설명
정확한 초점 조절과 보정을 통해 미리보기 이미지 스티칭의 정확도를 높이고 실제 조각 위치를 미리보기 위치와 일치시킬 수 있습니다.
1단계
올바른 초점면을 확인하세요.

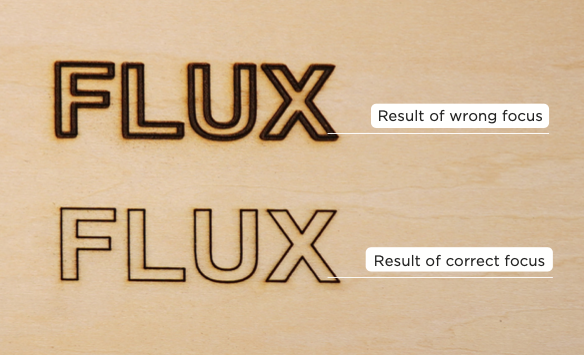

두께가 다른 재료로 변경할 때마다 작업 테이블을 낮추고 자동 초점 조절을 다시 수행하여 정확한 초점을 확보해야 합니다. 초점이 맞지 않으면 레이저 빔이 올바른 초점의 레이저 빔보다 두꺼워집니다.
더 두꺼운 물체: 물체가 두껍거나 회전 장치를 사용할 때 카메라에 물체의 측면이 포착될 수 있으며, 초점면에 있는 물체만 정확히 스티칭됩니다. 높이 차이로 인한 초점 밖 이미지와 부정확한 스티칭은 정상적인 현상입니다. 회전 장치 사용 시 반드시 조각 재료의 표면과 가장 높은 지점에 초점을 맞추세요.
2단계
정확한 조각을 위해 카메라와 조각 위치를 보정하세요.
(운송, 광학 경로 정렬, 공장 초기화 등으로 인한 충격과 진동 후에는 모두 재보정이 필요합니다.)
보정 목표는 두 가지입니다:

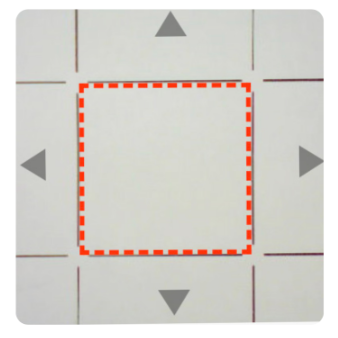

a. 빨간색 사각형이 보정 창의 중앙에 위치해야 합니다.
b. 빨간색 사각형의 외곽이 격자선의 중앙 사각형과 정확히 일치해야 합니다.
보정 결과 확인: (X,Y) = (77.5mm, 77.5mm) 위치에 너비와 높이가 각각 25mm인 사각형을 그리고, 이 사각형이 격자선의 중앙 사각형과 정확히 겹치는지 확인하세요.
일치하지 않으면 용지에 다시 초점을 맞추고 카메라를 재보정하세요. 카메라.
3단계
올바른 초점면과 정확한 카메라 보정을 확인한 후에도 결과와 미리보기 위치 사이에 차이가 있다면, 대리점에 스크린샷을 제공하고 엔지니어링 팀의 지원을 요청하십시오. 5-1 고객 지원 센터 연락하기
#END
