#903 Bodem open / Bodemdetectieprobleem

FLUX Support Team
  • Bijgewerkt

Beschrijving

De foutmelding "bodem geopend" treedt meestal op wanneer de bodemafdekking niet goed is gesloten, de magneet ontbreekt, de sensor defect is, enzovoort. Volg de onderstaande stappen om het probleem op te lossen.



Mogelijke oorzaken:

  1. Het systeem faalt (Firmware opnieuw bijwerken, fabrieksinstellingen herstellen of SD-kaart opnieuw flashen.)
  2. De magneet ontbreekt of is niet sterk genoeg.
  3. De sensor van de lade is defect.
  4. Het moederbord/MB functioneert niet correct.



Stap 1

  • Een mislukte firmware-installatie kan leiden tot onstabiele detectie.

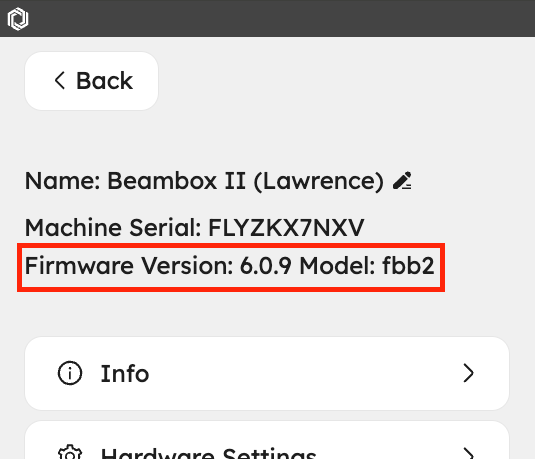

    Werk de firmware bij naar de nieuwste versie of installeer deze opnieuw. Gebruik de link om de instructies te bekijken.
    4-7 Firmware-update



  • Voer na de update een willekeurige taak uit om te controleren of de fout opnieuw optreedt.

    Screenshot 2024-05-31 at 3.16.46 PM.png

Bepaal het testresultaat en de volgende te ondernemen actie.

  • Ja, het probleem is opgelost >> Probleem opgelost
    • Mogelijke oorzaak: het systeem van de machine faalde
  • Nee, het probleem blijft bestaan >> Stap 2



Stap 2

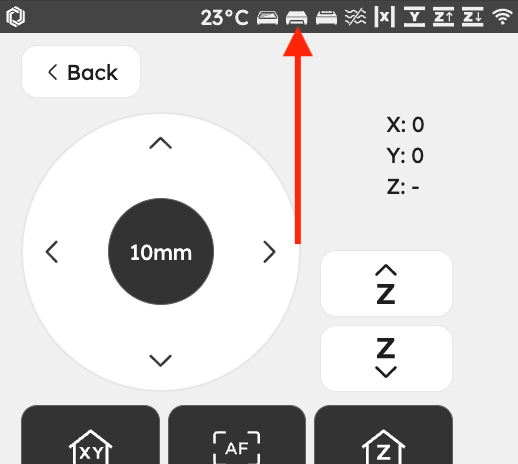

Controleer het pictogram in de bedieningsmodus.
 Gesloten Geopend
drawer close.003.jpeg drawer open.004.jpeg



Bepaal het resultaat en de volgende actie:
  • Het deursymbool is "Geopend" >> Stap 3



Stap 3

  • Verwijder de honingraat en de platformbeugel.

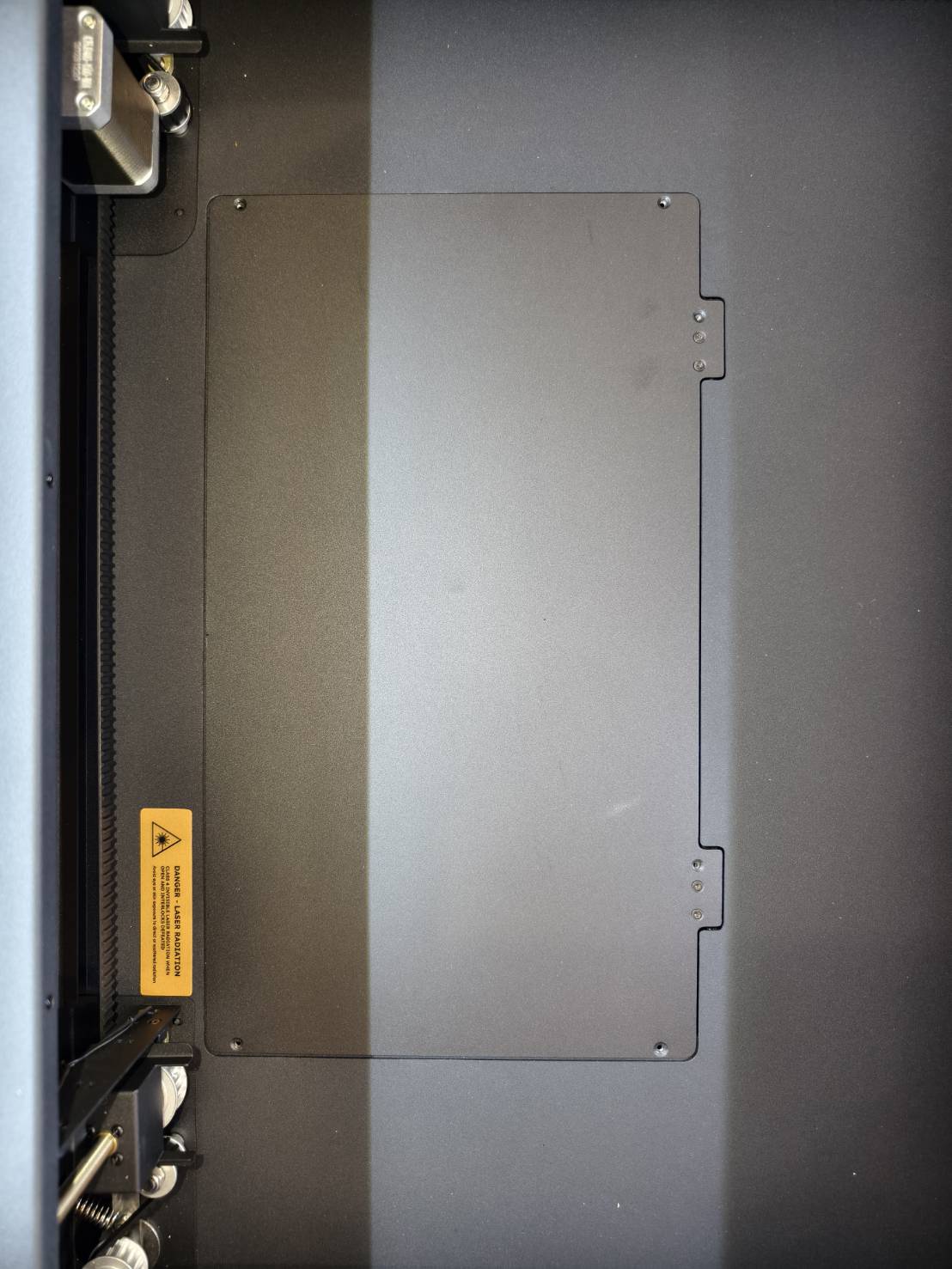

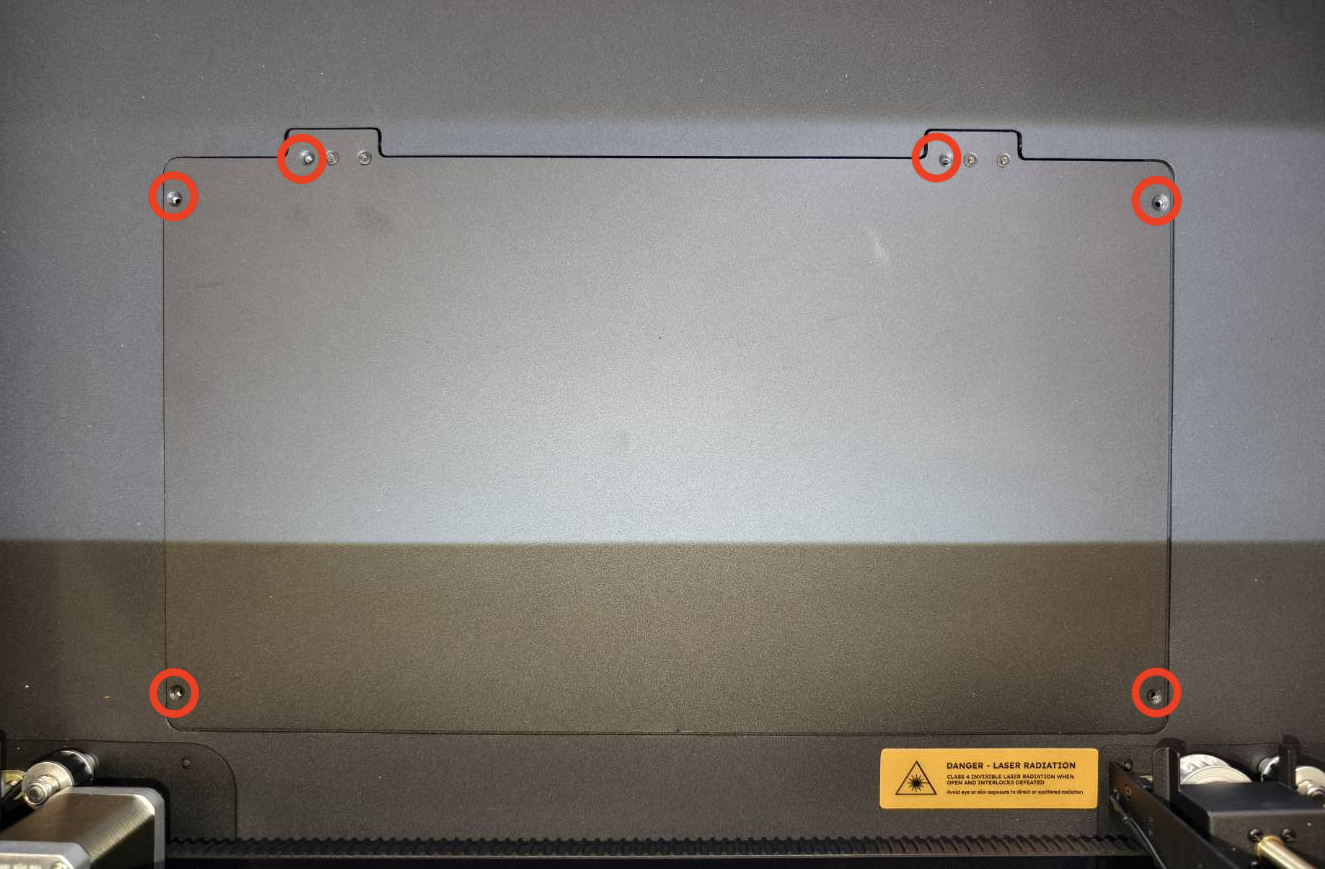

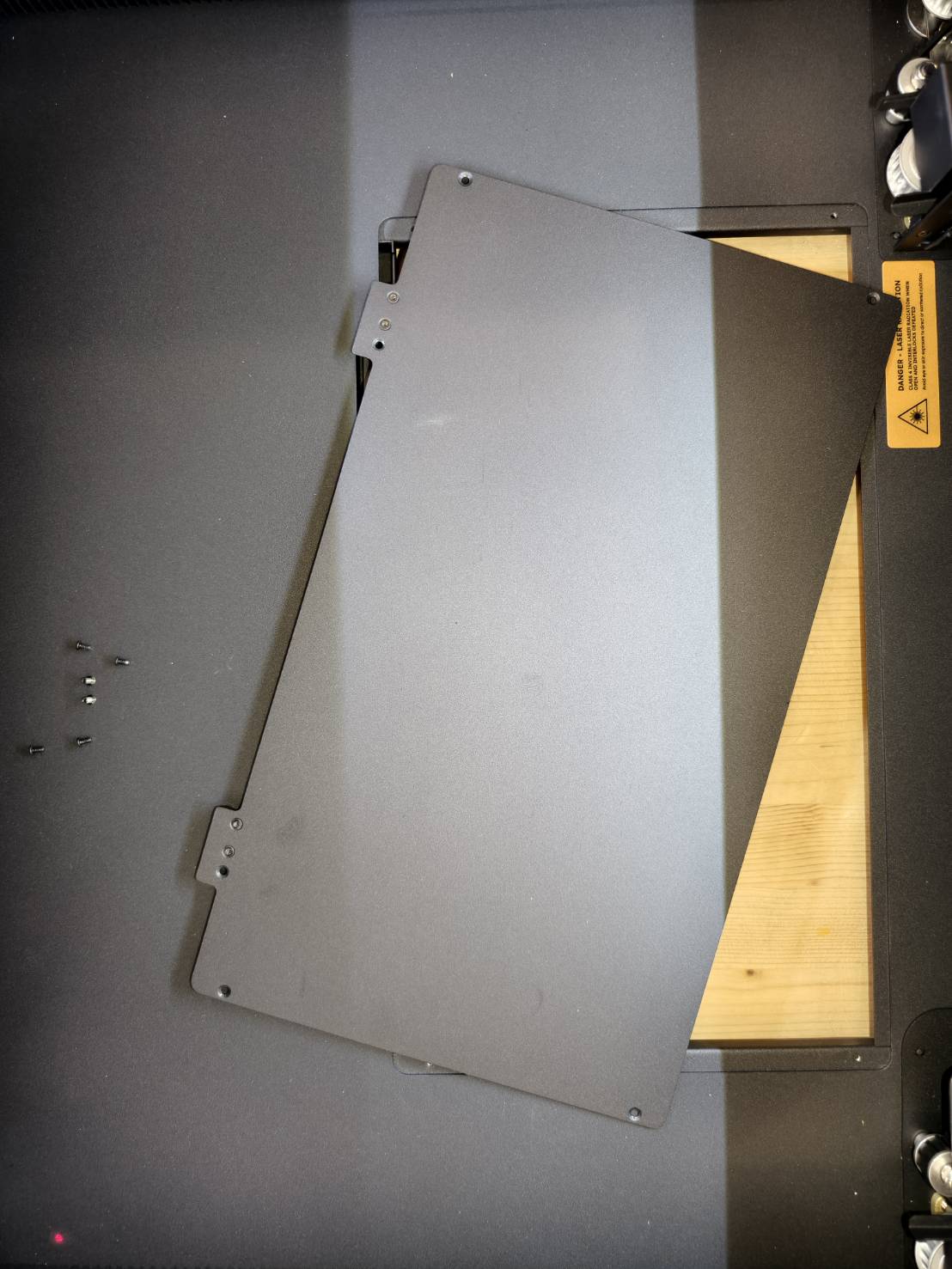

  • Verwijder de bodemplaat door de schroeven los te draaien, zoals getoond in de onderstaande afbeelding.

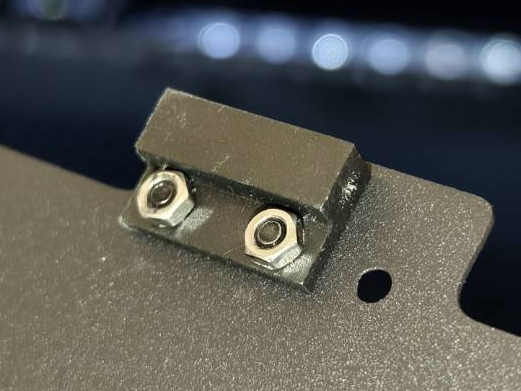

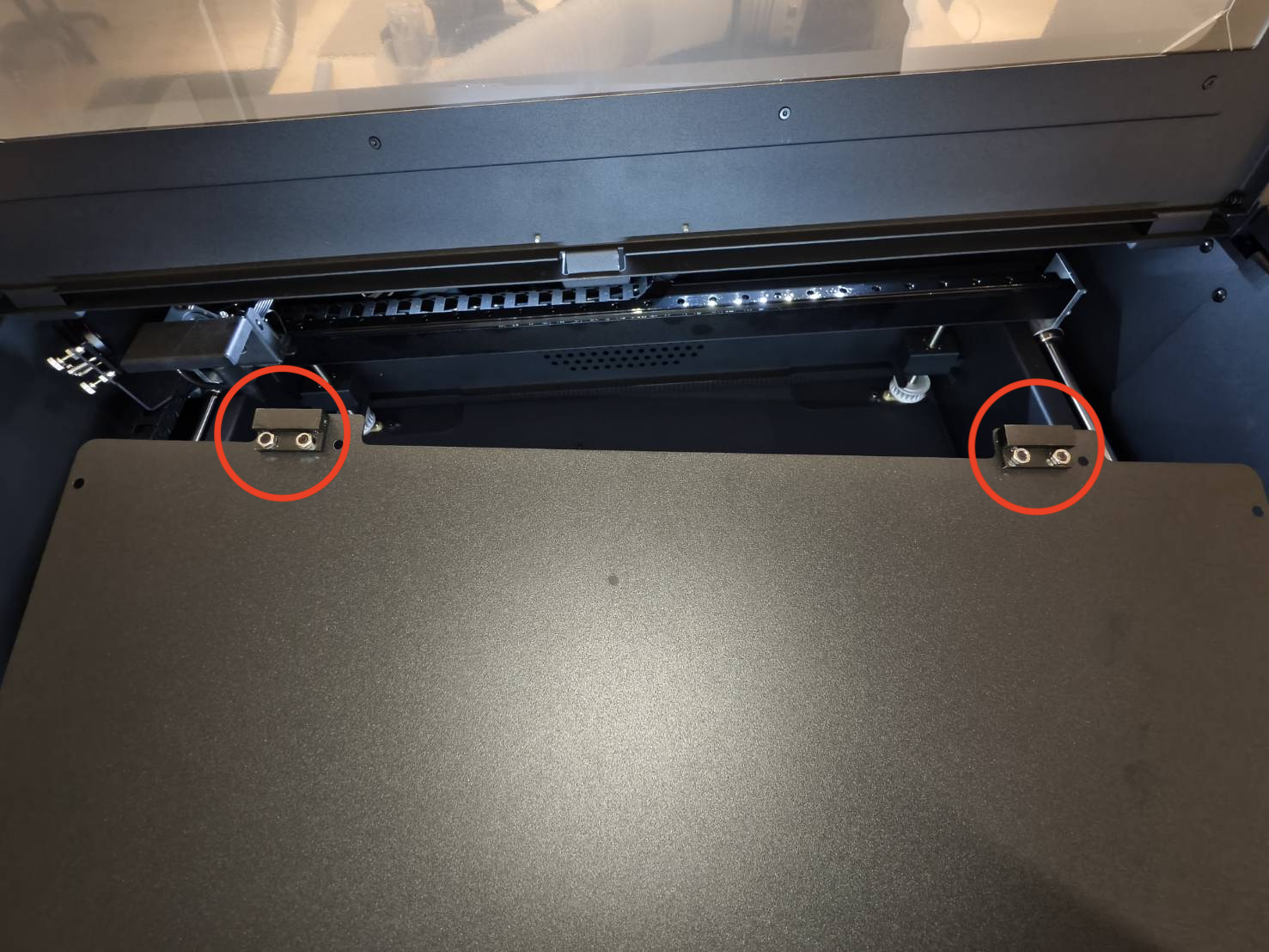

  • Controleer of er magneten ontbreken of los zitten aan de achterkant van de bodemplaat.

Bepaal het testresultaat en de volgende te ondernemen actie.

  • De magneet ontbreekt >> Neem contact op met de klantenondersteuning
    • Mogelijke oorzaak:
      1. De magneet is losgeraakt en ontbreekt
    • Advies: Plaats tijdelijk een externe magneet op de sensor totdat u de nieuwe ontvangt. (Zie Stap 4 voor de locatie van de sensor)

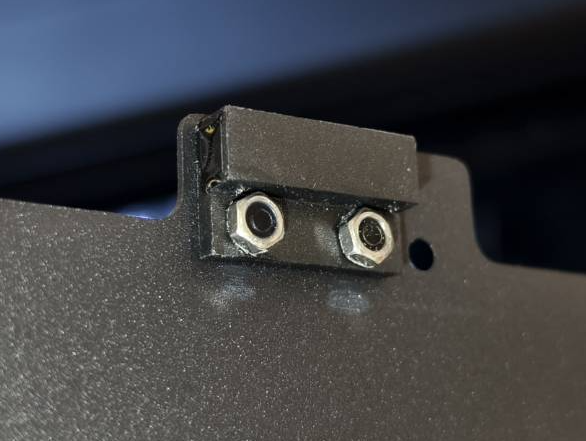

  • De magneet is aanwezig maar zit los of is van de klep af >> Bevestig de magneet opnieuw aan de klep >> Als het opnieuw bevestigen het probleem niet oplost, ga dan naar Stap 4
  • De magneet zit stevig op de klep >> Stap 4



Stap 4

Ga naar het bedieningspaneel en open de onderhoudsmodus.

  • Om te testen of het ladesymbool kan worden gewijzigd, plaats twee externe magneten op de sensoren.
     Gesloten Geopend
    drawer close.003.jpeg drawer open.004.jpeg

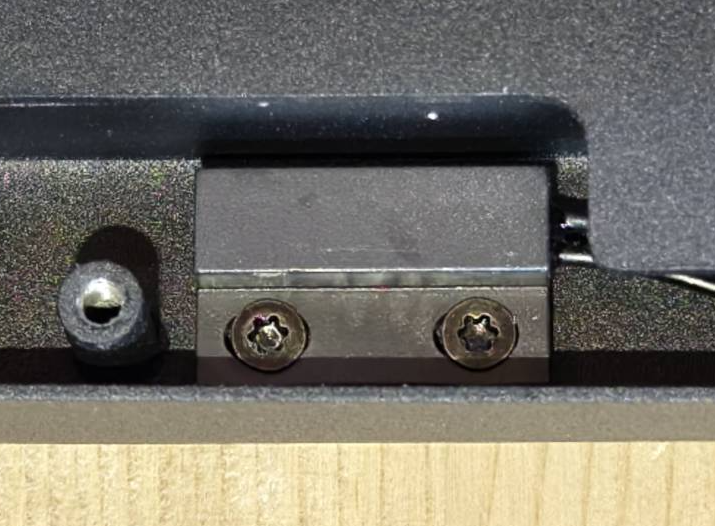

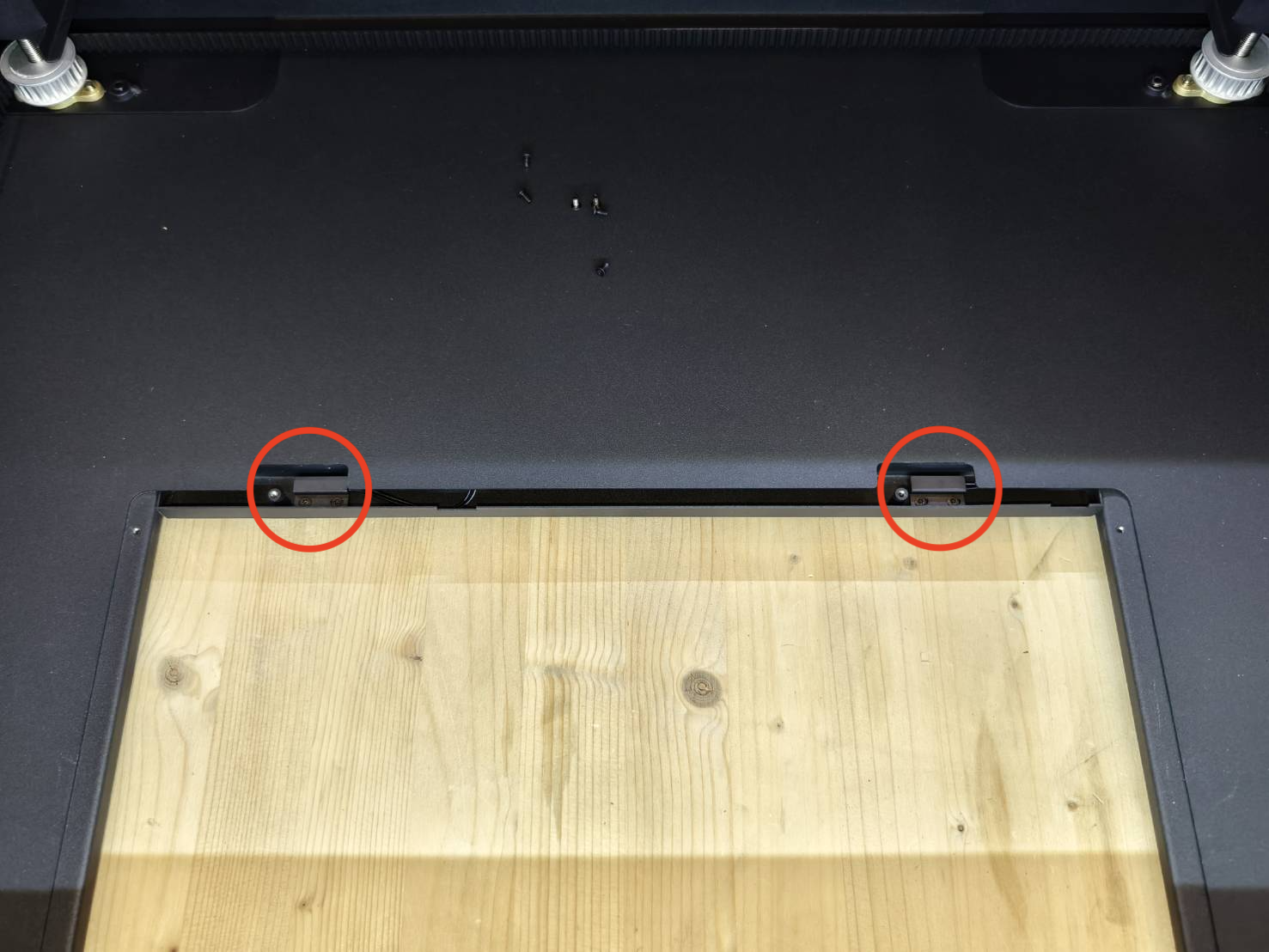

  • Locatie van de bodemsensoren.

Bepaal het testresultaat en de volgende te ondernemen actie.

  • Het pictogram kan worden gewijzigd >> Stap 4.1
  • Het pictogram kan niet worden gewijzigd >> Stap 5



Stap 4.1

Plaats de klep terug en probeer deze licht te bewegen om te zien of het pictogram verandert naar gesloten.


Bepaal het testresultaat en de volgende te ondernemen actie.

  • Het pictogram blijft open >> Stap 4.2
  • Het pictogram verandert wanneer ik de klep beweeg >> Stap 4.2
  • Het pictogram kan nu worden gesloten >> Probleem opgelost
    • Mogelijke oorzaak:
      1. De klep was niet correct gesloten



Stap 4.2

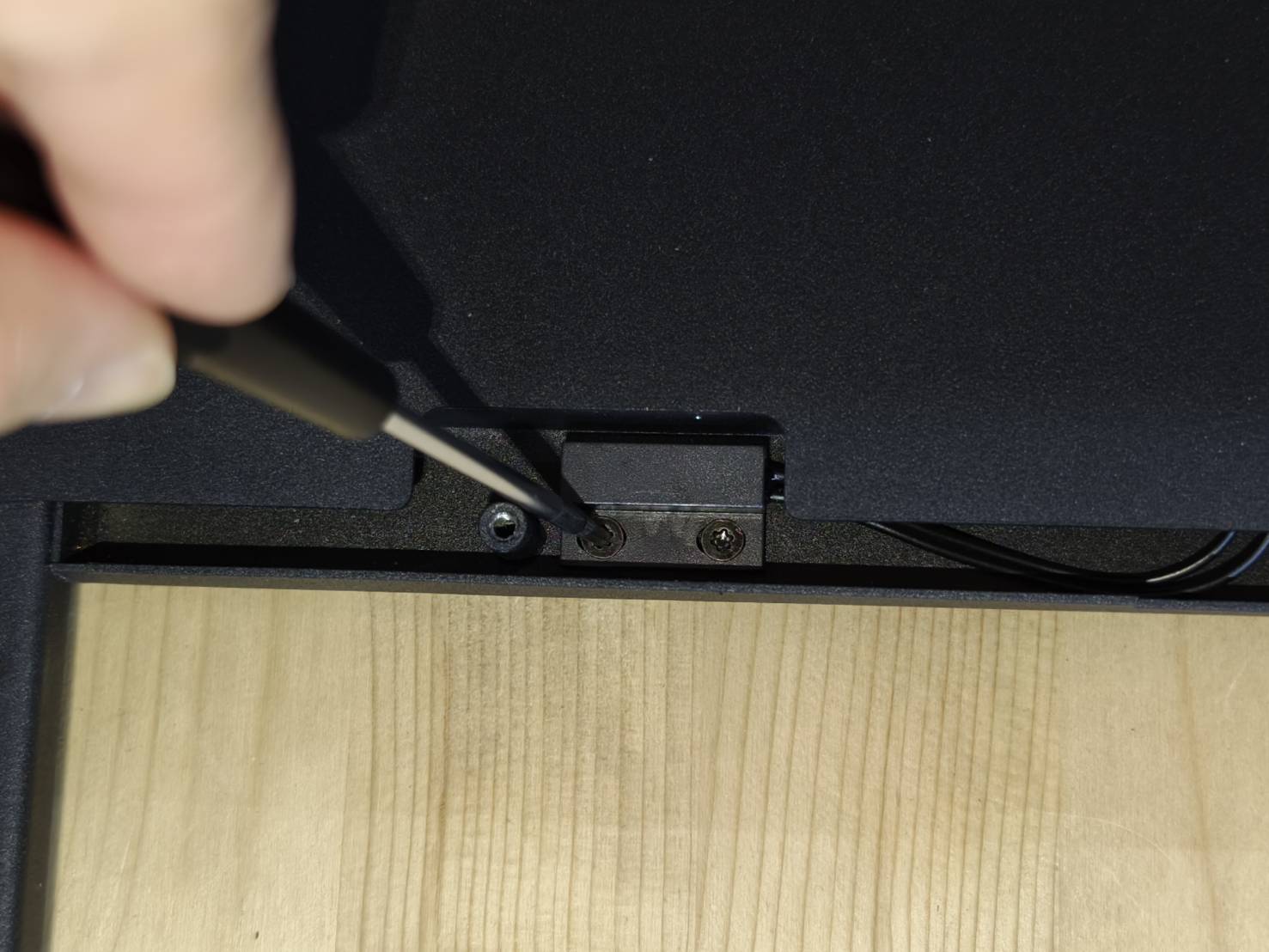

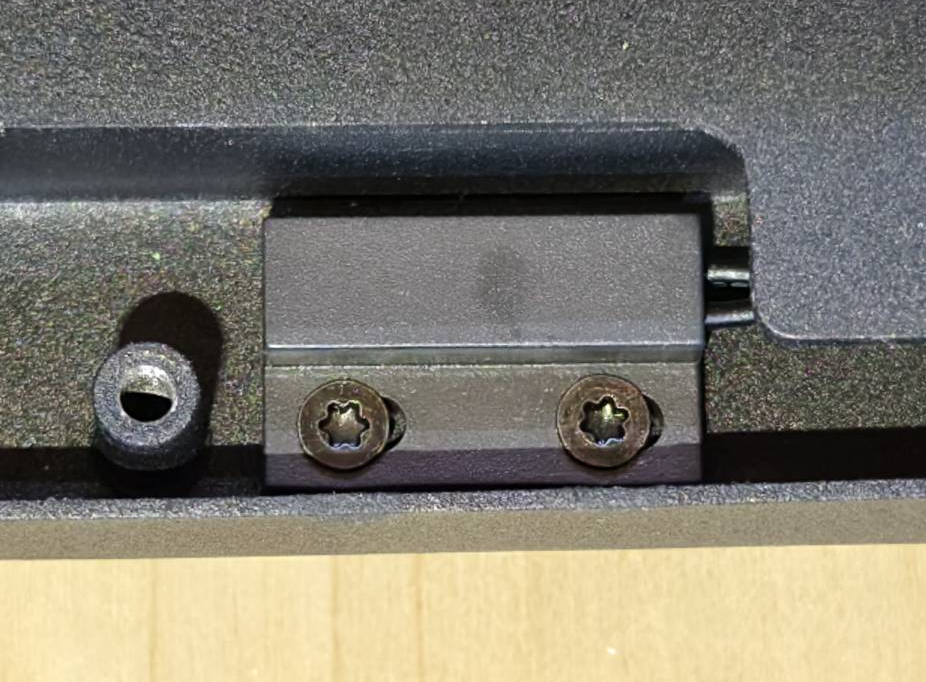

Controleer of de sensor verkeerd geplaatst of los zit. Draai de schroef indien nodig aan.



Bepaal het testresultaat en de volgende te ondernemen actie.

  • De schroeven zijn aangedraaid, maar het pictogram blijft open >> Stap 4.3
  • Het pictogram kan nu worden gesloten >> Probleem opgelost
    • Mogelijke oorzaak:
      1. De positie van de sensor was onvoldoende om de magneet te detecteren


Stap 4.3

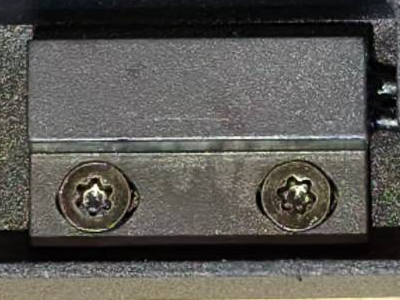

  • De positie van de sensoren kan enigszins worden aangepast.
    Probeer de schroeven los te draaien en de sensoren te verplaatsen om te zien of dit het probleem oplost.
    U kunt deze posities proberen: midden, rechts en links voor beide sensoren. Willekeurige posities zijn ook het proberen waard.

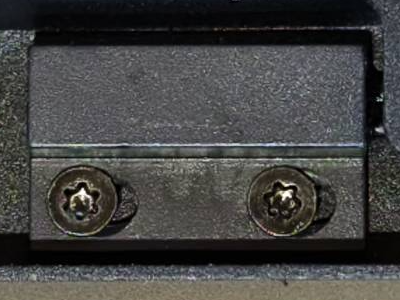

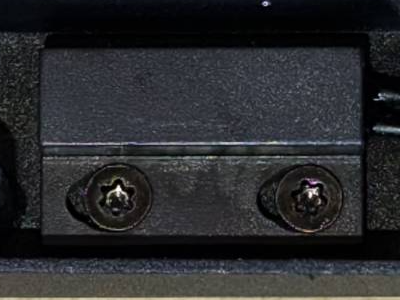

    Links Midden Rechts



  • Plaats na het afstellen van de sensoren de afdekking terug en controleer of het pictogram kan worden gesloten.
    (Elke keer dat u de sensoren afstelt, moet u testen met de afdekking; anders weet u niet of de posities correct zijn.)



Bepaal het testresultaat en de volgende te ondernemen actie.

  • Het pictogram kan nu worden gesloten >> Probleem opgelost
    • Mogelijke oorzaak:
      1. De positie van de sensor was onvoldoende om de magneet te detecteren


Stap 5

  • Koppel de kabel van de deursensor los en sluit deze opnieuw aan. Test vervolgens of het pictogram kan worden gewijzigd.
    (Raadpleeg het diagram om de locatie van de kabel te bepalen)


  • Plaats de afdekking terug op zijn plek.


  • Controleer of het pictogram kan worden gewijzigd.



Bepaal het testresultaat en de volgende te ondernemen actie.

  • Het pictogram is nog steeds open >> Neem contact op met de klantenservice
    • Mogelijke oorzaak:
      1. De sensor(en) is/zijn defect en moet(en) worden vervangen.
      2. Het moederbord is defect en moet worden vervangen.
  • Het pictogram kan nu worden gesloten >> Probleem opgelost
    • Mogelijke oorzaak:
      1. De kabel van de sensor was niet goed aangesloten.



Neem contact op met de klantenondersteuning

De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX-ondersteuning.
