#904 Kan niet naar uitgangspositie gaan/Problemen met uitgangspositie/Kan niet naar uitgangspositie gaan

FLUX Support Team
  • Bijgewerkt

Beschrijving

Let op: de oorzaken van een #904-fout kunnen variëren. Het probleem kan aanhouden na het volgen van onderstaene stappen. U kunt echter wel nuttige informatie verzamelen om het FLUX-team te helpen het probleem effectiever te analyseren.



Mogelijke oorzaken:

  1. Systeemfout (Werk de firmware opnieuw bij of reset de machine naar fabrieksinstellingen.)
  2. Het moederbord functioneert niet correct.
  3. De eindschakelaar functioneert niet correct.
  4. De geleidingsrails zijn verroest of beschadigd.
  5. De X-as is niet horizontaal uitgelijnd.
  6. De DriverIC functioneert niet correct.
  7. De stappenmotor functioneert niet correct.
  8. De plotterkaart functioneert niet correct. (Minder waarschijnlijk)
  9. De lintkabel functioneert niet correct. (Minder waarschijnlijk)



Stap 1 - Controleer of de laserkop fysiek geblokkeerd is:

  • Schakel de machine uit en haal de stekker uit het stopcontact.


  • Beweeg de laserkop henmatig naar alle vier de hoeken.Step_1.gif

Bepaal het resultaat en de volgende te nemen actie:


Stap 1.1 - Smeer de rails:

  • Raadpleeg de instructies in de onderstaene link om de rails te smeren.
  • Probeer na het smeren de laserkop opnieuw te bewegen en controleer of deze kan bewegen zoals beschreven in stap 1.

Bepaal het resultaat en de volgende te nemen actie:

  • Ja, het kan worden verplaatst zoals getoond in de video bij Stap 1. >> Probleem opgelost

Voorbeelden van foto's of video's voor rapportage:

X-as rail:

Y-as rail - Links:

Y-as rail - Rechts




Stap 2 - Sluit de mogelijkheid van firmware-problemen uit:

Een mislukte firmware-installatie kan homing-fouten veroorzaken. Het terugzetten naar fabrieksinstellingen kan de mogelijkheid van firmware-problemen effectief uitsluiten.

  • Zet eerst terug naar fabrieksinstellingen (Hoofdpagina > Machine > Volgende pagina > Terugzetten naar fabrieksinstellingen > Ja)
  • Volg vervolgens de stappen in de link over Het bijwerken van de machine-firmware en zorg ervoor dat deze is bijgewerkt naar de nieuwste versie.

  • Probeer opnieuw naar de uitgangspositie te gaan zodra de update is voltooid.


Bepaal het resultaat en de volgende te nemen actie:

  • Ja, it gaat succesvol naar de uitgangspositie na de bovenstaene stappen >> Probleem opgelost.
  • Nee, het probleem met de uitgangspositie blijft bestaan na de bovenstaene stappen >> Ga naar Stap 3



Stap 3 - Controleer de signalen van de hoofdprintplaat

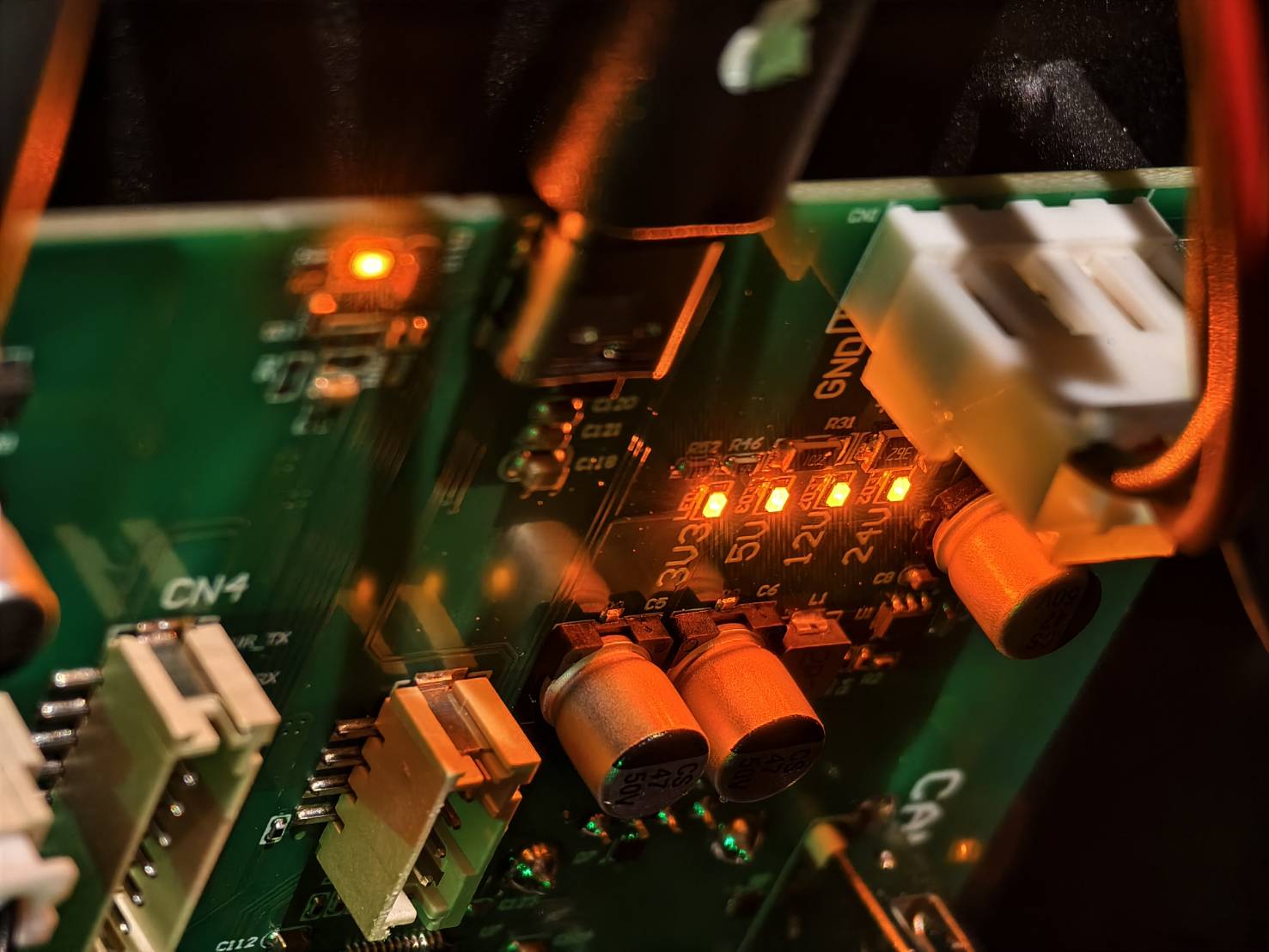

Er zijn vier oranje LED-lampjes op de hoofdprintplaat die verschillende onderdelen van de machine vertegenwoordigen.

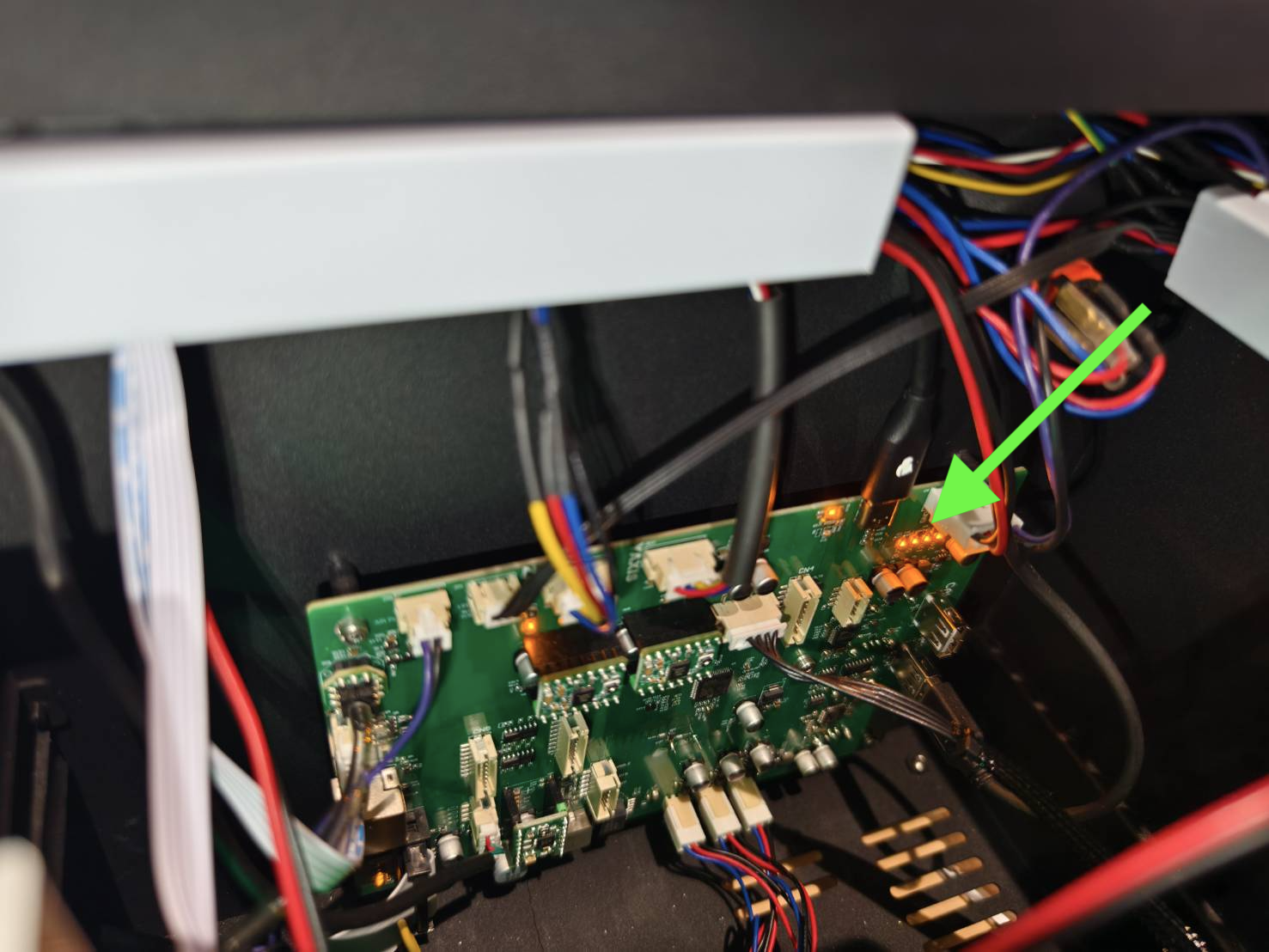

  • Om de lampjes te vinden, open de zijklep om de binnenkant van de machine te bekijken.




  • U zult de vier lampjes zien. Raadpleeg de onderstaene foto's. De lampjes geven de status van verschillende voedingsbronnen aan. (3.3V, 5V, 12V, 24V)

Bepaal het resultaat en de volgende te nemen actie:

  • Alle lampjes blijven brenen en geen van hen knippert >> Ga naar Stap 4
  • Een of meer lampjes zijn uit of knipperen >> Neem een video op van het probleem met de uitgangspositie en de vier lampjes >> Neem contact op met de klantenservice om het probleem te melden
  • Mogelijke oorzaak:
    1. De hoofdprintplaat is defect en moet worden vervangen.
    2. De laservoeding is defect en moet worden vervangen.
    3. De DC-kabel is beschadigd en moet worden vervangen.



Stap 4 - Controleer de eindschakelaars

Een eindschakelaar wordt gebruikt om de laserkop te stoppen wanneer deze het eindpunt bereikt.

De eindschakelaar kan defect zijn, wat leidt tot problemen met de uitgangspositie, waardoor de laserkop niet stopt of te vroeg stopt.

Bekijk de onderstaene video om te controleren of uw eindschakelaar-indicatoren correct reageren wanneer ze worden ingedrukt.

▵Ingedrukt = indicator sluit
▵Niet ingedrukt = indicator opent

X&Y eindschakelaar controle


Bepaal het resultaat en de volgende te nemen actie:

  • Zowel X-as als Y-as werken correct zoals in de video >> Ga naar Stap 5
  • Een of beide werken niet >> Maak een video waarin u uw probleem demonstreert (Videovoorbeeld) en ga naar Neem contact op met de klantenservice
    • Pogelijke oorzaak:
      1. Moederbord is defect
      2. Eindschakelaar is defect
      3. De plotterkaart is defect (minder waarschijnlijk)
      4. De lintkabel is defect (minder waarschijnlijk)



Stap 5 - Controleer of de autofocusfunctie correct werkt

Voer autofocus uit en kijk of het werkt.


Klik op de AF-knop om te controleren of deze goed functioneert.

Bepaal het resultaat en de volgende te nemen actie:

  • Ja, de autofocusfunctie werkt correct >> Stap 6
  • Nee, de autofocusfunctie werkt niet correct >> Maak een video van de situatie, zoals beschreven in de video hierboven en Neem contact op met de klantenservice.
    • Pogelijke oorzaak:
      1. Het moederbord is defect en moet worden vervangen.
      2. De DriverIC(s) is/zijn defect en moet(en) worden vervangen.
      3. De laser PSU is defect en moet worden vervangen (minder waarschijnlijk).



Stap 6 - Wissel Y-as en Z-as DriverIC(s):

DriverIC is een component op het moederbord dat wordt gebruikt om de motor aan te sturen om de laserkop in verschillende richtingen te laten bewegen. In deze stap gaan we testen of het homing-probleem wordt veroorzaakt door de DriverIC.

  1. Schakel de machine uit.
  2. Open de zijklep van de machine zoals getoond in Stap 3.
  3. Koppel de DriverIC van de Z-as los.
    (Als uw moederbord niet hetzelfde is als in de video, raadpleeg dan het diagram.)
  4. Koppel de DriverIC van de Y-as los. Raadpleeg het diagram.
    (Als uw moederbord niet hetzelfde is als in de video, raadpleeg dan het diagram.)
  5. Wissel beide DriverIC's en zorg ervoor dat de richting overeenkomt met het diagram.
    (Sluit de Z-as aan op de enere as en vice versa)


  6. Schakel de machine in en test de homing en autofocus.



Bepaal het resultaat en de volgende te nemen actie:

  • De homing en autofocus werken nu correct >> Probleem opgelost.
  • De homing werkt nog steeds niet >> Stap 7



Stap 7 - Controleer de waterpas van de X-as:

  • Raadpleeg de onderstaene link voor instructies over het testen en afstellen van de waterpas van de X-as.
    Zorg ervoor dat de poelie/wiel niet los zit, zoals getoond aan het einde van de video.
    5-14 Afstelling van de waterpas van de X-as

Bepaal het resultaat en de volgende te nemen actie:

  • De machine kan nu na het afstellen naar de uitgangspositie gaan >> Probleem opgelost
  • Het is parallel, maar de Y-as kan niet naar de uitgangspositie gaan >> Ga naar Stap 8



Stap 8 - Trek het zilveren onderdeel en de metalen plaat van de sensor

  • Het zilveren metalen activeringsstuk van de eindschakelaar, omcirkeld in rood, kan na verloop van tijd los raken, waardoor de gevoeligheid van de eindschakelaar om te activeren wordt beïnvloed. Dit gebeurt meestal bij een Y-as eindschakelaar.
    Step

  • Hier is een snelle oplossing.
    Trek het zilveren onderdeel en de metalen plaat om de gevoeligheid van de sensor te verhogen.

Bepaal het resultaat en de volgende te nemen actie:

  • De machine kan nu naar de referentiepositie gaan na het trekken van het metalen onderdeel en plaat >>
    Probleem opgelost
  • Kan nog steeds niet naar de uitgangspositie gaan >> Stap 9



Stap 9 - Schuim toevoegen om Y-as eindschakelaar te activeren:

  • Het activeringsmetaal van de eindschakelaar, rood omcirkeld, kan na verloop van tijd losraken, wat de gevoeligheid van de eindschakelaar beïnvloedt. Dit gebeurt meestal bij de eindschakelaar van de Y-as.
    Step

  • Hier is een snelle oplossing. Voeg een stuk schuim toe aan de X-asmotor zoals getoond in de onderstaene afbeelding.
    Step

Bepaal het resultaat en de volgende te nemen actie:

  • De machine kan nu na het toevoegen van het schuim naar de uitgangspositie gaan >> Probleem opgelost



Neem contact op met de klantenservice

De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX-ondersteuning.



#Einde
