Beschrijving:
De oorzaak van het Z-as probleem kan complex zijn. Verschillende symptomen houden hiermee verband, zoals het falen van de autofocusfunctie, het platform dat helemaal niet beweegt, het platform dat niet naar de beginpositie of de bovenkant kan worden gebracht, etc. Volg de onderstaande stappen om het Z-as probleem op te lossen.
Als het probleem van uw machine een onjuiste focusafstand betreft, raadpleeg dan het article over het aanpassen van de focusafstand.
Mogelijke oorzaken
|
Stap A1

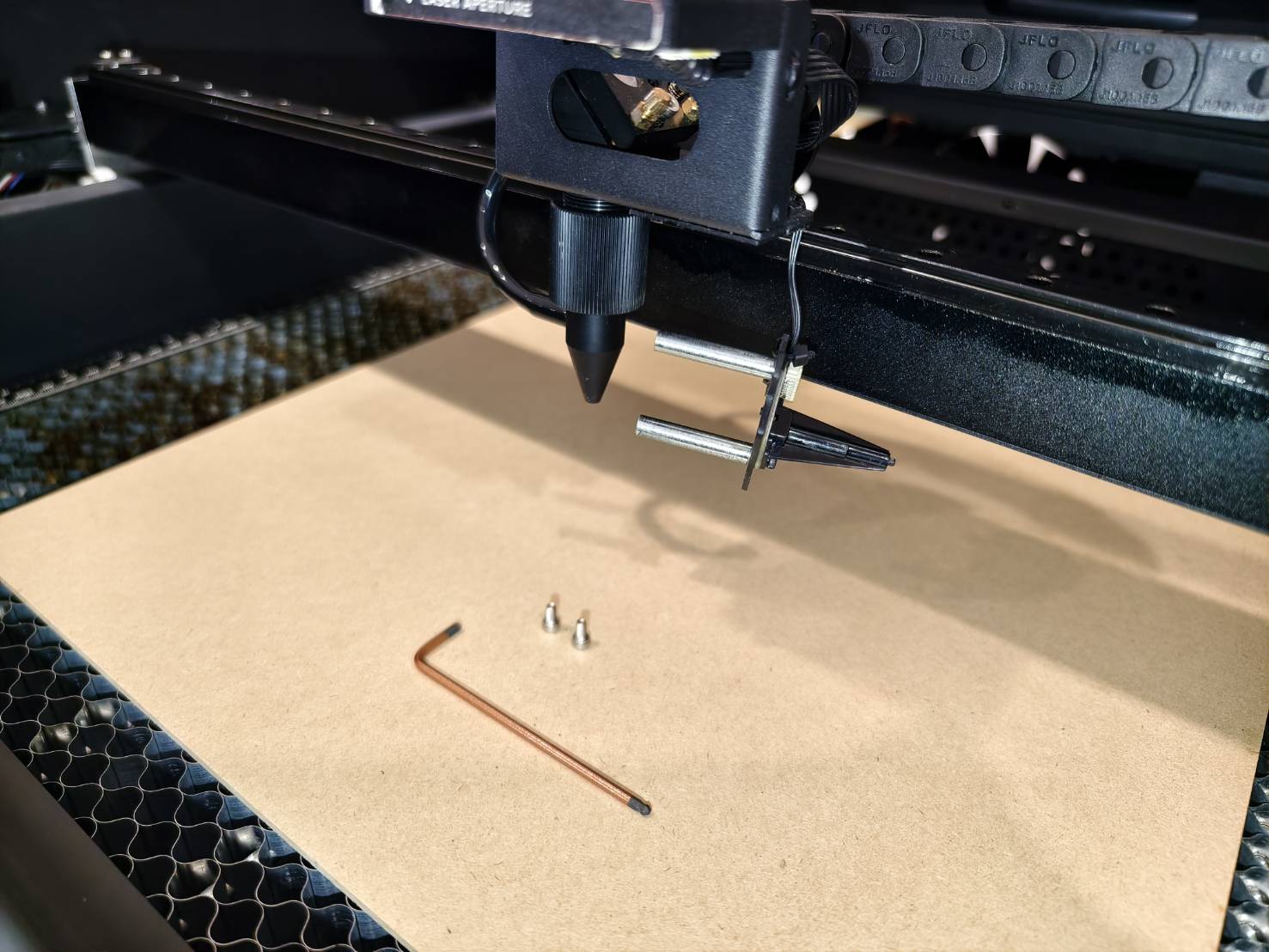

Voer een autofocustest uit zonder dat het lasermondstuk het oppervlak raakt.

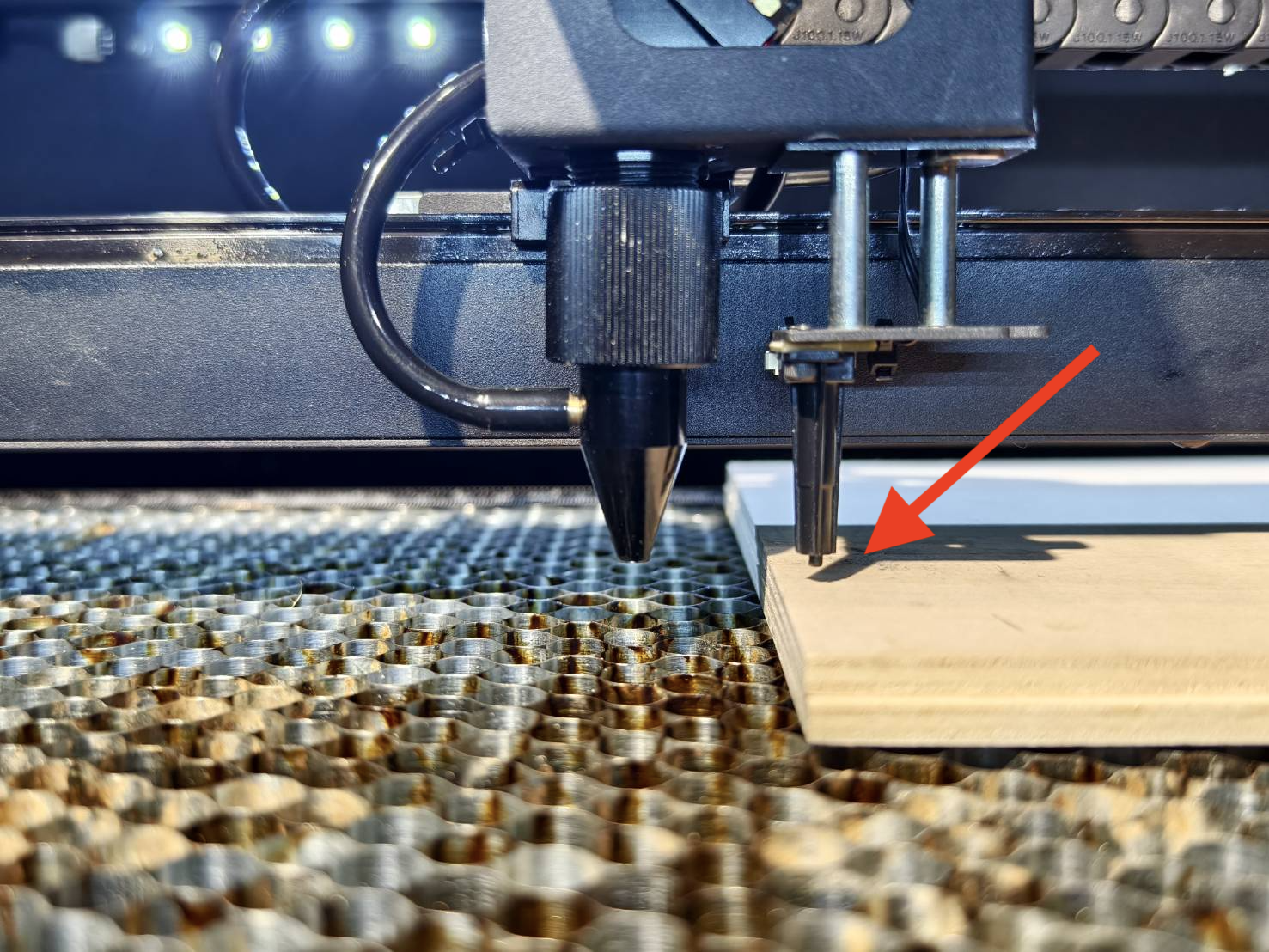

Plaats materialen op de honingraat en verplaats de laserkop naar het materiaal waar alleen de focussensor het kan bereiken tijdens het focusseren.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap A1.1

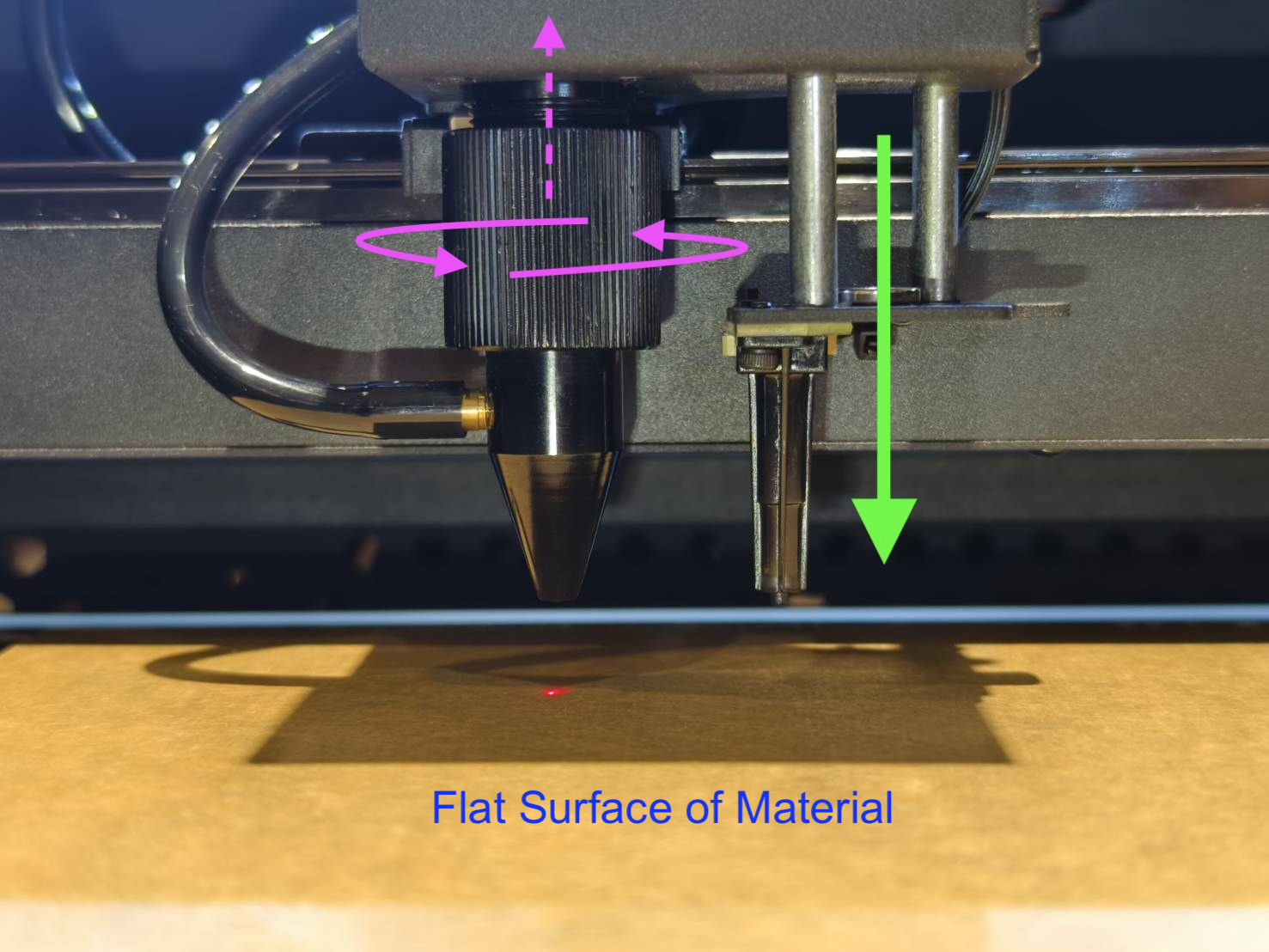

- Zorg ervoor dat uw sonde tot het laagste punt is verlaagd, zodat deze langer is dan het mondstuk.
- Zorg ervoor dat het mondstuk stevig is vastgedraaid, omdat het aandraaien het mondstuk omhoog zal bewegen en interferentie met de focussonde tijdens het focussen zal voorkomen.
- Aangezien de punt van het mondstuk en de sonde qua lengte dicht bij elkaar liggen, zorg ervoor dat uw materiaal vlak genoeg is zodat de punt van het mondstuk niet als eerste wordt bereikt.
- Voer na het controleren van bovenstaande punten opnieuw een autofocus uit.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap A1.2
Bekijk de onderstaande video en controleer of u zich in een vergelijkbare situatie bevindt waarin de punt van het mondstuk het materiaaloppervlak bereikt voordat de sonde dat doet.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap A2

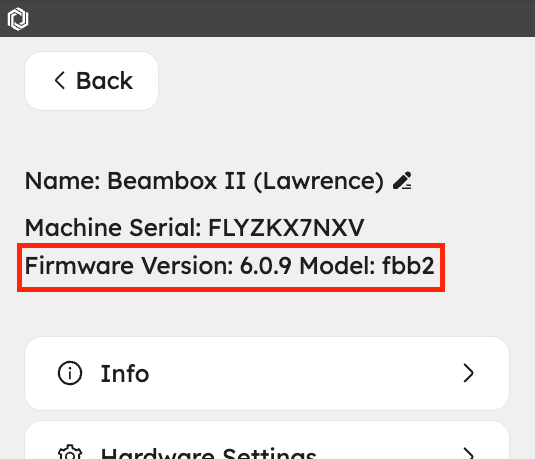

Werk de firmware bij naar de nieuwste versie of voer de update opnieuw uit en controleer of het probleem is opgelost.
Gebruik de link om de instructies te bekijken.
4-7 Firmware-update
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap A3
Verwijder het honingraatplatform en de beugel.

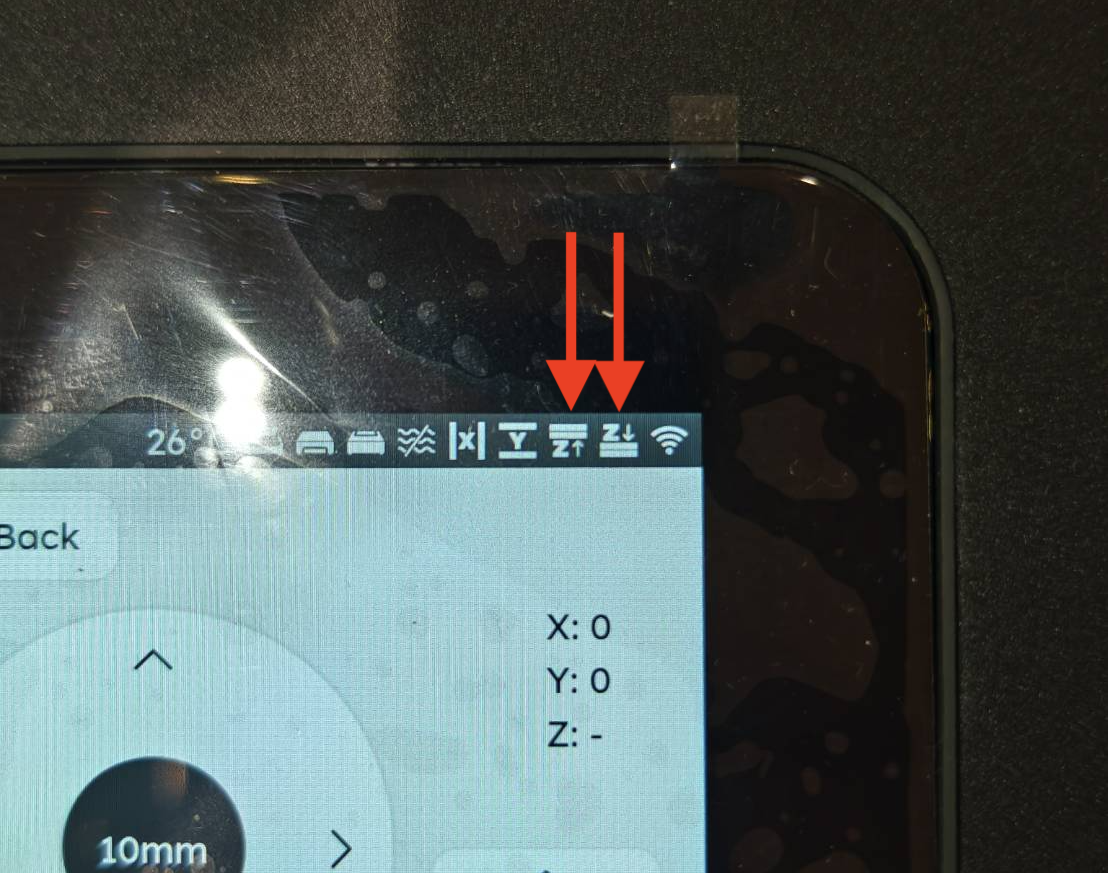

Ga naar "Onderhoud" op het bedieningspaneel en druk op beide Z-as eindschakelaars om te zien of het pictogram verandert.
Reageren de bovenste en onderste Z-as eindschakelaarpictogrammen normaal op het bedieningspaneel?
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
Stap A4

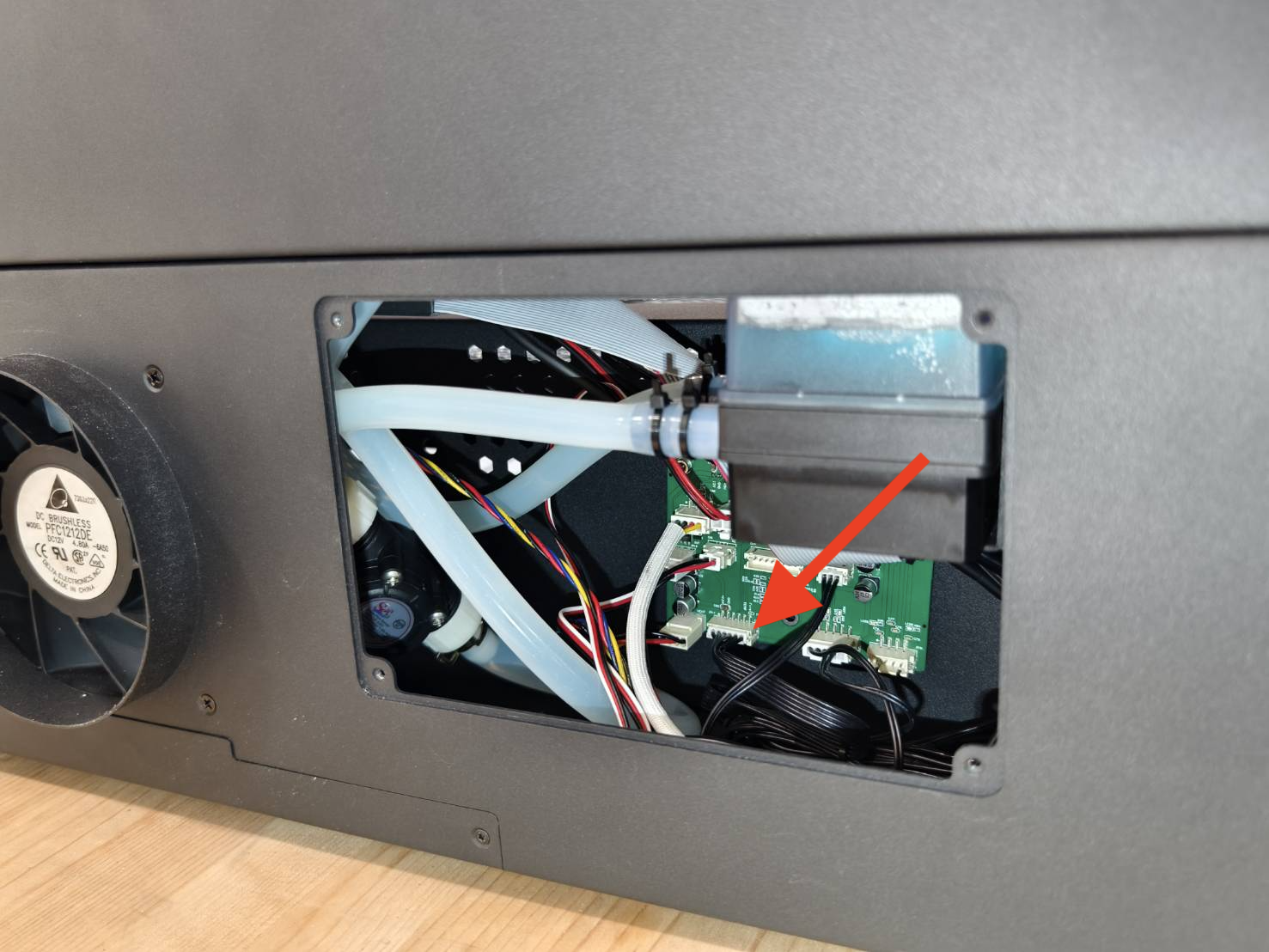

Koppel de kabel voor de Z-as eindschakelaars los van het moederbord en controleer het pictogram op het bedieningspaneel. Zijn beide pictogrammen uitgeschakeld?
-

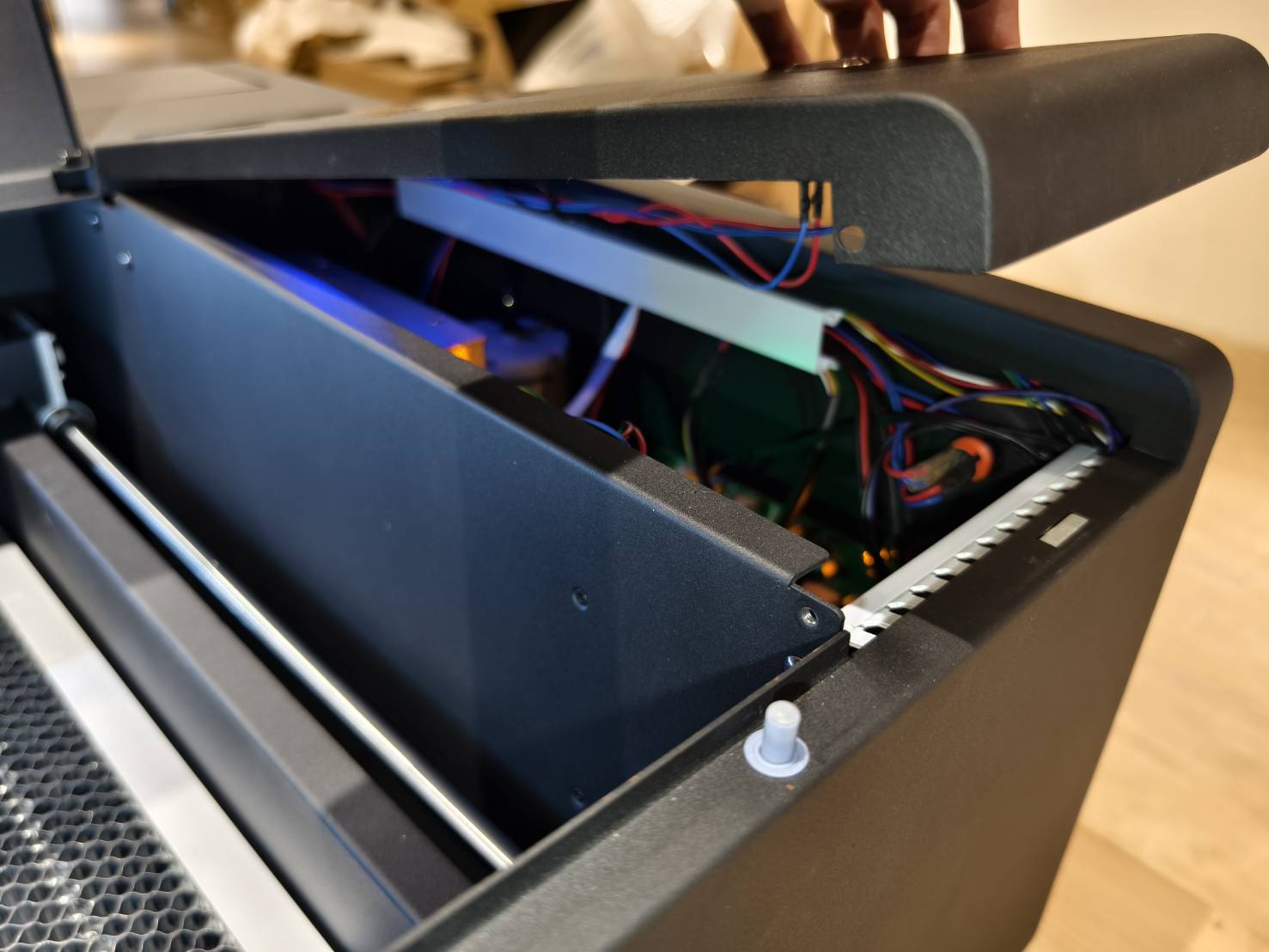

Schakel de machine uit. Open de zijklep om de binnenkant van de machine te inspecteren.

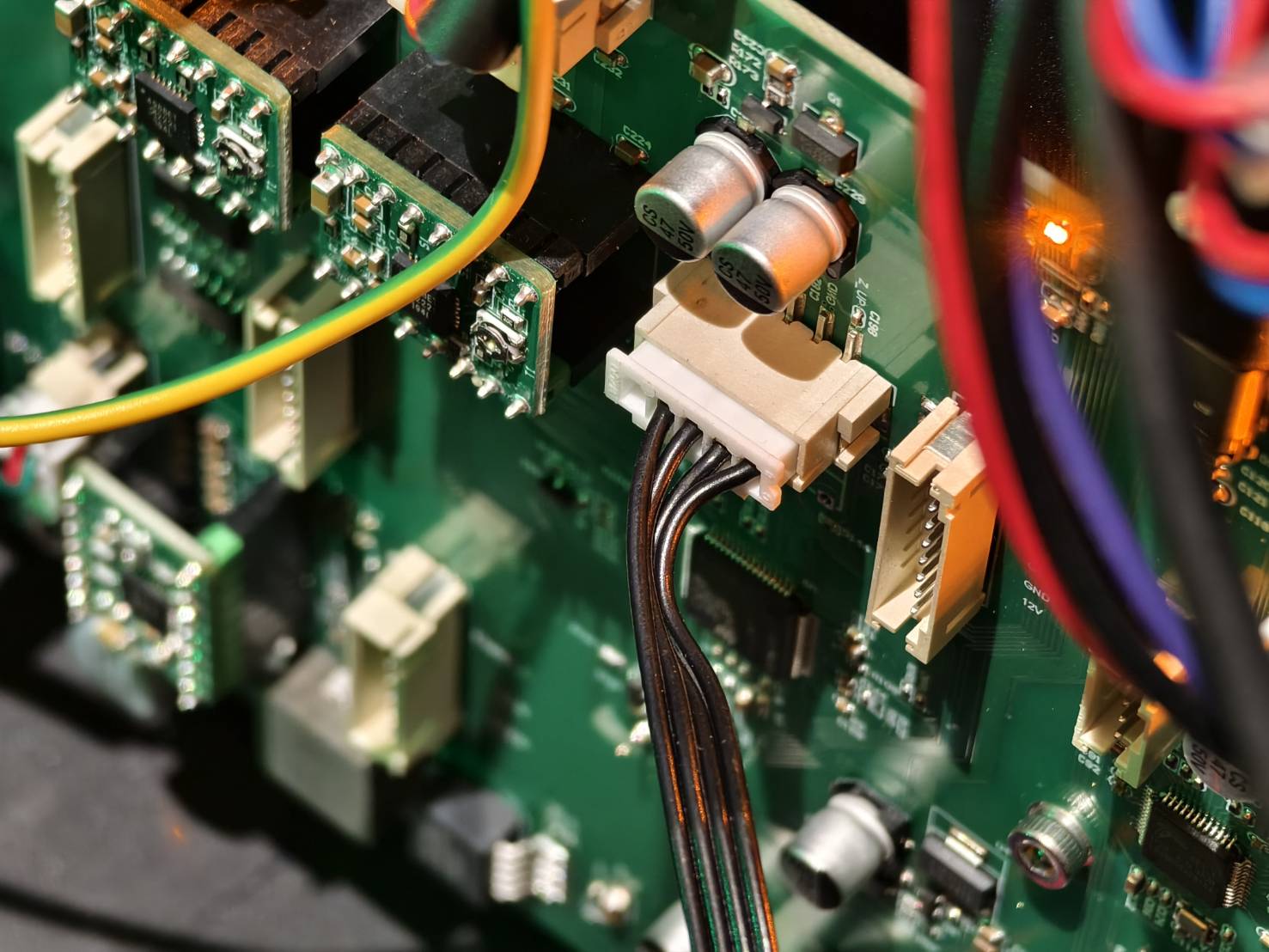

- Koppel de lintkabel voor de Z-as eindschakelaars los.
(Raadpleeg het schema als uw printplaat afwijkt van de foto.)
- Schakel de machine in en controleer de pictogrammen. Zijn beide pictogrammen gesloten?
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap B1
Installeer de honingraat opnieuw.
Controleer of zowel de bovenste als onderste Z-as eindschakelaars door het platform kunnen worden geactiveerd.
Laat het werkbed zakken en breng het vervolgens omhoog naar de bovenkant om te controleren of de Z-as eindschakelaars worden geactiveerd.
| Goed voorbeeld - Geactiveerd |
|
Slecht voorbeeld - Niet geactiveerd (HEXA wordt gebruikt ter demonstratie) |
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
|
|
Stap B2
Beweeg het werkbed handmatig omhoog of omlaag en controleer of het vrij in beide richtingen op en neer kan bewegen.
|
|
Stap B2.1
Probeer de vier geleideschroeven te smeren en controleer of het platform handmatig en via het bedieningspaneel kan worden bewogen.
Raadpleeg het artikel.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
|
Stap B3

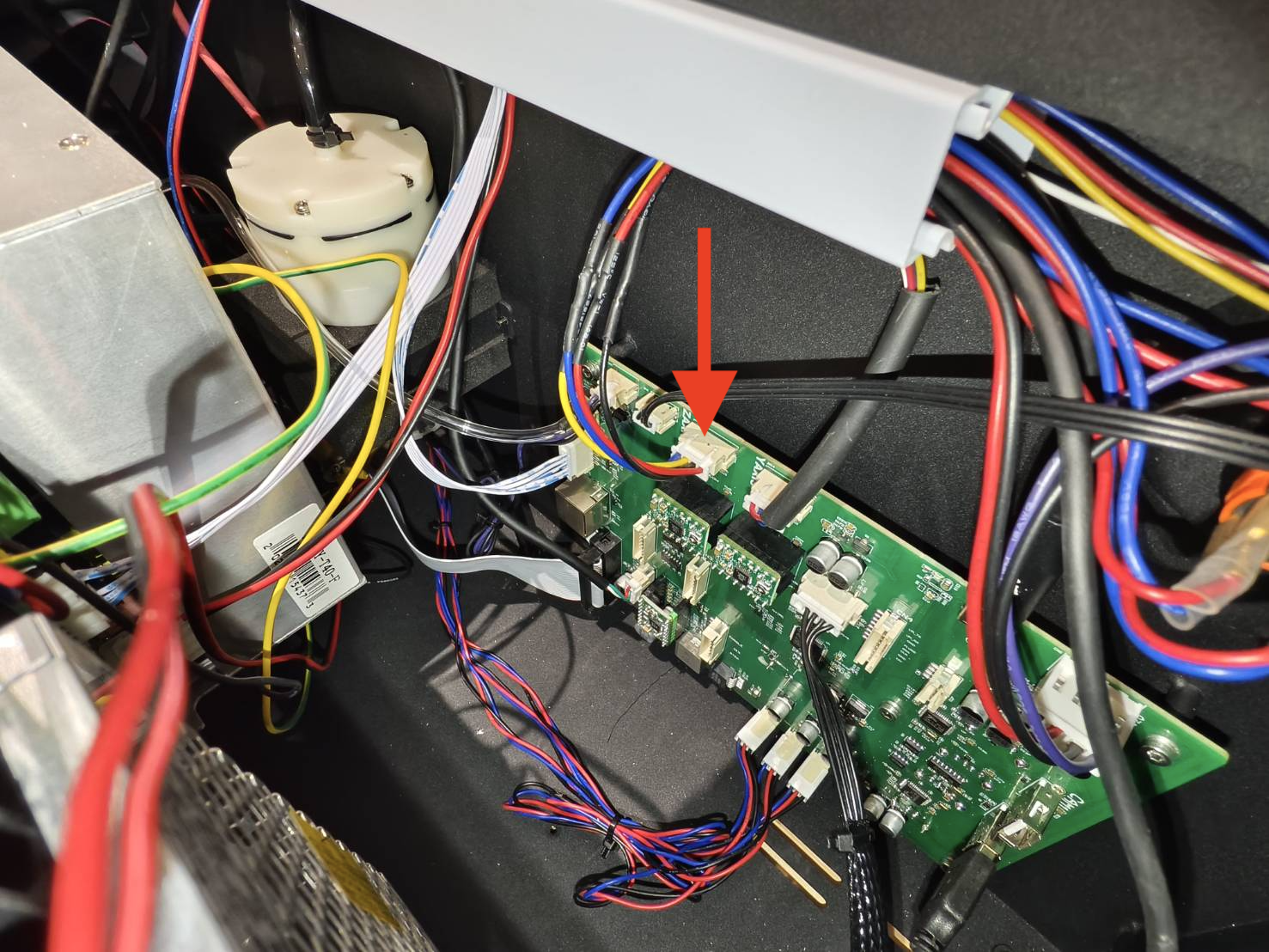

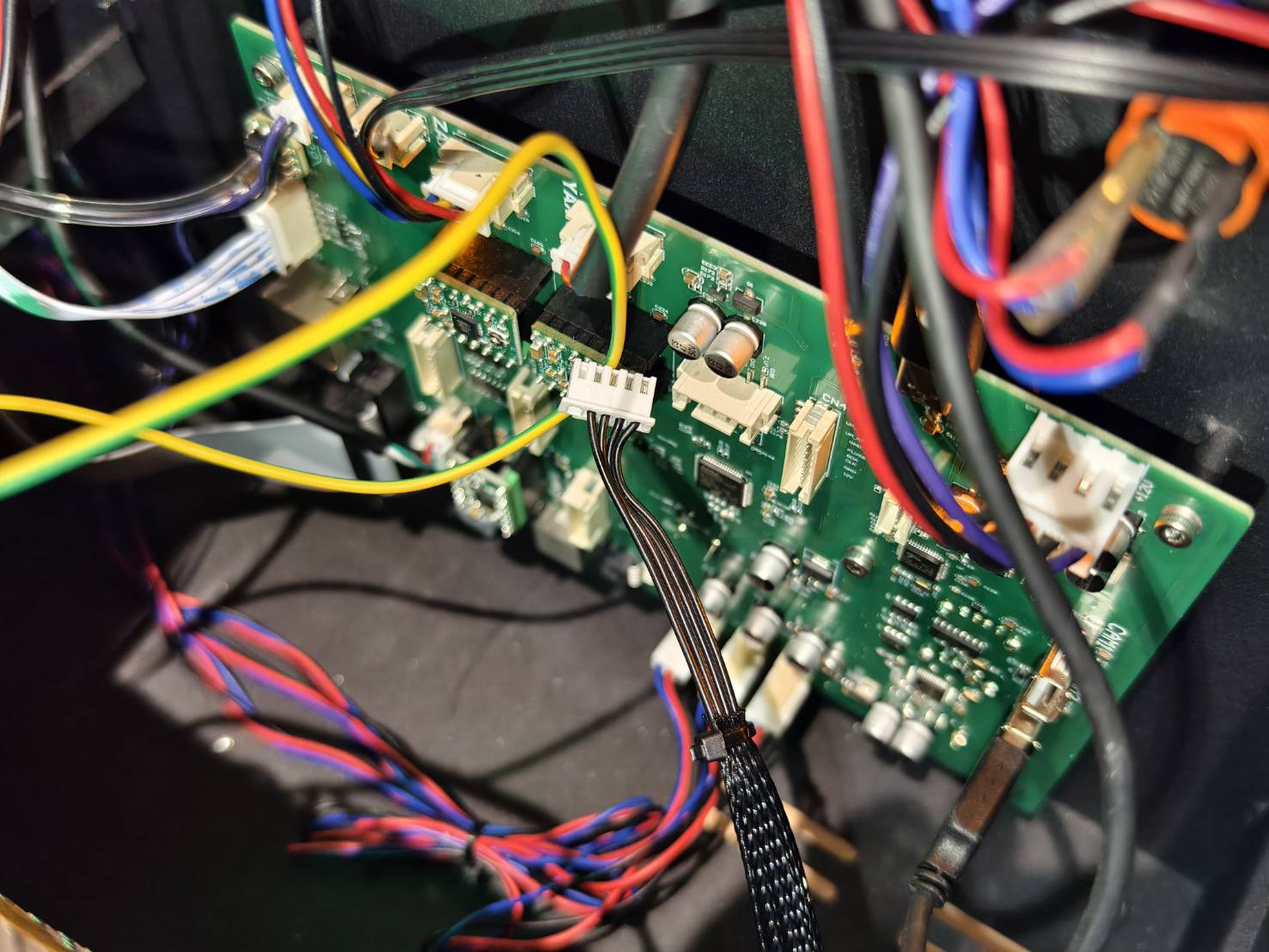

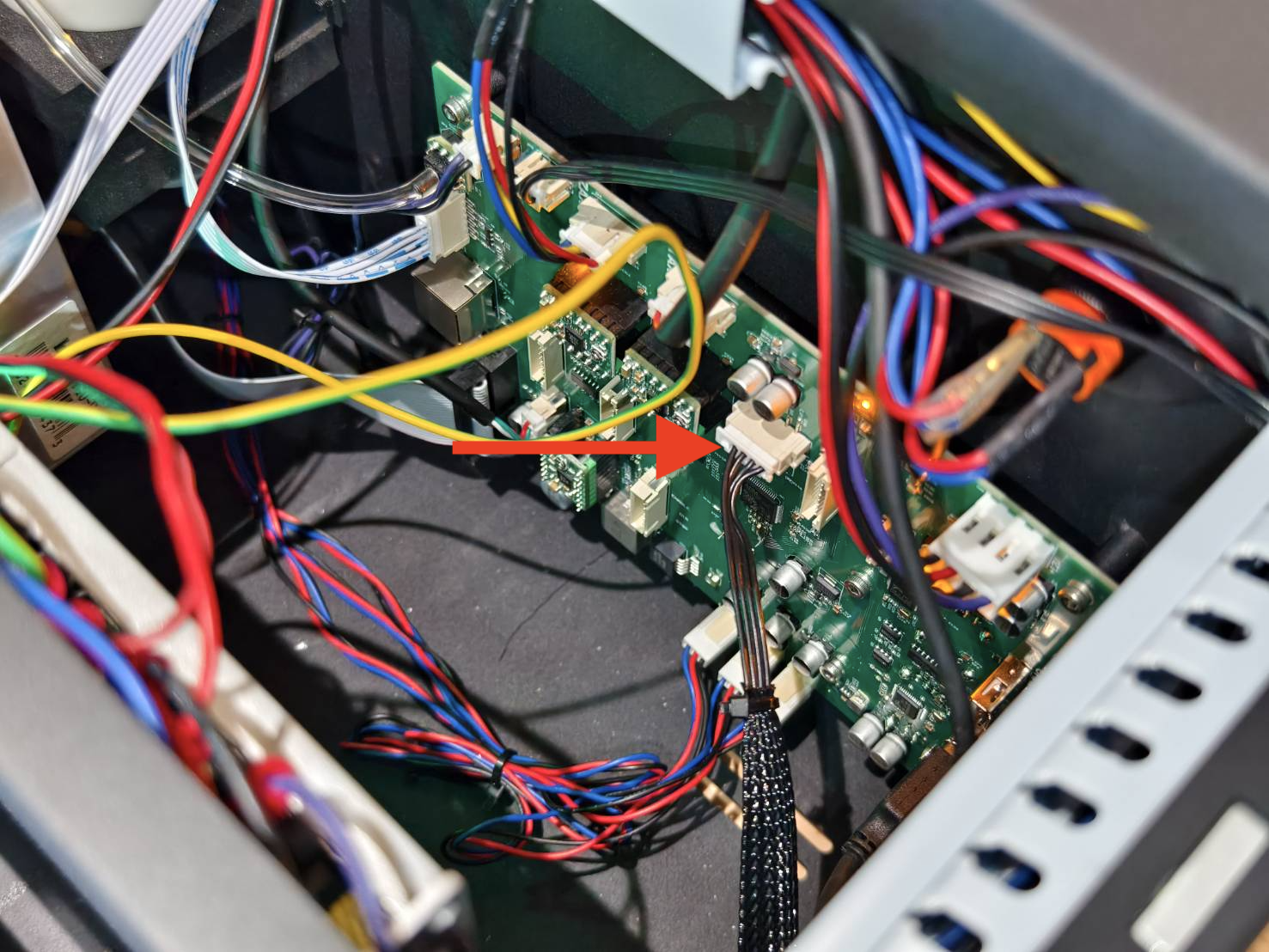

Koppel de kabel van de Z-as motor los en sluit deze opnieuw aan. Probeer daarna het platform te verlagen en te verhogen via het bedieningspaneel.
(Raadpleeg het schema als uw printplaat afwijkt van de foto.)
-
Schakel de machine uit. Open de zijklep om de binnenkant van de machine te inspecteren.

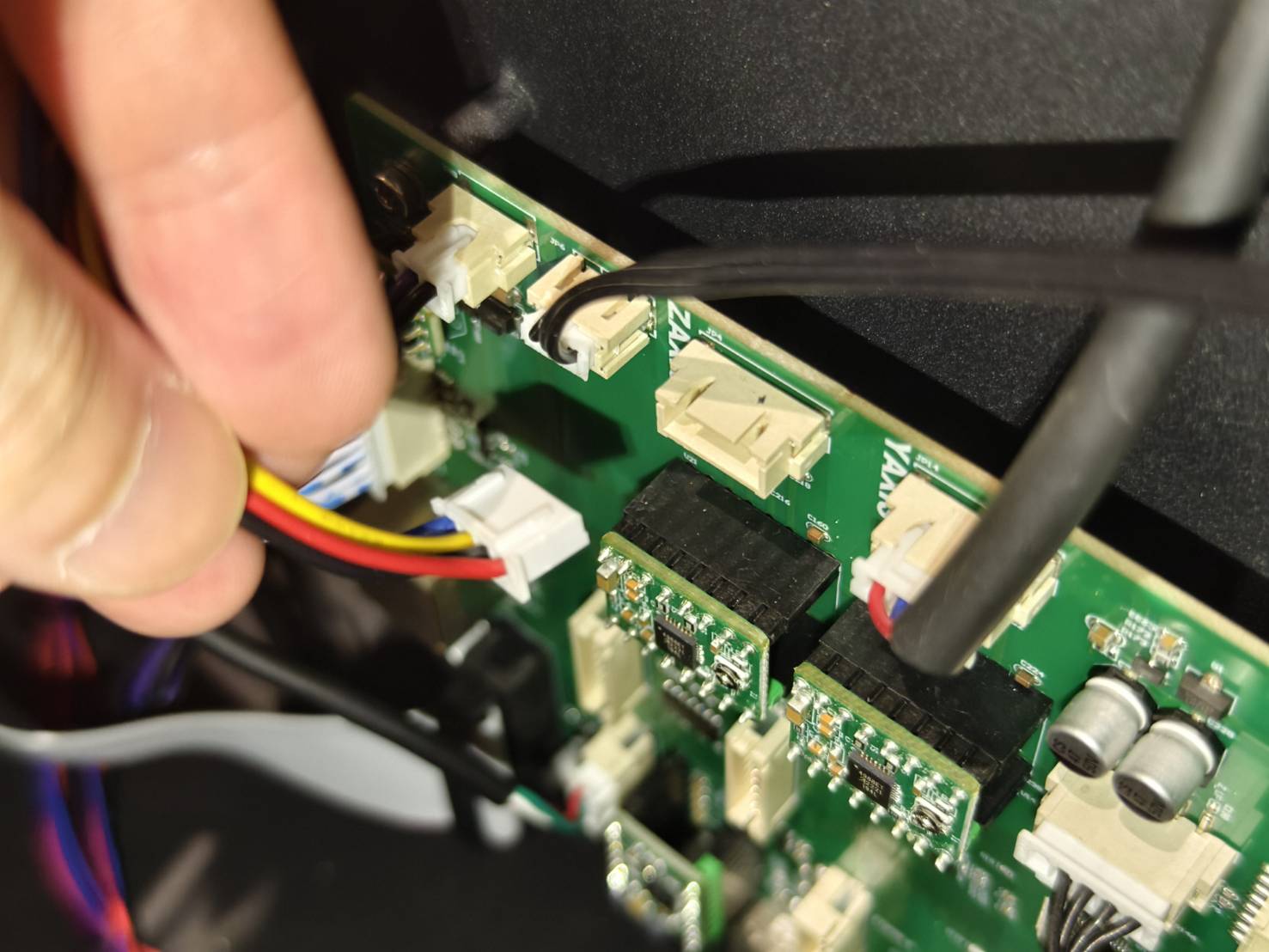

- Koppel de kabel van de Z-as motor los en sluit deze opnieuw aan.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
|
Stap B4

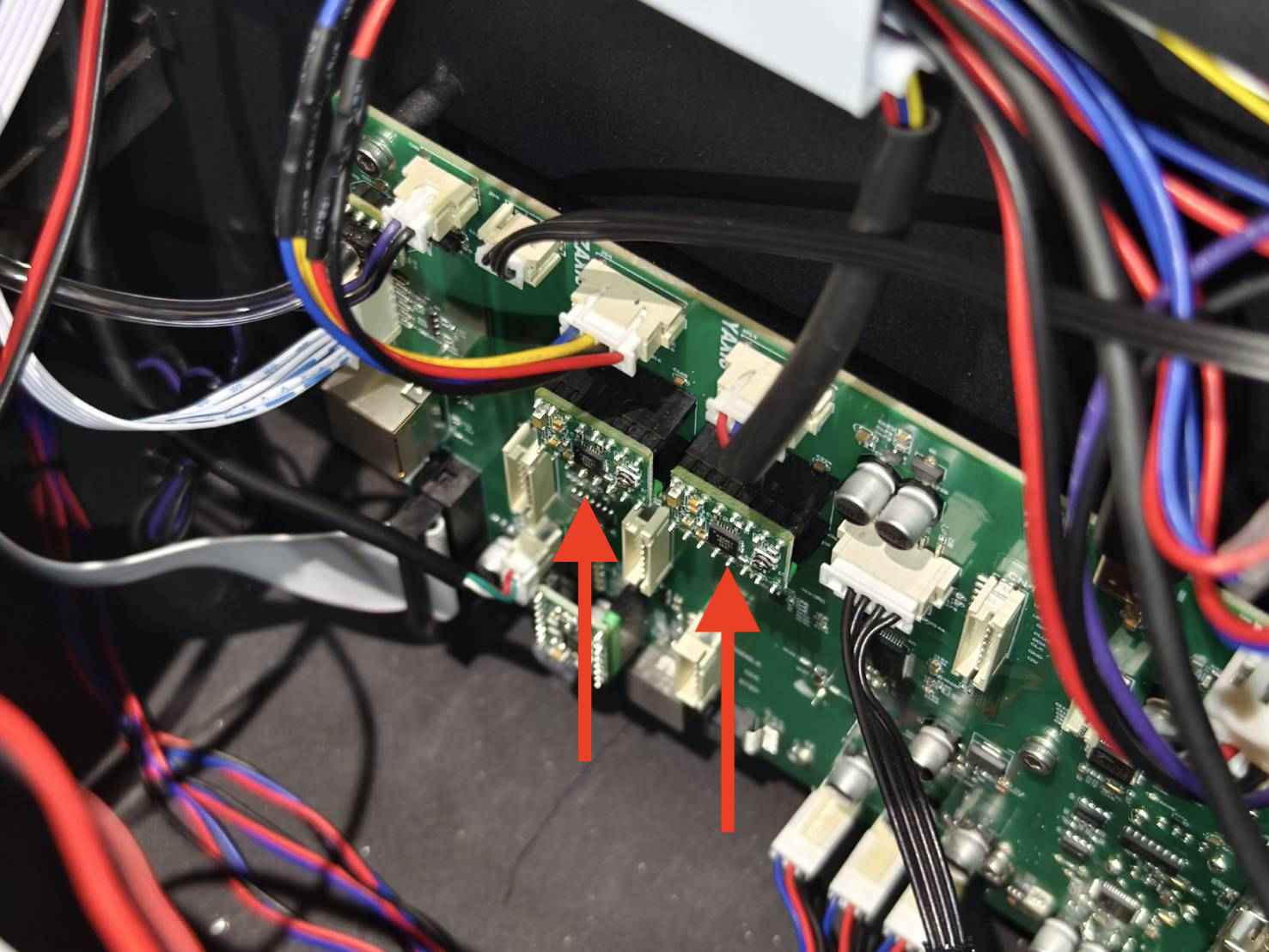

Schakel de machine uit om de Y-as en de Z-as stuurprintplaten (DriverIC's) om te wisselen en test het platform via het bedieningspaneel.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
|
Stap C1

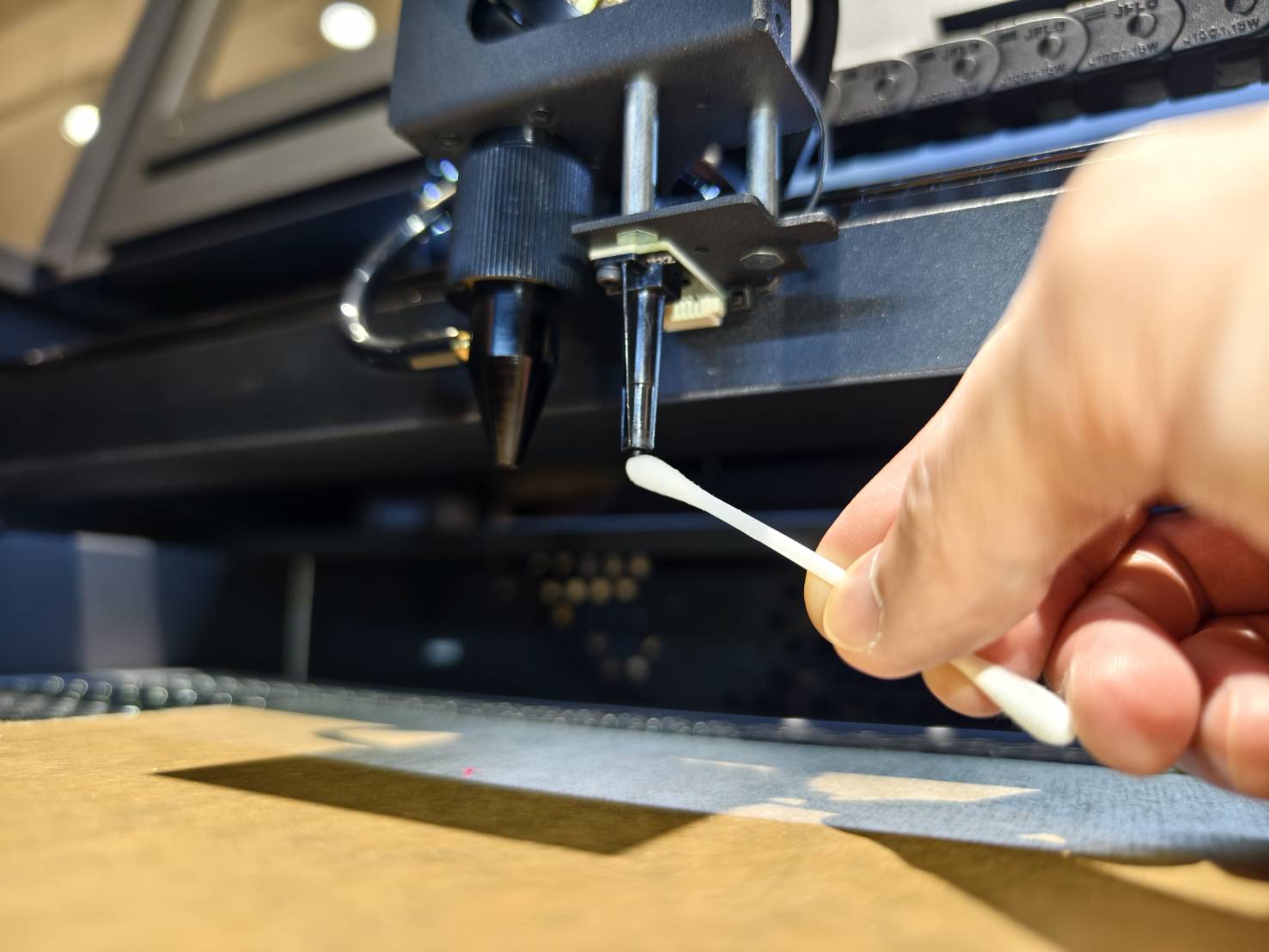

- Gebruik een wattenstaafje met alcohol om de punt van de autofocusmodule schoon te maken.
- Controleer of het platform omhoog en omlaag kan worden bewogen.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C2

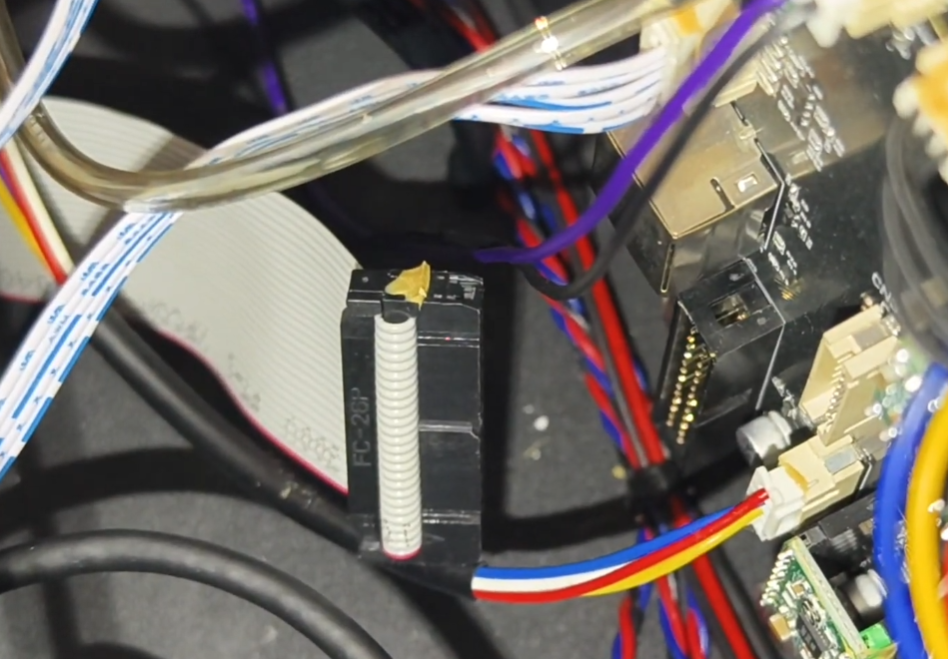

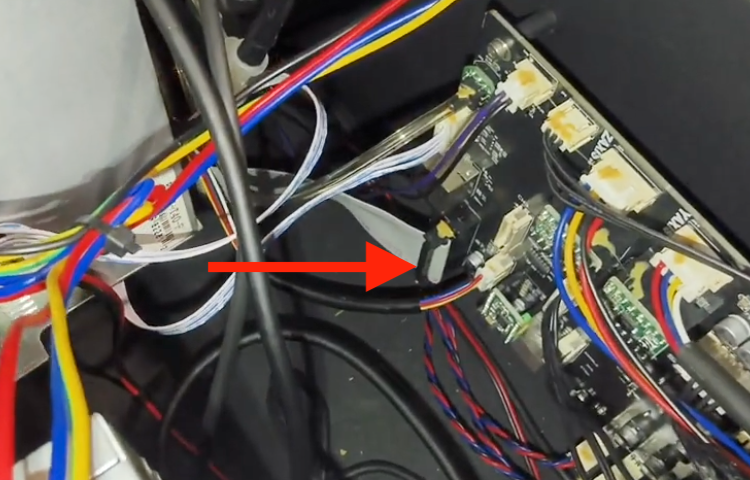

Schakel de machine uit. Open de zijklep om de grijze lintkabel los te koppelen en opnieuw aan te sluiten.
Schakel de machine in om te testen of het platform omhoog en omlaag kan bewegen.
(Test de functie nadat de grijze kabel is losgekoppeld en opnieuw is aangesloten.)
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C2.1
Koppel de grijze lintkabel los en test vervolgens of het platform omhoog en omlaag kan bewegen.
(Test de functie terwijl de grijze kabel is losgekoppeld.)
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C3
- Sluit de grijze lintkabel opnieuw aan.

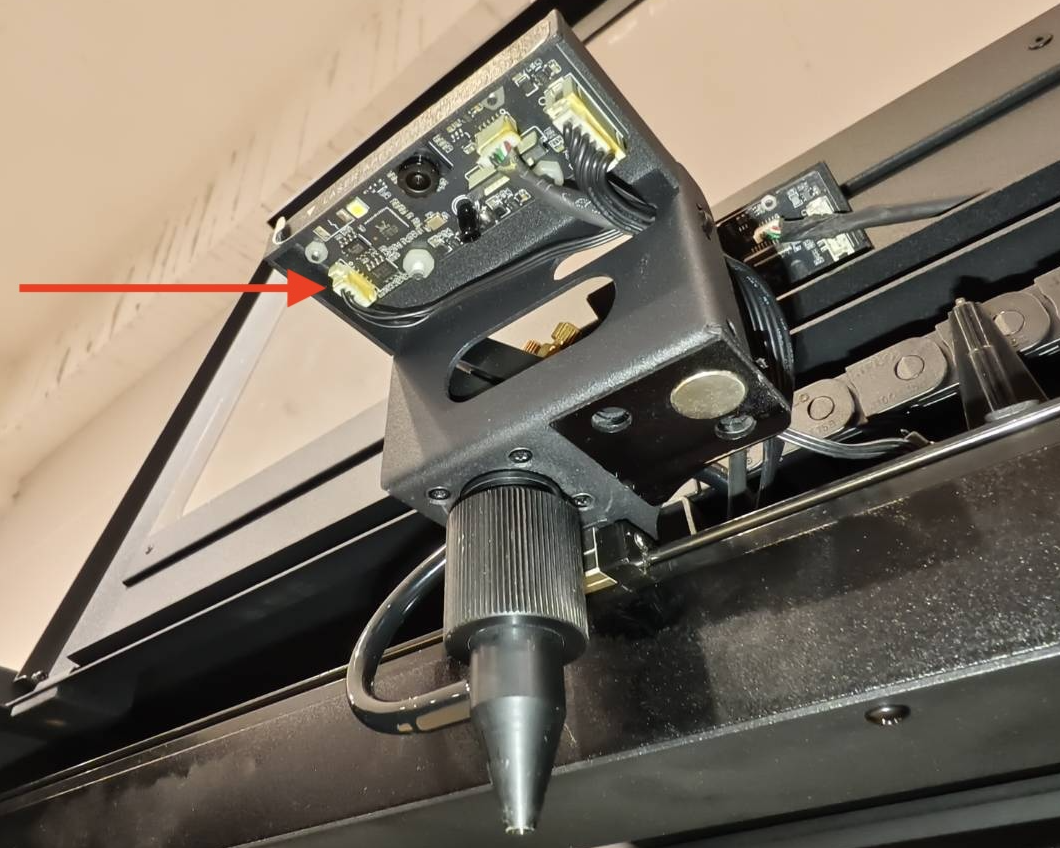

- Koppel de kabel los van de printplaat op de laserkop.
- Controleer of het platform omhoog en omlaag kan worden bewogen.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C4
- Sluit de kabel op de laserkop opnieuw aan.
- Raadpleeg de handleiding voor instructies over het verwijderen van de autofocussonde en de afdekking.
Lees alleen Stap 1, Stap 2 en Stap 6 (2,5mm en 2,0mm inbussleutel zijn vereist om deze stap uit te voeren.) [Beambox II - Auto-Focus Probe & Cable Replacement]

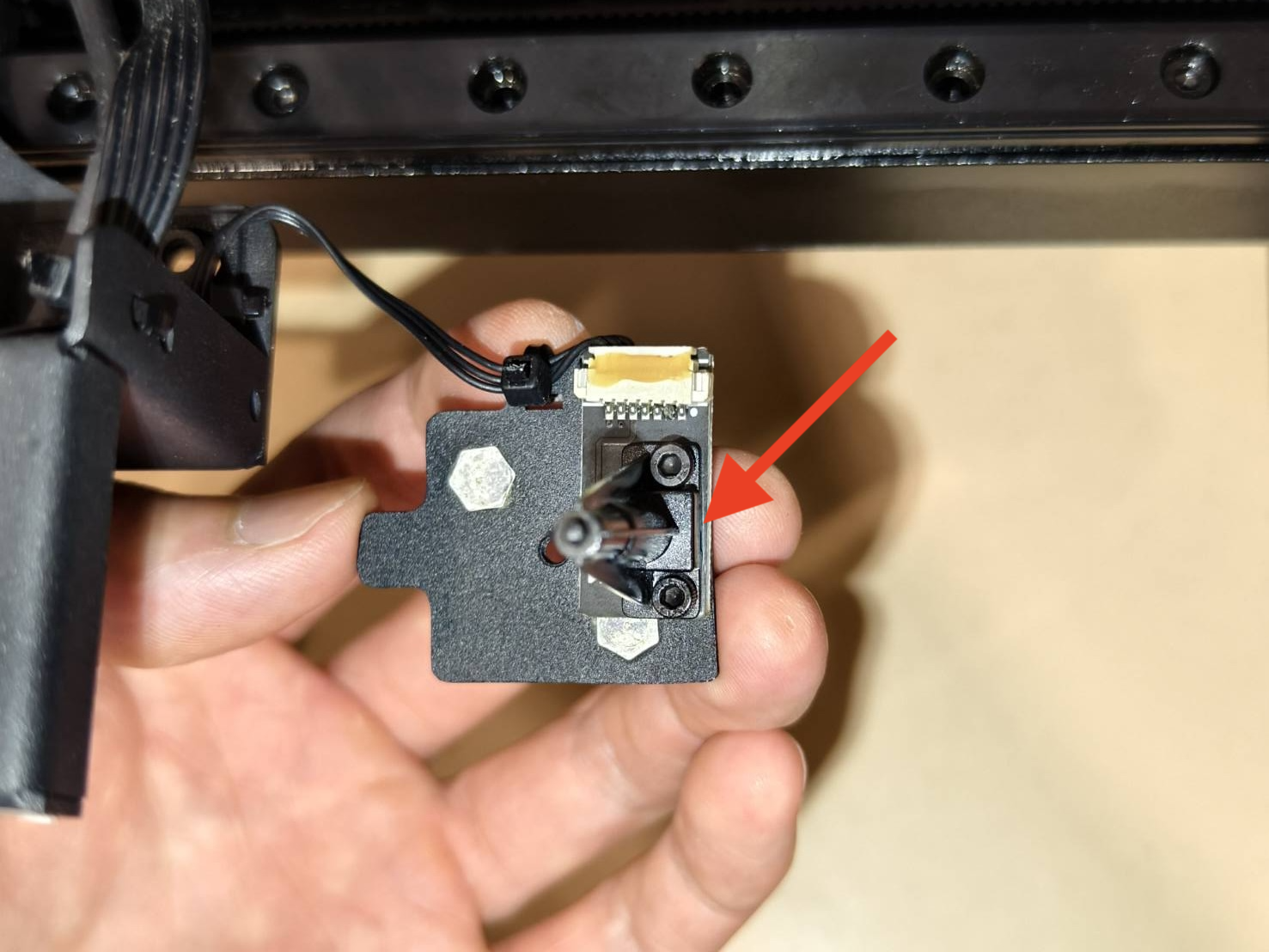

- Controleer of de schakelaar van de autofocusprint soepel kan worden ingedrukt, zoals in de video.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C5
- Raadpleeg de handleiding voor instructies over het opnieuw installeren van de afdekking en sonde op de autofocusprint, waarbij u ervoor zorgt dat de sonde omhoog kan worden geduwd. Lees alleen Stap 7 en Stap 8.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Hang het autofocussamenstel op zijn plaats en controleer of het platform omhoog en omlaag kan worden bewogen.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C6
- Raadpleeg de handleiding voor instructies over het opnieuw installeren van het autofocussamenstel.
Lees alleen Stap 11 en Stap 12.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Controleer of het platform omhoog en omlaag kan worden bewogen.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C7
Sluit de volgende kabels opnieuw aan.

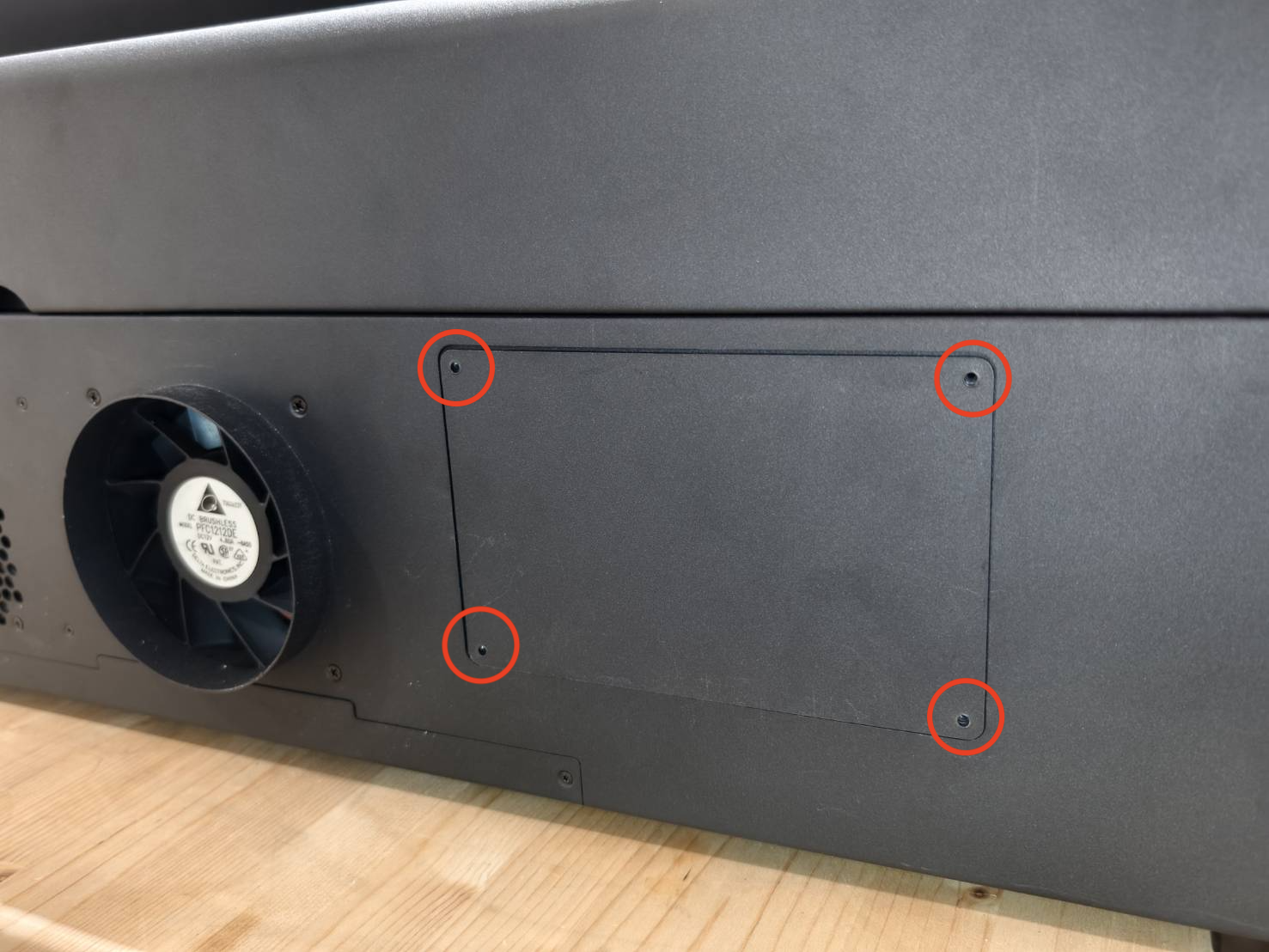

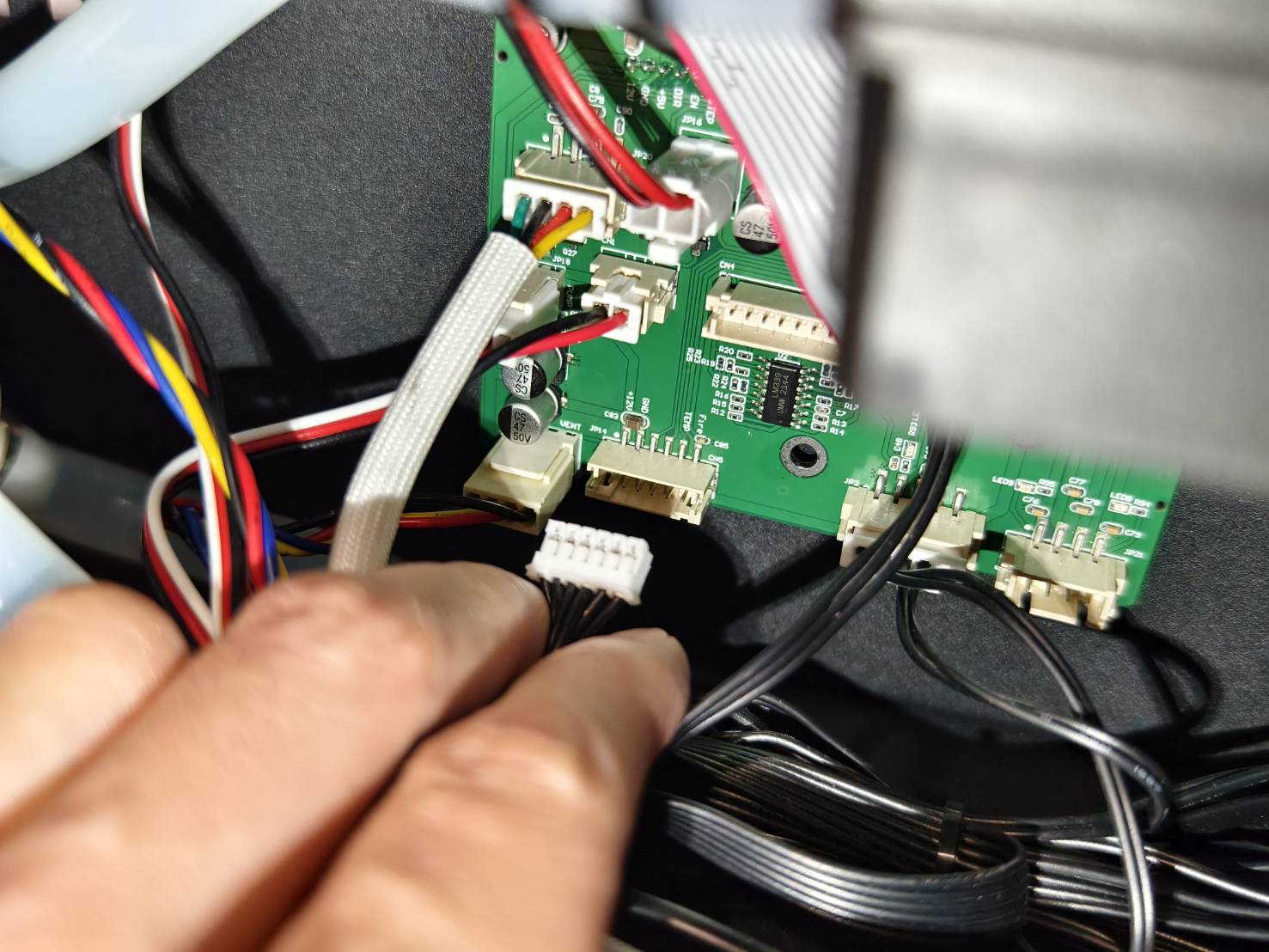

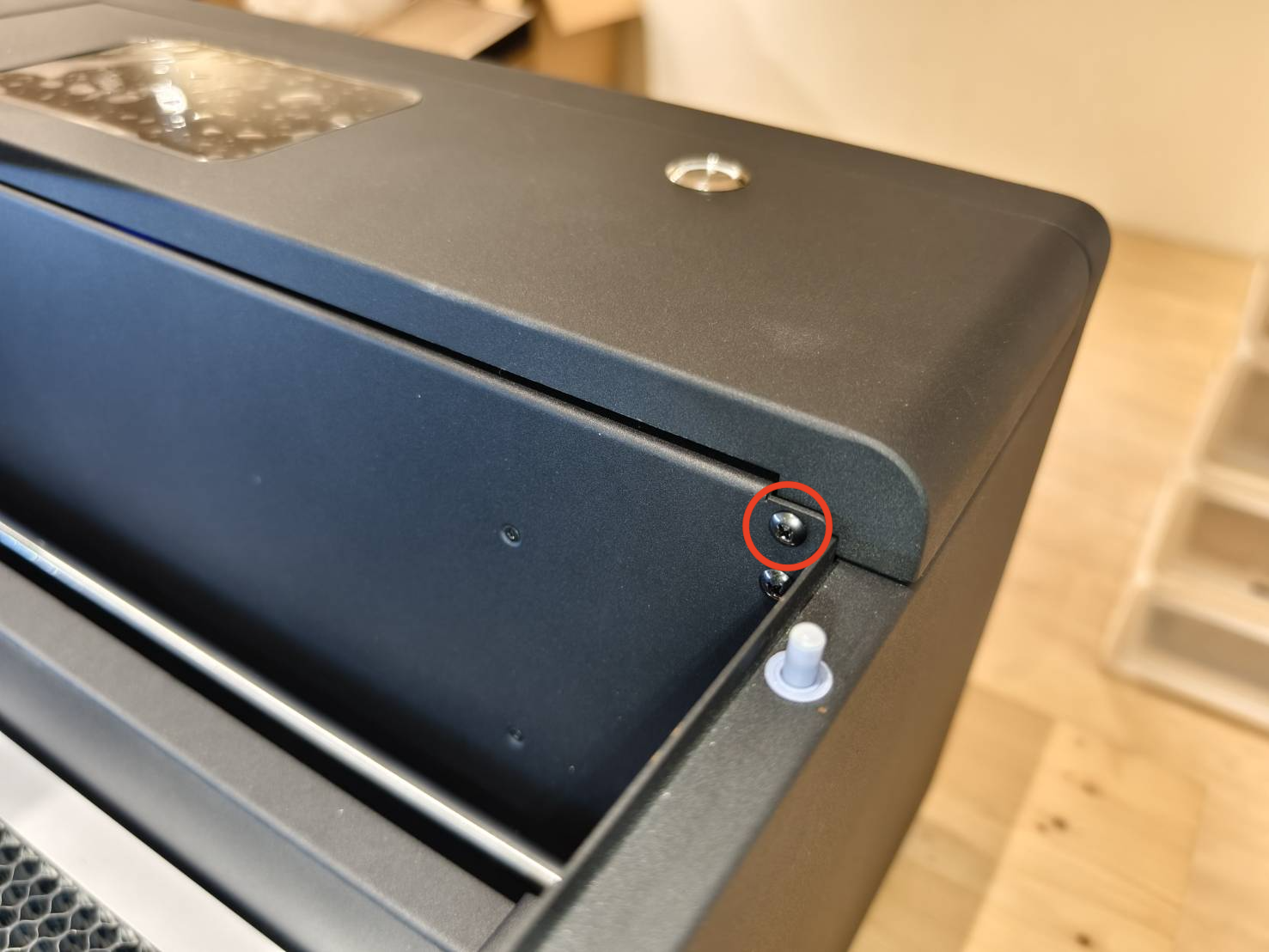

- De 6-pins kabel op de plotterkaart. (De achterkap moet worden verwijderd met een T8-schroevendraaier.) (Raadpleeg de schema als uw printplaat afwijkt van de foto.)

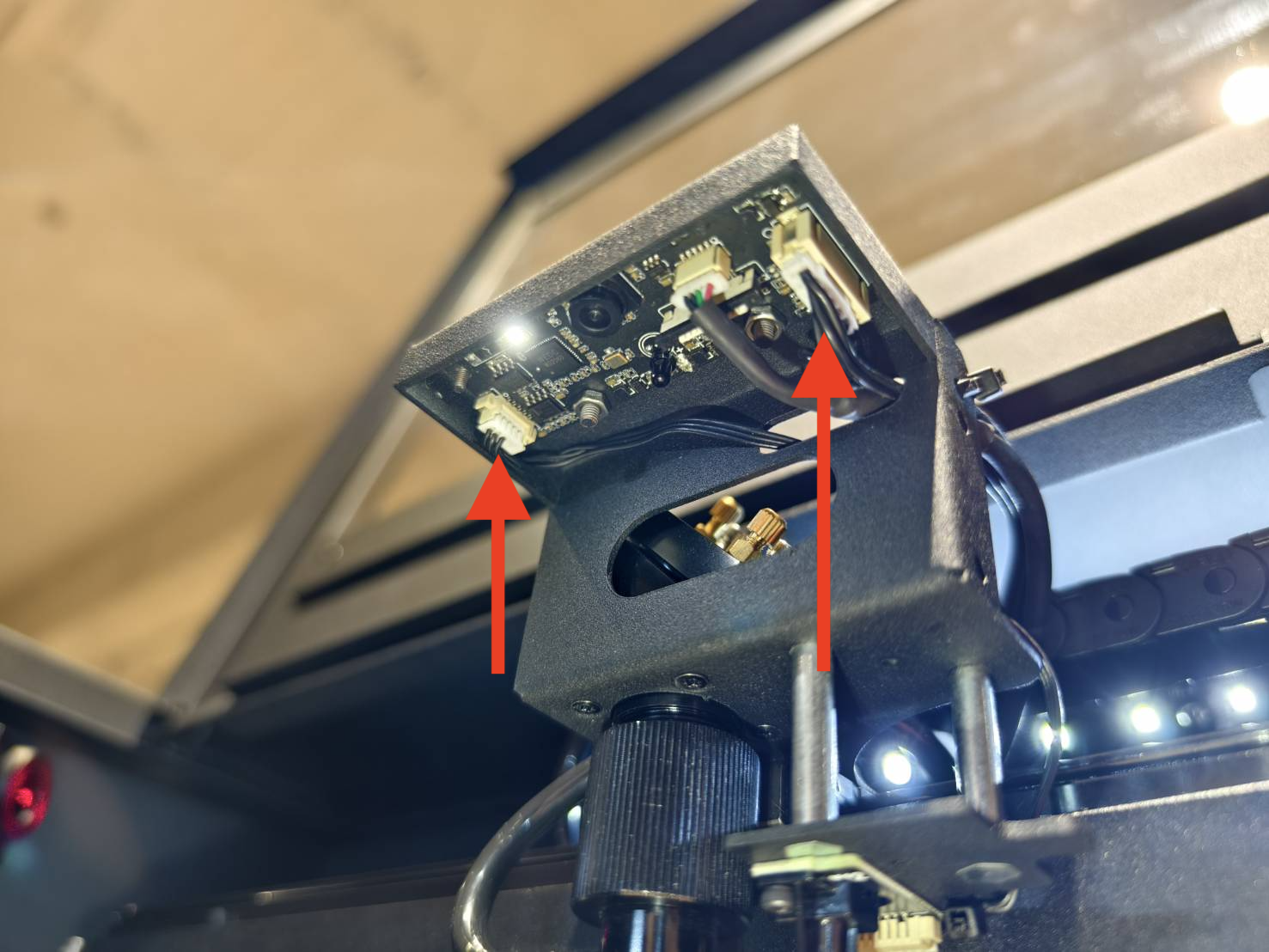

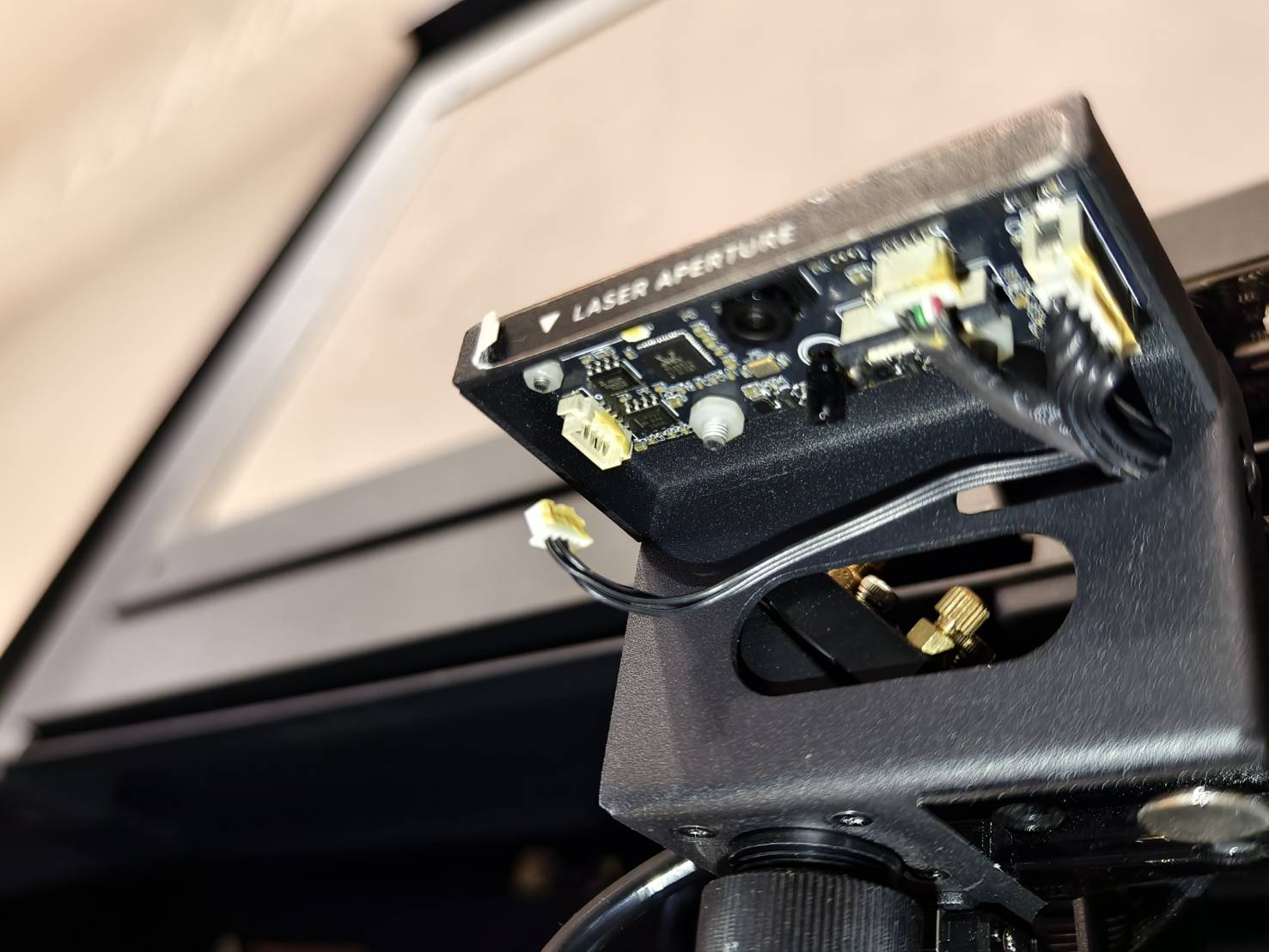

- De 6-pins en 3-pins kabels op de Camera LED-kaart op de laserkop.
(Als het te moeilijk is om deze los te koppelen, controleer dan of de verbinding niet los zit.)

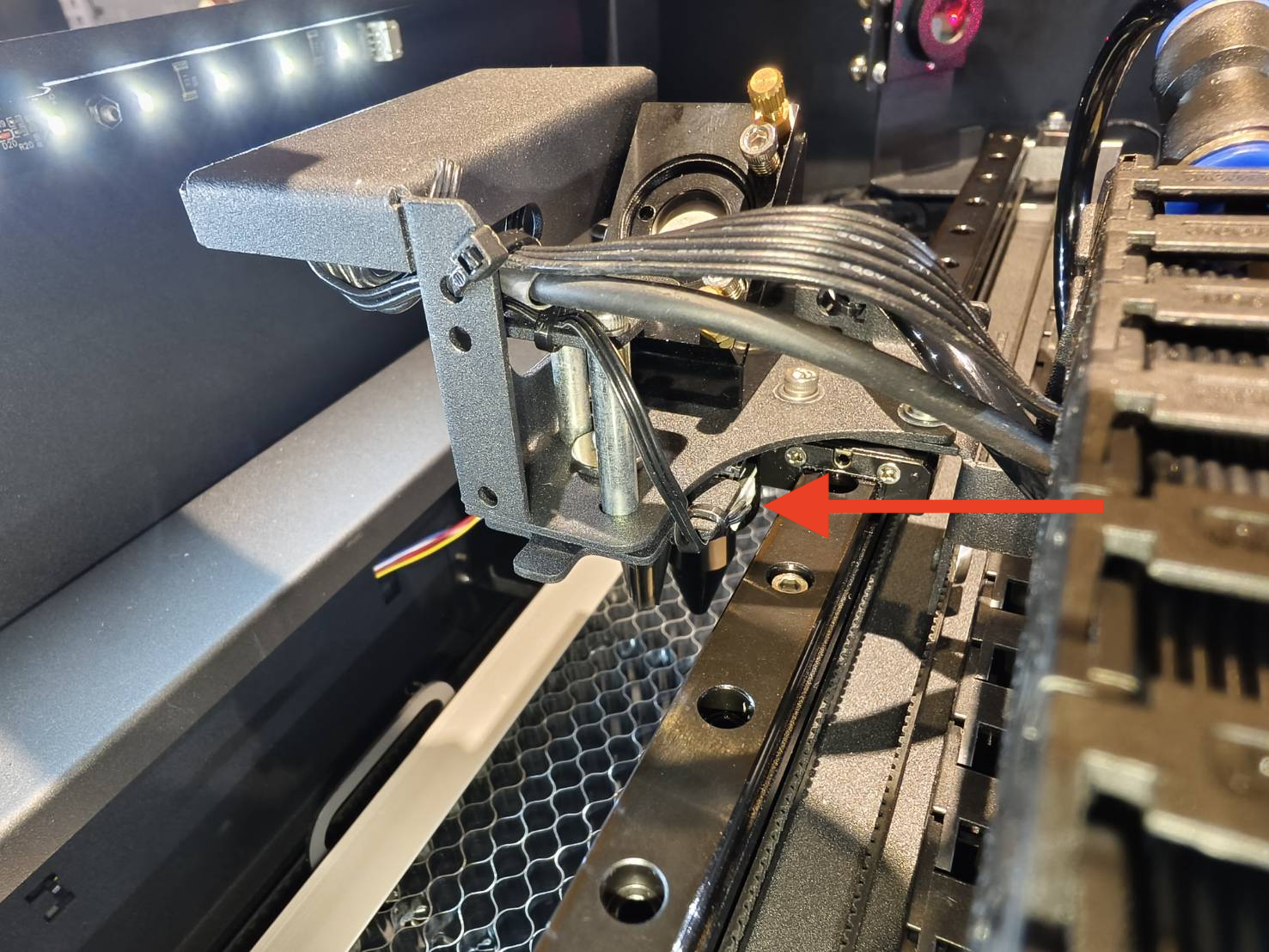

- De 3-pins kabel aan de achterkant van de laserkop op de autofocusmodule.
(Als het te moeilijk is om deze los te koppelen, controleer dan of de verbinding niet los zit.)
- Controleer daarna of het platform omhoog en omlaag kan bewegen.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Stap C8
Plaats uw materiaal op het werkbed en voer de autofocus uit.
Bepaal het testresultaat en de volgende actie die u moet ondernemen.
|
|
Neem contact op met de klantenservice
- Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]
De verzamelde informatie, zoals foto"s of video"s die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX-ondersteuning.
