#913 Abnormale luchtstroomdetectie

FLUX Support Team
  • Bijgewerkt

Mogelijke oorzaken:

  1. Het luchtpompfilter is vervuild en moet worden vervangen.
  2. Het systeem faalt (Werk de firmware opnieuw bij of herstel de fabrieksinstellingen.)
  3. De luchtslang is geknikt of beschadigd.
  4. De drieweg transparante buis (T-stuk) op de sensor is geknikt of beschadigd.
  5. Het moederbord functioneert niet correct.
  6. De luchtpomp is te zwak.
  7. De luchtpomp is te sterk. (Minder waarschijnlijk)



Stap 1

Vervang het luchtpompfilter aan de zijkant van de machine en voer een luchtstroomtest uit.IMG20250508171210.jpg





Bepaal het testresultaat en de volgende actie.

  • De waarde ligt binnen het normale bereik >> Stap 3.1
  • De waarde ligt NIET binnen het normale bereik >> Stap 2



Stap 2

Controleer of er lucht uit het lasermondstuk komt.

  • Ga naar de onderhoudsmodus op het bedieningspaneel en schakel de luchtpomp in.
  • Gebruik uw hand of een stuk papier om te testen of er lucht uit het lasermondstuk komt.

Bepaal het testresultaat en de volgende actie.

  • Ja, er komt lucht uit >> Stap 3



Stap 2.1

Open de zijklep om de twee luchtpompdraden en de luchtslang die op de bovenkant van de luchtpomp is aangesloten te controleren of opnieuw aan te sluiten. Het doel is om te verzekeren dat er geen draden en luchtslangen beschadigd, los of verbogen zijn.

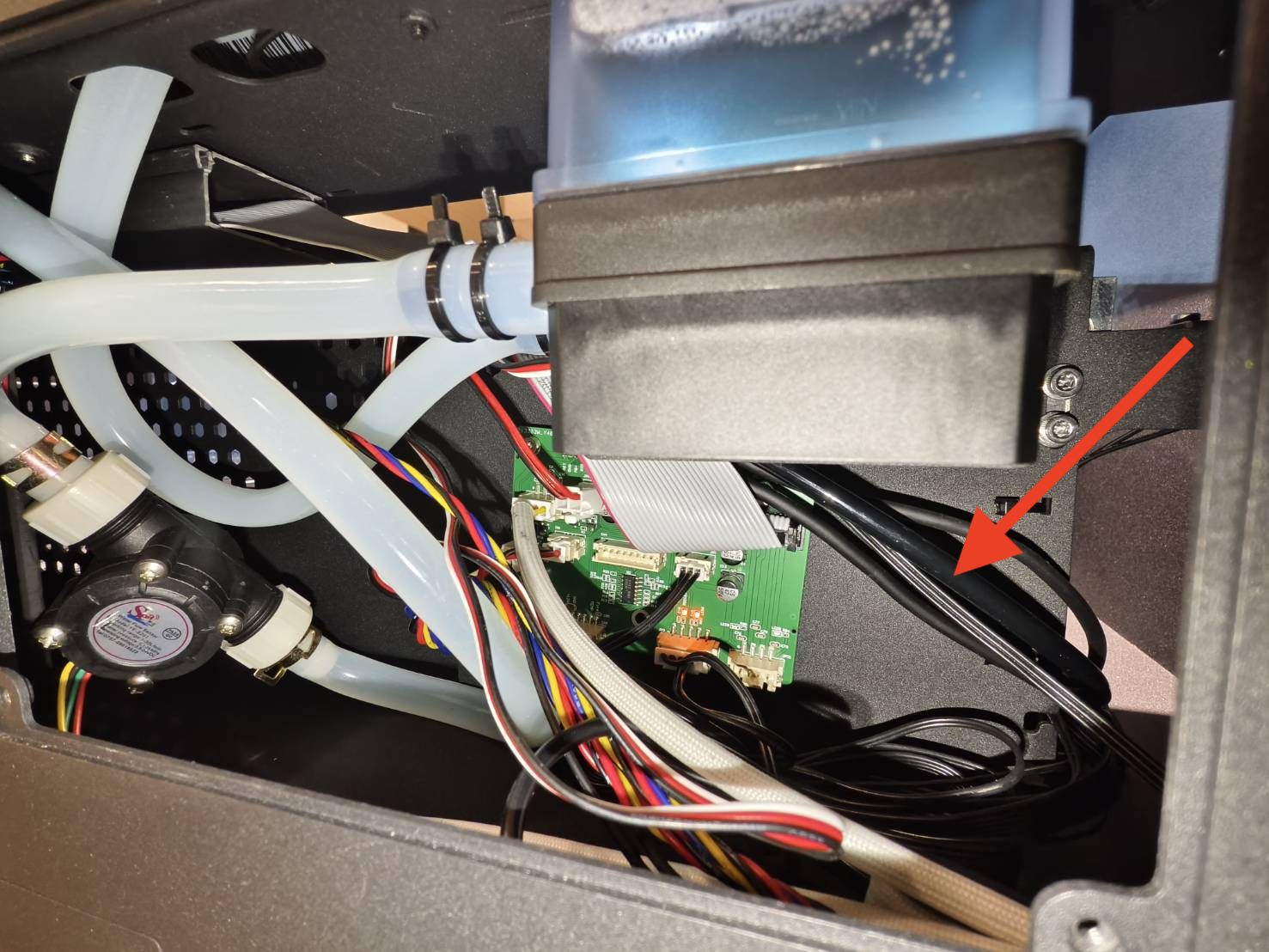

  • Open de zijklep om de binnenkant van de machine te inspecteren.

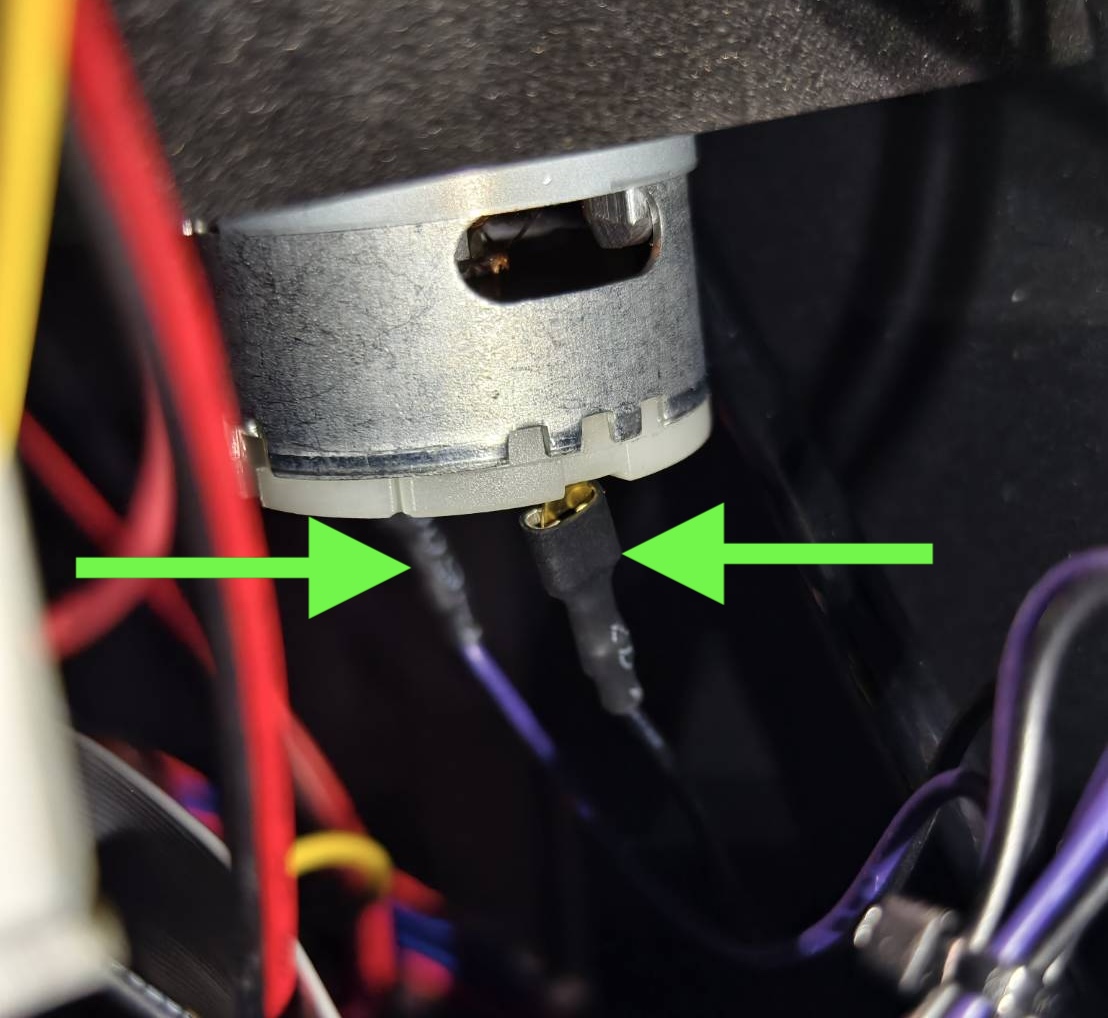

  • Controleer of sluit de twee draden van de luchtpomp opnieuw aan. (Machine uitgeschakeld)

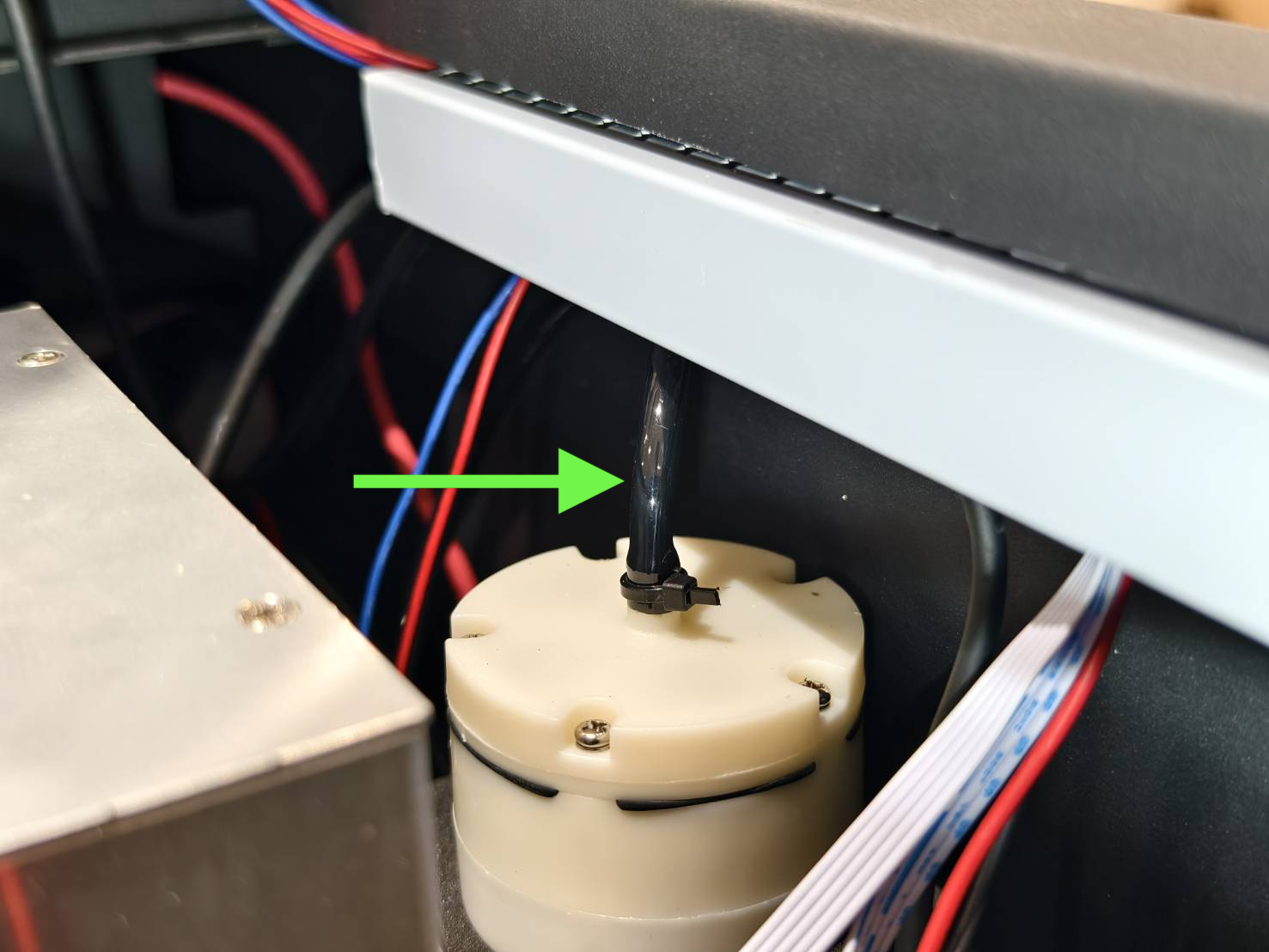

  • Controleer de luchtslang op de luchtpomp.

  • Controleer de luchtslang op het lasermondstuk.

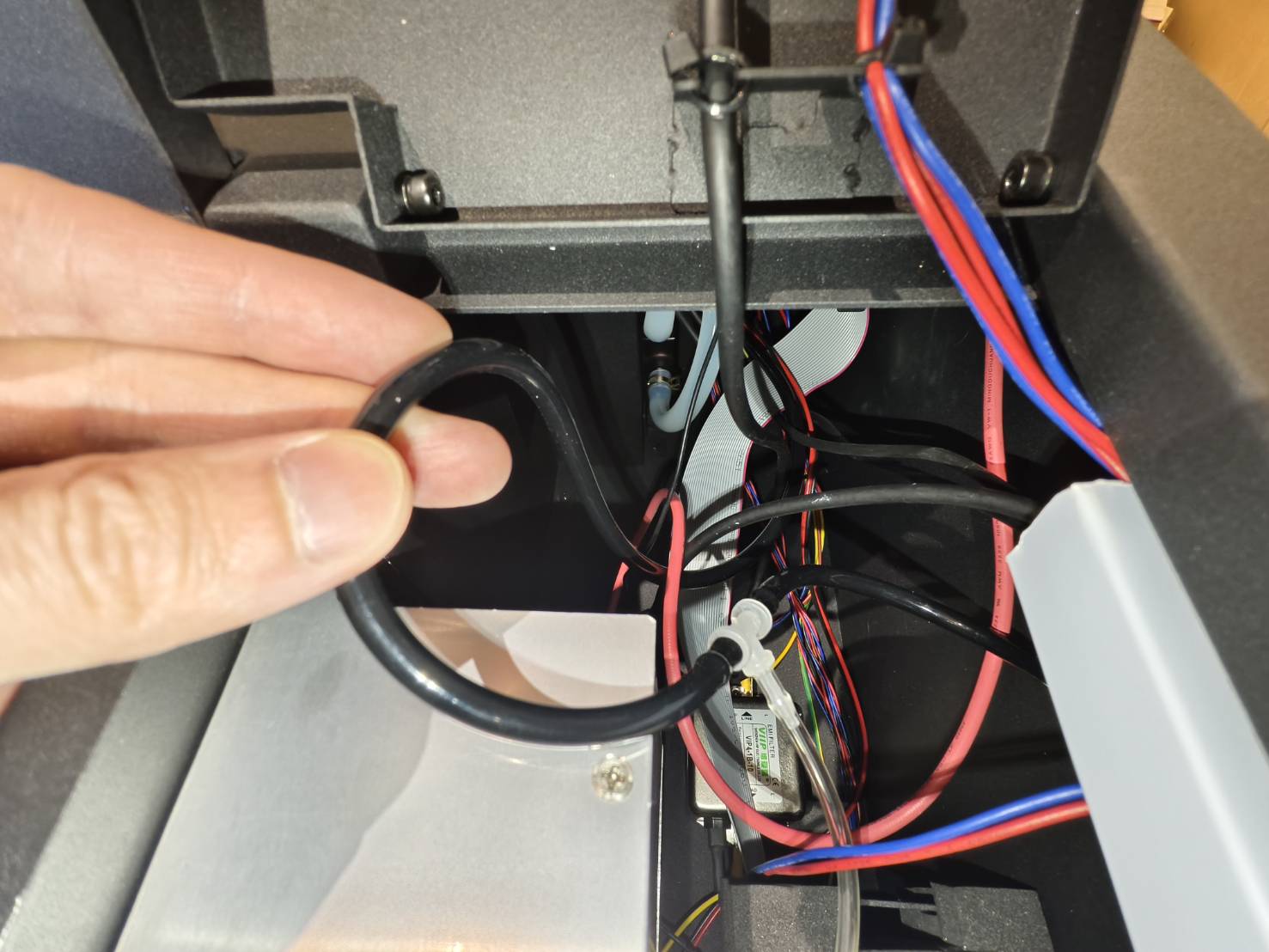

    Luchtslang verbogen bij het mondstuk Luchtslang verbogen bij de ketting


  • Schakel de machine in en activeer de luchtpomp om te testen of er lucht uit het lasermondstuk komt.


Bepaal het testresultaat en de volgende actie.

  • Ja, er komt lucht uit >> Stap 3
  • Nee, er komt geen lucht uit >> Stap 2.2



Stap 2.2

Reset de machine naar de fabrieksinstellingen en test of er lucht uit het lasermondstuk komt.

(Hoofdpagina > Machine > Volgende pagina > Reset naar fabrieksinstellingen > Ja)



Bepaal het testresultaat en de volgende actie.

  • Ja, er komt lucht uit >> Stap 3
  • Nee, er komt geen lucht uit >> Stap 2.3



Stap 2.3

Werk de firmware bij naar de nieuwste versie en test of er lucht uit het lasermondstuk komt.
Beambox II - Handleiding voor firmware-update



Bepaal het testresultaat en de volgende actie.



Stap 2.4

Activeer de luchtstroomwaarde op het bedieningspaneel en beweeg de laserkop over het werkgebied om te zien of de waarde verandert tijdens het bewegen van de laserkop.

Hoe de luchtstroomsnelheidstest inschakelen.



Demonstratie:



Bepaal het testresultaat en de volgende actie.

  • De waarde ligt altijd binnen het normale bereik >> Stap 2.5
  • De waarde is altijd lager dan de minimumwaarde >> Stap 4
  • De waarde is altijd hoger dan het maximale bereik >> Stap 5
  • De waarde schommelt tussen normaal en de maximale waarde >> Stap 5



Stap 2.5

Voer een taak uit en controleer of de foutmelding verschijnt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bepaal het testresultaat en de volgende actie.

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost
    • Mogelijke oorzaak:
      1. Het systeem heeft gefaald
  • Ja, de foutmelding verschijnt nog steeds >> Neem contact op met de klantenondersteuning
    • Mogelijke oorzaak:
      • Het systeem is beschadigd en de RK-kaart moet opnieuw worden geflasht.
      • Het moederbord is defect en moet worden vervangen



Stap 3

Activeer de luchtstroomwaarde op het bedieningspaneel en beweeg de laserkop over het werkgebied om te zien of de waarde verandert tijdens het bewegen van de laserkop.

Hoe de luchtstroomsnelheidstest inschakelen.



Demonstratie:



Bepaal het testresultaat en de volgende actie.

  • De waarde ligt altijd binnen het normale bereik >> Stap 3.1
  • De waarde is altijd lager dan de minimumwaarde >> Stap 4
  • De waarde is altijd hoger dan het maximale bereik >> Stap 5
  • De waarde schommelt tussen normaal en de maximale waarde >> Stap 5



Stap 3.1

Voer een taak uit en controleer of de foutmelding verschijnt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bepaal het testresultaat en de volgende actie.

  • Nee, de foutmelding verschijnt niet >> De machine functioneert normaal
  • Ja, de foutmelding verschijnt nog steeds >> Stap 3.2



Stap 3.2

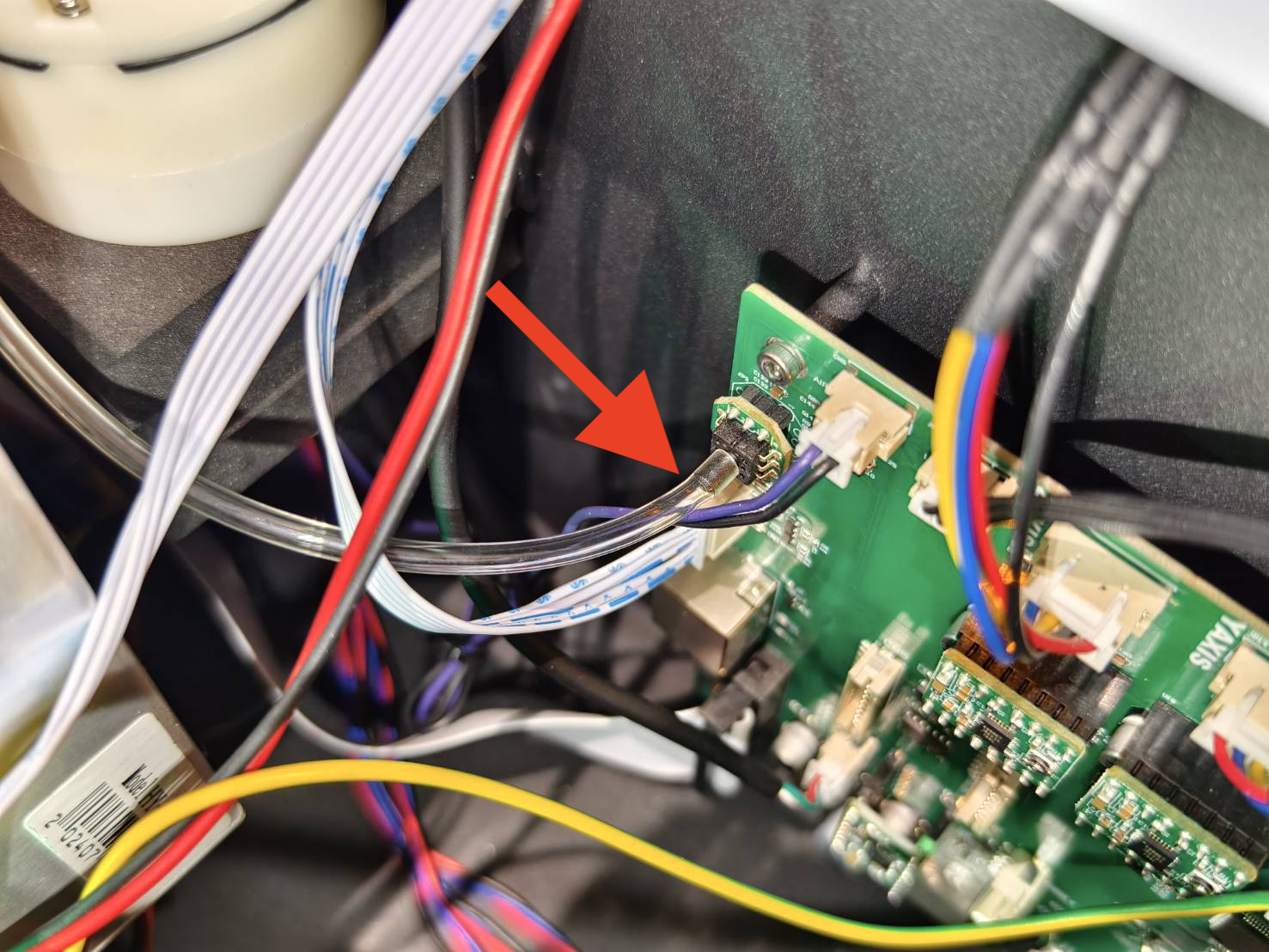

Sluit de 3-weg transparante slang (T-stuk) opnieuw aan. Voer een taak uit en kijk of de fout opnieuw optreedt.

  • Open de zijklep om de binnenkant van de machine te inspecteren.

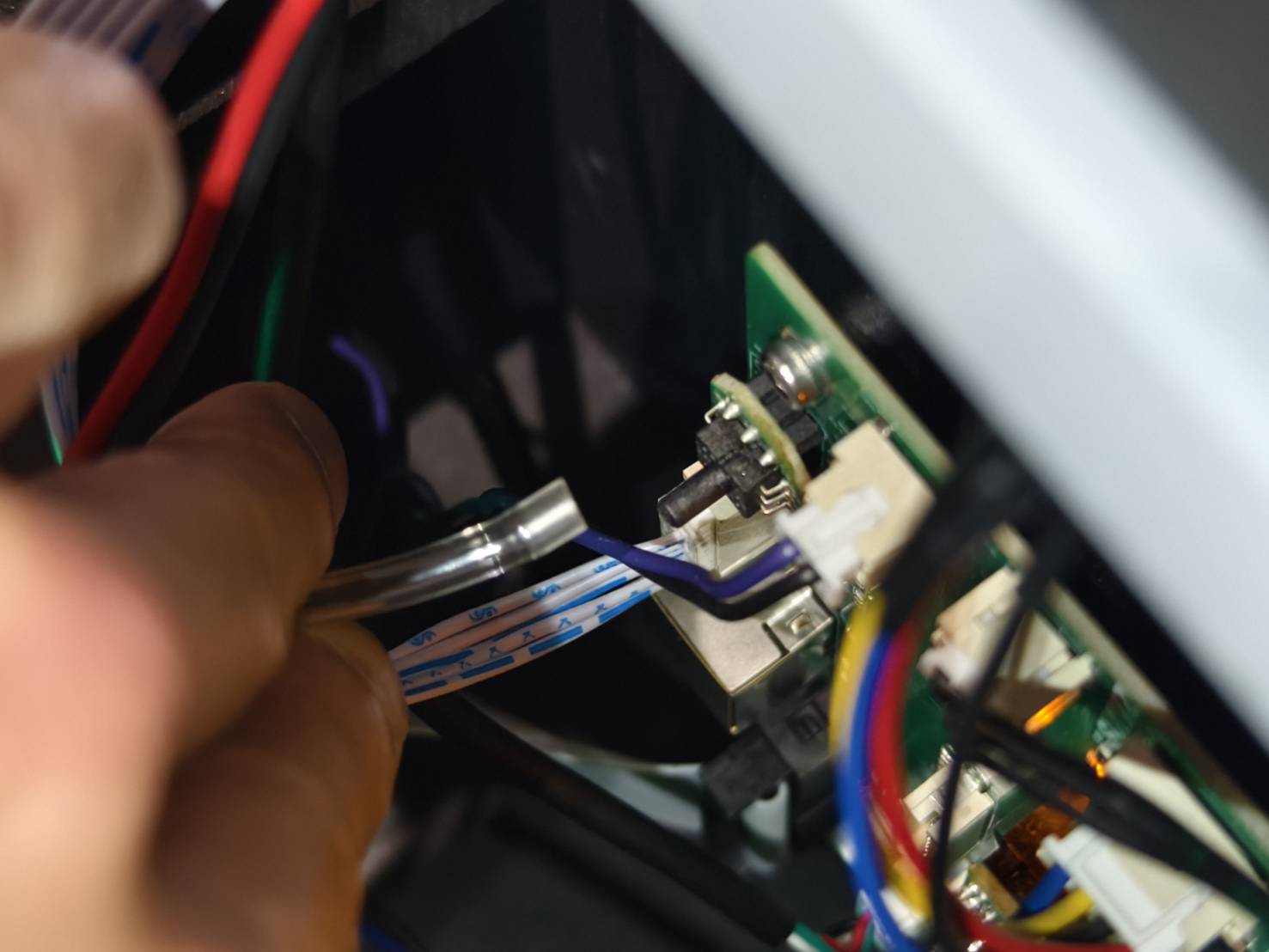

  • Sluit de 3-weg transparante slang (T-stuk) opnieuw aan.



  • Voer een taak uit en controleer of de foutmelding verschijnt.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Bepaal het testresultaat en de volgende actie.

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost
    • Mogelijke oorzaak:
      1. De aansluiting van de 3-weg transparante slang (T-stuk) was niet goed
  • Ja, de foutmelding verschijnt nog steeds >> Stap 3.3



Stap 3.3

Zet de machine terug naar fabrieksinstellingen en voer een taak uit om te zien of de fout opnieuw optreedt.

(Hoofdpagina > Machine > Volgende pagina > Reset naar fabrieksinstellingen > Ja)



Bepaal het testresultaat en de volgende actie.

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost
    • Mogelijke oorzaak:
      1. Het systeem heeft gefaald
  • Ja, de foutmelding verschijnt nog steeds >> Neem contact op met de klantenondersteuning
    • Mogelijke oorzaak:
      1. Het systeem is beschadigd en de RK-kaart moet opnieuw worden geflasht.
      2. De hoofdprintplaat is defect en moet worden vervangen.



Stap 4

Sluit de 3-weg transparante slang (T-stuk) opnieuw aan en controleer de luchtstroomwaarde.

  • Open de zijklep om de binnenkant van de machine te inspecteren.



  • Sluit de 3-weg transparante slang (T-stuk) opnieuw aan.



  • Activeer de luchtstroomsnelheidstest en beweeg de laserkop om de waarde te controleren.



Bepaal het testresultaat en de volgende actie.

  • De waarde ligt altijd binnen het normale bereik >> Stap 4.3
  • De waarde is altijd lager dan de minimumwaarde >> Stap 4.1
  • De waarde is altijd hoger dan het maximale bereik >> Stap 5
  • De waarde schommelt tussen normaal en de maximale waarde >> Stap 5



Stap 4.1

Controleer de luchtslang en de 3-weg transparante slang op lekkage of beschadiging.

  • Controleer de luchtslang op het lasermondstuk.

    Luchtslang verbogen bij het mondstuk Luchtslang verbogen bij de ketting
  • Controleer de luchtslang op de luchtpomp.


  • Controleer de 3-weg transparante slang.
  • Controleer de luchtslangaansluiting op lekkage. Sluit deze indien nodig opnieuw aan.

  • Controleer het verdere verloop van de luchtslang.

    Overzicht van de luchtslangconfiguratie

    Aan de achterkant van de machine kan een deel van de luchtslang worden geïnspecteerd

    Bij de luchtpomp kan een deel van de luchtslang worden geïnspecteerd



Bepaal het testresultaat en de volgende actie.

  • De luchtslang en de 3-weg transparante slang zijn in orde >> Stap 4.2
  • De luchtslang of de 3-weg transparante slang is defect >> Neem contact op met de klantenondersteuning
    • Mogelijke oorzaak:
      1. De luchtslang is defect en moet worden vervangen
      2. De driewegstransparante buis is defect en moet worden vervangen



Stap 4.2

Reset de machine naar de fabrieksinstellingen en controleer of de luchtstroomwaarde normaal wordt.

(Hoofdpagina > Machine > Volgende pagina > Reset naar fabrieksinstellingen > Ja)



Bepaal het testresultaat en de volgende actie.

  • De waarde ligt altijd binnen het normale bereik >> Stap 4.3
  • De waarde is altijd kleiner dan de minimumwaarde >> Neem contact op met de klantenondersteuning
    • Mogelijke oorzaak:
      1. De luchtpomp is defect en moet worden vervangen
      2. Het moederbord is defect en moet worden vervangen
      3. De driewegstransparante buis is defect en moet worden vervangen
  • De waarde is altijd hoger dan het maximale bereik >> Stap 5
  • De waarde schommelt tussen normaal en de maximale waarde >> Stap 5



Stap 4.3

Voer een taak uit en controleer of de foutmelding verschijnt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bepaal het testresultaat en de volgende actie.

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost
    • Mogelijke oorzaak:
      1. Systeemfout
      2. De aansluiting van de 3-weg transparante slang (T-stuk) was niet goed
  • Ja, de foutmelding verschijnt nog steeds >> Neem contact op met de klantenondersteuning
    • Mogelijke oorzaak:
      1. Het moederbord is defect en moet worden vervangen
      2. Het systeem is beschadigd en de RK-kaart moet opnieuw worden geflasht.



Stap 5

Open de zijklep en controleer of de zwarte luchtslang ergens geknikt is.

  • Open de zijklep om de binnenkant van de machine te inspecteren.



  • Controleer de luchtslang op de luchtpomp.


  • Controleer de 3-weg transparante slang.


  • Controleer de luchtslangaansluiting op lekkage. Sluit deze indien nodig opnieuw aan.
  • Controleer het verdere verloop van de luchtslang.

    Overzicht van de luchtslangconfiguratie

    Aan de achterkant van de machine kan een deel van de luchtslang worden geïnspecteerd

    Aan de zijde van de luchtpomp kan een deel van de luchtslang worden geïnspecteerd.

Bepaal het testresultaat en de volgende actie.

  • De luchtslang is niet geknikt >> Stap 6



Stap 5.1

Probeer het geknikte gedeelte van de luchtslang recht te maken en test de luchtstroomwaarde.
Knip de slang niet door. Het doel is hier alleen om kracht uit te oefenen om de slang recht te maken.



Bepaal het testresultaat en de volgende actie.

  • De waarde ligt altijd binnen het normale bereik >> Stap 5.2
  • De waarde is altijd kleiner dan de minimumwaarde >> Stap 4



Stap 5.2

Voer een taak uit en controleer of de foutmelding verschijnt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bepaal het testresultaat en de volgende actie.

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost
    • Mogelijke oorzaak:
      1. De luchtslang was geknikt maar kan worden rechtgemaakt en gerepareerd
  • Ja, de foutmelding verschijnt nog steeds >> Stap 5.3



Stap 5.3

Reset de machine naar de fabrieksinstellingen en controleer of de foutmelding opnieuw verschijnt.

(Hoofdpagina > Machine > Volgende pagina > Reset naar fabrieksinstellingen > Ja)



Bepaal het testresultaat en de volgende actie.

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost
    • Mogelijke oorzaak:
      1. Het systeem heeft gefaald



Stap 6

Reset de machine naar de fabrieksinstellingen en controleer de luchtstroomwaarde.

(Hoofdpagina > Machine > Volgende pagina > Reset naar fabrieksinstellingen > Ja)



Bepaal het testresultaat en de volgende actie.

  • De waarde ligt altijd binnen het normale bereik >> Stap 4.3
  • De waarde is altijd kleiner dan de minimumwaarde >> Stap 4
  • De waarde is altijd hoger dan het maximale bereik >> Stap 6.1
  • De waarde schommelt tussen normaal en de maximale waarde >> Stap 6.1



Stap 6.1

Koppel de driewegslang los van het moederbord en controleer of de waarde daalt.




Bepaal het testresultaat en de volgende actie.

  • De waarde daalt en blijft onder het normale bereik >> Neem contact op met de klantenondersteuning
    • De luchtpomp is defect en moet worden vervangen
    • De luchtslang is ergens geknikt en niet zichtbaar
    • Het moederbord is defect en moet worden vervangen (minder waarschijnlijk)
    • De driewegslang is defect en moet worden vervangen (minder waarschijnlijk)



Neem contact op met de klantenondersteuning

De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX-ondersteuning.
