Beschrijving:
De fout #901 Deur geopend verschijnt tijdens een taak wanneer het systeem detecteert dat de deur wordt geopend.
Het symptoom is meestal dat het systeem geen signaal voor het sluiten van de deur kan detecteren, wat betekent dat het deurpictogram niet kan worden gewijzigd in sluiten. Een ander symptoom is dat de fout willekeurig opduikt tijdens taken, zelfs als de deur goed gesloten is.
Welk symptoom u ook heeft met uw machine, volg de onderstaande stappen één voor één.
Mogelijke oorzaken
|
Voorbereidingsartikelen:
Zelfvoorbereiding:
1｜Superlijm
2｜Magneten x 2 stuks
Stap 1 - Stel de puls in op 0%:
Om veiligheidsredenen stelt u het vermogen in op 0% om er zeker van te zijn dat er tijdens het testen geen pulsen optreden.
Stap 2 - Controleer de magneten voor de deur:

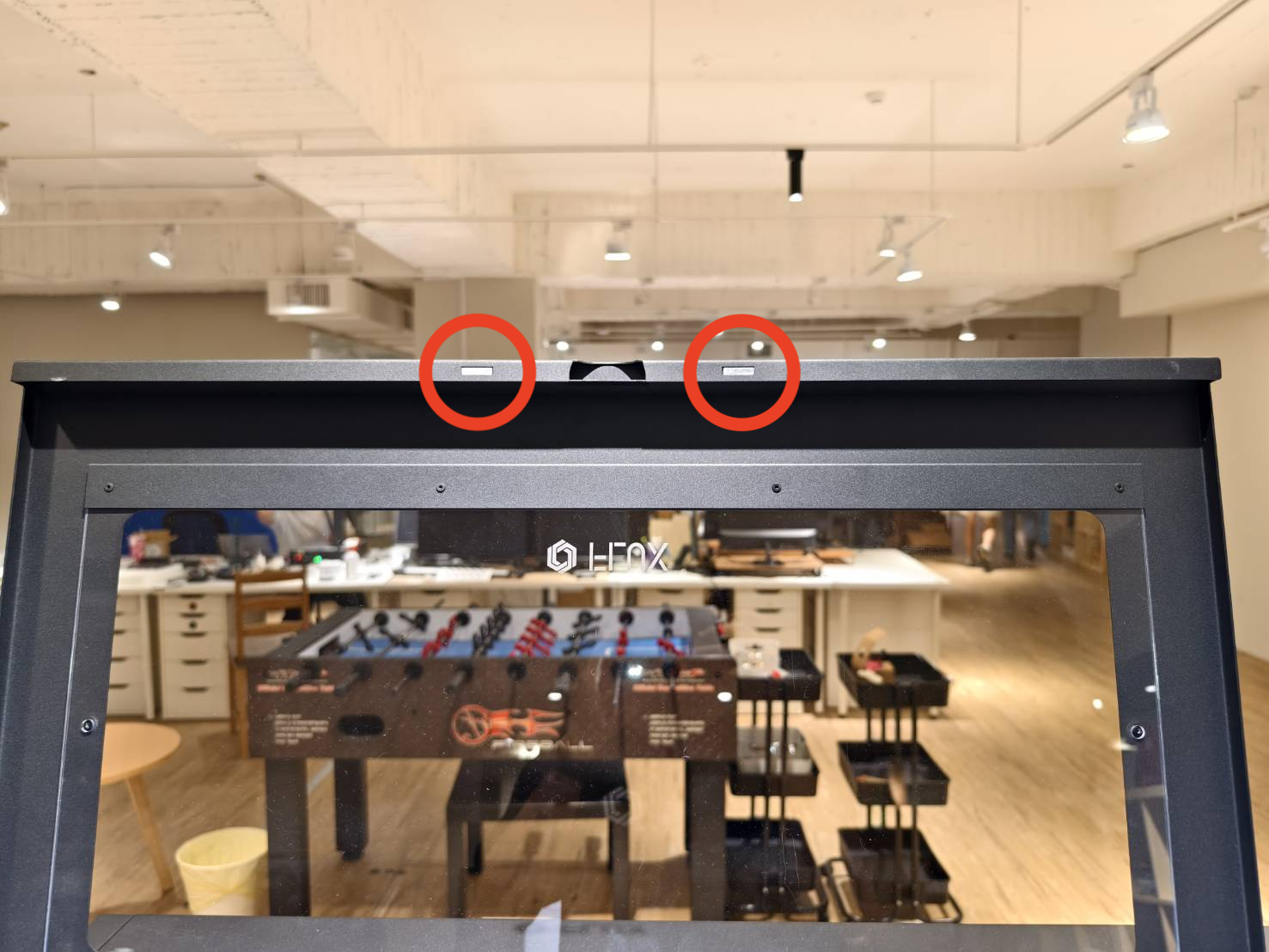

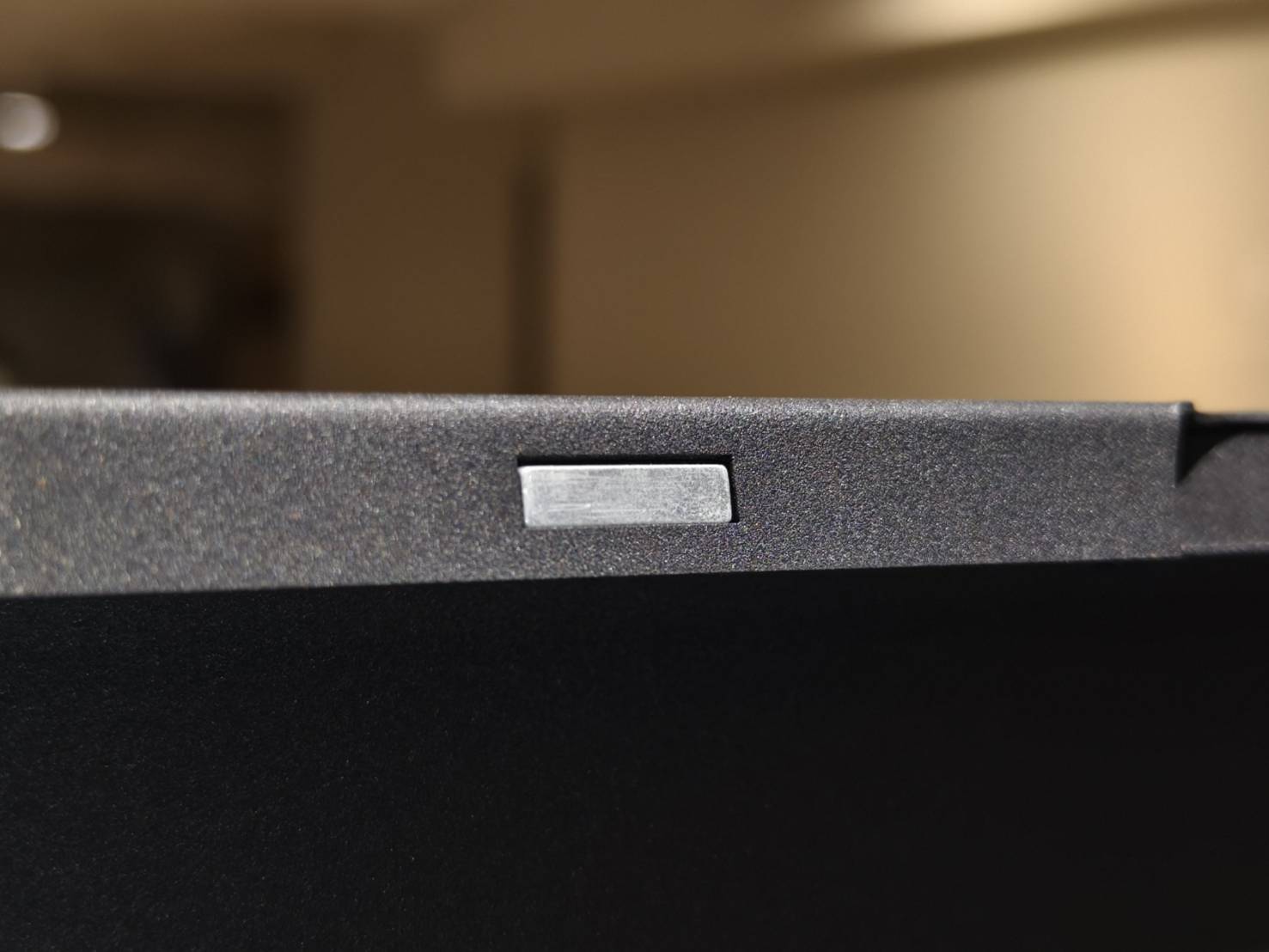

Er zullen twee magneten op de deur zitten. Open de deur om ze te controleren.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
Stap 3 - Controleer de deursensor:
Deze stap begeleidt u bij het testen of de deursensor normaal werkt met behulp van twee externe magneten.
Opmerking:
De volgende foto's of video's worden gedemonstreerd met een HEXA, aangezien de structuur hetzelfde is als Beambox 2.
- De deursensor is ingebed in de chassis LED-lampen. Bekijk de onderstaande video om deze te vinden.
- De deursensor zal dat hebben twee LED-lampjes zijn rood en branden altijd AAN.
- Plaats de magneten dicht bij beide LED-lampen. Het licht zou moeten zijn "helderder" wanneer het een magneet detecteert. Wanneer beide LEDs magneten tegelijkertijd detecteren, wordt een deur-gesloten-signaal aan het systeem afgegeven en wordt het pictogram op het paneel gewijzigd.

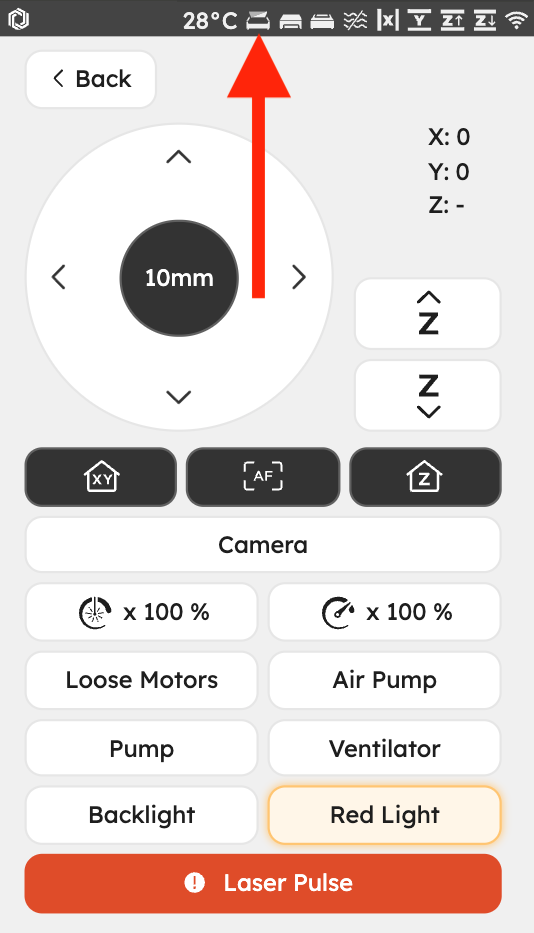

- Ga naar "Onderhouden", wacht tot de homing is voltooid en controleer het deurstatuspictogram.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
|
Stap 4 - Verwijder de kabel van de sensor en controleer het pictogram:
Wanneer de sensor uit het systeem (moederbord) wordt verwijderd, moet het pictogram altijd "Open" blijven.
- Schakel de machine uit en koppel de kabel los.
Zet de machine aan en controleer het pictogram zoals in de onderstaande video.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 4.1 - Sluit de kabel opnieuw aan en test opnieuw met de afstandhouders:
- Schakel de machine uit, sluit de kabel opnieuw aan en zet de machine aan.
- Plaats twee van de magneten op de LED-lampjes van de sensor.
Het licht zou moeten zijn "helderder" wanneer het een magneet detecteert. (Deze foto is gemaakt met een HEXA.)
- Ga naar "Control", wacht tot de homing is voltooid en controleer het deurstatuspictogram.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
|
Stap 5 - Update de firmware opnieuw en test met de magneten
-
Update de firmware naar de nieuwste versie. Raadpleeg de onderstaande link.
Firmware Update Guide
- Plaats twee van de magneten op de LED-lampjes van de sensor.
Het licht zou moeten zijn "helderder" wanneer het een magneet detecteert. (Deze foto is gemaakt met een HEXA.)
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 6 - Controleer de positie van de deursensor:
Het is mogelijk dat de sensor verkeerd is gepositioneerd of is gevallen, waardoor de detectie van magneten mislukt.

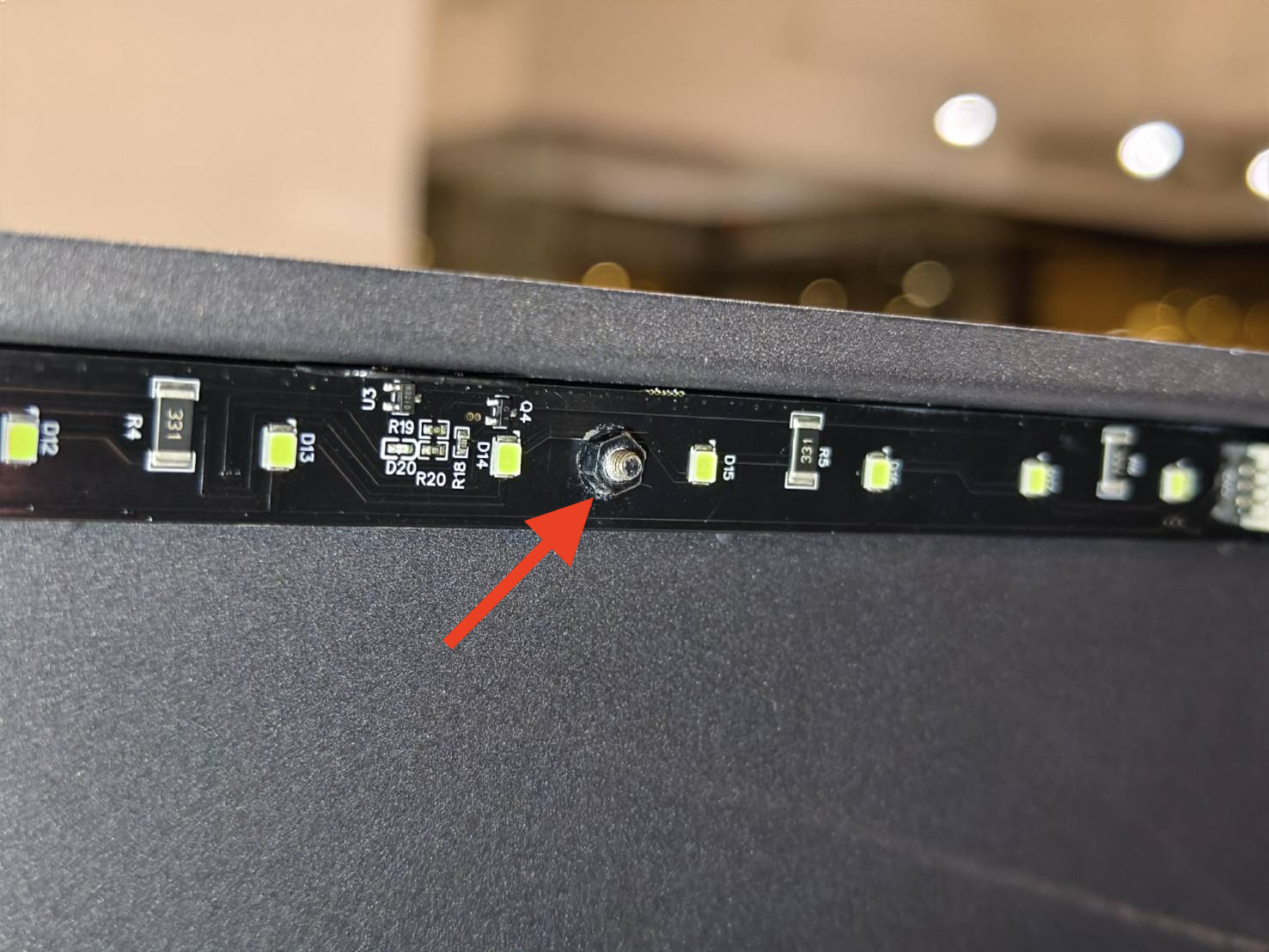

- Meestal zal de sensor eraf vallen, zoals op de onderstaande foto.
(Deze foto is gemaakt met een HEXA.)

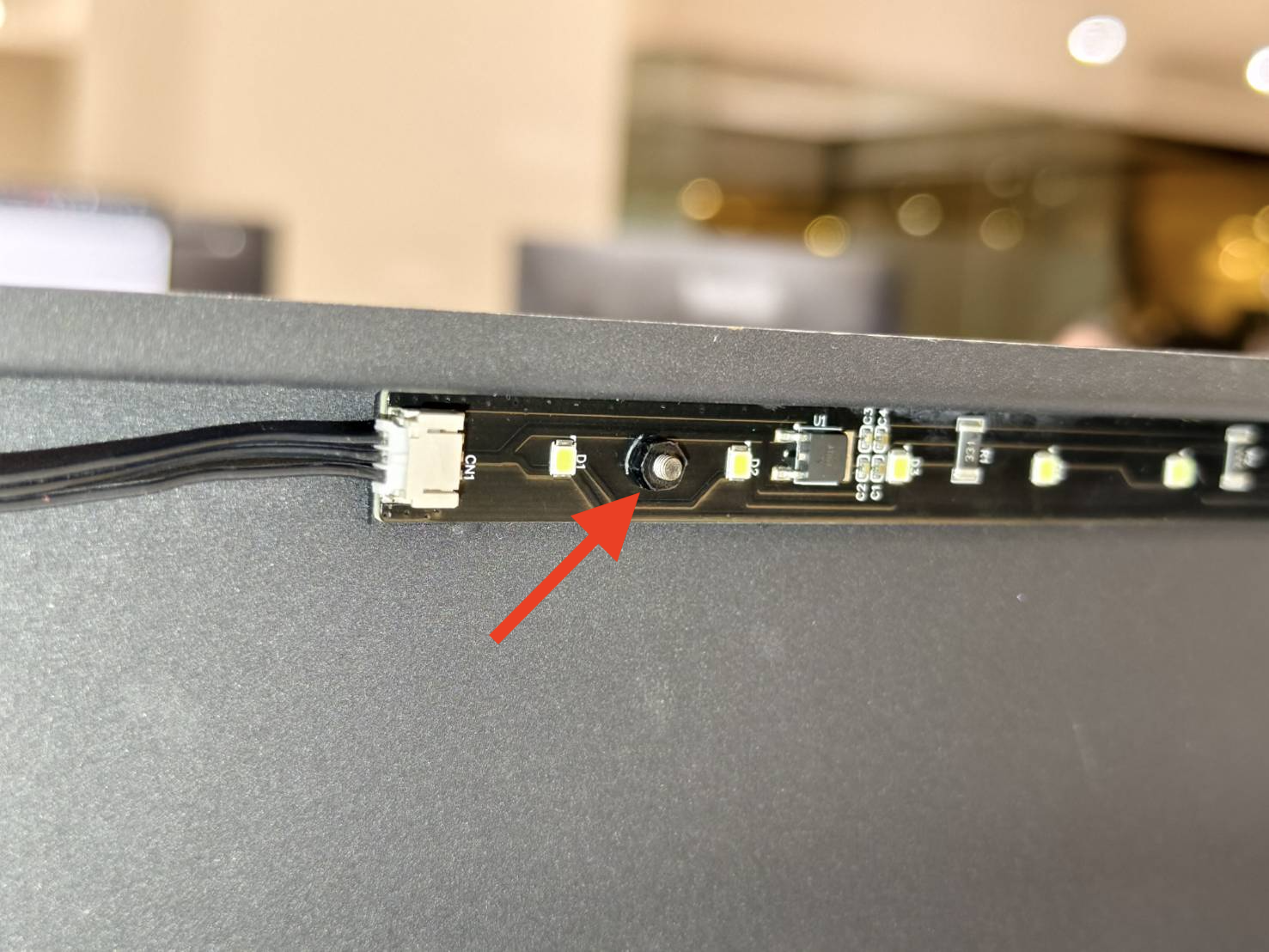

- De juiste positie is dat er geen opening is tussen de sensor en de bovenkant van het metalen frame.
(Deze foto is gemaakt met een HEXA.)
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 6.1 - Herpositioneer de sensor:
- Controleer of de zeskantmoeren stevig zijn vastgedraaid en plaats de sensor opnieuw in de draadstang.
|
|
Stap 7 - Deursluittest:
Verwijder de magneten en sluit de deur om de status van het pictogram en ook de reactie van de rode LED-lampjes op de sensor te controleren.
- De rode LED-lampjes moeten beide helderder zijn als de deur gesloten is.

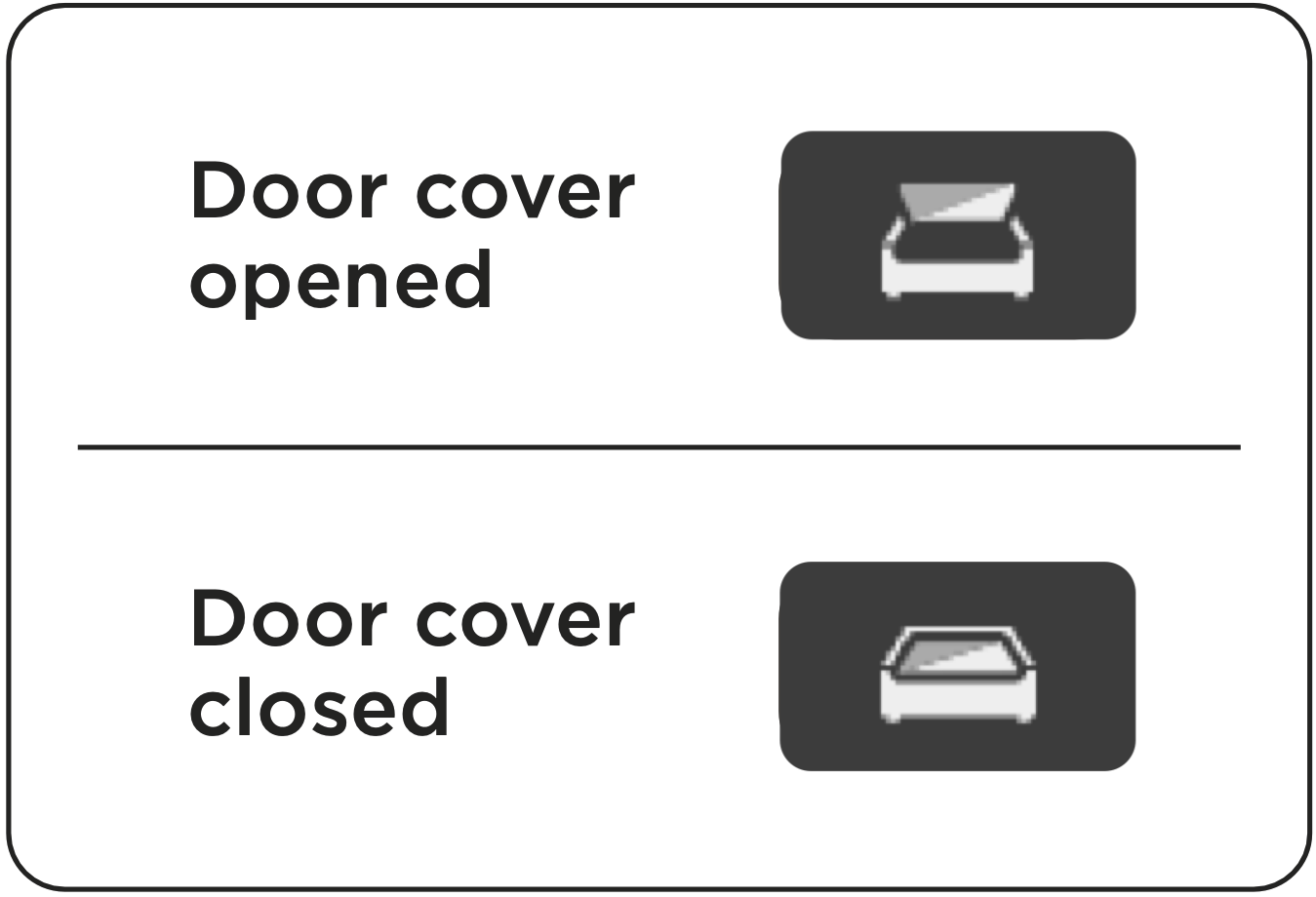

- Het deurpictogram moet gesloten zijn als de deur sluit en open zijn als de deur opengaat.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
Stap 8 - Flash de RK board opnieuw en update de firmware
Soms, als het besturingssysteem beschadigd is, kunnen er willekeurige fouten optreden.
- Volg de gids en flash de RK board opnieuw.
-
Update de firmware naar de nieuwste versie. Raadpleeg de onderstaande link.
Firmware Update Guide
- Voer na de update een willekeurige taak uit en kijk of #901 opnieuw verschijnt.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 9 - Rapporteer aan de lokale reseller of FLUX Support:
- Volg de instructies in de onderstaande link om een probleem op de juiste manier te melden aan uw lokale reseller of FLUX-ondersteuning. [Contact opnemen met klantenservice]
*De in dit artikel verzamelde informatie, zoals foto's of video's die het probleem van uw machine laten zien, moet worden gedeeld met de reseller of FLUX Support.
#END
