Nauwkeurige focus en kalibratie kunnen de preview-afbeelding nauwkeuriger maken en de graveerpositie consistent maken met de preview-positie.
Testitems:
1. Bevestig het juiste focusvlak:

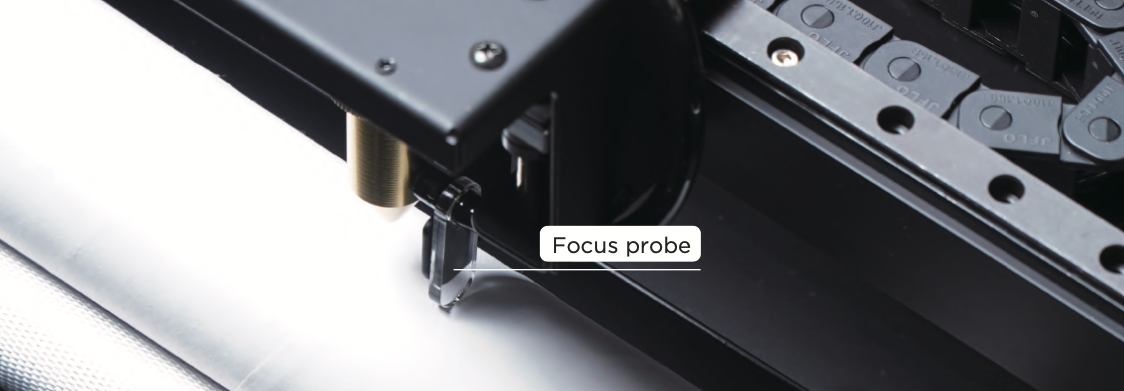

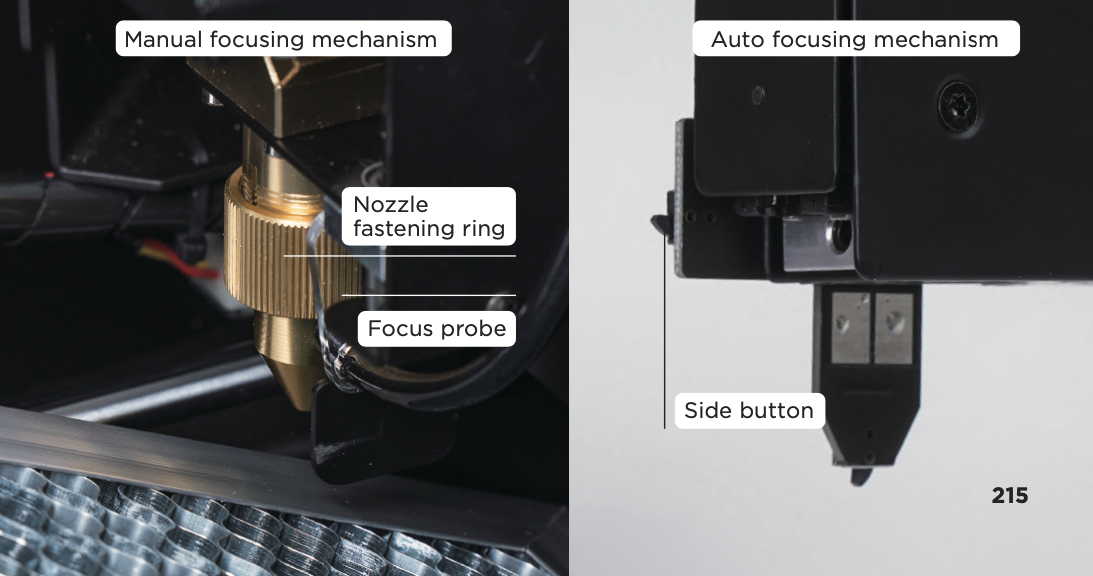

Handmatig scherpstellen: Wanneer de focussonde naar beneden is gedraaid, moet deze het oppervlak van het graveermateriaal raken. Elke keer dat u materiaal van verschillende dikte verandert, moet u de hoogte
van de laserkop aanpassen om de juiste focus te garanderen.
Autofocus: Dubbelklik op de zijknop aan de zijkant van de autofocus-add-on
boven het graveermateriaal om de laserkop automatisch het juiste focusvlak te laten bereiken. Bij het graveren, als de focus niet correct is, zal de laserstraal dikker zijn dan de laserstraal met de juiste focus.
Voor machines met de Autofocus-add-on geïnstalleerd, raadpleeg de volgende link voor de tutorial - Klik hier
Dikker object: Wanneer het object dikker is of wanneer de roterende add-on wordt gebruikt, kan de zijkant van het object door de camera worden vastgelegd. Alleen de objecten op het focusvlak kunnen worden samengevoegd. De onscherpe afbeelding en onnauwkeurige stitching veroorzaakt door het hoogteverschil is normaal. Zorg ervoor dat u zich richt op het oppervlak van het graveermateriaal en het hoogste punt van het graveermateriaal bij het gebruik van de roterende add-on.

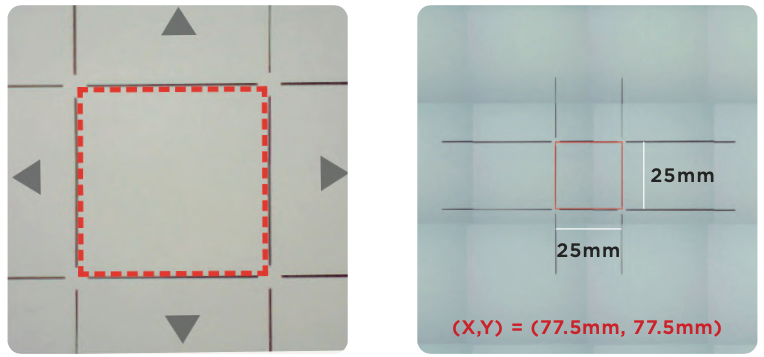

2. Volledige camerakalibratie (linker afbeelding):
Na blootstelling aan schokken en trillingen tijdens transport, uitlijning van het optische pad en Reset naar fabrieksinstellingen, enz., moet alles opnieuw worden gekalibreerd. De kalibratiestappen zijn zoals beschreven in【Beam Studio Tutorial】Stap 2 .
Er zijn twee kalibratiedoelen:
a. Het rode vierkant moet zich in het midden van het kalibratievenster bevinden.
b. De buitenkant van het rode vierkant moet worden uitgelijnd met het middelste vierkant van de rasterlijnen
3. Bevestig het kalibratieresultaat (rechter afbeelding):
Teken een vierkant op (X,Y) = (77.5mm, 77.5mm) met een breedte W en hoogte H van 25mm en zorg ervoor dat het vierkant overlapt met het middelste vierkant van de rasterlijnen. Als het niet past, stel dan opnieuw scherp op het papier en kalibreer de camera opnieuw.
Probleemoplossingsrecords:
1. Afbeeldingsbestand: Als er nog steeds een verschil is tussen het resultaat en de voorbeeldpositie na het gebruik van een SVG-bestand en het bevestigen van het juiste scherptevlak en nauwkeurige camerakalibratie, verstrek dan het SVG-bestand aan uw wederverkoper en laat het engineeringteam assisteren.
