LightBurn Bridge-kabel - beamo

Disclaimer

Om LightBurn te gebruiken voor het aansturen van beamo, dient u de officiële versie van de LightBurn-software te downloaden. Aangezien LightBurn software van derden is, kan FLUX niet aansprakelijk worden gesteld voor enig verlies veroorzaakt door het gebruik ervan.

De firmware van beamo heeft diverse tests ondergaan, maar het blijft mogelijk dat sommige functies van de LightBurn-software niet compatibel zijn met de machine. Als er fouten optreden vanwege incompatibiliteit, volg dan de instructies in de onderstaande link om het probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]

Voordat u begint

1. Werk de firmware bij naar versie 4.2.1 of hoger.

- Selecteereer "MACHINE → Bijwerken naar de nieuwste firmware" op het bedieningspaneel van de beamo.
- U kunt de firmware ook bijwerken via Beam Studio
Download de firmware van de officiële website. Klik vervolgens op "Machine → Firmware bijwerken" Werk vervolgens de machinefirmware bij naar de geselecteerde versie door het firmwarebestand op uw computer te selecteren.

2. Download dit configuratiebestand: beamo_Preset

Opmerking: Het configuratiebestand dat we hebben verstrekt, bevat de GCode- en baudrate-instellingen. Als u het configuratiebestand niet gebruikt, stel deze dan apart in bij de 'Apparaatinstellingen'. (Raadpleeg dit artikel voor meer informatie)

LightBurn-instellingen

Om LightBurn te downloaden, klik hier.

1. Open LightBurn en klik op 'Apparaten' in het Laser tabblad.

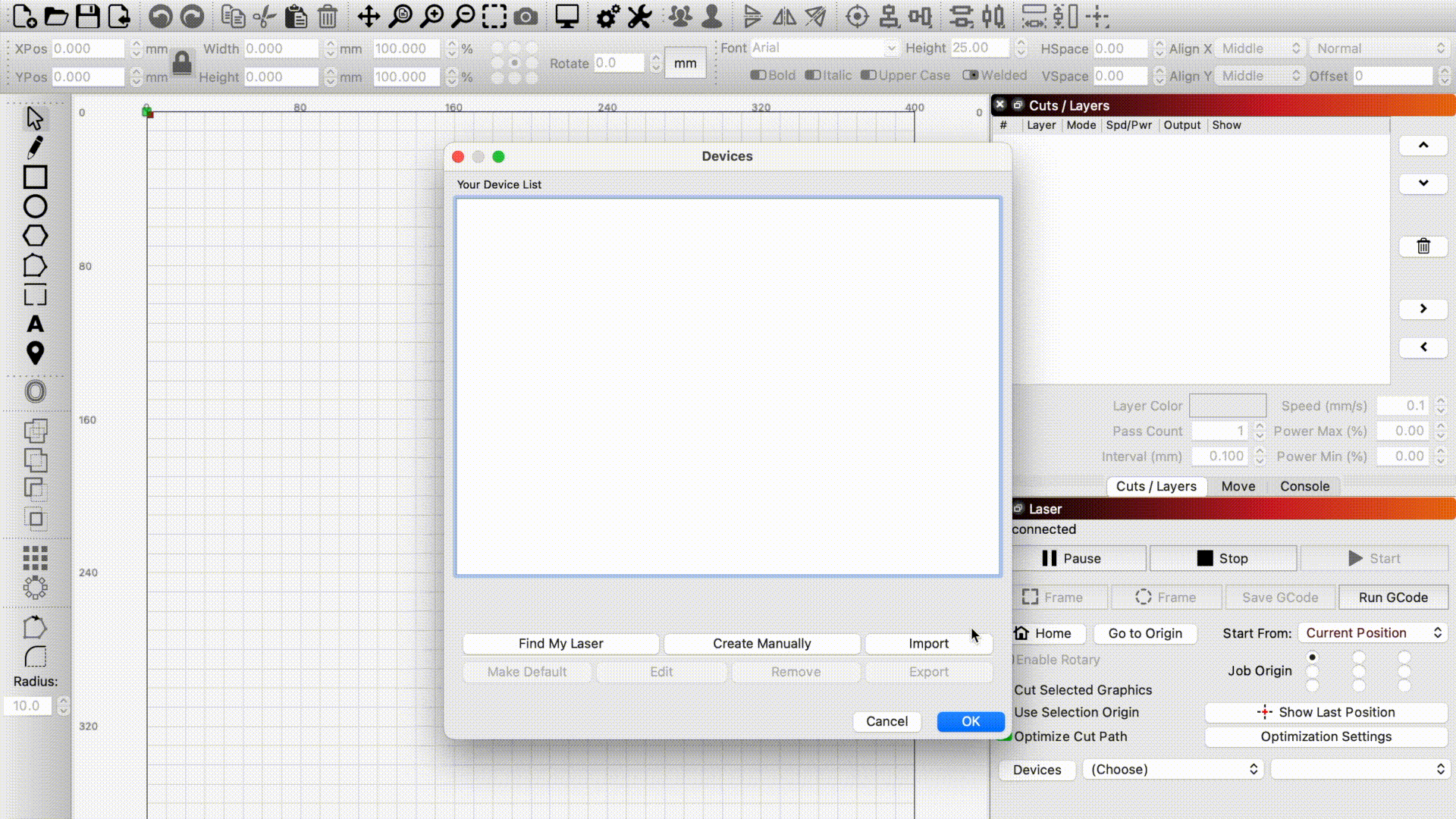

2. Klik op 'Importeren' om het bestand te importeren dat beamo_Preset u hebt gedownload.

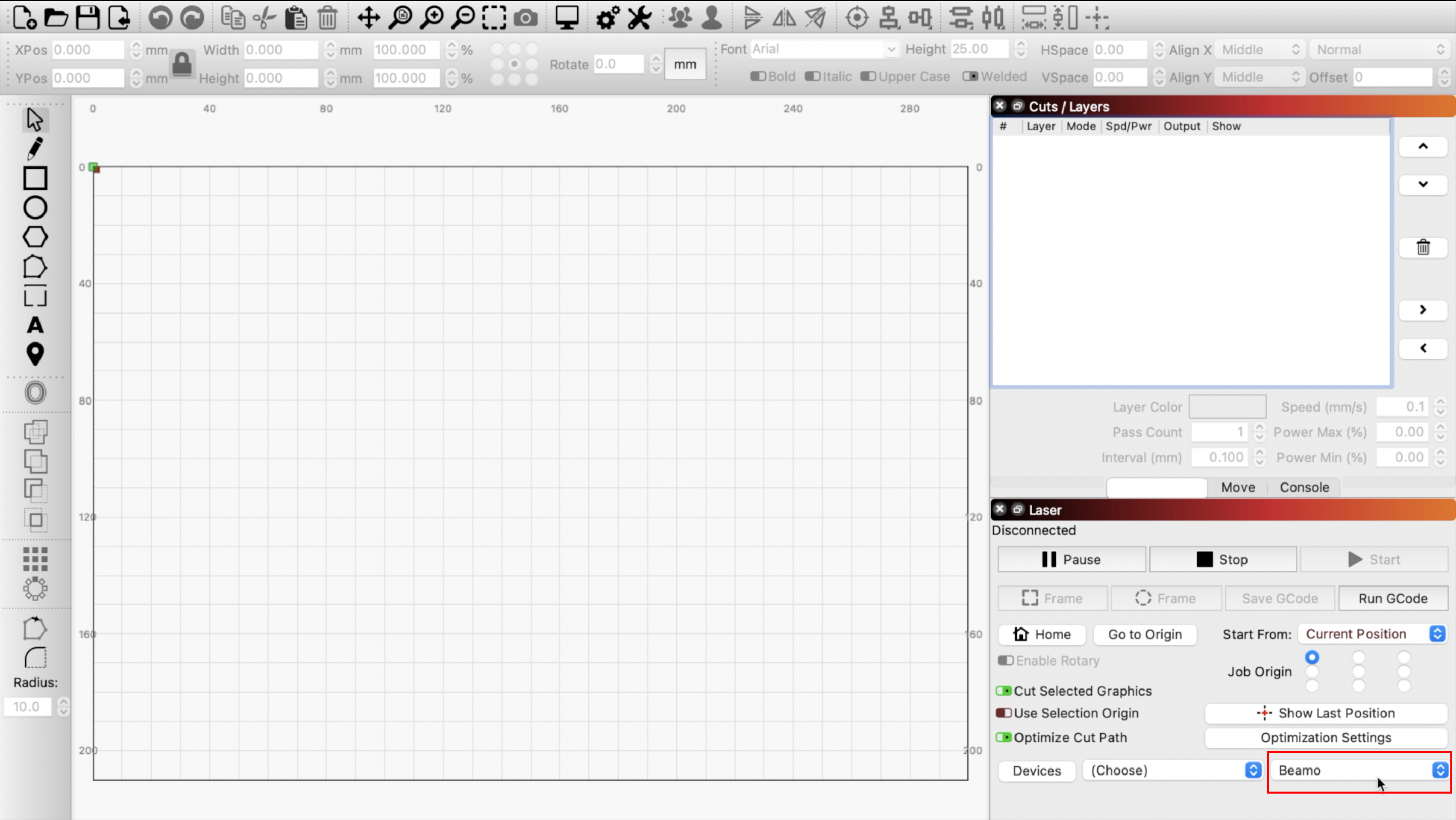

3. De volgende apparaatinformatie wordt weergegeven zodra het bestand succesvol is geïmporteerd.

Verbind uw computer met de machine met behulp van de LightBurn Bridge-kabel

1. Steek de LightBurn-kabel in de USB-poort aan de zijkant van de machine.

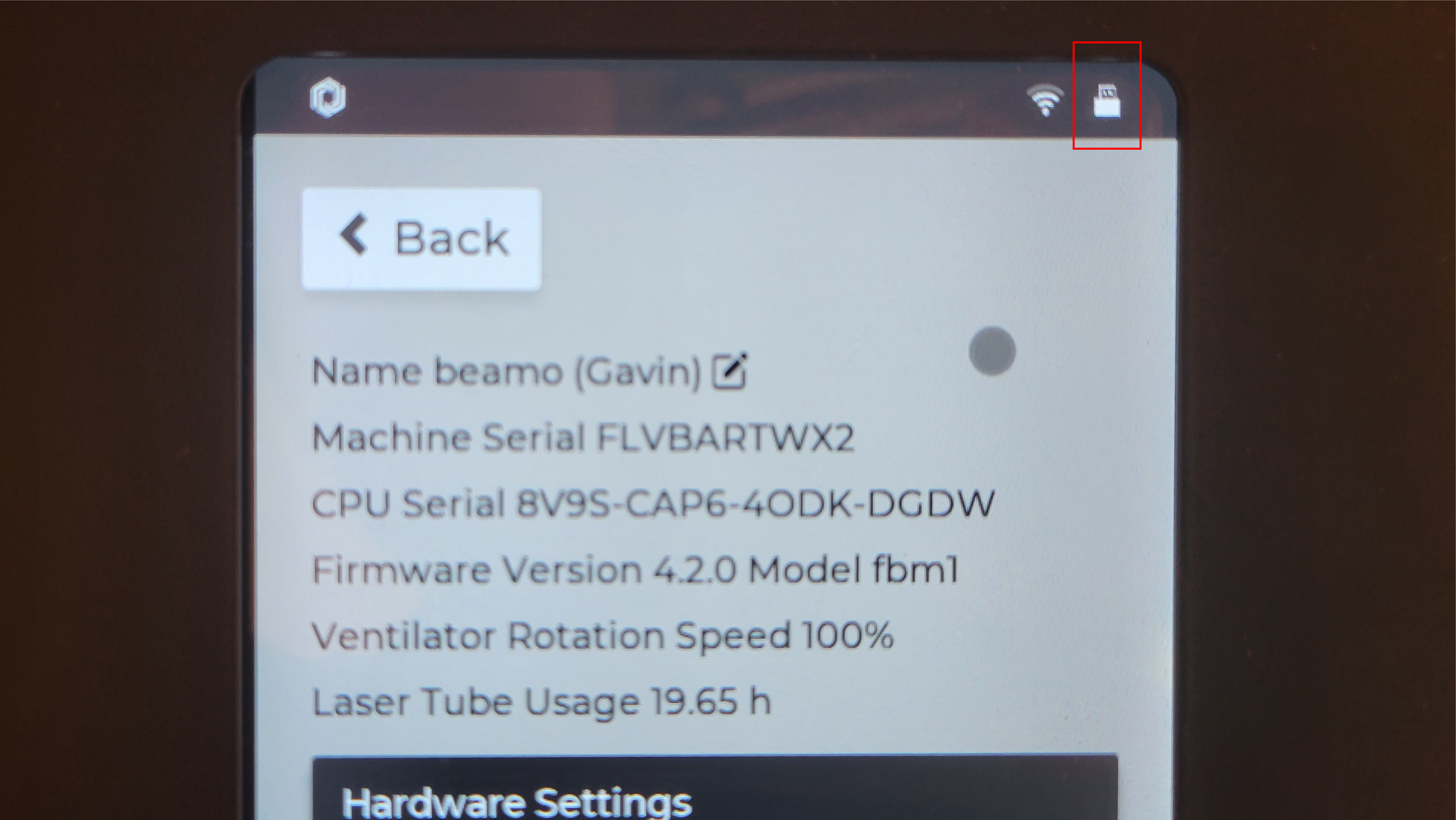

（Het USB-pictogram verschijnt in de rechterbovenhoek van het machinepaneel om aan te geven dat er een succesvolle verbinding tot stand is gebracht.）

2. Sluit het andere uiteinde van de LightBurn Bridge-kabel aan op de computer.

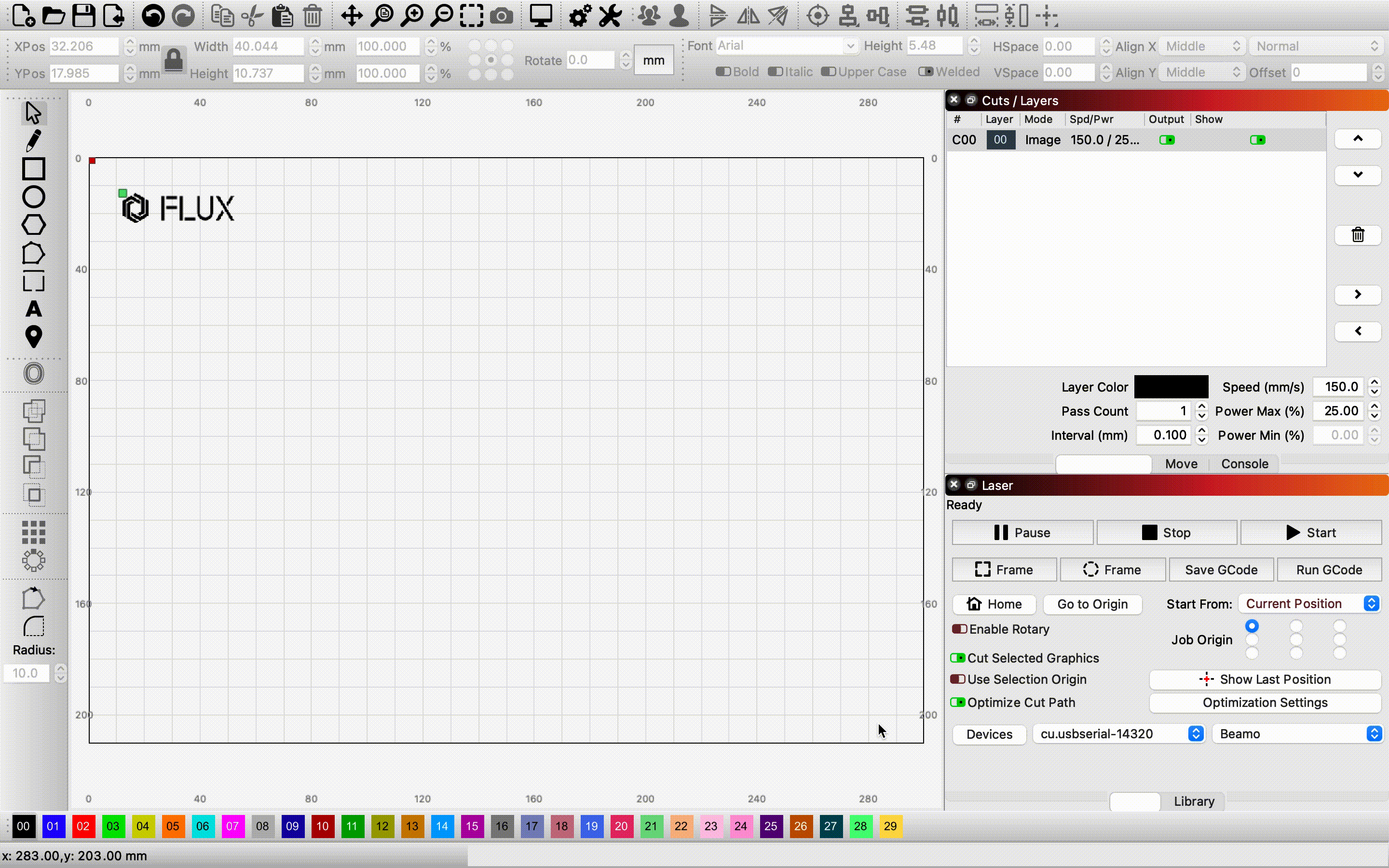

3. Selecteereer de juiste USB-poortnaam. Het kiezen van de verkeerde poort zal resulteren in een mislukte verbinding. U moet mogelijk verschillende poorten proberen. Als de verbinding succesvol is, zal de volgende informatie verschijnen in het Console-tabblad.

Homing-test

Als de computer succesvol verbonden is met de machine, zal de machine automatisch beginnen met homen. Zo niet, klik dan op de home-knop om te bepalen of de homingfunctie werkt.

Bediening starten

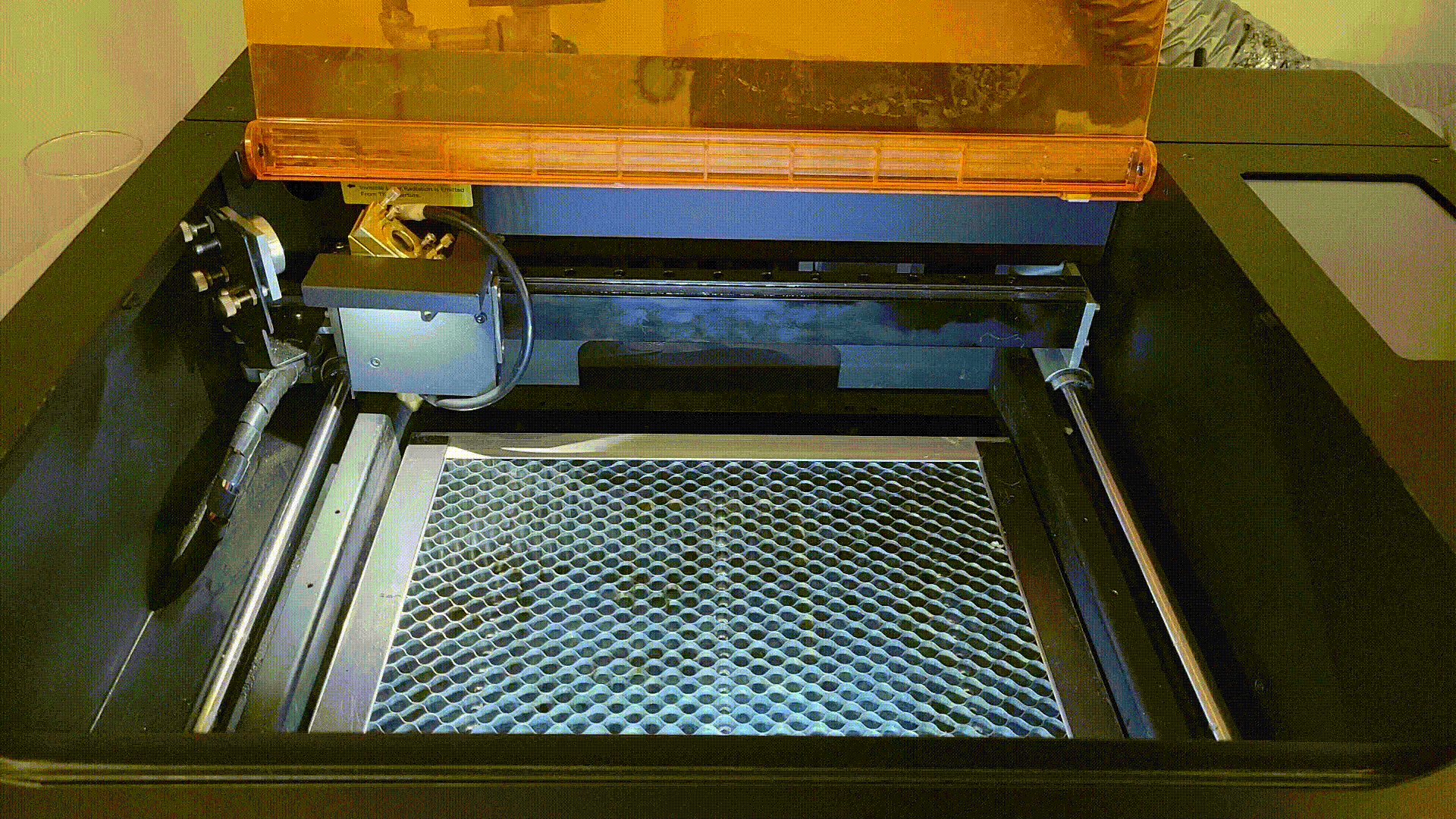

1. Plaats het materiaal in de machine

2. Scherpstellen

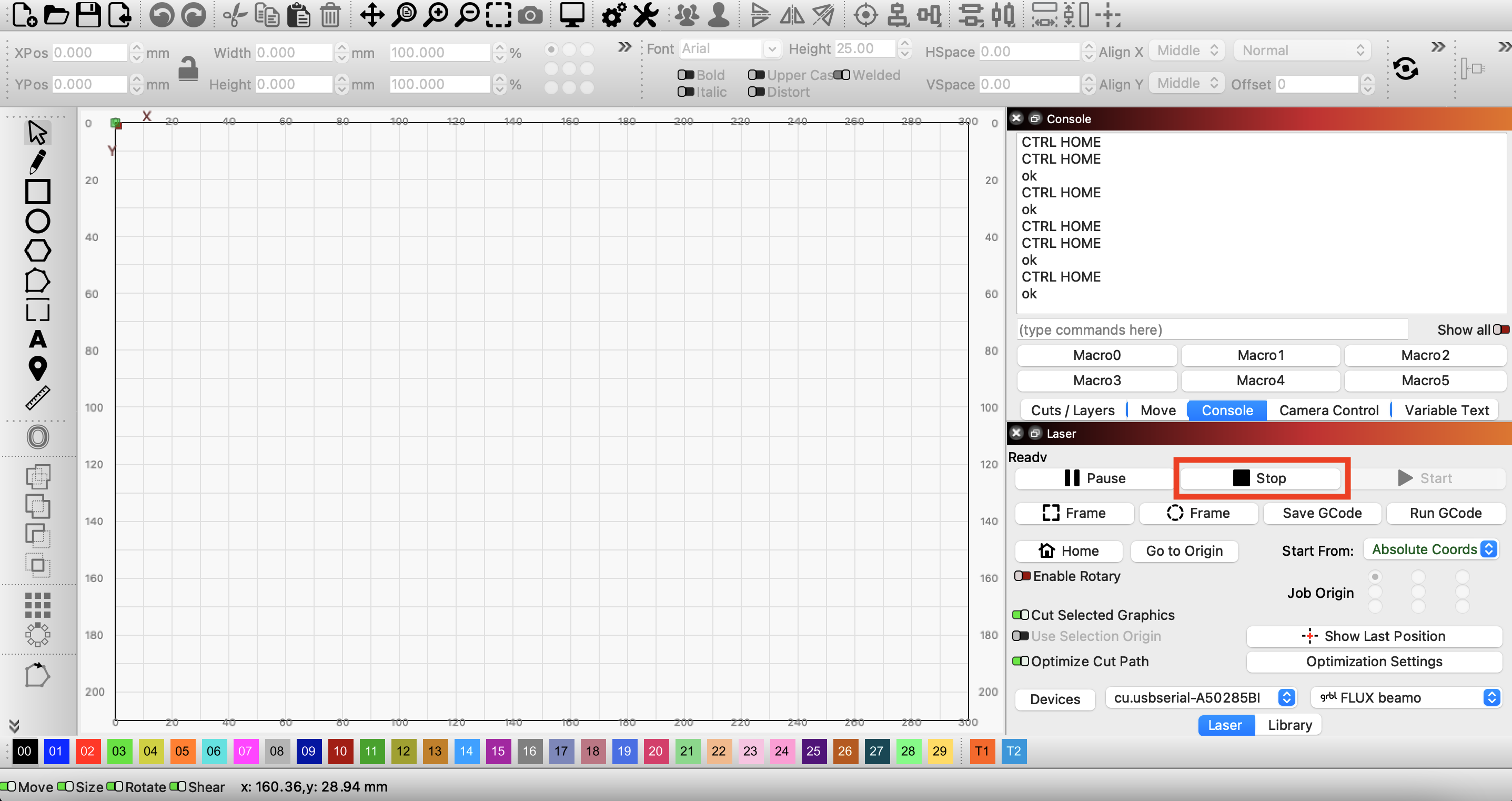

- Klik op de "Stop" knop in het "Laser" paneel om de motor vrij te geven.

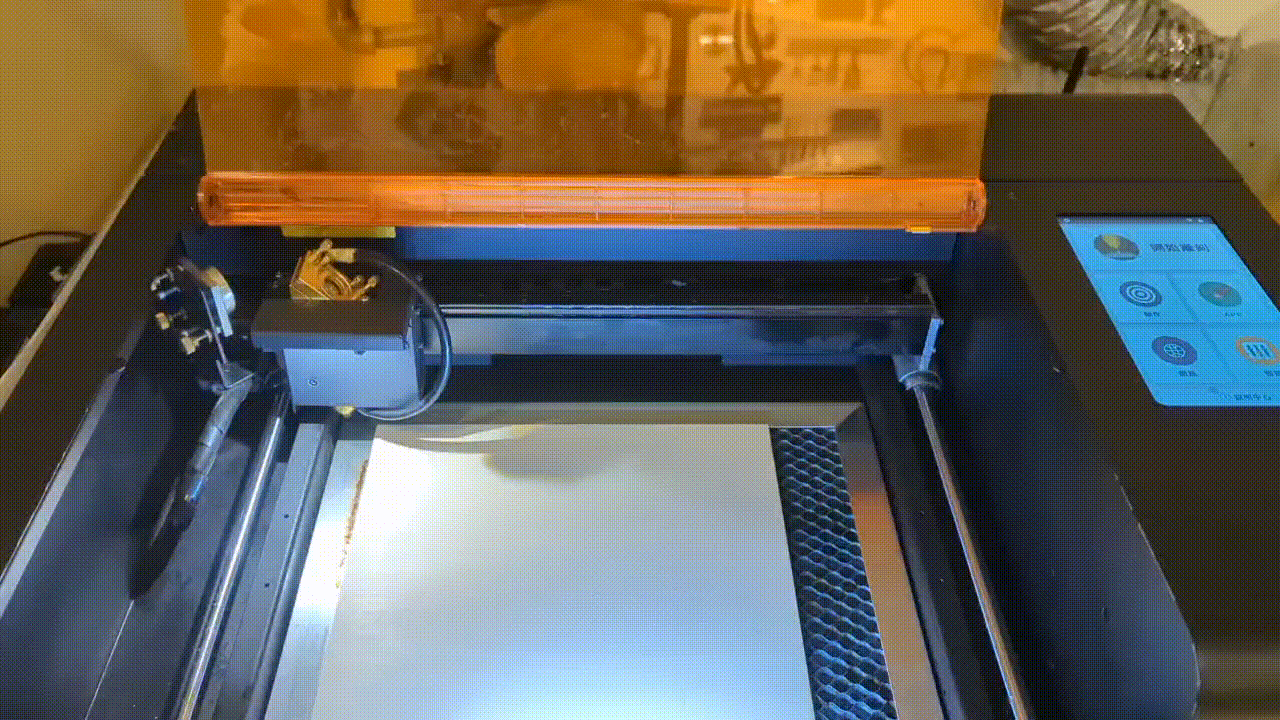

- Verplaats de laserkop boven het materiaal.

- Pas de focus aan
Er zijn twee manieren om de focus op de beamo aan te passen, afhankelijk van of het een standaardmodel is of een model met een autofocus-uitbreiding. Volg dit artikel om te bedienen. (Zorg ervoor dat de focusafstand correct is ingesteld voor elke graveer-/snijbewerking.)

Let op:

• Zorg ervoor dat de machine de motor automatisch vrijgeeft binnen 3 minuten na de LightBurn-besturing. Als de motor langdurig vergrendeld blijft, kan dit de machine beschadigen. (Klik op het "Stop" knop in het "Laser" paneel om de motor vrij te geven)
• Als u de laserkop na het vrijgeven van de motor hebt verplaatst, vergeet dan niet op 'Home' te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsingen.

3. Importeer een bestand in LightBurn

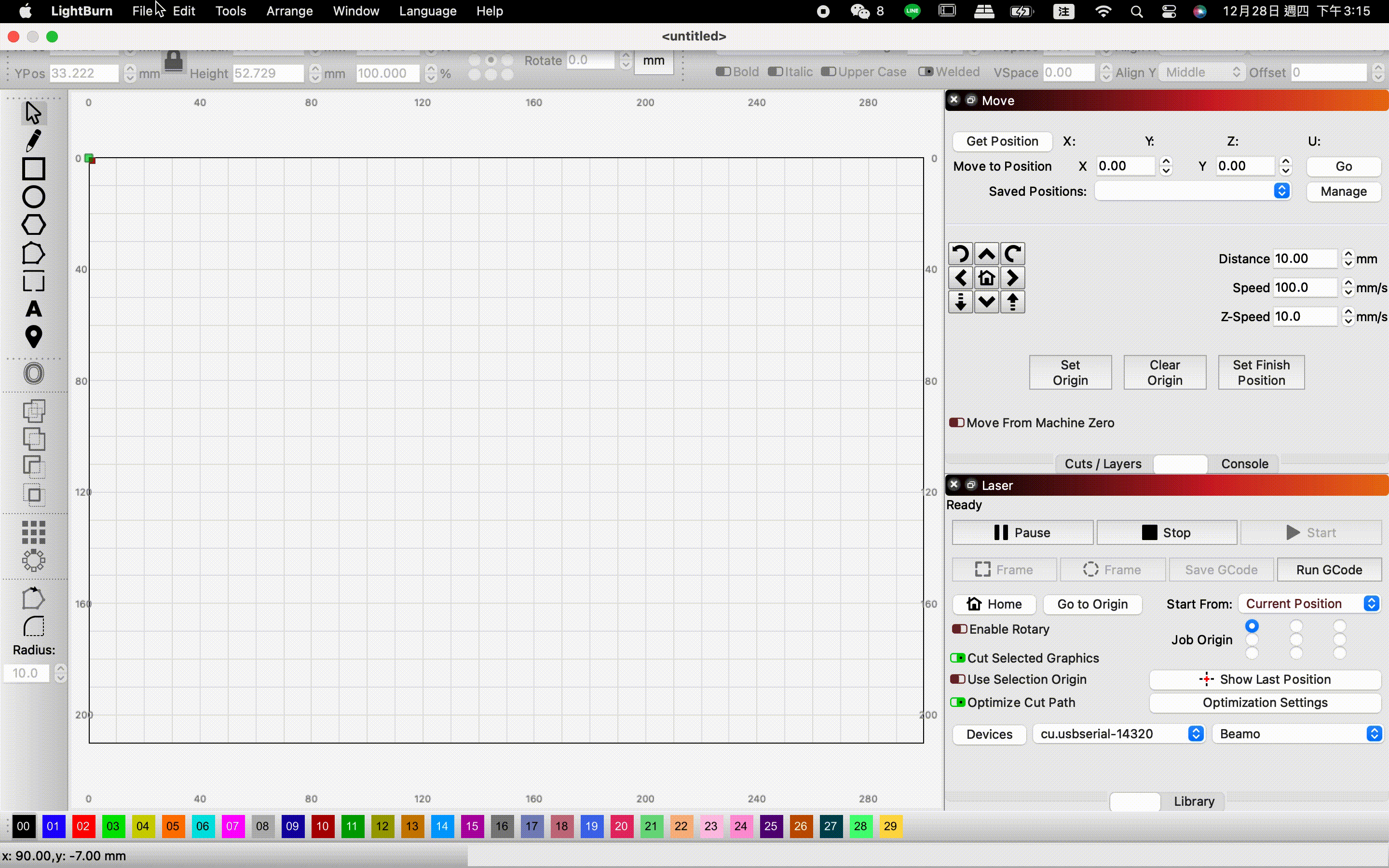

Klik op het pictogram hierboven om het bestand te importeren, of sleep het bestand rechtstreeks naar het werkgebied.

4. Stel de parameters in

Klik op een patroon of laag en stel de parameters in de rechterbenedenhoek van Cuts / Layers tabblad.

5. Schakel het 'Overscanning' effect in

- Als de laag is ingesteld op "Fill, Fill + lijn, Afbeelding of Offset Fill" modus, raden we aan om de "Overscanning" functie in te schakelen.

- Dubbelklik op een laag om toegang te krijgen tot de "Snij-instellingen Editor". Schakel het Overscanning-effect in en voer het percentage in.

Let op: Parameterinstellingen verschillen per snelheid en materiaal. Raadpleeg de "Aanbevolen instellingen voor materiaalparameters" onderaan dit artikel.

6. Stel de startpositie in

Selecteer "Absolute Coördinaten" in de vervolgkeuzelijst "Start Vanaf" in het Laser tabblad.

Opmerking: De werking van "Absolute Coördinaten" is zeer vergelijkbaar met Beam Studio, dus we raden het ten zeerste aan voor gebruikers met ervaring met Beam Studio.

Absolute coördinaten

Het hoofdbewerkingsvenster dat u ziet, vertegenwoordigt het werkgebied van uw machine. Alles wat u in dat gebied plaatst, wordt op de overeenkomstige plaats op uw machine gesneden.

7. Klik op "Home" in het Laser-paneel.

Als u de laserkop na het vrijgeven van de motor hebt verplaatst, vergeet dan niet op 'Home' te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsingen.

8. Voorbeeld werkbereik

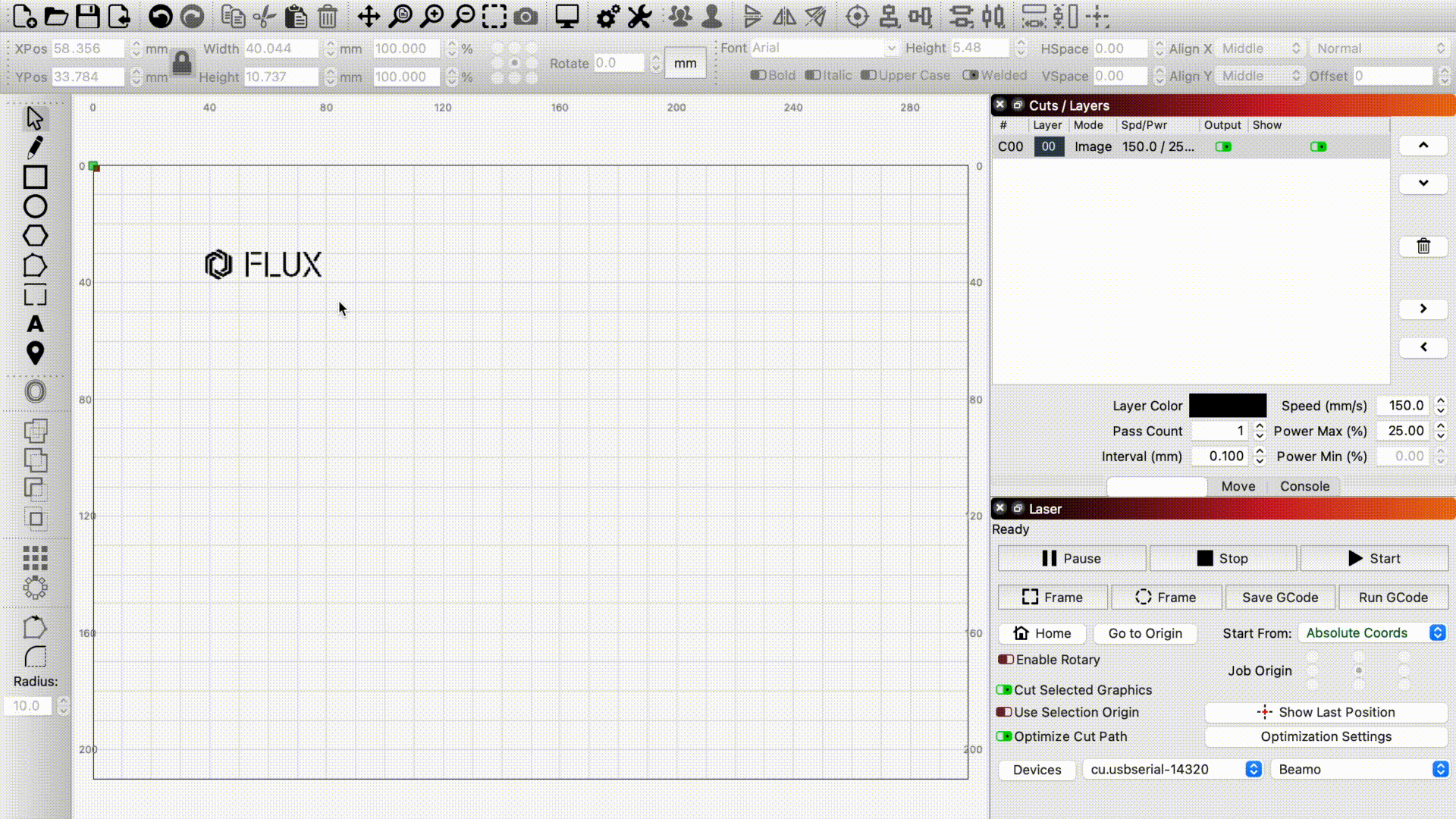

Selecteereer de afbeelding die u wilt voorvertonen en klik op "Frame" om te zien of het patroon op de verwachte positie wordt gegraveerd.

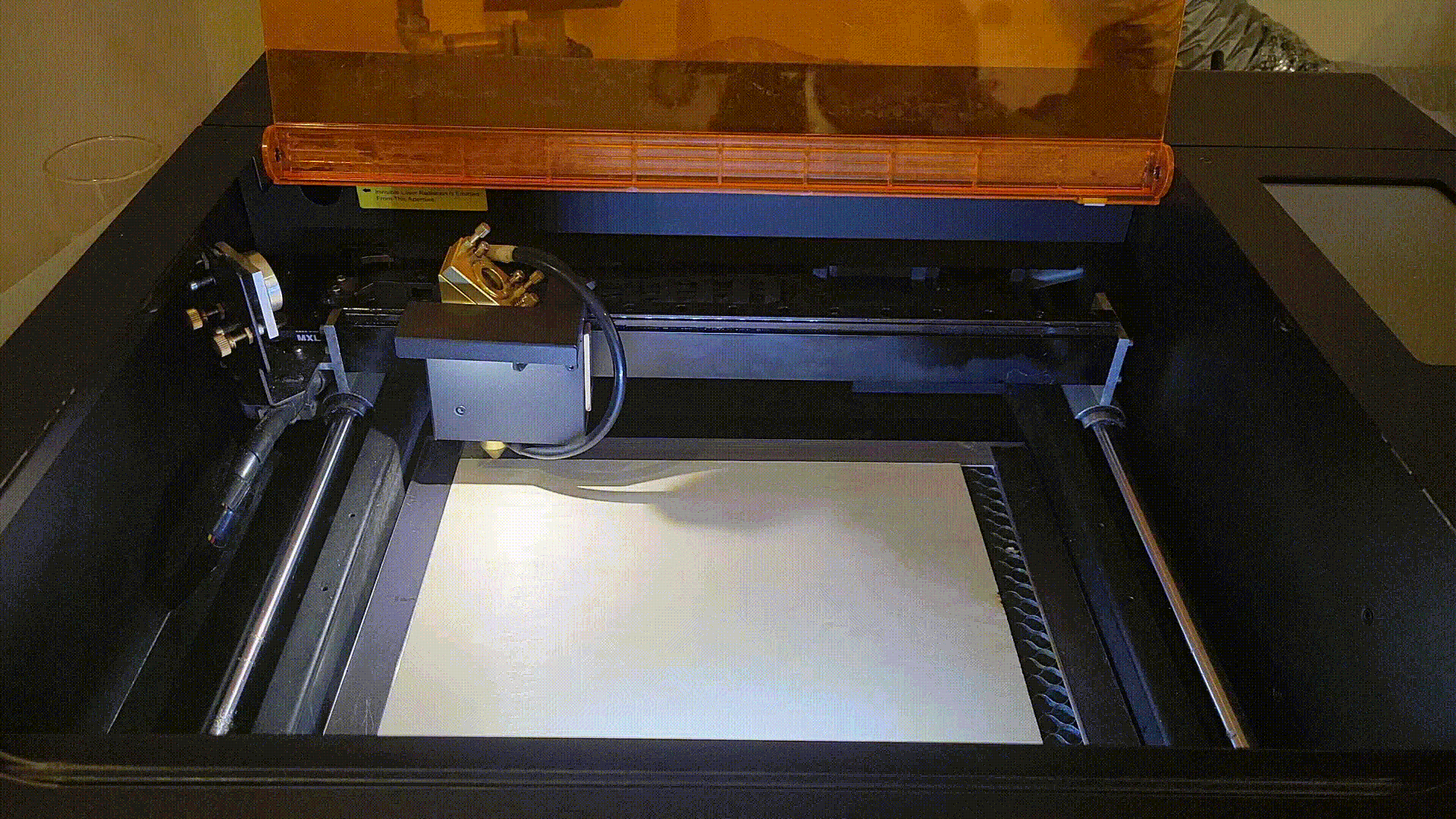

9. Sluit de deur

10. Klik op "Home" en verzend de opdracht

Selecteereer de afbeelding en klik op "Start" in het Laser om de opdracht te verzenden.

Let op: Het verwijderen van de kabel tijdens de uitvoering van het project zal de bewerking stoppen. Zorg ervoor dat de kabel goed is aangesloten tijdens de uitvoering van de opdracht.

11. Graveerresultaten

Opmerking: Als het graveerresultaat wazig, onduidelijk of licht van kleur is, controleer dan of de laserkop correct is scherpgesteld.

____________________________________________________________________________________

Naast Absolute coördinaten zijn er andere opties om LightBurn te vertellen hoe het patroon binnen het werkgebied van uw machine moet worden geplaatst.

Huidige positie

De opdracht snijdt/graveert op basis van de huidige positie van de laserkop.

Opdrachtoorsprong

Instelling "Opdrachtoorsprong" zal LightBurn vertellen hoe de taak ten opzichte van de laser moet worden gepositioneerd.

(De groene "Taakorsprong"-indicator in het hoofdbewerkingsvenster verplaatst zich wanneer u uw instellingen wijzigt.)

____________________________________________________________________________________

Aanbevolen instellingen voor materiaalparameters

beamo

____________________________________________________________________________________

Rotatiegraveren

Volg LightBurn Bridge-kabel - beamo Rotary Module 1.0 om te bedienen.
