LightBurn Bridge-kabel - beamo roterende module

Voordat u begint

Installeer de Rotary Module 1.0

Volg deze instructies om de Rotary Module 1.0 te installeren: dit artikel.

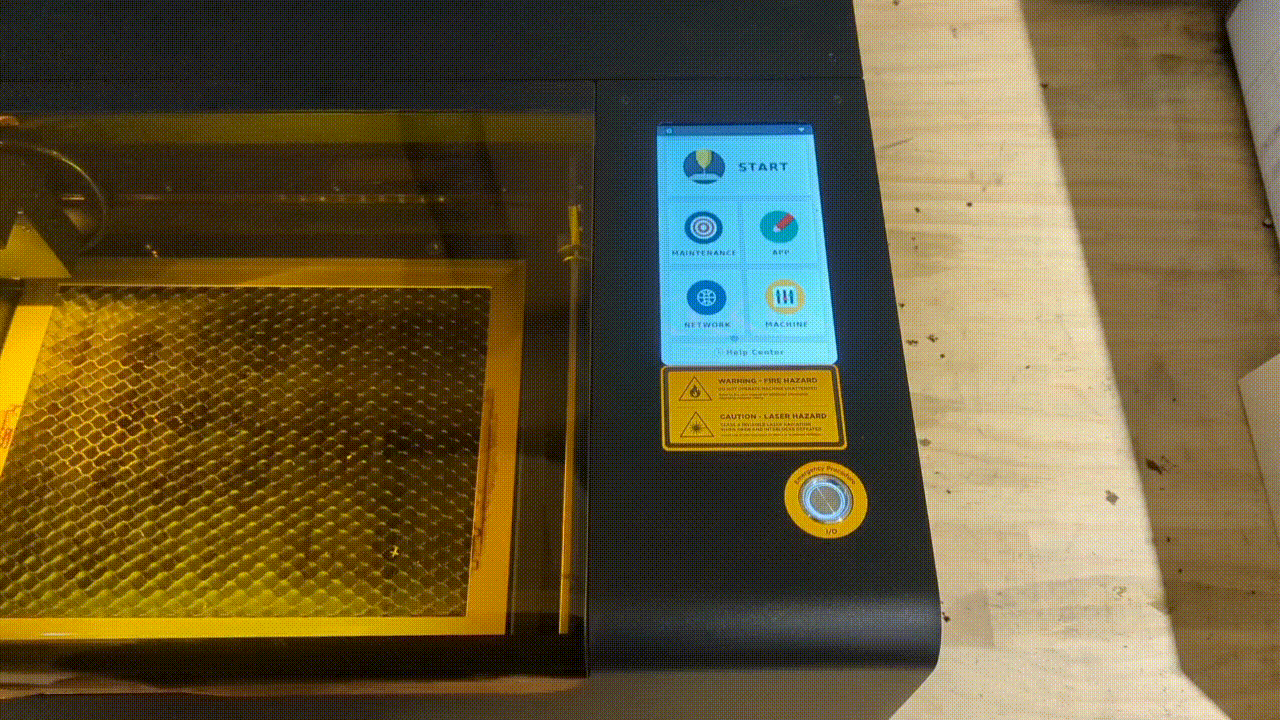

Let op: Schakel de machine uit voordat u de Rotary installeert.

LightBurn-instellingen

1. Importeer het configuratiebestand en verbind uw computer met de machine via de LightBurn Bridge-kabel. Raadpleeg LightBurn Bridge Cable - beamo voor meer informatie.

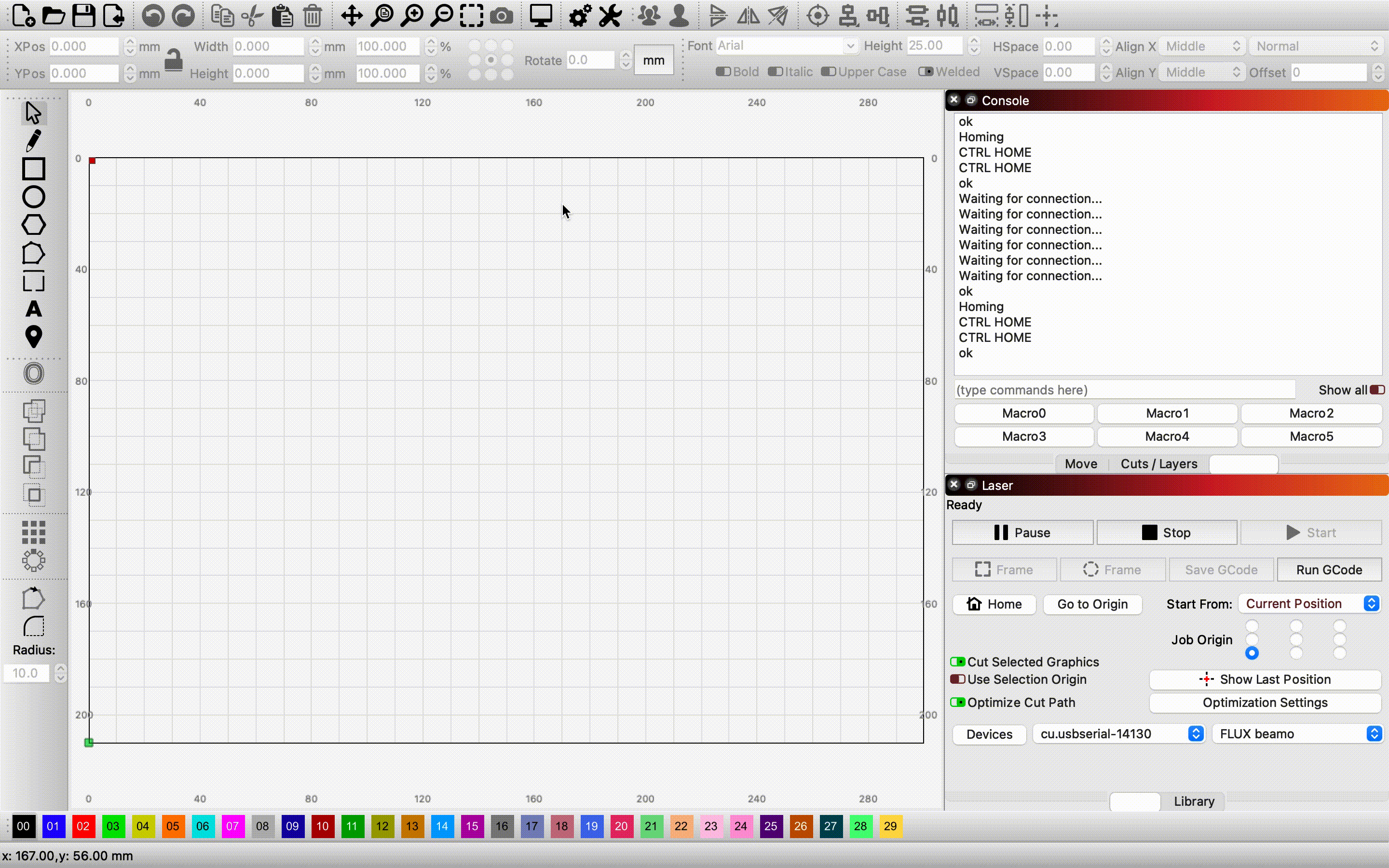

2. Open LightBurn en klik op 'Apparaten' in het Laser tabblad. ➡️ Activeer 'Rotary inschakelen weergeven in hoofdvenster' in het instellingenvenster dat verschijnt en klik op "OK".

3. Schakel in "Rotatie inschakelen" op het rechterpaneel.

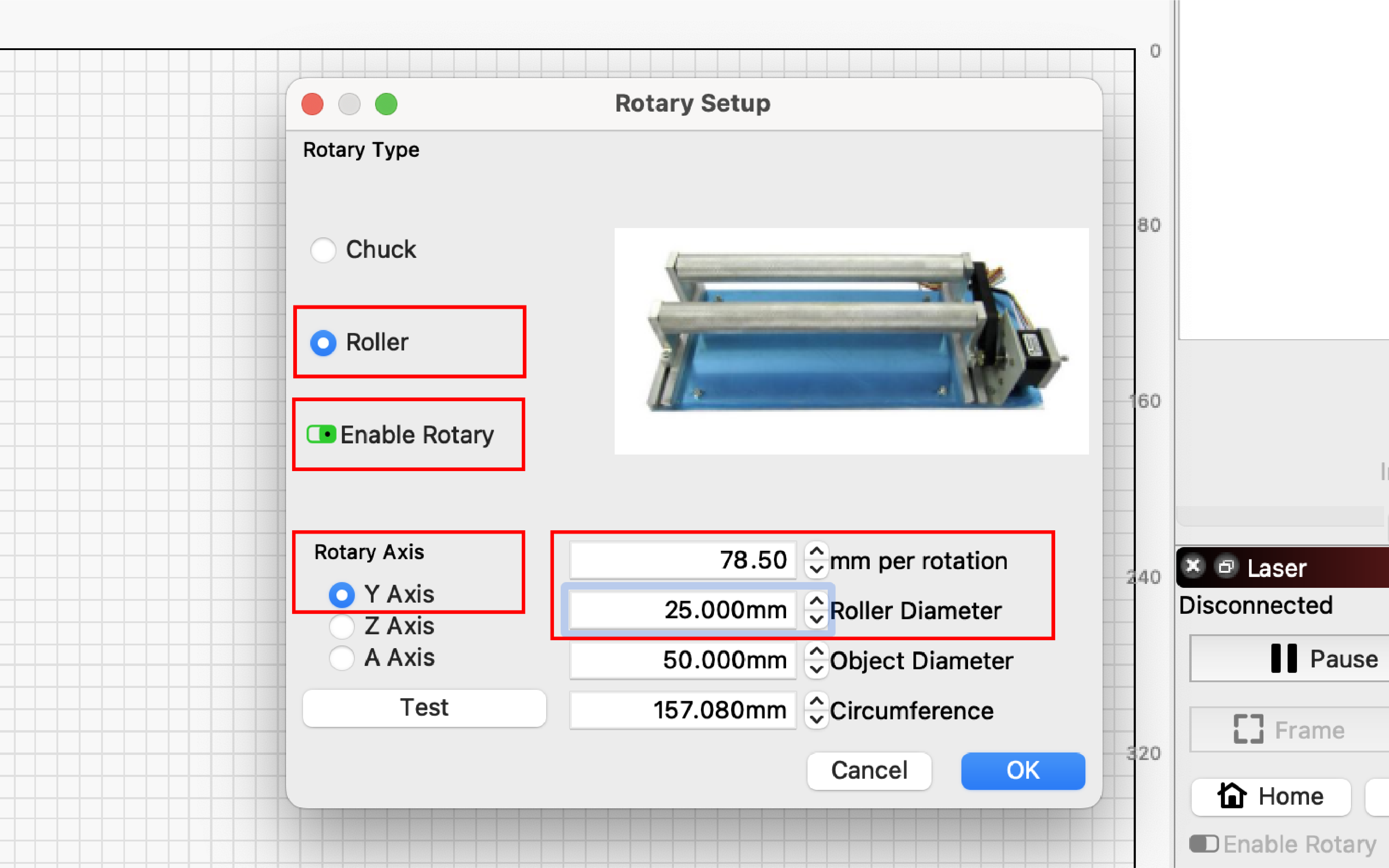

4. Kies ""Rotatie-instelling" ➡️ . Stel vervolgens de parameters voor de Rotatiemodule als volgt in en klik opStart bewerking "OK".

1.

1. 2. Scherpstellen

- Voer

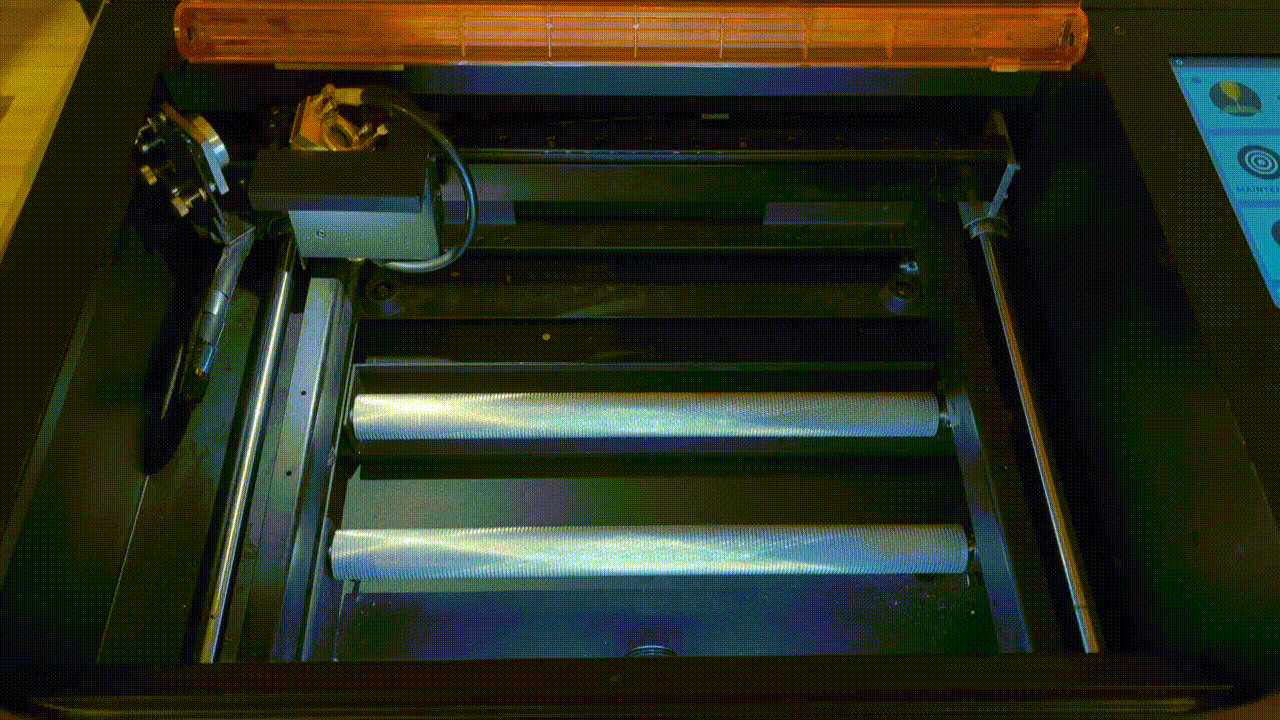

in het in het "Console" paneel in om de motor los te koppelen. - Verplaats de laserkop boven het materiaal.

- Pas de focus aan

- Adjust the focus
Er zijn twee manieren om de focus op de beamo aan te passen, afhankelijk van of het een standaardmodel is of een model met een autofocus-uitbreiding. Volg dit artikel om te bedienen. (Zorg ervoor dat de afstand correct is ingesteld voor elke graveer-/snijbewerking.)

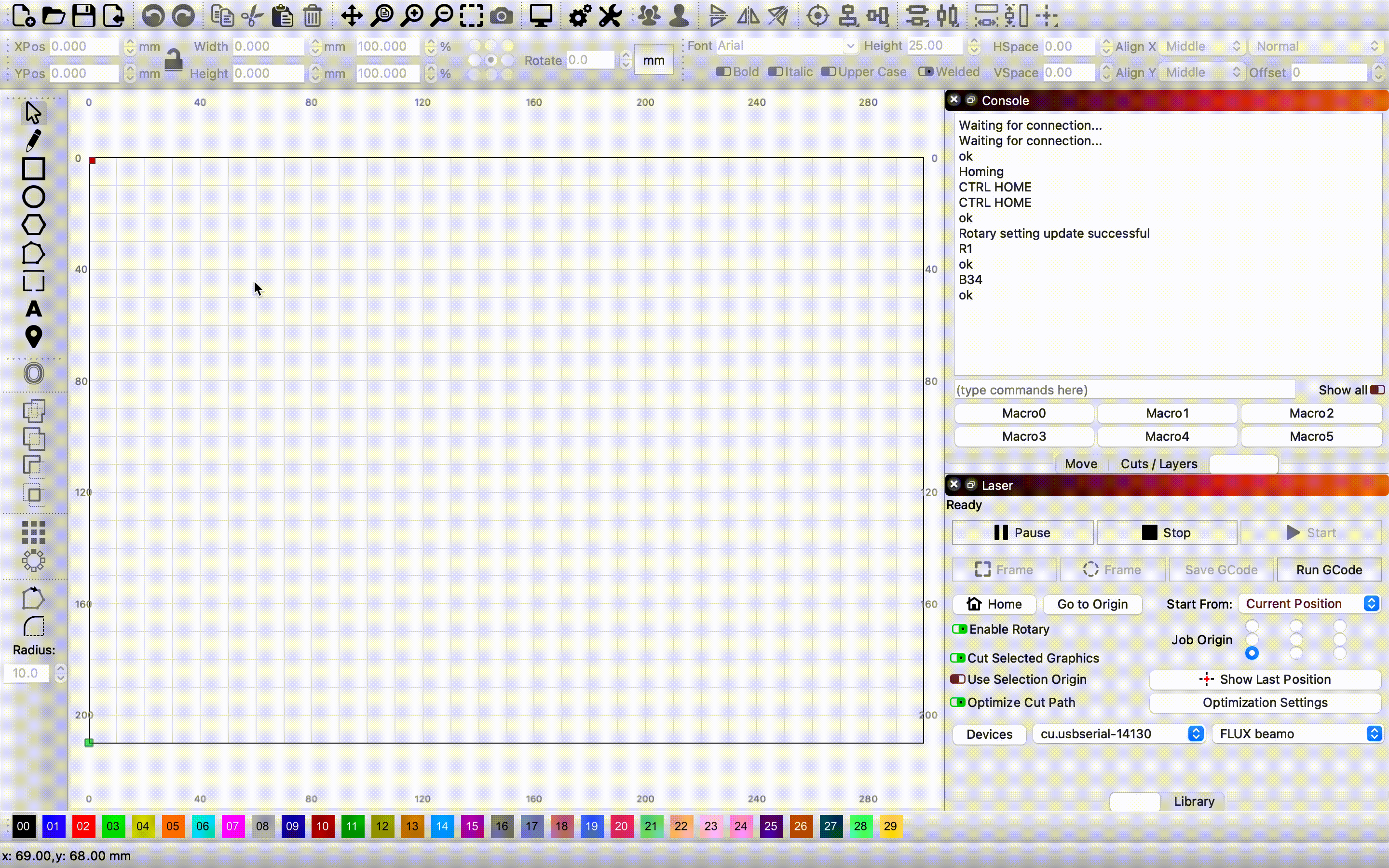

3. Importeer een bestand naar LightBurn

Klik op het bovenstaande pictogram om het bestand te importeren, of sleep het bestand rechtstreeks naar het werkgebied.

4. Stel de graveerparameters in

Klik op het object van de laag en stel de parameters in de rechterbenedenhoek van de Snedes / Lagen tabblad.

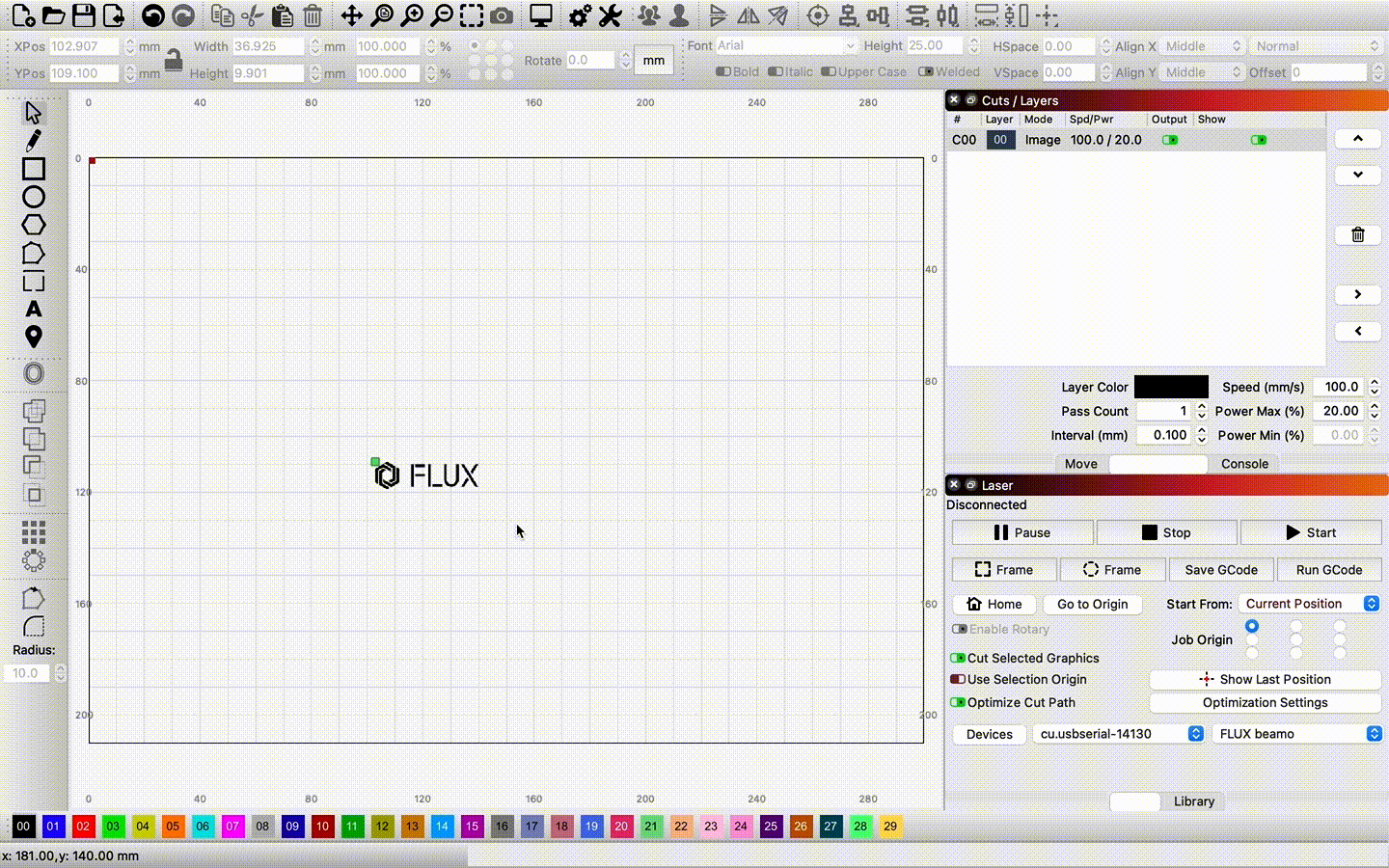

5. Schakel het "Overscannen"-effect in

- Als de laag is ingesteld op "Vullen, Vullen + Lijn, Afbeelding, Offset Vullen" modus, raden we aan om de "Overscannen" functie in te schakelen.

- Dubbelklik op een laag om toegang te krijgen tot de "Snij-instellingen Editor". Schakel het Overscannen-effect in en voer het percentage in.

Opmerking: Parameterinstellingen verschillen per snelheid en materiaal, raadpleeg de "Aanbevolen instellingen voor materiaalparameters" onderaan dit artikel.

6. Stel de startpositie in

Selecteer "Huidige Positie" in de vervolgkeuzelijst van "Start Vanaf" in het Laser tabblad.

Let op: Aangezien LightBurn de cameravoorbeeldfunctie voor uitlijning niet ondersteunt, wordt aanbevolen om de "Start Vanaf" instelling op "Huidige Positie" in te stellen.

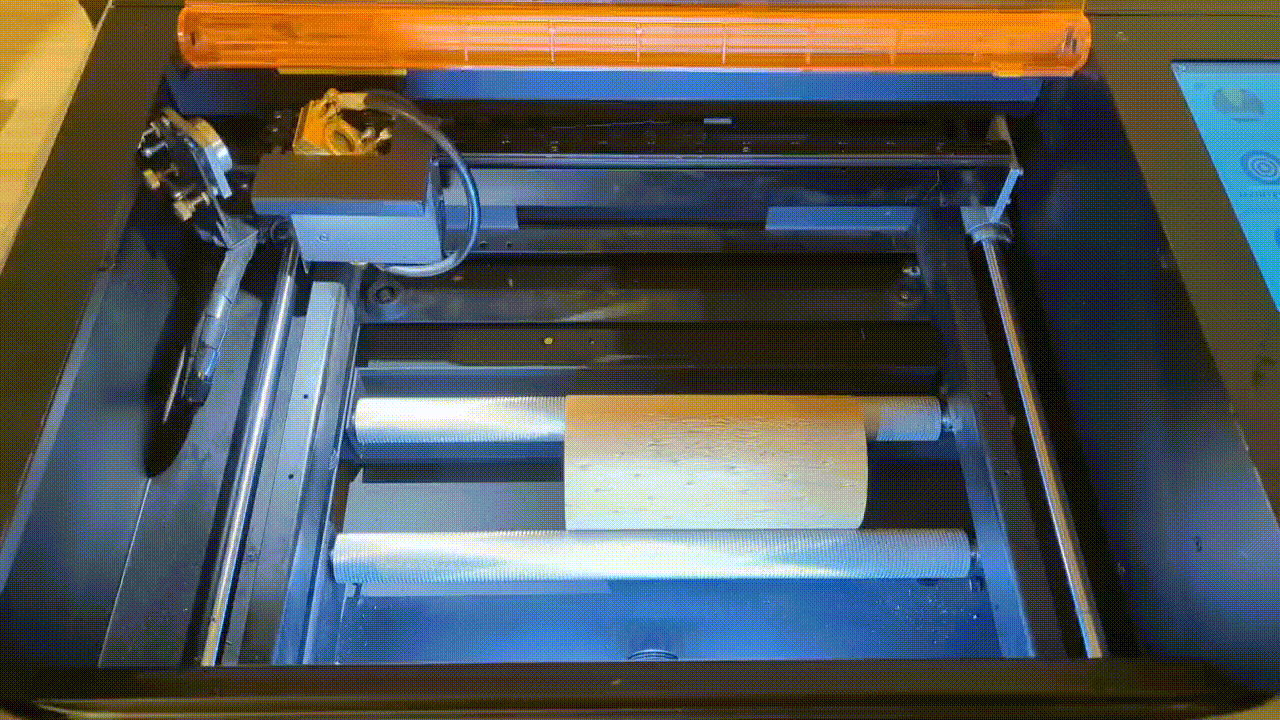

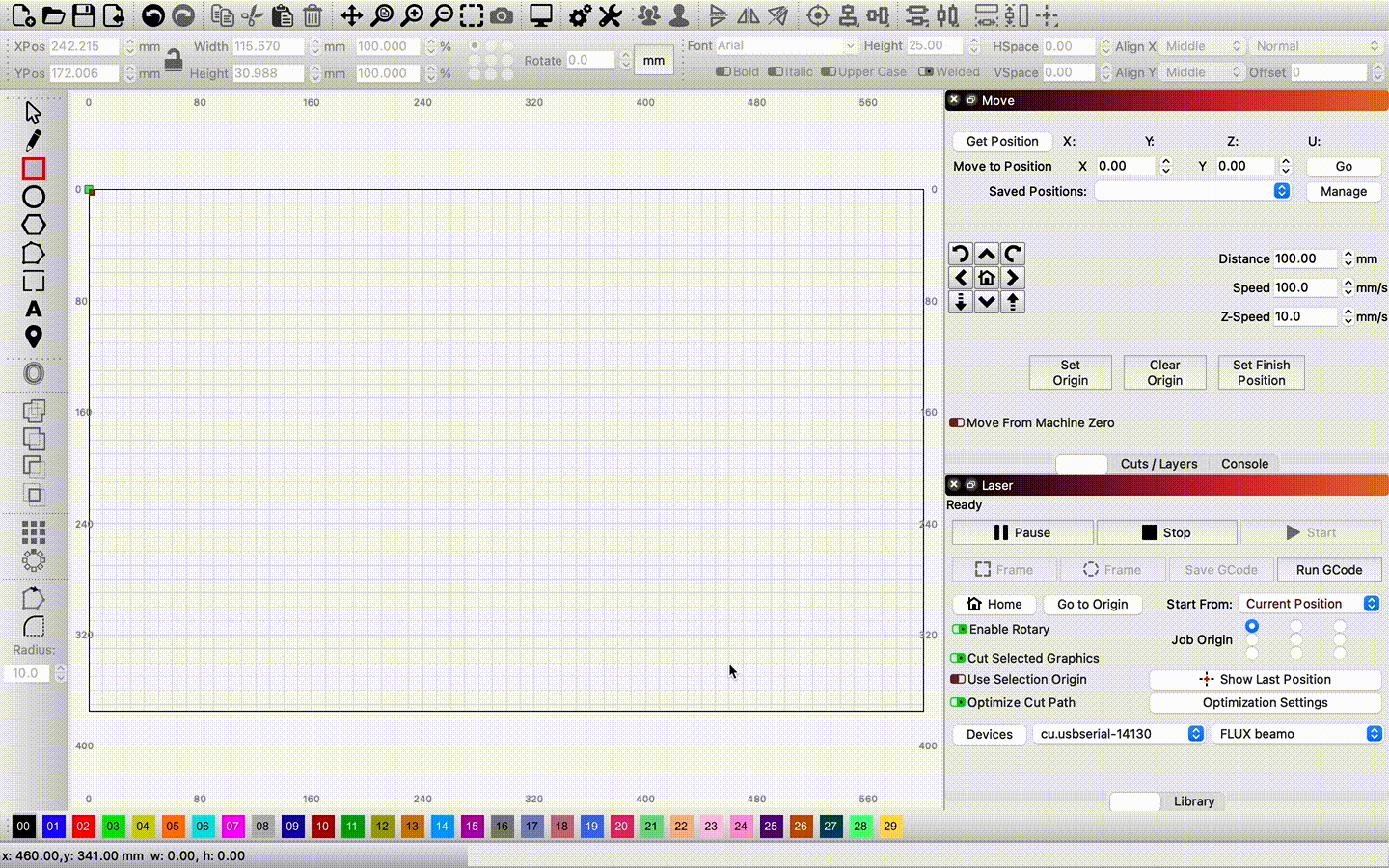

7. Verplaats de laserkop naar de gewenste graveerpositie.

Voer "B34"in in het paneel in om de motor los te koppelen. venster om de motor los te koppelen en verplaats vervolgens de laserkop naar de gewenste graveerpositie.

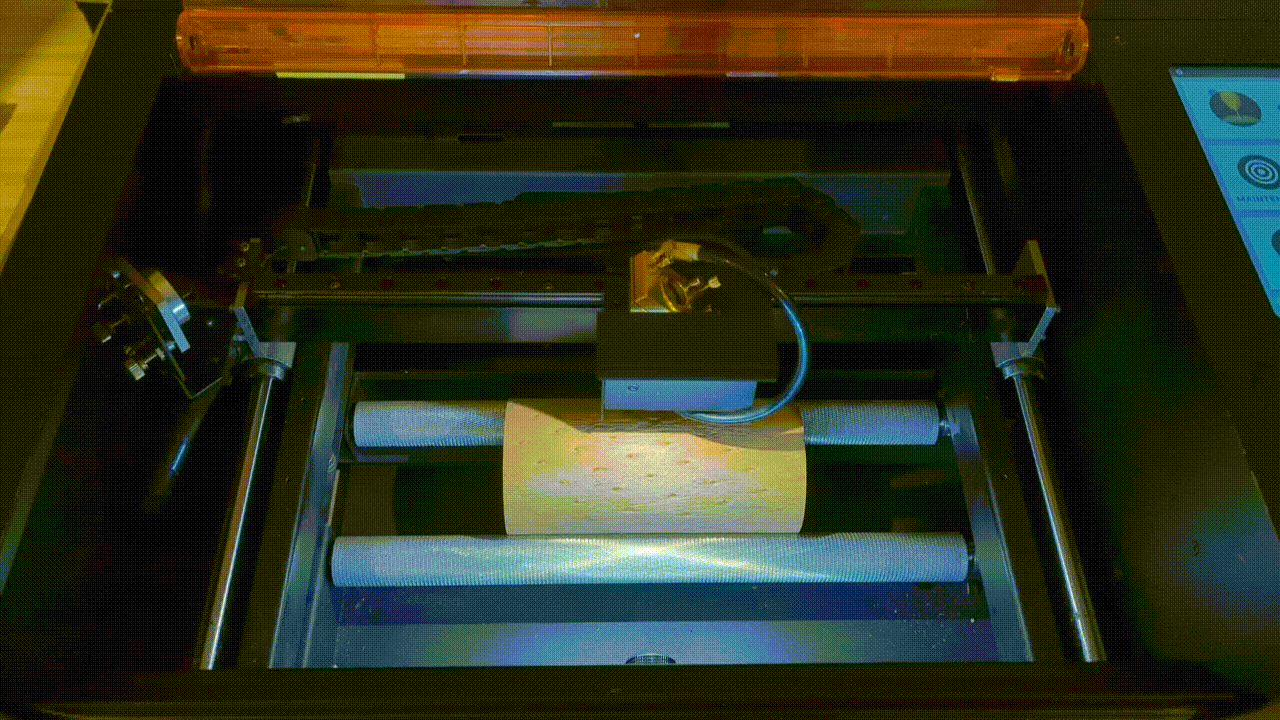

8. Sluit de deur

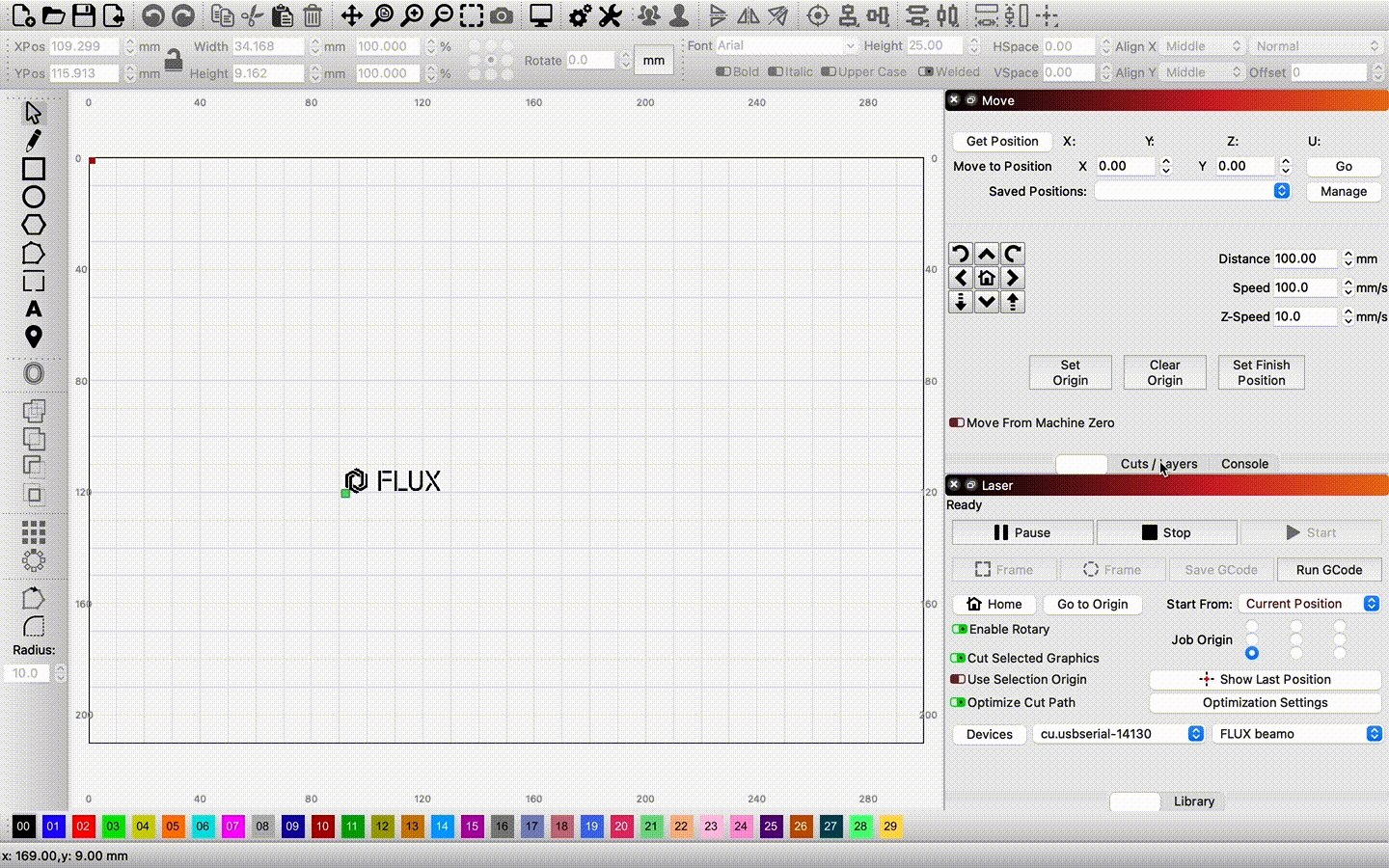

9. Verstuur het bestand

in het "R1" "Console" paneel in om de motor los te koppelen. venster om de rotatiemodus in te schakelen.

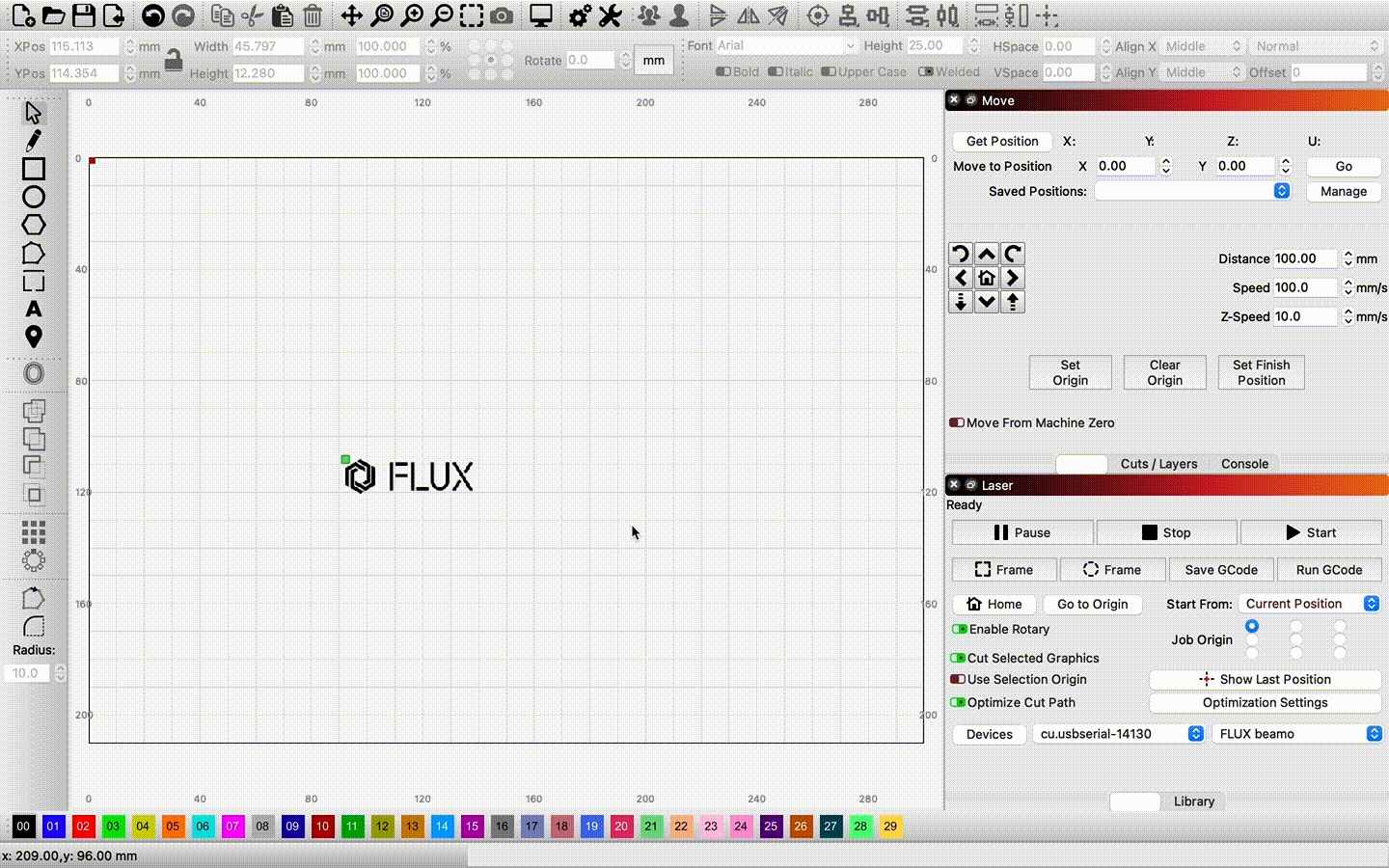

- Klik op "Start" om het bestand te versturen.

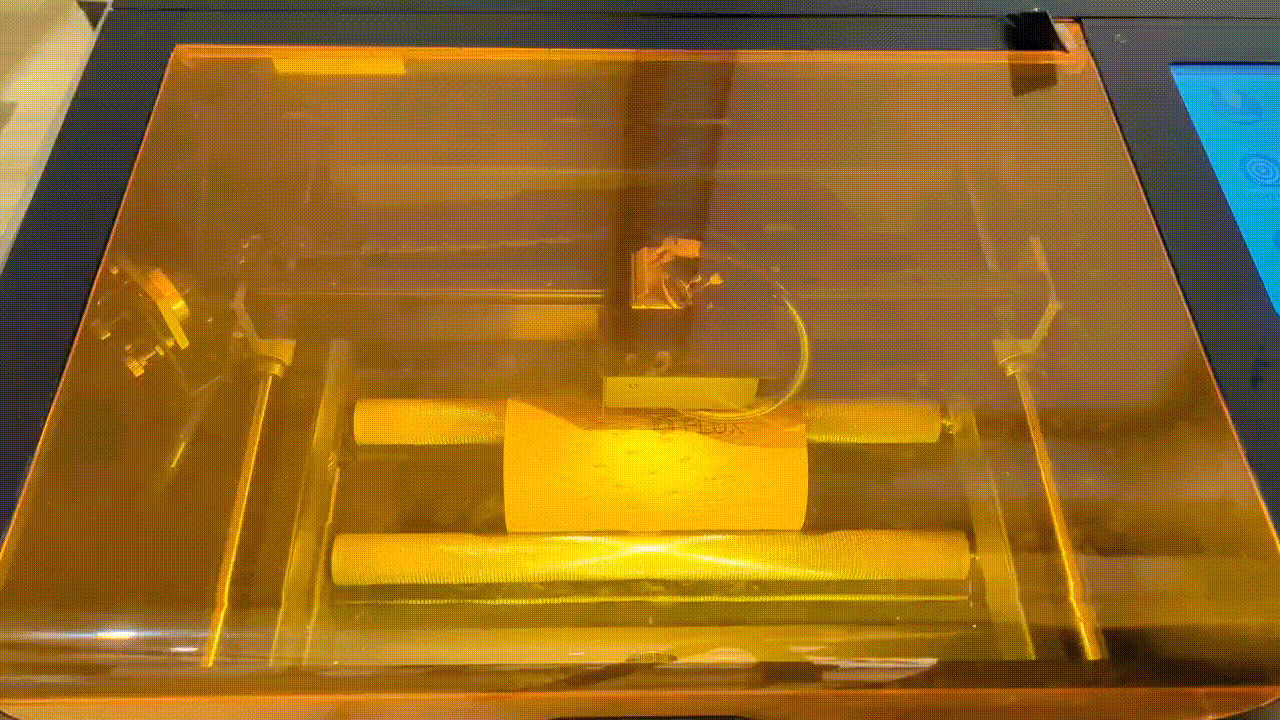

10. Graveren voltooid

Let op: Om te graveren zonder rotatie-as na gebruik van de rotatie-as, voer "R0" in in het rechterpaneel paneel in om de motor los te koppelen. om de rotatie-asmodus uit te schakelen voordat u gaat graveren. Deze handeling is alleen nodig wanneer de taak onderbroken of onvolledig is. Het is niet nodig wanneer de taak onder normale omstandigheden is voltooid.

___________________________________________________________________________________

Aanbevolen instellingen voor materiaalparameters
