Beambox II & HEXA RF - FLUX Chuck Rotary Start gravering

• Beambox II eller HEXA RF + Extension Pocket + Chuck
  (Maks. objektdiameter: 145mm)

• Beambox II eller HEXA RF + Chuck
  (Maks. objektdiameter: 54mm)

Trinn 1

Installer BB2 Extension Pocket-tillegget ved å følge veiledningen nedenfor.

• Beambox II - Installasjonsveiledning for Extension Pocket
• HEXA RF - Installasjonsveiledning for Extension Pocket

Trinn 2

Sørg for at du har følgende programvare- og fastvareversjon for å bruke rotasjonsfunksjonen.

Trinn 3

Monter plattformbraketten på nytt.

Trinn 4

Mål materialets diameter eller omkrets og noter det for senere bruk.
(Det anbefales å bruke materiale for øving og testing første gang.)

Trinn 5

Se tabellen nedenfor for å montere de riktige rotasjonsstativene og velge riktig fokuslinseavstand i henhold til objektets diameter.

Størrelses- og stativtabell

Forklaring av fokusmodus

Som standard vil fokuslinsen være på toppen, og fokusdybden vil være 4mm, noe som betyr at avstanden mellom dysespissen og materialets overflate vil være 4mm. For mindre materialer kan det hende at dysespissen ikke når standardavstanden på 4mm. Derfor kan avstanden økes ved å flytte linsen til bunnen av dysen. Når linsen er i bunnen, kan avstanden mellom spissen og overflaten økes til 16mm. Hvordan endrer du linsens posisjon? 1. Demonter linsen   2. Bestem rekkefølgen for fokusmodusen   Fokusmodus: 4mm (Standard) Fokusmodus: 16mm Linse Blokk Blokk Linse Ring Ring Dyse Dyse   3. Monter linsen på nytt Den røde siden av blokken må vende nedover. Den buede siden av linsen må vende oppover. (Et tips for å raskt identifisere den buede siden er at den skal reflektere hele ansiktet ditt når du ser på den.) Roter ringen mot klokken for å stramme den.

Forklaring av korte og lange stativ

Stativene brukes til å plassere på plattformbraketten. Rotasjonsenheten vil være på stativene for å heves eller senkes manuelt eller ved hjelp av den automatiske plattformen. Demonstrasjon av rotasjonsenhet av Demonstrasjon av rotasjonsenhet på Forskjell Korte støtter Lange støtter Den er lavere i høyden og brukes for mindre objekter. (Diameter: 1mm - 54mm) Den er høyere og brukes for større objekter. (Diameter: 54mm - 145mm) Hvordan installerer du stativene? Det er hull på plattformbraketten som er designet for stativene. Stativene har aksler som kan settes inn i hullene. Juster avstanden mellom akslene om nødvendig.

Trinn 6

Etter å ha installert stativene, sørg for at maskinen er slått av.
Finn tilkoblingskabelen i esken og koble den til på venstre side bak på maskinen.

Trinn 7

Monter kjevene på rotasjonsenheten basert på materialet du skal bruke.
Se brukerhåndboken for instruksjoner om montering av kjevene.
FLUX Chuck Rotary Manual
(*Det anbefales å bruke overflødig materiale til øving og testing første gang.)

Trinn 8

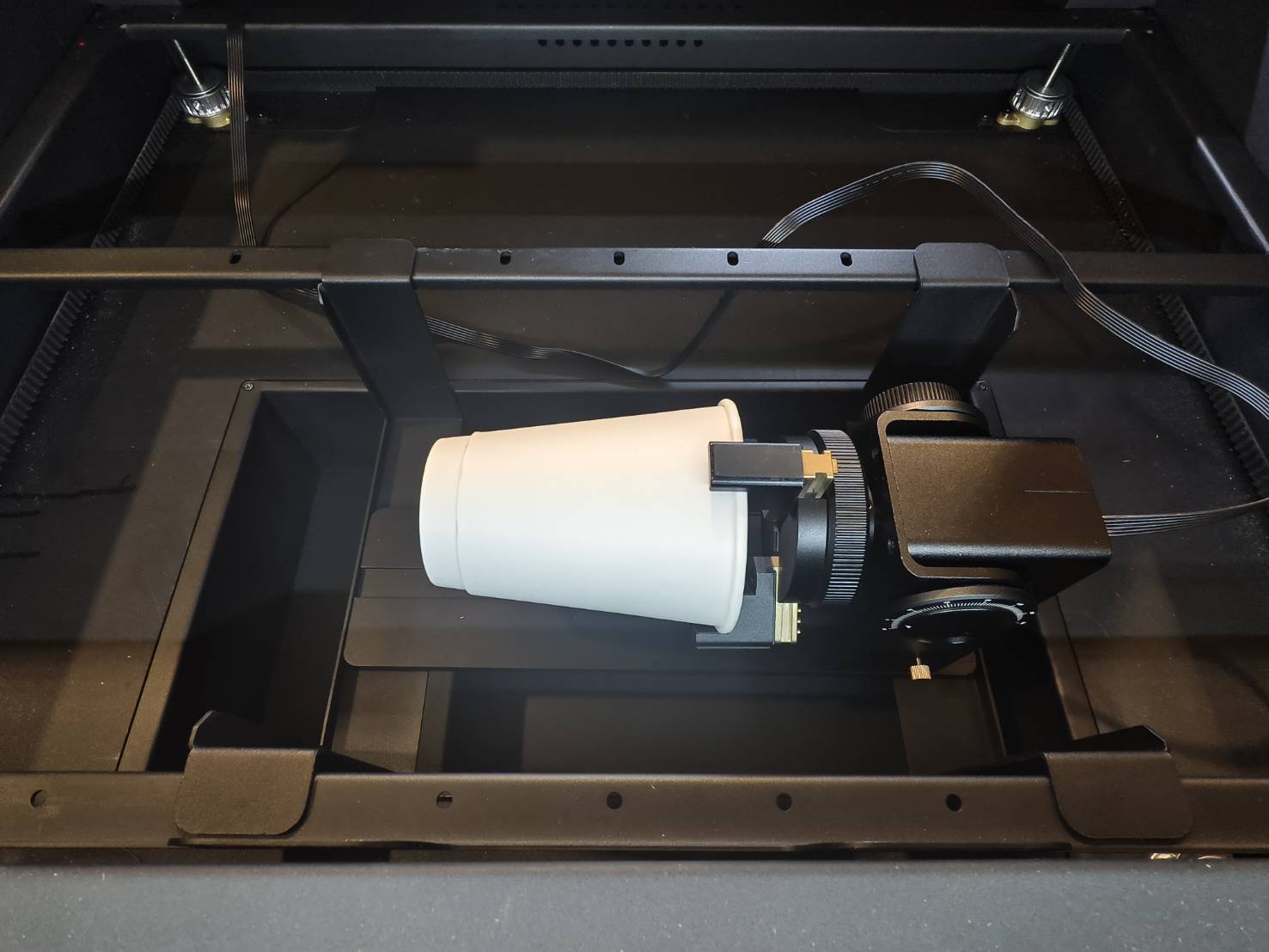

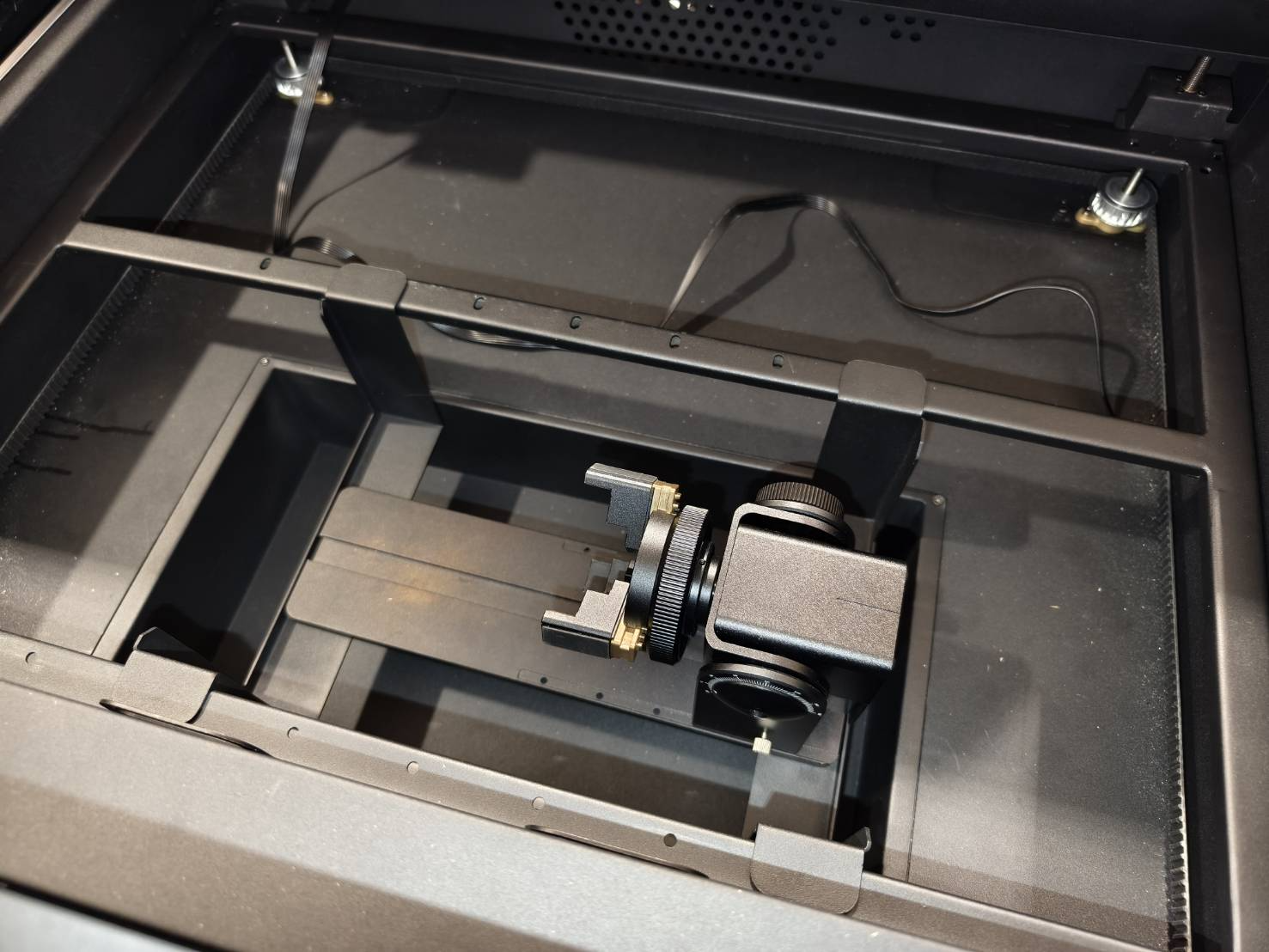

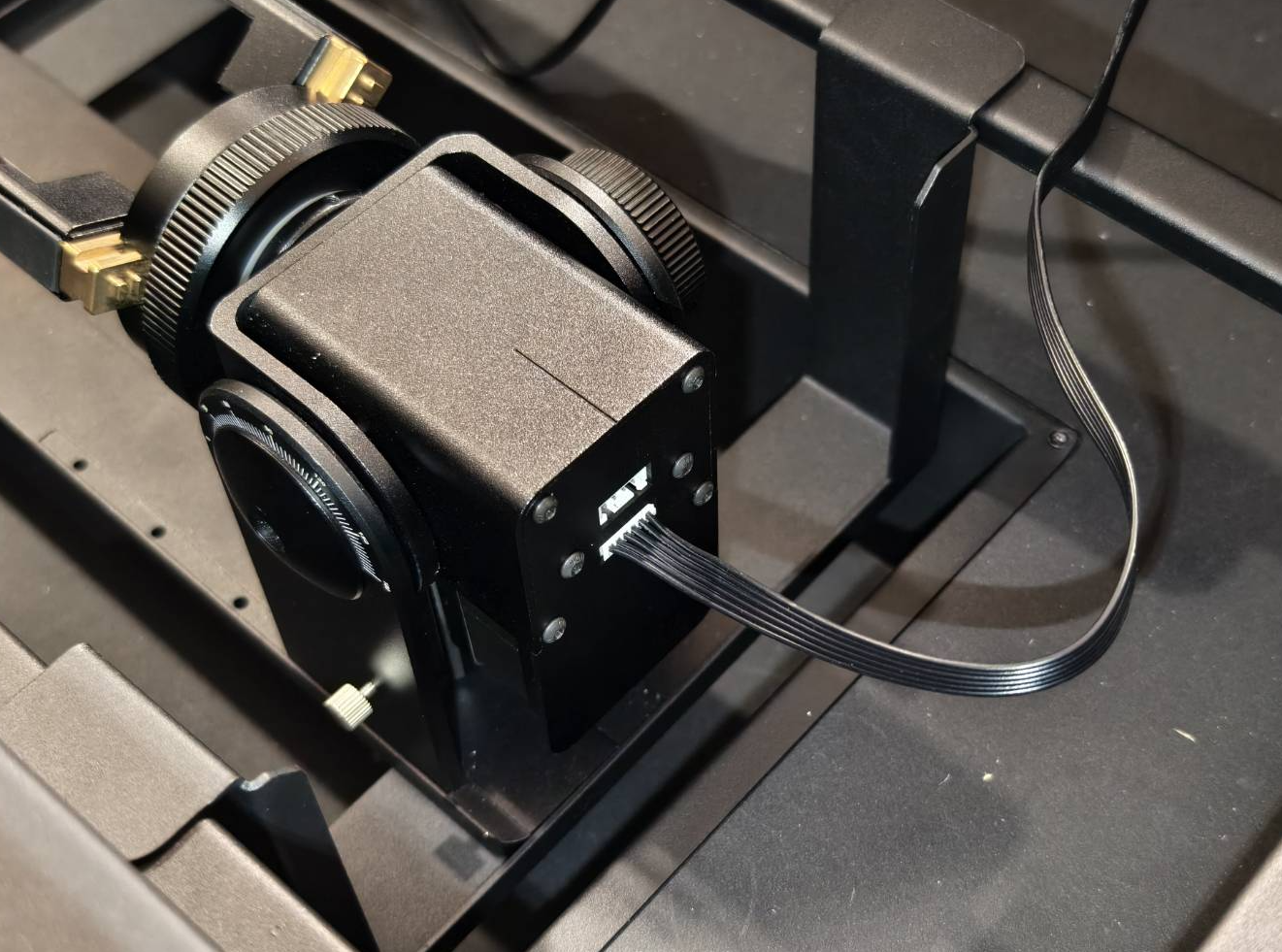

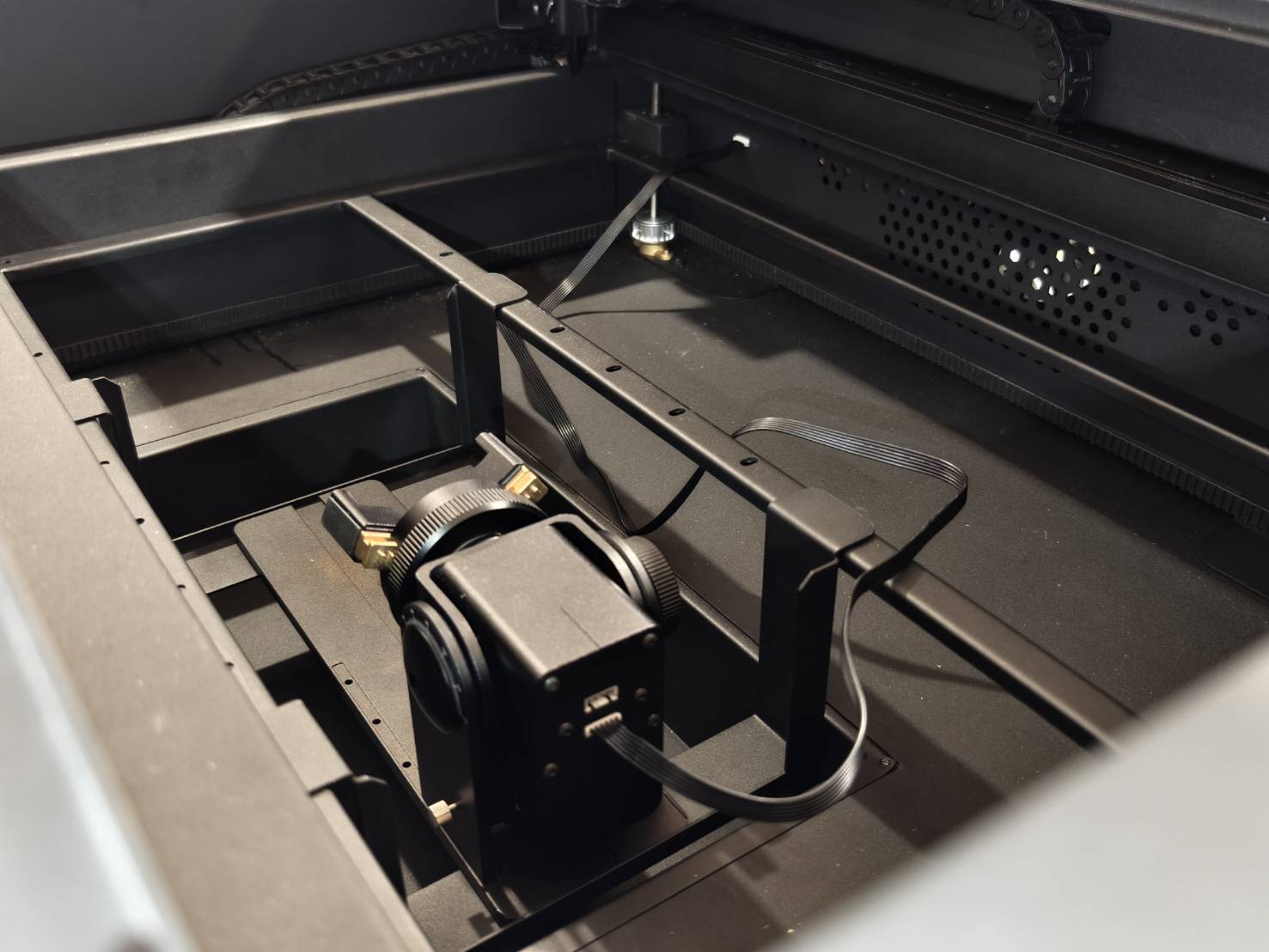

Plasser Chuck Rotary med kjever installert på stativene og sett kabelen inn i enheten.
*Sørg for at strømmen er av. Tilkobling av kabelen mens maskinen er på kan skade rotasjonsenheten.

Trinn 9

Slå på maskinen og gå til "Maskinvareinnstillinger" for å velge riktig fokusmodus.

Machine >> Hardware Settings >> Neste side >> Fokusmodus >> Velg den riktige

Trinn 10

Fest materialet i rotasjonschucken og niveller det.
(Se Rotasjonschuck-veiledningen for å gripe ulike former.)

Trinn 11

Utfør autofokus.
Hvis autofokus ikke fungerer, vennligst se article for manuell fokuseringsmetode.

Trinn 12

• Aktiver den røde laserstrålen som vil komme ut fra munnstykket.
  Hvis den røde laseren allerede er aktivert, kan du hoppe over dette trinnet.




• Maskin >> Maskinvareinnstillinger >> Neste side >> Rødt lys konstant >> PÅ


Trinn 13

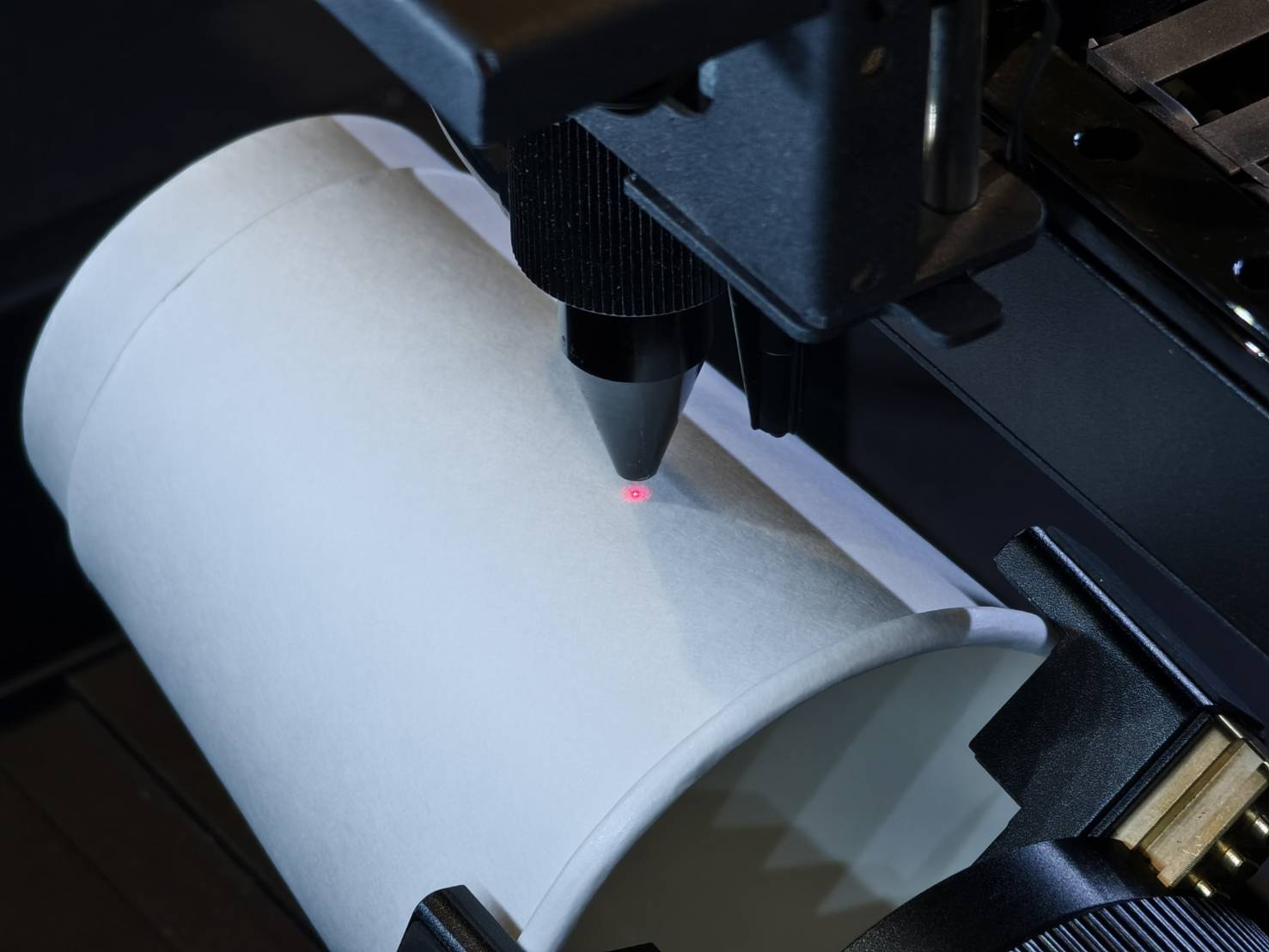

Flytt munnstykket til midten av området du ønsker å gravere.
Den røde lysprikken indikerer og bestemmer startposisjonen.

Trinn 14

Start Beam Studio.

Trinn 15

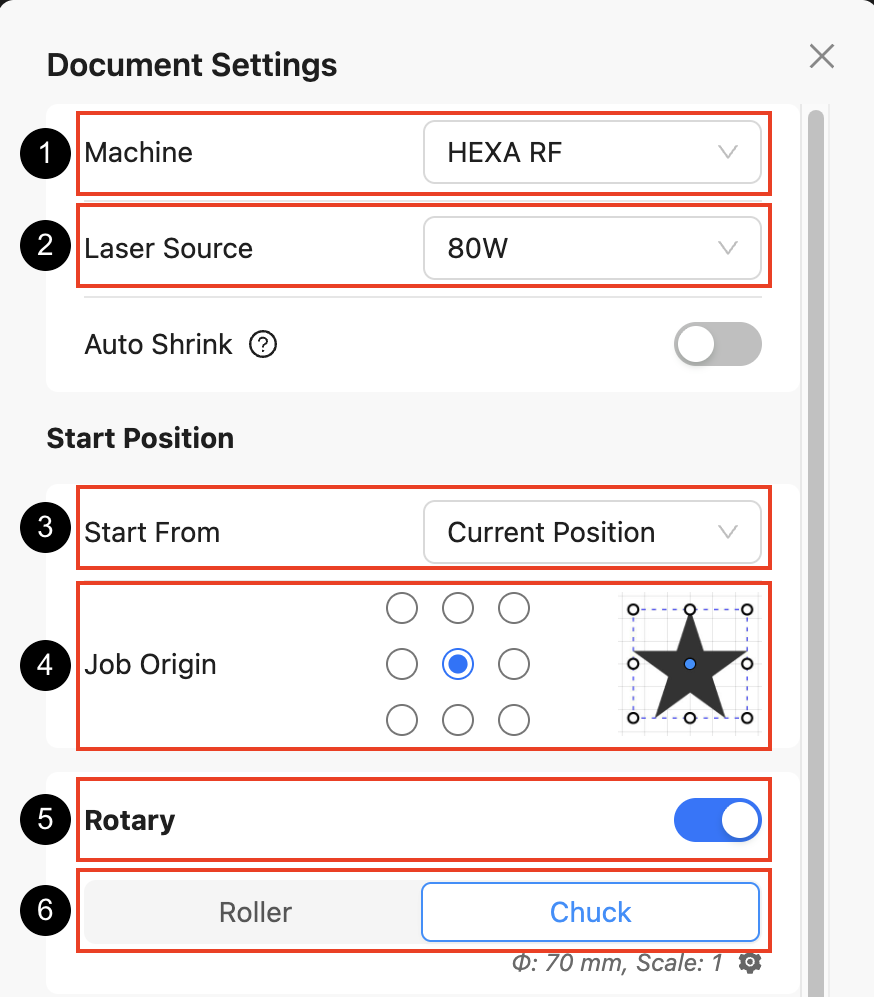

Gå til "Dokumentinnstillinger" og gjør endringene.

1. Endre arbeidsområdet til din maskin. 2.  Velg riktig laserkilde for din maskin. (Kun HEXA RF) 3.  Endre alternativet "Start fra" til "Gjeldende posisjon". 4.  For jobborigo, velg "Senter".  5. Aktiver rotasjonsfunksjonen. 6.  Velg riktig rotasjonstype.

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er opp.)

Trinn 16

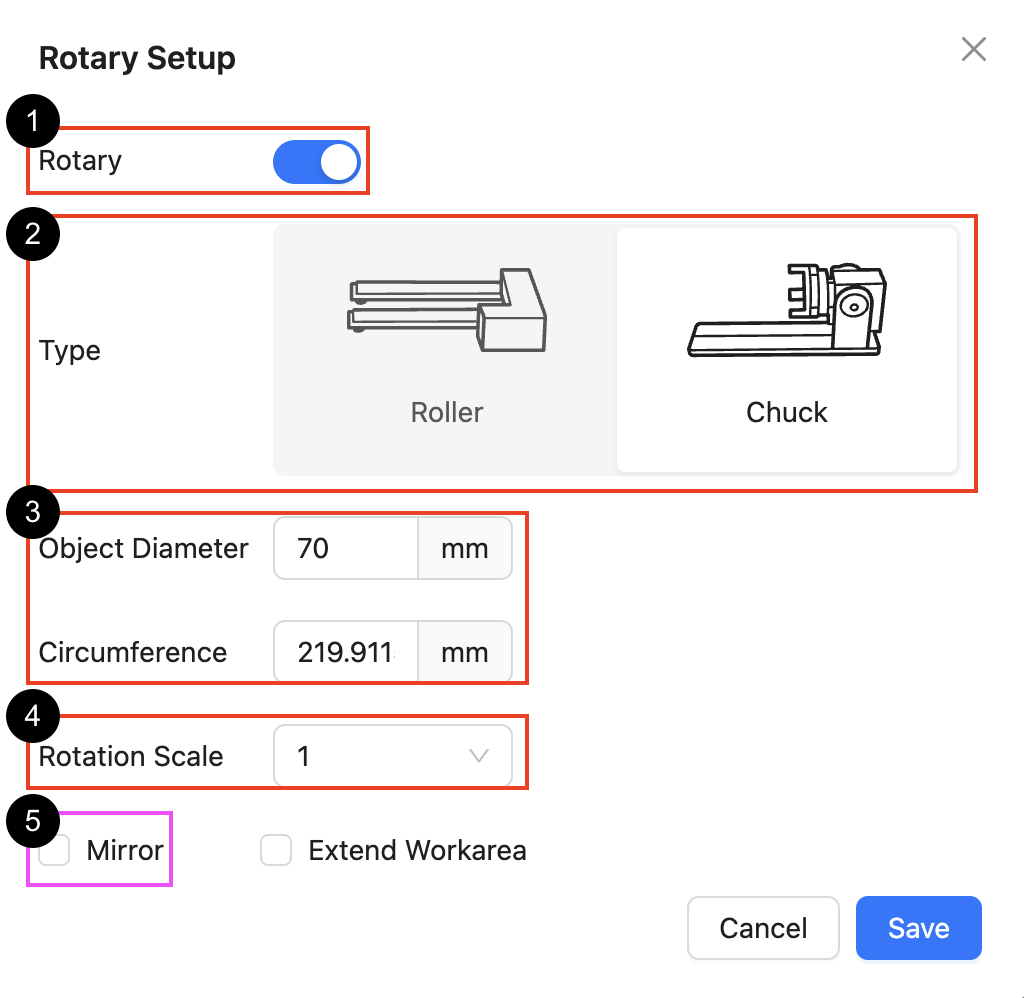

Gå til "Rotasjonsoppsett" og gjør endringene.

1. Sørg for at rotasjonsfunksjonen er aktivert. 2. Velg riktig rotasjonstype. 3. Skriv inn størrelsen på materialet ditt målt i Trinn. (Du kan skrive inn én av verdiene, og programvaren vil automatisk beregne den andre.) 4.  Rotasjonsskalaen brukes når graveringsresultatet er mindre eller større enn det opprinnelige designet ditt. Standardinnstillinger: Beambox II satt til "1" HEXA RF satt til "2" 5. Du må aktivere speilfunksjonen hvis rotasjonsenheten din er snudd. Hvis den ikke er snudd, la den være deaktivert. (Kun tilgjengelig for Ador.)

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er opp.)

Trinn 17

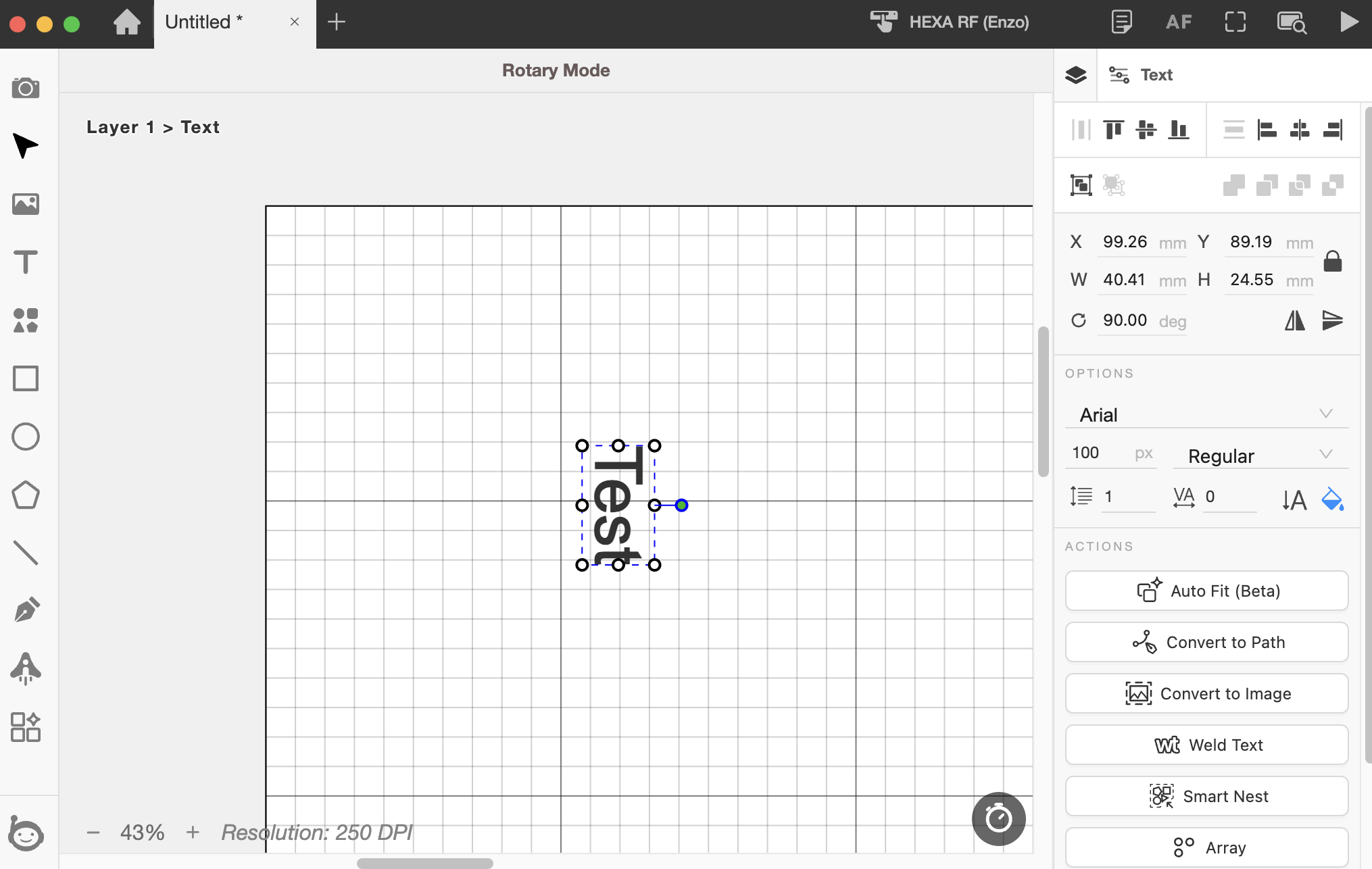

Opprett et graveringsobjekt eller importer ditt eget.

Avhengig av designet ditt, vil det vanligvis roteres 90 grader for å samsvare med materialets orientering.

Trinn 18

Bruk funksjonen "Kjør ramme" for å se graveringsbanen.

Velg "Ramme" for å se designets eller filens avgrensningsramme. Etter å ha klikket på "Start", vil laserhodet begynne å bevege seg, og bevegelsesmønsteret vil vise graveringsområdet for denne oppgaven. Startpunktet er der laserdysen din er plassert. Banen vil avhenge av "Jobbopprinnelse" valgt i Trinn. Når midten er valgt, vil startpunktet settes til designets midtpunkt. Midten brukes vanligvis for rotasjonsoppgaver. Du kan flytte laserhodet for å endre graveringsområdet til posisjonen er godkjent.

Trinn 19

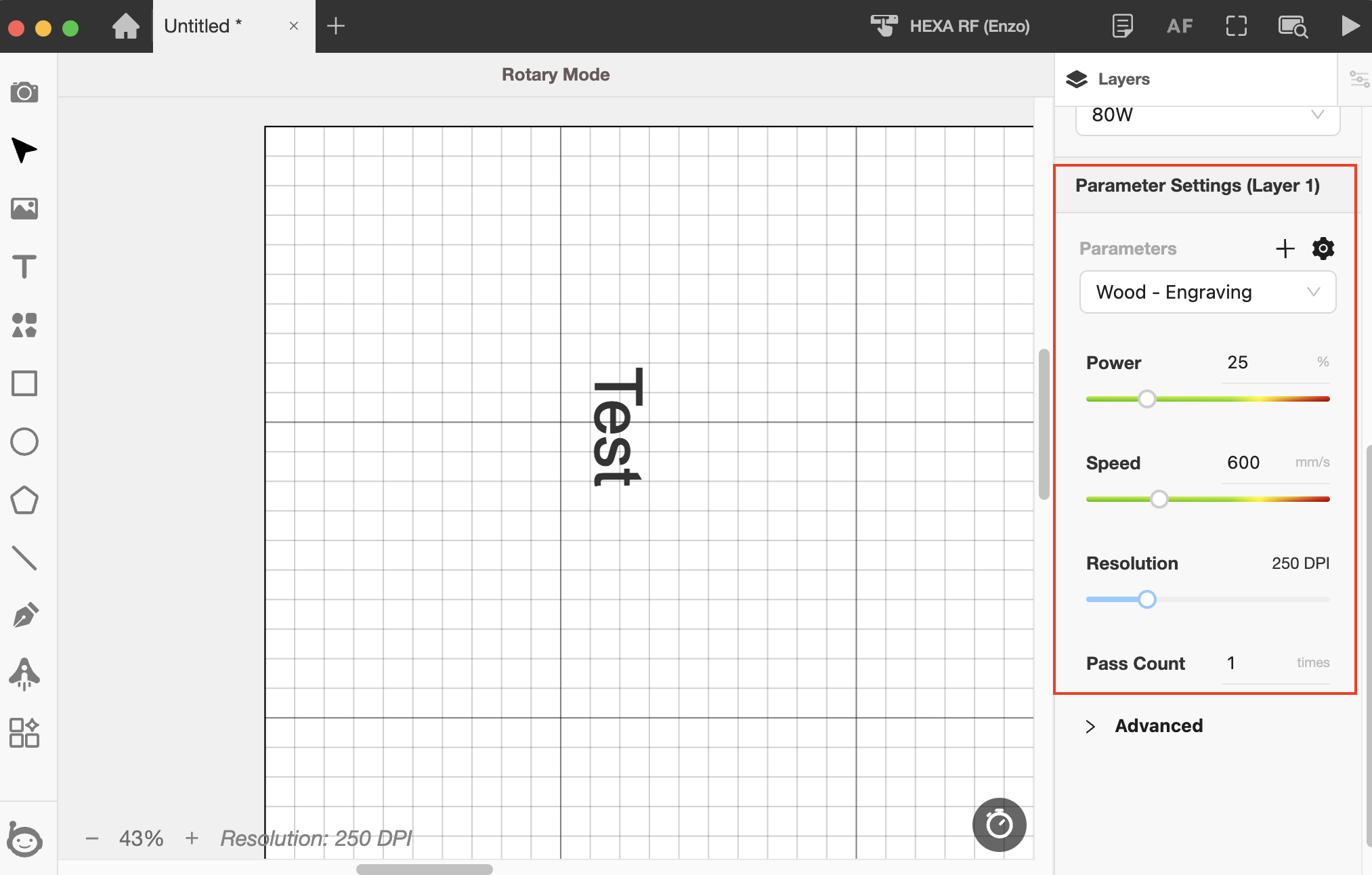

Når du har bekreftet graveringsposisjonen, still inn riktige hastighets- og effektparametere basert på materialet ditt.

Trinn 20

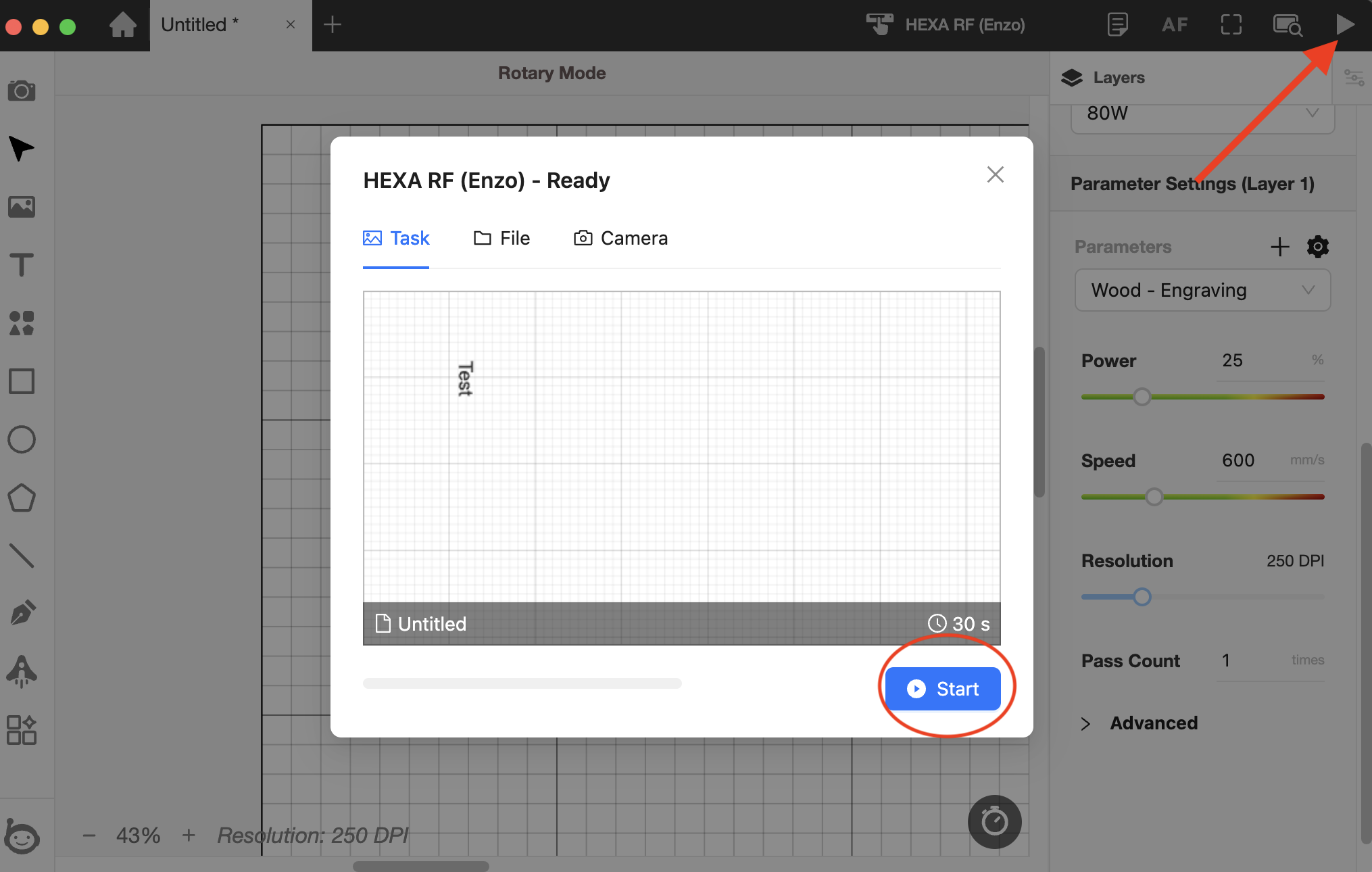

Lukk døren og start jobben.

Trinn 21

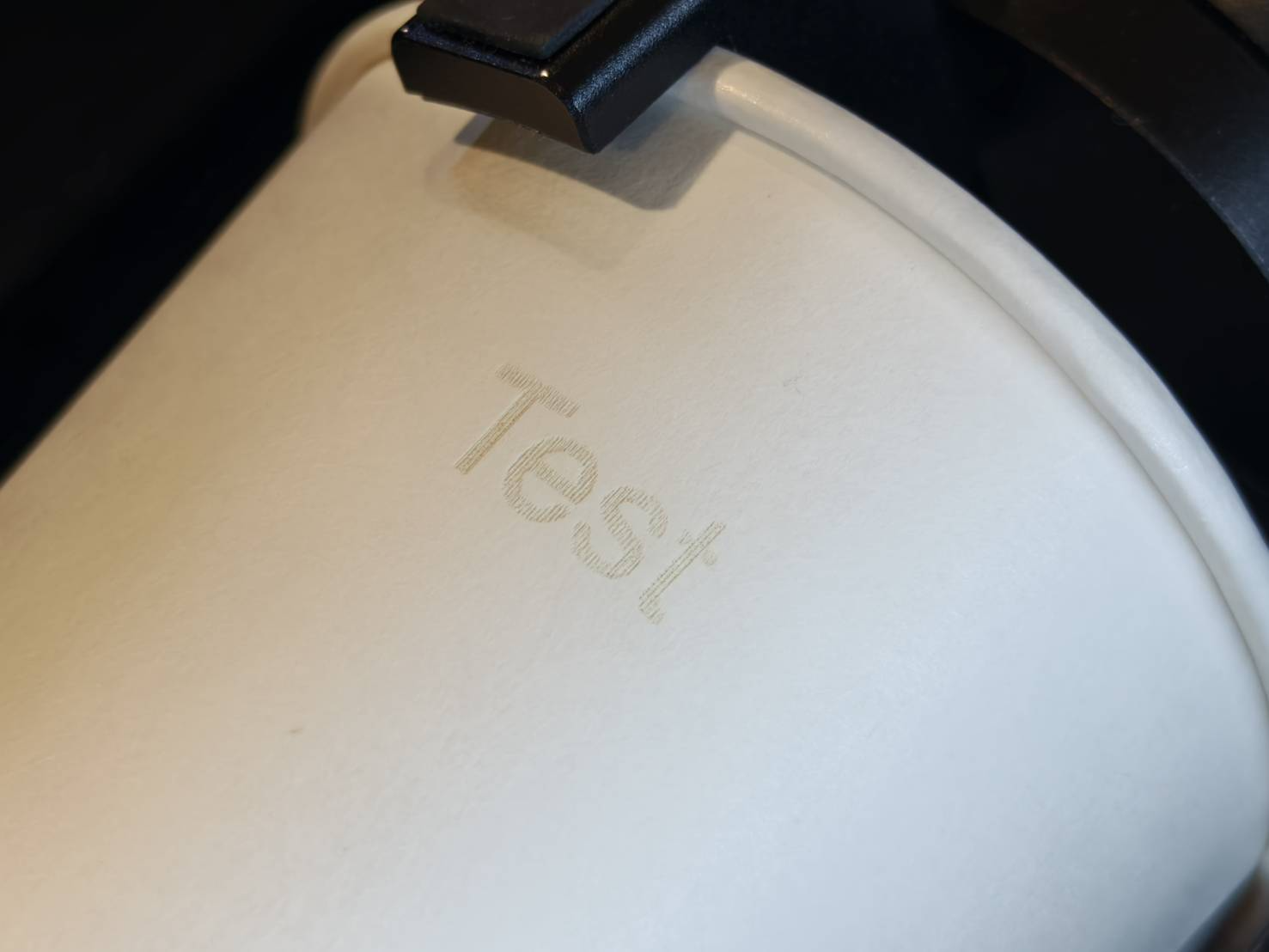

Kontroller resultatet.

Steg 22 (Valgfritt)

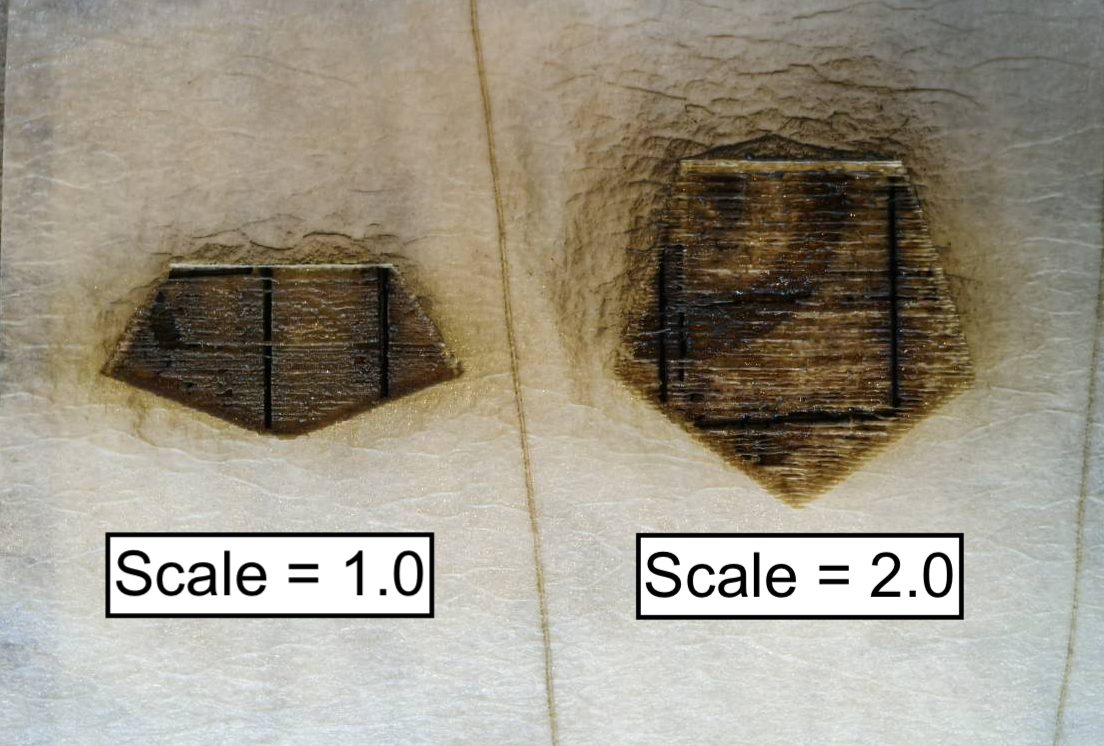

⚠︎ Hvis du oppdager uregelmessigheter i graveringsresultatet ditt (forkortet eller forlenget), vennligst se videoen nedenfor for å justere rotasjonsskalainnstillingene.

• Hvis resultatet ditt er større enn det opprinnelige designet ditt, sett skalaen til 0.5 for å gjøre det mindre.
• Hvis resultatet ditt er mindre enn det opprinnelige designet ditt, sett skalaen til 1.5 eller 2.0 for å gjøre det større.

#END

Trinn 1

Sørg for at du har følgende programvare- og fastvareversjon for å bruke rotasjonsfunksjonen.

Trinn 2

Fjern honeycomb-platen og plattformbraketten.

Trinn 3

Monter plattformbraketten på nytt.

Trinn 4

Mål materialets diameter eller omkrets og noter det for senere bruk.
(Det anbefales å bruke materiale for øving og testing første gang.)

Trinn 5

Se tabellen nedenfor for å montere de riktige rotasjonsstativene og velge riktig fokuslinseavstand i henhold til objektets diameter.

Størrelses- og stativtabell

Forklaring av fokusmodus

Som standard vil fokuslinsen være på toppen, og fokusdybden vil være 4mm, noe som betyr at avstanden mellom dysespissen og materialets overflate vil være 4mm. For mindre materialer kan det hende at dysespissen ikke når standardavstanden på 4mm. Derfor kan avstanden økes ved å flytte linsen til bunnen av dysen. Når linsen er i bunnen, kan avstanden mellom spissen og overflaten økes til 16mm. Hvordan endrer du linsens posisjon? 1. Demonter linsen   2. Bestem rekkefølgen for fokusmodusen   Fokusmodus: 4mm (Standard) Fokusmodus: 16mm Linse Blokk Blokk Linse Ring Ring Dyse Dyse   3. Monter linsen på nytt Den røde siden av blokken må vende nedover. Den buede siden av linsen må vende oppover. (Et tips for å raskt identifisere den buede siden er at den skal reflektere hele ansiktet ditt når du ser på den.) Roter ringen mot klokken for å stramme den.

Forklaring av stativ

Stativene brukes til å plassere på plattformbraketten. Rotasjonsenheten vil være på stativene for å heves eller senkes manuelt eller ved hjelp av den automatiske plattformen. Korte støtter Den er lavere i høyden og brukes for mindre objekter. (Diameter: 1mm - 54mm) Hvordan installerer du stativene? Det er hull på plattformbraketten som er designet for stativene. Stativene har aksler som kan settes inn i hullene. Juster avstanden mellom akslene om nødvendig.

Trinn 6

Etter å ha installert stativene, sørg for at maskinen er slått av.
Finn tilkoblingskabelen i esken og koble den til på venstre side bak på maskinen.

Trinn 7

Monter kjevene på rotasjonsenheten basert på materialet du skal bruke.
Se brukerhåndboken for instruksjoner om montering av kjevene.
FLUX Chuck Rotary Manual
(*Det anbefales å bruke overflødig materiale til øving og testing første gang.)

Trinn 8

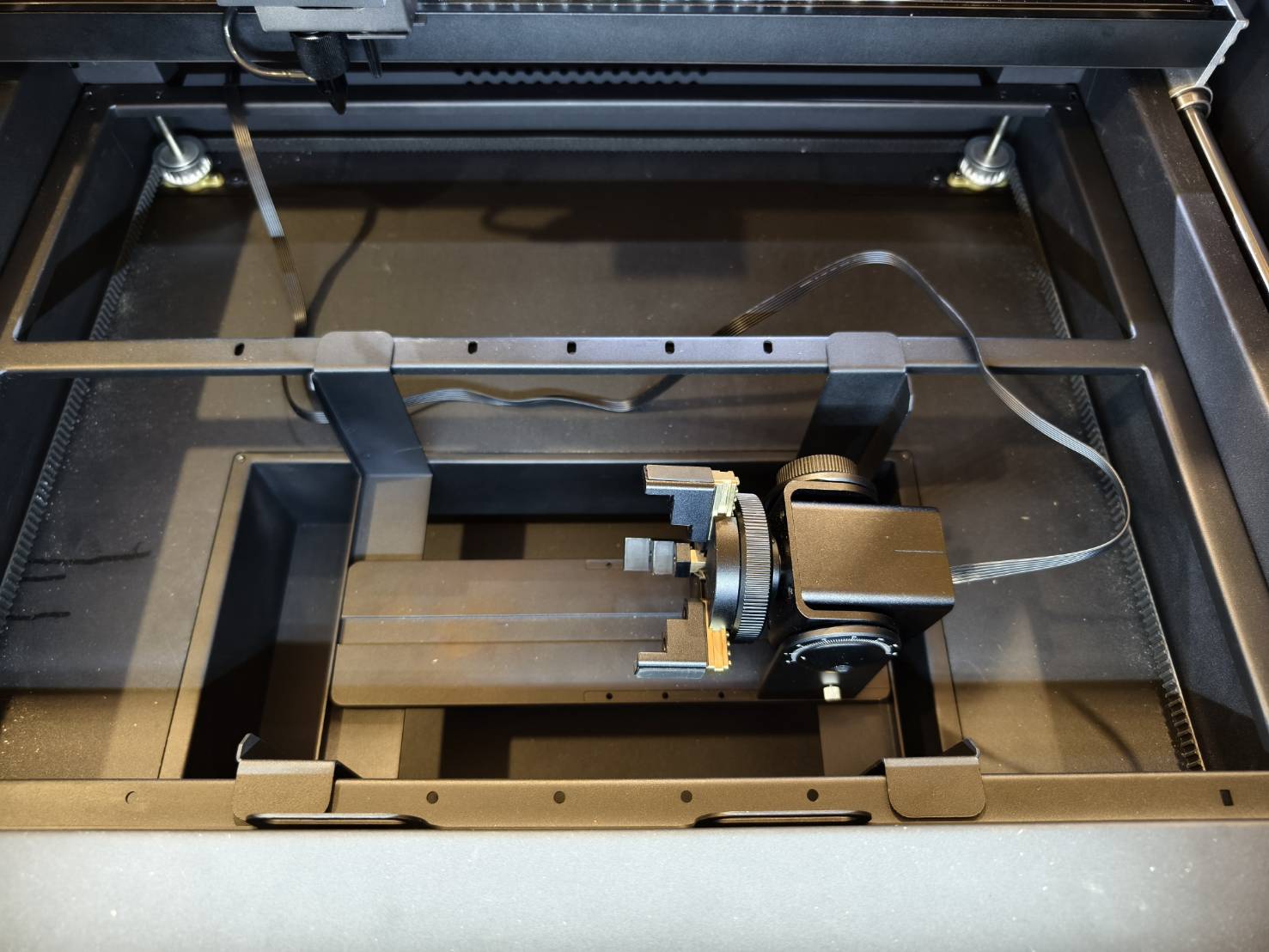

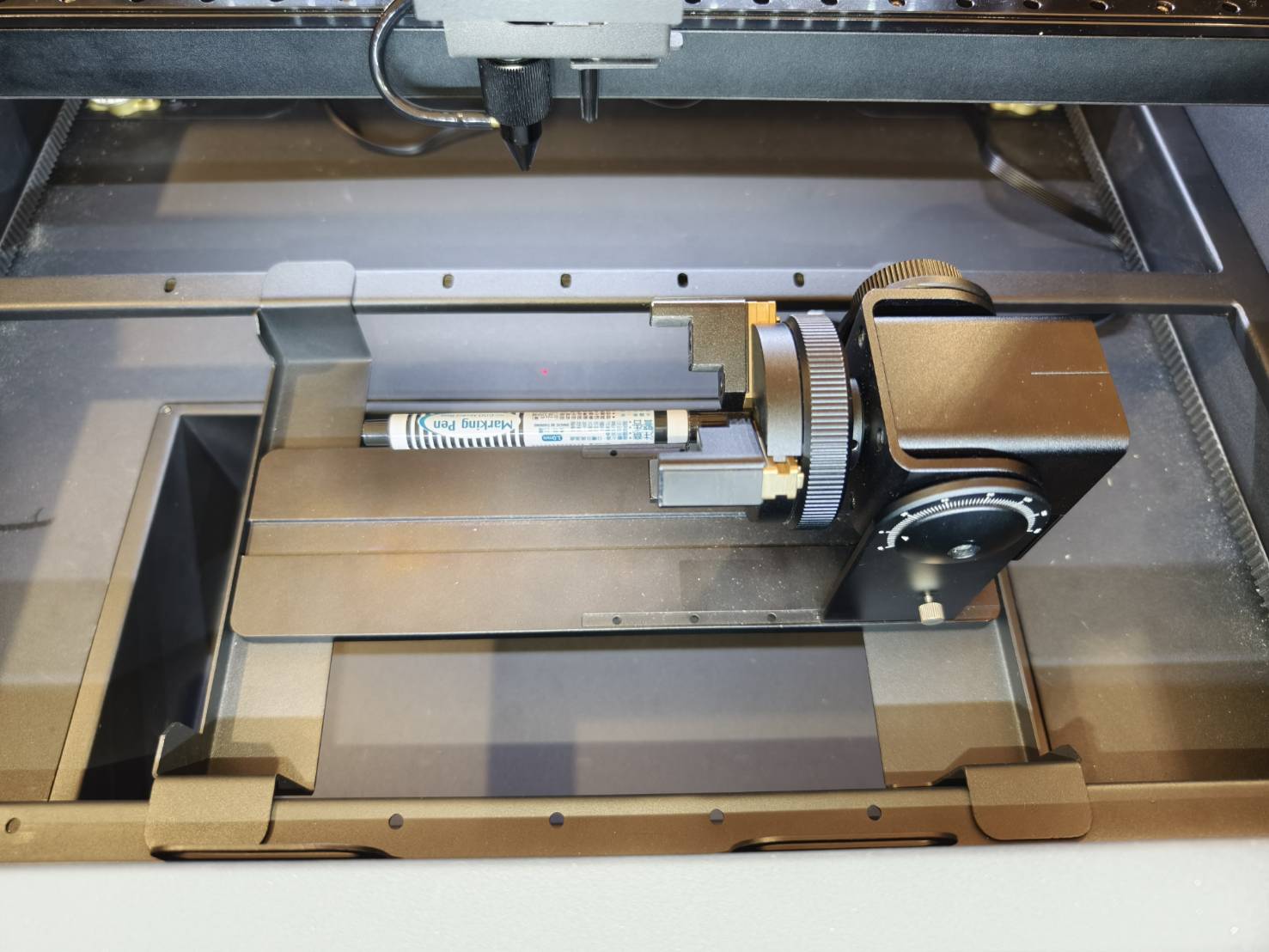

Plasser Chuck Rotary med kjever installert på stativene og sett kabelen inn i enheten.
*Sørg for at strømmen er av. Tilkobling av kabelen mens maskinen er på kan skade rotasjonsenheten.

Trinn 9

Slå på maskinen og gå til "Maskinvareinnstillinger" for å velge riktig fokusmodus.

Machine >> Hardware Settings >> Neste side >> Fokusmodus >> Velg den riktige

Trinn 10

Fest materialet i rotasjonschucken og niveller det.
(Se Rotasjonschuck-veiledningen for å gripe ulike former.)

Trinn 11

Utfør autofokus.
Hvis autofokus ikke fungerer, vennligst se article for manuell fokuseringsmetode.

Trinn 12

• Aktiver den røde laserstrålen som vil komme ut fra munnstykket.
  Hvis den røde laseren allerede er aktivert, kan du hoppe over dette trinnet.




• Maskin >> Maskinvareinnstillinger >> Neste side >> Rødt lys konstant >> PÅ

Trinn 13

Flytt munnstykket til midten av området du ønsker å gravere.
Den røde lysprikken indikerer og bestemmer startposisjonen.

Trinn 14

Start Beam Studio.

Trinn 15

Gå til "Dokumentinnstillinger" og gjør endringene.

1. Endre arbeidsområdet til din maskin. 2.  Velg riktig laserkilde for din maskin. (Kun HEXA RF) 3.  Endre alternativet "Start fra" til "Gjeldende posisjon". 4.  For jobborigo, velg "Senter".  5. Aktiver rotasjonsfunksjonen. 6.  Velg riktig rotasjonstype.

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er opp.)

Trinn 16

Gå til "Rotasjonsoppsett" og gjør endringene.

1. Sørg for at rotasjonsfunksjonen er aktivert. 2. Velg riktig rotasjonstype. 3. Skriv inn størrelsen på materialet ditt målt i Trinn. (Du kan skrive inn én av verdiene, og programvaren vil automatisk beregne den andre.) 4.  Rotasjonsskalaen brukes når graveringsresultatet er mindre eller større enn det opprinnelige designet ditt. Standardinnstillinger: Beambox II satt til "1" HEXA RF satt til "2" 5. Du må aktivere speilfunksjonen hvis rotasjonsenheten din er snudd. Hvis den ikke er snudd, la den være deaktivert. (Kun tilgjengelig for Ador.)

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er opp.)

Trinn 17

• Opprett et graveringsobjekt eller importer ditt eget.


• Avhengig av designet ditt, vil det vanligvis roteres 90 grader for å samsvare med materialets orientering.


Trinn 18

Bruk funksjonen "Kjør ramme" for å se graveringsbanen.

Velg "Ramme" for å se designets eller filens avgrensningsramme. Etter å ha klikket på "Start", vil laserhodet begynne å bevege seg, og bevegelsesmønsteret vil vise graveringsområdet for denne oppgaven. Startpunktet er der laserdysen din er plassert. Banen vil avhenge av "Jobbopprinnelse" valgt i Trinn. Når midten er valgt, vil startpunktet settes til designets midtpunkt. Midten brukes vanligvis for rotasjonsoppgaver. Du kan flytte laserhodet for å endre graveringsområdet til posisjonen er godkjent.

Trinn 19

Når du har bekreftet graveringsposisjonen, still inn riktige hastighets- og effektparametere basert på materialet ditt.

Trinn 20

Lukk døren og start jobben.

Trinn 21

Kontroller resultatet.

Steg 22 (Valgfritt)

⚠︎ Hvis du oppdager uregelmessigheter i graveringsresultatet (forkortet eller forlenget), vennligst se videoen nedenfor for å justere rotasjonsskalainnstillingene.

• Hvis resultatet ditt er større enn det opprinnelige designet ditt, sett skalaen til 0.5 for å gjøre det mindre.
• Hvis resultatet ditt er mindre enn det opprinnelige designet ditt, sett skalaen til 1.5 eller 2.0 for å gjøre det større.
