Beambox II - Installasjonsveiledning for Rotary Module 2.0

• Beambox II + Extension Pocket + Rotary 2.0

• Beambox II + Rotary 2.0

Trinn 1

Installer BB2 Extension Pocket-tillegget ved å følge veiledningen nedenfor.
Installasjonsveiledning for Extension Pocket

Trinn 2

Sørg for at du har følgende programvare- og fastvareversjoner for å bruke rotasjonsfunksjonen.

Trinn 3

Monter plattformbraketten på nytt.

Trinn 4

Mål diameteren eller omkretsen på materialet ditt og noter det for senere bruk.
(Det anbefales å bruke materiale for øving og testing første gang.)

Trinn 5

Se tabellen nedenfor for å montere de riktige rotasjonsstativene og velge riktig fokuslinseavstand i henhold til objektets diameter.

Forklaring av fokusmodus

Som standard vil fokuslinsen være øverst, og fokuslinseavstanden vil være 4 mm, noe som betyr at avstanden mellom dysespissen og materialets overflate vil være 4 mm. For mindre materialer kan det hende at dysespissen ikke når standardavstanden på 4 mm. Derfor kan avstanden økes ved å flytte linsen til bunnen av dysen. Når linsen er nederst, kan avstanden mellom spissen og overflaten økes til 16 mm. Hvordan endrer du linsens posisjon? 1. Demonter linsen   2. Bestem rekkefølgen for fokusmodusen Fokusmodus: 4 mm (standard) Fokusmodus: 16 mm Linse Blokk Blokk Linse Ring Ring Dyse Dyse   3. Monter linsen på nytt Den røde siden av blokken må vende nedover. Den buede siden av linsen må vende oppover. (Et tips for å raskt identifisere den buede siden er at den skal reflektere hele ansiktet ditt når du ser på den.) Vri ringen mot klokken for å stramme den.

Forklaring av korte og lange stativ

Stativene brukes til å plassere på plattformbraketten. Rotasjonsmodulen vil være på stativene for å heves eller senkes manuelt eller ved hjelp av den automatiske plattformen. Demonstrasjon med rotasjon av Demonstrasjon med rotasjon på   Forskjell Korte stativ Lange stativ Det er lavere i høyden og brukes til mindre objekter.  Det er høyere og brukes til større objekter.   Hvordan installerer du stativene? Det er hull på plattformbraketten som er designet for stativene. Stativene har aksler som kan settes inn i hullene. Juster avstanden mellom akslene om nødvendig.

Trinn 6

Etter å ha installert stativene, sørg for at maskinen er slått av.
Finn tilkoblingskabelen i esken og koble den til på venstre side bak på maskinen.

Trinn 7

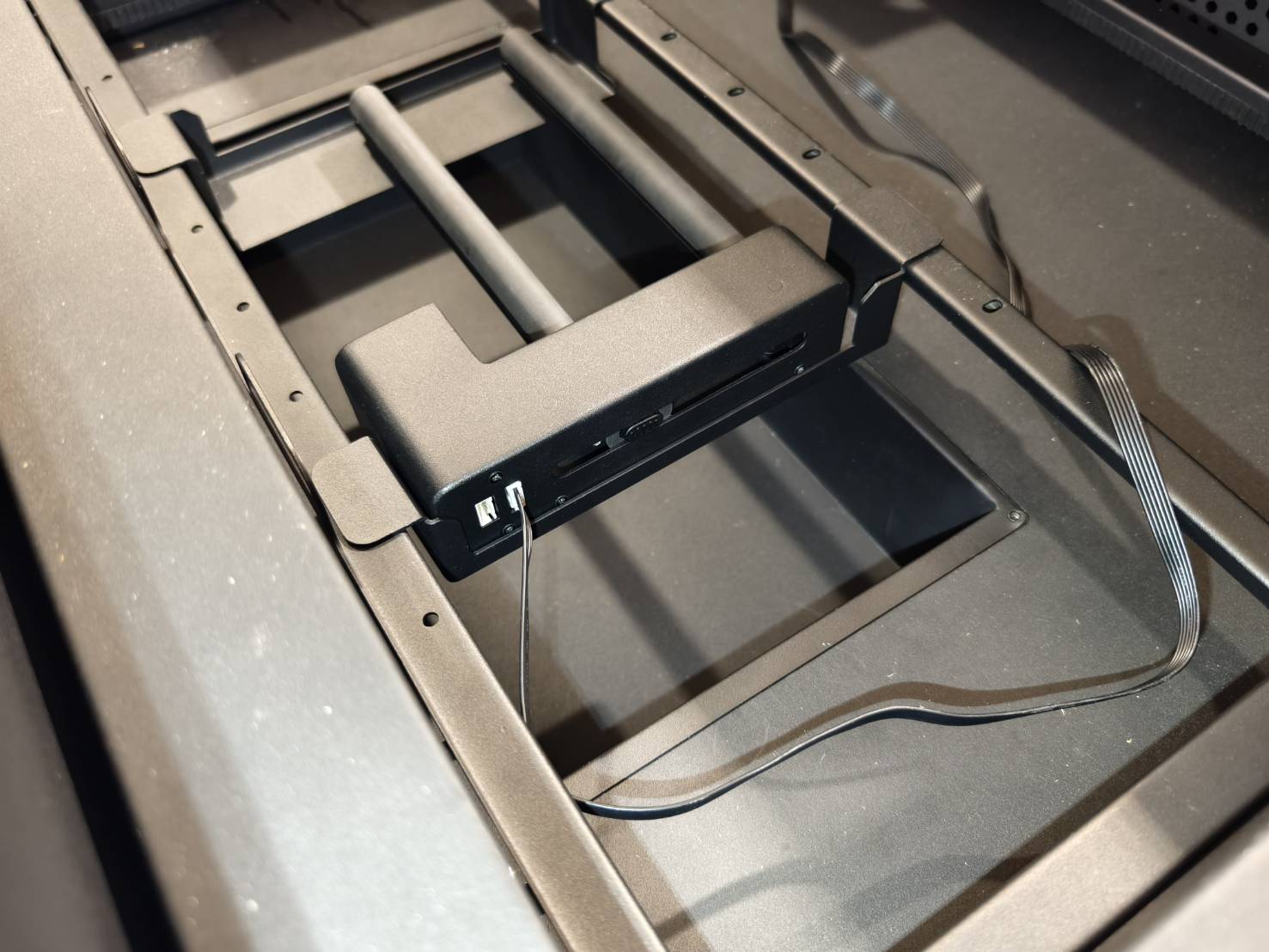

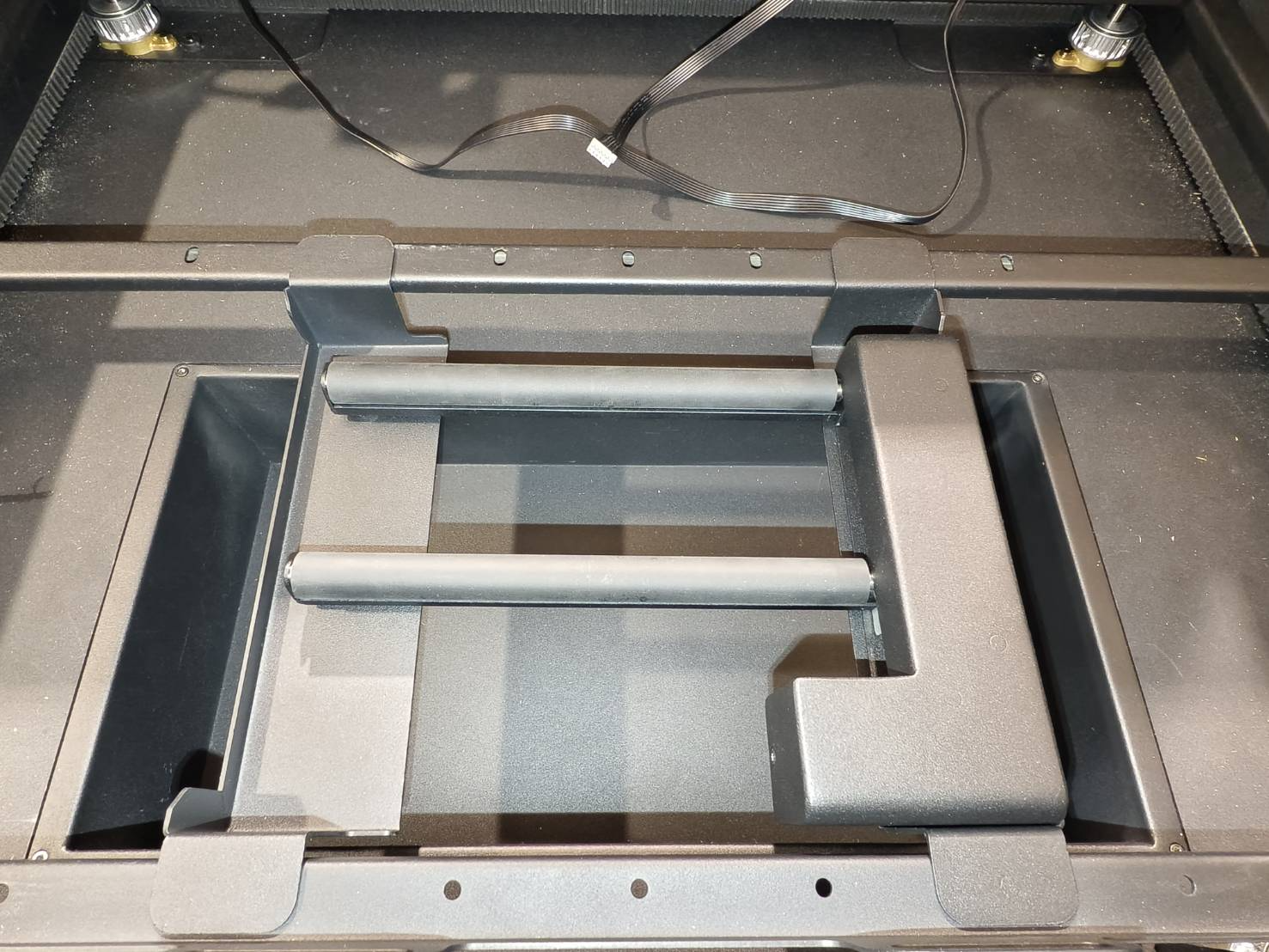

Plasser rotasjonsmodulen på stativene og koble kabelen til enheten.
*Forsikre deg om at strømmen er av. Å koble til kabelen mens maskinen er på kan skade rotasjonsmodulen.

Her er en demonstrasjon av hvordan du justerer rullene på rotasjonsmodulen.
(Trykk og hold inne knappen til høyre, så kan rullene beveges fritt)

Trinn 8

Slå på maskinen og gå til "Maskinvareinnstillinger" for å velge riktig fokusmodus.

Maskin >> Maskinvareinnstillinger >> Neste side >> Fokusmodus >> Velg riktig

Trinn 9

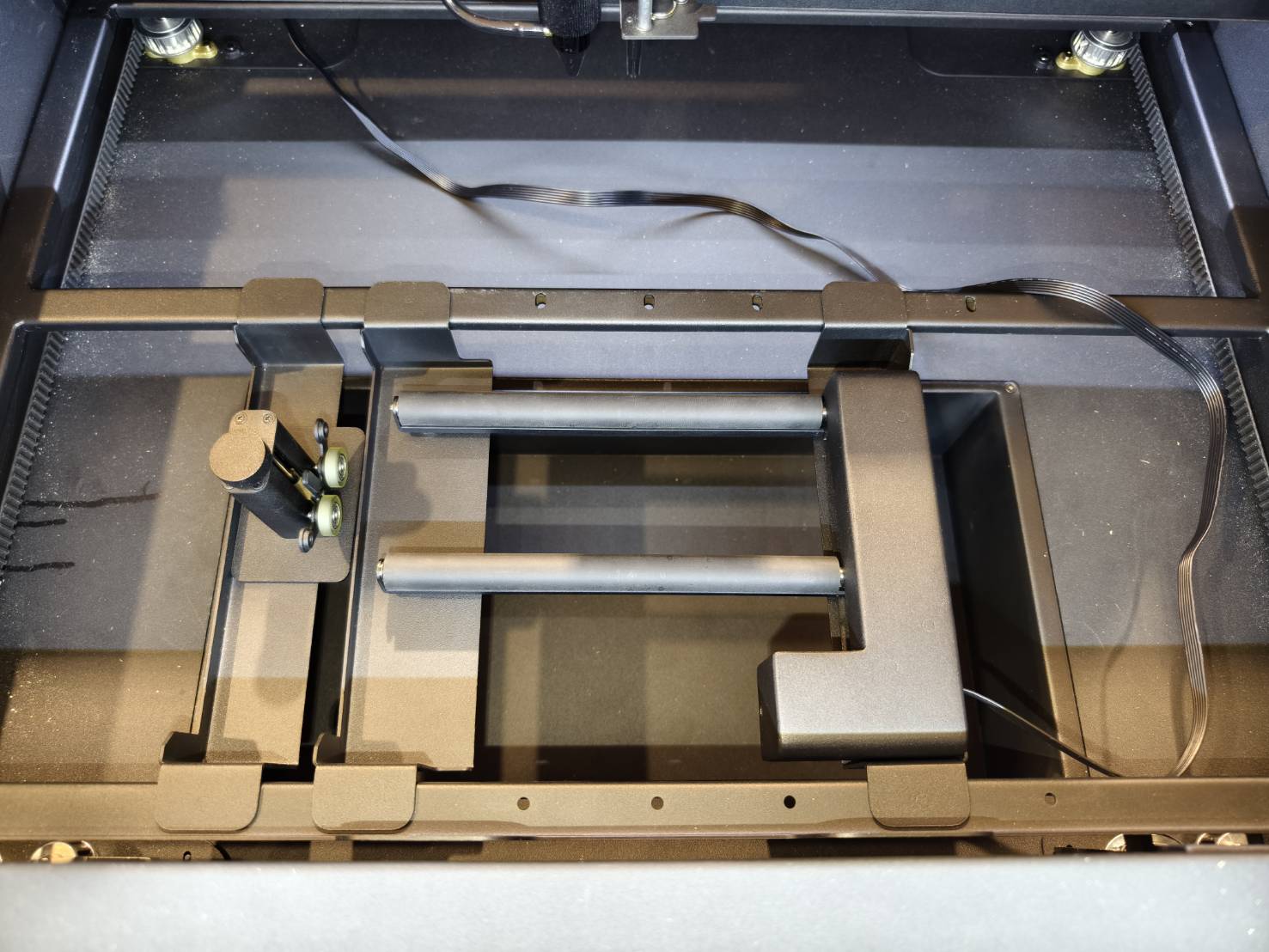

Plasser materialet på rotasjonsmodulen og niveller det om nødvendig ved hjelp av støttemodulen.

For ulike former, se følgende veiledninger som dekker instruksjoner for plassering av forskjellige objekter.

• Ador Rotary - Start gravering - Trinn 3
• HEXA - Rotary 2.0 Installasjonsveiledning - 01:10 - 04:15

Trinn 10

Utfør autofokus.
Hvis autofokus ikke fungerer, vennligst se article for manuell fokuseringsmetode.

Trinn 11

• Aktiver den røde laserstrålen som kommer ut fra munnstykket.
  Hvis den røde laseren allerede er aktivert, kan du hoppe over dette trinnet.



• Maskin >> Maskinvareinnstillinger >> Neste side >> Rødt lys kontinuerlig >> PÅ


Trinn 12

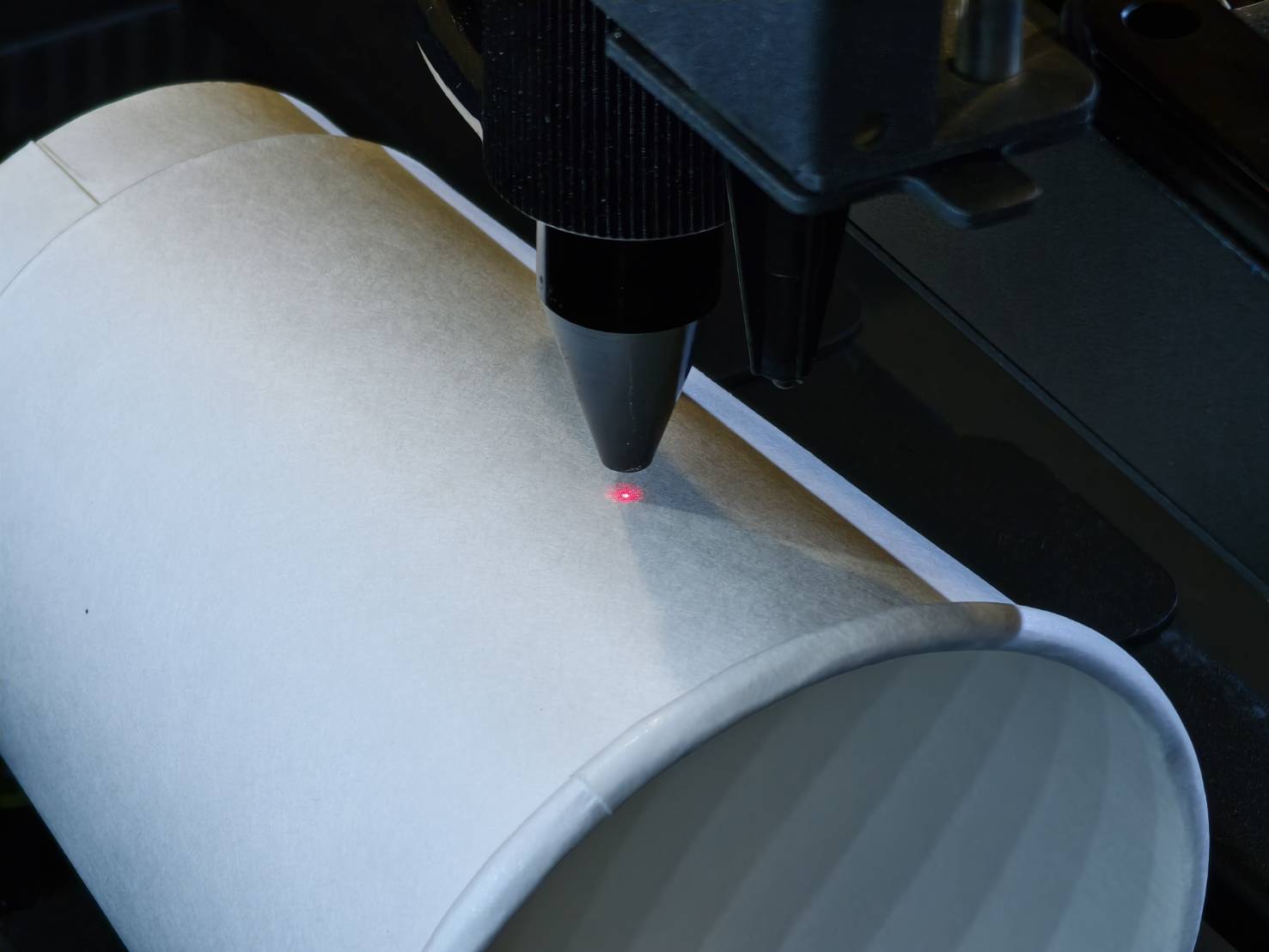

Flytt munnstykket til midten av området du ønsker å gravere.
Det røde lyspunktet indikerer og bestemmer startposisjonen.

Trinn 13

Start Beam Studio.

Trinn 14

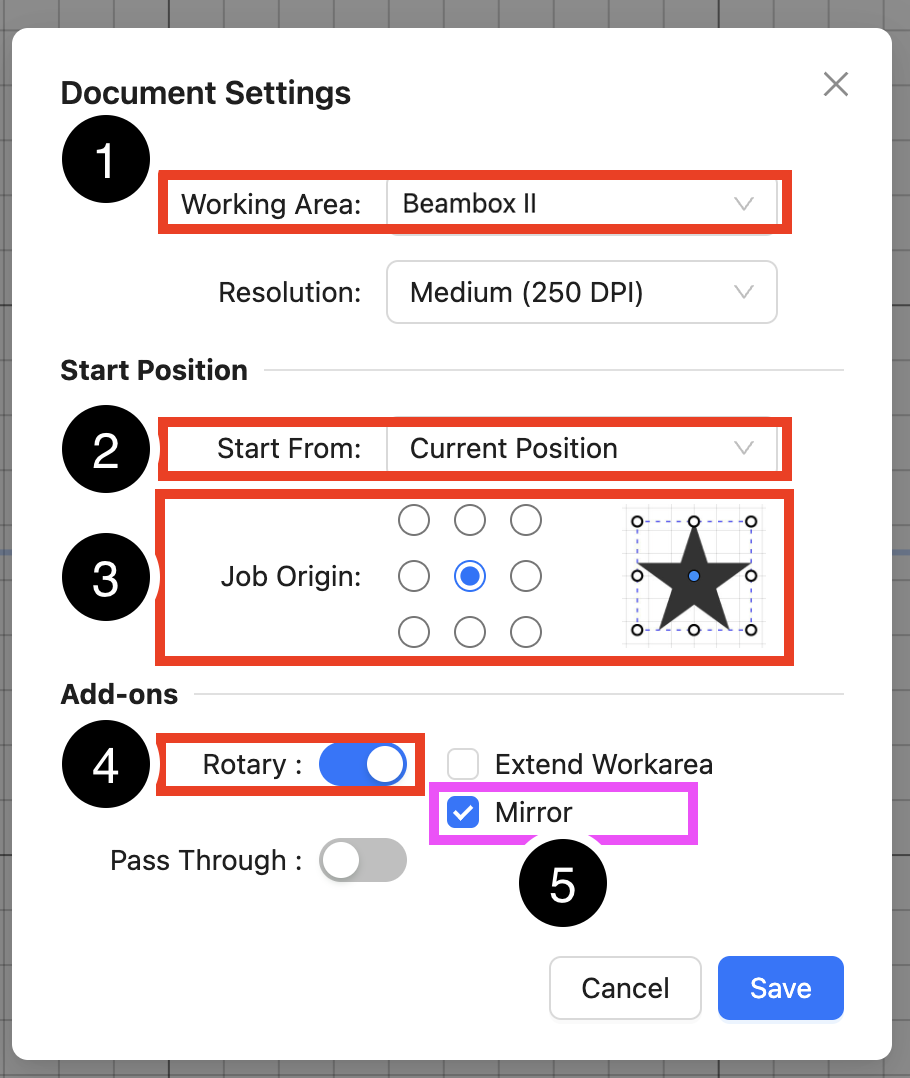

Gå til "Dokumentinnstillinger" og gjør endringene.

1. Endre arbeidsområdet til "Beambox II". 2. Endre "Start fra"-alternativet til "Nåværende posisjon". 3. For jobbopprinnelse, velg "Senter".  4. Aktiver rotasjonsfunksjonen. 5. For speilfunksjonen må du aktivere den hvis rotasjonsenheten er reversert (ruller til høyre). Hvis den ikke er reversert, la den være deaktivert. (Kun tilgjengelig for Ador.)

Trinn 15

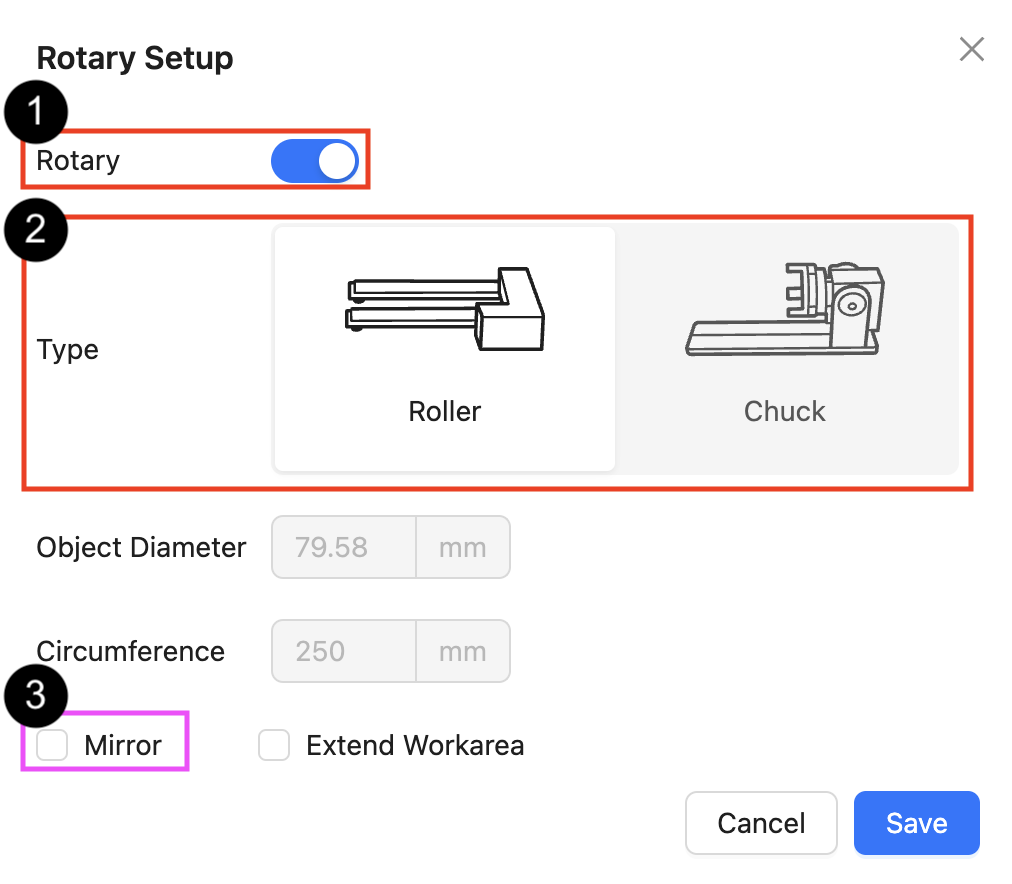

Gå til "Rotasjonsoppsett" og gjør endringene.

1. Sørg for at rotasjonsfunksjonen er aktivert.   2. Velg "Rulle" som type.   3. Du må aktivere speilfunksjonen hvis rotasjonsenheten er reversert (ruller til høyre). Hvis den ikke er reversert, la den være deaktivert. (Kun tilgjengelig for Ador.)

Trinn 16

Lag et graveringsobjekt eller importer ditt eget.

Avhengig av designet ditt vil det vanligvis roteres 90 grader for å samsvare med materialets orientering.

Trinn 17

Etter å ha satt opp designet ditt, flytt midtpunktet av designet til den blå linjen.

Trinn 18

Bruk funksjonen "Kjør ramme" for å se graveringsbanen.

Velg "Innramming" for å se avgrensningsboksen til designet eller filen. Etter å ha klikket på "Start", vil laserhodet begynne å bevege seg, og bevegelsesmønsteret vil vise graveringsområdet for denne oppgaven. Startpunktet er der laserdysen din er plassert for øyeblikket. Banen vil avhenge av "Jobbopprinnelse" valgt i Trinn. Når midtpunktet er valgt, vil startpunktet bli satt til designets midtpunkt. Midtpunktet brukes vanligvis for roterende jobber. Du kan flytte laserhodet for å endre graveringsområdet til posisjonen er tilfredsstillende.

⚠︎ Hvis du oppdager noe unormalt i graveringsområdet eller størrelsen (forkortet eller forlenget), vennligst se videoen nedenfor for å justere innstillingene for rotasjonsskala.

Trinn 19

Når du har bekreftet graveringsposisjonen, still inn korrekte parametere for hastighet og effekt basert på materialet ditt.

Trinn 20

Lukk døren og start oppgaven.

Trinn 21

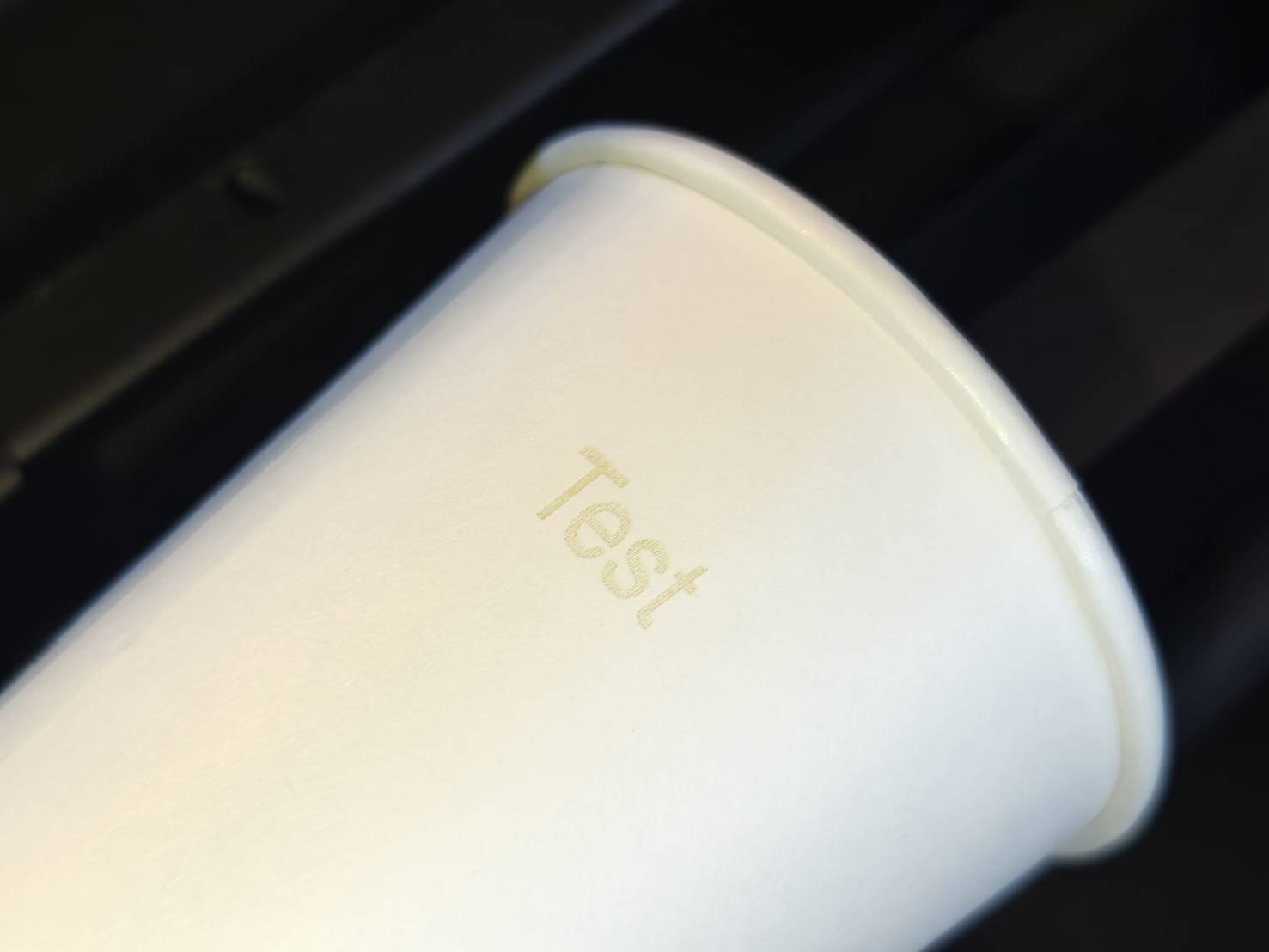

Kontroller resultatet.

#END

Trinn 1

Sørg for at du har følgende programvare- og fastvareversjoner for å bruke rotasjonsfunksjonen.

Trinn 2

Fjern honeycomb-platen og plattformbraketten.

Trinn 3

Monter plattformbraketten på nytt.

Trinn 4

Mål diameteren eller omkretsen på materialet ditt og noter det for senere bruk.
(Det anbefales å bruke materiale for øving og testing første gang.)

Trinn 5

Se tabellen nedenfor for å montere de riktige rotasjonsstativene og velge riktig fokuslinseavstand i henhold til objektets diameter.

Forklaring av fokusmodus

Som standard vil fokuslinsen være øverst, og fokuslinseavstanden vil være 4 mm, noe som betyr at avstanden mellom dysespissen og materialets overflate vil være 4 mm. For mindre materialer kan det hende at dysespissen ikke når standardavstanden på 4 mm. Derfor kan avstanden økes ved å flytte linsen til bunnen av dysen. Når linsen er nederst, kan avstanden mellom spissen og overflaten økes til 16 mm. Hvordan endrer du linsens posisjon? 1. Demonter linsen   2. Bestem rekkefølgen for fokusmodusen Fokusmodus: 4 mm (standard) Fokusmodus: 16 mm Linse Blokk Blokk Linse Ring Ring Dyse Dyse   3. Monter linsen på nytt Den røde siden av blokken må vende nedover. Den buede siden av linsen må vende oppover. (Et tips for å raskt identifisere den buede siden er at den skal reflektere hele ansiktet ditt når du ser på den.) Vri ringen mot klokken for å stramme den.

Forklaring av stativene

Stativene brukes til å plassere på plattformbraketten. Rotasjonsmodulen vil være på stativene for å heves eller senkes manuelt eller ved hjelp av den automatiske plattformen. Demonstrasjon med rotasjon av Demonstrasjon med rotasjon på   Korte stativ Det er lavere i høyden og brukes til mindre objekter.   Hvordan installerer du stativene? Det er hull på plattformbraketten som er designet for stativene. Stativene har aksler som kan settes inn i hullene. Juster avstanden mellom akslene om nødvendig.

Trinn 6

Etter å ha installert stativene, sørg for at maskinen er slått av.
Finn tilkoblingskabelen i esken og koble den til på venstre side bak på maskinen.

Trinn 7

Plasser rotasjonsmodulen på stativene og koble kabelen til enheten.
*Forsikre deg om at strømmen er av. Å koble til kabelen mens maskinen er på kan skade rotasjonsmodulen.

Her er en demonstrasjon av hvordan du justerer rullene på rotasjonsmodulen.
(Trykk og hold inne knappen til høyre, så kan rullene beveges fritt)

Trinn 8

Slå på maskinen og gå til "Maskinvareinnstillinger" for å velge riktig fokusmodus.

Maskin >> Maskinvareinnstillinger >> Neste side >> Fokusmodus >> Velg riktig

Trinn 9

Plasser materialet på rotasjonsmodulen og niveller det om nødvendig ved hjelp av støttemodulen.

For ulike former, se følgende veiledninger som dekker instruksjoner for plassering av forskjellige objekter.

• Ador Rotary - Start gravering - Trinn 3
• HEXA - Rotary 2.0 Installasjonsveiledning - 01:10 - 04:15

Trinn 10

Utfør autofokus.
Hvis autofokus ikke fungerer, vennligst se article for manuell fokuseringsmetode.

Trinn 11

• Aktiver den røde laserstrålen som kommer ut fra munnstykket.
  Hvis den røde laseren allerede er aktivert, kan du hoppe over dette trinnet.



• Maskin >> Maskinvareinnstillinger >> Neste side >> Rødt lys kontinuerlig >> PÅ


Trinn 12

Flytt munnstykket til midten av området du ønsker å gravere.
Det røde lyspunktet indikerer og bestemmer startposisjonen.

Trinn 13

Start Beam Studio.

Trinn 14

Gå til "Dokumentinnstillinger" og gjør endringene.

1. Endre arbeidsområdet til "Beambox II". 2. Endre "Start fra"-alternativet til "Nåværende posisjon". 3. For jobbopprinnelse, velg "Senter".  4. Aktiver rotasjonsfunksjonen. 5. For speilfunksjonen må du aktivere den hvis rotasjonsenheten er reversert (ruller til høyre). Hvis den ikke er reversert, la den være deaktivert. (Kun tilgjengelig for Ador.)

Trinn 15

Gå til "Rotasjonsoppsett" og gjør endringene.

1. Sørg for at rotasjonsfunksjonen er aktivert.   2. Velg "Rulle" som type.   3. Du må aktivere speilfunksjonen hvis rotasjonsenheten er reversert (ruller til høyre). Hvis den ikke er reversert, la den være deaktivert. (Kun tilgjengelig for Ador.)

Trinn 16

Lag et graveringsobjekt eller importer ditt eget.

Avhengig av designet ditt vil det vanligvis roteres 90 grader for å samsvare med materialets orientering.

Trinn 17

Etter å ha satt opp designet ditt, flytt midtpunktet av designet til den blå linjen.

Trinn 18

Bruk funksjonen "Kjør ramme" for å se graveringsbanen.

Velg "Innramming" for å se avgrensningsboksen til designet eller filen. Etter å ha klikket på "Start", vil laserhodet begynne å bevege seg, og bevegelsesmønsteret vil vise graveringsområdet for denne oppgaven. Startpunktet er der laserdysen din er plassert for øyeblikket. Banen vil avhenge av "Jobbopprinnelse" valgt i Trinn. Når midtpunktet er valgt, vil startpunktet bli satt til designets midtpunkt. Midtpunktet brukes vanligvis for roterende jobber. Du kan flytte laserhodet for å endre graveringsområdet til posisjonen er tilfredsstillende.

⚠︎ Hvis du oppdager noe unormalt i graveringsområdet eller størrelsen (forkortet eller forlenget), vennligst se videoen nedenfor for å justere innstillingene for rotasjonsskala.

Trinn 19

Når du har bekreftet graveringsposisjonen, still inn korrekte parametere for hastighet og effekt basert på materialet ditt.

Trinn 20

Lukk døren og start oppgaven.

Trinn 21

Kontroller resultatet.

#END
