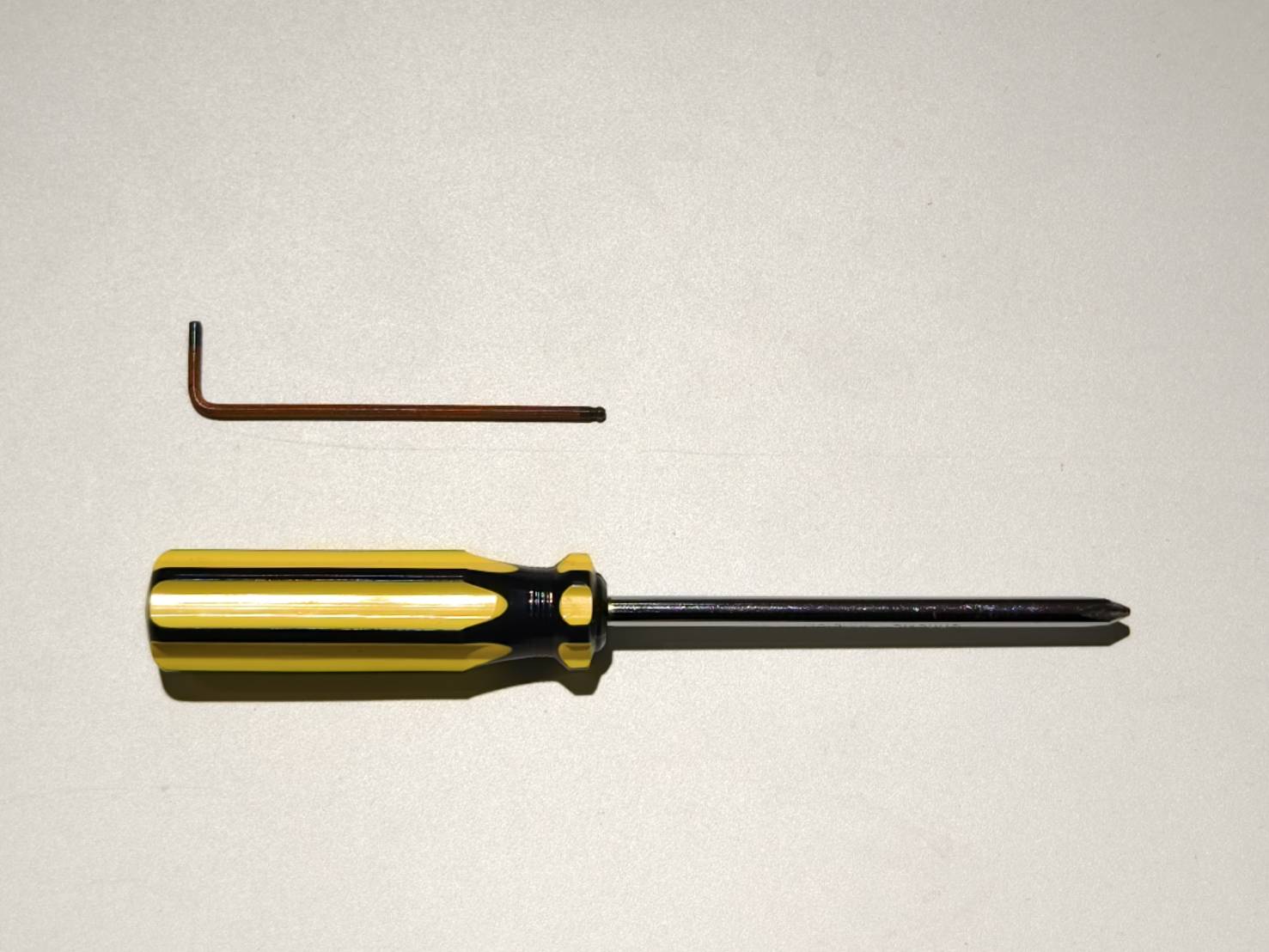

Verktøy
| 1 |
2,5 mm unbrakonøkkel |
| 2 |
Stjerneskrutrekker |
Trinn 1
Slå av maskinen og koble fra strømledningen.
Trinn 2
Åpne sidedekselet for å se maskinens innside.
-
Bruk en stjerneskrutrekker for å åpne dekselet.
Trinn 3

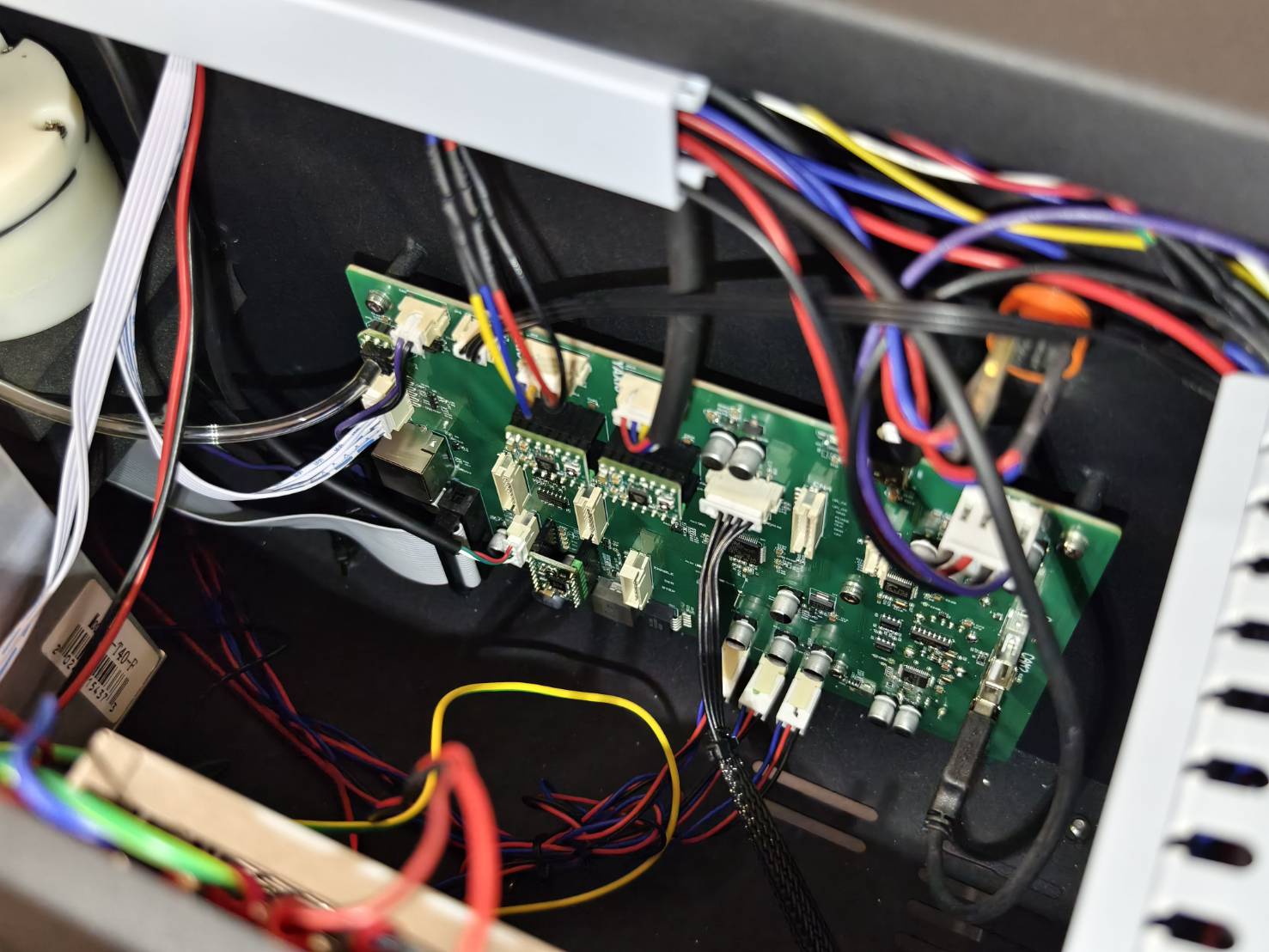

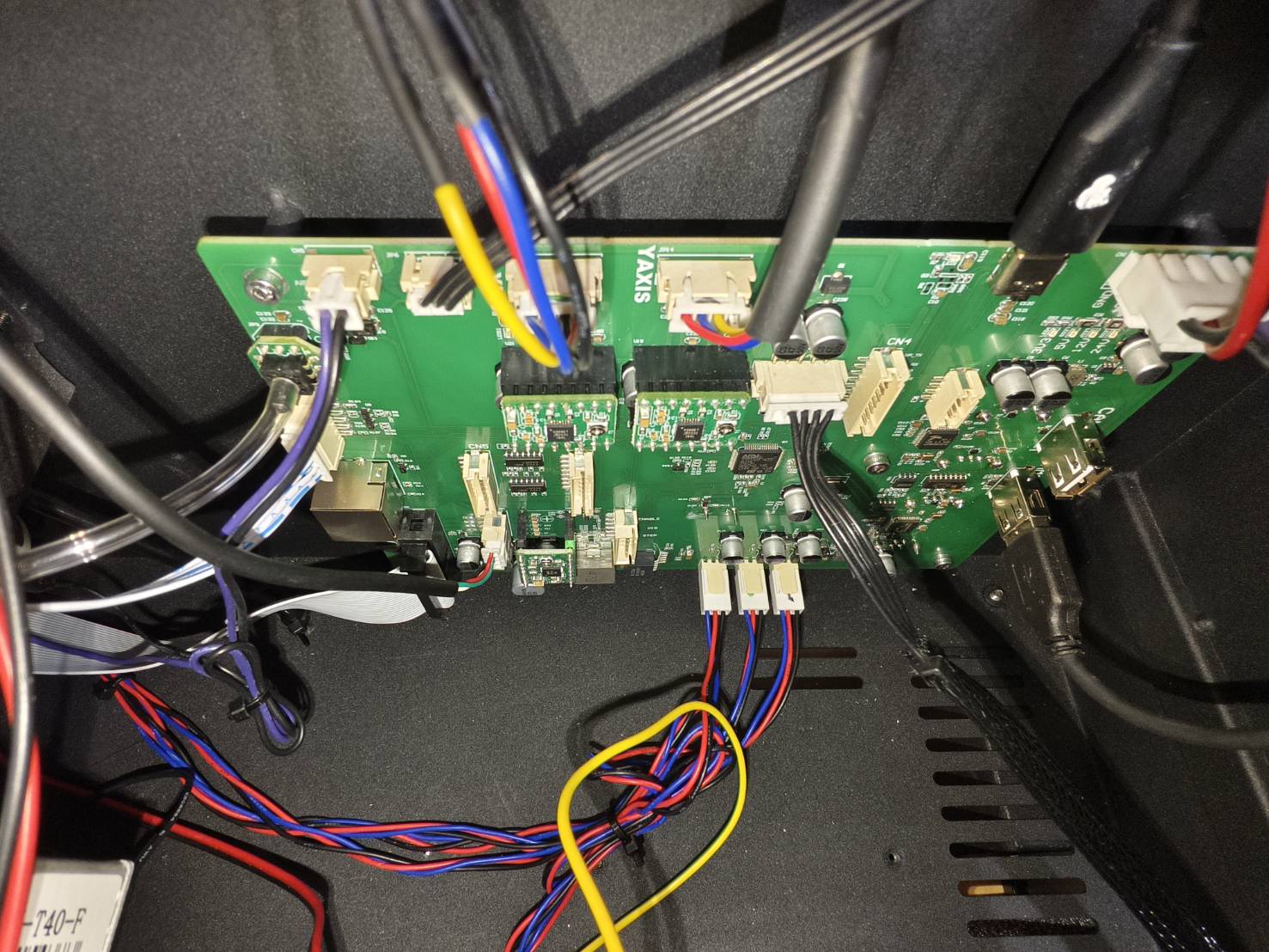

Ta bilder av hele hovedkortoppsettet.
Formålet er å unngå at du glemmer hvor alle kablene skal kobles til når du installerer det nye.
(Hvis du er usikker på hvor kablene skal kobles, se diagrammet for det nyeste oppsettet. Ikke bruk bildene nedenfor, da hovedkortets versjon kan variere.)
Trinn 4

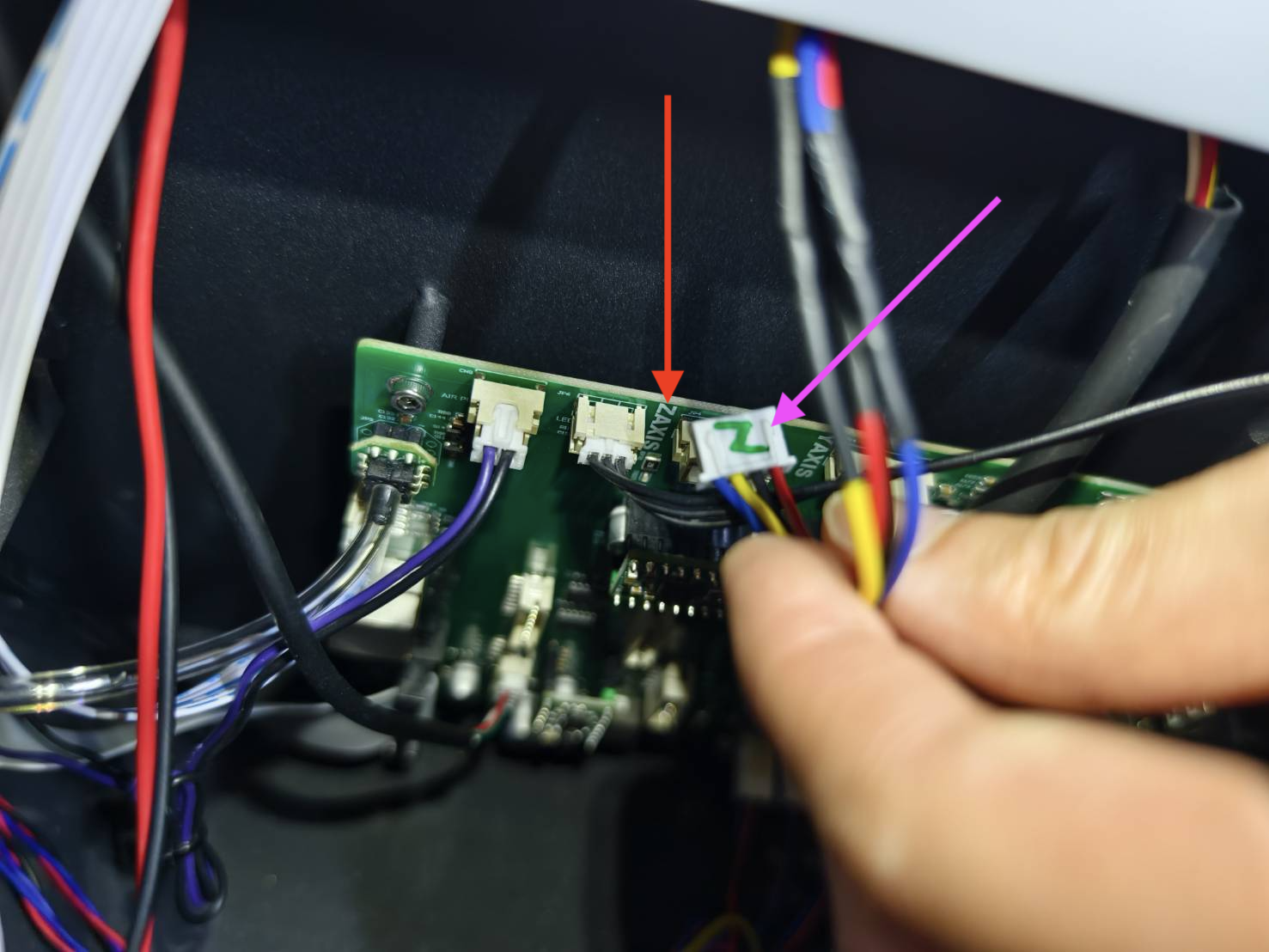

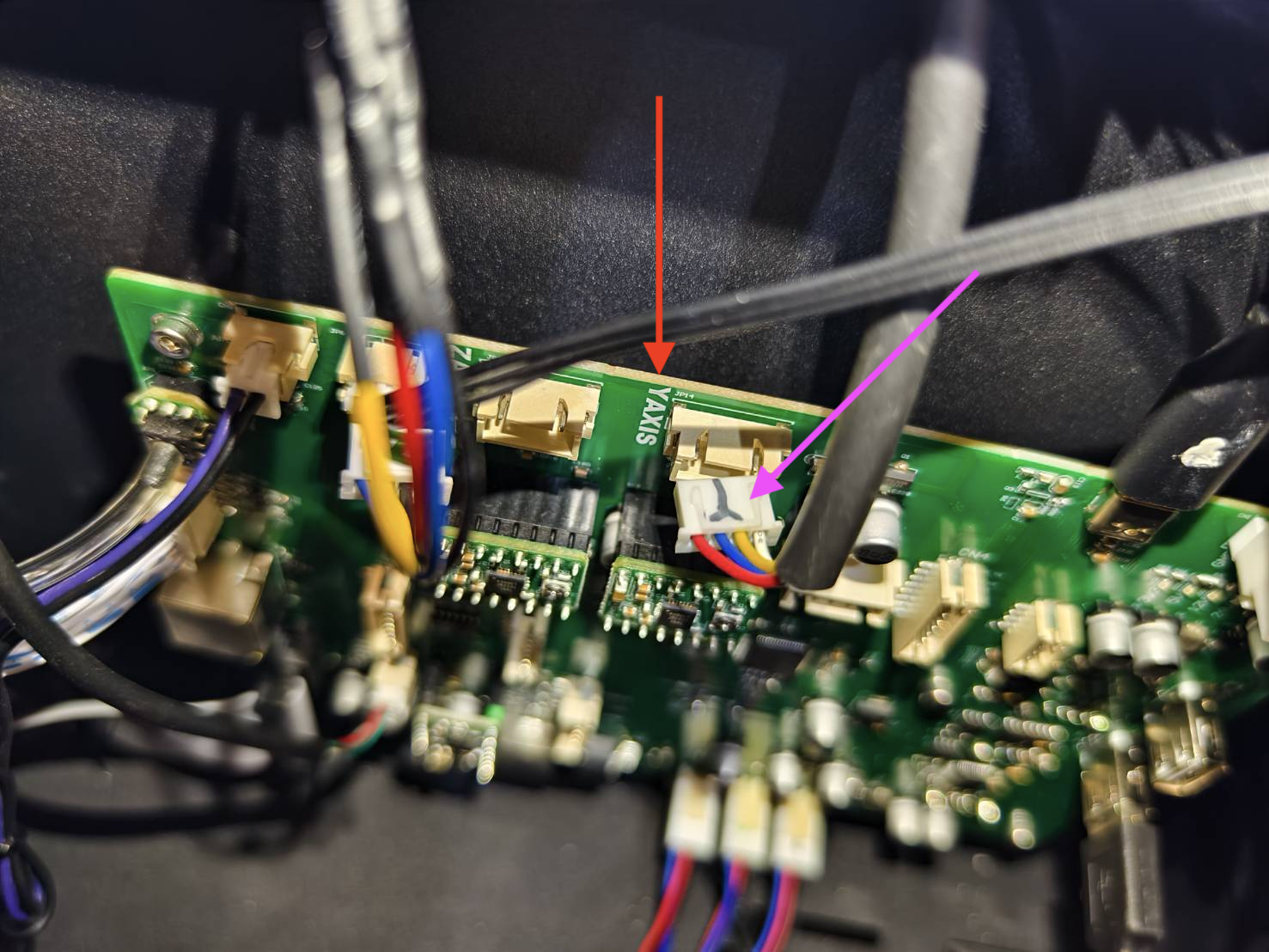

Øverst på hovedkortet er det to lignende kabler. En er for Z-aksemotoren, og den andre er for Y-aksemotoren.
For å unngå at disse kablene kobles til feil kontakter, anbefaler vi sterkt å merke kablene.
-
- Koble fra Z-aksekabelen og merk kontakten med 'Z'.
Det er en merking for Z-aksemotoren på hovedkortet, som du kan bruke for å bestemme hvor Z-aksekabelen skal kobles til på det nye hovedkortet.
- Koble fra Y-aksekabelen og merk kontakten med "Y".
Det er en merking for Y-aksemotoren på hovedkortet, som du kan bruke for å bestemme hvor Y-aksekabelen skal kobles til på det nye hovedkortet.
- Koble fra Z-aksekabelen og merk kontakten med 'Z'.
Trinn 5

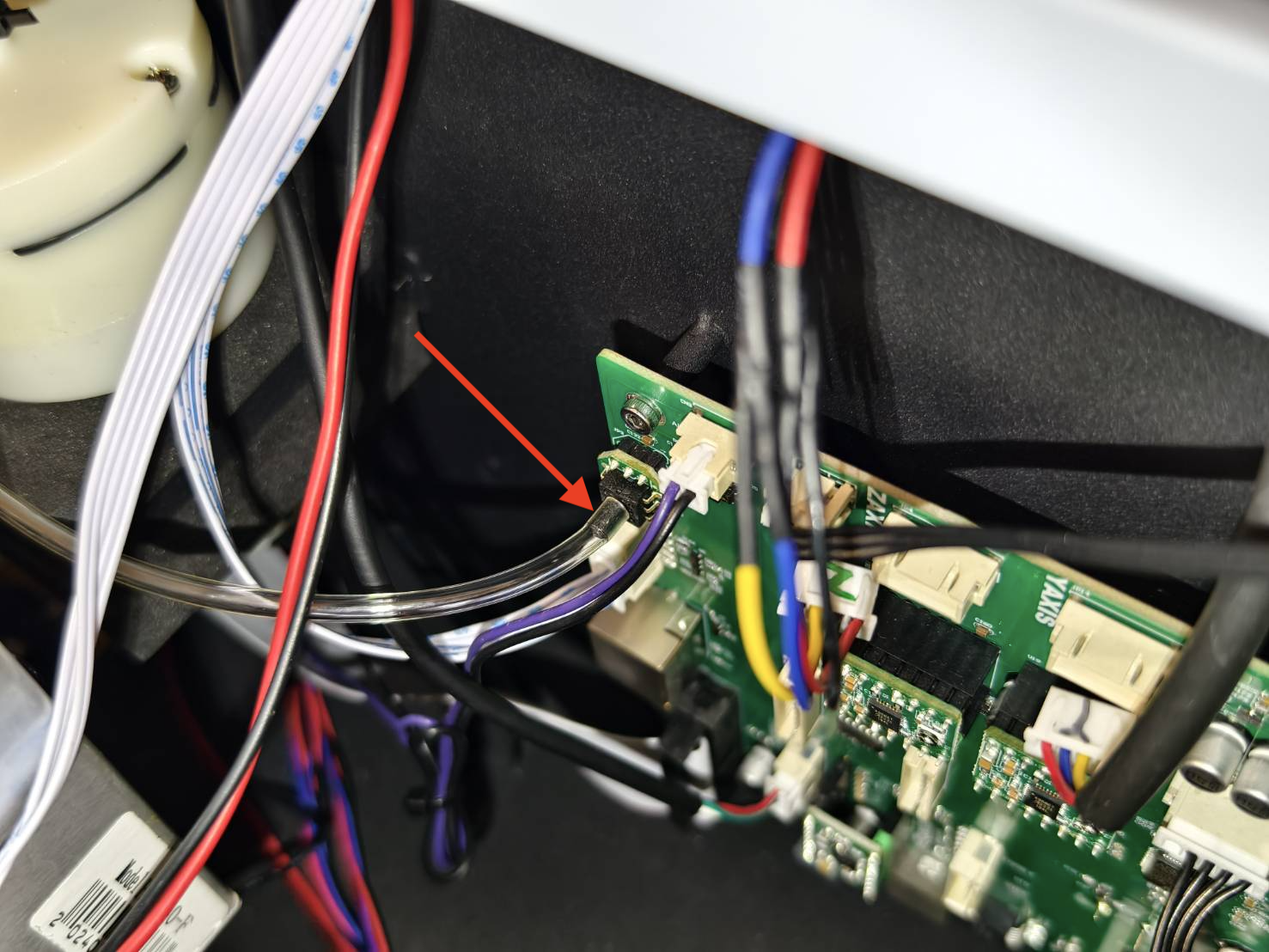

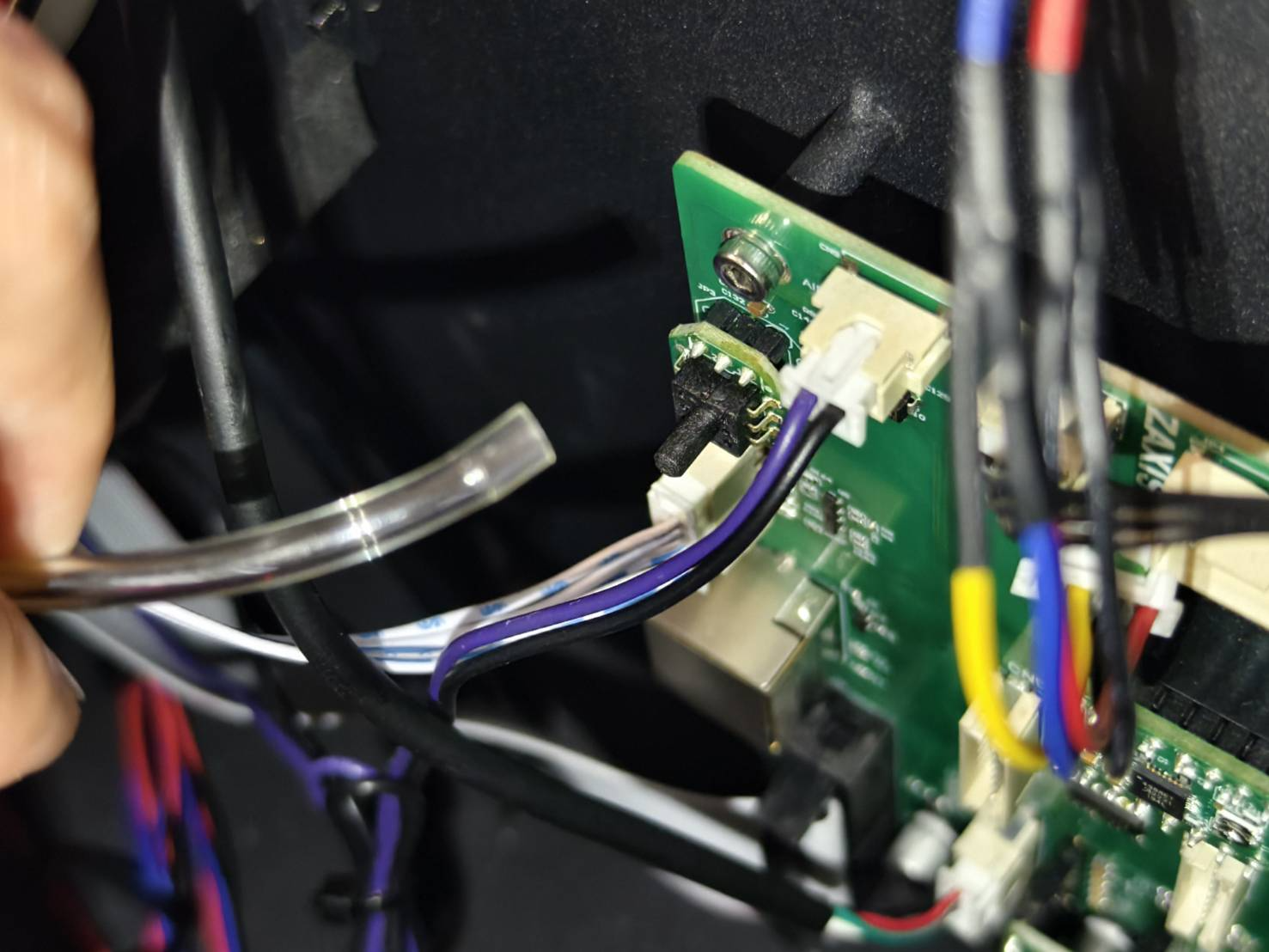

Koble fra luftslangen øverst til venstre på hovedkortet.
Trinn 6

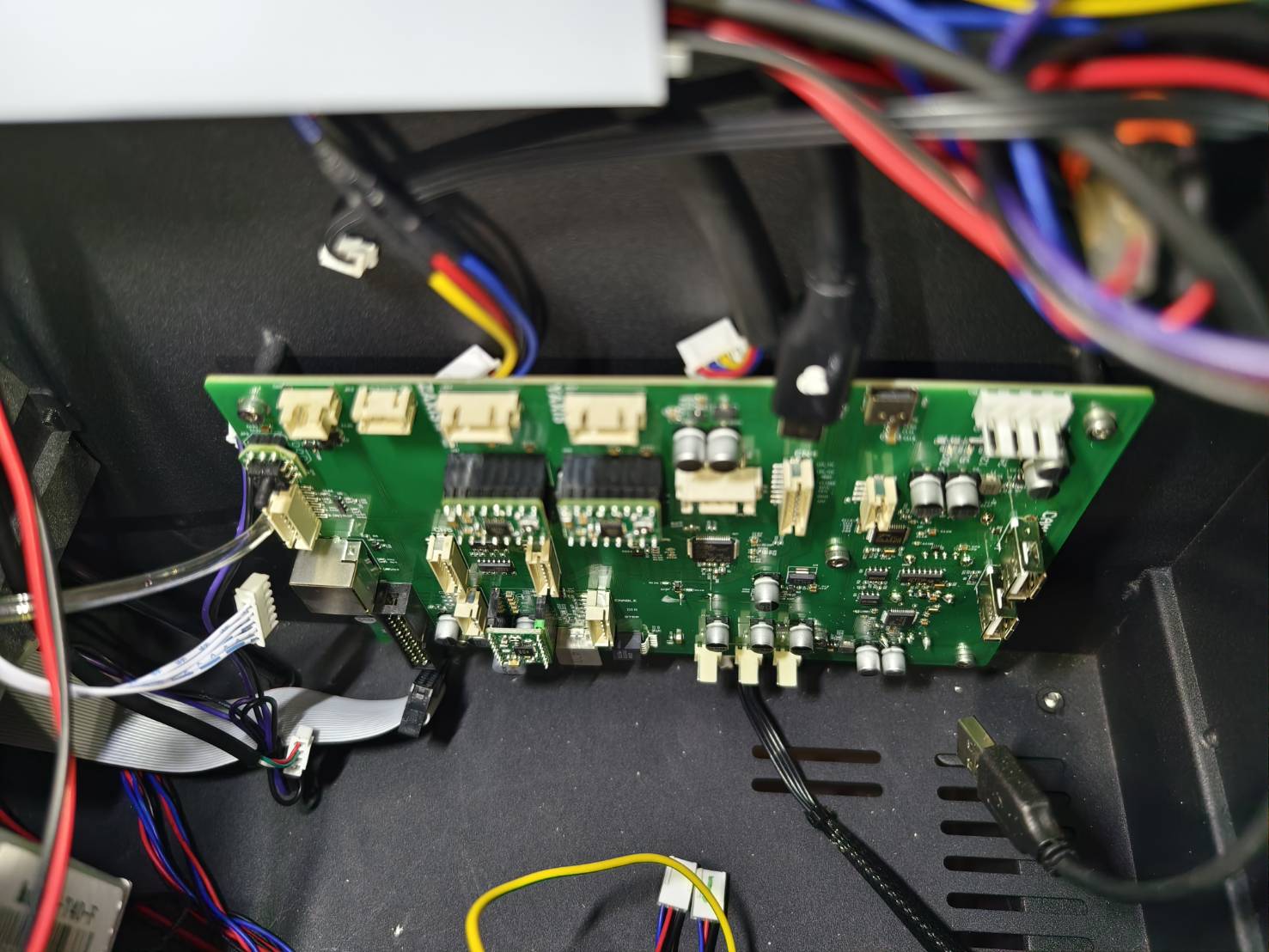

Koble fra alle andre kabler på hovedkortet.
Trinn 7

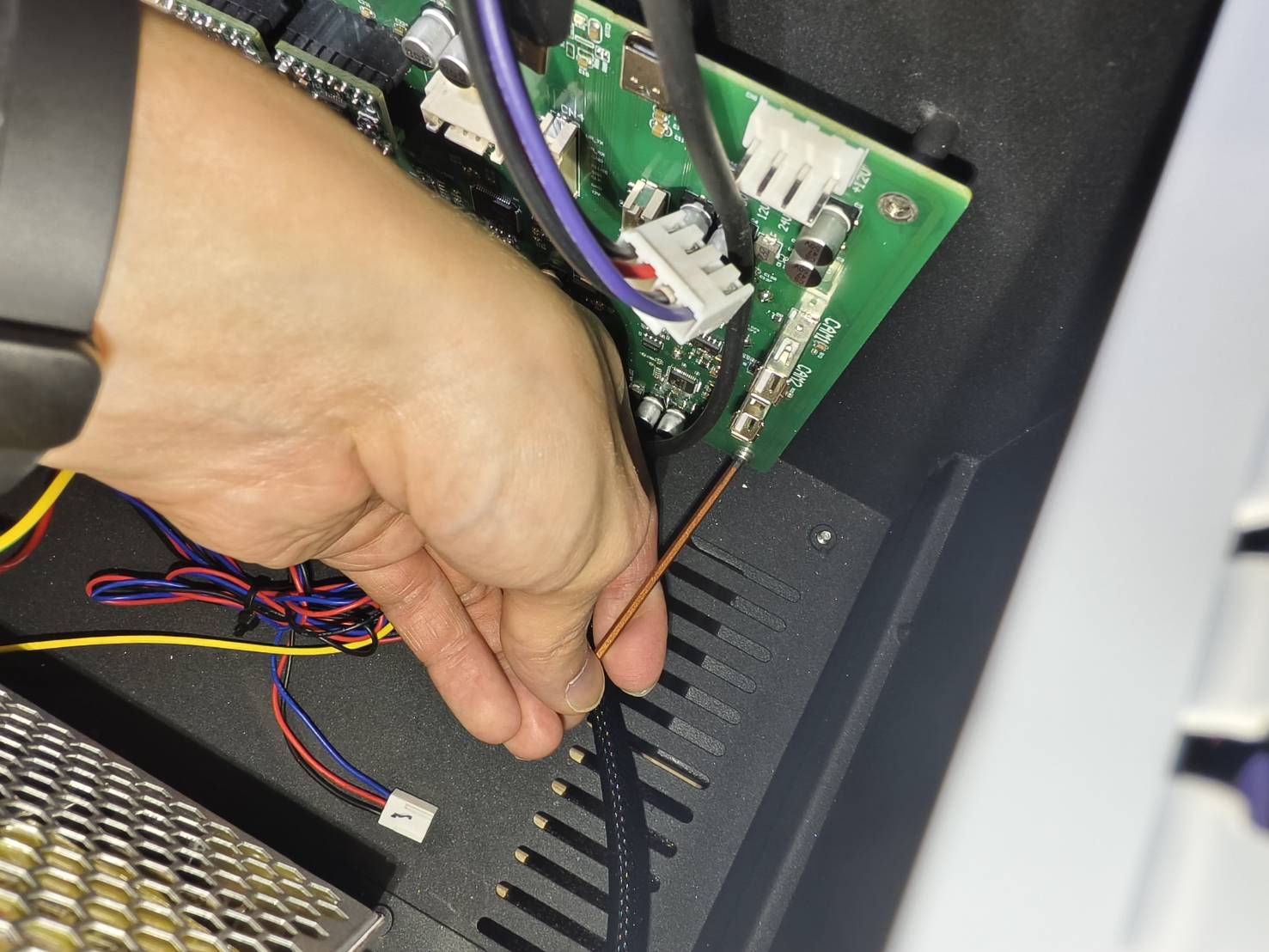

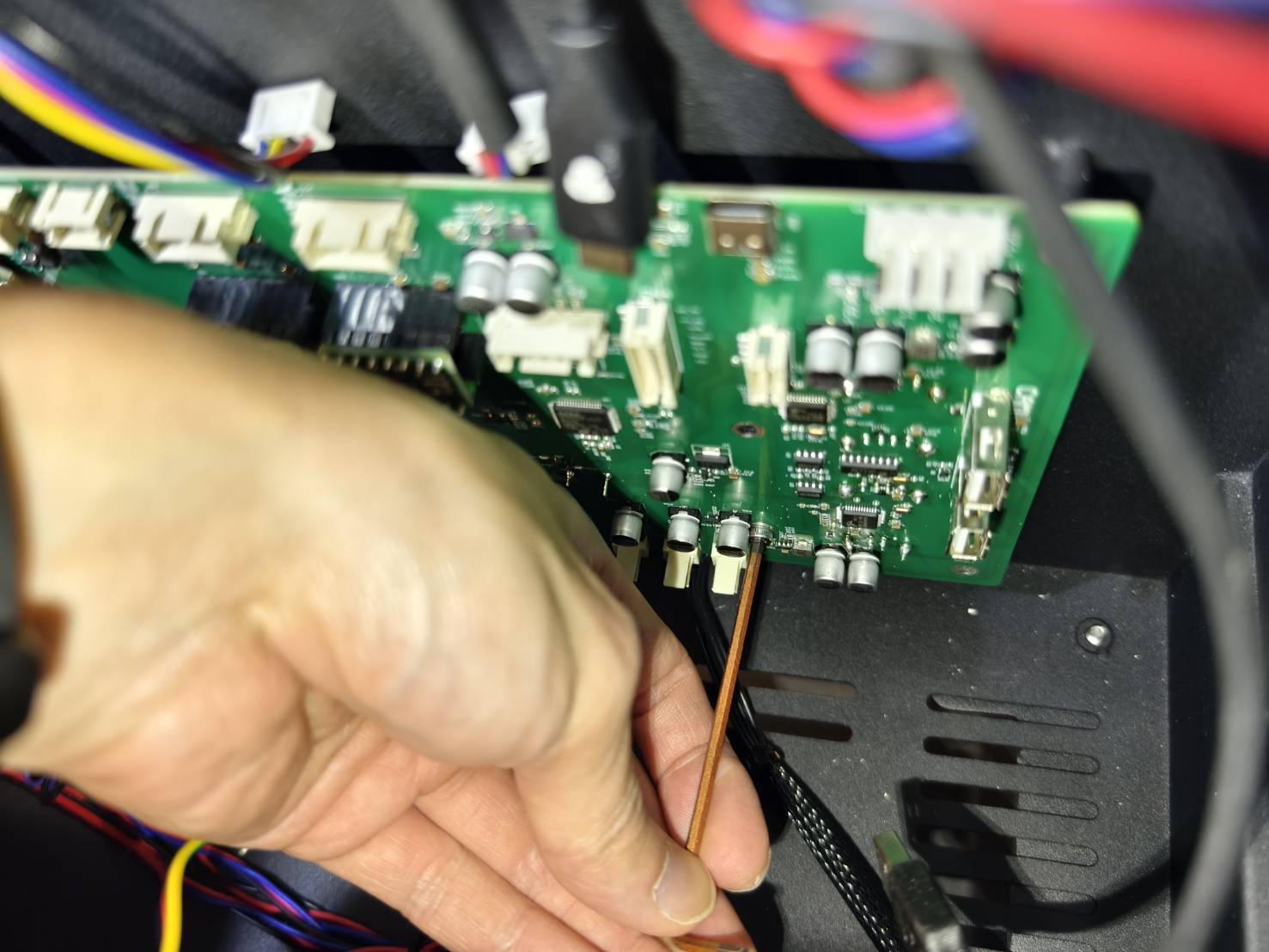

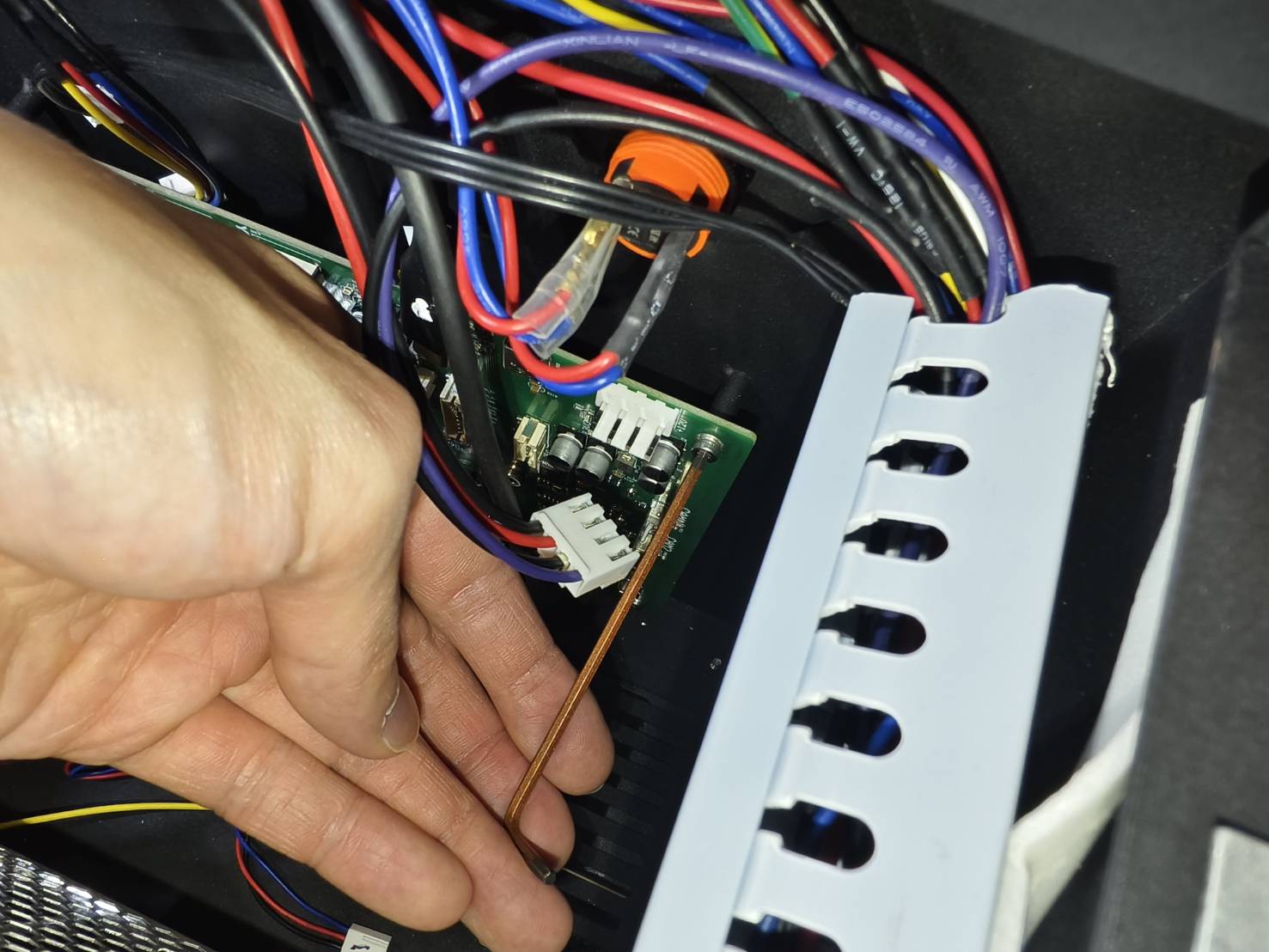

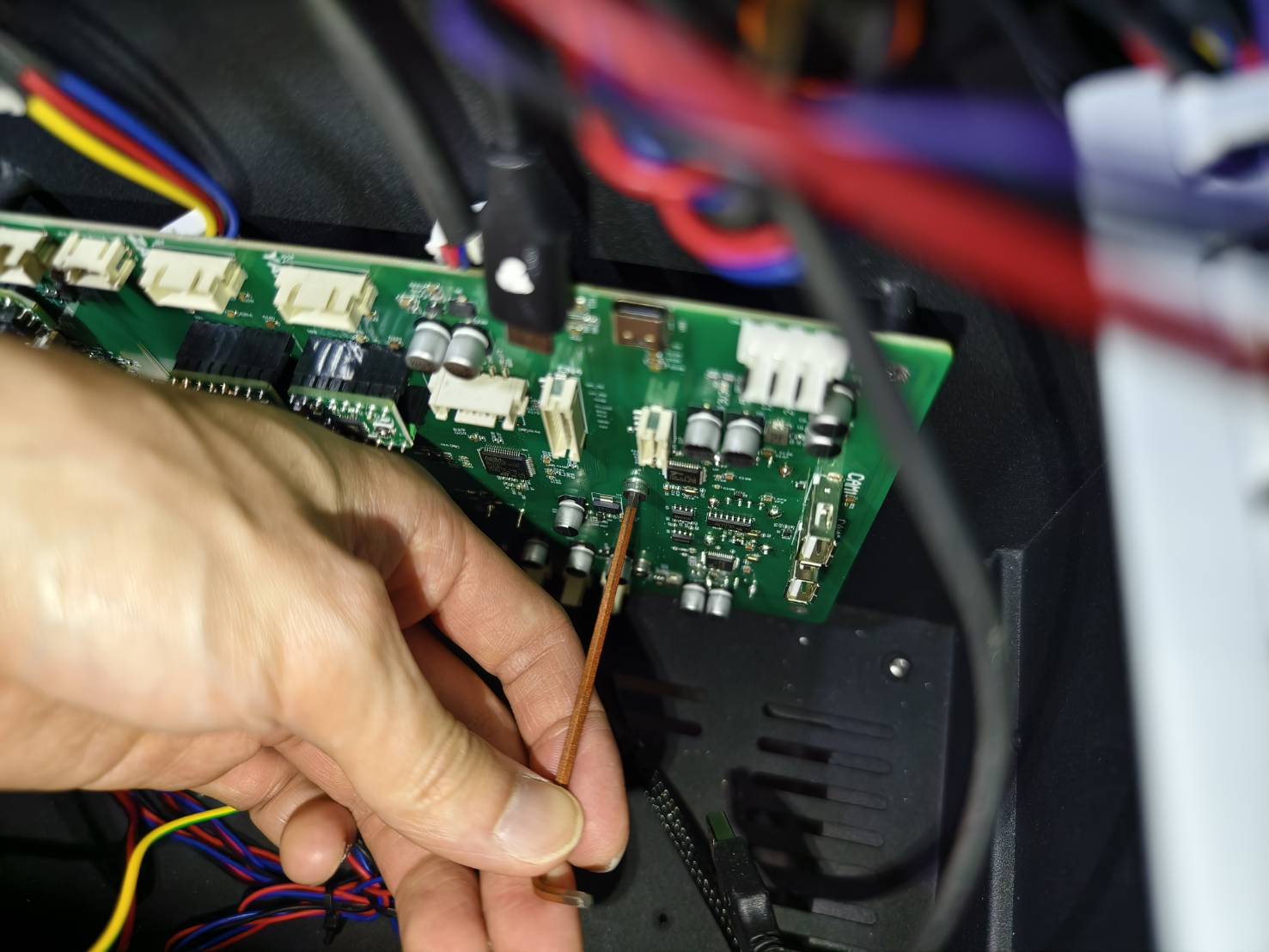

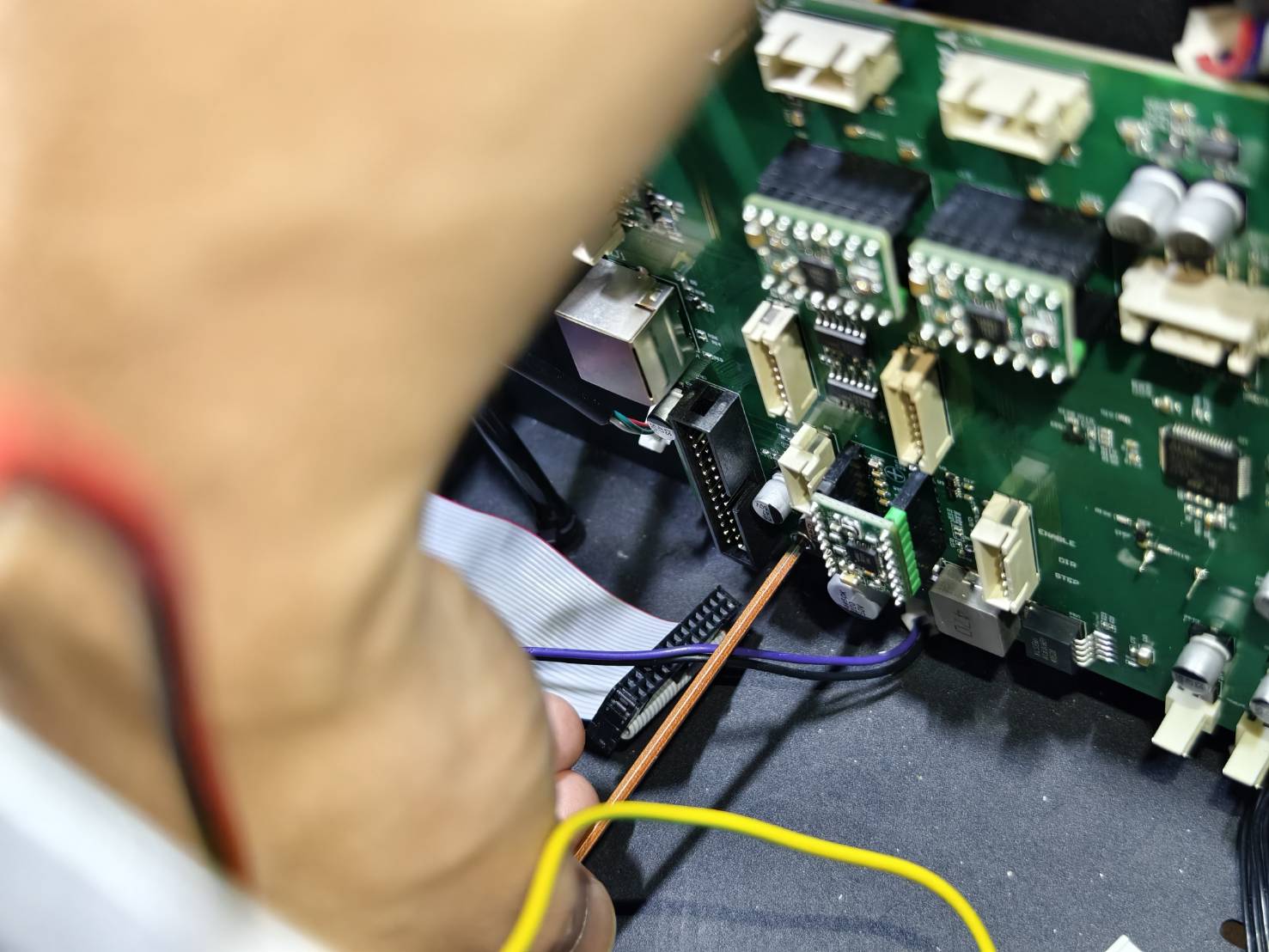

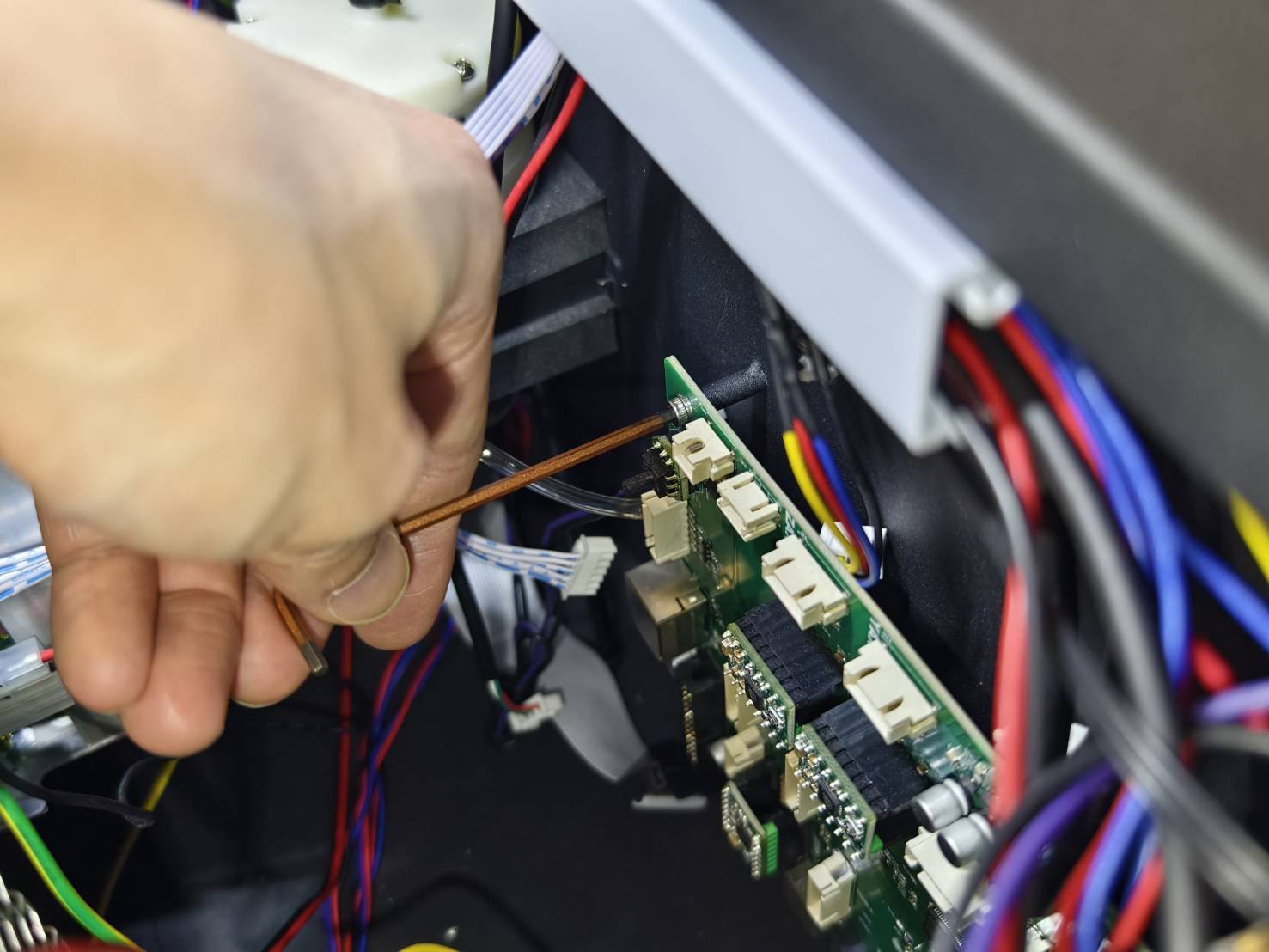

Skru ut skruene som fester hovedkortet. (6 stk. 2,5 mm sekskantskruer)

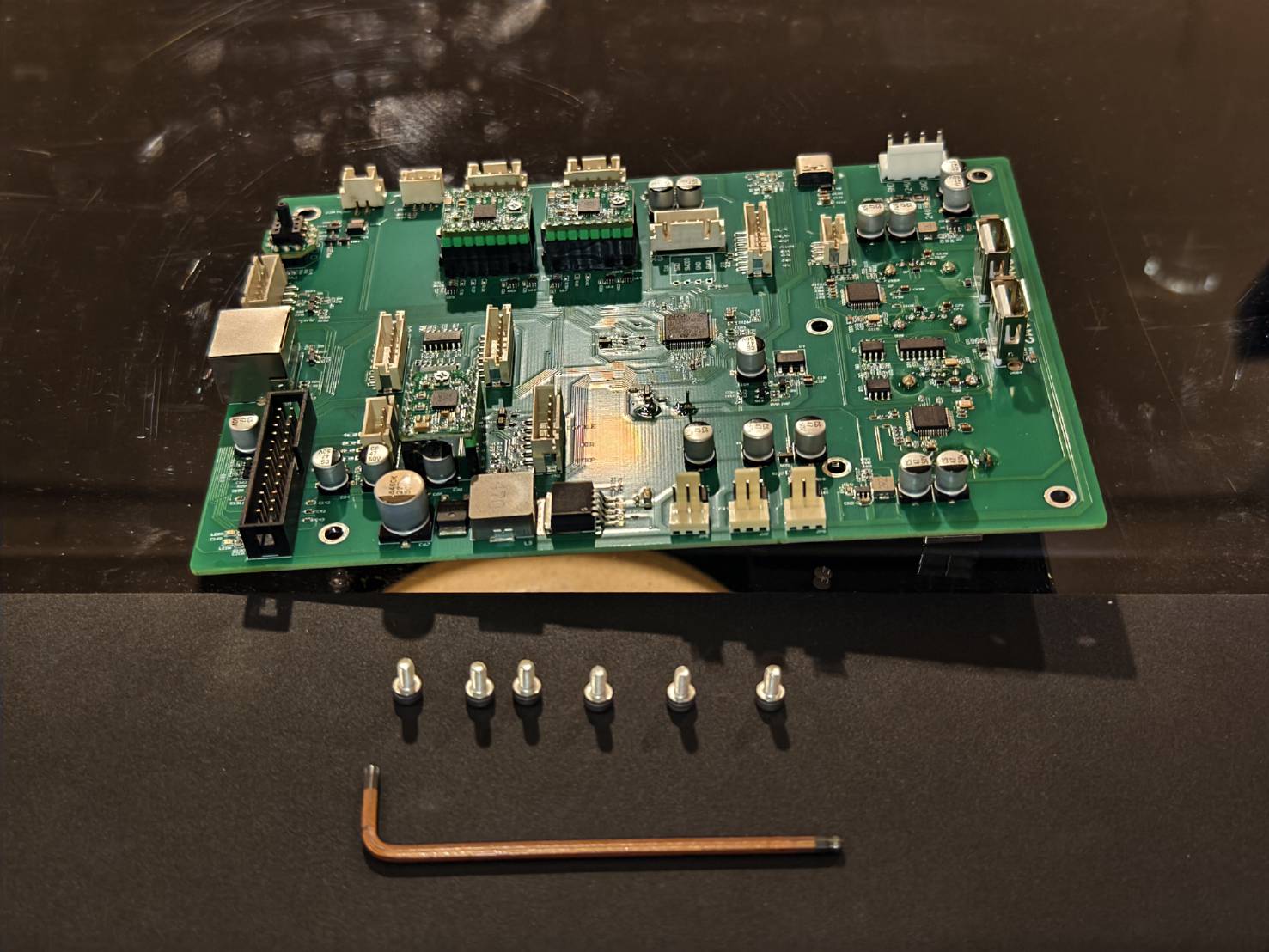

Hovedkortet kan deretter fjernes helt fra maskinen.
- Øverst til venstre
- Nederst til venstre
- Øverst til høyre
- Nederst til høyre
- Øverst i midten
- Nederst i midten
- Hovedkortet kan deretter fjernes fra maskinen.
Trinn 8
Monter det nye hovedkortet ved å skru inn 2,5 mm sekskantskruene.
Sørg for at kontaktene for Z-akse- og Y-aksemotorene er plassert øverst ved montering.
Trinn 9
Koble til Z-akse- og Y-akse-motorkablene på nytt.
- Det er en merking for Z-aksemotoren på hovedkortet, som du kan bruke for å bestemme hvor Z-aksekabelen skal kobles til på det nye hovedkortet.
- Det er en merking for Y-aksemotoren på hovedkortet, som du kan bruke for å bestemme hvor Y-aksekabelen skal kobles til på det nye hovedkortet.
Trinn 10

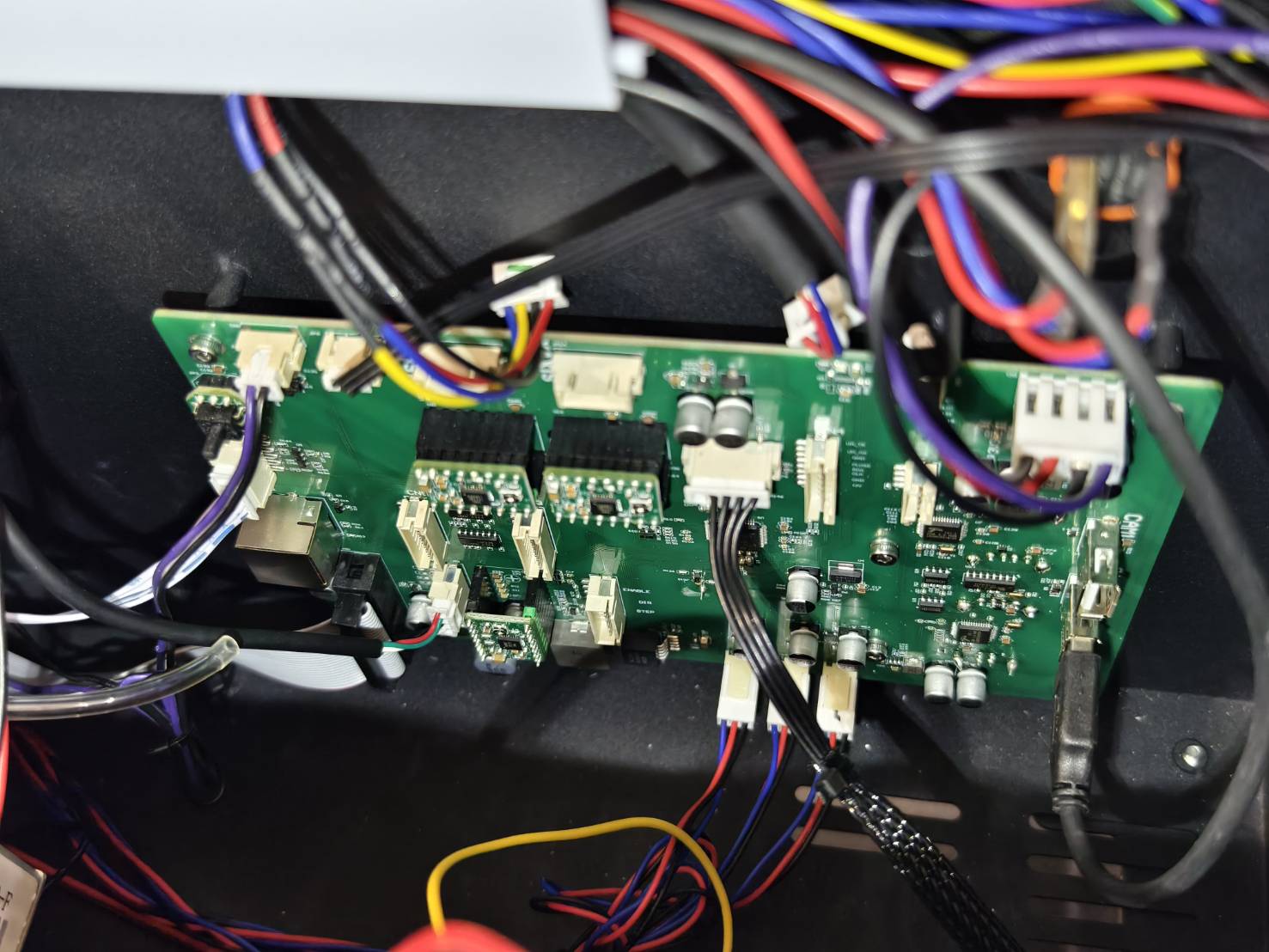

Koble til alle andre kabler på nytt.
(Hvis du er usikker på hvor kablene skal kobles, se diagrammet for det nyeste oppsettet. Ikke bruk bildene nedenfor, da hovedkortets versjon kan variere.)
Trinn 11

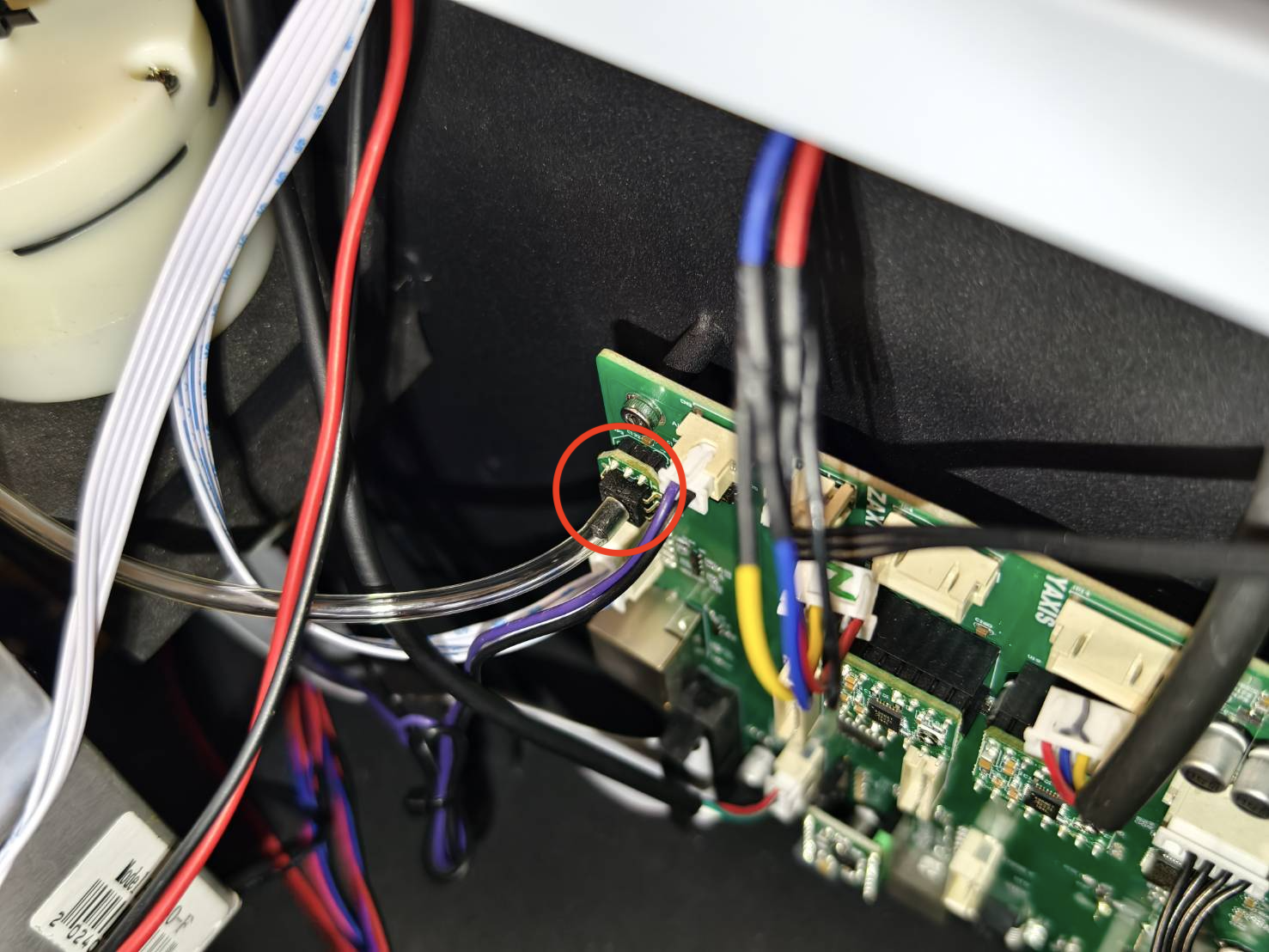

Sørg for at luftslangen er koblet til godt og sikkert.
Sørg for at type-C-kabelens hvite prikk vender ned eller ut, avhengig av hvilken hovedkortversjon du har. (Én versjon har type-C-kontakten i 90 grader, den andre i 180 grader.)
90 grader = Vender ut (synlig) |
180 grader = Vender ned (ikke synlig) |
Trinn 12
Lukk sidedekselet og stram til skruen.
Steg 13
Slå på maskinen.
Reflash hovedkortets fastvare og oppdater fastvaren til nyeste versjon.
- Reflash hovedkortets fastvare.
(Hovedside > Maskin > Maskinvareinnstillinger > Neste side > Neste side > Reflash hovedkort > Ja)
- Oppdater fastvaren til nyeste versjon. Se lenken nedenfor.
Beambox II - Veiledning for fastvareoppdatering
