Beambox II - Utskifting av luftpumpe

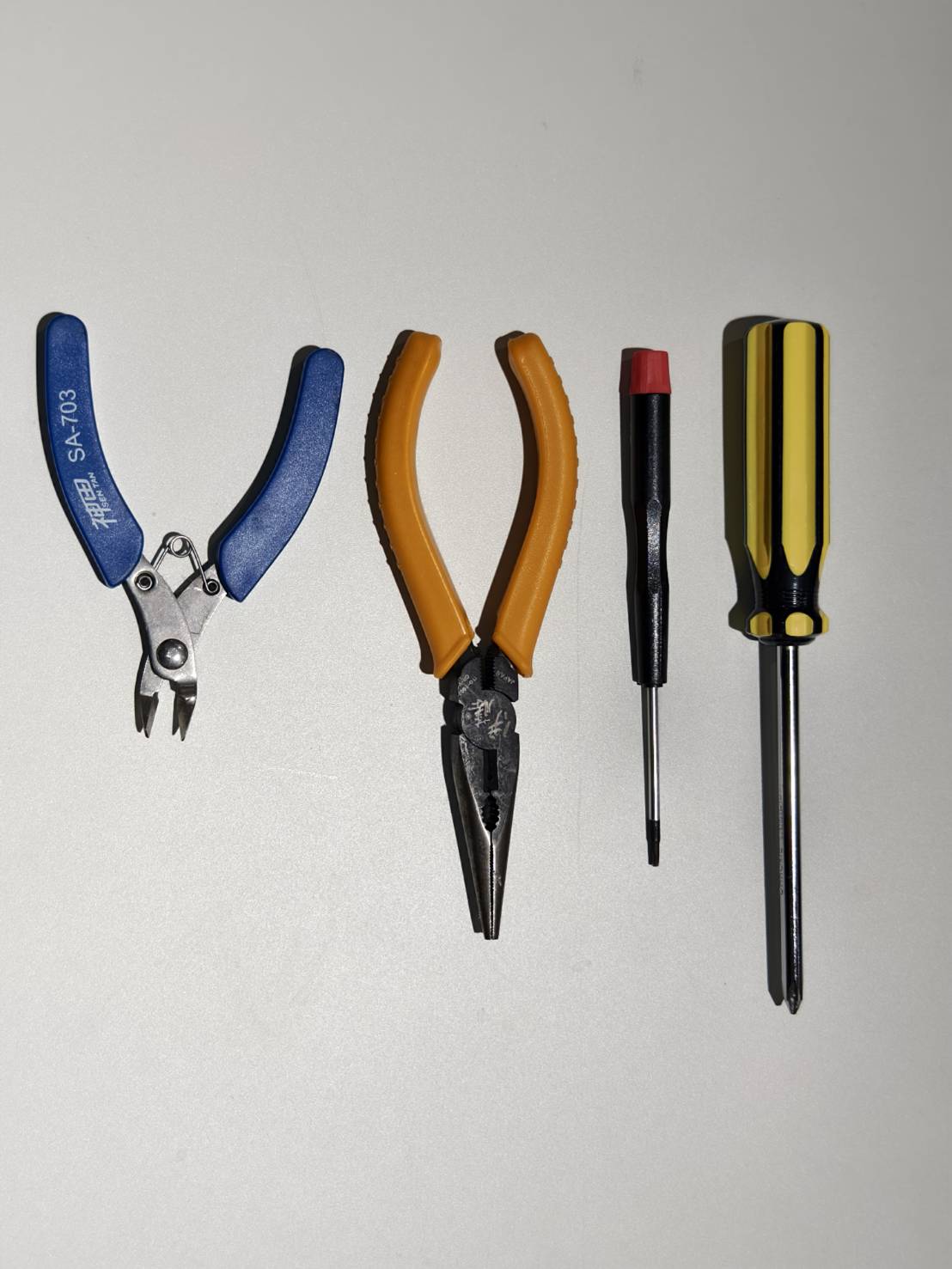

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

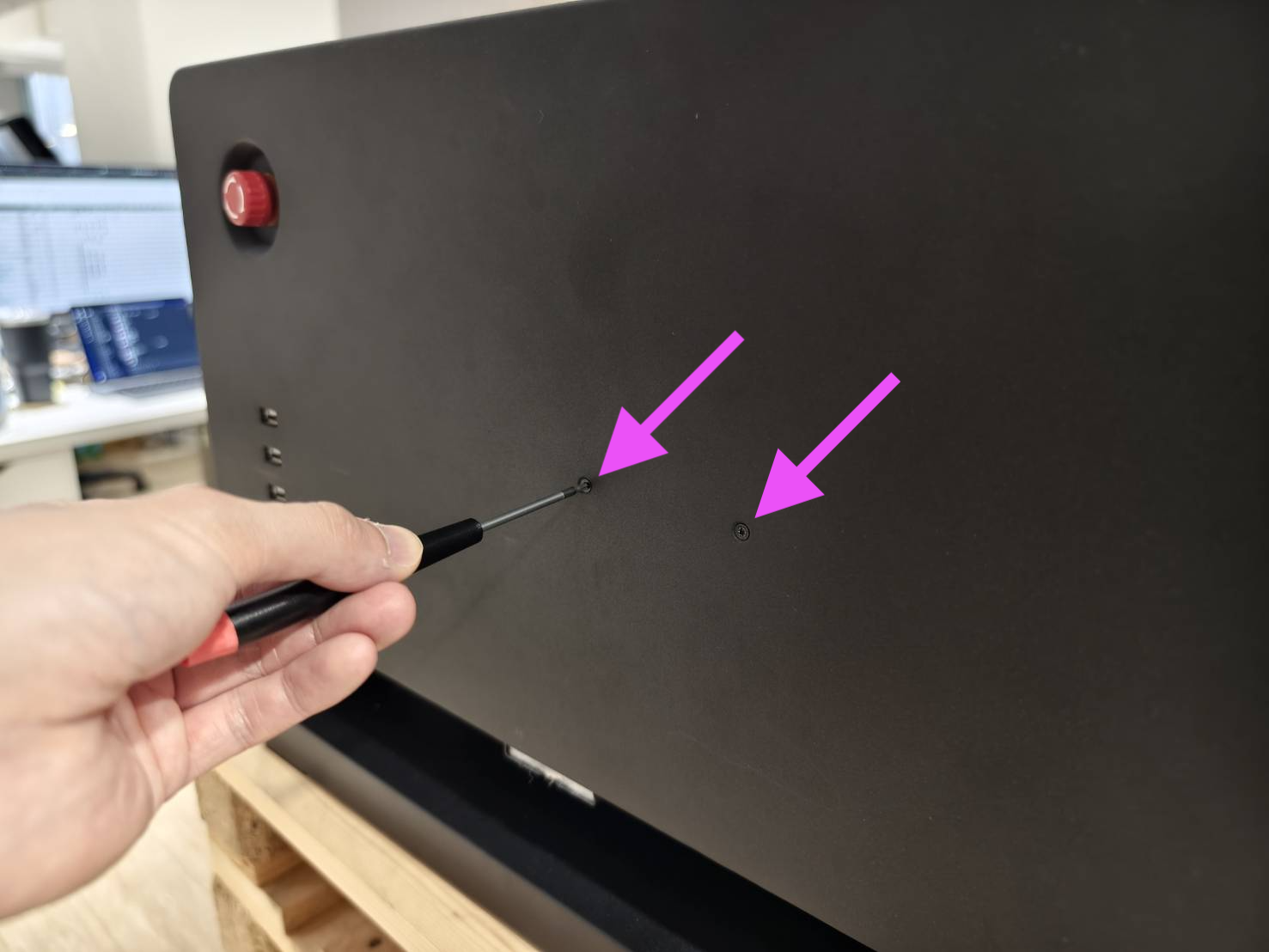

Åpne sidedekselet for å få tilgang til maskinens innside.

• Bruk en stjerneskrutrekker for å åpne dekselet.



Trinn 3

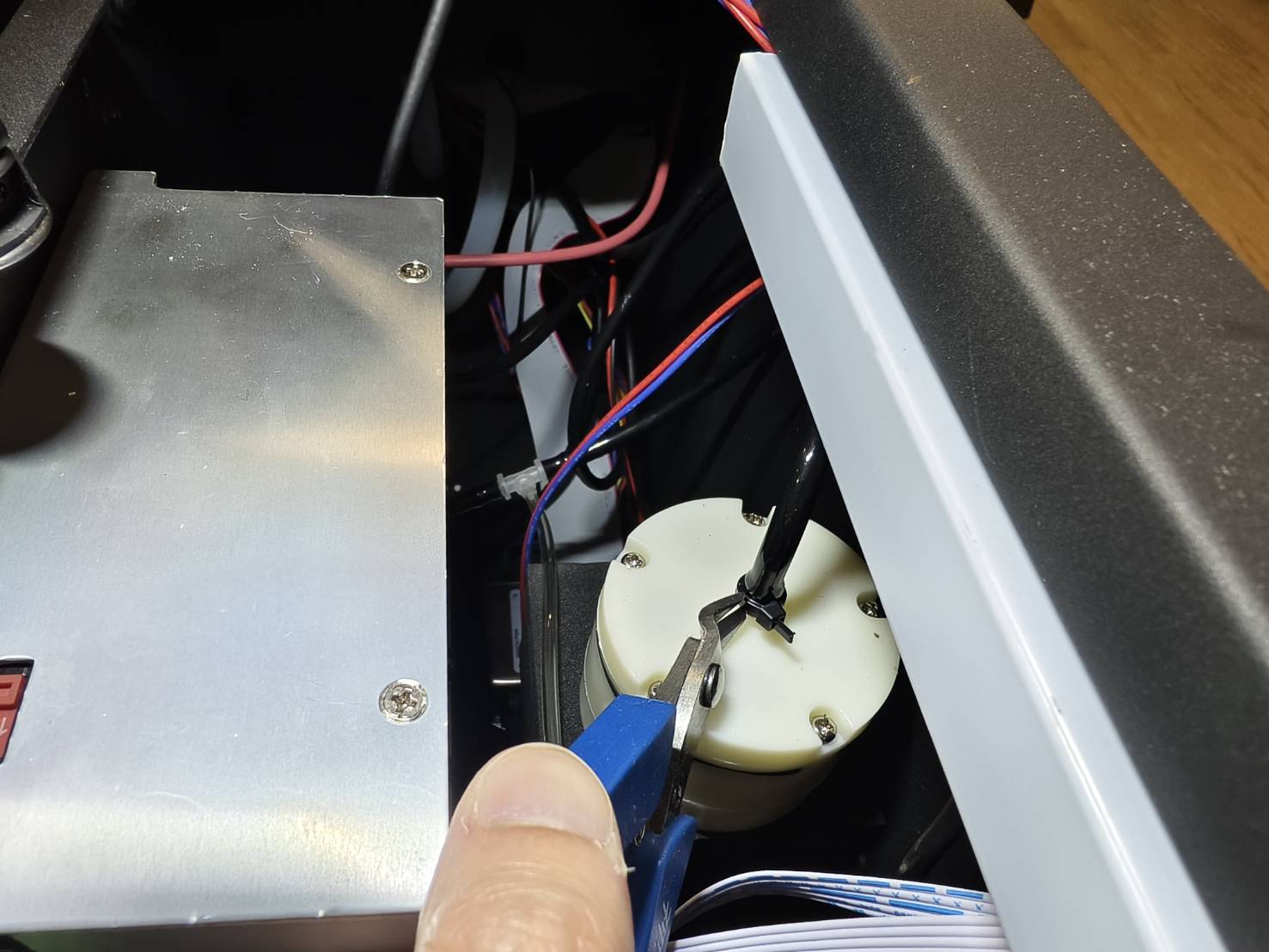

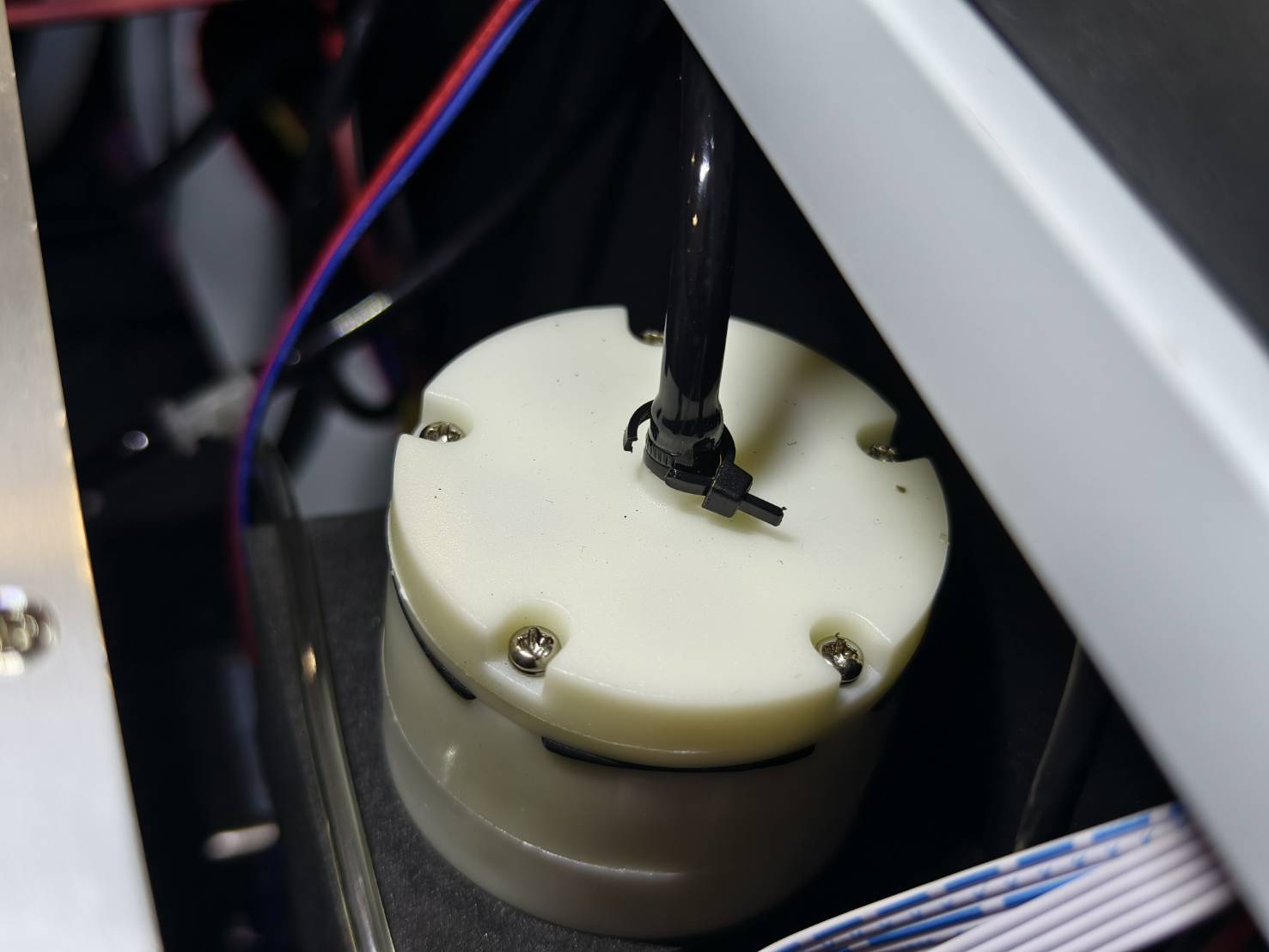

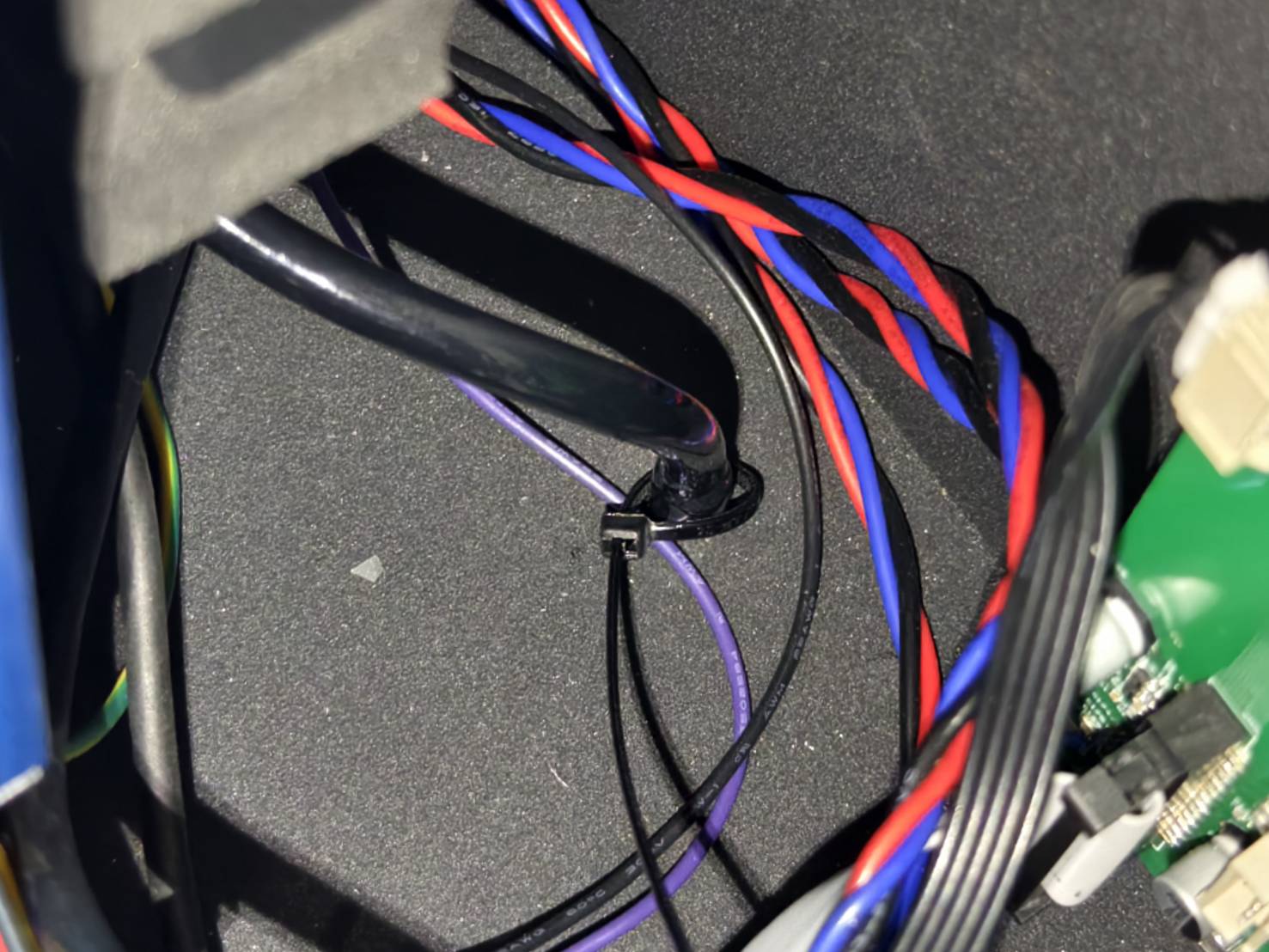

Klipp av eventuelle strips på luftpumpen.

Trinn 4

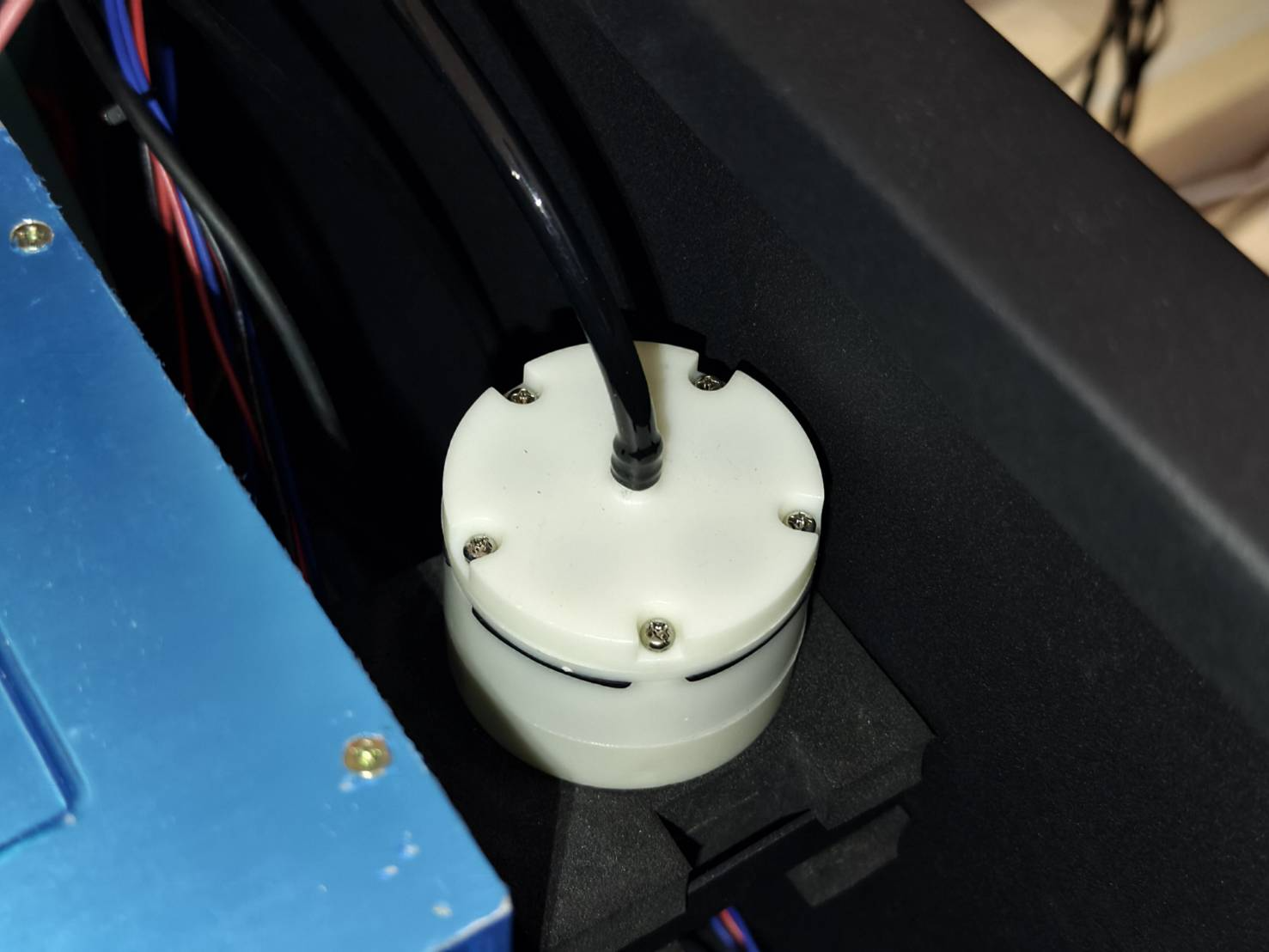

Bruk en tang for å koble fra luftslangen på luftpumpen.

Trinn 5

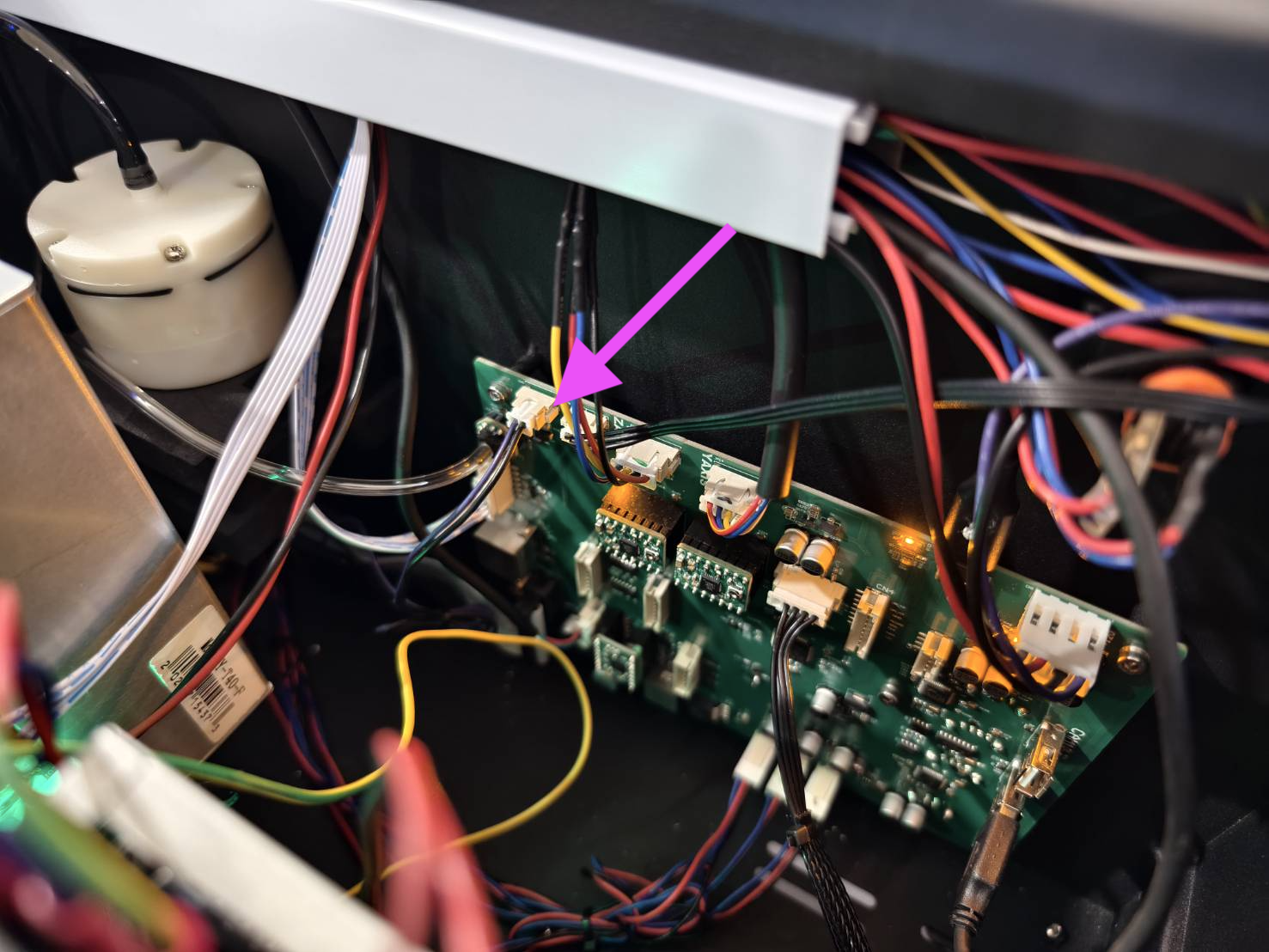

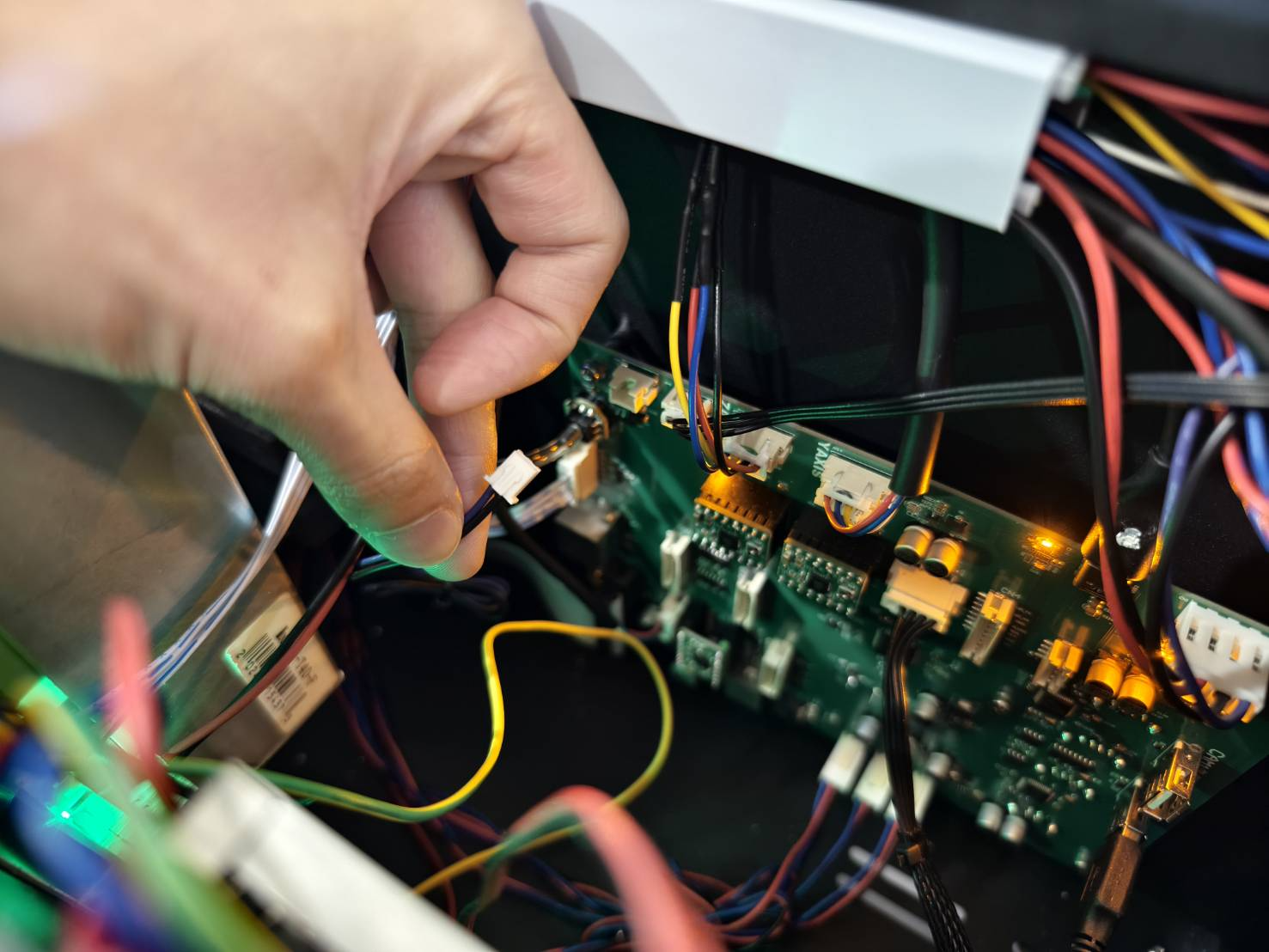

Koble luftpumpens kabel fra hovedkortet.
(Hvis hovedkortet ditt avviker fra bildene nedenfor, vennligst sjekk diagrammet for å finne riktig kabelplassering.)

Trinn 6

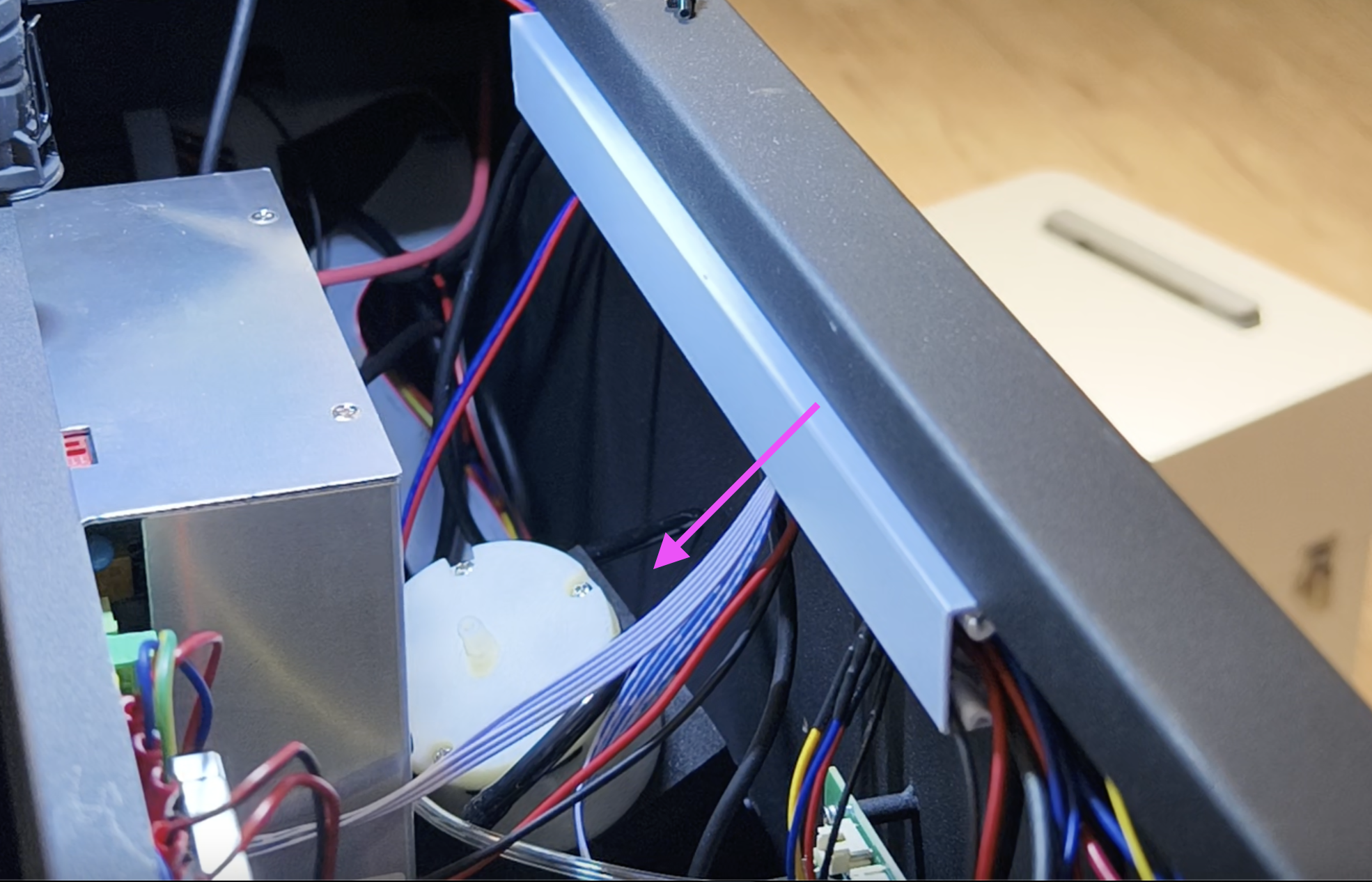

• Skru ut disse sekskantskruene. Hold luftpumpen mens du skrur ut.



• Luftpumpen med brakett kan deretter demonteres fra metallplaten, men kan ikke fjernes helt da det er en annen luftslange som må kobles fra i bunnen.
  Sett luftpumpen til side for øyeblikket.


Trinn 7

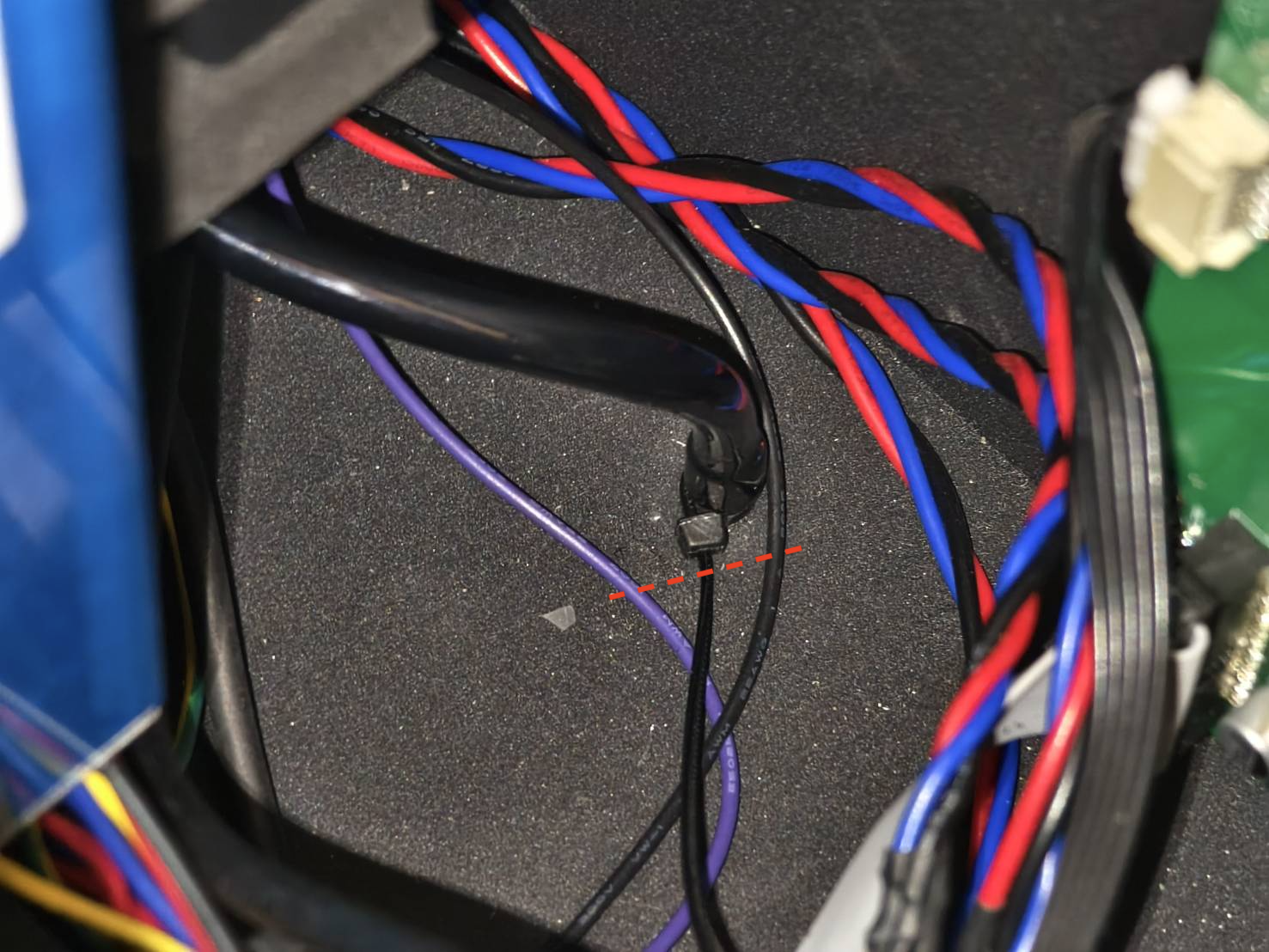

• Det er en tilkobling for luftslangen i bunnen.
  Bruk en tang for å koble den fra.

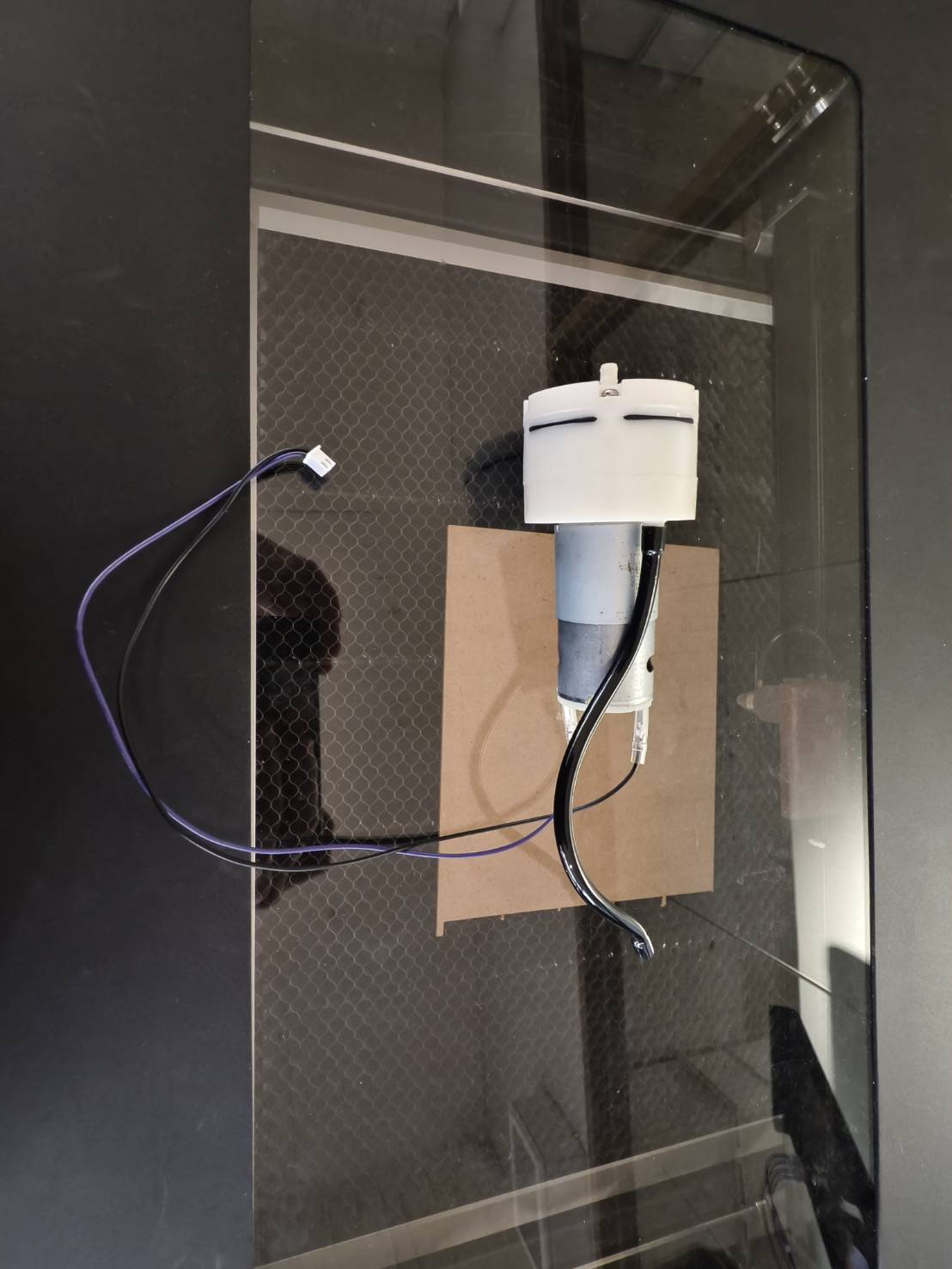

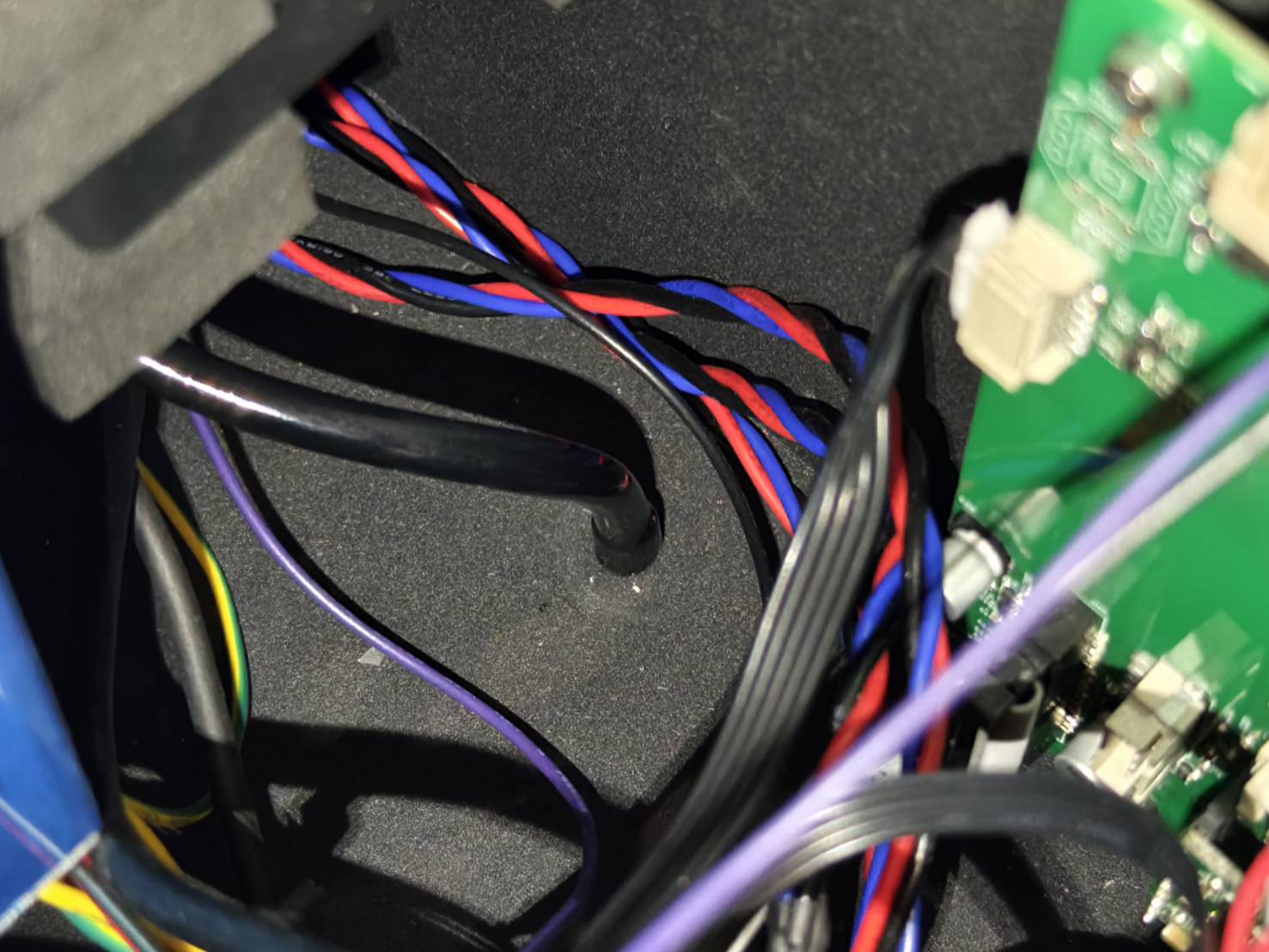

• Luftpumpen kan deretter fjernes helt fra maskinen.


Trinn 8

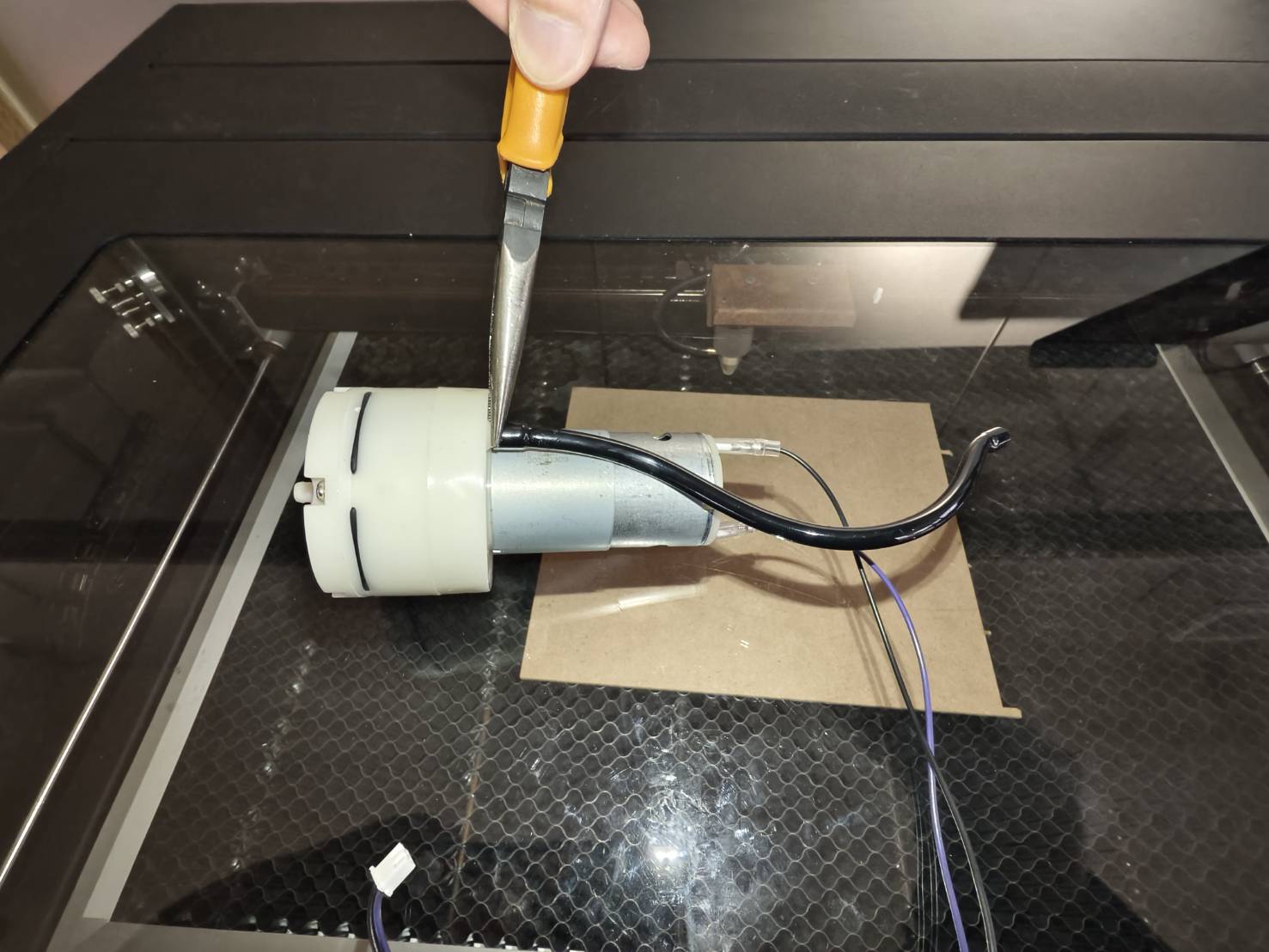

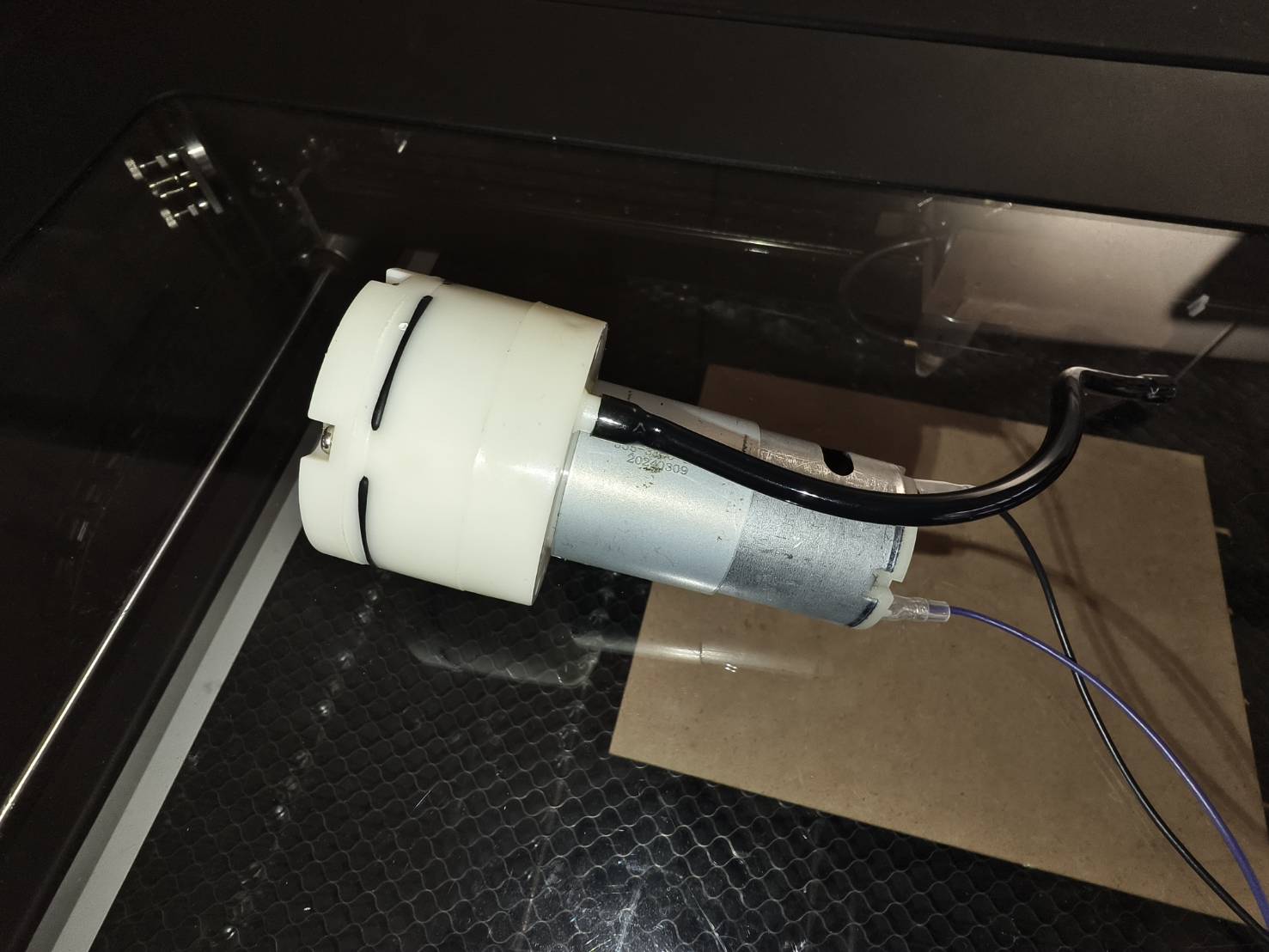

Fjern luftslangen fra luftpumpen.

Trinn 9

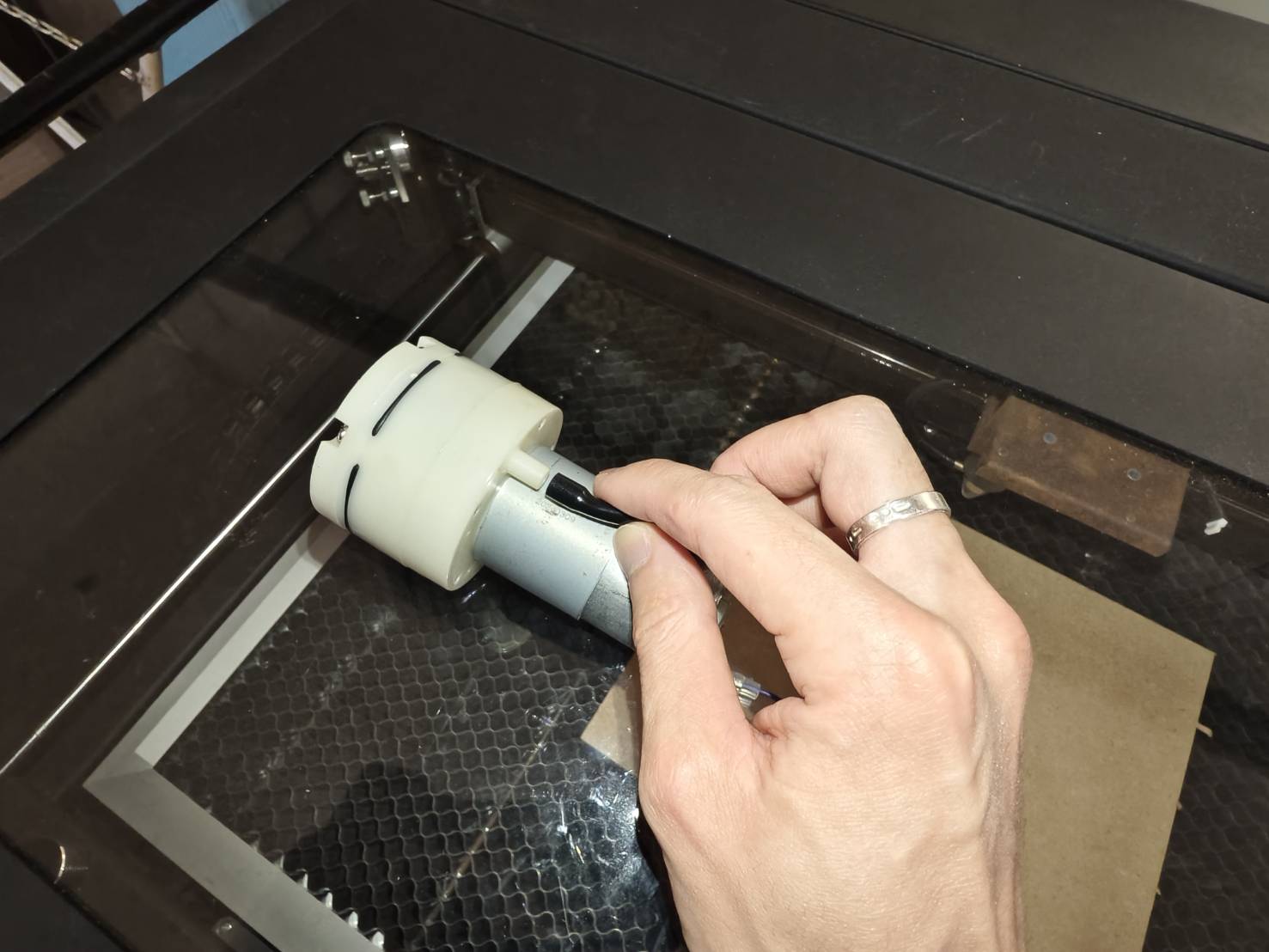

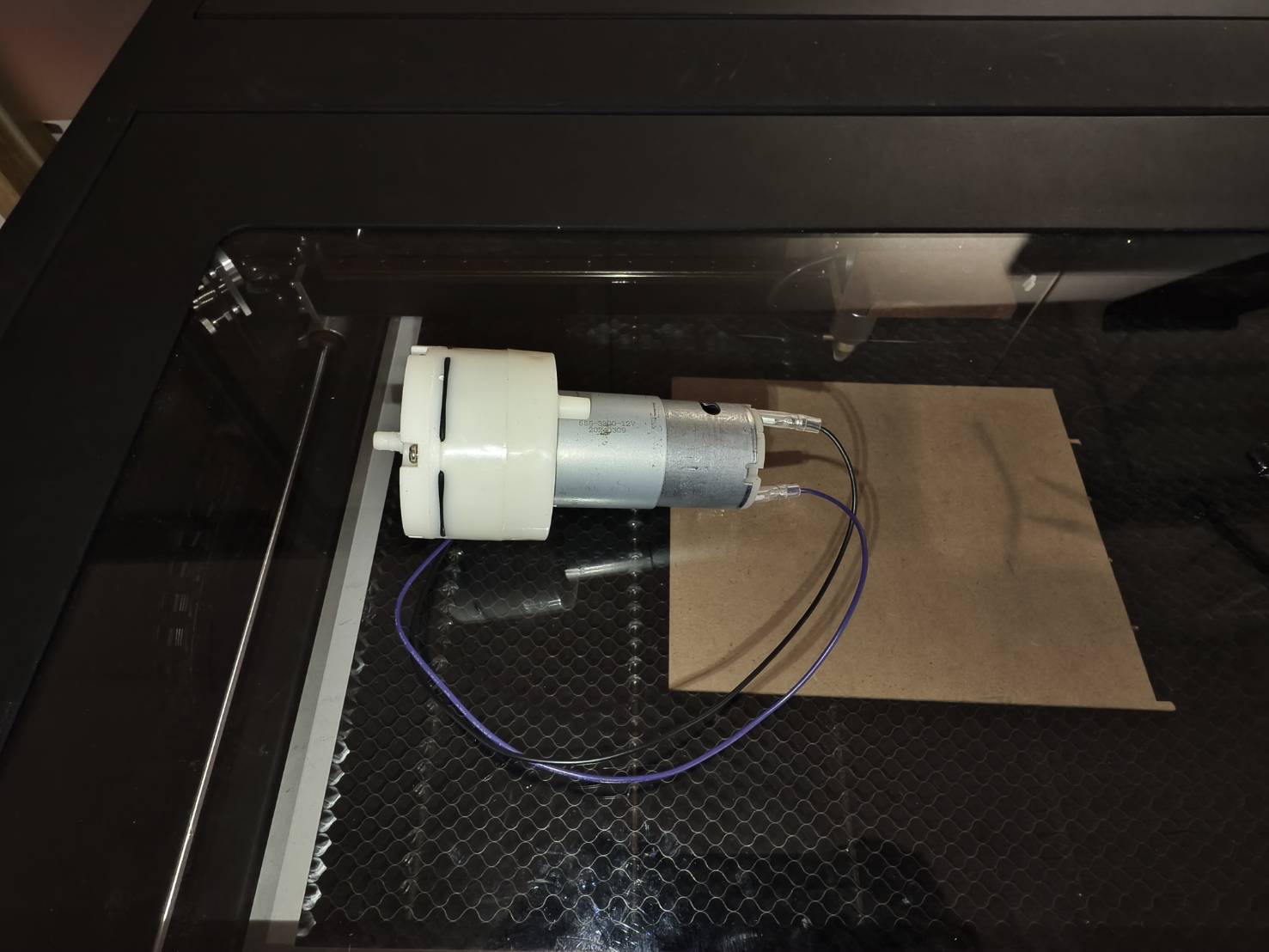

Koble luftslangen til den nye luftpumpen.

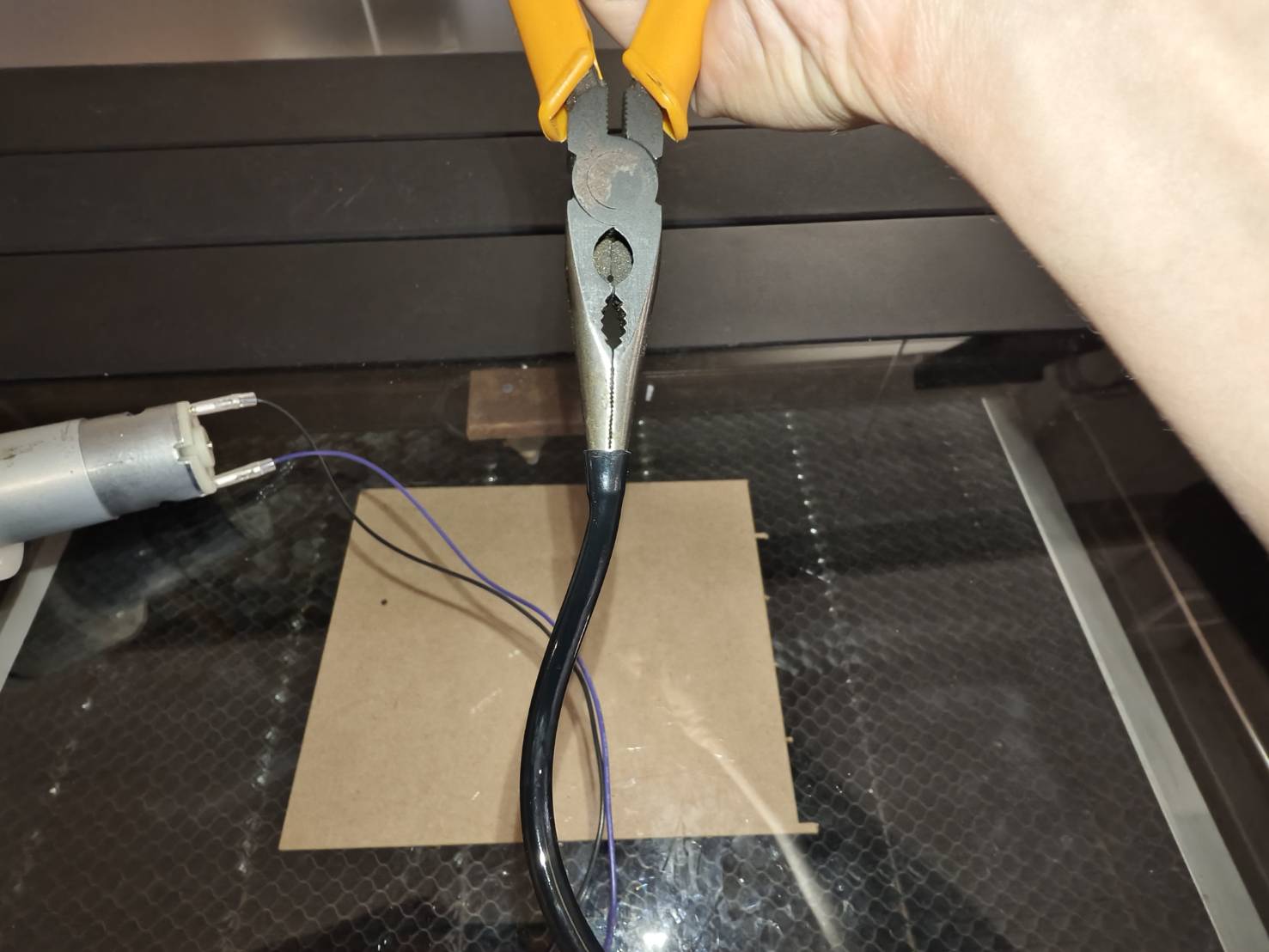

Hvis du synes det er vanskelig, kan du bruke tangen for å utvide luftslangen.

Trinn 10

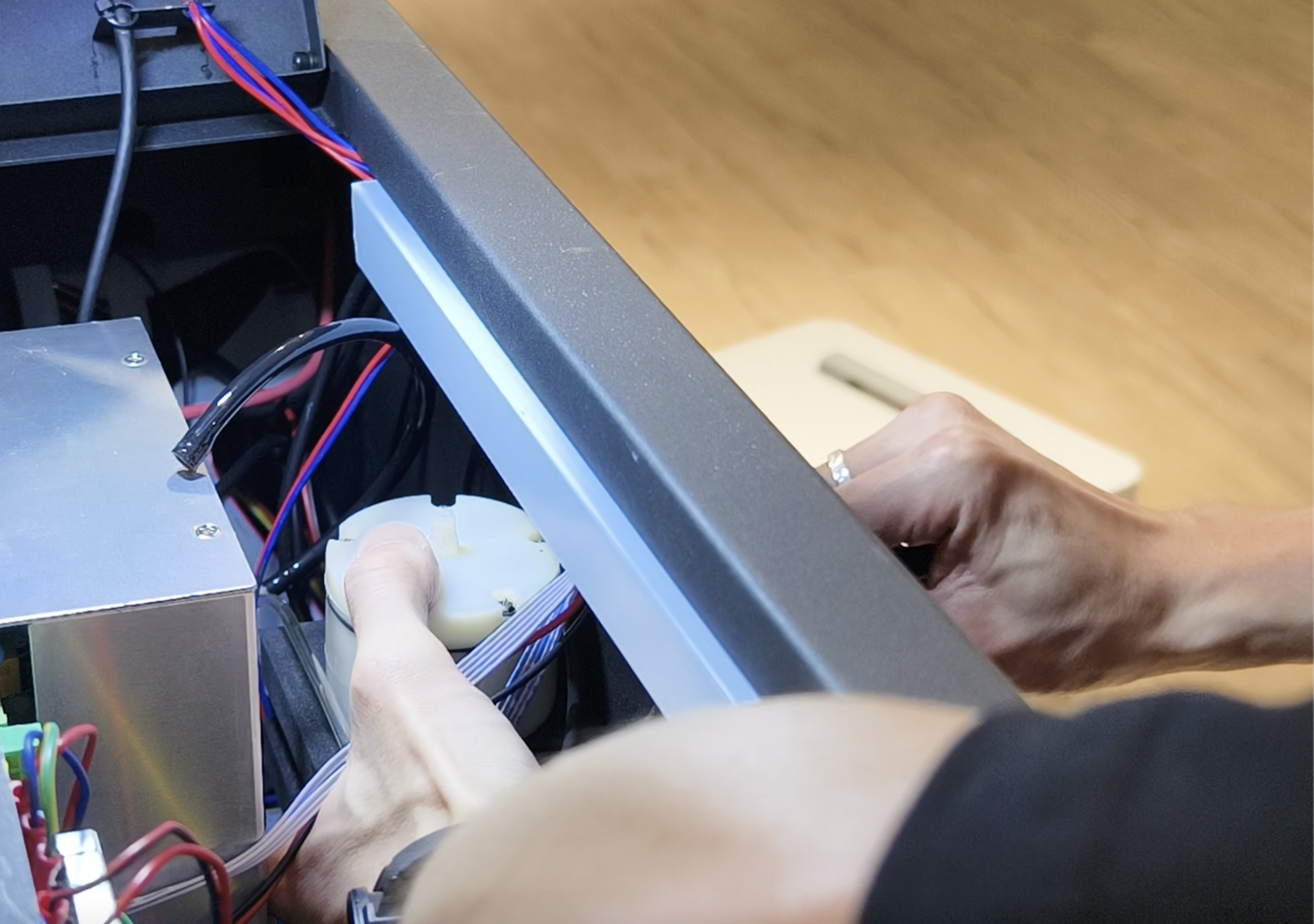

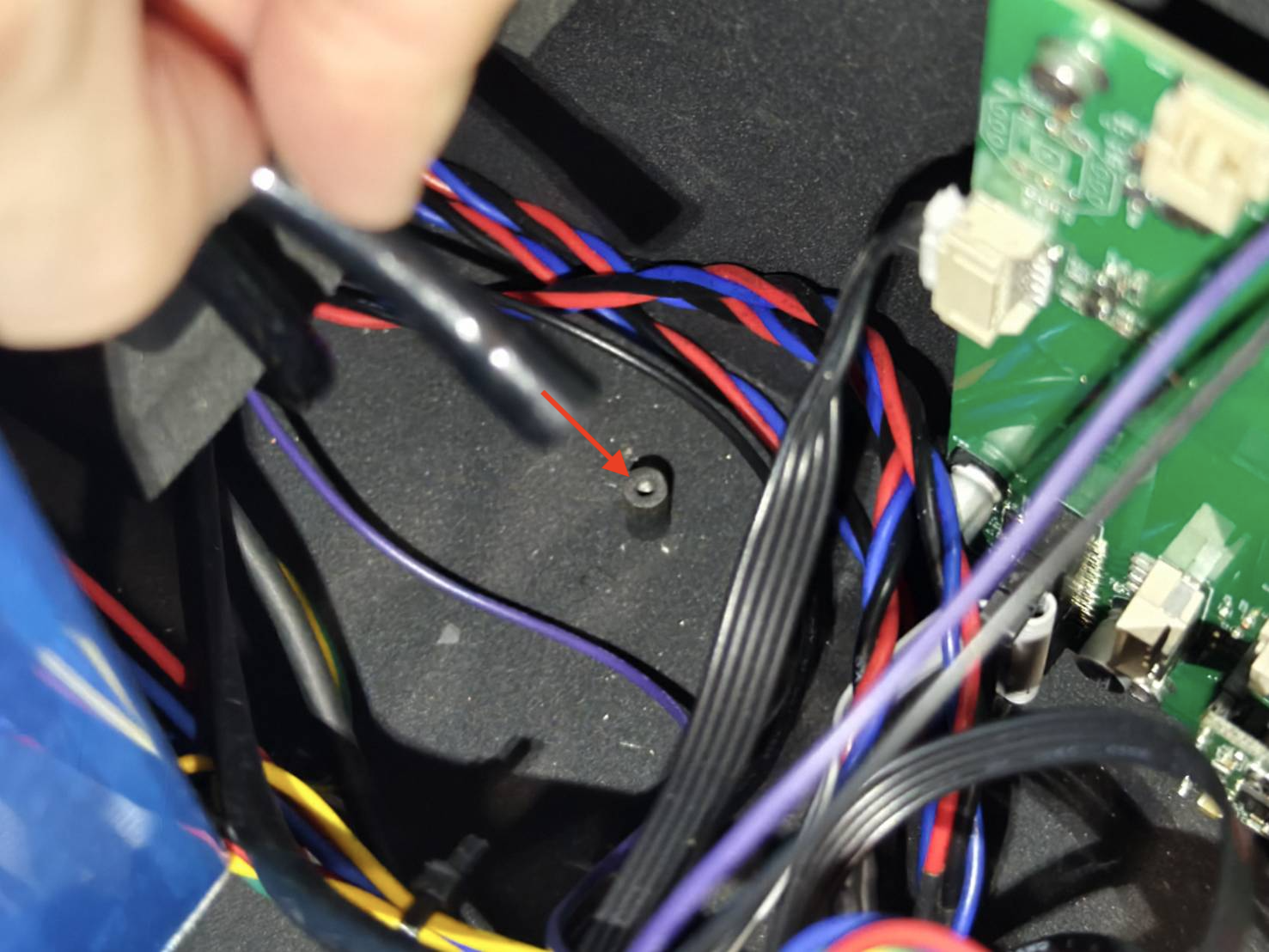

Plasser luftpumpen i maskinen og koble til luftslangen i bunnen av maskinen.

Hvis luftslangen er løs når den er tilkoblet, anbefales det å bruke en strips.

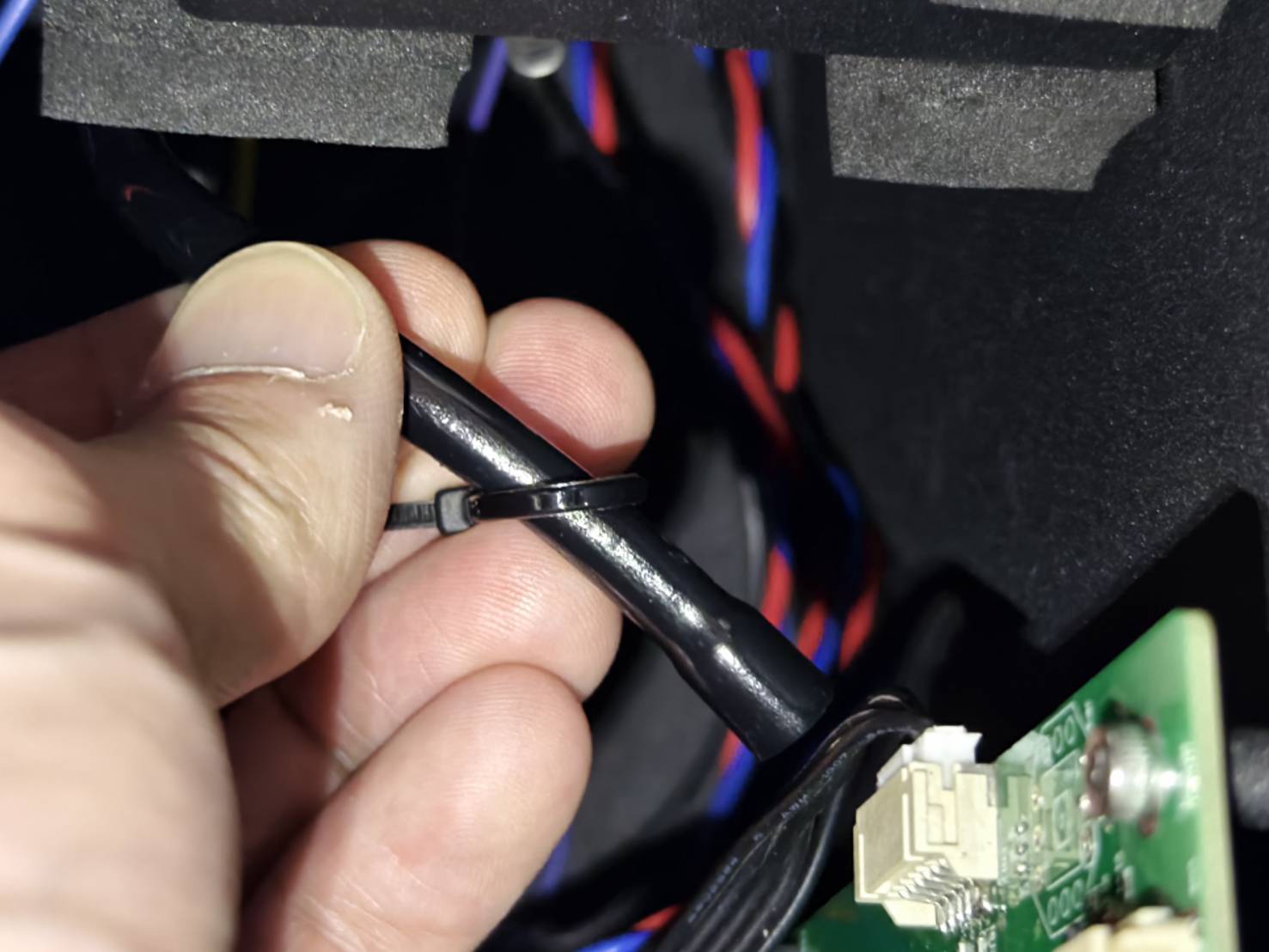

• Sett stripsen på slangen først, men la den være løs foreløpig.



• Koble luftslangen til bunnen med stripsen.



• Stram stripsen.



• Klipp av overskytende del av stripsen.


Trinn 11

Monter luftpumpen på maskinen ved å skru inn skruene.

Trinn 12

Koble luftslangen til toppen av luftpumpen.

Trinn 13

Koble luftpumpens kabel til hovedkortet.
(Hvis hovedkortet ditt avviker fra bildene nedenfor, vennligst sjekk diagrammet for å finne riktig kabelplassering.)

Trinn 14

Lukk sidedekselet og stram skruen.

Trinn 15

Slå på maskinen og utfør en test av luftstrømshastigheten.
Hvis verdien din ikke er innenfor normalområdet, se artikkelen for feilsøking.
#913 Unormal luftstrømdeteksjon
