Beambox II - Veiledning for utskifting av kameramodul, flammesensor og kamera-LED-kort

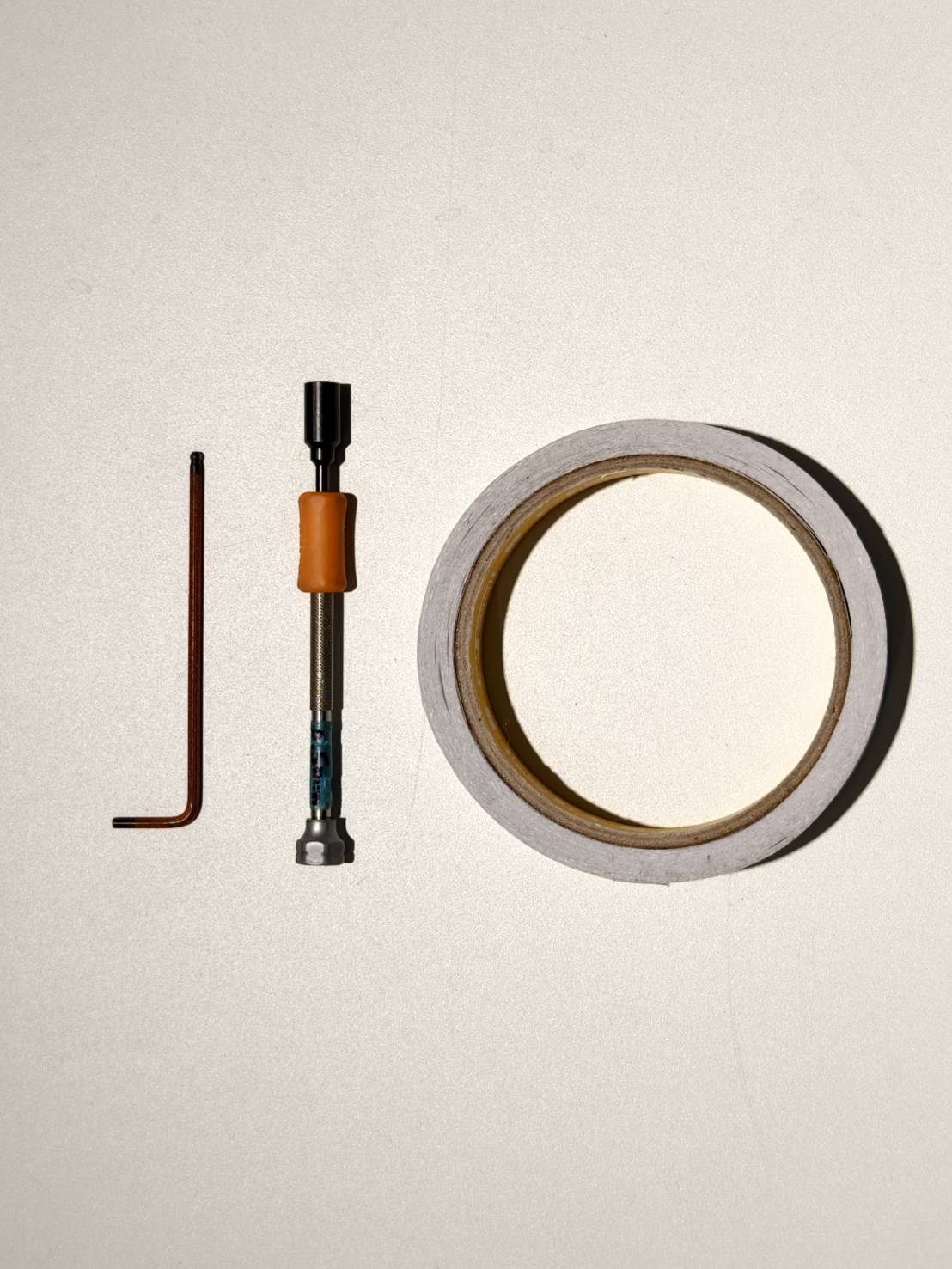

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

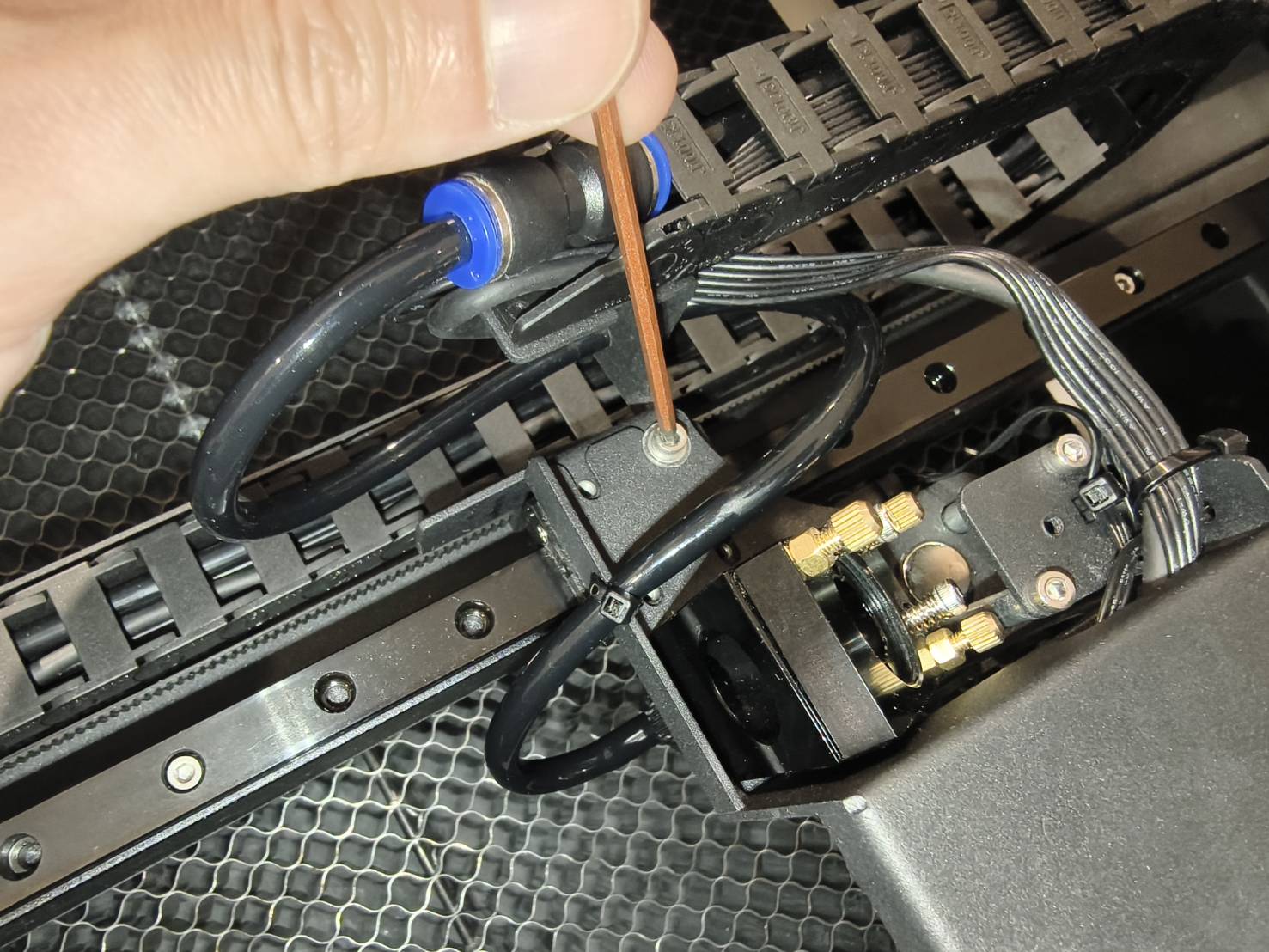

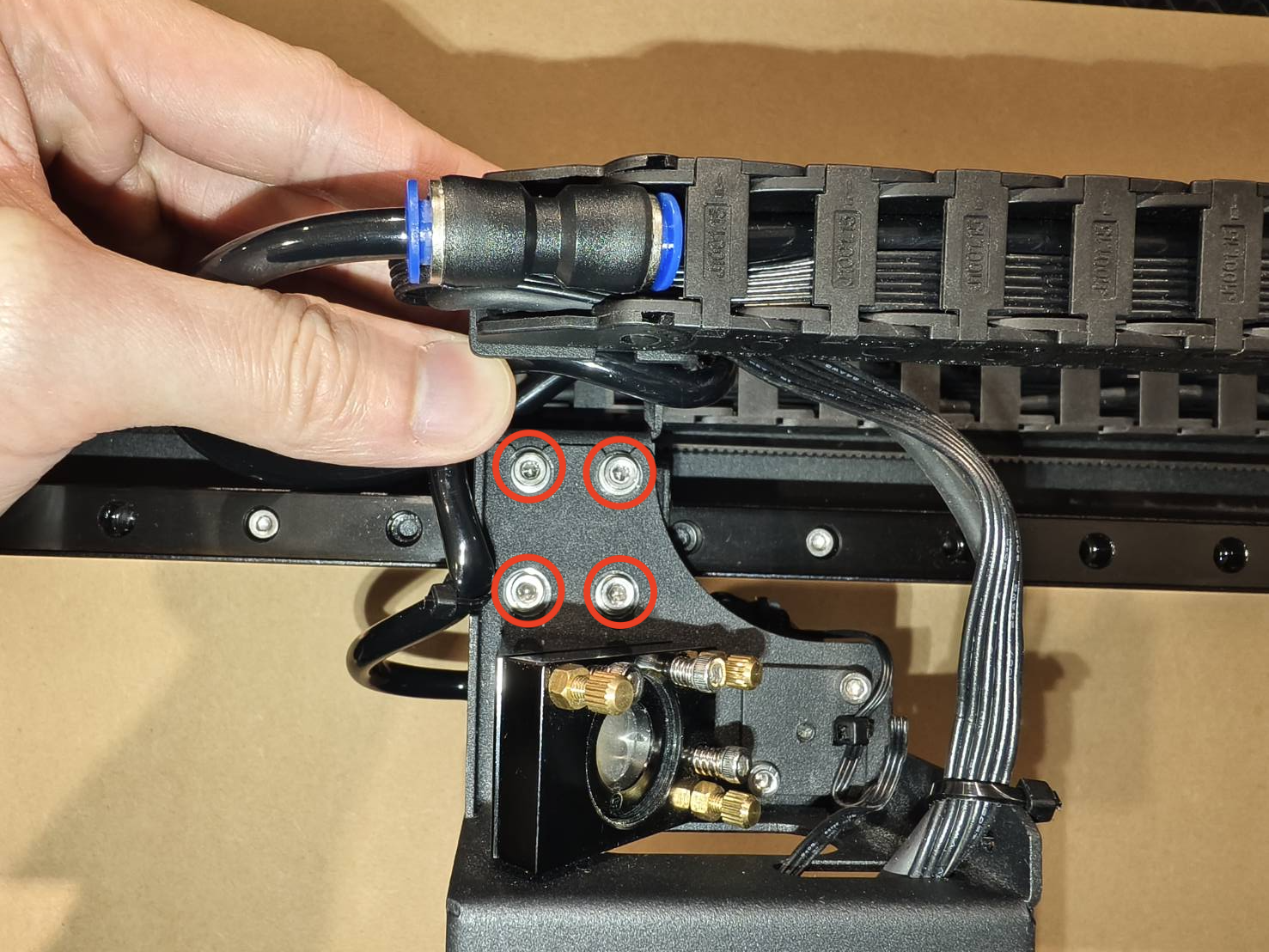

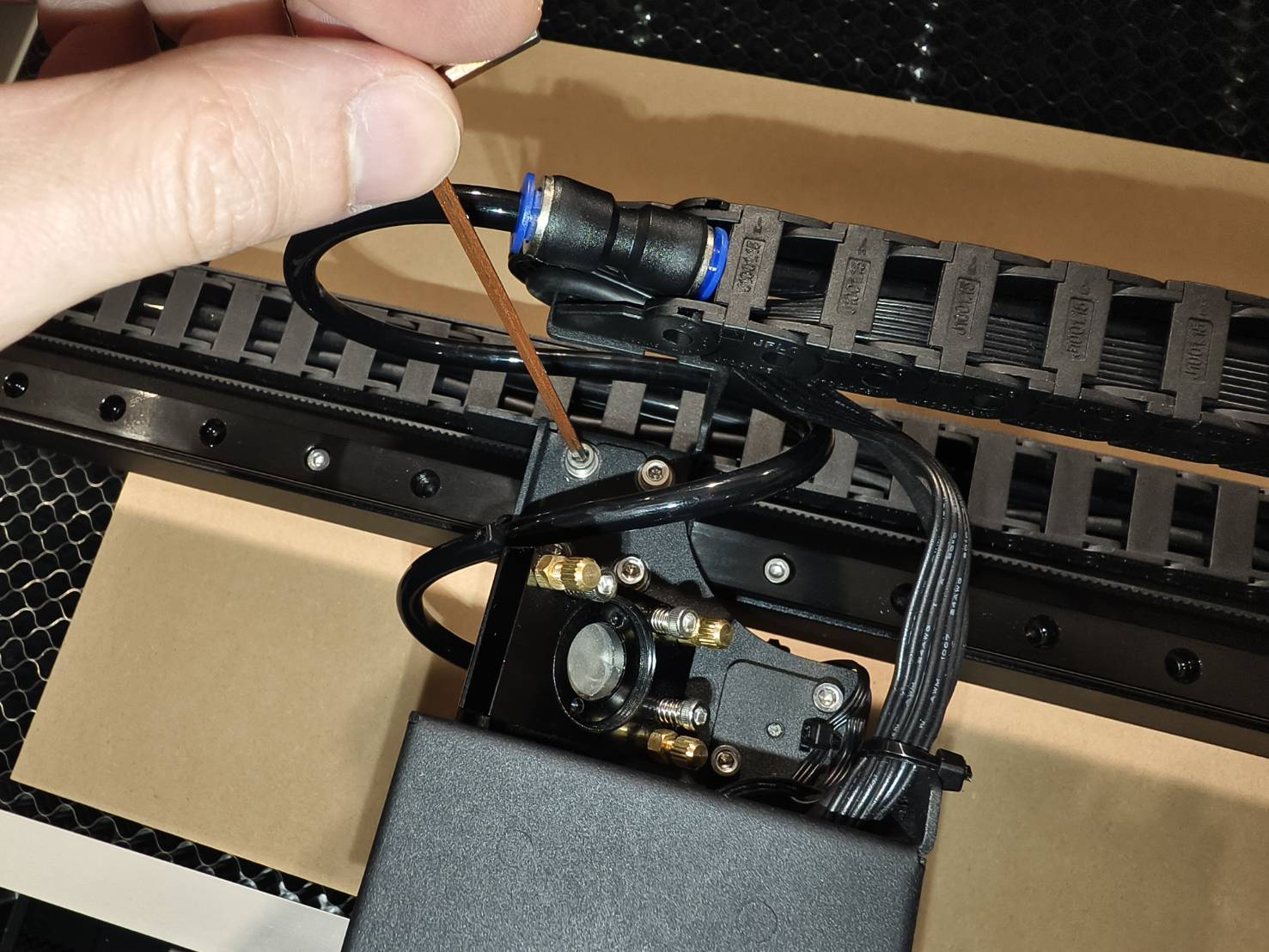

• Åpne dørdekselet for å skru ut disse skruene. (2,5 mm unbrakonøkkel x 4 stk.)

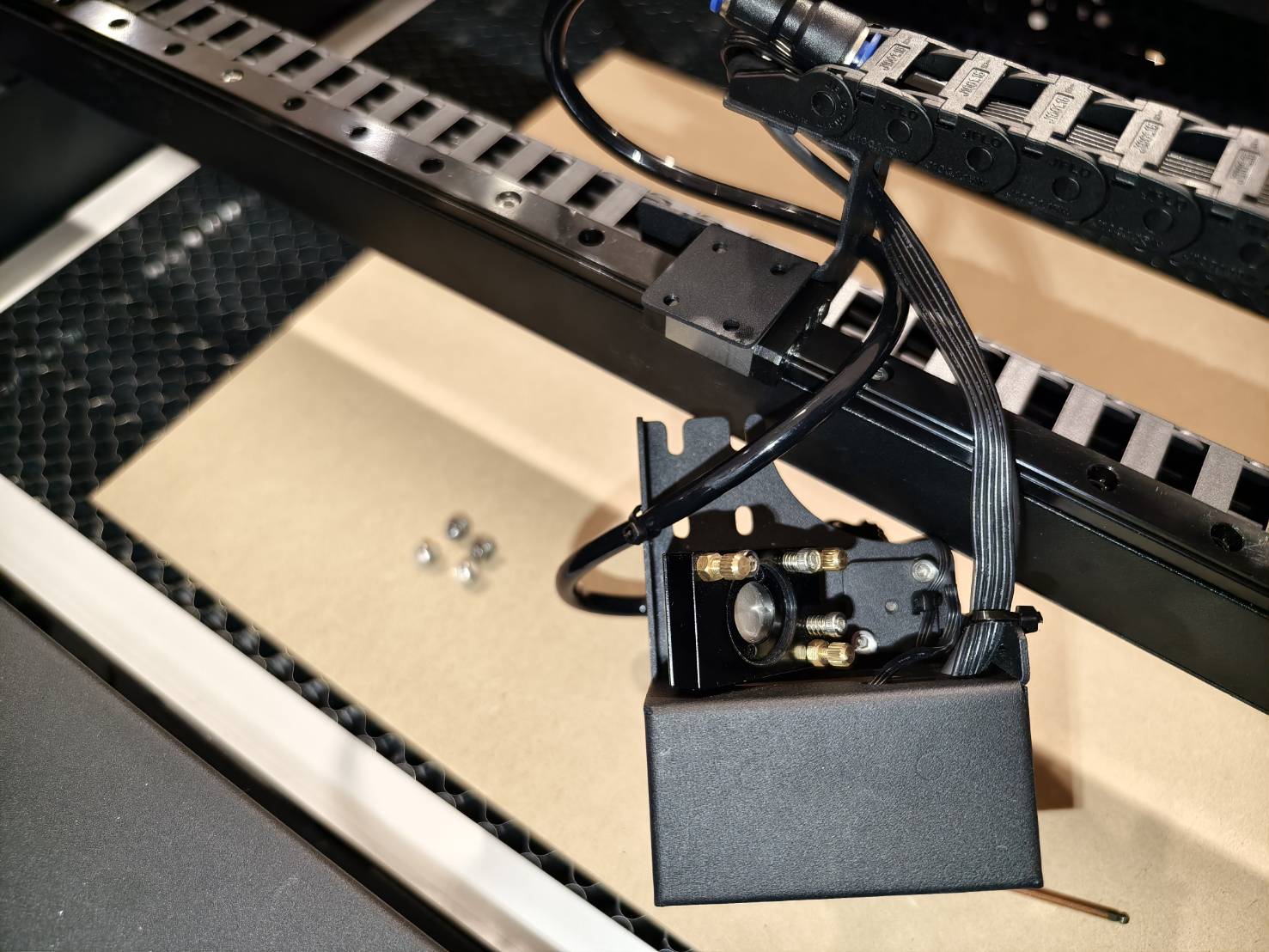

• Laserhodet kan deretter demonteres fra systemet.

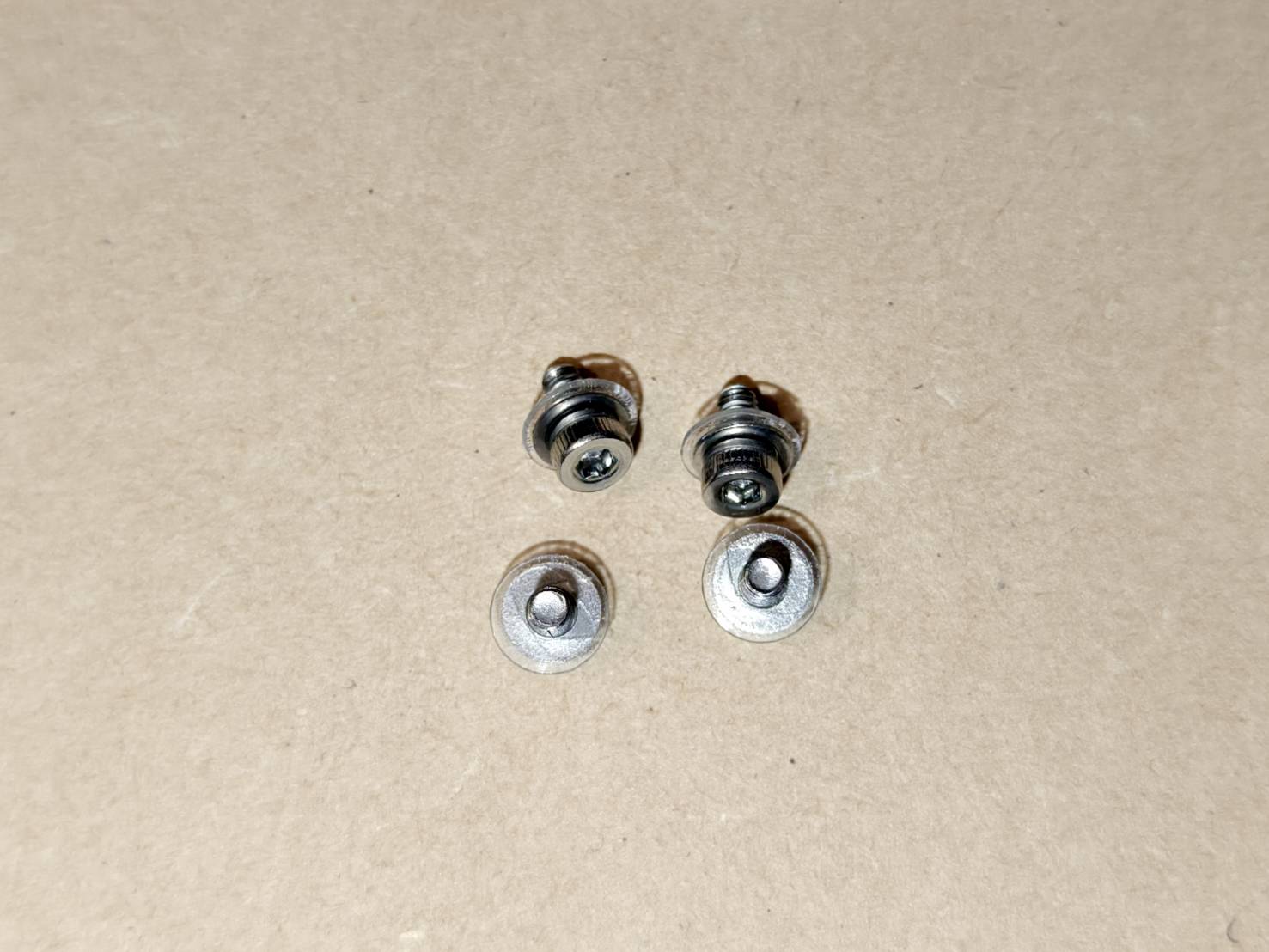

  Ta vare på skruene og skivene for senere bruk.



Trinn 3

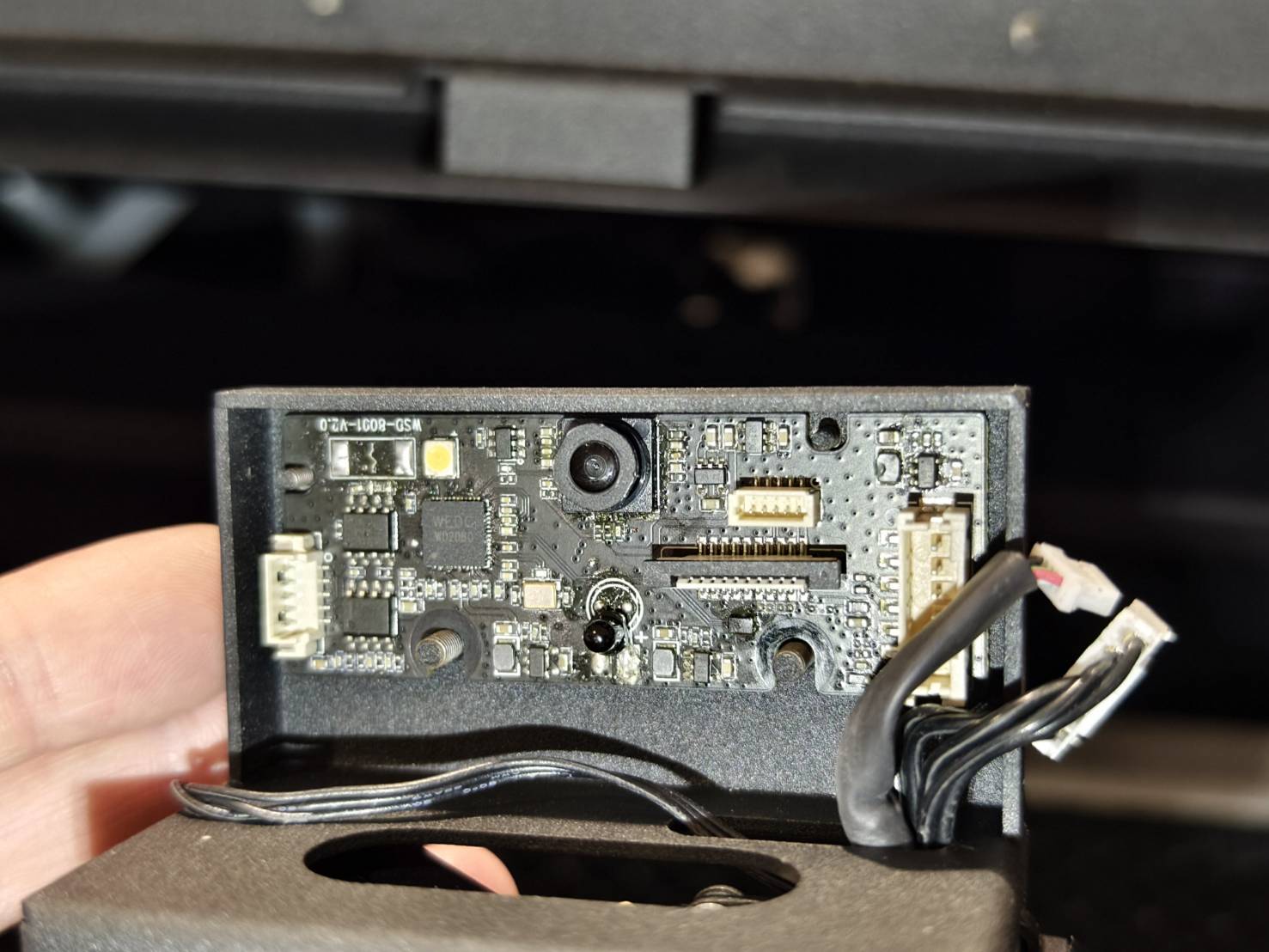

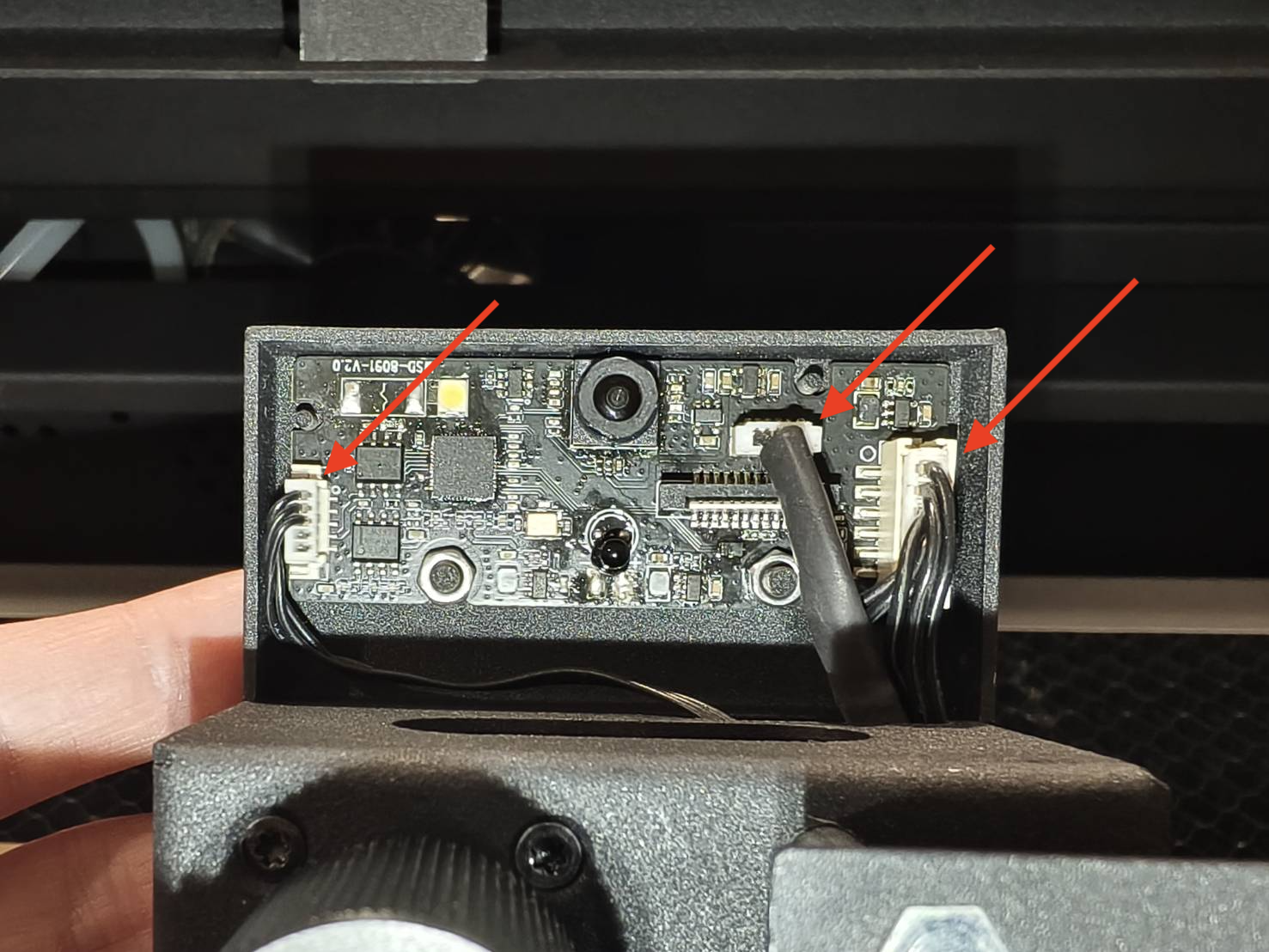

Koble fra kablene på kretskortet.

Trinn 4

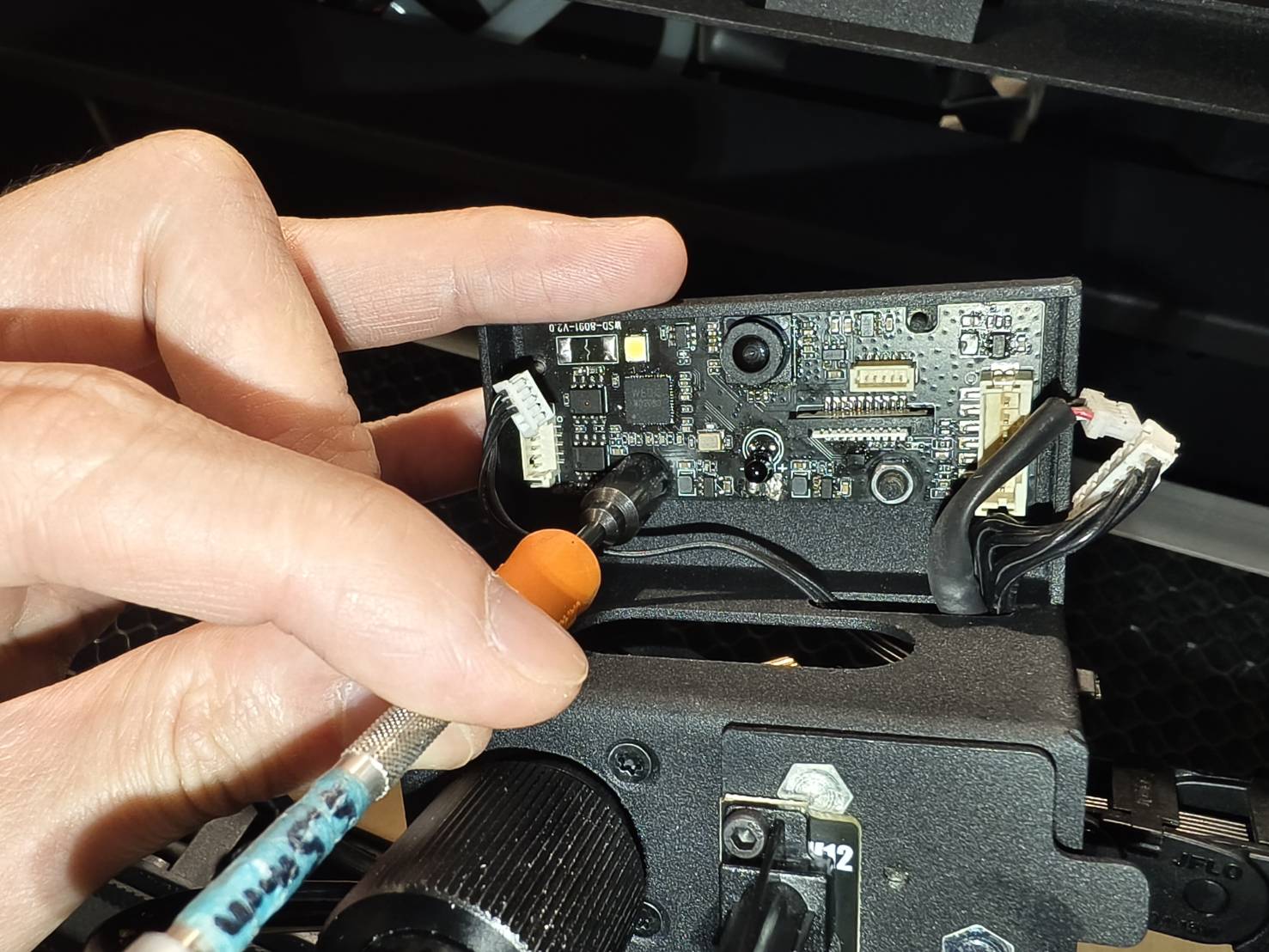

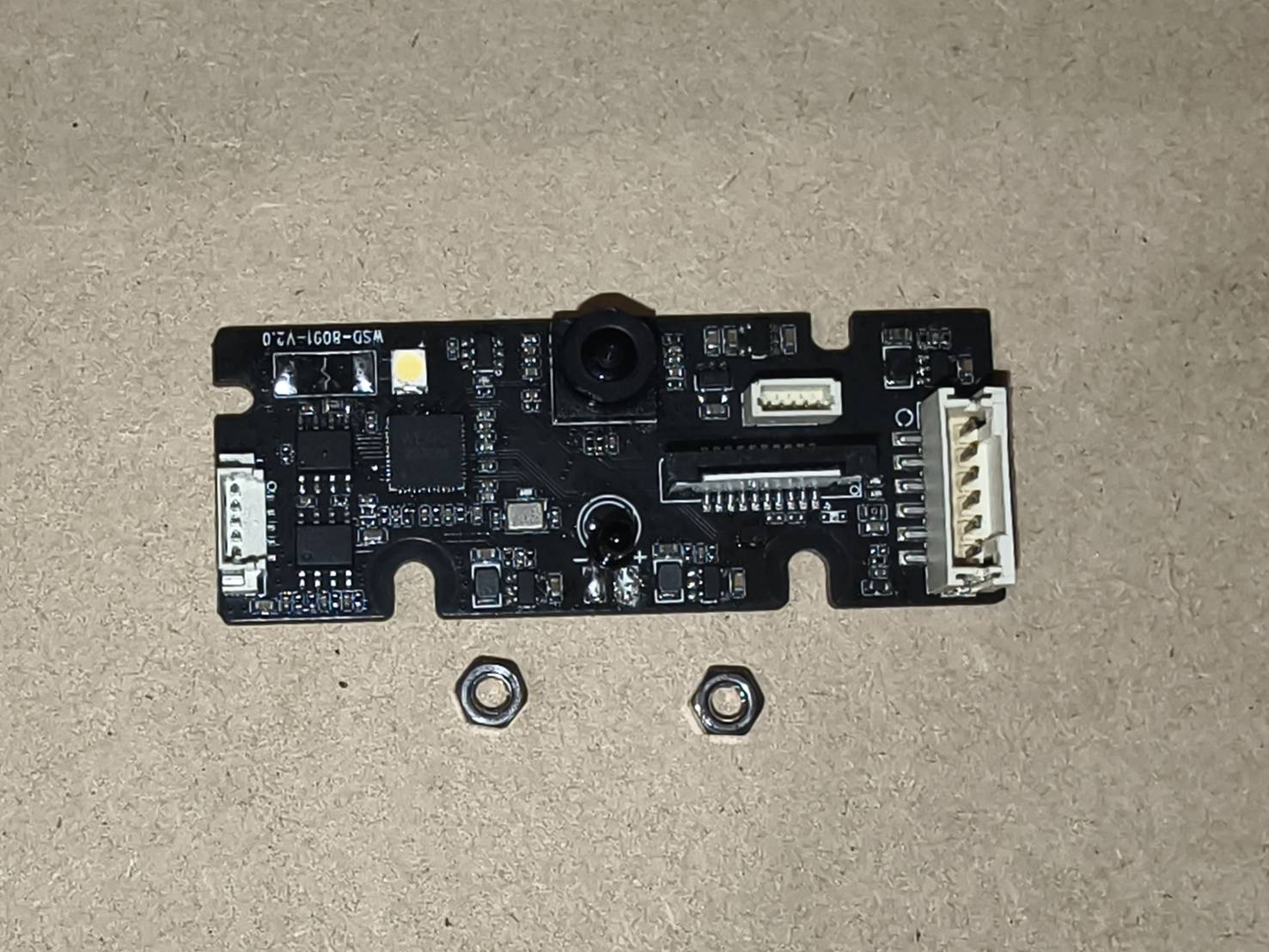

• Fjern mutterne fra kretskortet på laserhodet.

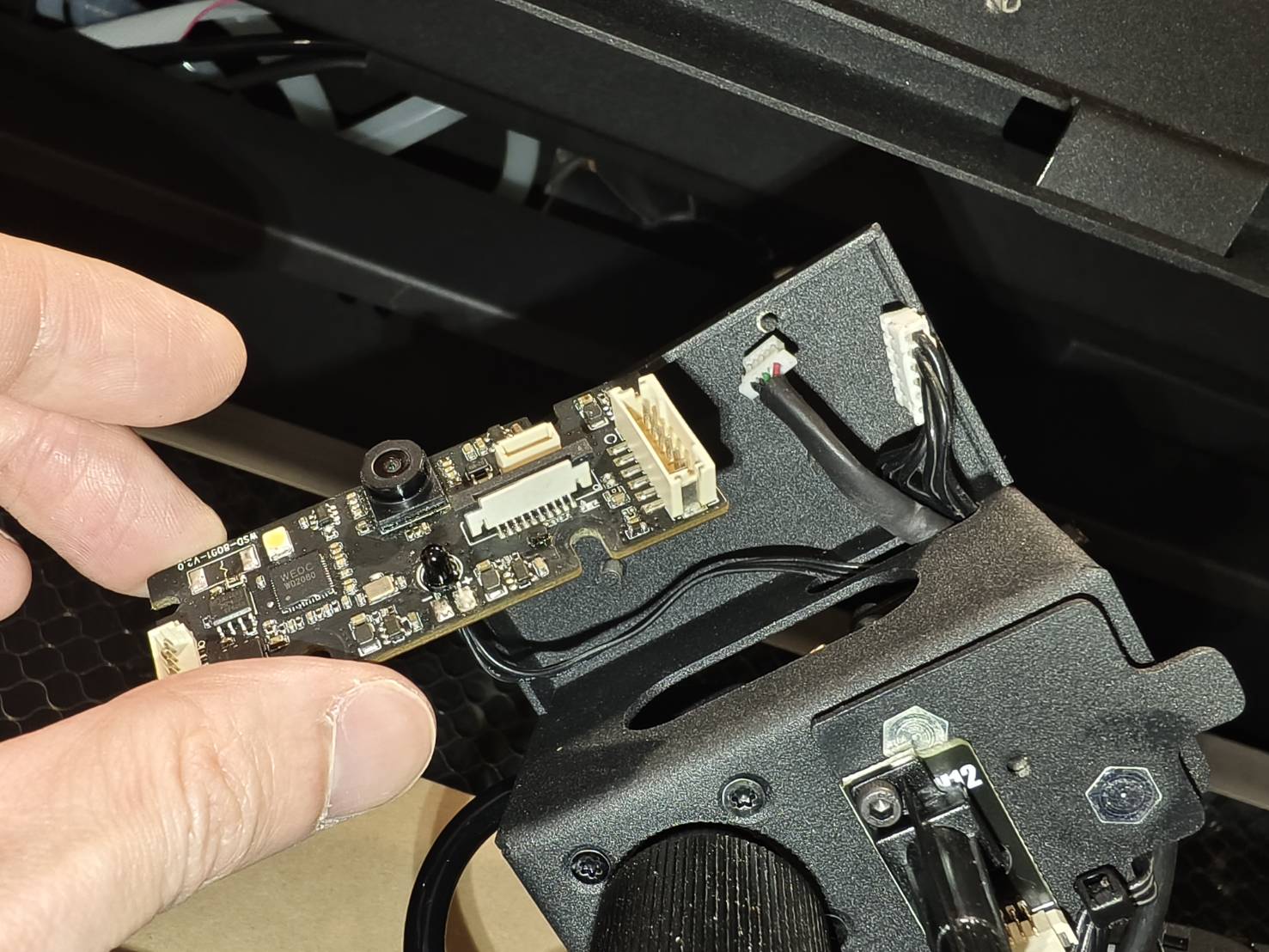

• Kretskortet kan deretter fjernes helt fra systemet.


Trinn 5

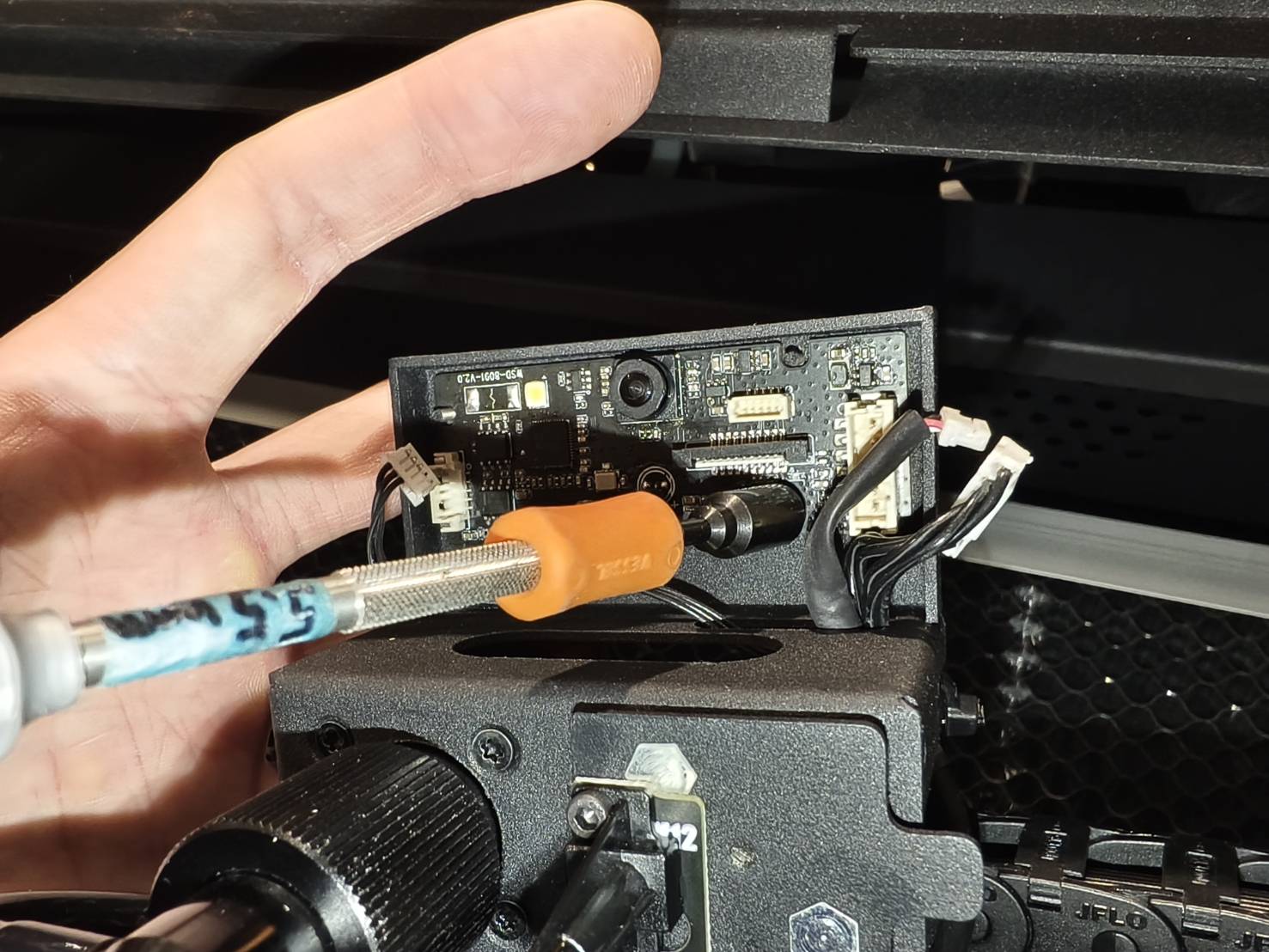

Installer det nye kretskortet.

Trinn 6

Koble til kablene igjen.

Trinn 7

Monter laserhodet på nytt.
(Laserhodet vil være øverst når du skrur)

Trinn 8

Slå på maskinen for å kontrollere den optiske banen og juster den om nødvendig.
Vennligst bruk lenken nedenfor for å utføre en inspeksjon av den optiske banen.
Justering av optisk bane

Trinn 9

Vennligst følg denne lenken for å gjennomføre Avansert kamerakalibrering.
