Beambox II - Utskifting av autofokus-probe og -kabel

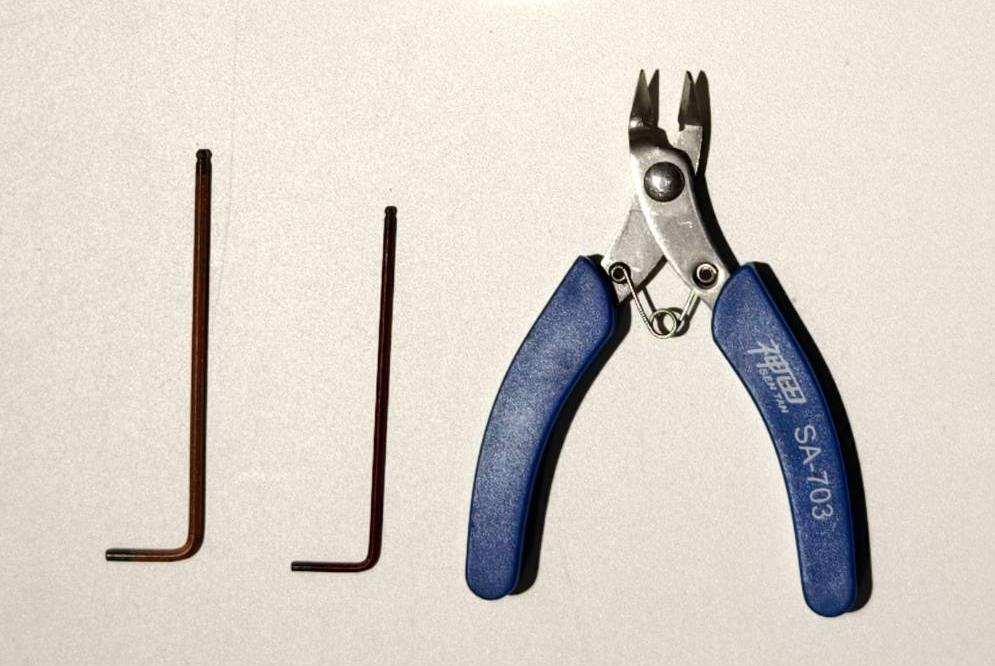

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

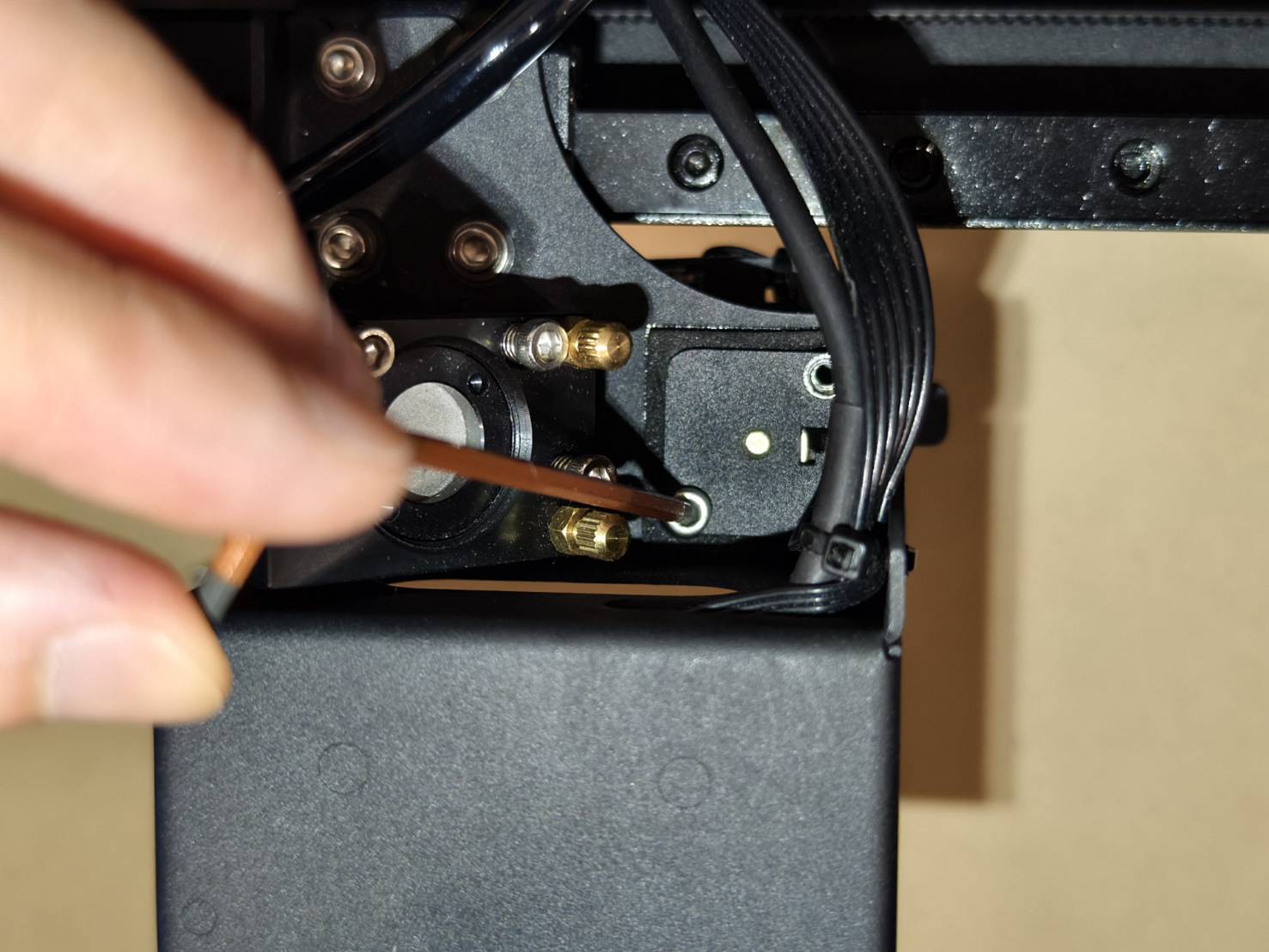

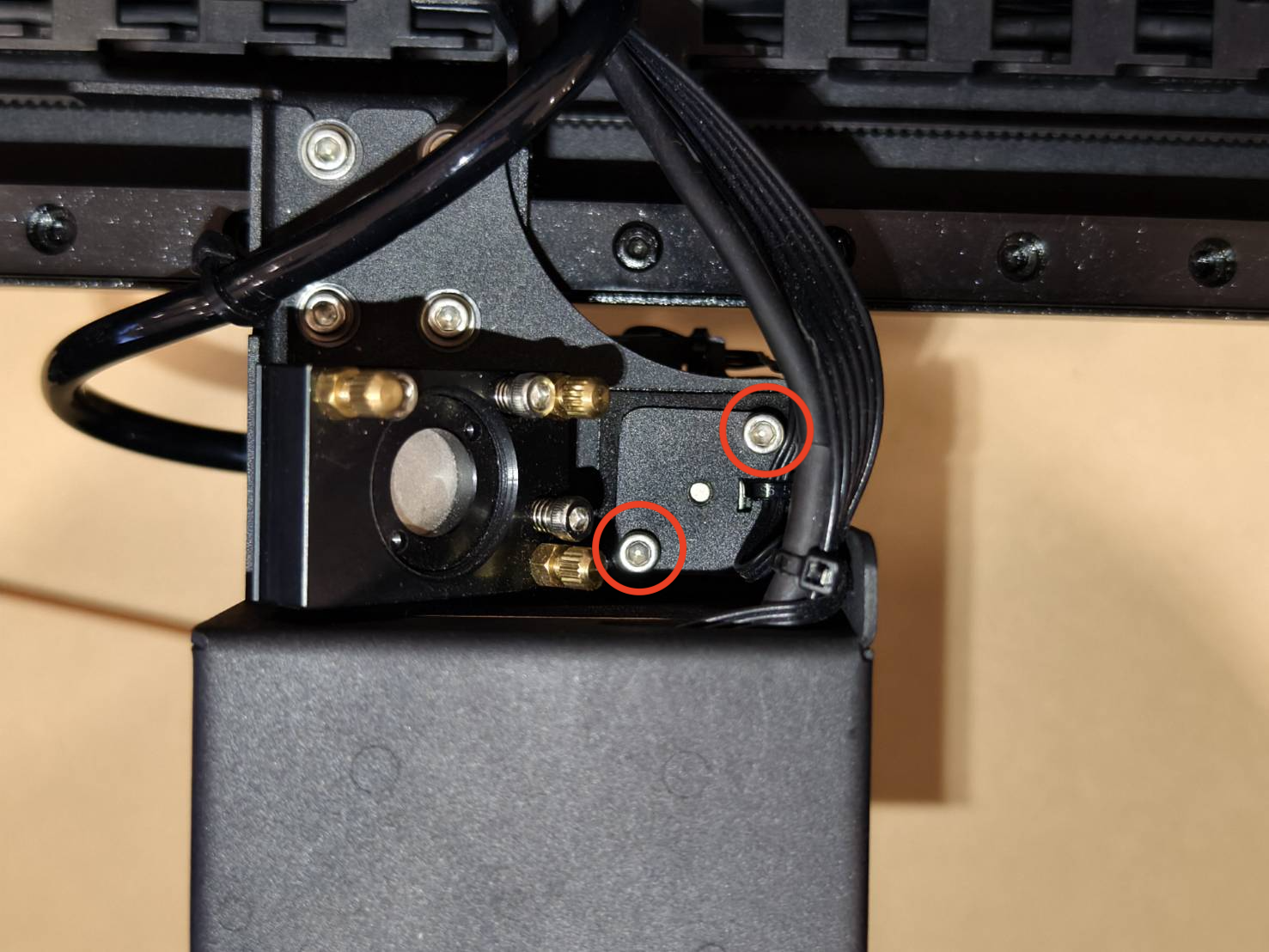

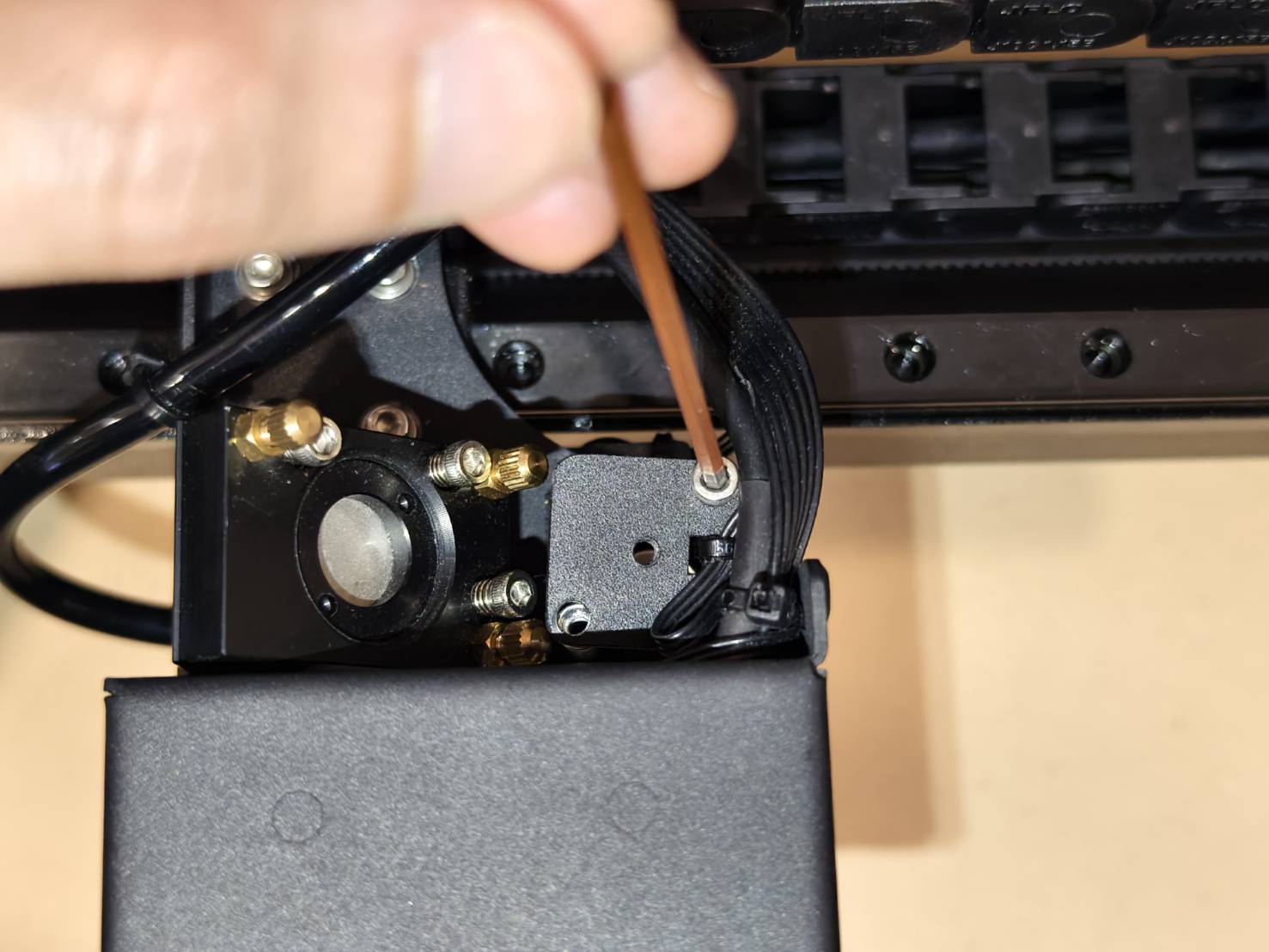

• Åpne dørdekselet for å skru ut disse skruene. (2,5 mm sekskantnøkkel x 2 stk.)

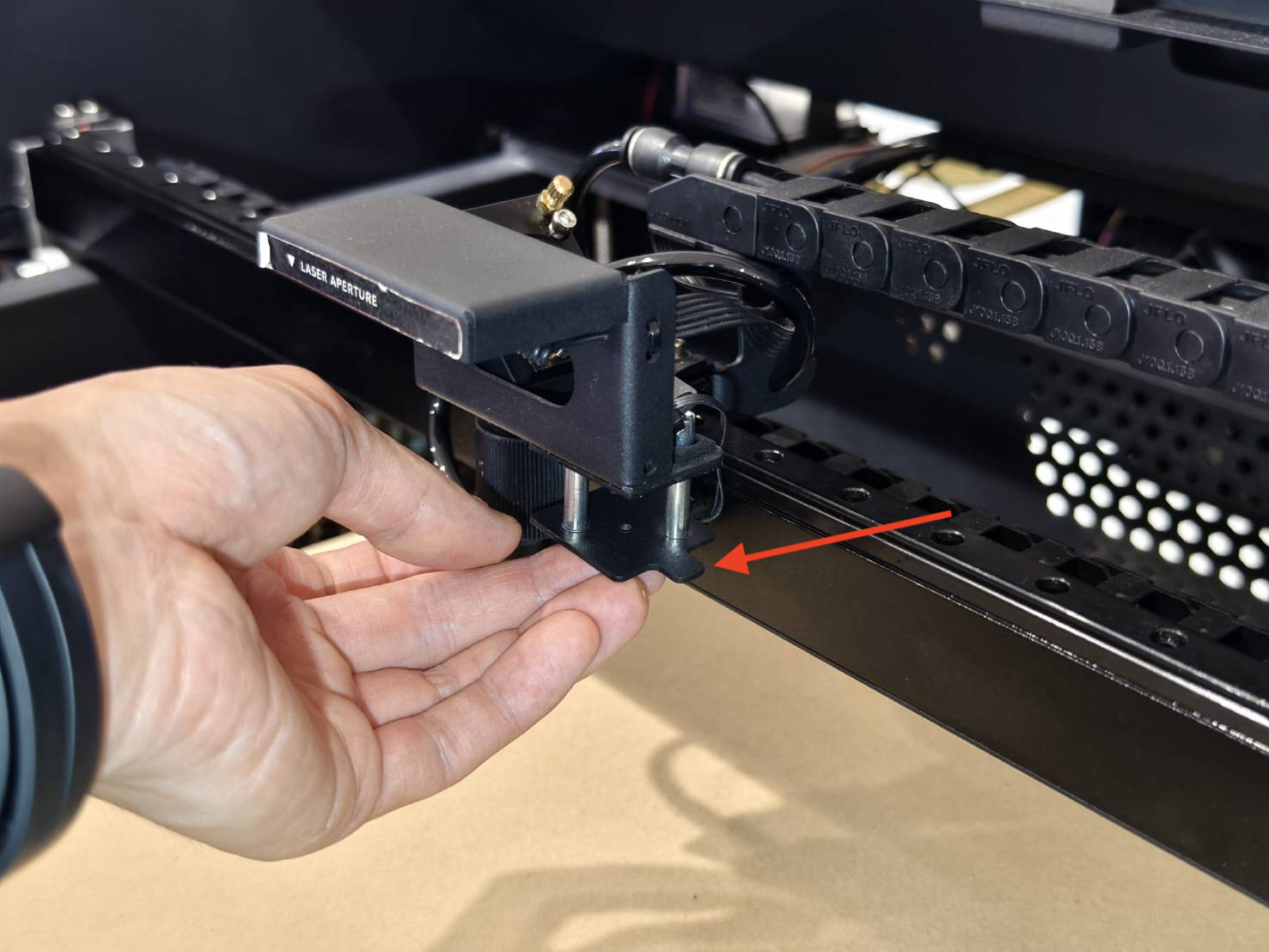

• Autofokus-sensorenheten kan deretter demonteres fra systemet.
  Oppbevar skruene sikkert for senere bruk.


Trinn 3

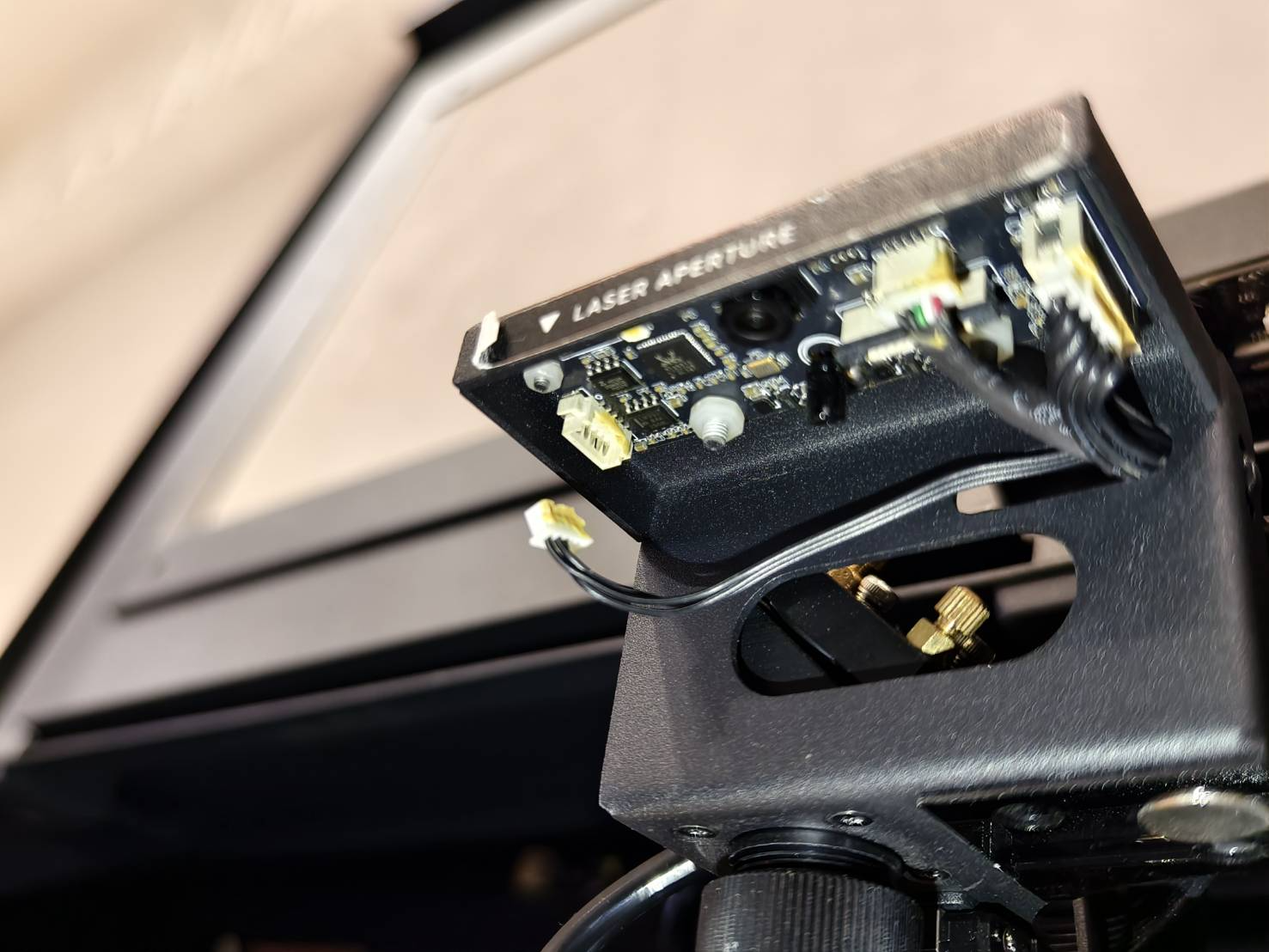

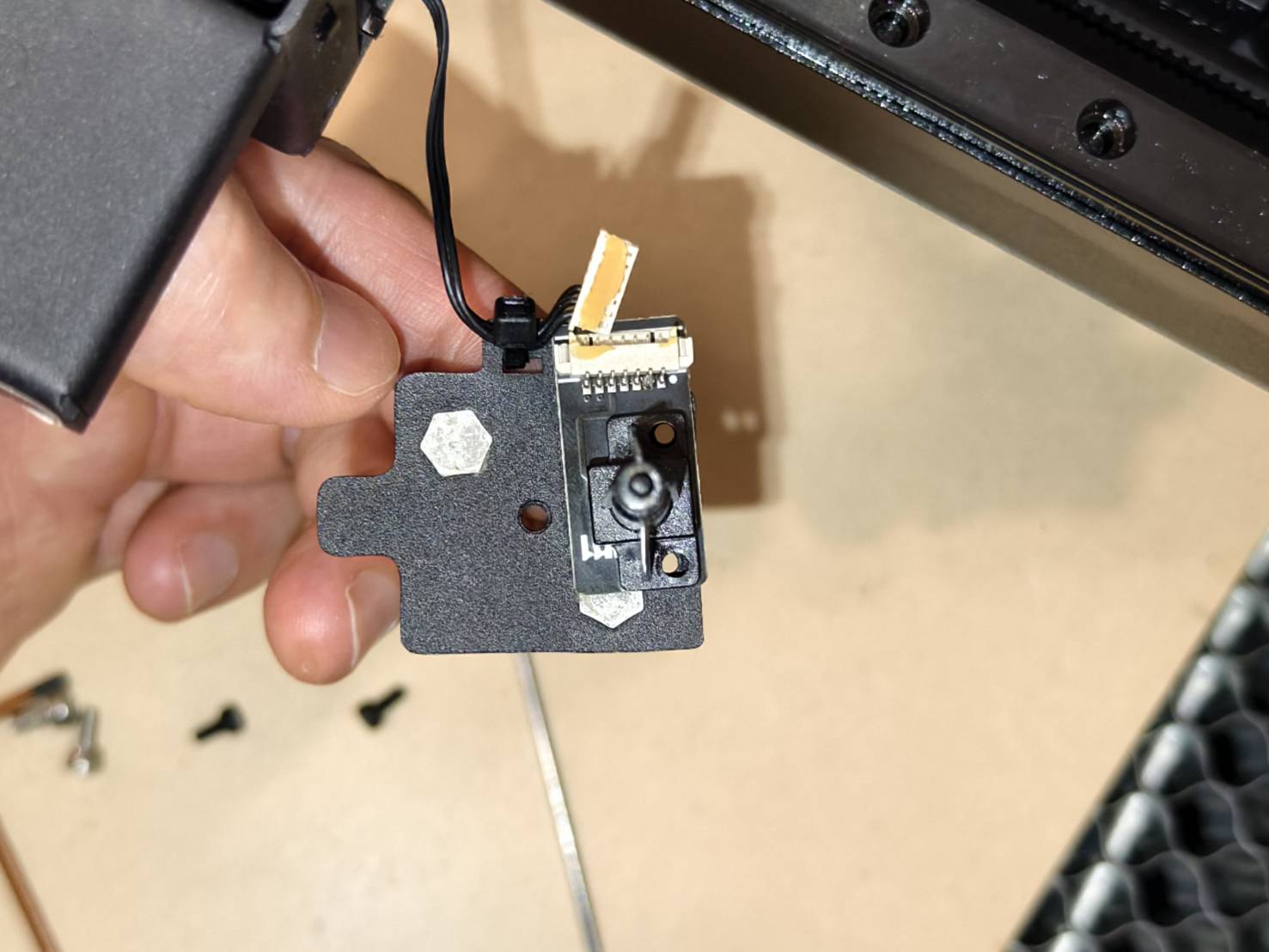

Koble fra kablene på kretskortet.

Merk: Hvis du bare trenger å bytte ut autofokus-proben, kan du gå direkte til Trinn 5.

Trinn 4

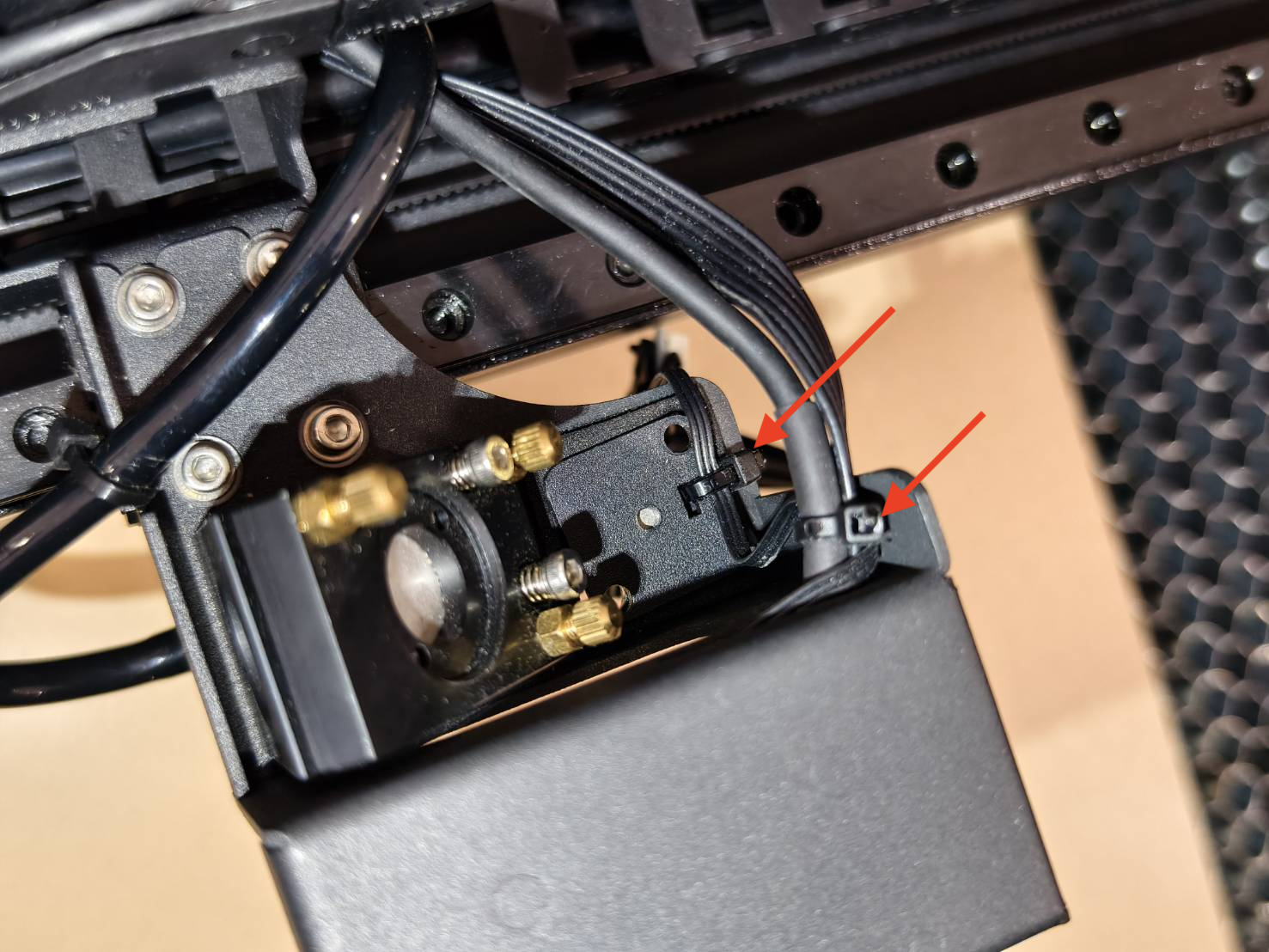

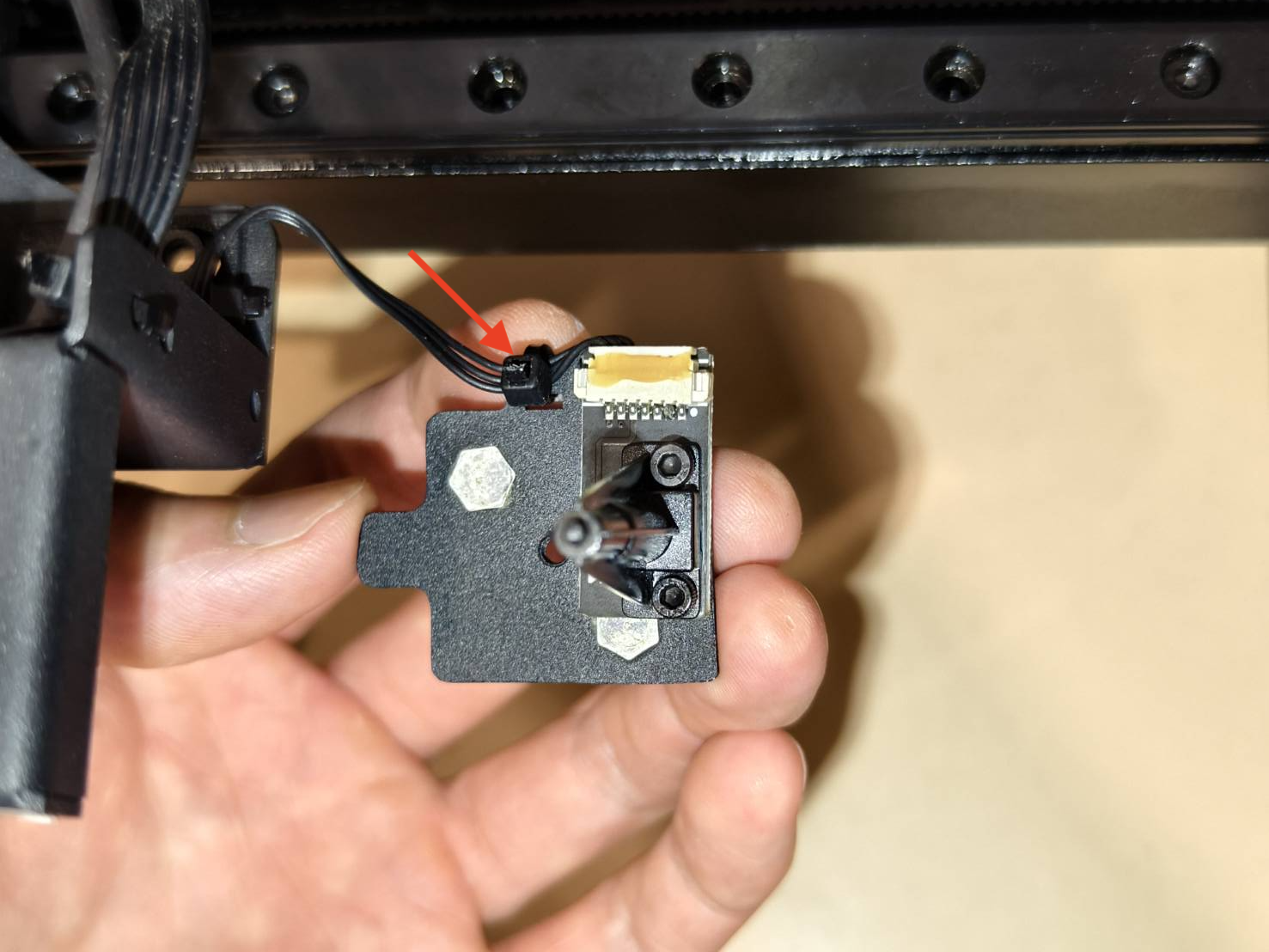

Klipp av eventuelle kabelbånd.

Trinn 5

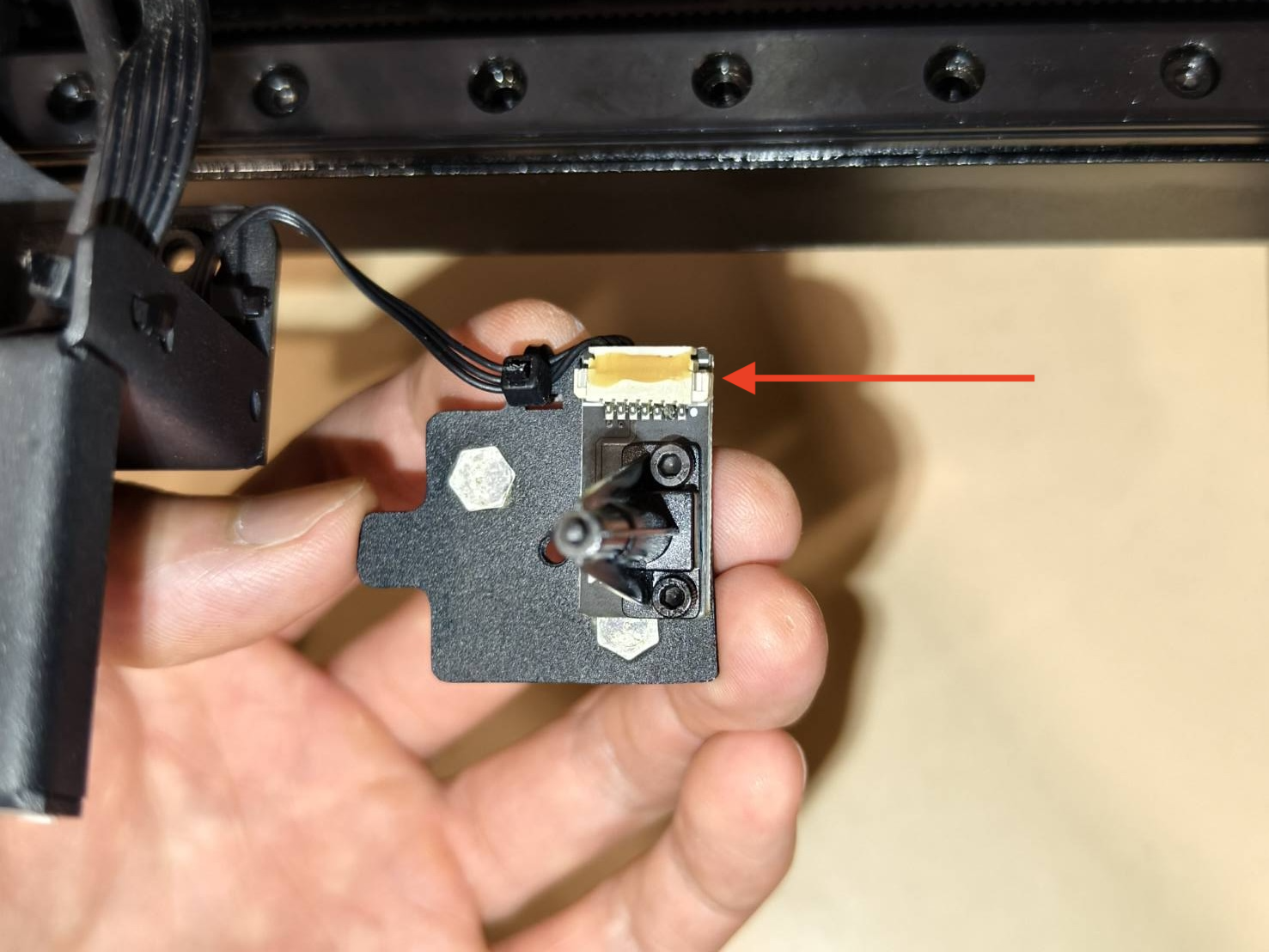

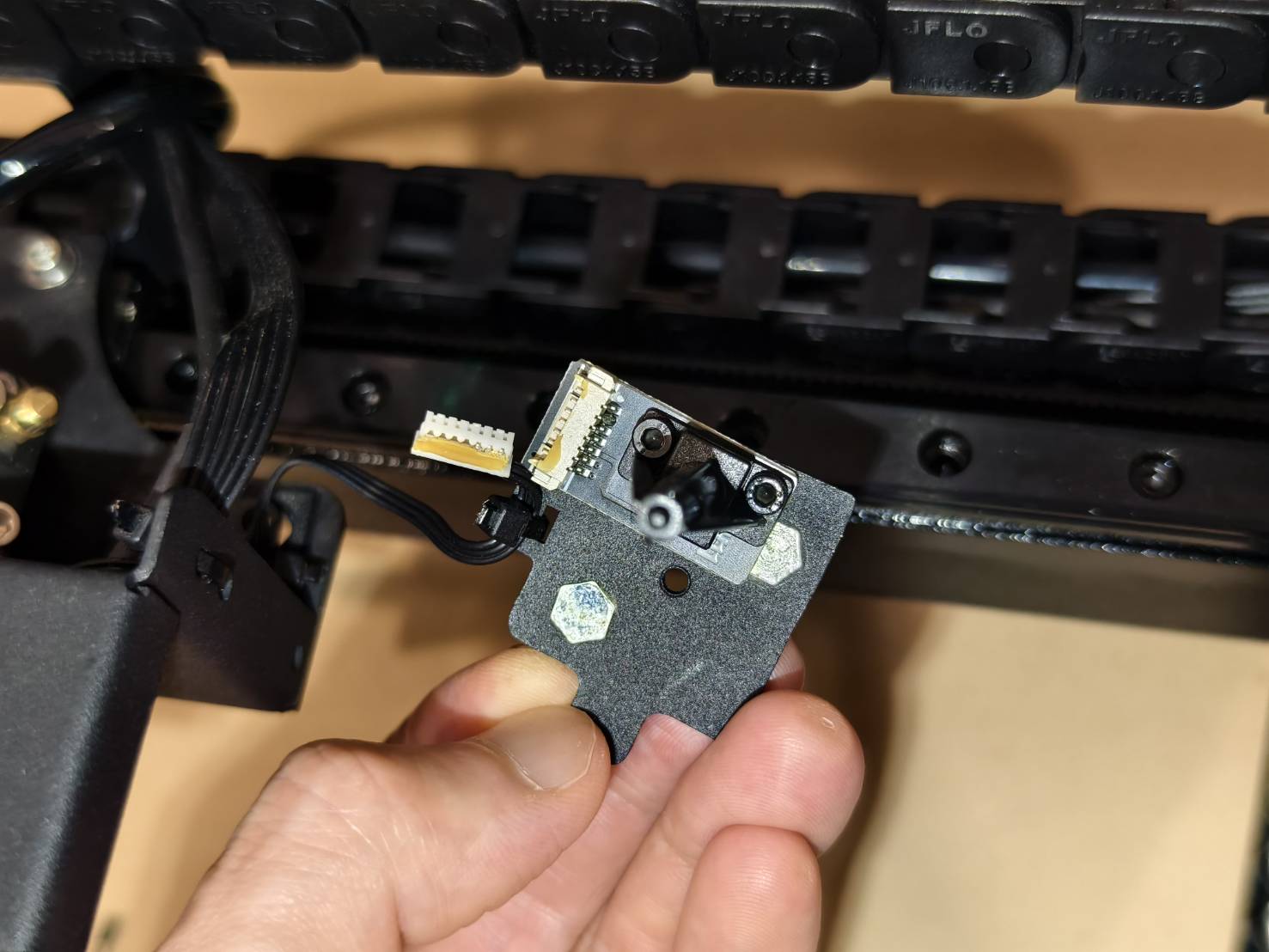

Koble fra kabelen på kretskortet.

Trinn 6

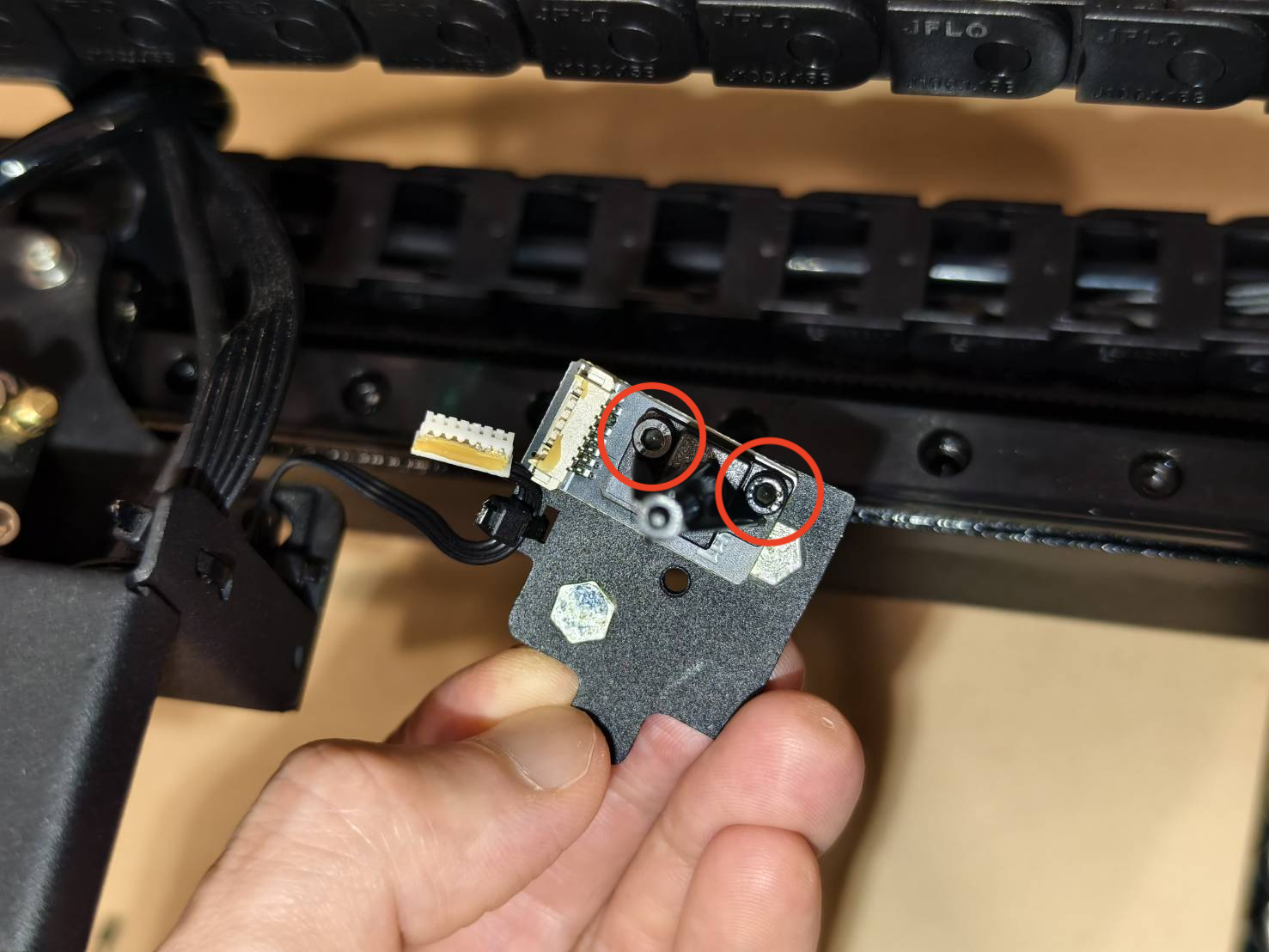

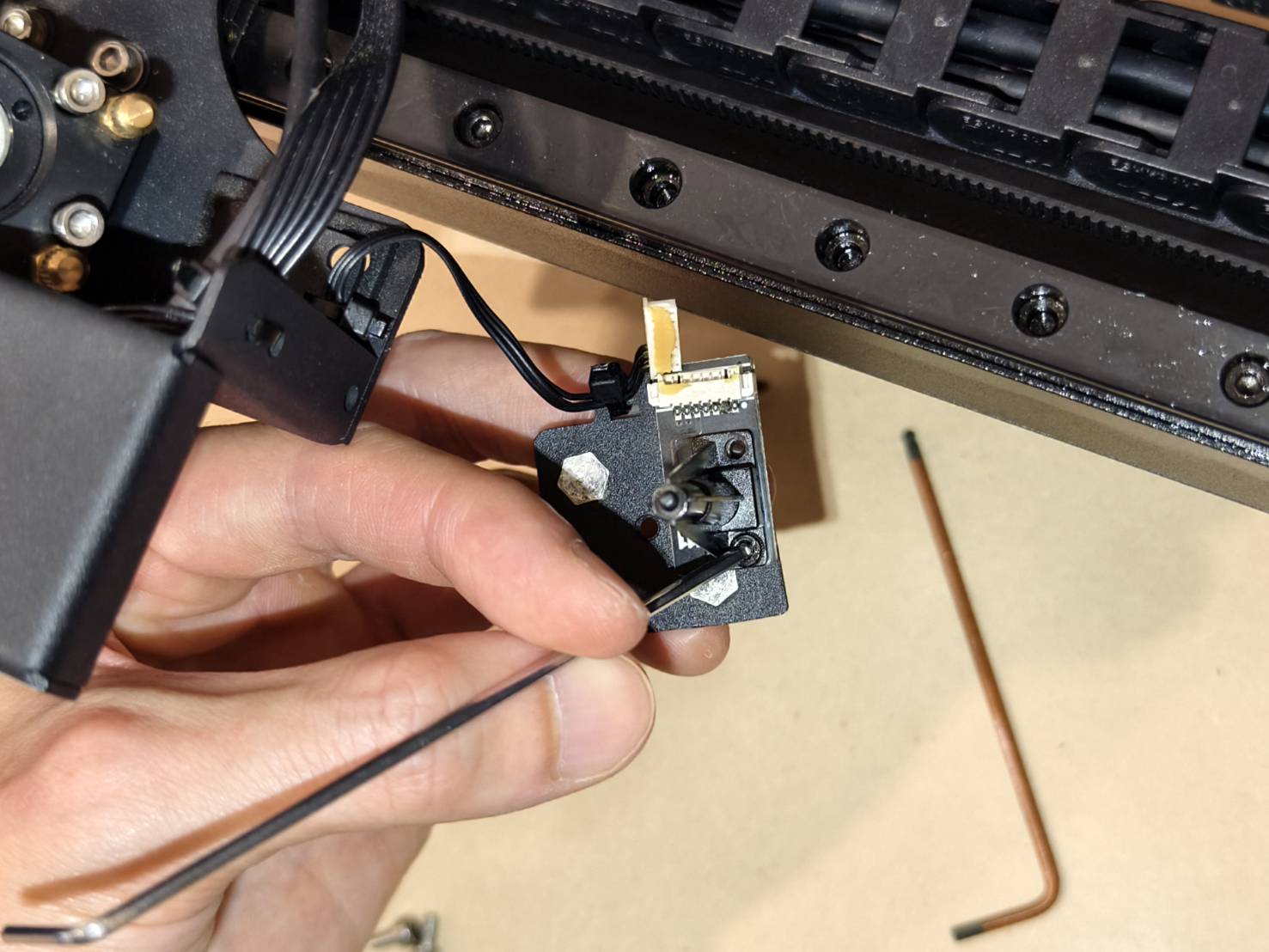

Skru ut skruene for å fjerne kortet og sonden.

Merk: Hvis du kun trenger å bytte kabelen, kan du gå direkte til Trinn 9.

Trinn 7

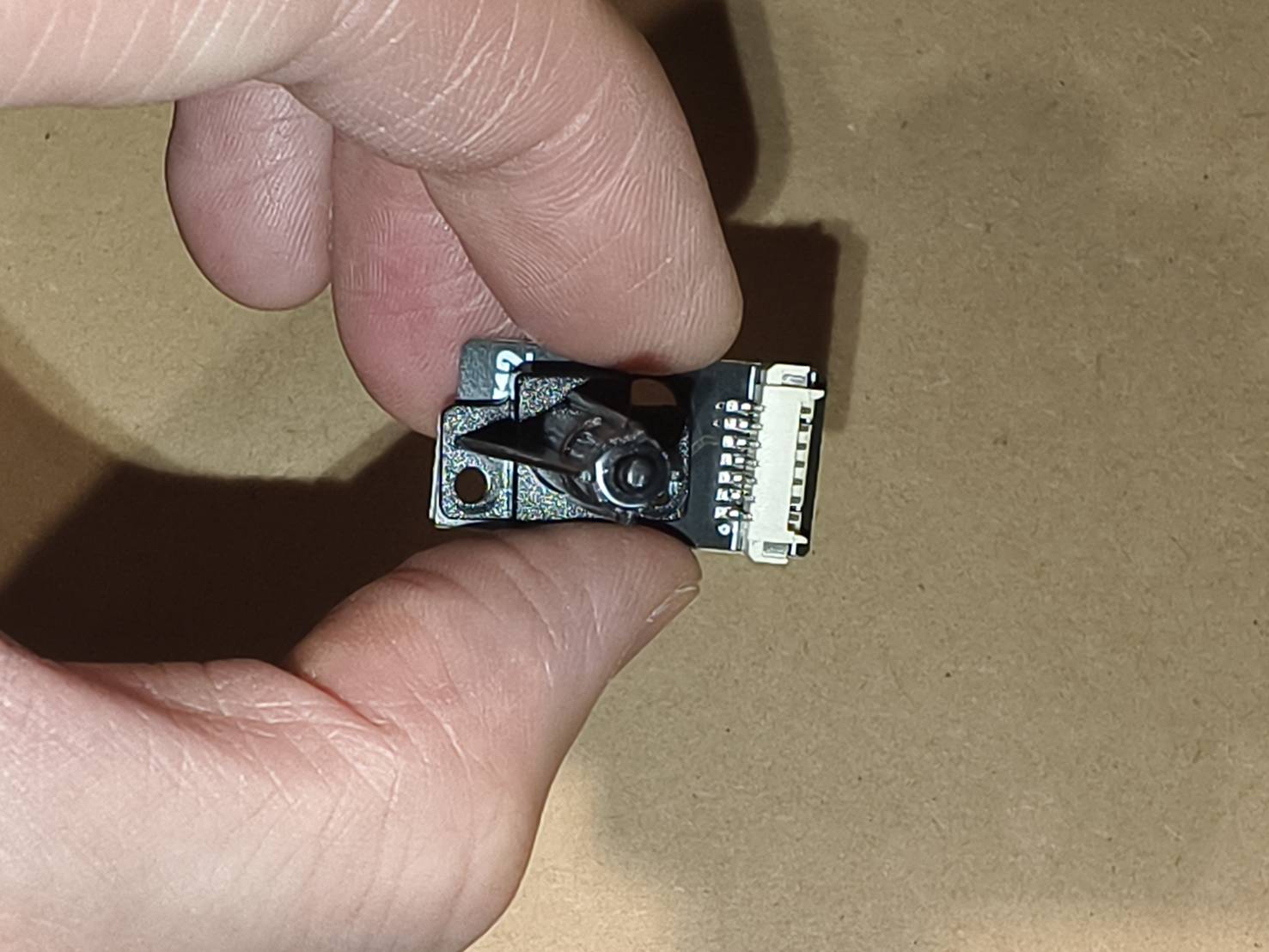

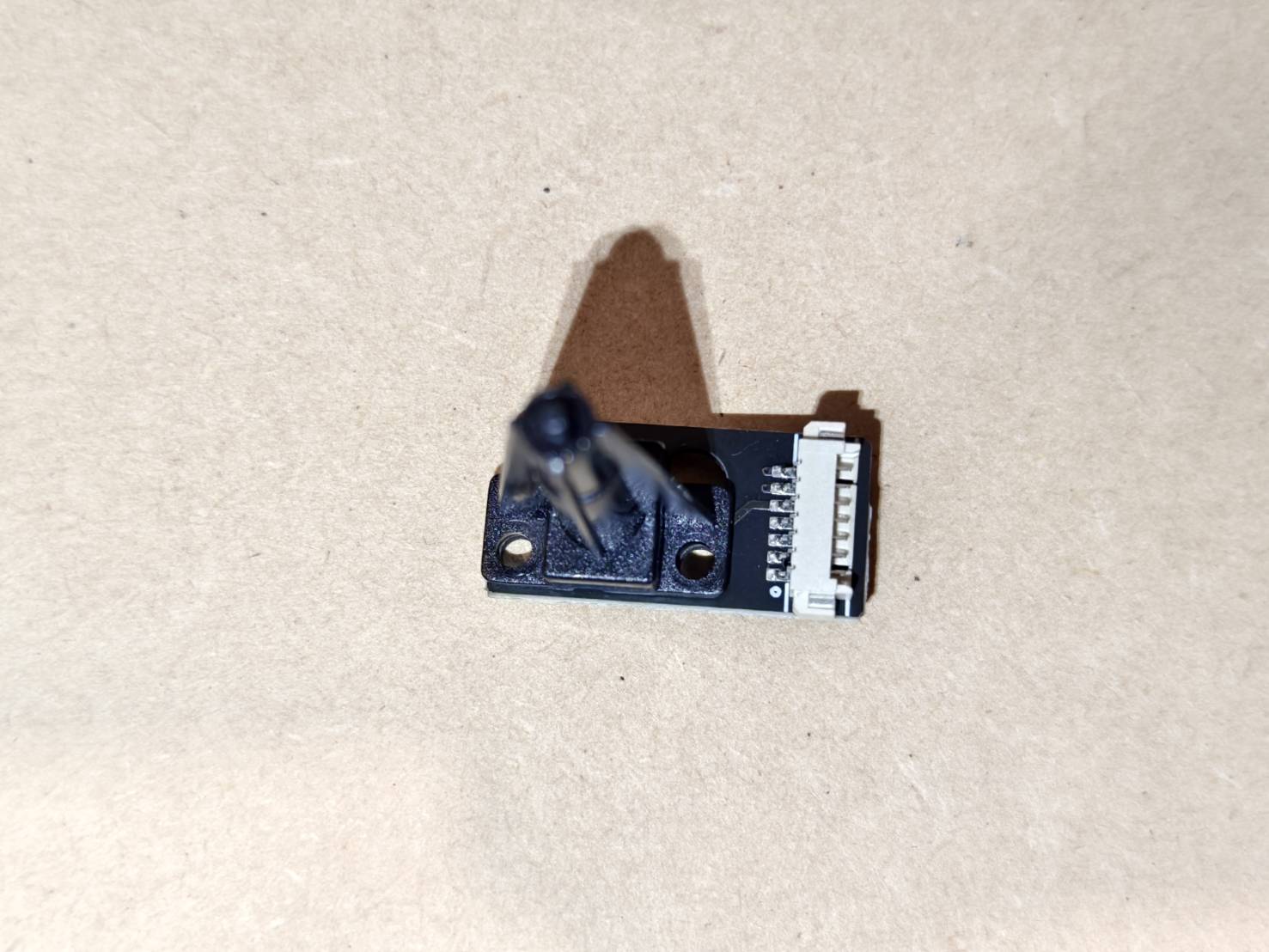

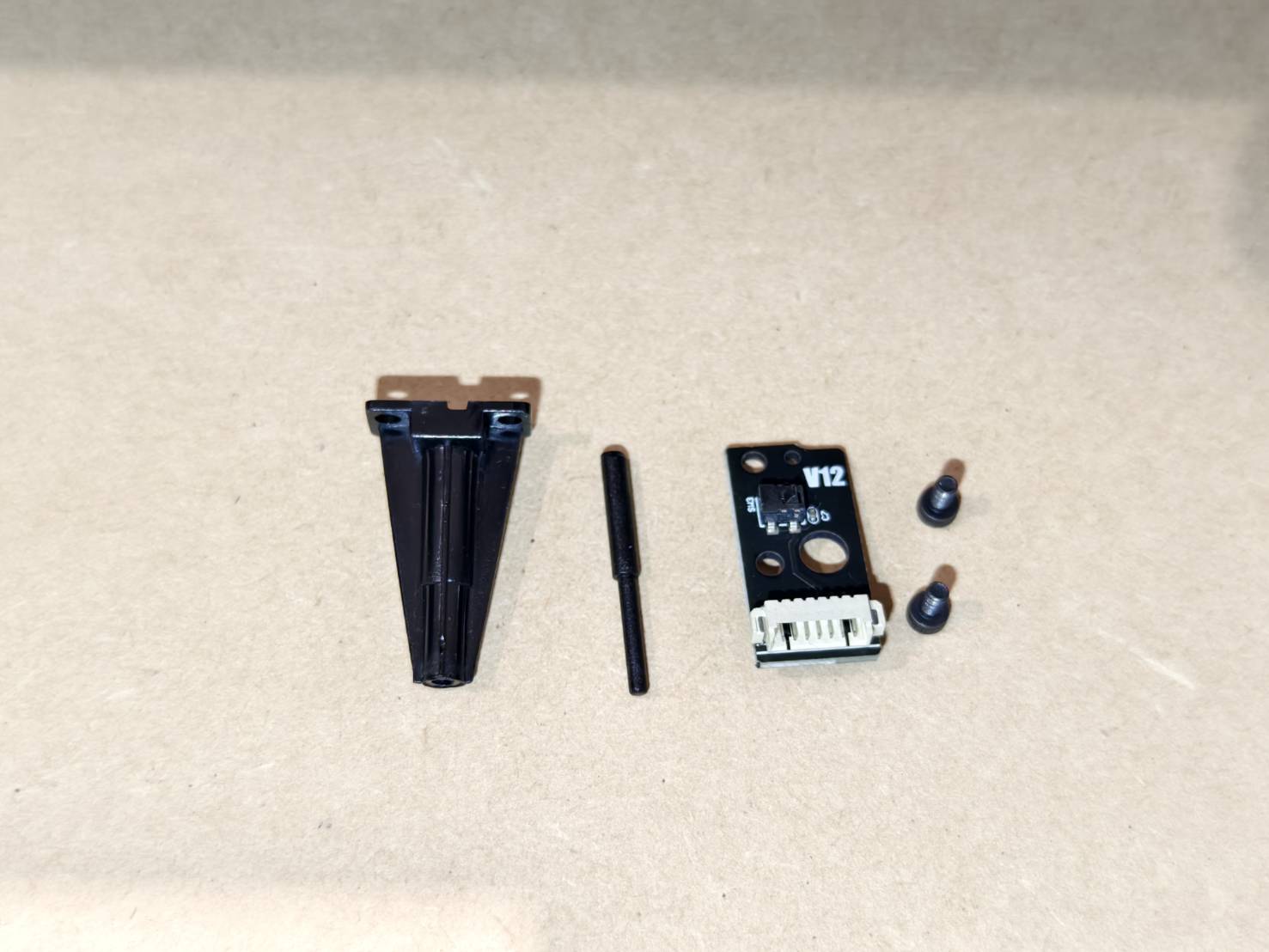

Installer det nye kortet og sonden.
Sørg for at rekkefølgen og retningen er korrekt, som vist på bildene nedenfor.

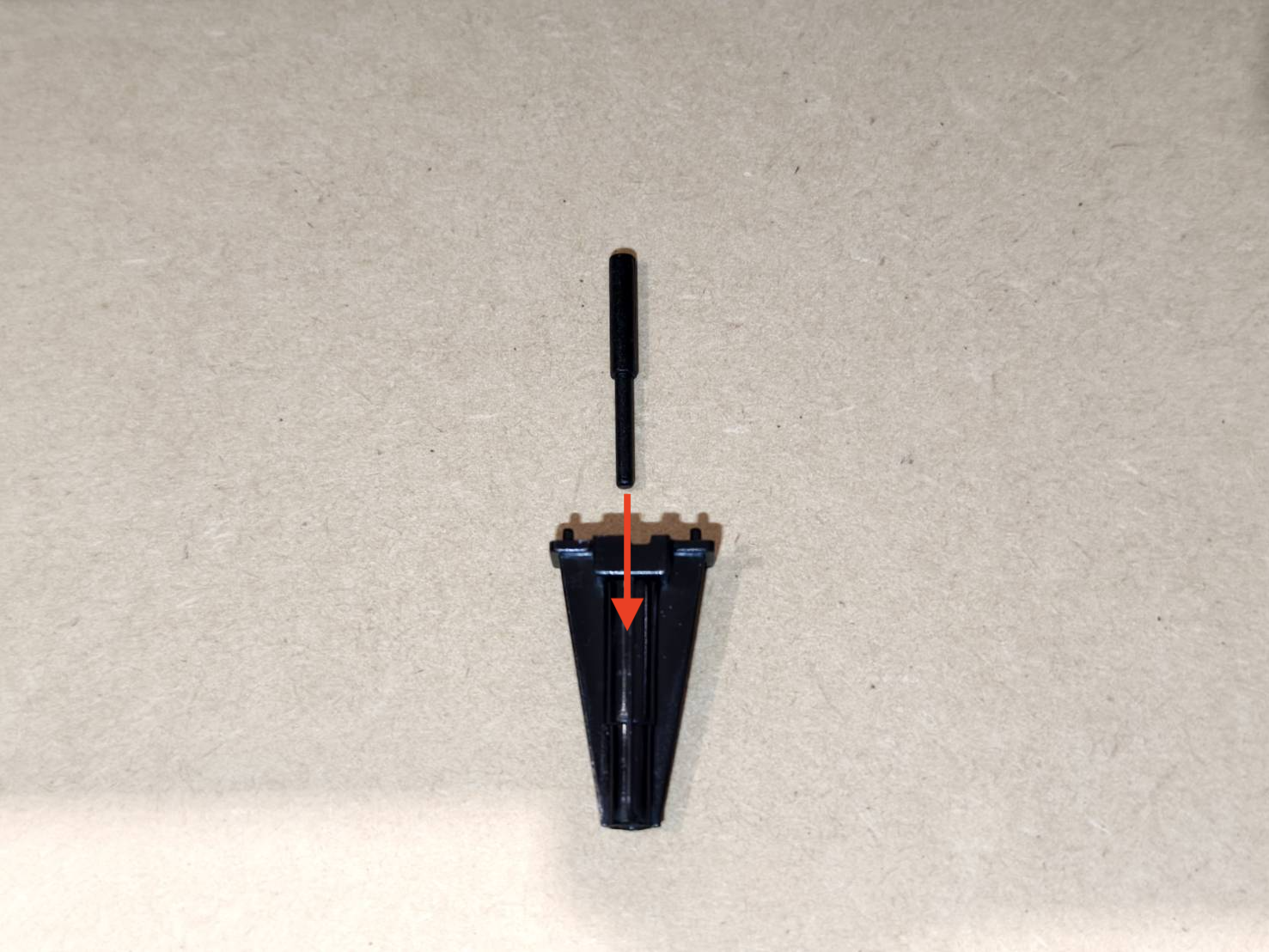

• Pinnen vil bli plassert inne i dekselet.

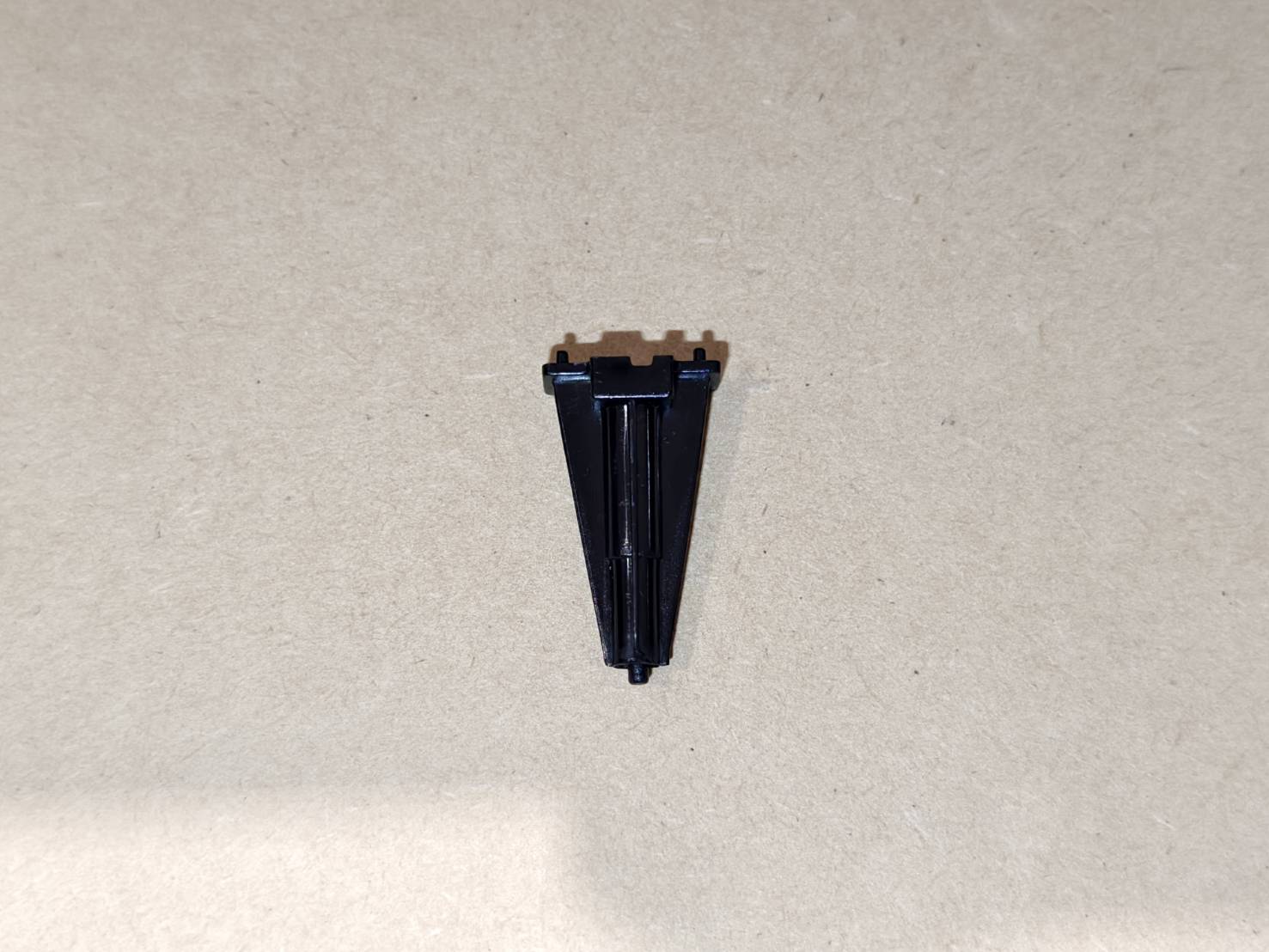

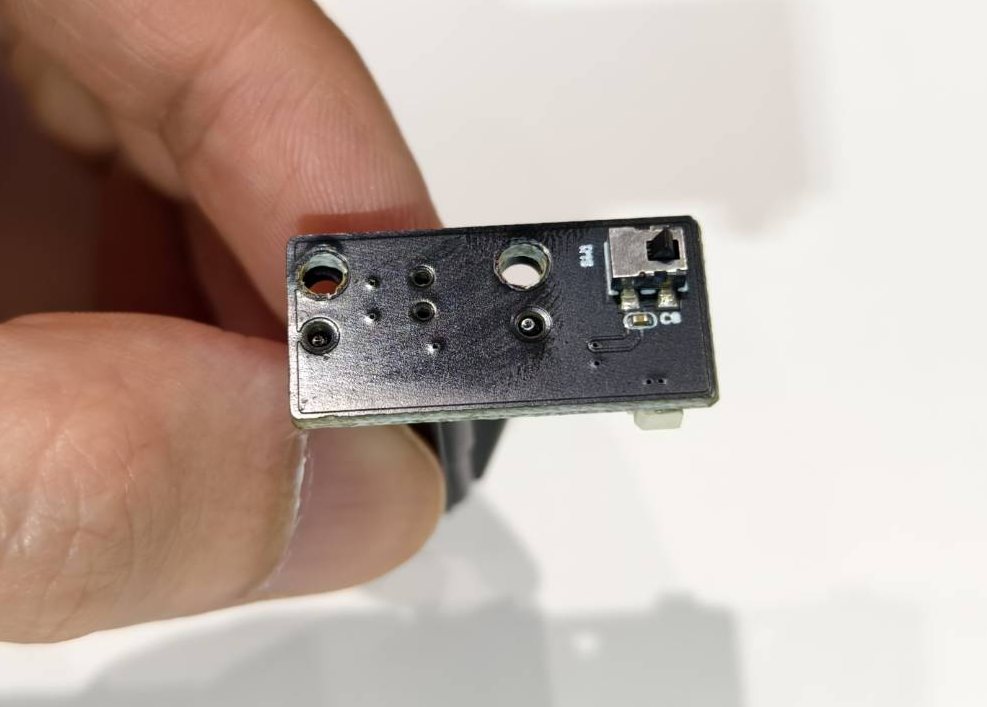

• Sonden og dekselet vil bli montert på kortet slik.





• Fest enheten på platen.



Trinn 8

Kontroller at proben er installert korrekt.
Trykk på proben med fingeren. Proben skal kunne skyve seg selv opp, som vist i videoen.
(Hvis proben ikke skyver seg opp, gjenta Trinn 7.)

Trinn 9

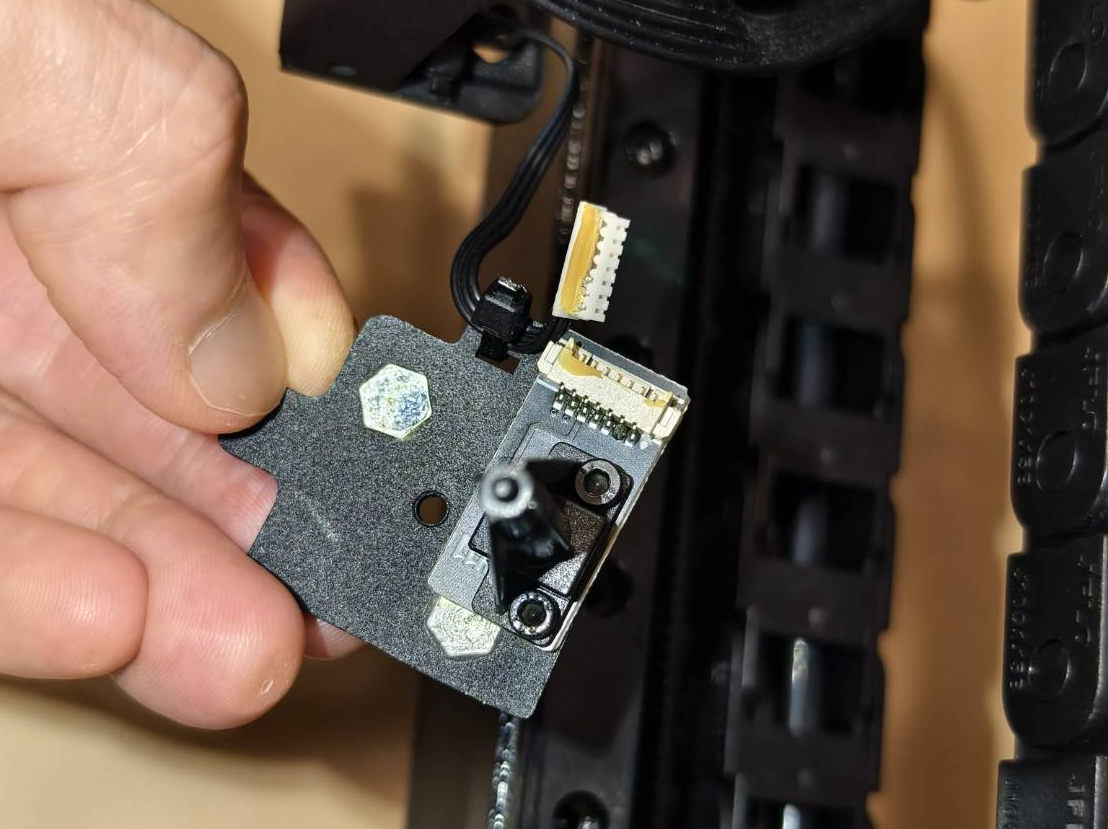

Koble til kabelen på nytt eller koble til den nye kabelen.

Trinn 10

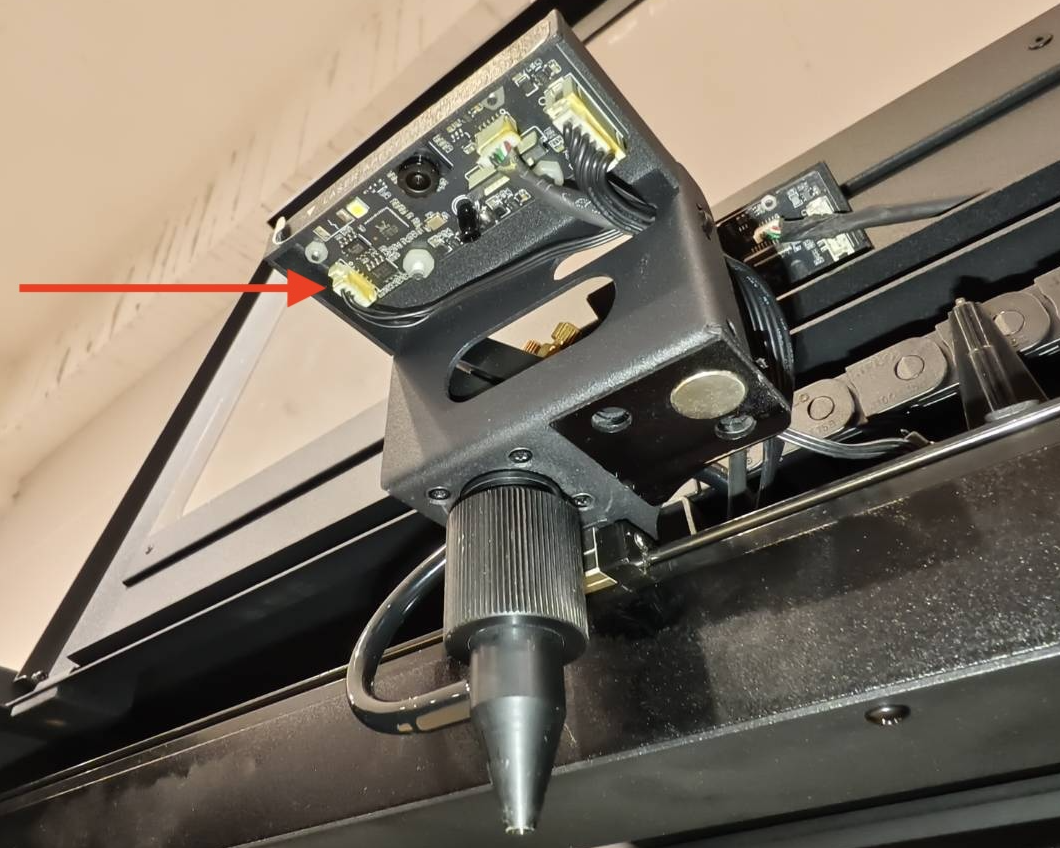

Sørg for at kabelen på kortet er godt tilkoblet.

Trinn 11

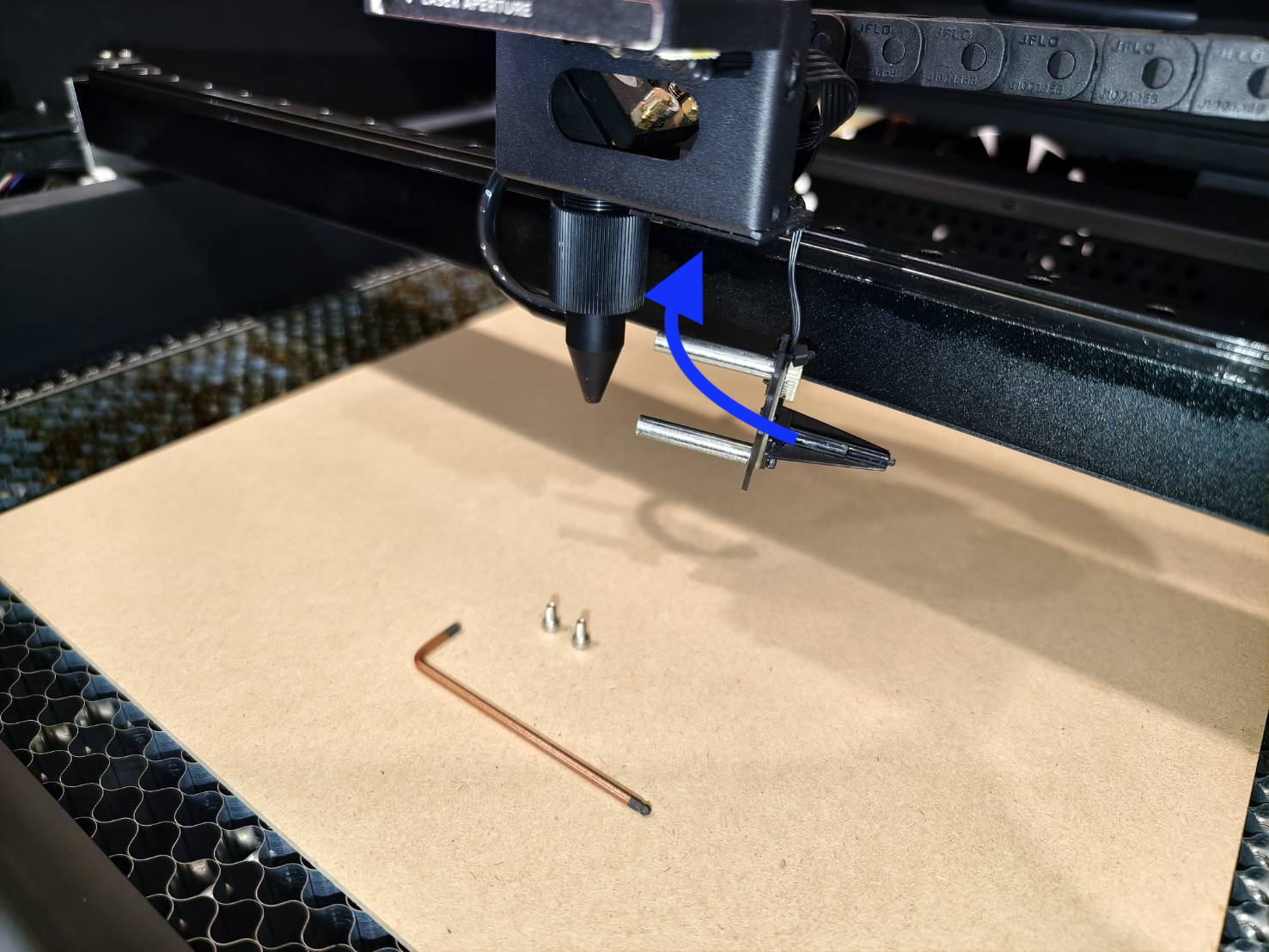

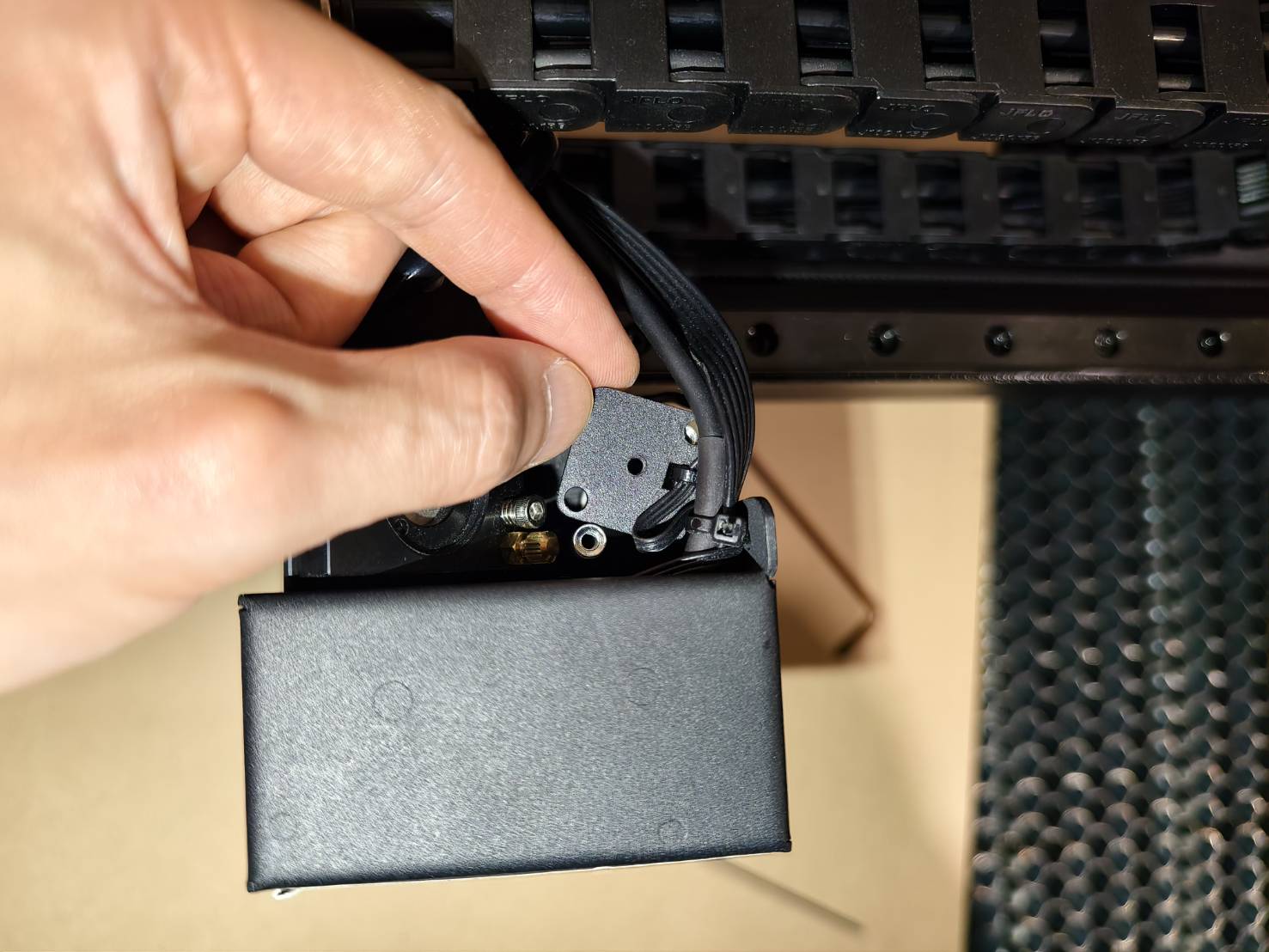

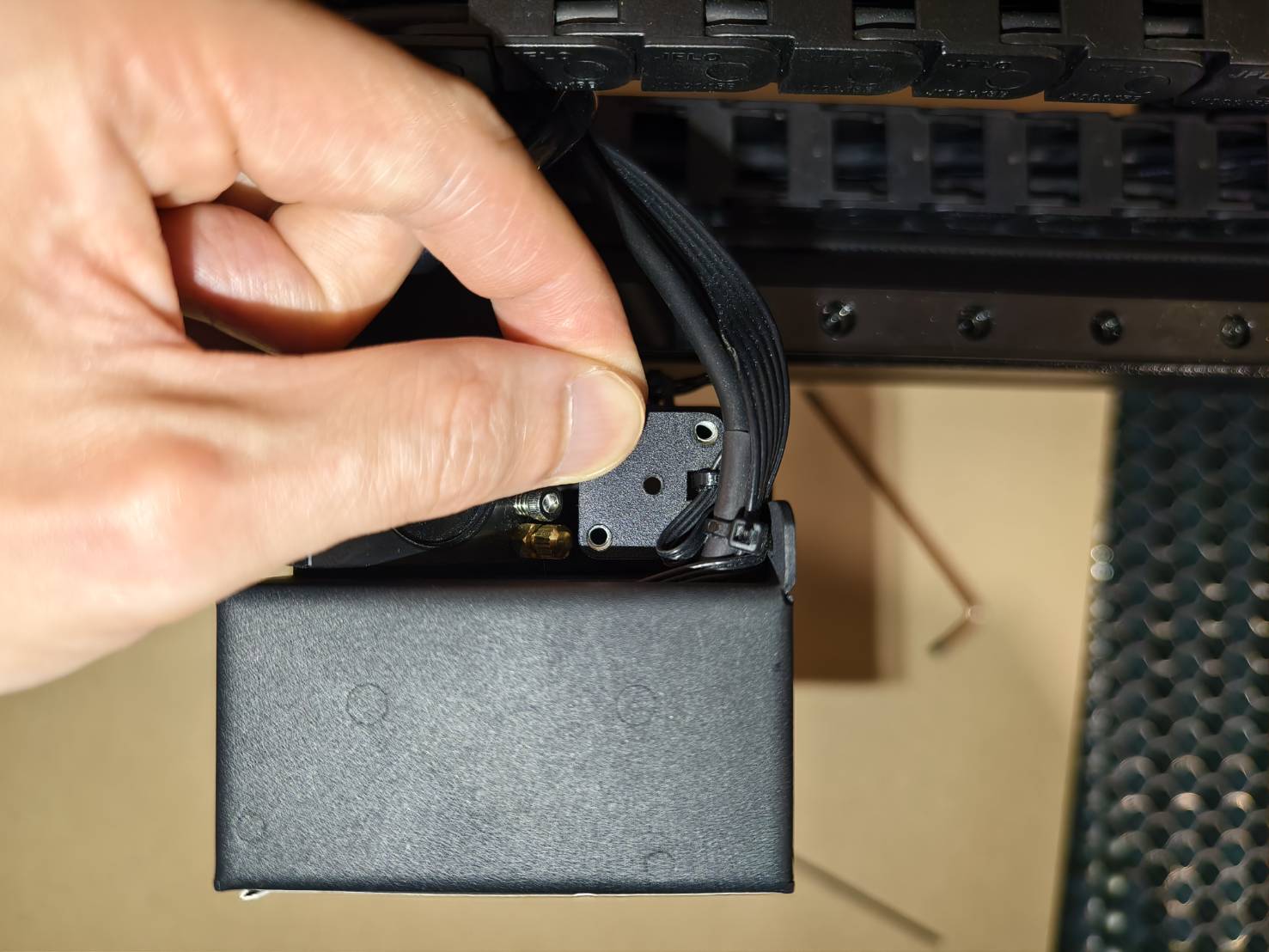

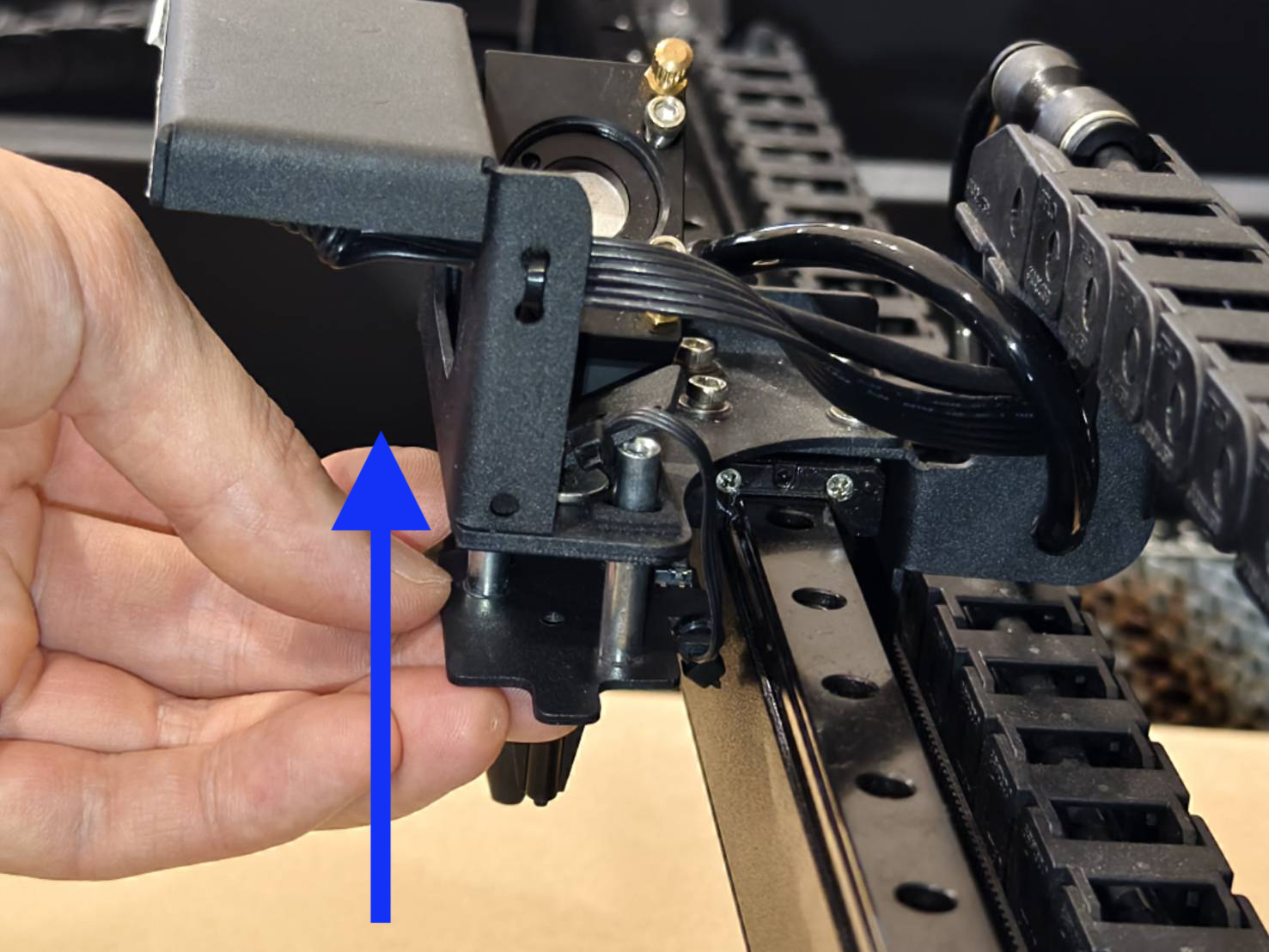

Sett de to akslingene på autofokus-sensorenheten inn i åpningene under laserhodet. (Sørg for at håndtaket er på høyre side.)

Trinn 12

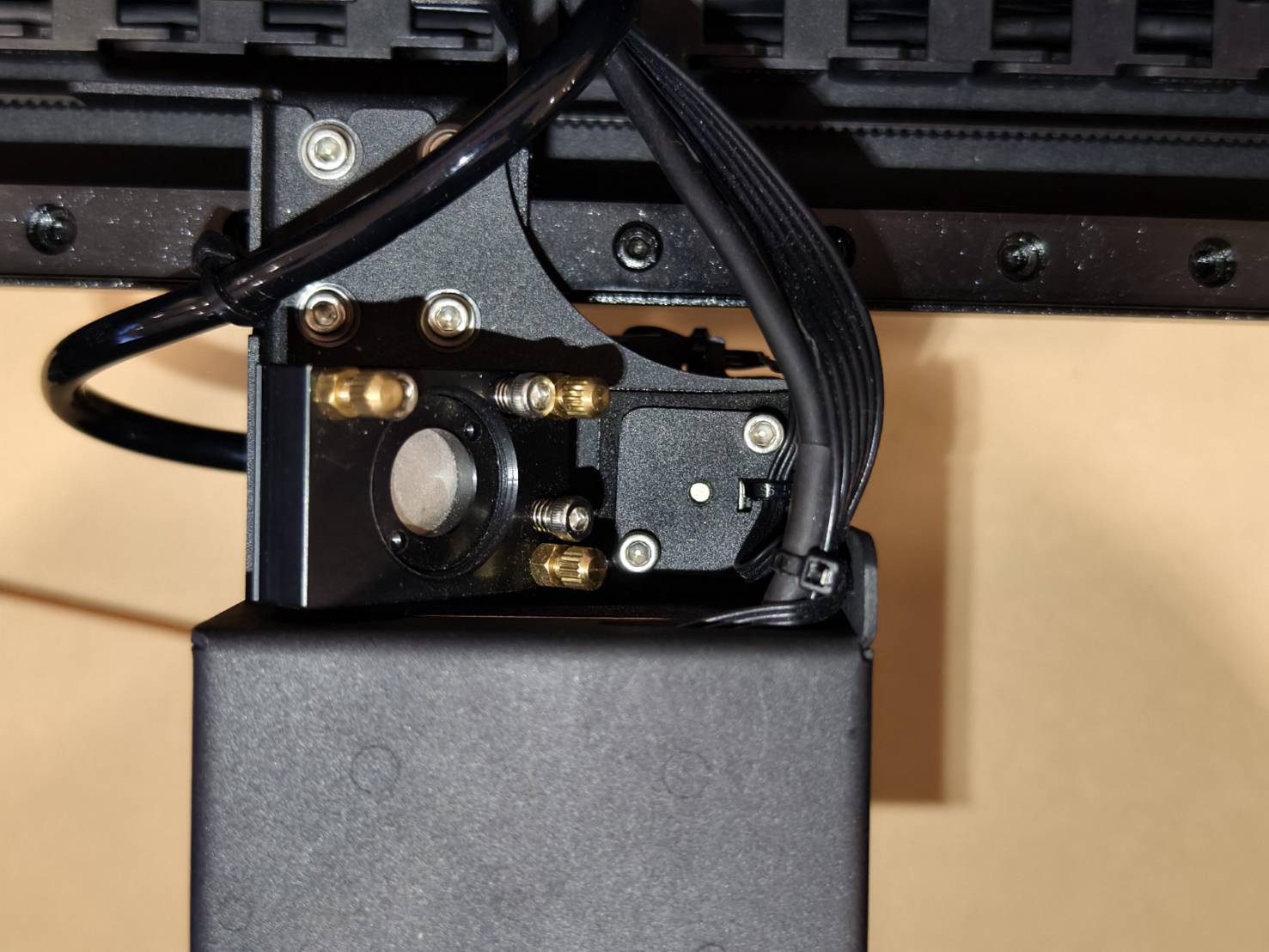

Fest autofokus-sensorenheten med toppplaten.
