Ansvarsfraskrivelse

For å bruke LightBurn til å kontrollere beamo, bør du laste ned den offisielle versjonen av LightBurn-programvaren. Ettersom LightBurn er tredjeparts programvare, kan ikke FLUX holdes ansvarlig for eventuelle tap forårsaket av bruken av denne.

Fastvaren til beamo har gjennomgått ulike tester, men det er fortsatt mulig at noen funksjoner i LightBurn-programvaren ikke er kompatible med maskinen. Hvis det oppstår feil på grunn av inkompatibilitet, vennligst følg instruksjonene i lenken nedenfor for å rapportere problemet på riktig måte til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

Før du starter

1. Vennligst oppdater fastvaren til v4.2.1 eller nyere.

- Velg "MACHINE → Update to the latest Firmware" på beamo-panelet.
- Du kan også oppdatere fastvaren via Beam Studio
Last ned fastvaren fra det offisielle nettstedet. Klikk deretter på "Machine→ Update Firmware" Etter dette, oppdater maskinens fastvare til den valgte versjonen ved å velge fastvarefilen på datamaskinen.

2. Last ned denne konfigurasjonsfilen: beamo_Preset

Merk: Konfigurasjonsfilen vi har gitt inneholder GCode og Baud rate-innstillinger. Hvis du ikke bruker konfigurasjonsfilen, må du konfigurere den separat i "Enhetsinnstillinger". (Se denne artikkelen for detaljer)

LightBurn-innstillinger

For å laste ned LightBurn, klikk her.

1. Åpne LightBurn og klikk på "Enheter" i Laser -fanen.

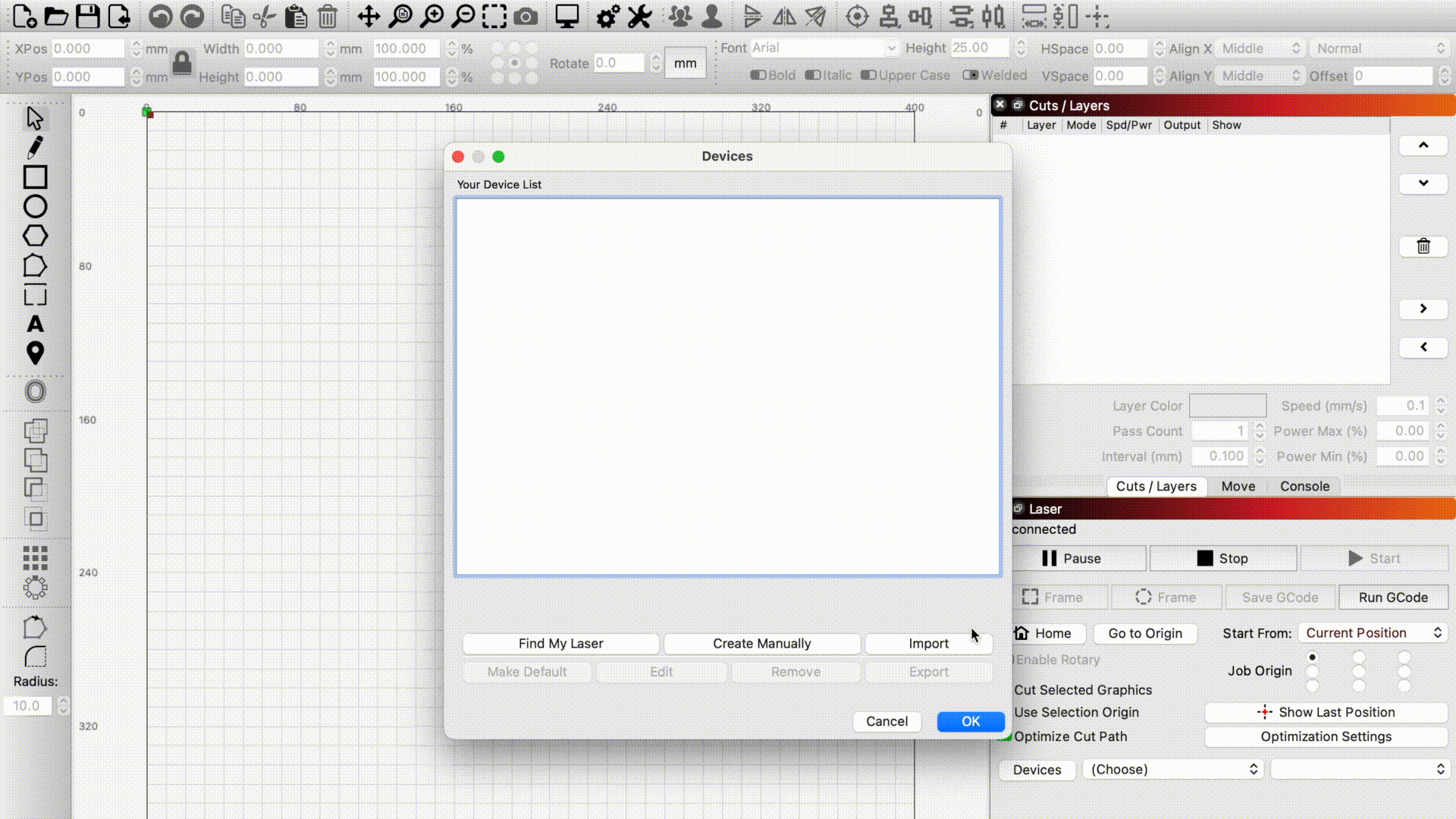

2. Klikk på "Importer" for å importere filen beamo_Preset du lastet ned.

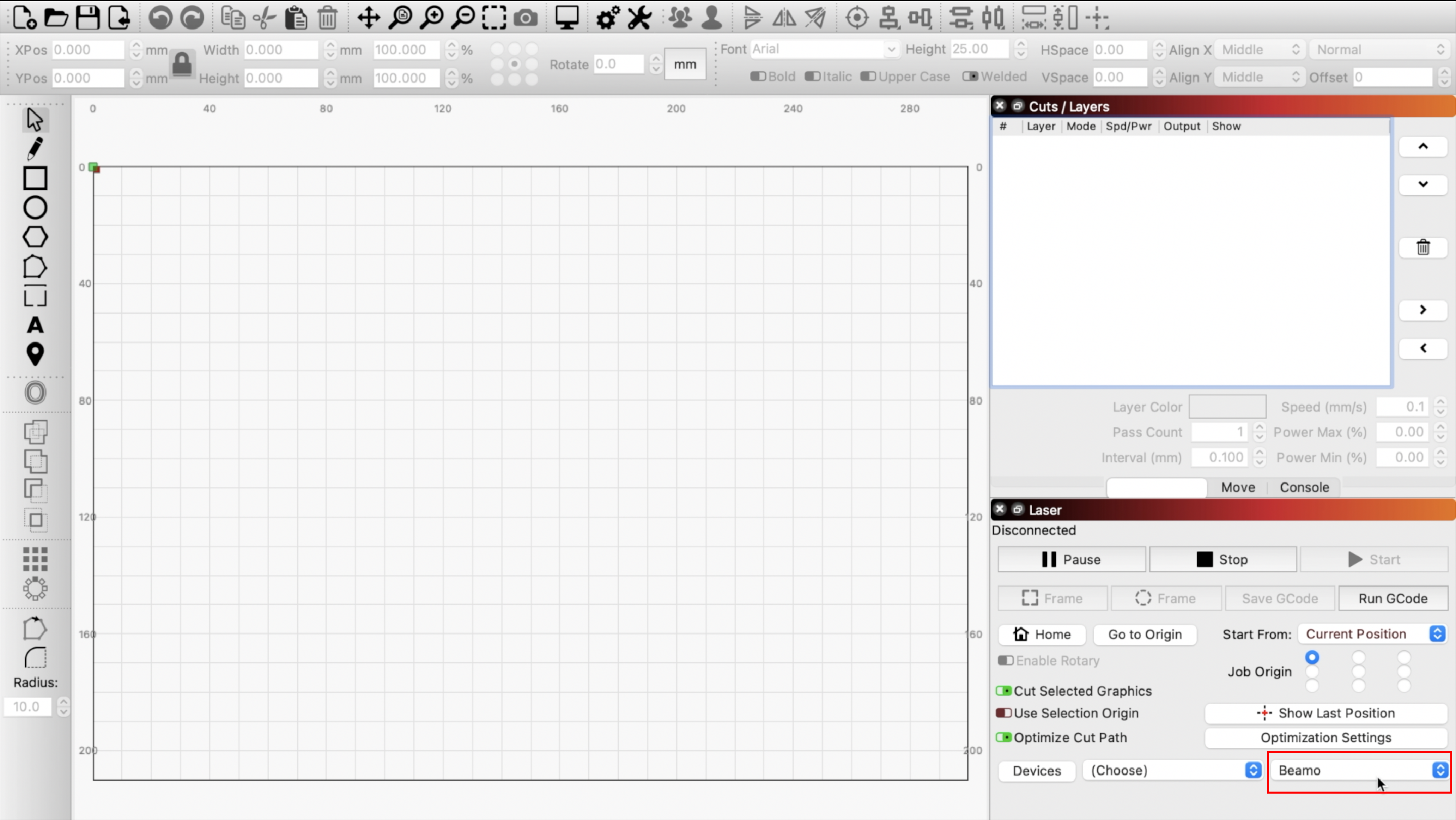

3. Følgende enhetsinformasjon vil vises når filen er importert.

Koble datamaskinen til maskinen med LightBurn Bridge-kabelen

1. Koble LightBurn-kabelen til USB-porten på siden av maskinen.

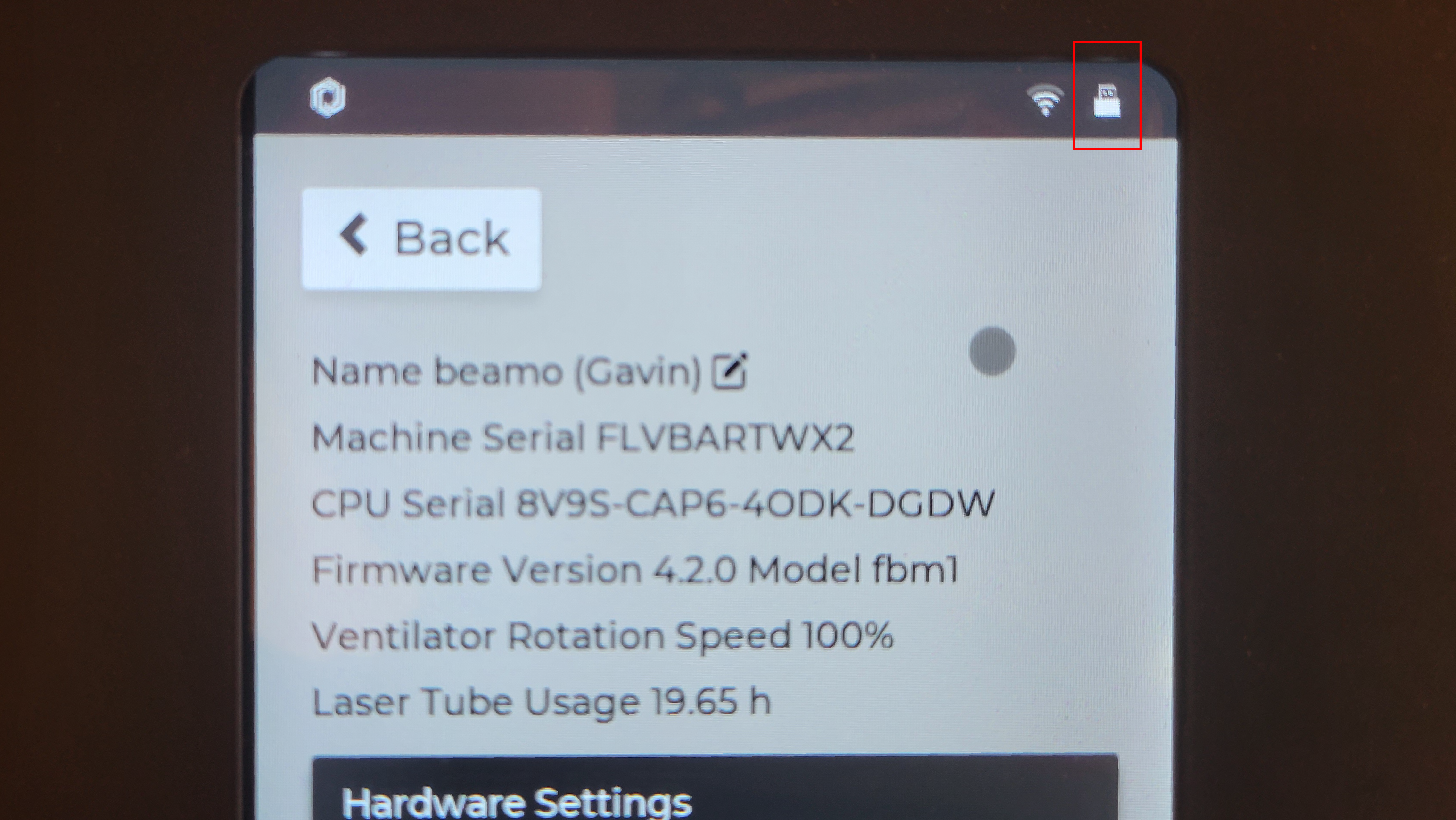

（USB-ikonet vil vises øverst til høyre på maskinpanelet for å indikere at en vellykket tilkobling er opprettet.)

2. Sett den andre enden av LightBurn Bridge-kabelen inn i datamaskinen.

3. Velg riktig USB-portnavn. Å velge feil port vil resultere i mislykket tilkobling. Du må kanskje prøve forskjellige porter. Hvis tilkoblingen er vellykket, vil følgende informasjon vises i Konsoll-fanen.

Hjemkjøringstest

Hvis datamaskinen er koblet til maskinen, vil maskinen starte hjemkjøring automatisk. Hvis ikke, klikk på hjemknappen for å sjekke om hjemkjøringsfunksjonen fungerer.

Start operasjon

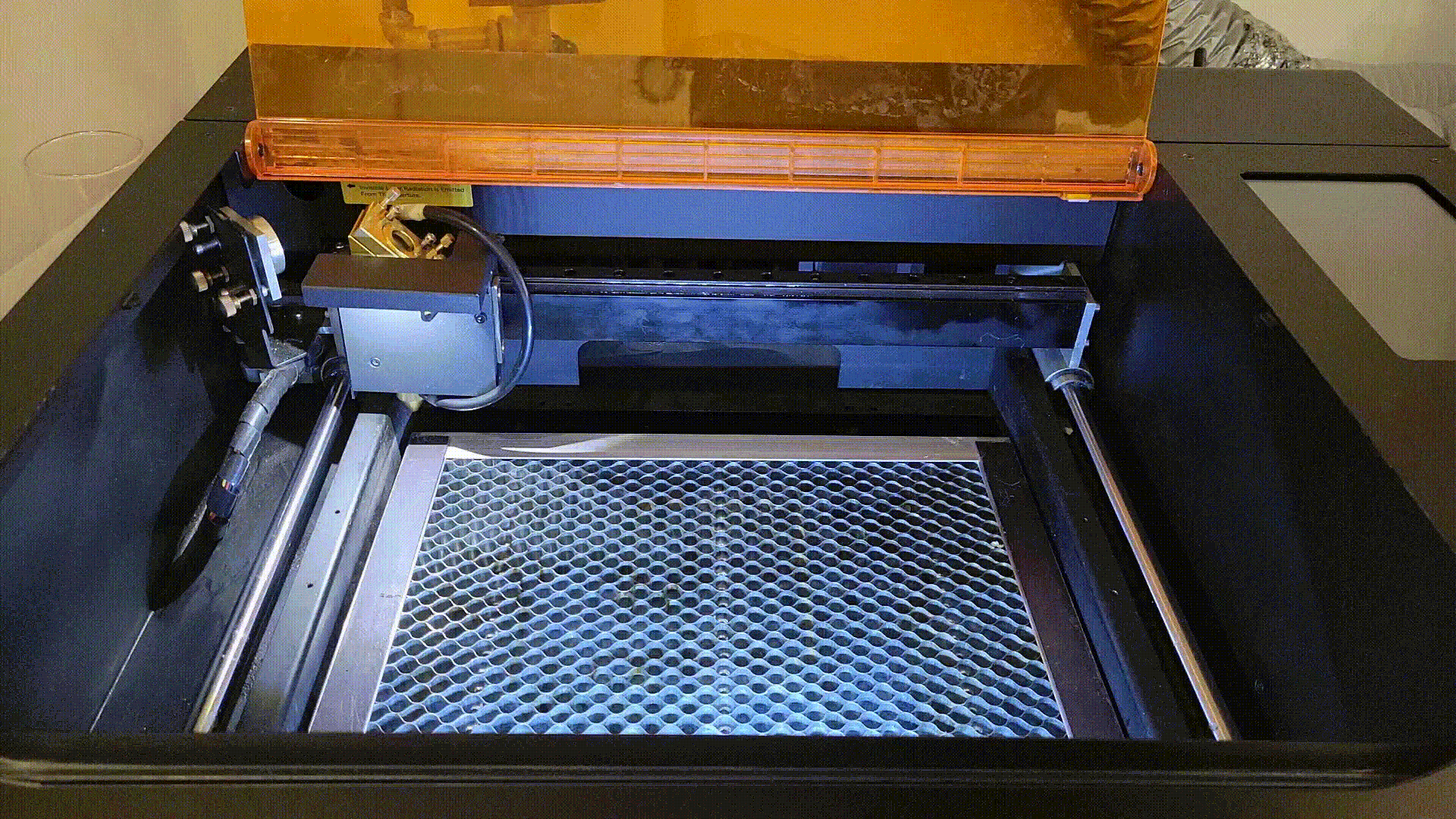

1. Plasser materialeet inne i maskinen

2. Fokusering

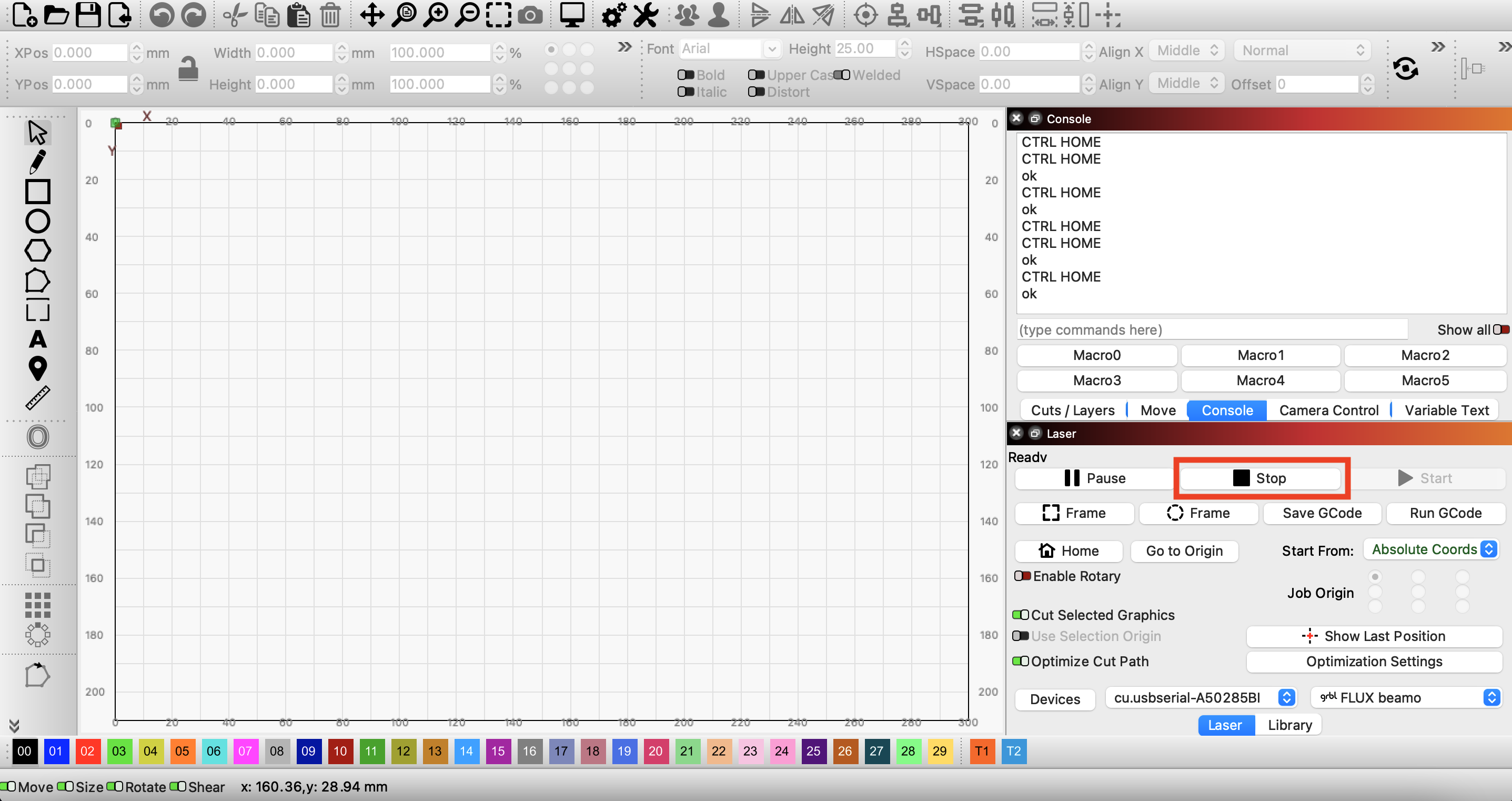

- Klikk på 'Stopp' knappen i 'Laser' panelet for å frigjøre motoren.

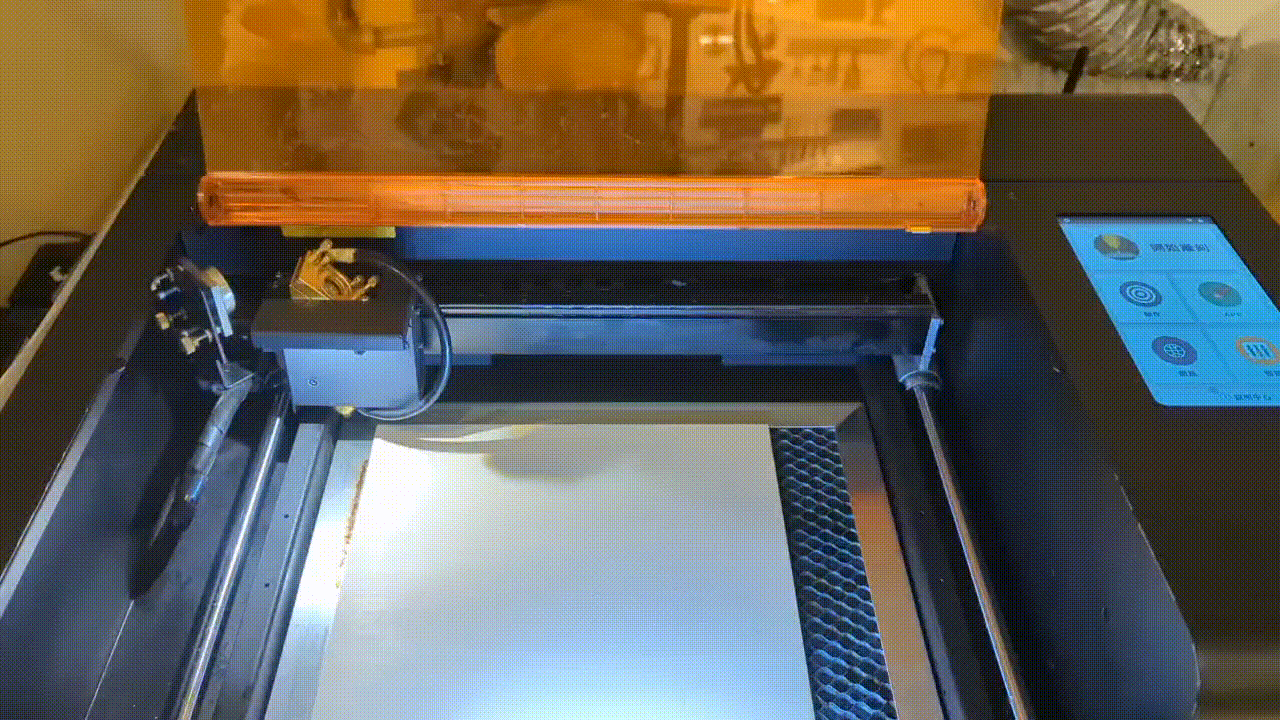

- Flytt laserhodet over materialeet.

- Juster fokus
Det er to måter å justere fokus på beamo, avhengig av om det er en standardmodell eller en modell med autofokus-tilbehør. Vennligst følg denne artikkelen for å utføre operasjonen. (Sørg for at fokusavstanden er korrekt innstilt før hver graverings-/kutteoperasjon.)

Merk:

• Sørg for at maskinen automatisk frigjør motoren innen 3 minutter ved LightBurn-kontroll. Hvis motoren er låst over lengre tid, kan det skade maskinen. (Klikk på 'Stopp' knappen i 'Laser' panelet for å frigjøre motoren)
• Etter å ha frigjort motoren, hvis du har flyttet på laserhodet, husk å trykke på "Hjem" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.

3. Importer en fil til LightBurn

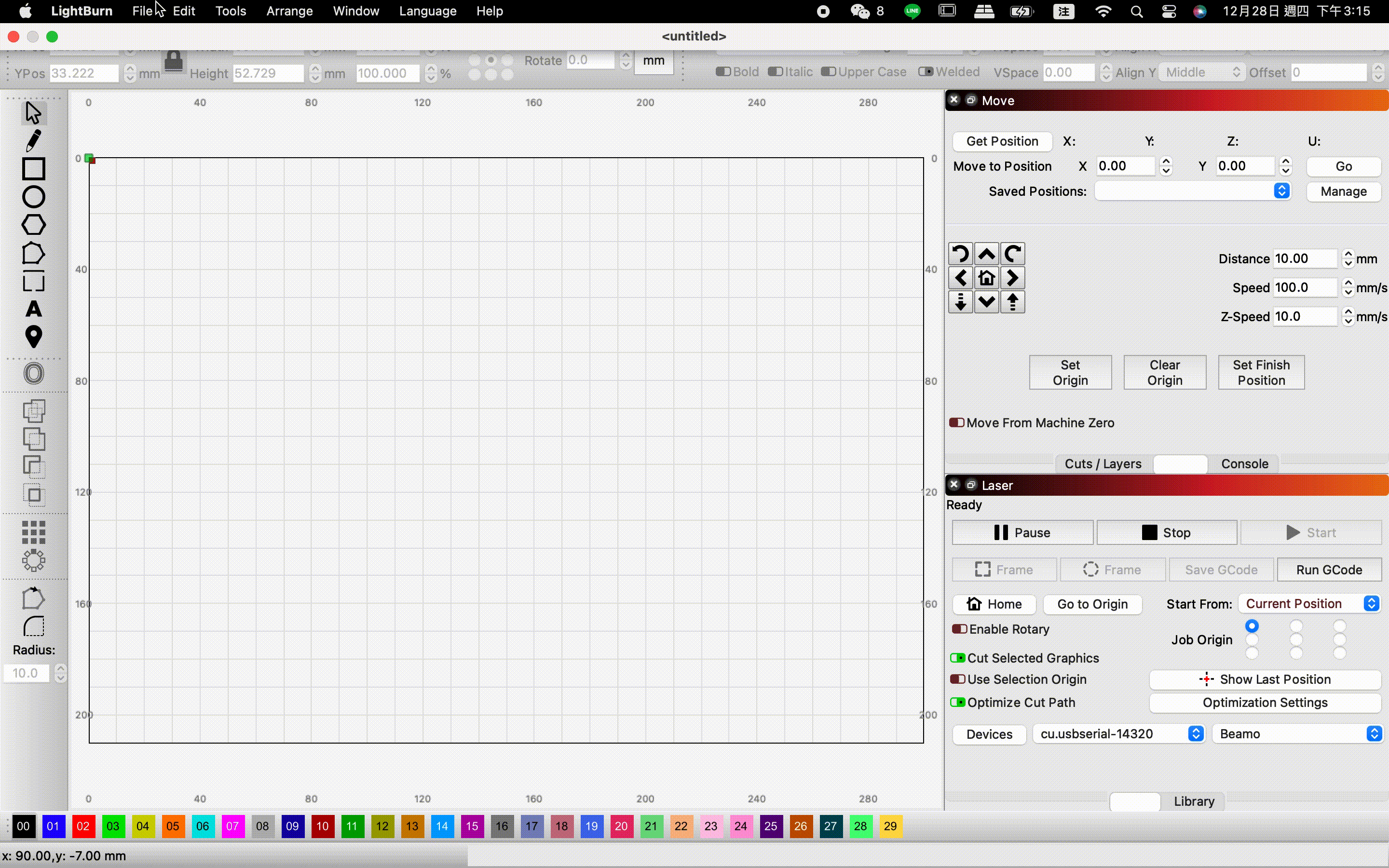

Klikk på ikonet ovenfor for å importere filen, eller dra og slipp filen direkte inn i arbeidsområdet.

4. Still inn parameterne

Klikk på et mønster eller et lag og still inn parameterne i nedre høyre hjørne av Cuts / Layers -fanen.

5. Slå på "Overscanning" effekten

- Hvis laget er satt til "Fyll, Fyll + linje, Bilde eller Forskjøvet fyll" modus, anbefaler vi å aktivere "Overskanning" funksjonen.

- Dobbeltklikk på et lag for å få tilgang til "Kuttinnstillingsredigering". Slå på Overskanning-effekten og angi prosentandelen.

Merk: Parameterinnstillingene er forskjellige for hver hastighet og materialee. Vennligst se "Anbefalte innstillinger for materialeparametere" nederst i denne artikkelen.

6. Angi startposisjonen

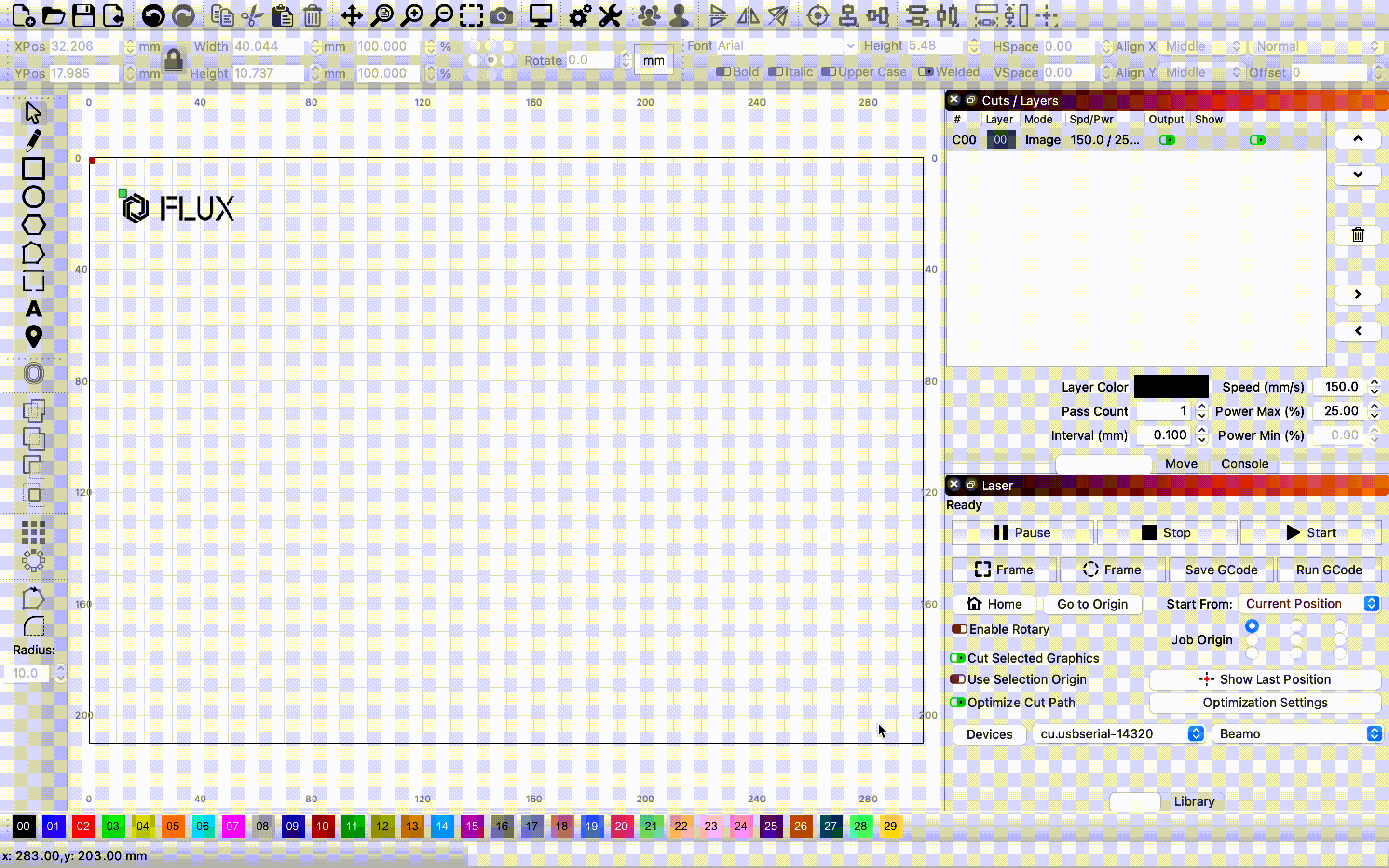

Velg "Absolutte koordinater" i rullegardinlisten "Start fra" i Laser -fanen.

Merk: Bruken av "Absolutte koordinater" er veldig lik Beam Studio, så vi anbefaler det sterkt til brukere med erfaring med Beam Studio.

Absolutte koordinater

Hovedredigeringsvinduet du ser representerer maskinens arbeidsområde. Alt du plasserer i det området vil bli kuttet på tilsvarende sted på maskinen.

7. Klikk på "Hjem" i Laser-panelet.

Etter å ha frigjort motoren, hvis du har flyttet på laserhodet, husk å trykke på "Hjem" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.

8. Forhåndsvis arbeidsområde

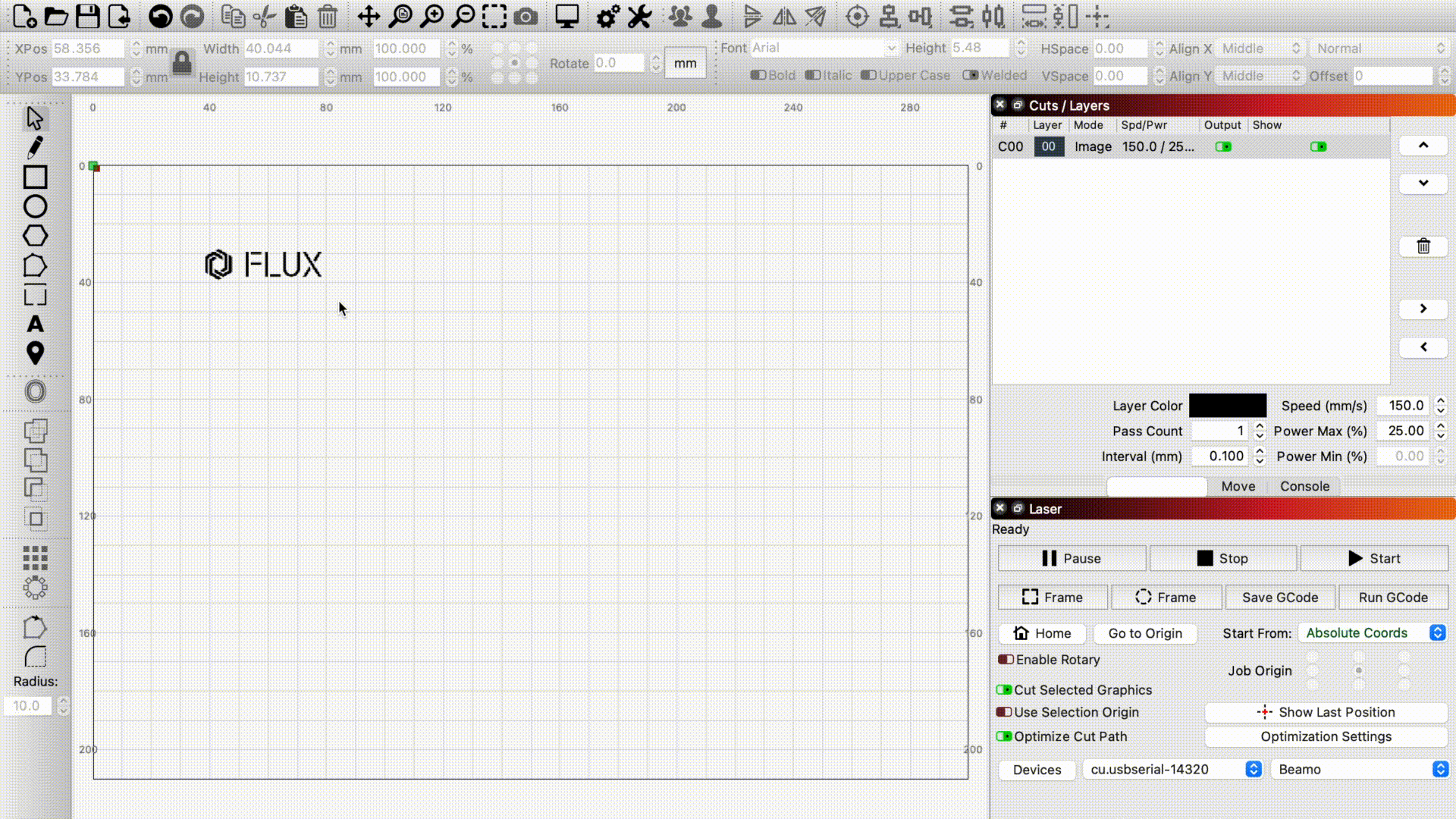

Velg bildet du ønsker å forhåndsvise, og klikk på "Ramme" for å se om mønsteret vil bli gravert i forventet posisjon.

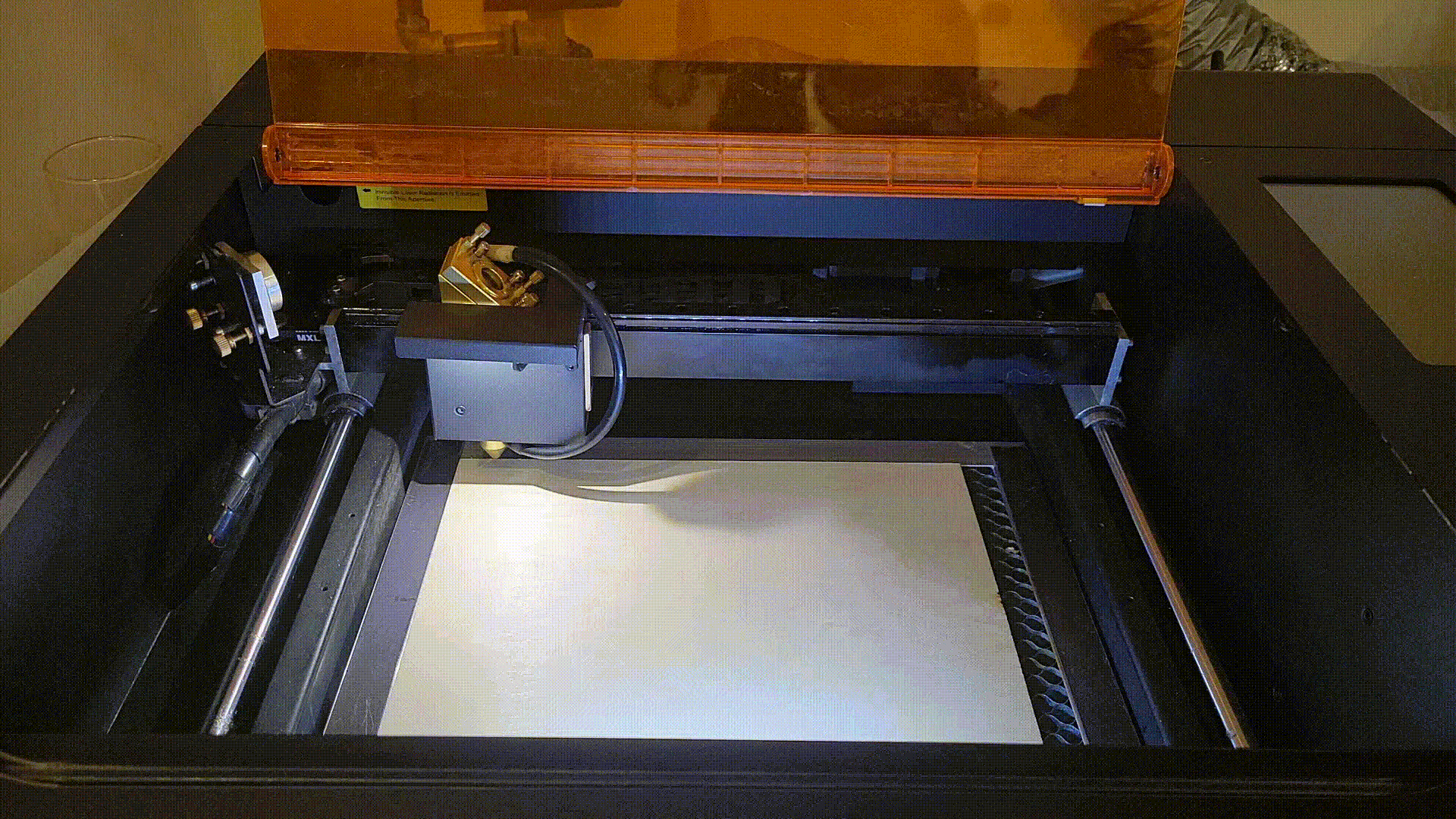

9. Lukk døren

10. Klikk på "Hjem" og send jobben

Velg bildet og klikk på "Start" i Laser fanen for å sende jobben.

Merk: Hvis du kobler fra kabelen mens prosjektet kjører, vil operasjonen stoppe. Sørg for at kabelen er godt tilkoblet under jobbkjøringen.

11. Graveringsresultater

Merk: Hvis graveringsresultatet er uklart, utydelig eller svakt i fargen, vennligst kontroller om laserhodet er riktig fokusert.

____________________________________________________________________________________

I tillegg til Absolutte koordinater finnes det andre alternativer for å angi hvordan LightBurn skal plassere mønsteret innenfor maskinens arbeidsområde.

Nåværende posisjon

Jobben kutter/graverer basert på laserhodets nåværende posisjon.

Jobbopprinnelse

Innstilling "Jobbopprinnelse" vil fortelle LightBurn hvordan jobben skal plasseres i forhold til laseren.

(Den grønne indikatoren for "Jobbopprinnelse" som vises i hovedredigeringsvinduet, vil flytte seg når du endrer innstillingene.)

____________________________________________________________________________________

Anbefalte innstillinger for materialeparametere

beamo

____________________________________________________________________________________

Rotasjonsgravering

Vennligst følg LightBurn Bridge-kabel - beamo rotasjonsmodul 1.0 for å utføre operasjonen.
