LightBurn brokabell - beamo rotasjonsmodul

Før du begynner

Installer rotasjonsmodulen 1.0

For å installere rotasjonsmodulen 1.0, følg denne artikkelen.

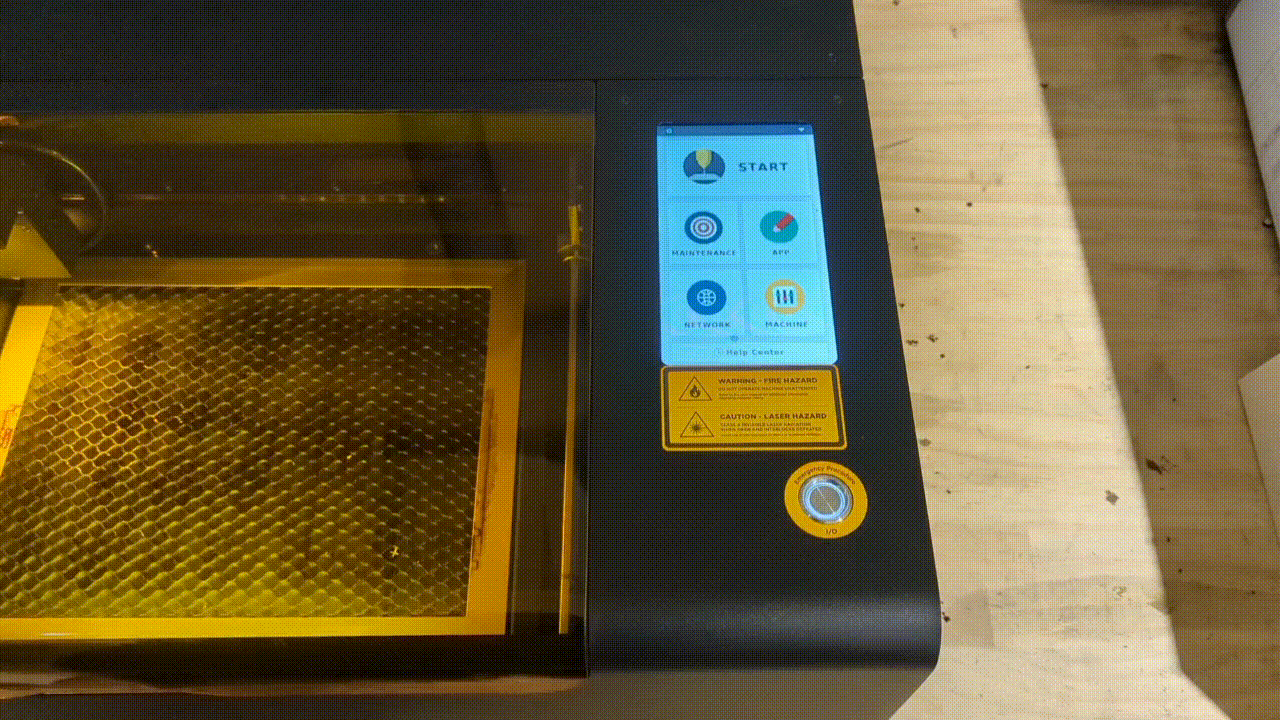

Merk: Slå av maskinen før du installerer rotasjonsmodulen.

LightBurn-innstillinger

1. Importer konfigurasjonsfilen og koble datamaskinen din til maskinen med LightBurn Bridge-kabelen. Se LightBurn Bridge Cable - beamo for mer informasjon.

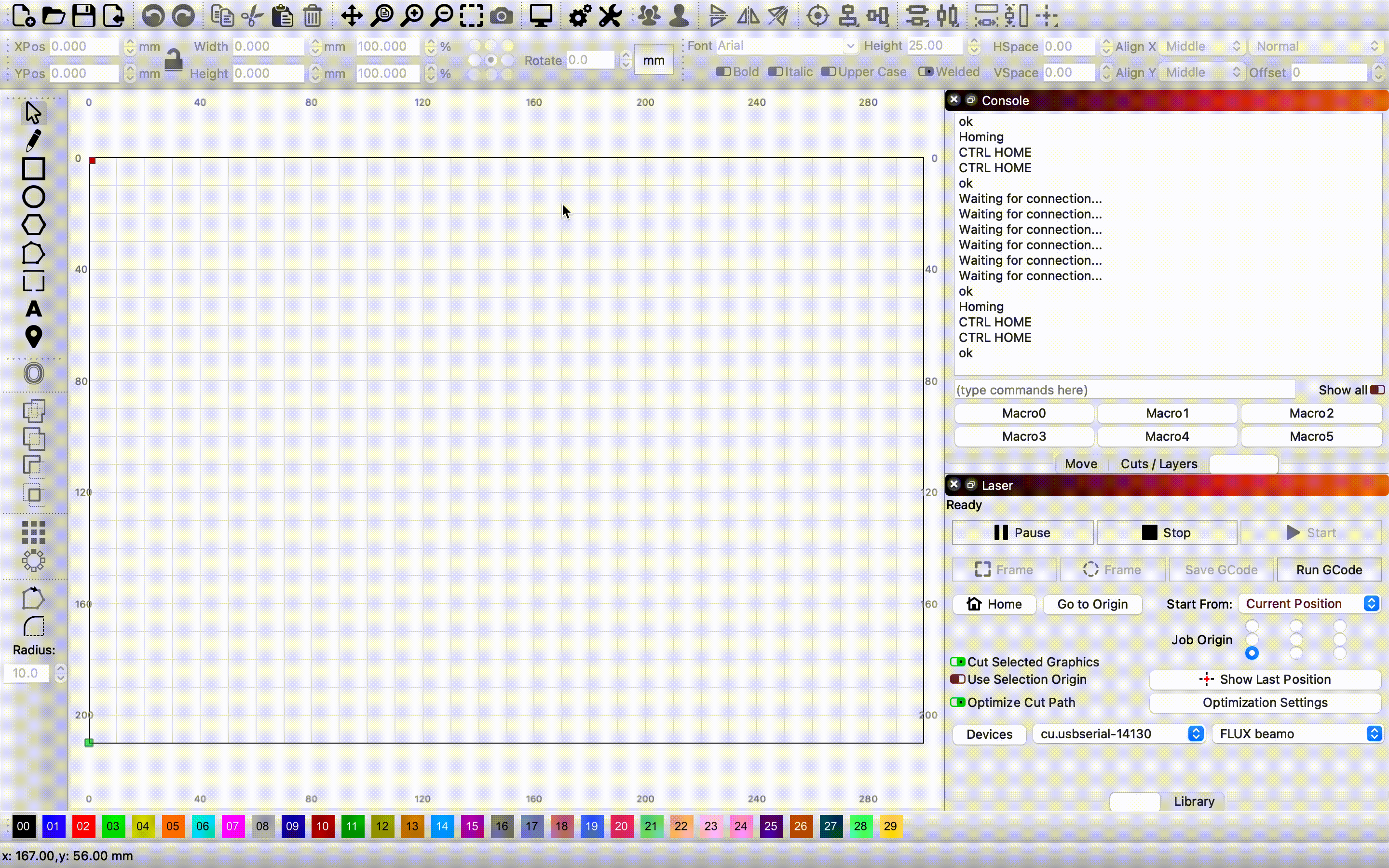

2. Åpne LightBurn og klikk på "Devices" i Laser -fanen. ➡️ Aktiver "Show rotary enable on main window" i innstillingsvinduet som vises, og klikk OK.

3. Slå på "Aktiver rotasjon" på høyre sidepanel.

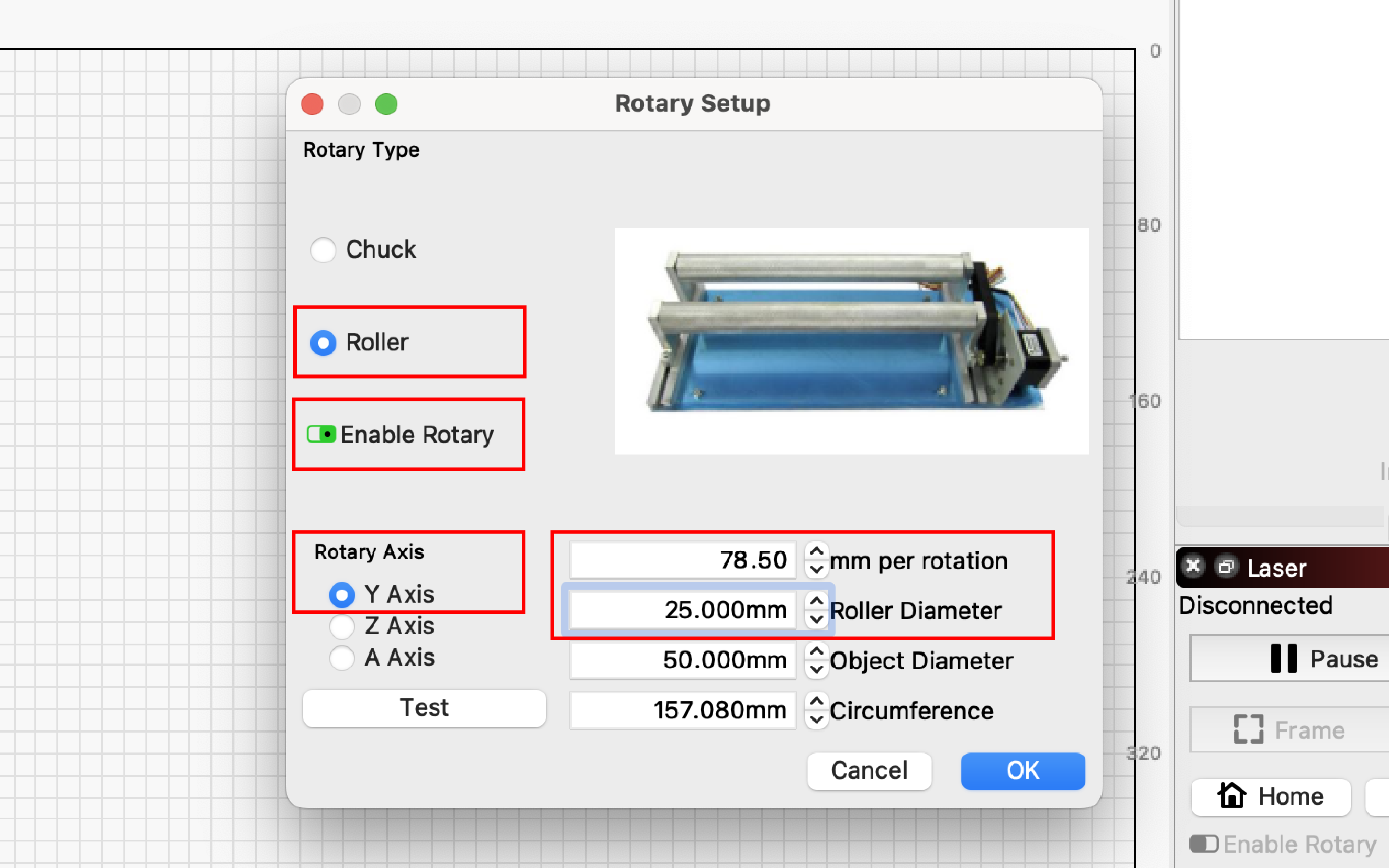

4. Velg "Verktøy" ➡️ "Rotasjonsoppsett". Angi deretter parameterne for rotasjonsmodulen som følger og klikk på OK.

Start operasjon

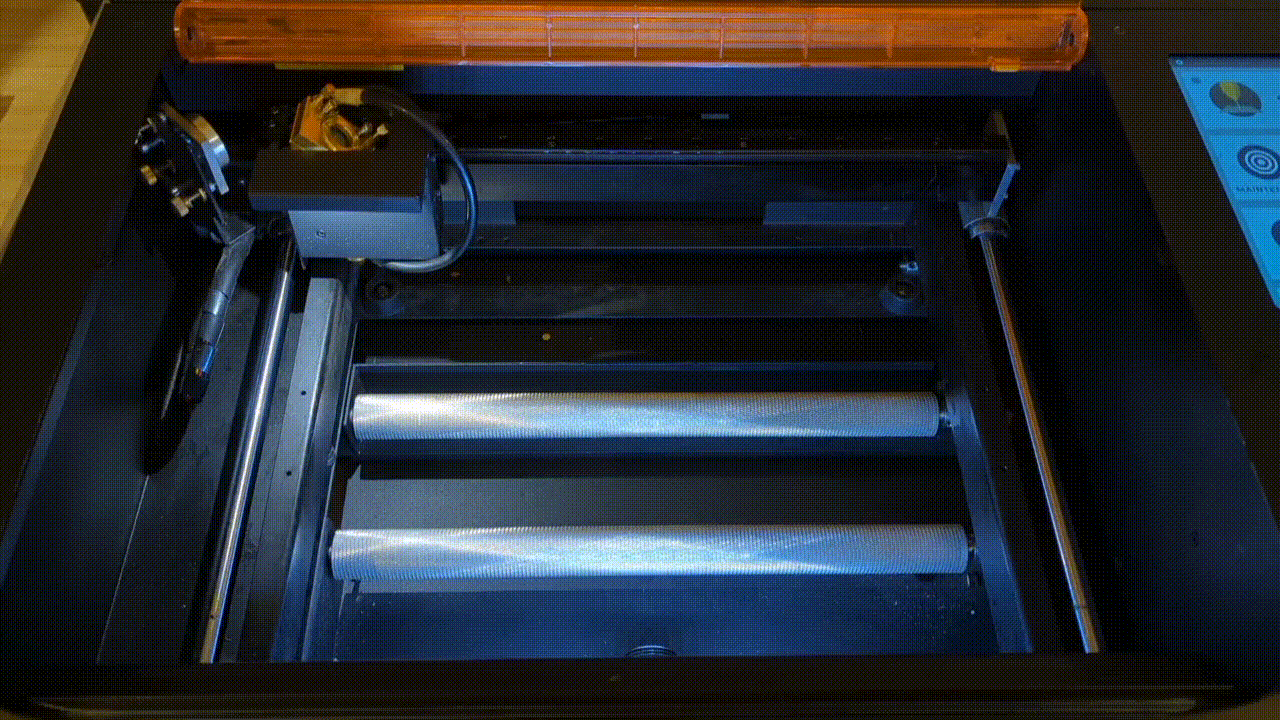

1. Plasser materialet inne i maskinen

2. Fokusering

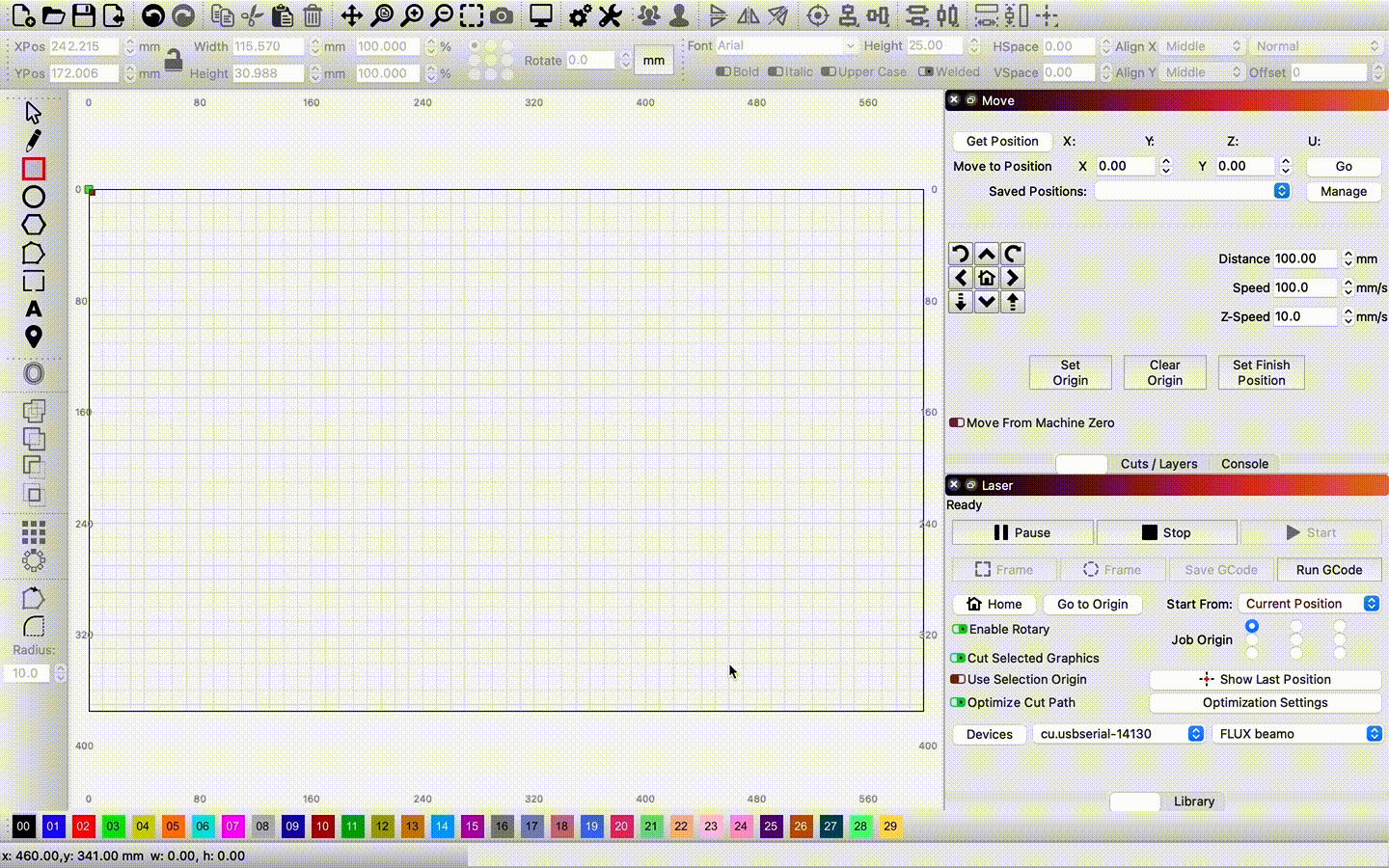

- Skriv inn "B34" i "Konsoll" panelet for å frigjøre motoren.

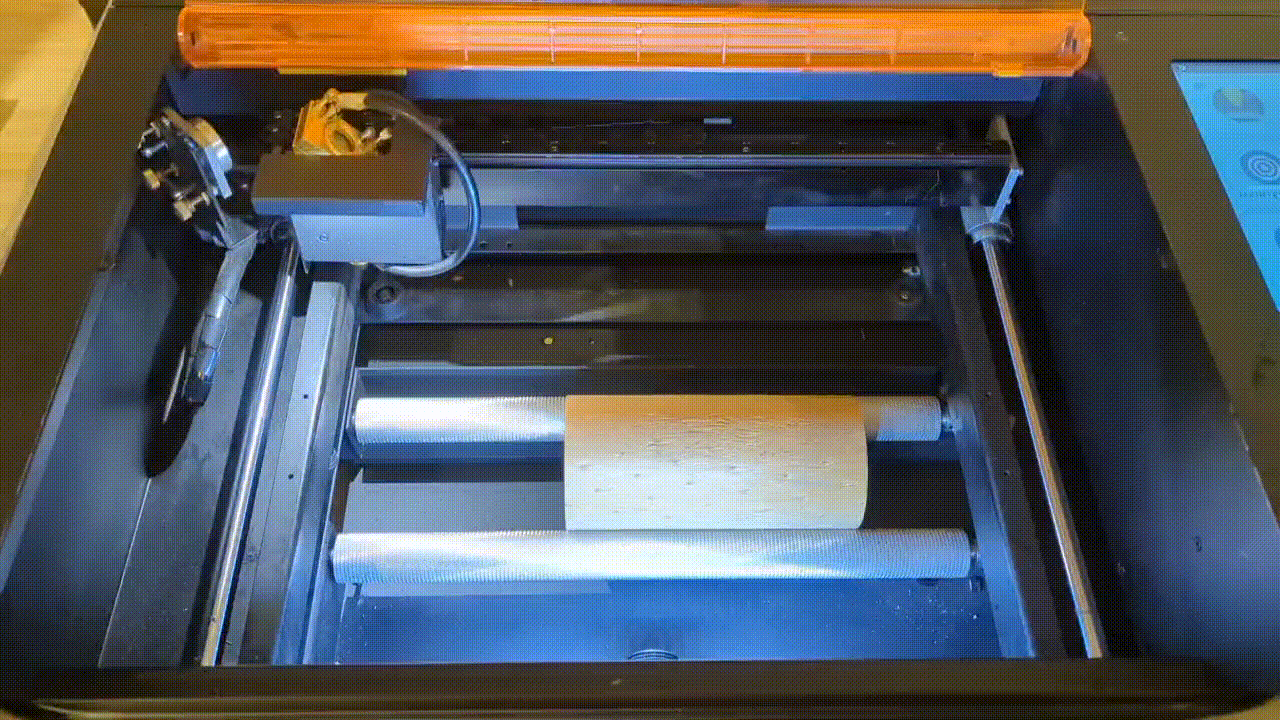

- Flytt laserhodet over materialet.

- Juster fokus
Det finnes to måter å justere fokus på beamo, avhengig av om det er en standardmodell eller en modell med autofokus-tilbehør. Vennligst følg denne artikkelen for å utføre operasjonen. (Sørg for at avstanden er korrekt innstilt før hver graverings-/kutteoperasjon.)

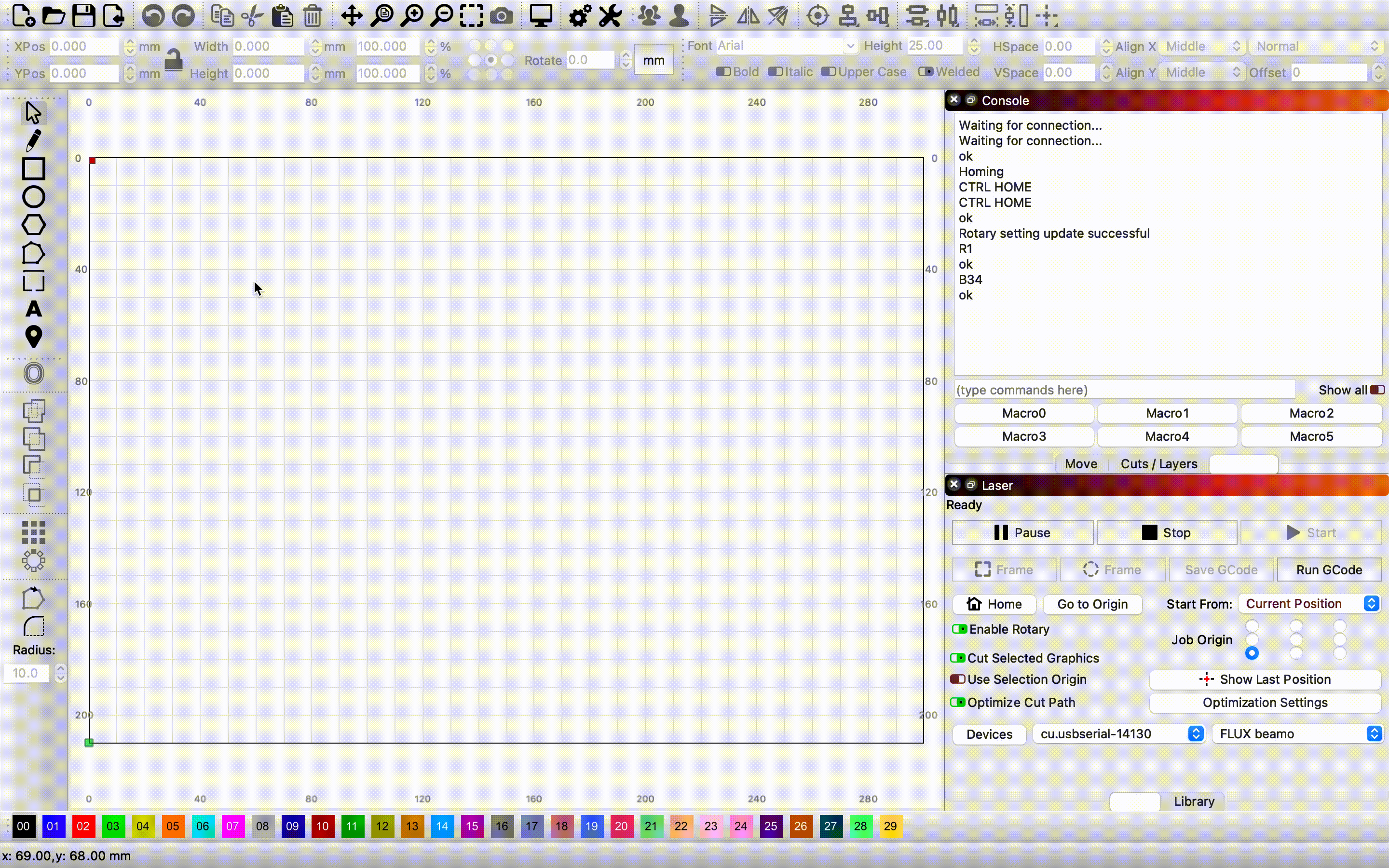

3. Importer en fil til LightBurn

Klikk på ikonet ovenfor for å importere filen, eller dra og slipp filen direkte inn i arbeidsområdet.

4. Still inn graveringsparameterne

Klikk på objektet i laget og still inn parameterne i nedre høyre hjørne av Kutt / Lag -fanen.

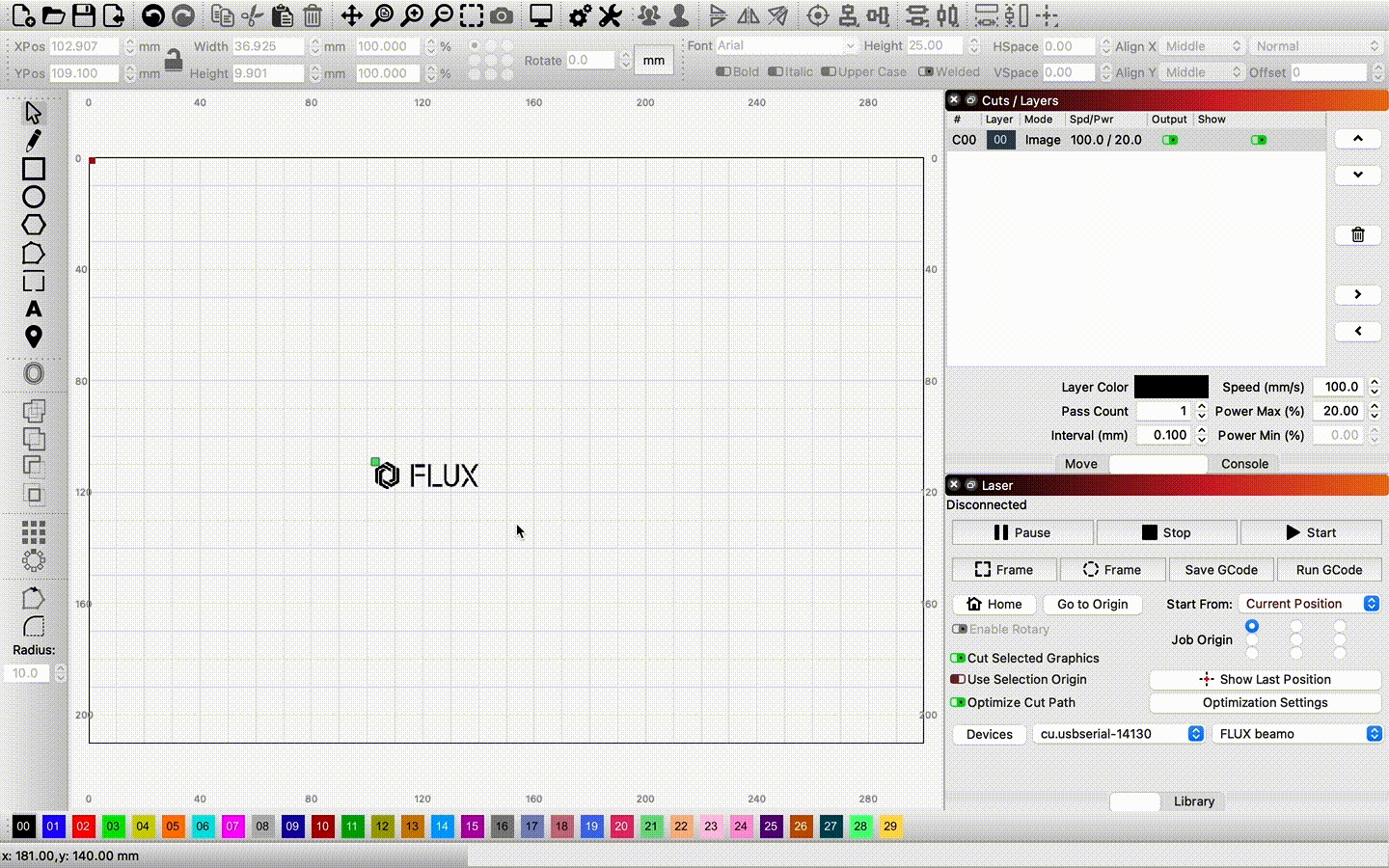

5. Aktiver "Overskanning"-effekten

- Hvis laget er satt til "Fyll, Fyll + Linje, Bilde, Forskjøvet Fyll" modus, anbefaler vi at du aktiverer "Overskanning" funksjonen.

- Dobbeltklikk på et lag for å åpne "Kuttinnstillinger-redigereren". Aktiver Overskanning-effekten og angi prosentandelen.

Merk: Parameterinnstillinger varierer for hver hastighet og materiale, se "Anbefalte innstillinger for materialparametre" nederst i denne artikkelen.

6. Sett startposisjonen

Velg "Gjeldende posisjon" i rullegardinlisten for "Start fra" i Laser -fanen.

Merk: Ettersom LightBurn ikke støtter kameraforhåndsvisningsfunksjonen for justering, anbefales det å sette "Start fra"-innstillingen til "Gjeldende posisjon".

7. Flytt laserhodet til posisjonen du ønsker å gravere.

Skriv inn "B34" i "Konsoll" vinduet for å frigjøre motoren, og flytt deretter laserhodet til posisjonen du ønsker å gravere.

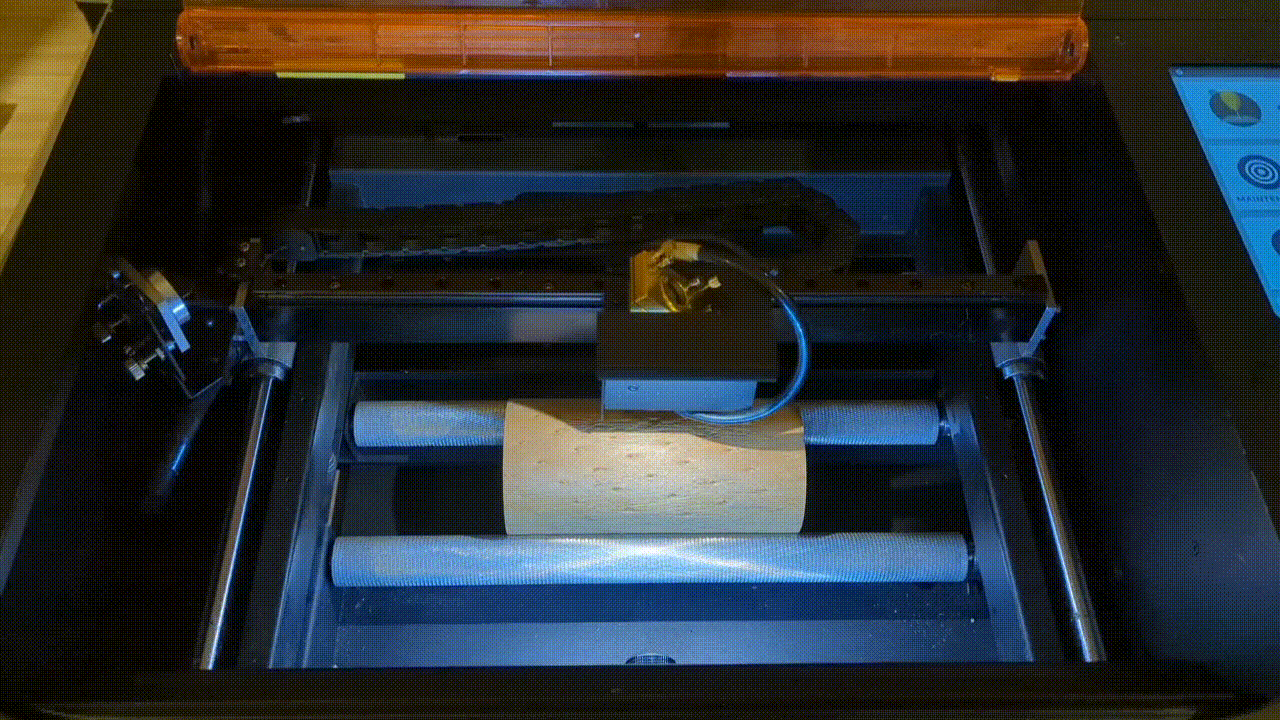

8. Lukk døren

9. Send filen

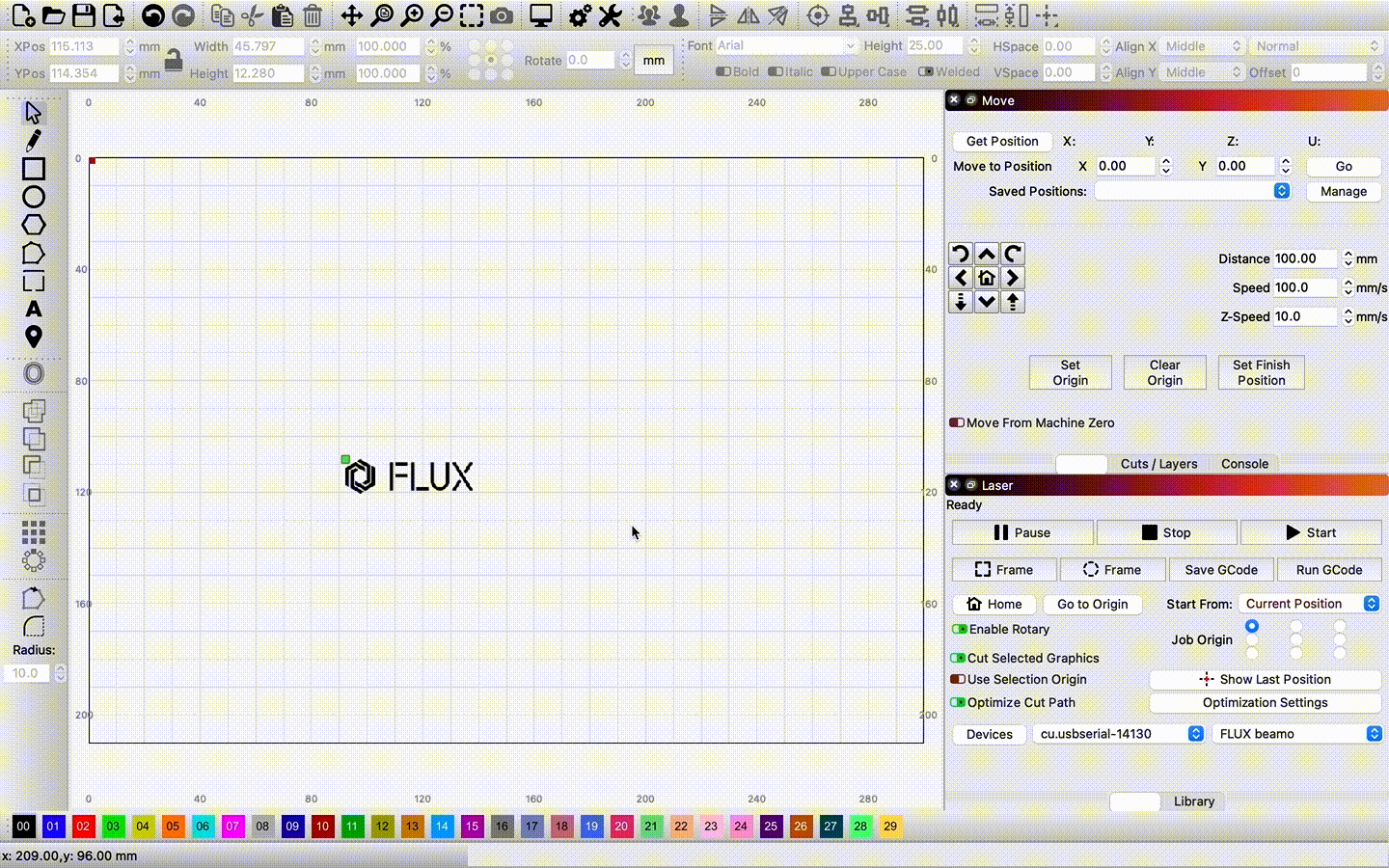

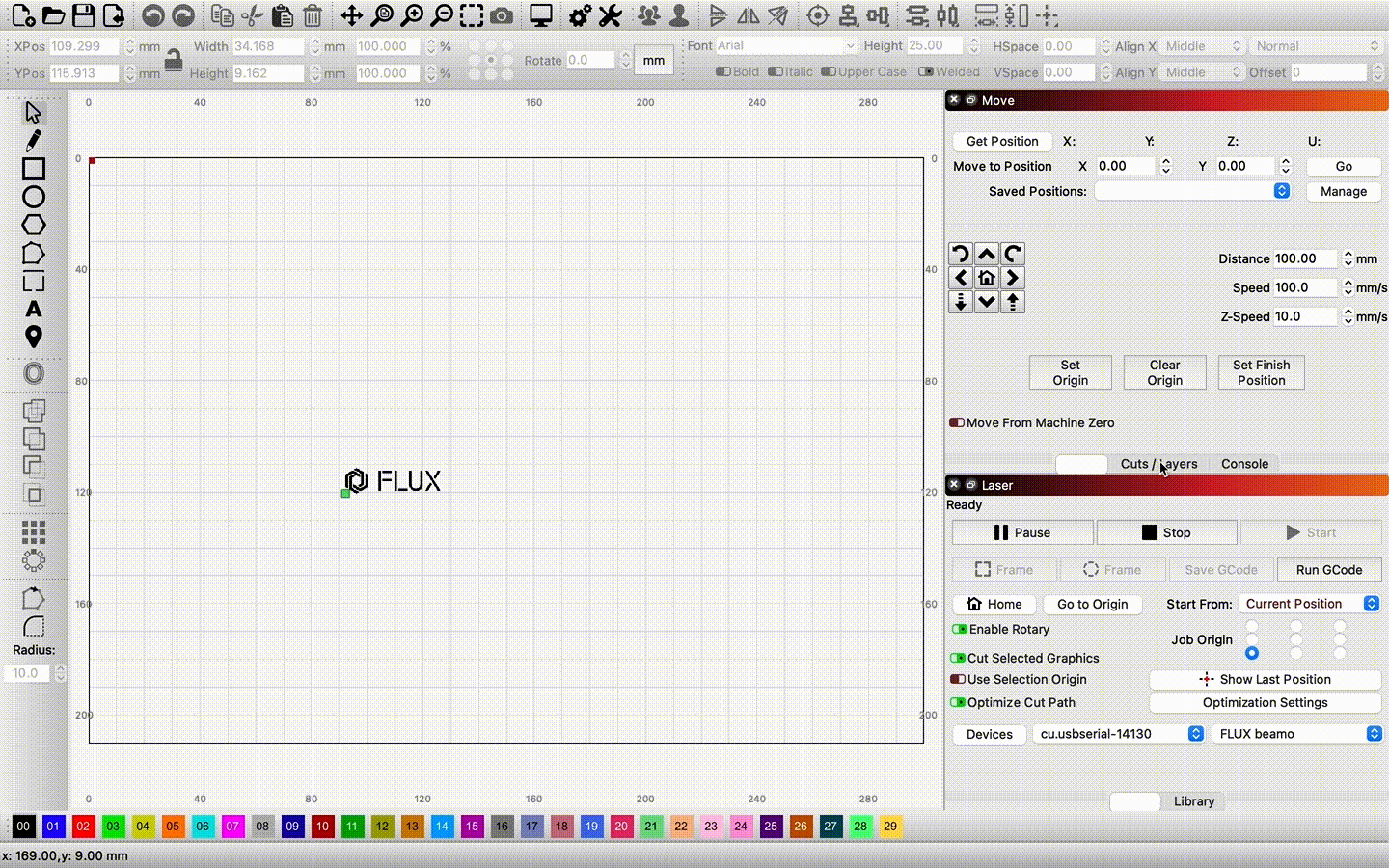

- Skriv inn "R1" i "Konsoll" vinduet for å aktivere rotasjonsmodus.

- Klikk på "Start" for å sende filen.

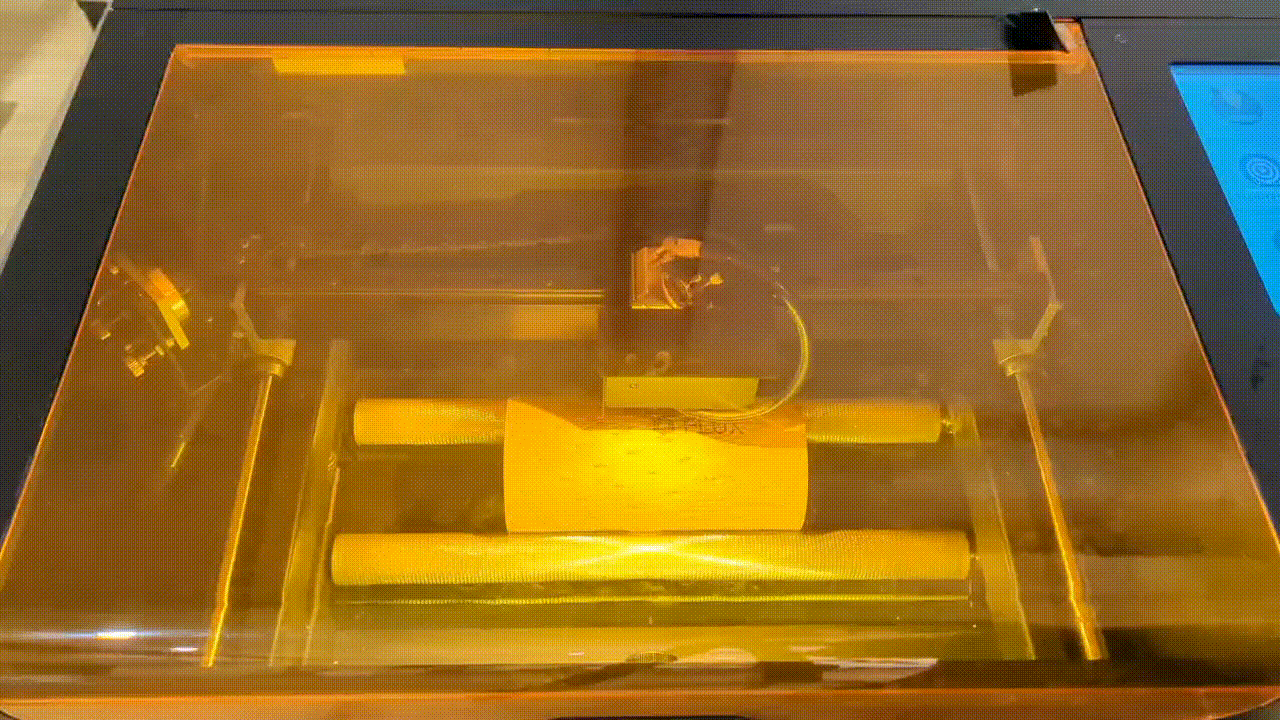

10. Gravering fullført

Merk: For å gravere på ikke-roterende akser etter bruk av rotasjonsakse, skriv inn "R0" i høyre sidepanel "Konsoll" for å deaktivere rotasjonsmodus før gravering. Denne operasjonen er kun nødvendig når jobben blir avbrutt eller er ufullstendig. Det er ikke nødvendig når jobben fullføres under normale forhold.

___________________________________________________________________________________

Anbefalte innstillinger for materialparametere
