2-4 Start gravering – FLUX Help Center

Instruksjon for installasjon av forskjellige moduler

1. Fokusering

Plasser materialet inne i maskinen og flytt laserhodet over materialet. Klikk deretter på fokusknappen på venstre side av maskinen to ganger eller trykk lenge på "AF"-knappen på maskinpanelet til laserhodet begynner å bevege seg. Når laserhodet berører materialet og beveger seg oppover, er fokuseringen fullført. Sørg for at fokuseringsavstanden er riktig før hver gravering.

⚠️ Under maskinkutting kan laserstrålen brenne gjennom arbeidsstykket og komme i kontakt med tinnfolien i bunnen av maskinen. Det anbefales å se denne article og bruke et trekantet prisme for å heve materialene for å forhindre brennepisoder. Hovedfunksjonen til tinnfolien er å beskytte det underliggende huset mot laserskader; hvis det er skadet, vil det ikke påvirke normal bruk.

a. Trykk lenge på "AF"-knappen på maskinpanelet:

b. Dobbeltklikk på fokusknappen på venstre side av maskinen:

截圖 2023-10-05 下午5.56.05.png


2. Importer graveringstestfilen

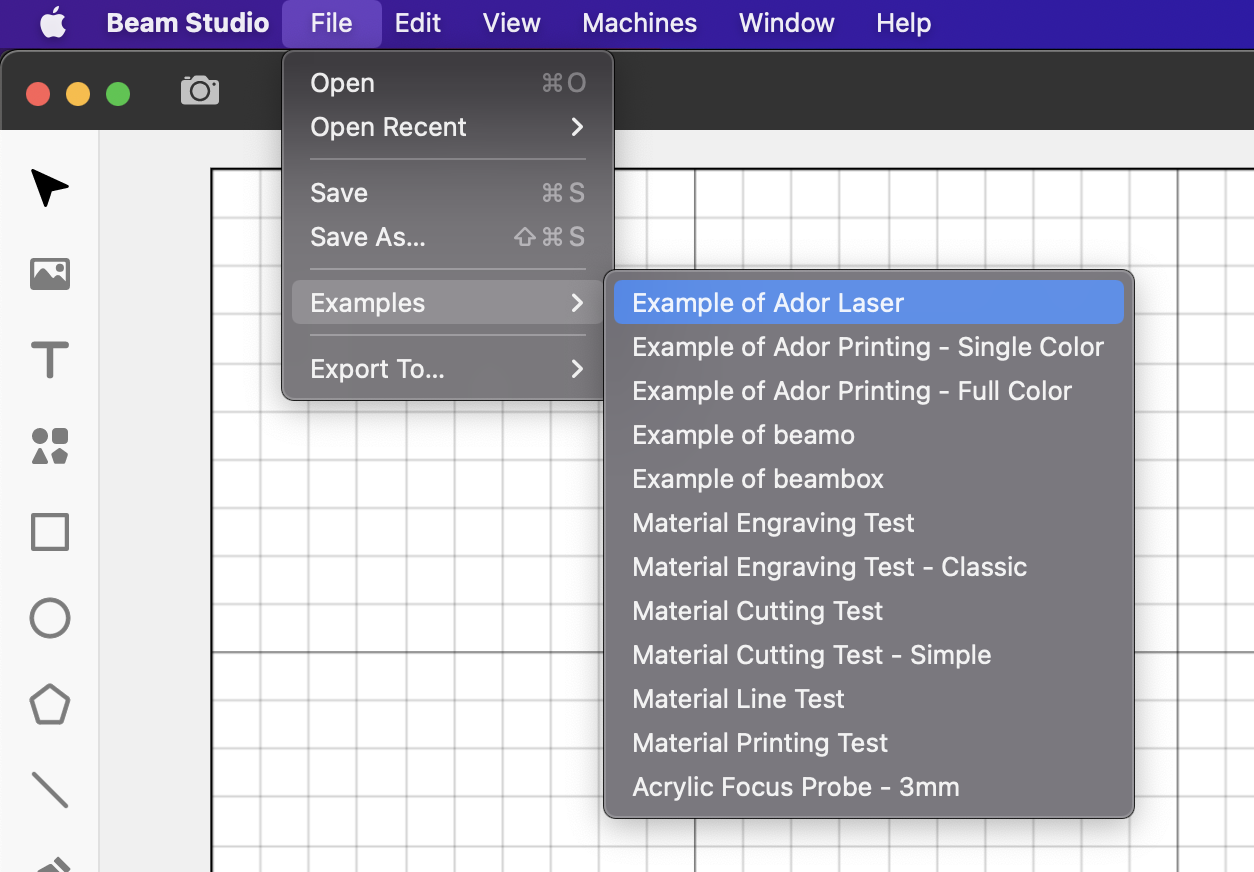

Klikk på "Meny"> "Fil"> "Eksempler"> "Eksempel på Ador Laser."

3. Velg gjeldende modul

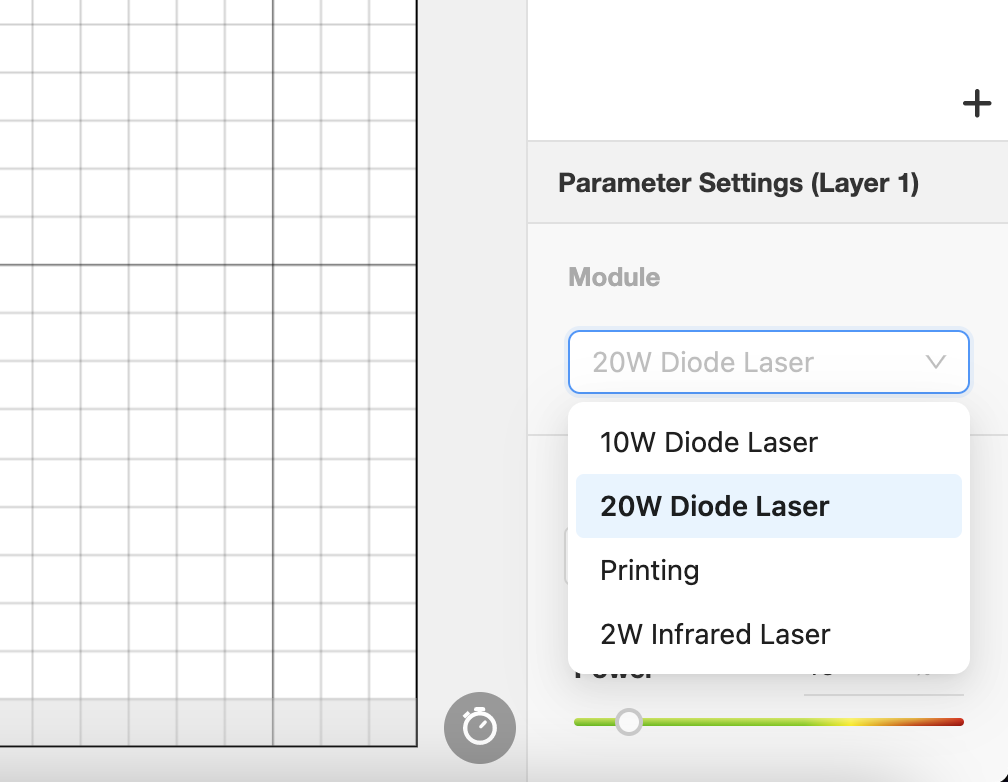

Velg 20W diodelasermodul eller 10W diodelasermodul.

4. Forhåndsvis graveringsposisjonen

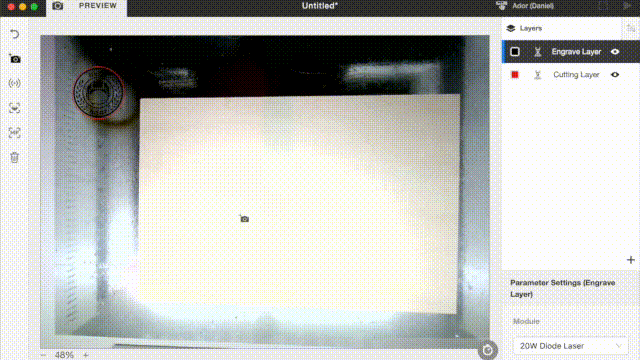

Klikk på kameraikonet øverst til venstre.

⚠︎ Før du starter forhåndsvisningen, må du forsikre deg om at kamerakalibreringen (10W/20W diodelasermodul) har blitt utført.

Hvis du bruker utskriftsmodulen, se Ador - Kalibrering av utskriftsmodul.
Hvis du bruker 2W infrarød lasermodul, se Ador - Kalibrering av 2W rød lasermodul.

Screen Recording 2023-11-10 at 12.28.44 AM.gif

5. Send jobben

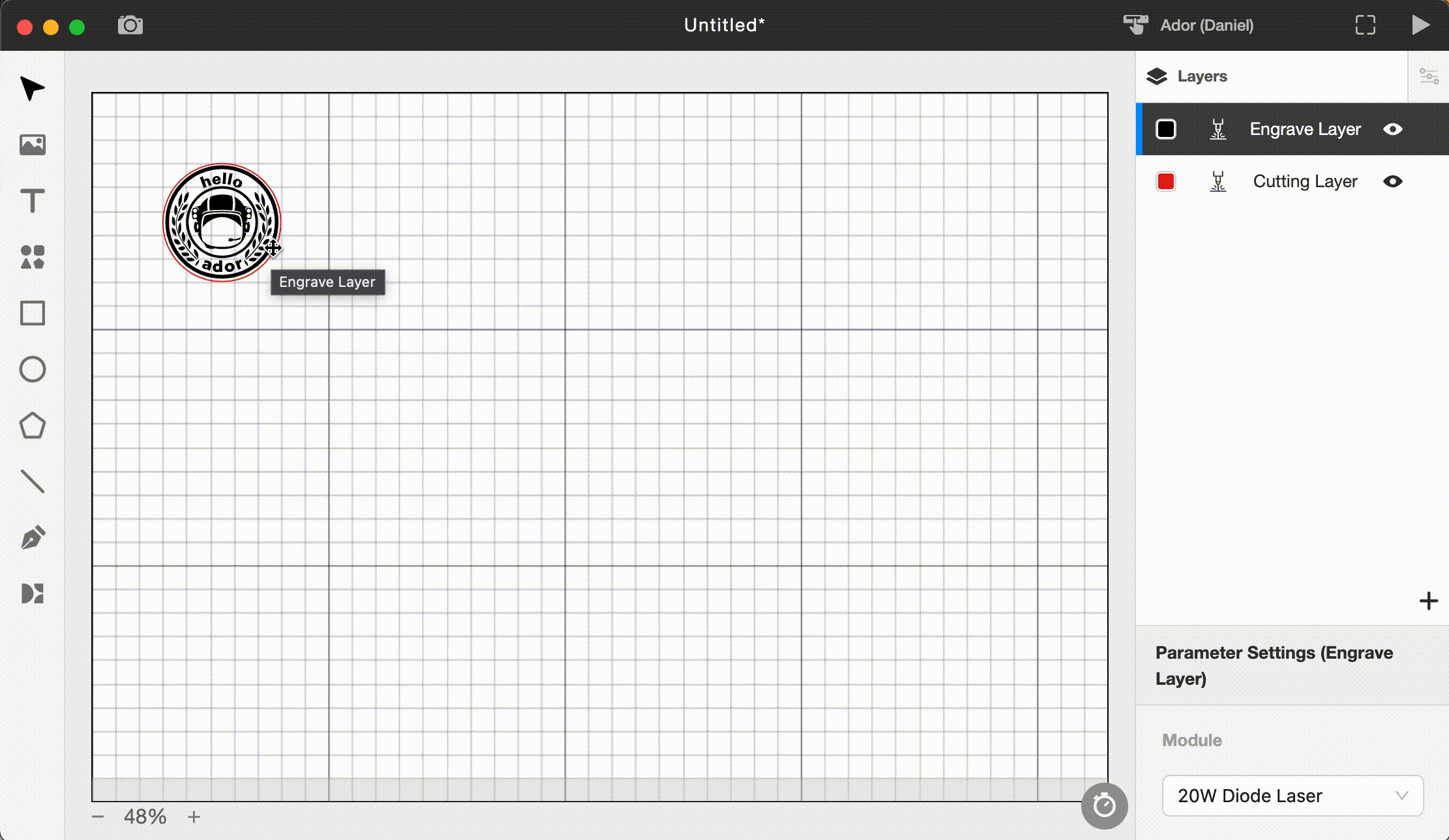

Avslutt kameraforhåndsvisningsmodus, dra og slipp bildet til ønsket graveringsplassering, og trykk på piltasten for å sende filen.

Untitled Project 4.gif

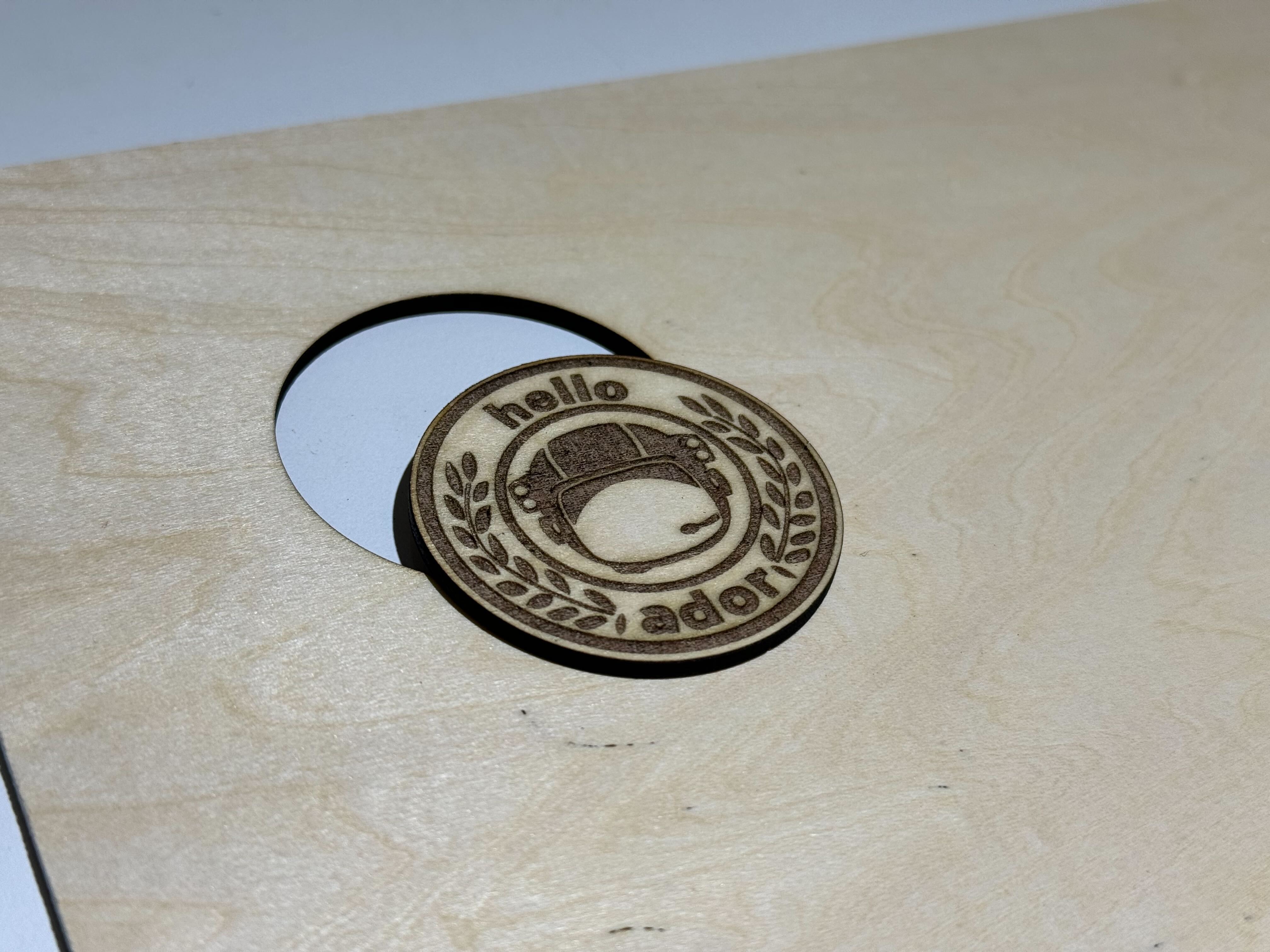

6. Graveringsresultat

⚠︎ Hvis graveringsresultatet er uklart, utydelig eller lyst i fargen, vennligst sjekk om laserhodet er nøyaktig fokusert.
Hvis laserhodet er riktig installert, vennligst sjekk materialets egnethet/parametere / Rengjøring av laserhodet, og finn feilsøkingen her- Dårlig graverings- eller skjæreresultat (10W/20W diodelaser-modul)
