beamo II - Substituição da Tela Sensível ao Toque

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

Remova a tampa frontal metálica. (Parafuso Torx T8 * 10 unid.)

Passo 3

Remova os parafusos da placa RK.

Passo 4

Vire a placa RK e abra os clipes dos cabos para desconectar os cabos flat.

Passo 5

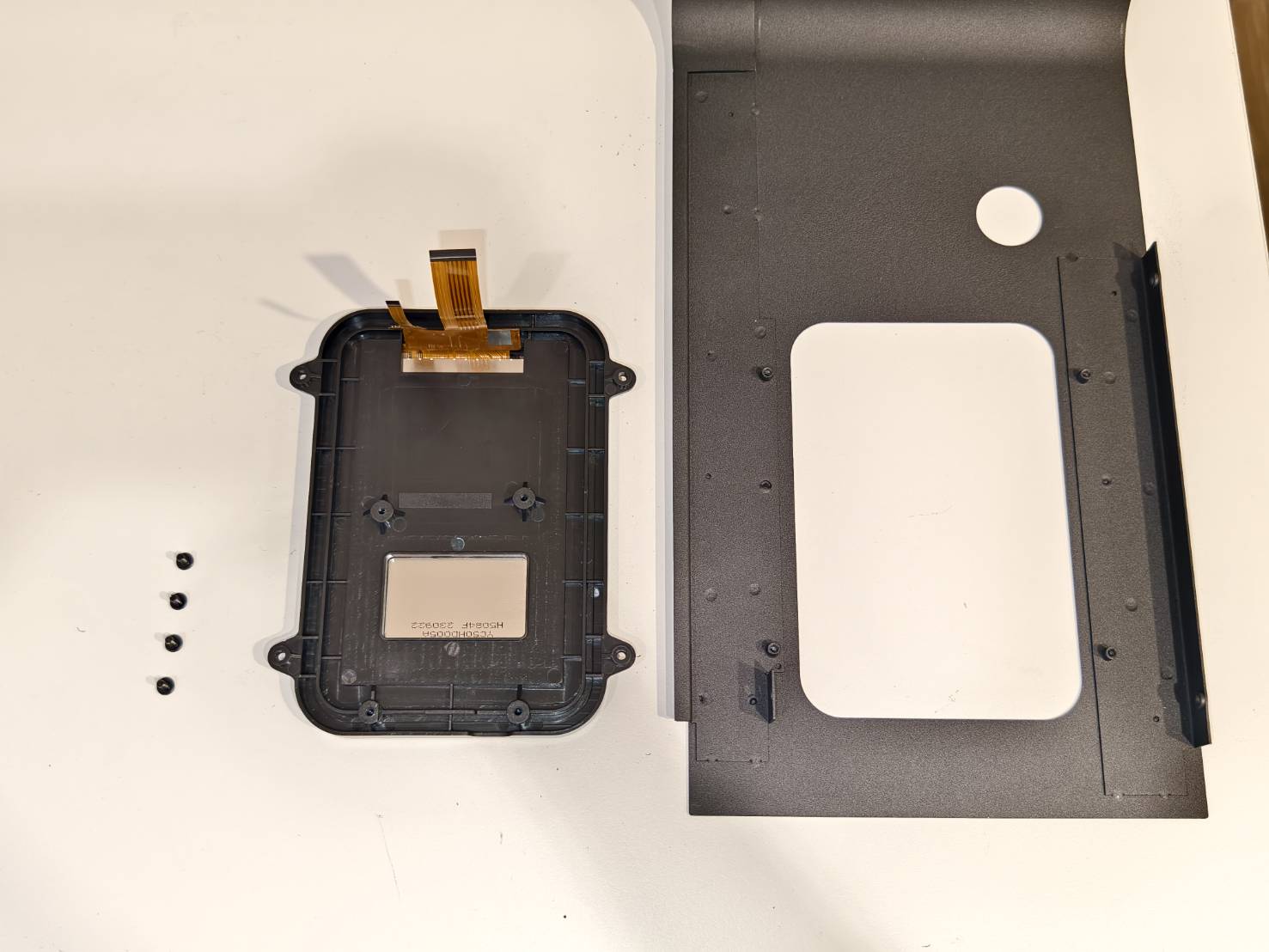

Remova a tela com o suporte.

Passo 6

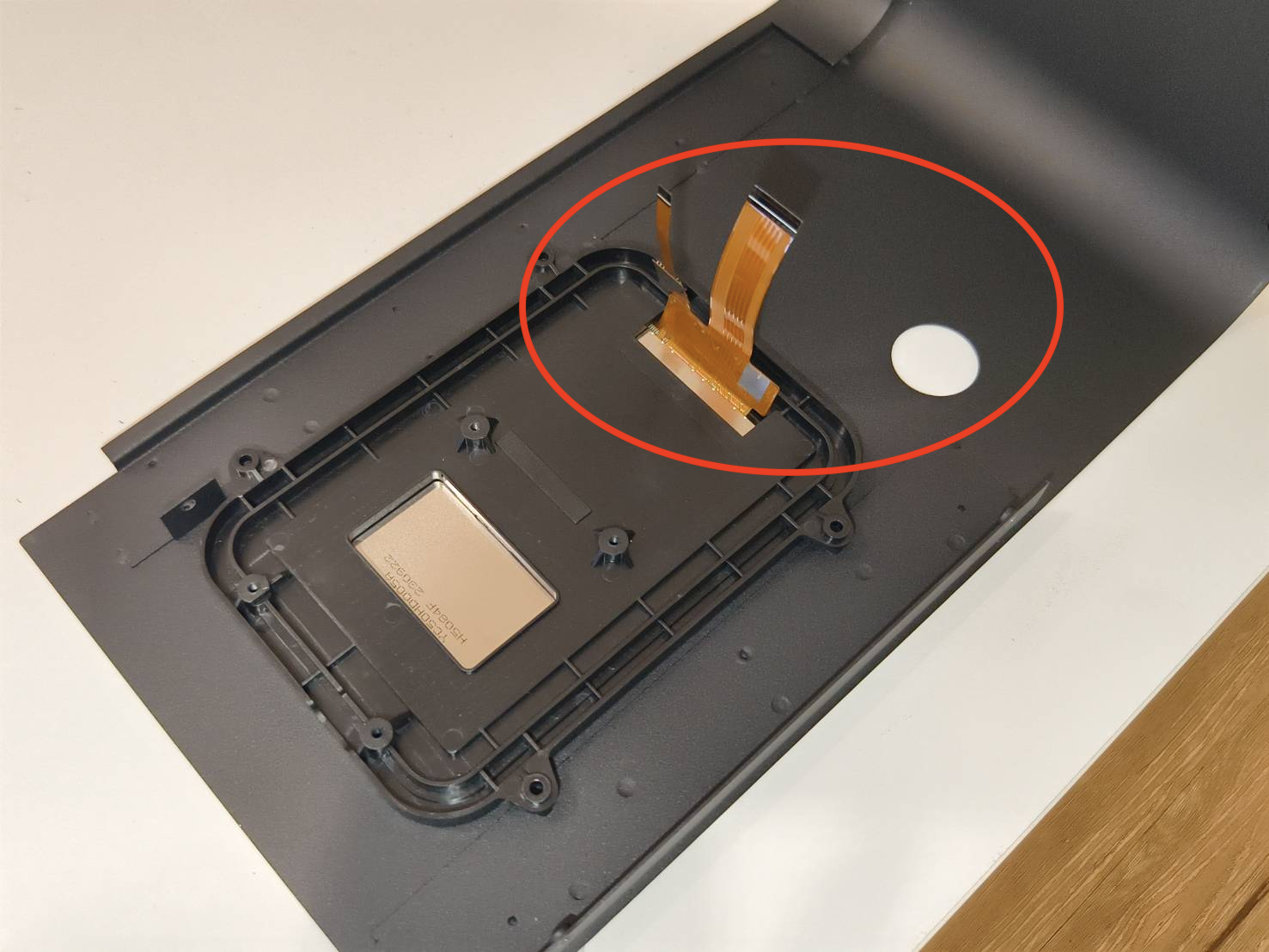

Instale a tela sensível ao toque com o suporte. Certifique-se de que os cabos fiquem do mesmo lado do orifício arredondado.

Passo 7

Conecte os cabos flat e certifique-se de que os clipes estejam firmemente travados após a conexão dos cabos.

Passo 8

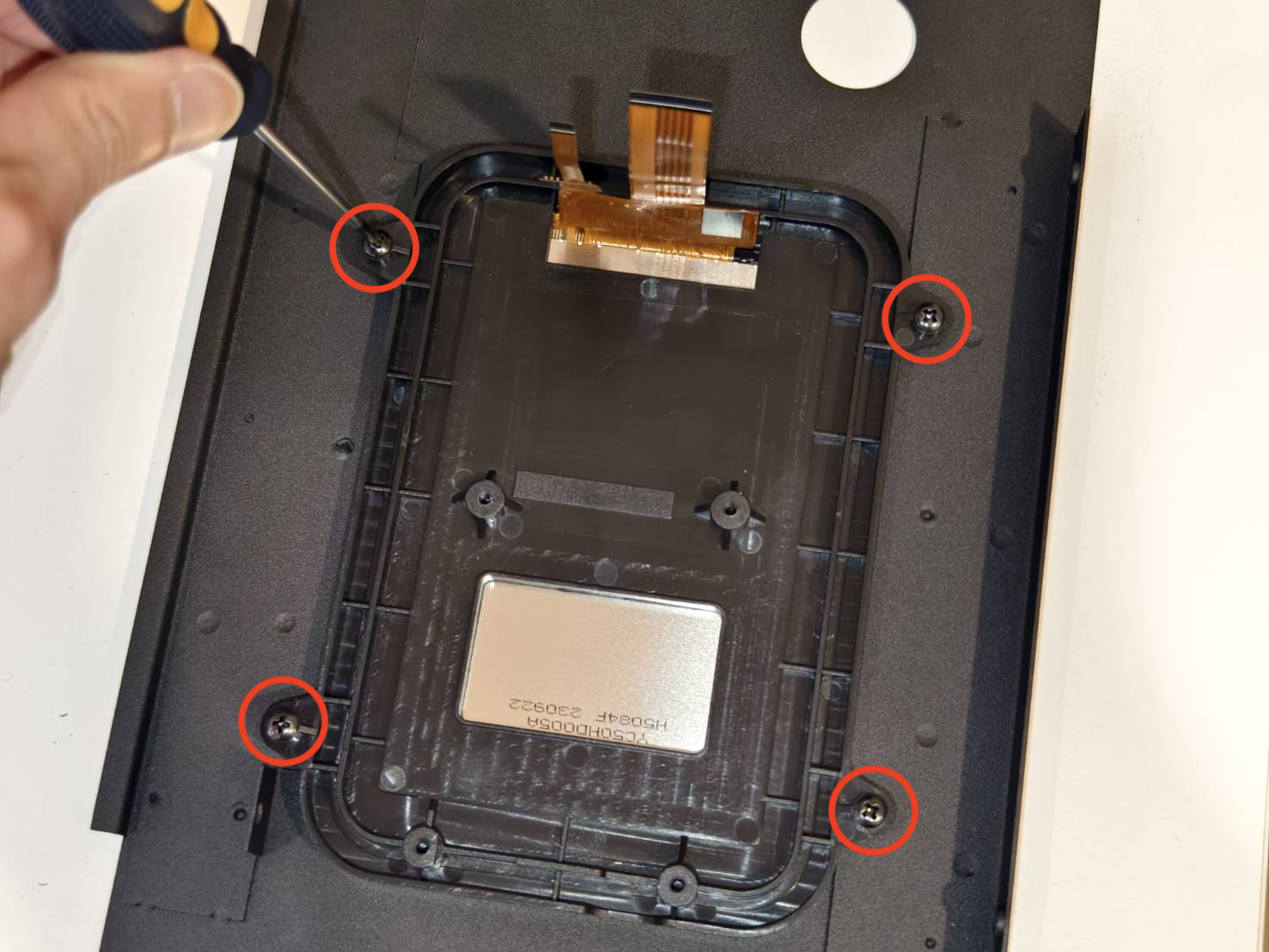

Vire a placa RK e parafuse-a ao suporte.

Passo 9

Instale a tampa metálica frontal. Certifique-se de que o ponto branco do cabo Type-C esteja voltado para cima, conforme mostrado no vídeo.
