beamo II - Substituição da Placa do Eixo X

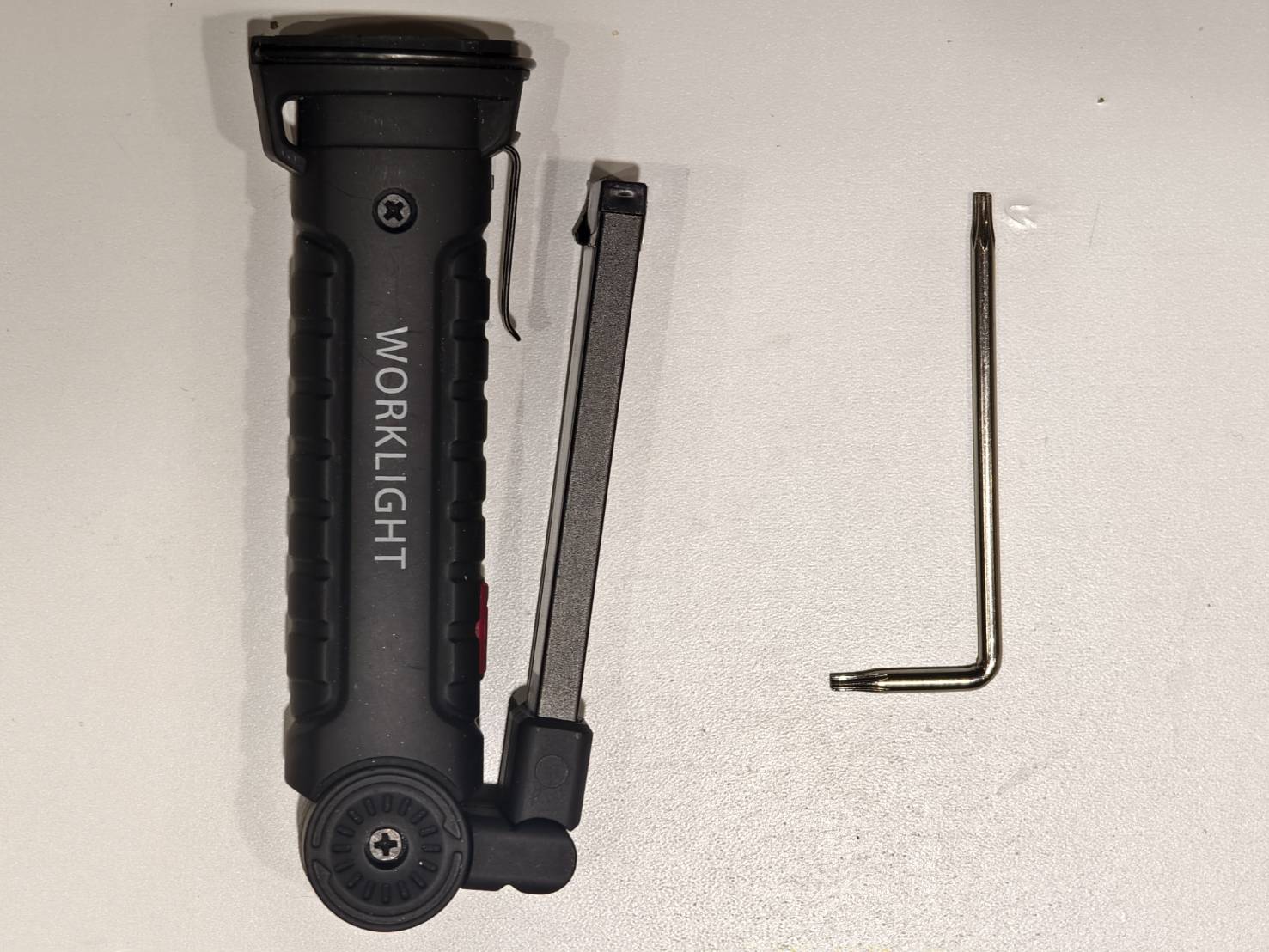

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

Remova os parafusos da placa do eixo X. (Parafuso torx T8 * 3 unid.)

Passo 3

Desconecte o cabo de 28 pinos e o cabo da câmera.
(Observe que há dois cabos a serem desconectados. Eles podem ser desconectados ao mesmo tempo se você aplicar muita força, mas isso é aceitável.)

Passo 4

Desconecte o cabo FPC da placa do eixo X. A placa do eixo X poderá então ser removida completamente.

Passo 5

Conecte o cabo FPC à nova placa do eixo X.

Passo 6

Conecte o cabo de 28 pinos e o cabo da câmera à placa do eixo X.
(Certifique-se de que o cabo de 28 pinos esteja firmemente conectado à placa do eixo X.)

Passo 7

Aperte os três parafusos T8 para fixar a placa do eixo X.
