beamo II - Substituição da Chave de Ignição

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

Remova a tampa frontal metálica. (Parafuso Torx T8 * 10 unid.)

Passo 3

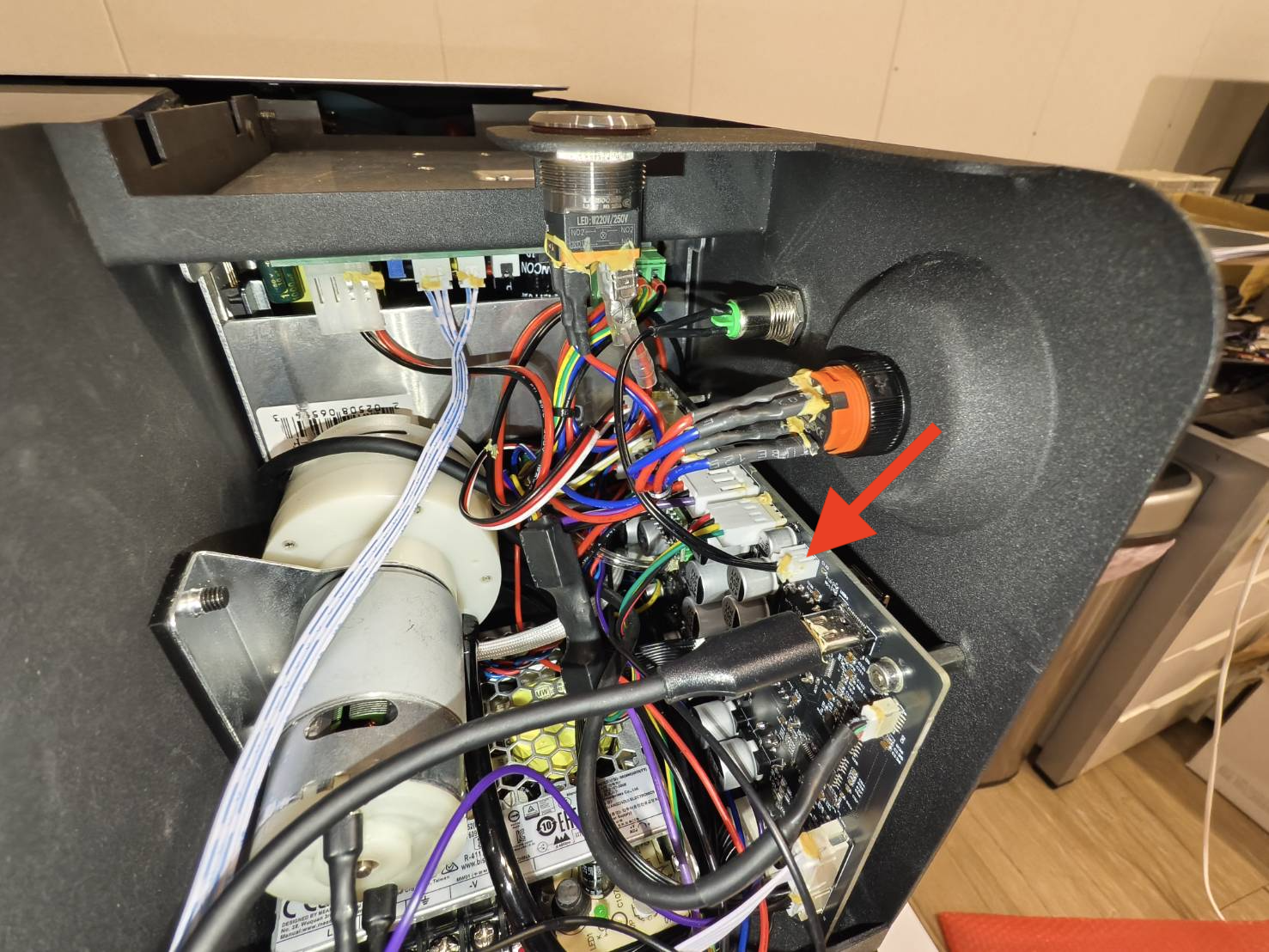

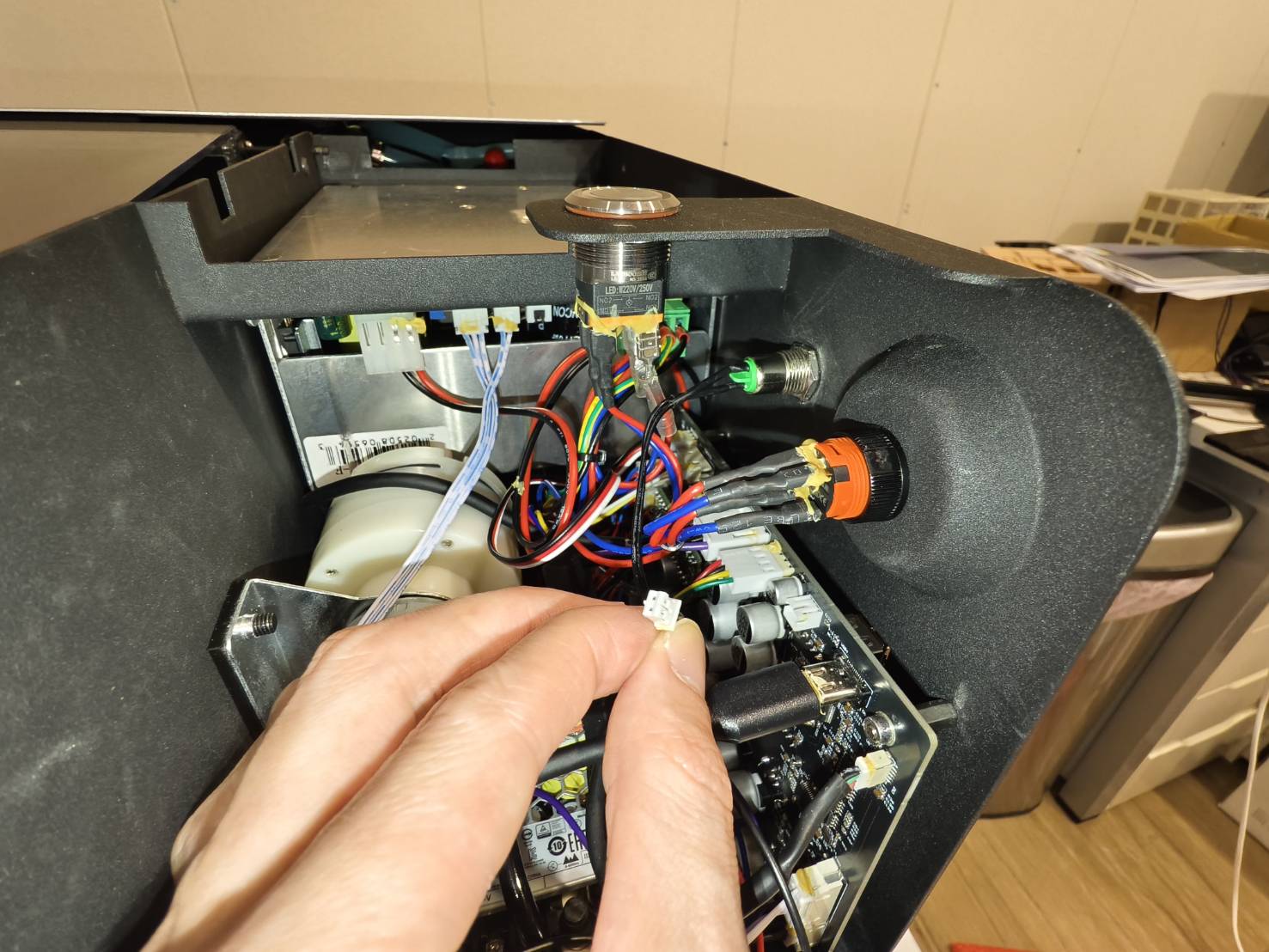

Desconecte o cabo da chave de ignição.
(Se a sua configuração for diferente, consulte o diagrama para encontrar o cabo correto.)

Passo 4

Remova a chave de ignição batendo levemente na porca sextavada no sentido anti-horário.
(Na demonstração, são utilizados a chave Torx T8 e um copo metálico.)

Passo 5

Instale a nova chave de ignição. Certifique-se de que o ponto vermelho esteja voltado para cima e aperte a porca usando o mesmo método do passo anterior.

Passo 6

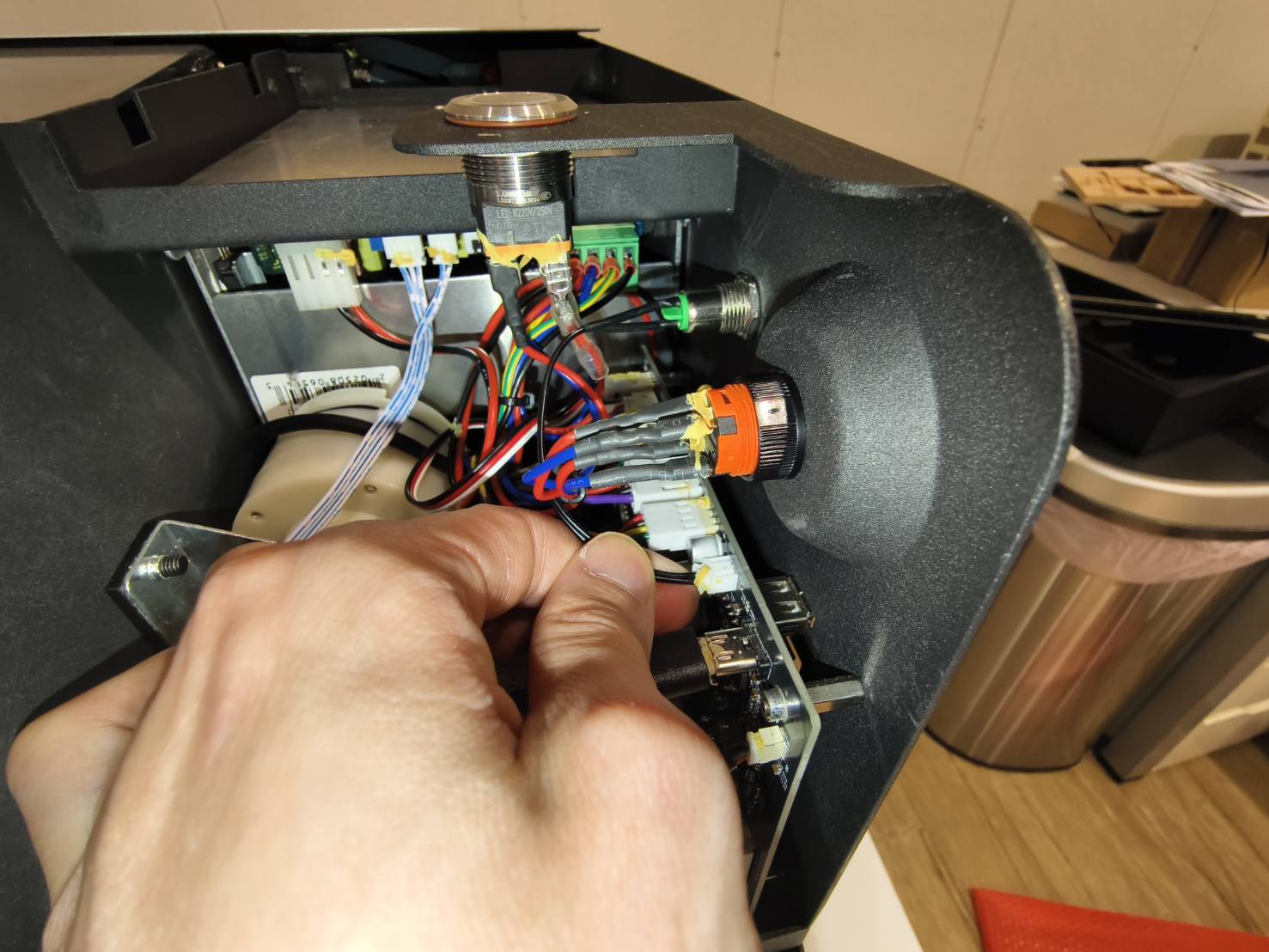

Conecte o cabo à placa principal.

Passo 7

Reinstale a tampa metálica frontal. Certifique-se de que o ponto branco do cabo Type-C esteja voltado para cima, conforme mostrado no vídeo.
