beamo II - Guia de Substituição do Tubo Laser

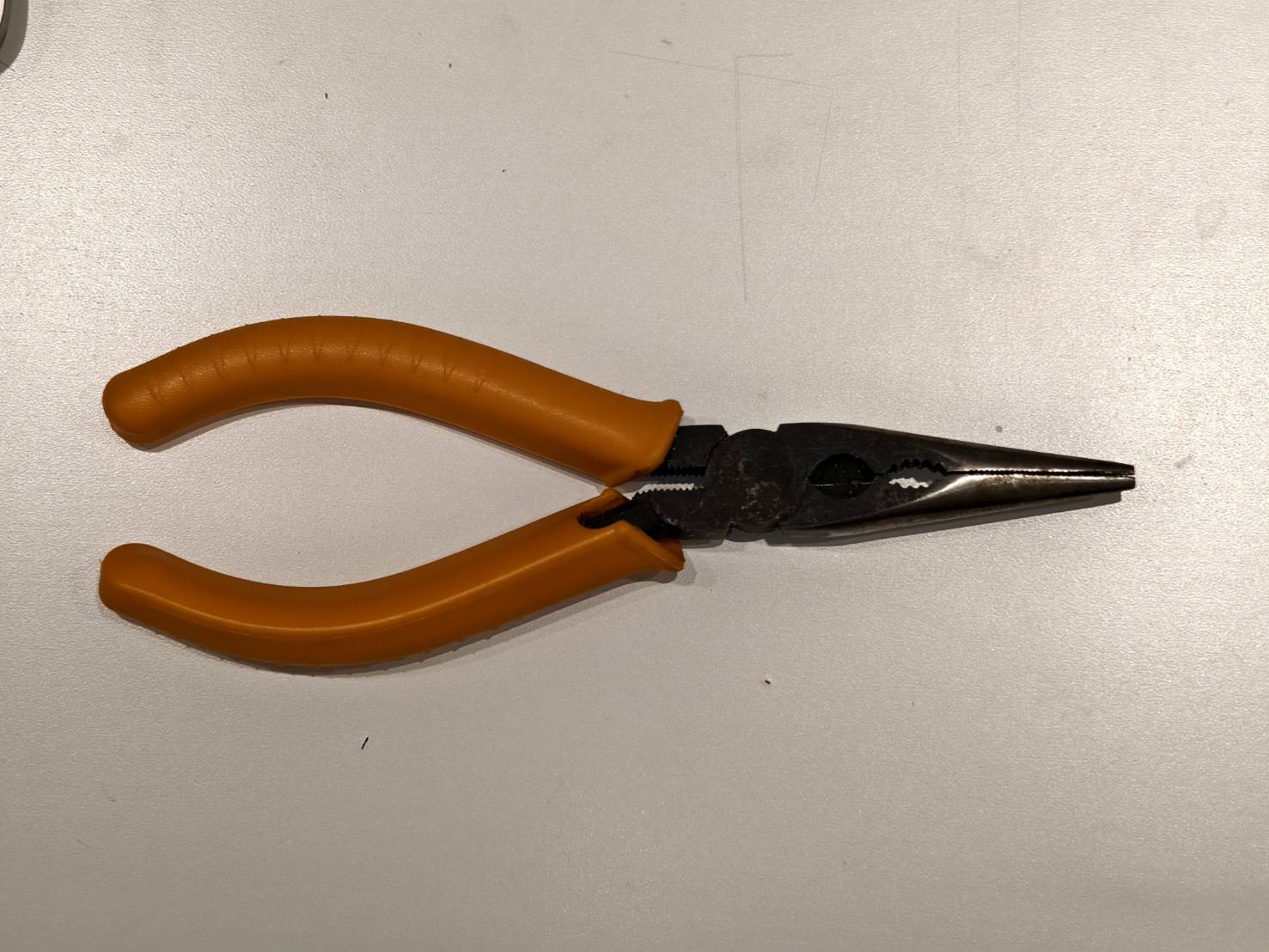

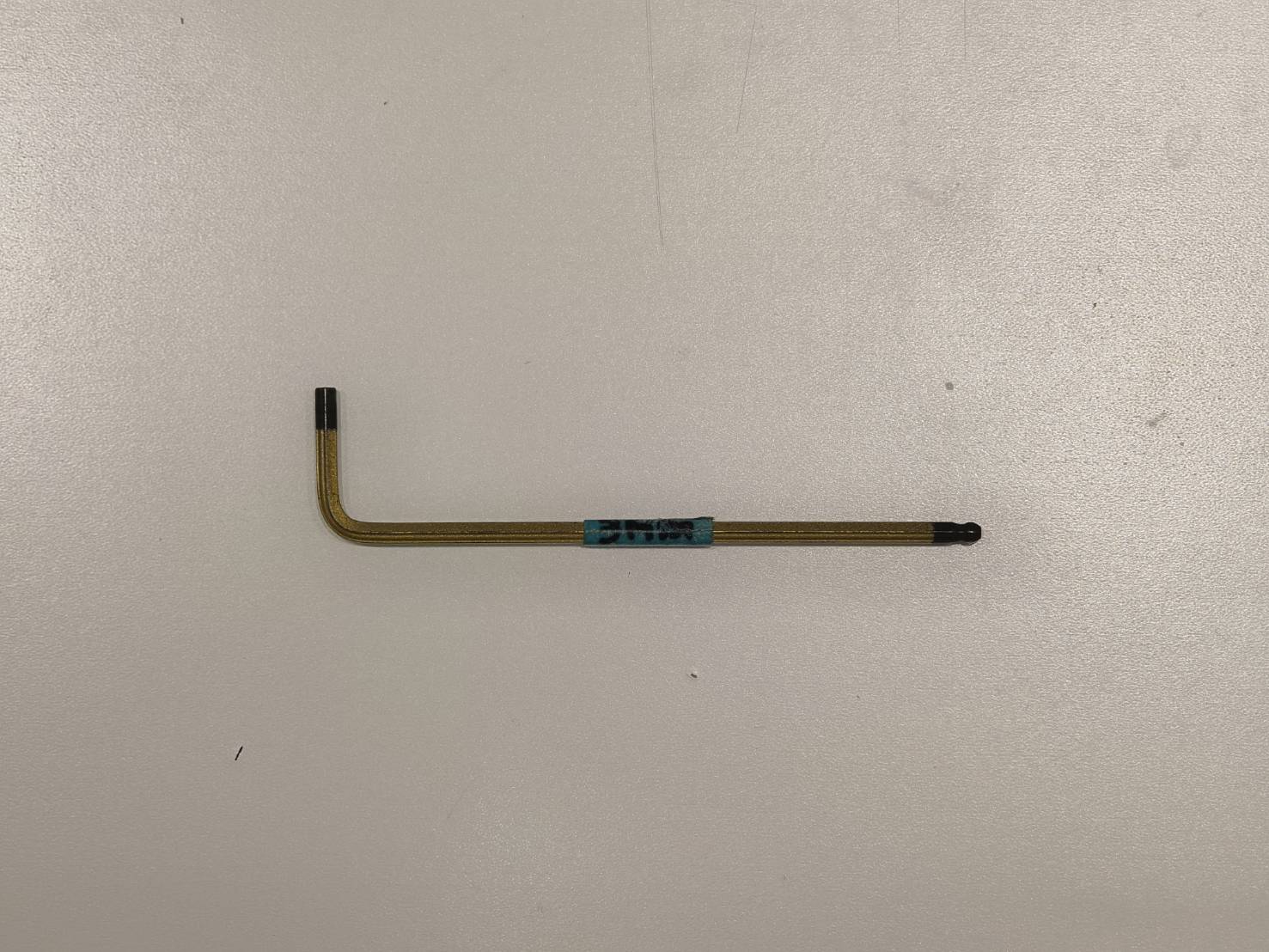

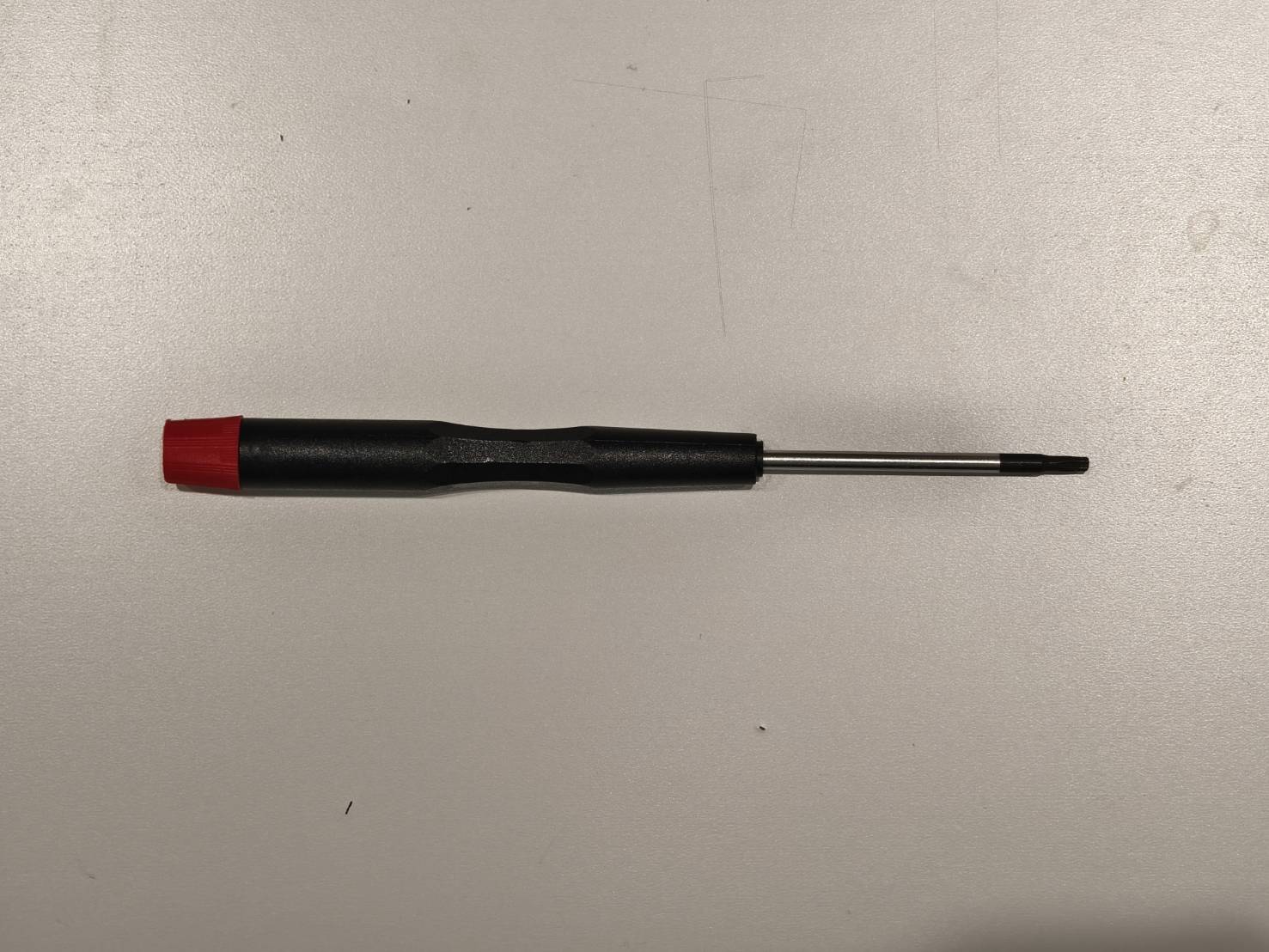

Ferramentas

Etapa 1

Desligue a máquina e remova o cabo de alimentação.

Etapa 2

Remova a tampa metálica traseira.

Etapa 3

Etapa 4

Remova os suportes do tubo laser.

Etapa 5

Desconecte o cabo de aterramento do tubo laser.

Etapa 6

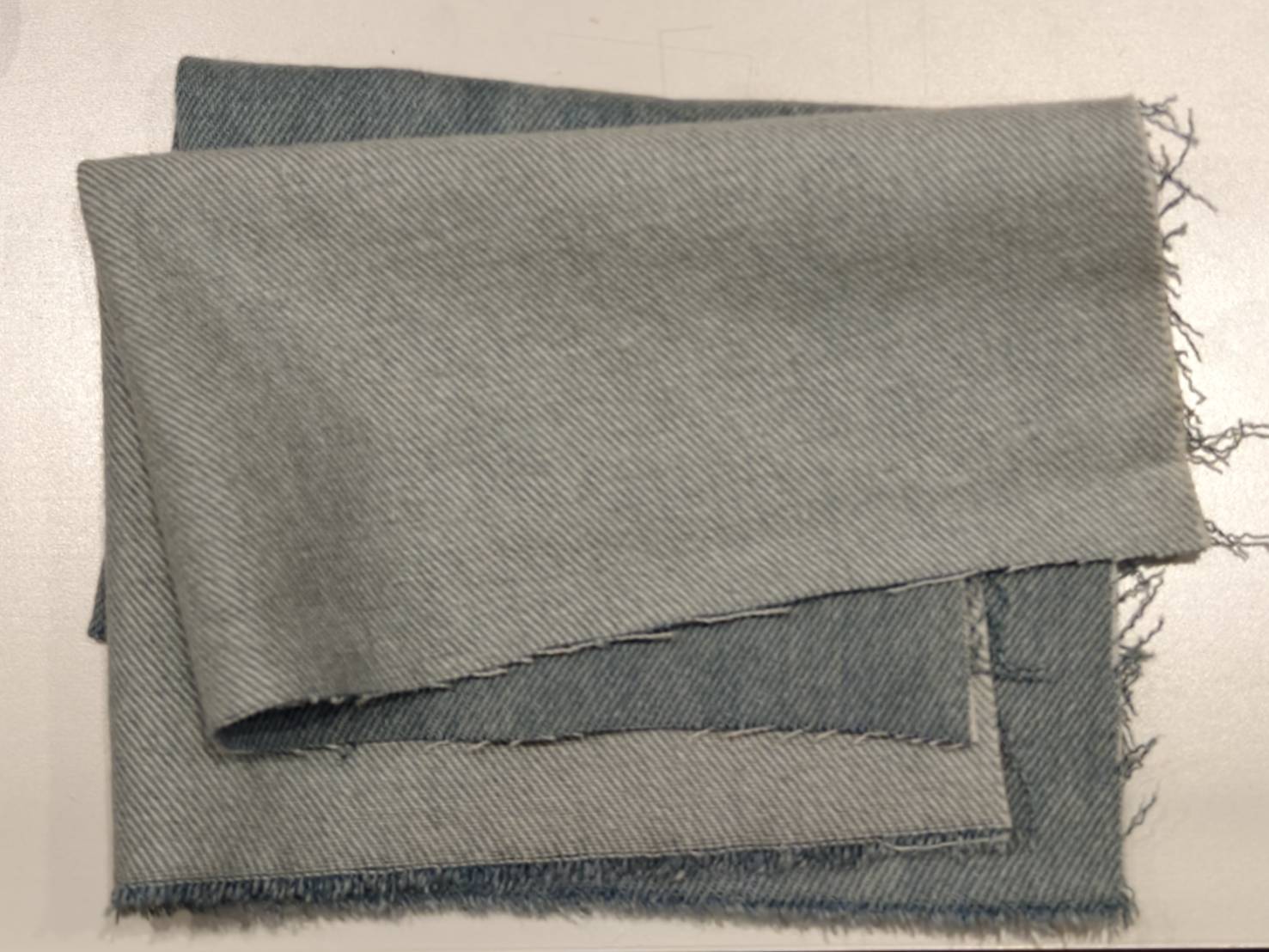

Coloque os panos sob o tubo laser em ambos os lados.

Etapa 7

Remova a braçadeira da mangueira de água do lado de alta pressão.

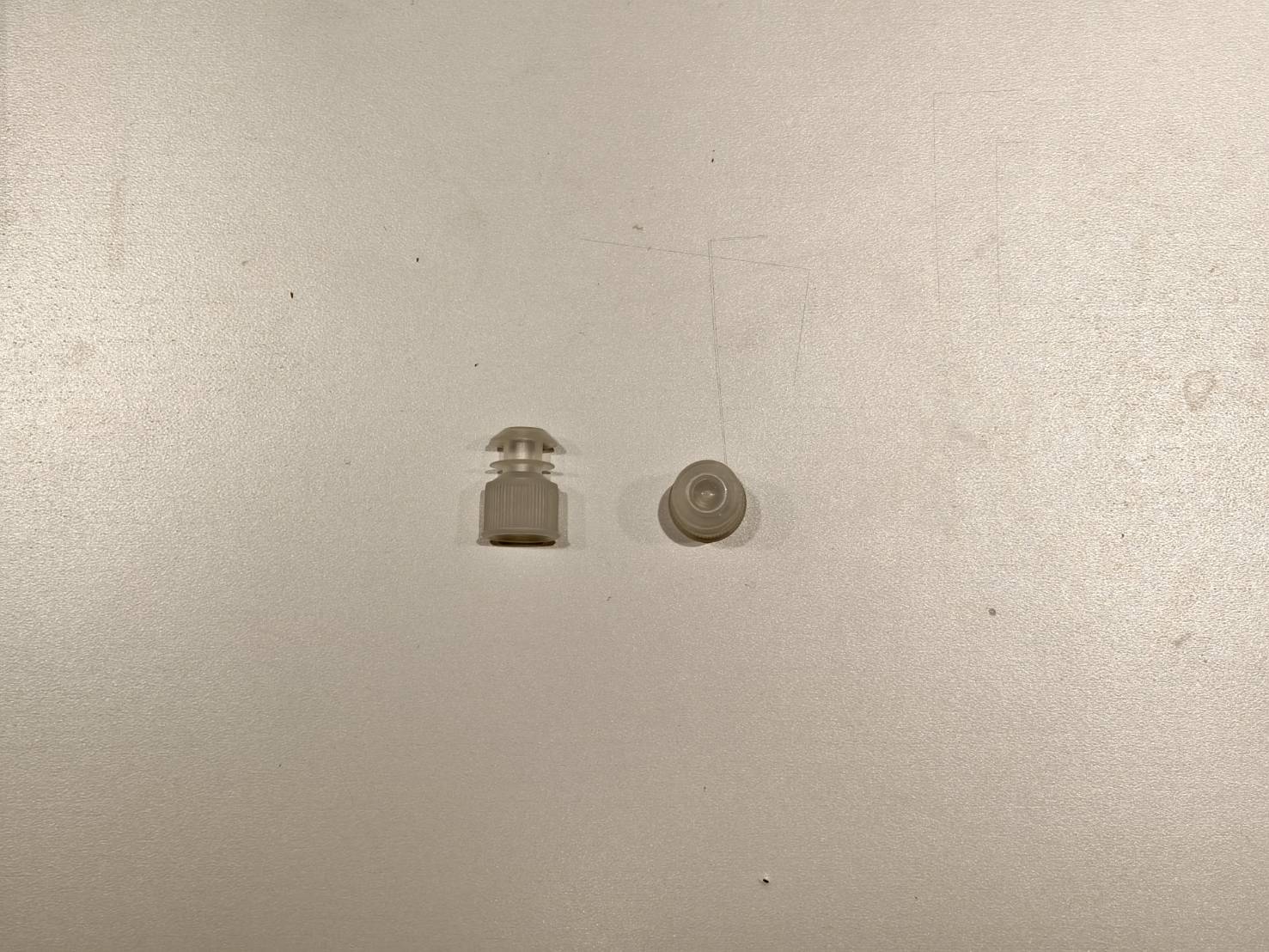

Certifique-se de que o tampão da mangueira de água esteja pronto para ser inserido imediatamente após a mangueira ser desconectada.

Etapa 8

Remova a braçadeira da mangueira de água do lado de baixa pressão.
Certifique-se de que o tampão da mangueira de água esteja pronto para ser inserido imediatamente após a mangueira ser desconectada.

Etapa 9

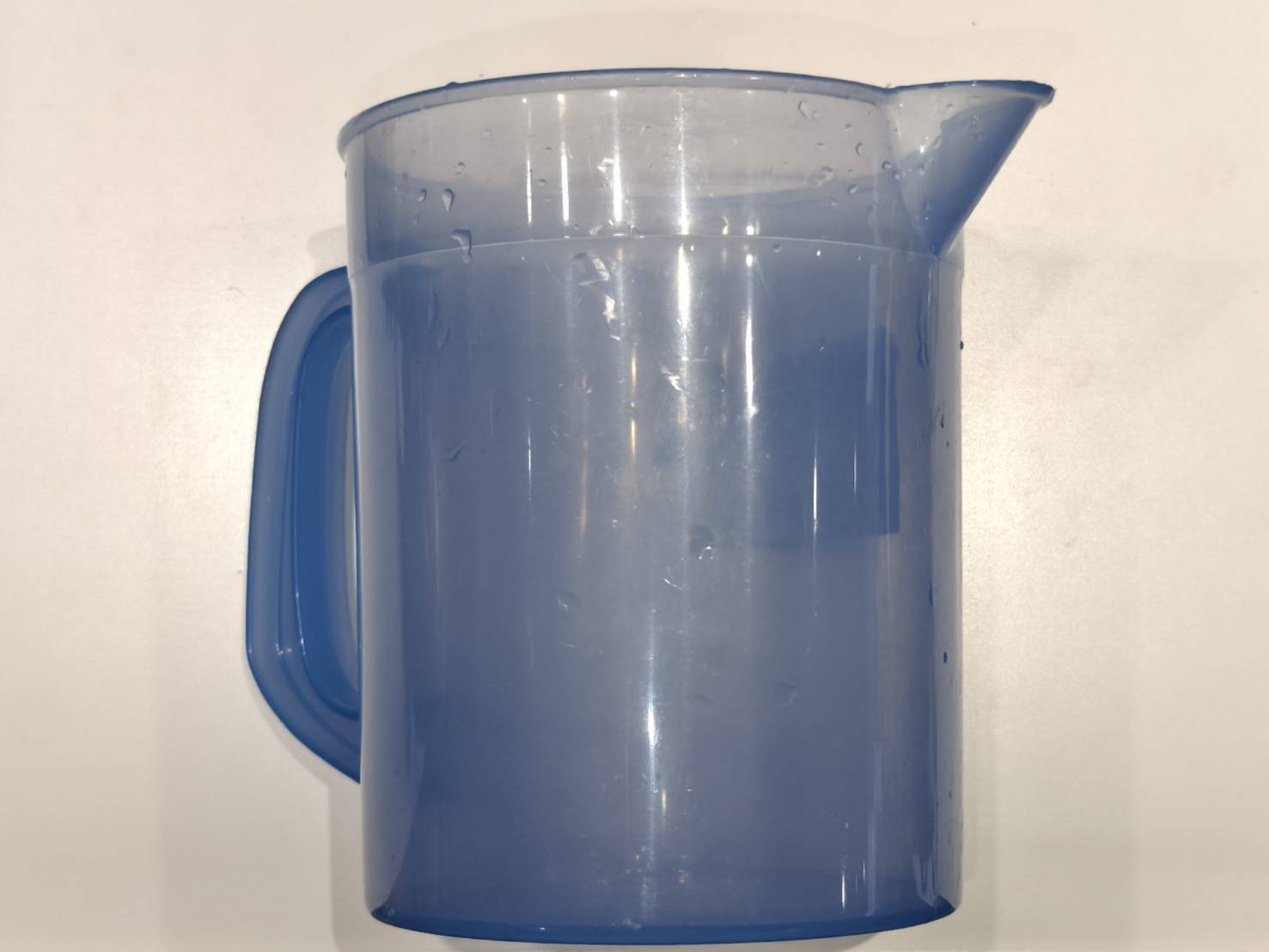

Prepare um balde com antecedência para drenar a água do tubo laser.
O tubo laser pode então ser removido e a água será drenada.

Etapa 10

Coloque o novo tubo laser na máquina e conecte o cabo de aterramento ao terminal.
(O cabo de aterramento deve estar do mesmo lado que o outro.)

Etapa 11

Do lado de alta pressão, remova o tampão da mangueira e conecte a mangueira de água ao tubo laser.

Etapa 12

Do lado de baixa pressão, remova o tampão da mangueira e conecte a mangueira de água ao tubo laser.

Etapa 13

Fixe o tubo laser no lugar. Observe estes dois pontos:

1. A distância entre o bocal do tubo laser e o primeiro suporte do espelho deve ser de aproximadamente 1,5 cm (um dedo).
2. Há duas mangueiras de água curtas em ambos os lados do tubo laser; elas devem estar na horizontal.

Etapa 14

Recoloque a espuma e conecte os cabos entre o tubo laser e a fonte de alimentação do laser.

Etapa 15

Adicione água ao sistema.
[4-8 Abastecimento de Água de Resfriamento]

Etapa 16

Após adicionar a água, alinhe o caminho óptico.
[4-10 Ajuste do Caminho Óptico]
