beamo II - Substituição da Sonda de Foco Automático

Ferramentas

Passo 1

Remova a colmeia. (Se não conseguir levantar o cabeçote, consulte Passo 3 para levantá-lo manualmente.)

Passo 2

Desligue a máquina e remova o cabo de alimentação.

Passo 3

Gire a haste roscada para abaixar o cabeçote do laser e localizar os quatro parafusos.

Remova os quatro parafusos.

Passo 4

Gire a haste roscada para levantar o cabeçote do laser, e o conjunto do cabeçote poderá ser removido.
(Certifique-se de que a guia linear não caia. Se cair, recoloque-a.)

Passo 5

Remova os três parafusos para desconectar a placa do eixo Z, e a sonda poderá ser localizada.

Passo 6

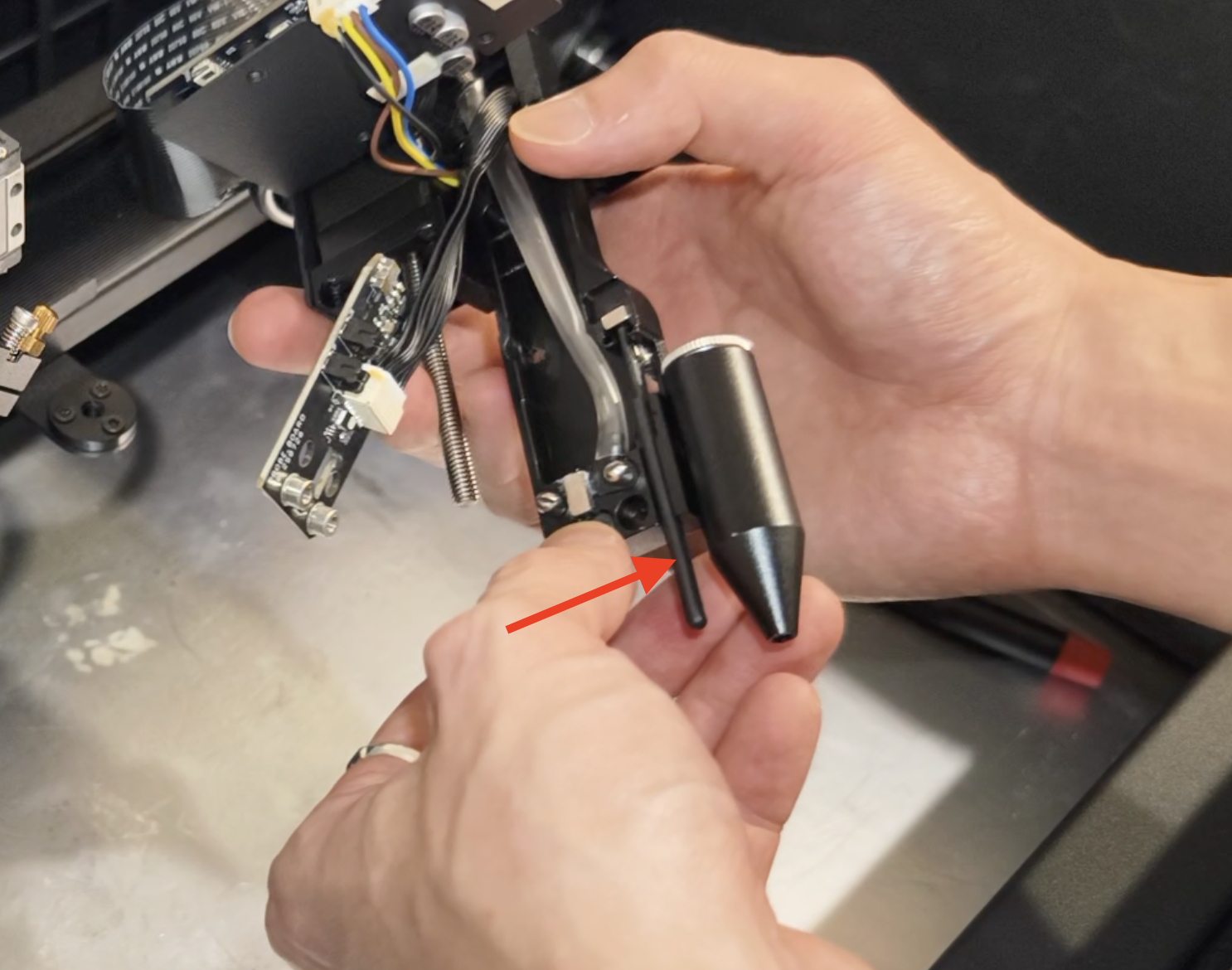

Remova a sonda antiga. Instale a nova sonda.
Certifique-se de que a sonda de foco e o ímã estejam na posição correta.
A sonda de foco e o ímã devem se atrair mutuamente, esta é a posição correta.

Etapa 7

Fixe a placa do eixo Z no conjunto do cabeçote a laser.

Etapa 8

Instale o conjunto do cabeçote a laser usando a haste roscada e fixe o conjunto do cabeçote a laser com a guia linear usando os quatro parafusos.
