beamo II - Substituição da Placa do Eixo Z

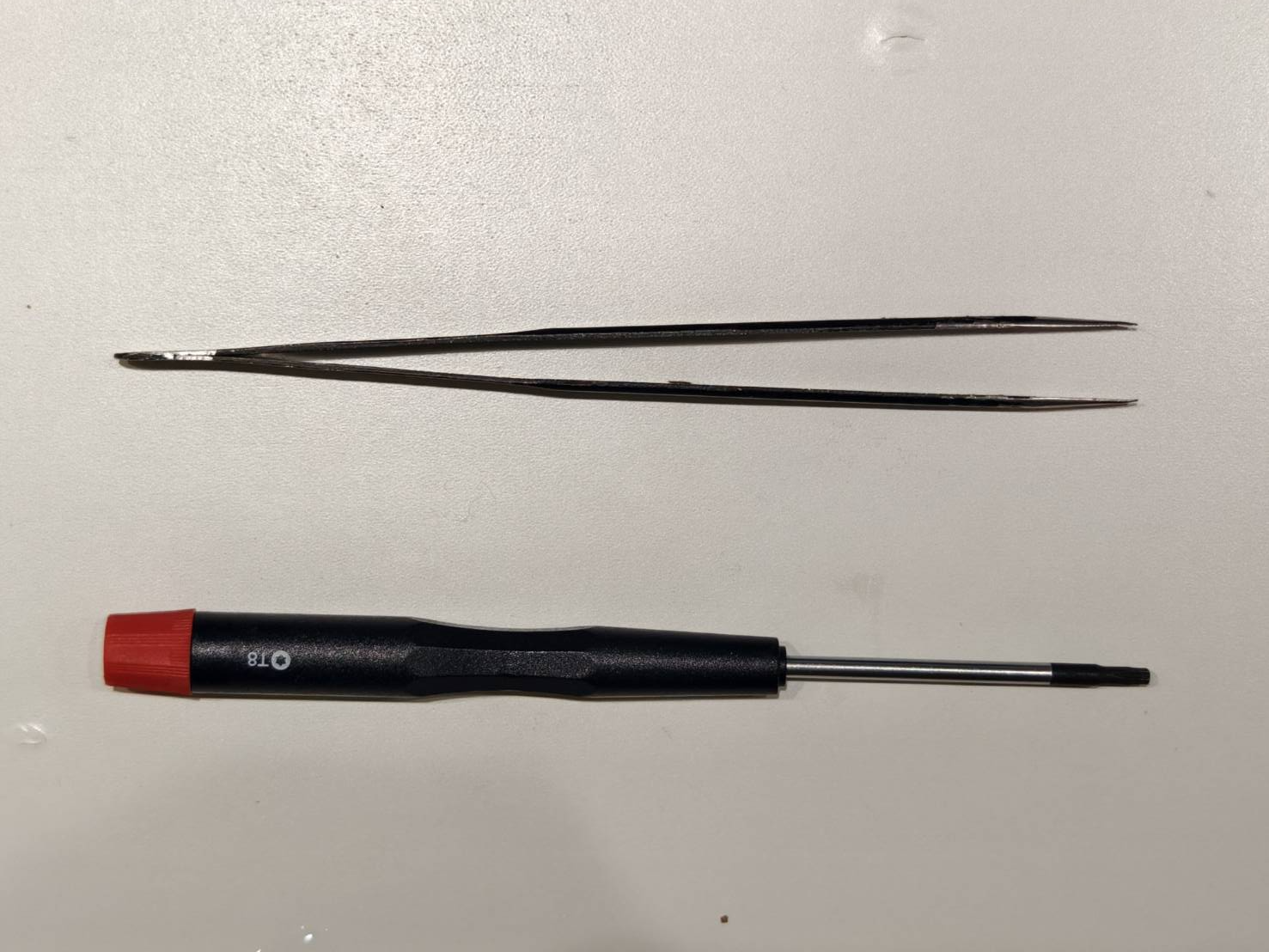

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

Desconecte a mangueira de ar da parte superior do cabeçote a laser.

Passo 3

Remova estes quatro parafusos.

Passo 4

Desconecte o cabo do motor do eixo Z (4 pinos).

Passo 5

Desconecte o cabo da câmera (cabo flat pequeno dourado). Observe que a trava do conector do cabo deve estar aberta.

Passo 6

Desconecte o cabo flat de 34 pinos do eixo X. Observe que a trava do conector do cabo deve estar aberta.

Passo 7

Organize a mangueira de ar se ela estiver bloqueando a placa ou se a placa estiver presa nela.
Desconecte o cabo de 20 pinos e a placa poderá então ser removida completamente do sistema.

Etapa 8

Conecte o cabo de 20 pinos na nova placa.

Etapa 9

Insira o cabo flat de 34 pinos do eixo X. Certifique-se de que a trava do slot do cabo esteja firmemente travada.

Etapa 10

Insira o cabo da câmera (cabo flat dourado pequeno). Certifique-se de que a trava do slot do cabo esteja firmemente travada.

Etapa 11

Conecte o cabo do motor do eixo Z (4 pinos) na placa.

Etapa 12

Fixe a placa com os quatro parafusos torx T8.

Etapa 13

Reconecte a mangueira de ar ao cabeçote laser.
