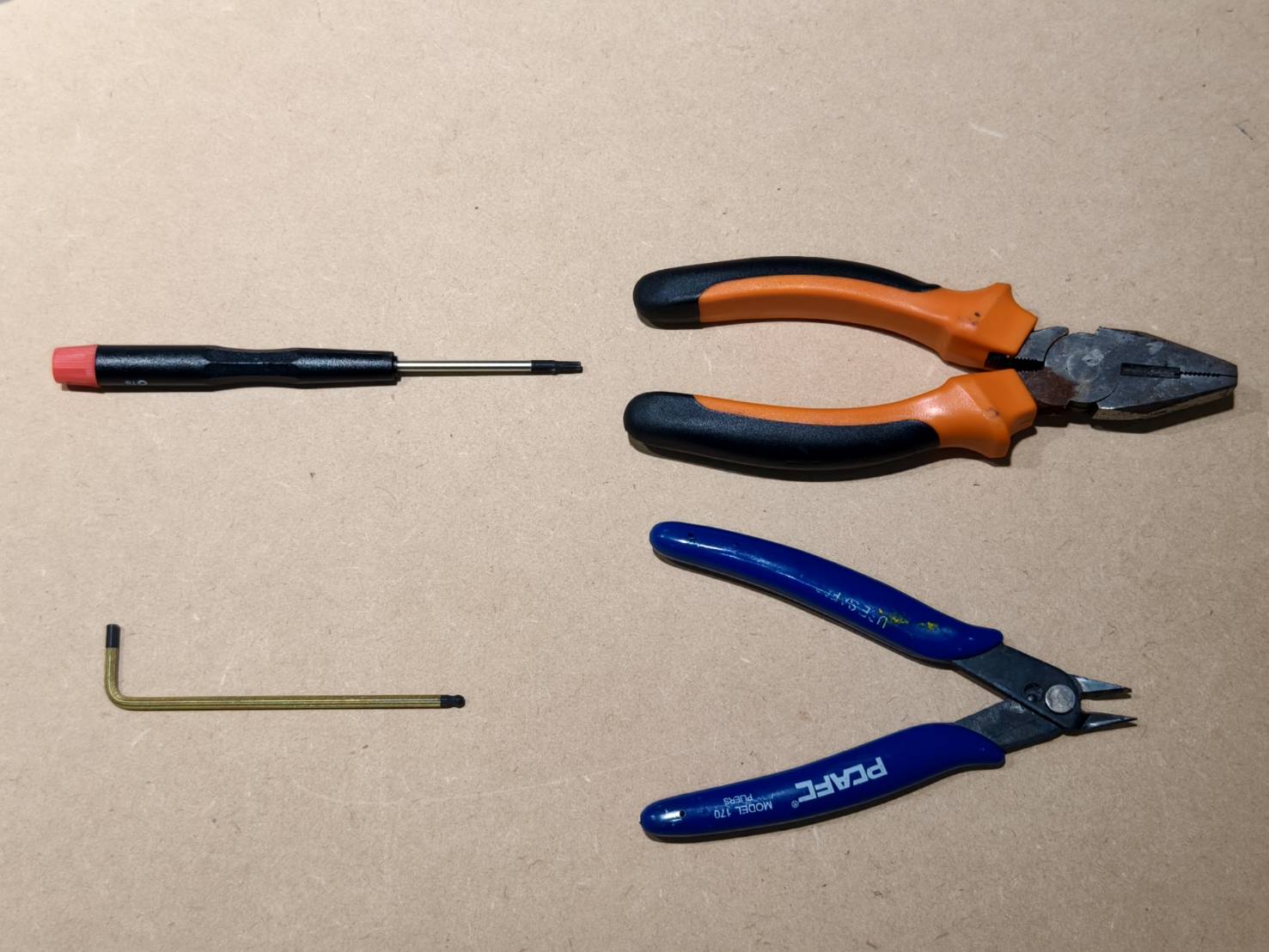

Ferramentas
| 1 | Chave de fenda torx T8 |
| 2 | Chave de fenda hexagonal de 3mm ou chave allen |
| 3 | Alicate |
| 4 | Alicate de corte |
Passo 1
Desligue a máquina e remova a tampa frontal metálica.
Passo 2

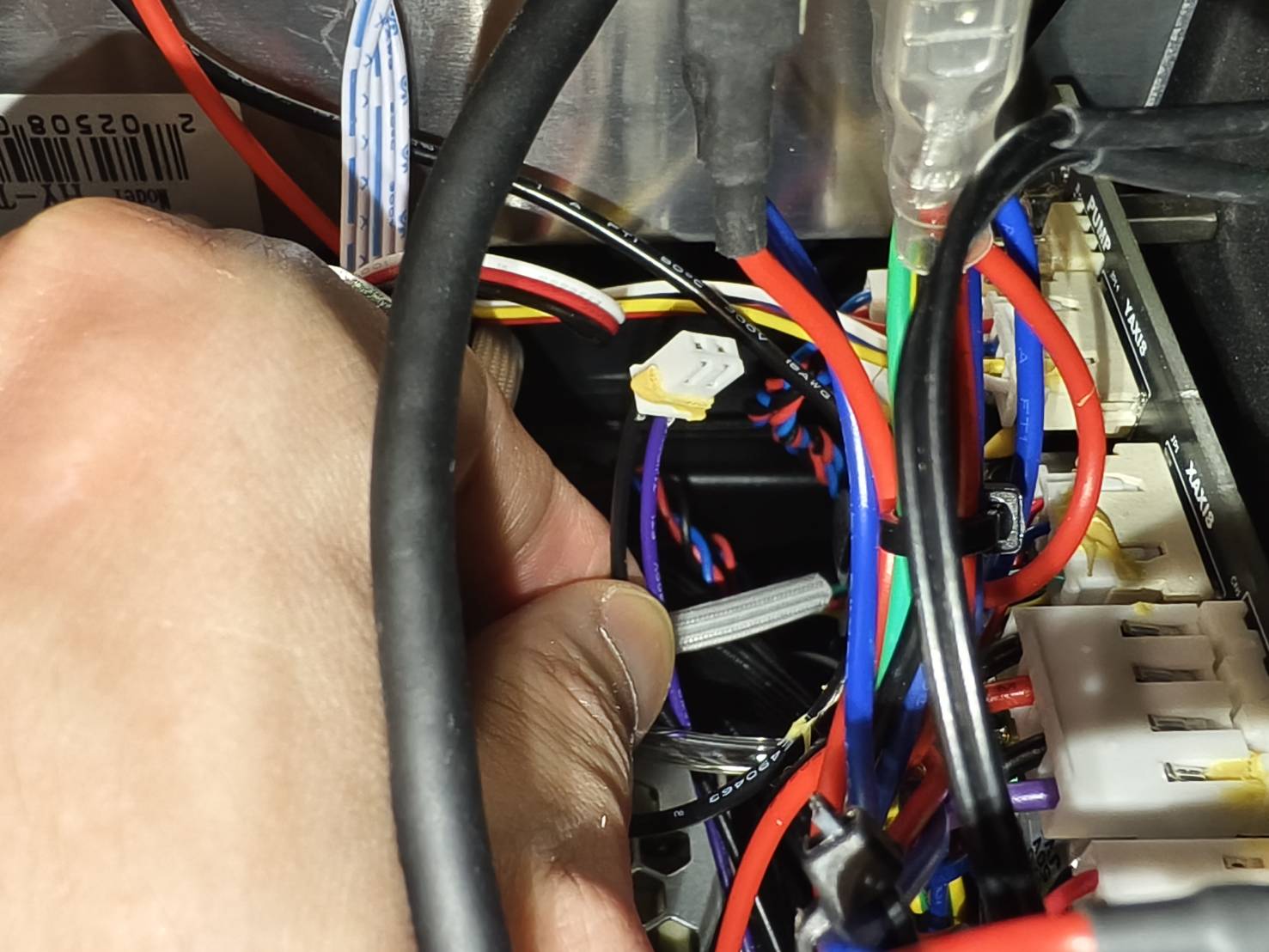

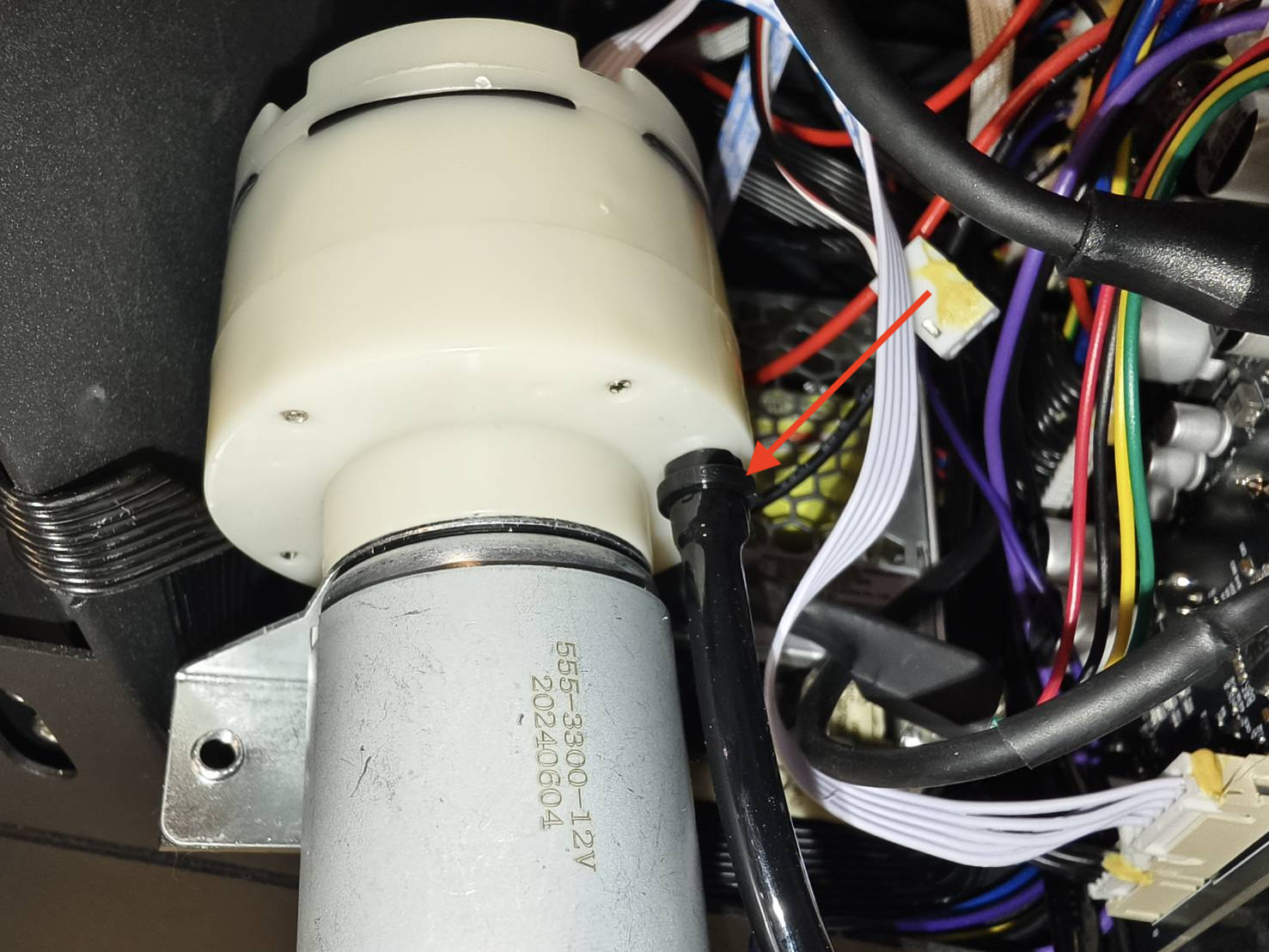

Desconecte o cabo da bomba de ar da placa principal.

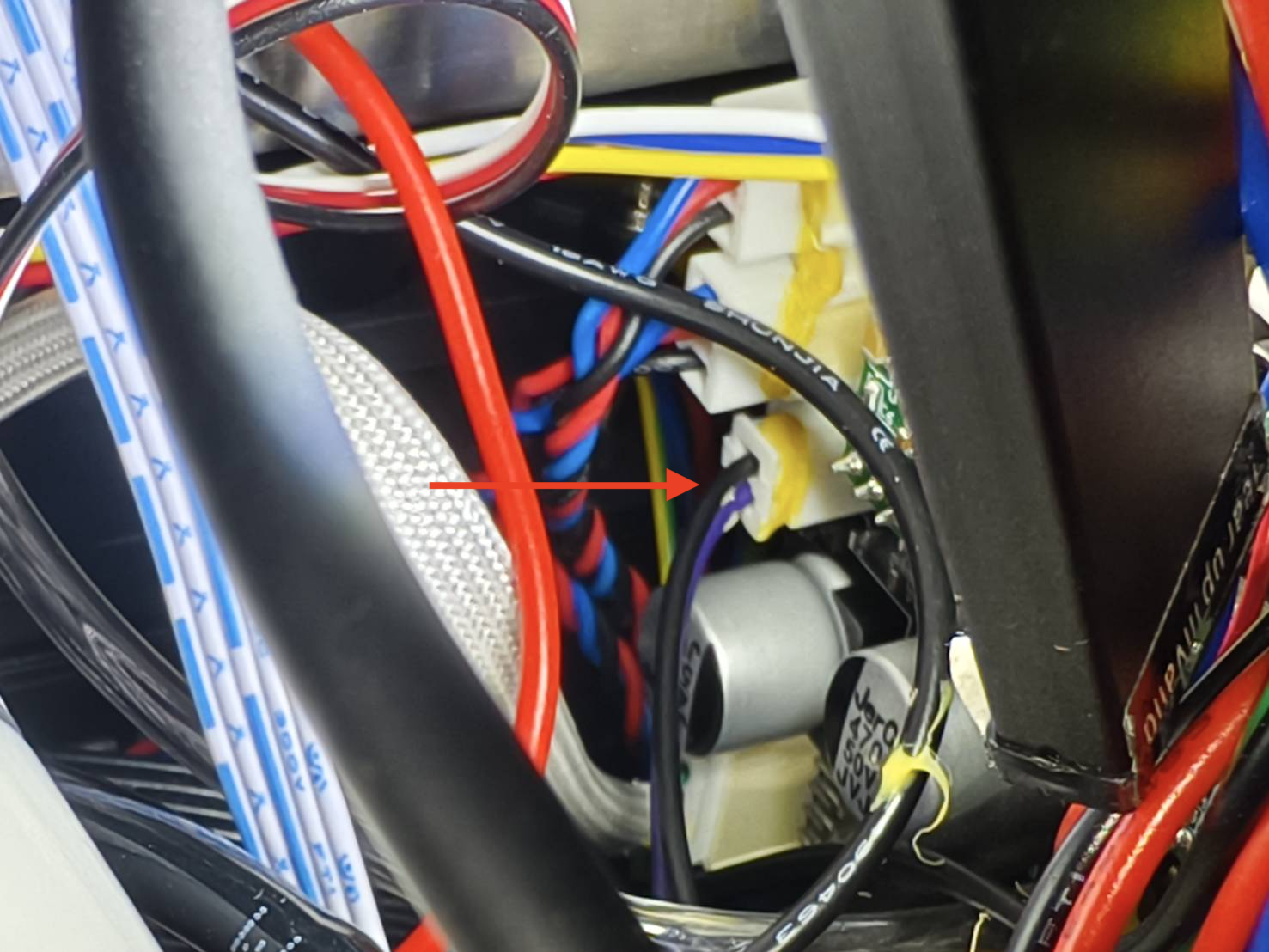

(Se sua placa principal for diferente das fotos abaixo, consulte o diagrama para encontrar a posição correta do cabo.)
Passo 3

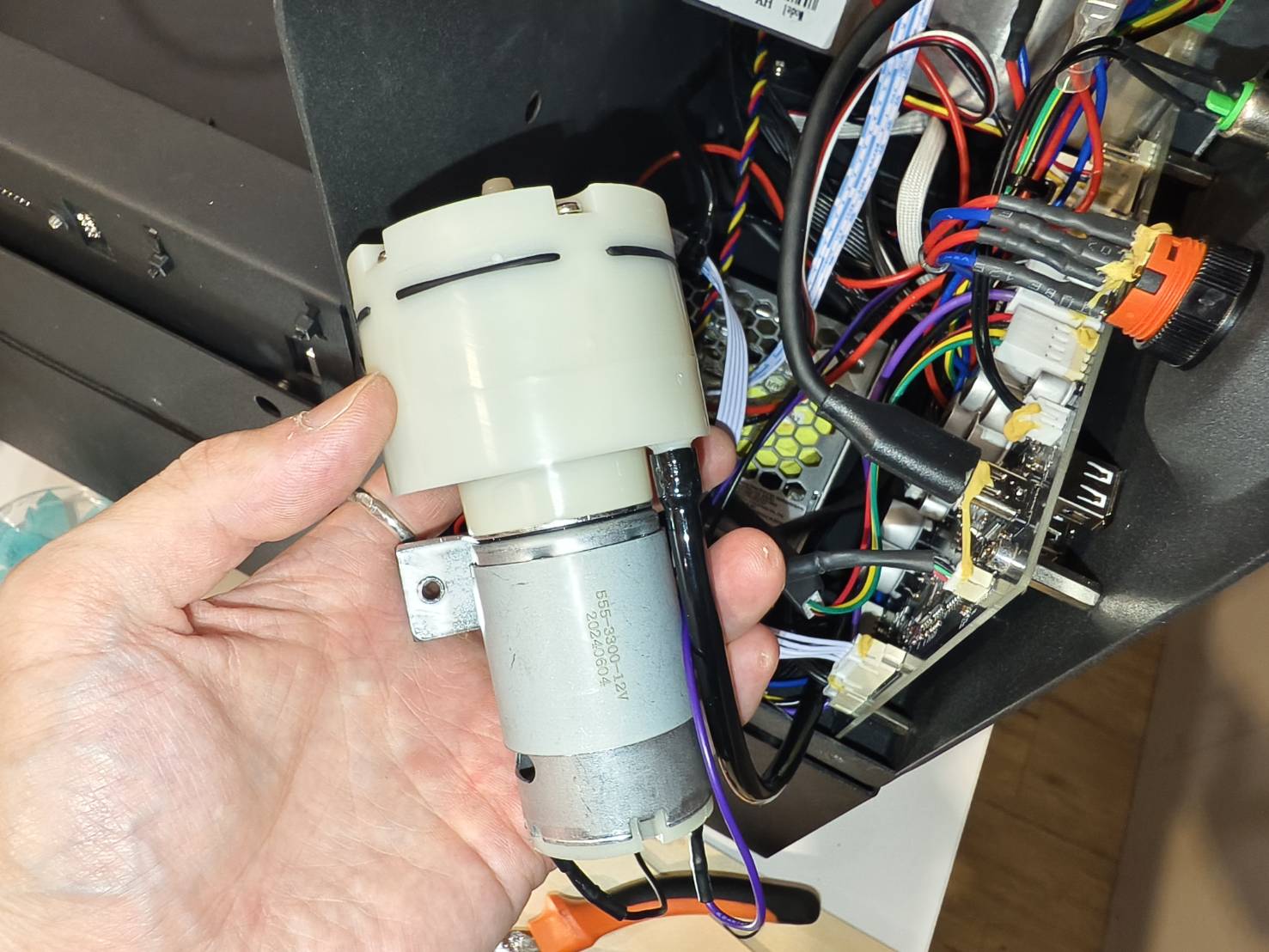

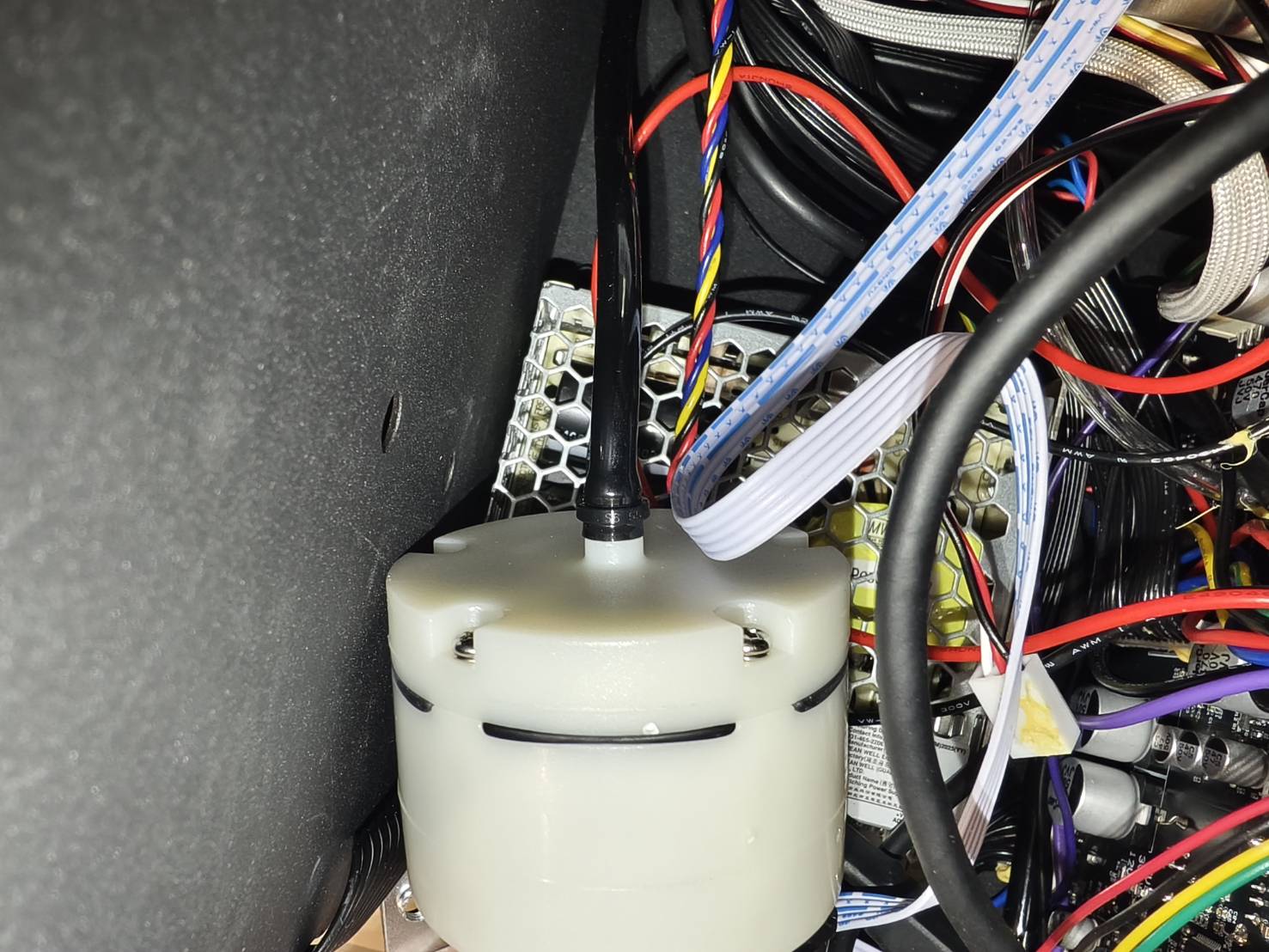

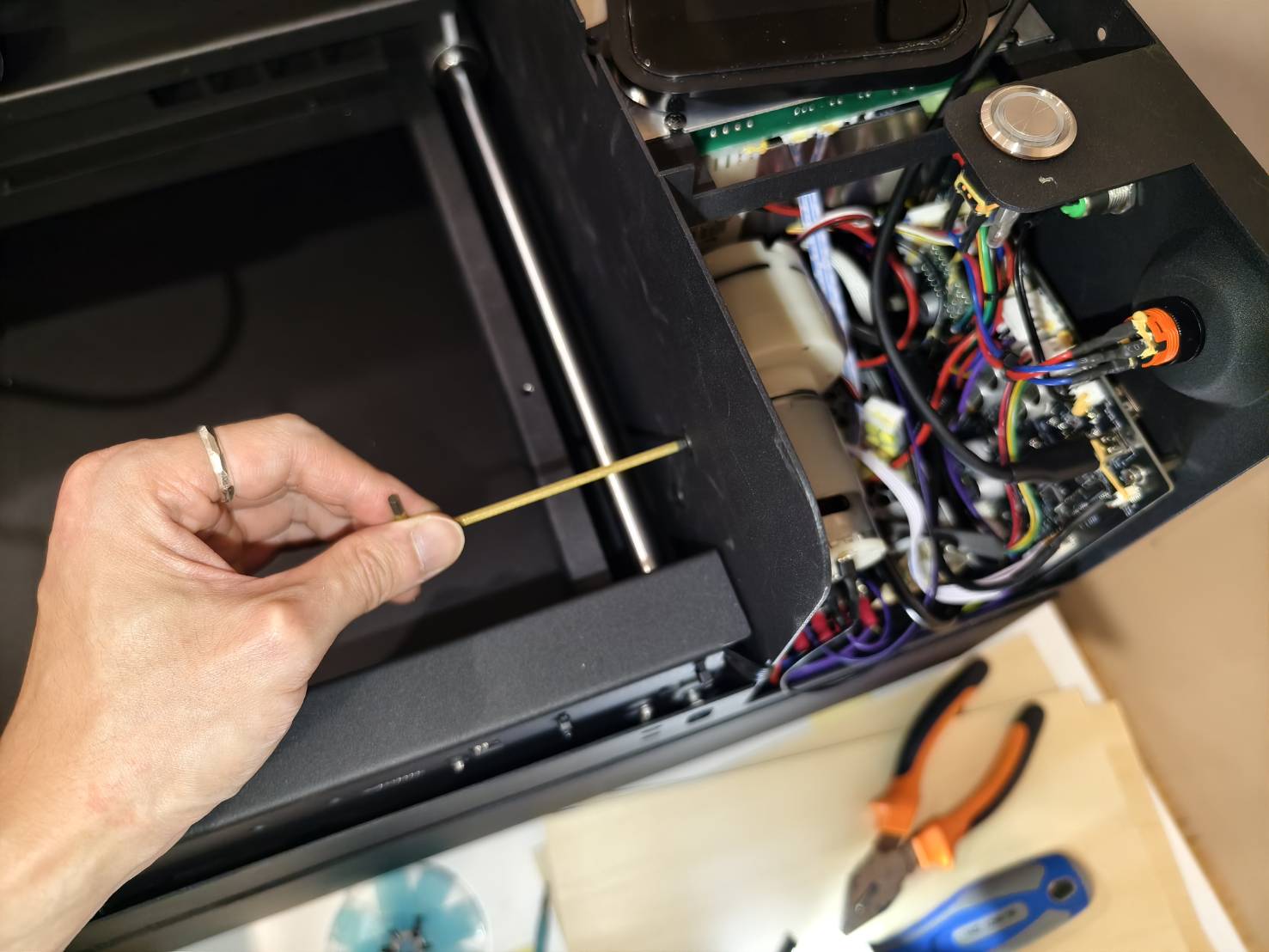

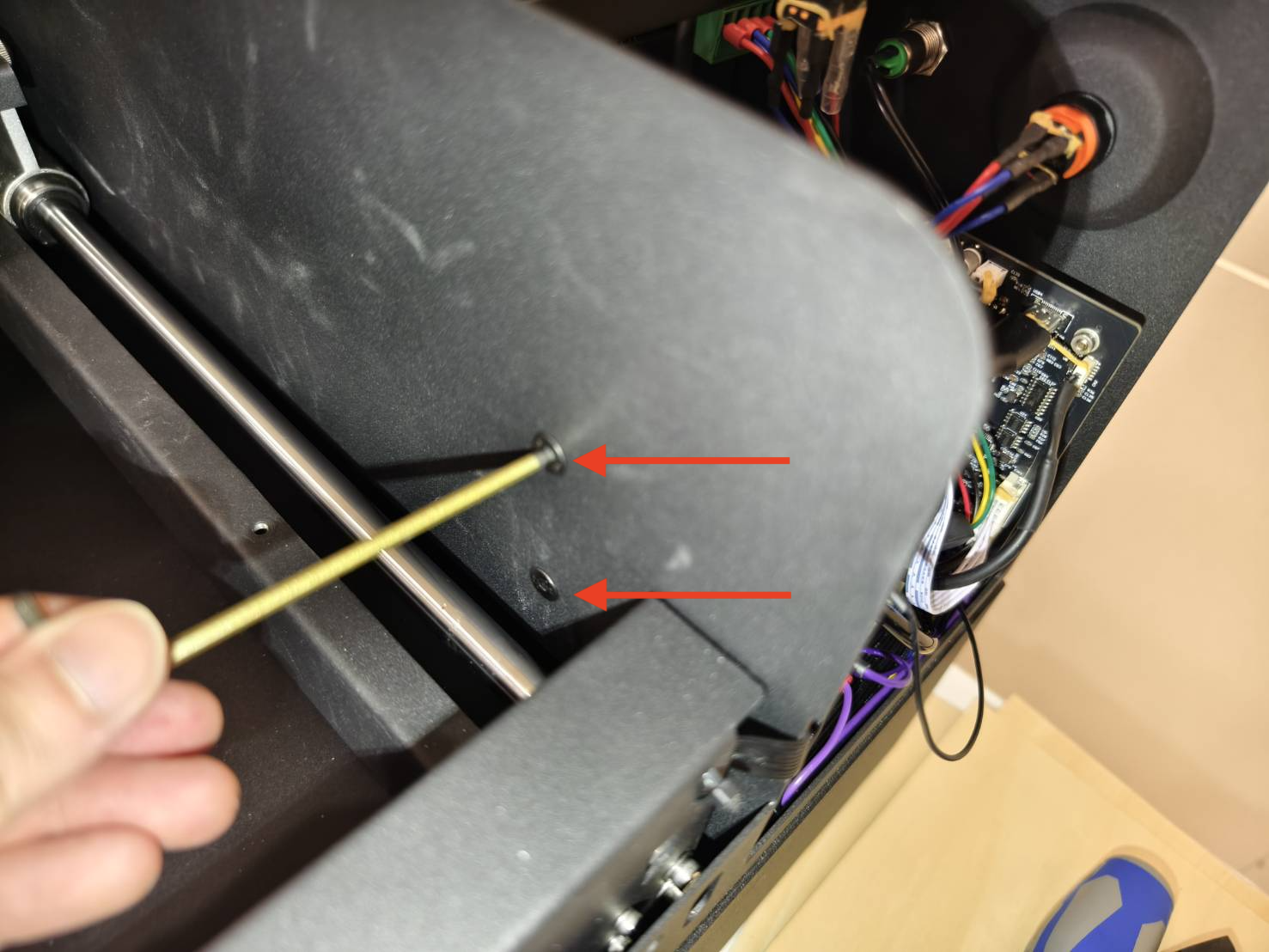

Remova os parafusos do suporte da bomba de ar. A bomba de ar poderá então ser removida.
Etapa 4

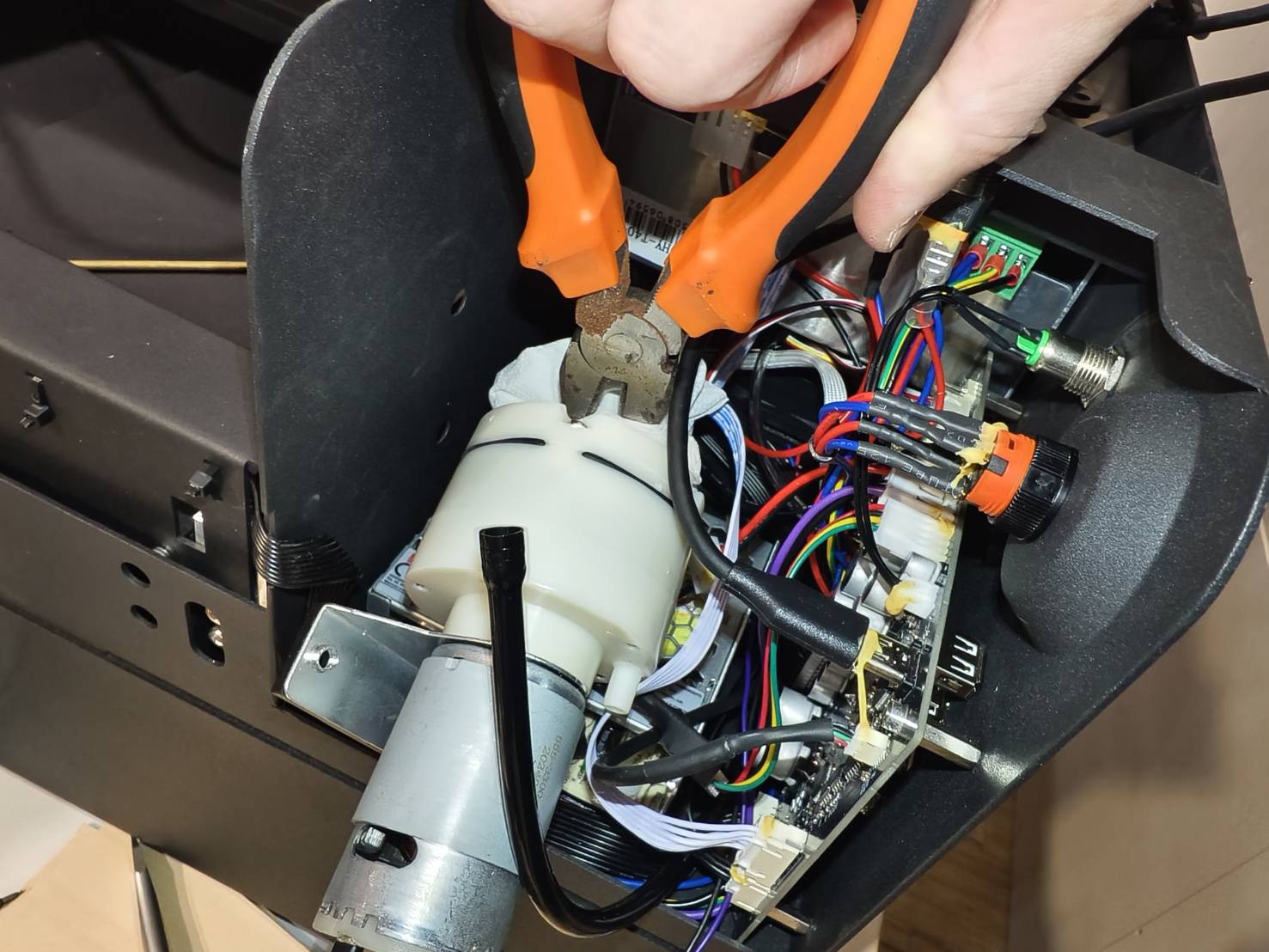

Corte os lacres dos cabos nas mangueiras de ar.
Etapa 5

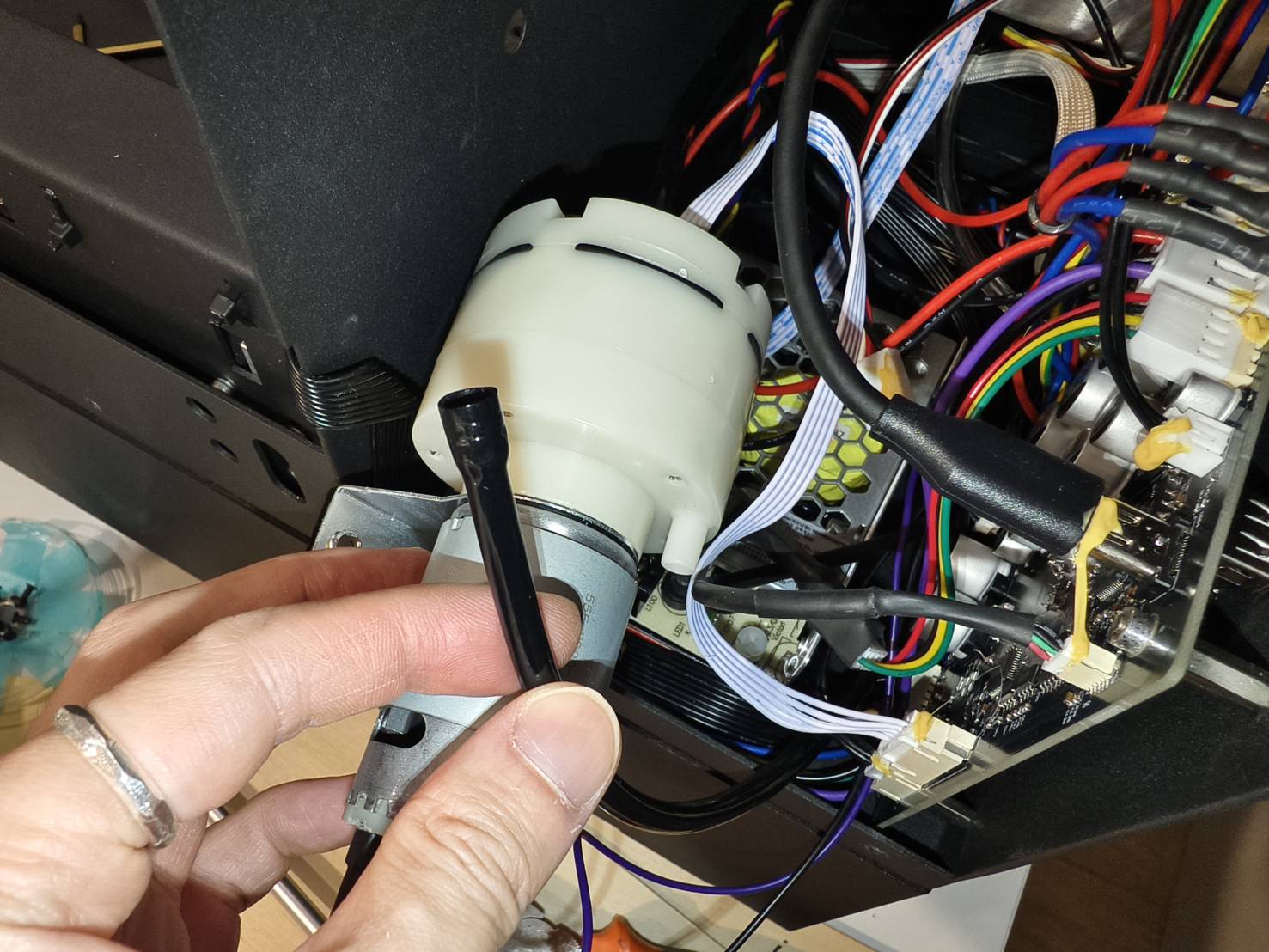

Desconecte as mangueiras de ar da bomba de ar.

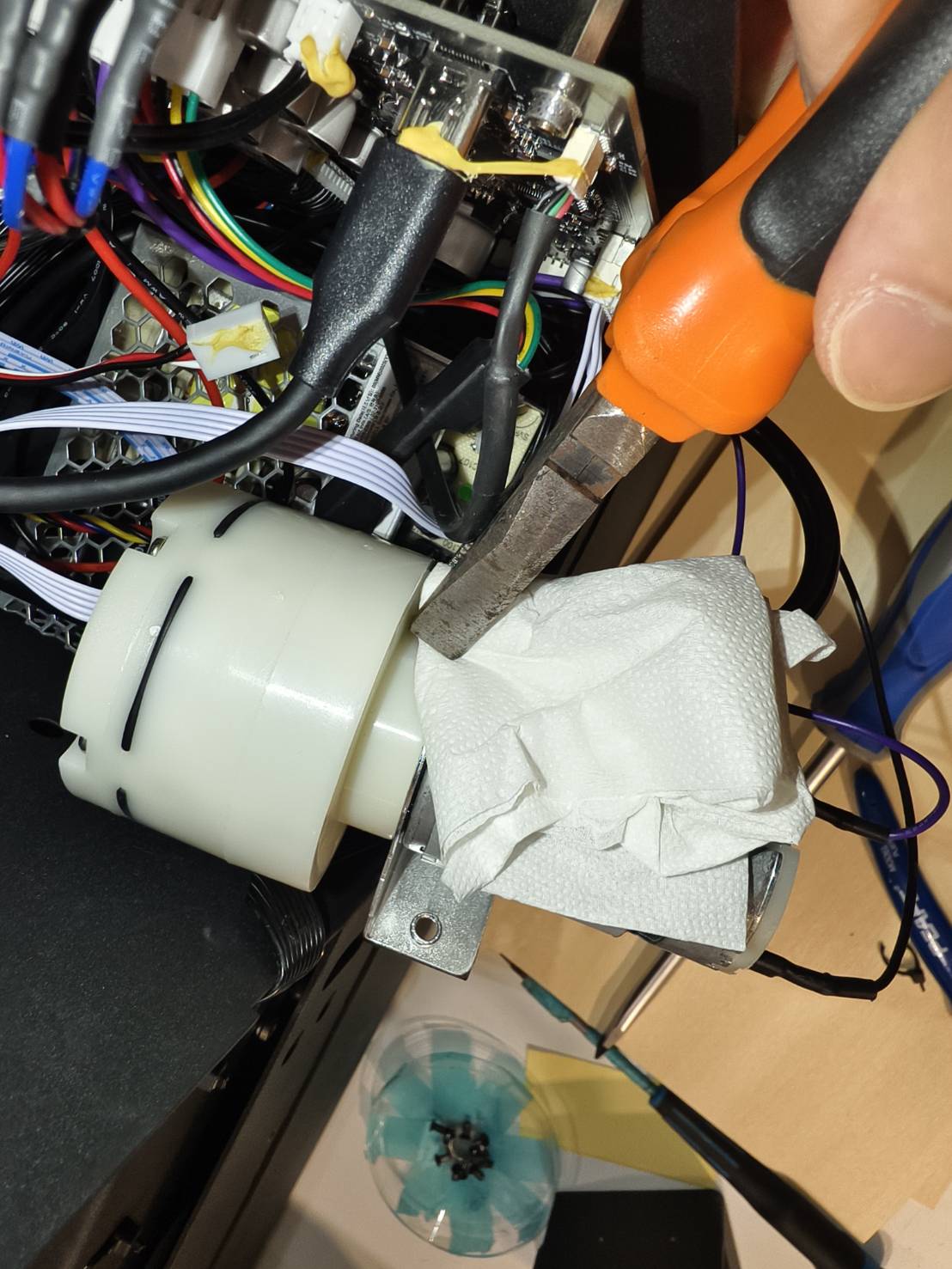

Use alicates com papel ou tecido para proteger a mangueira de ar contra danos.

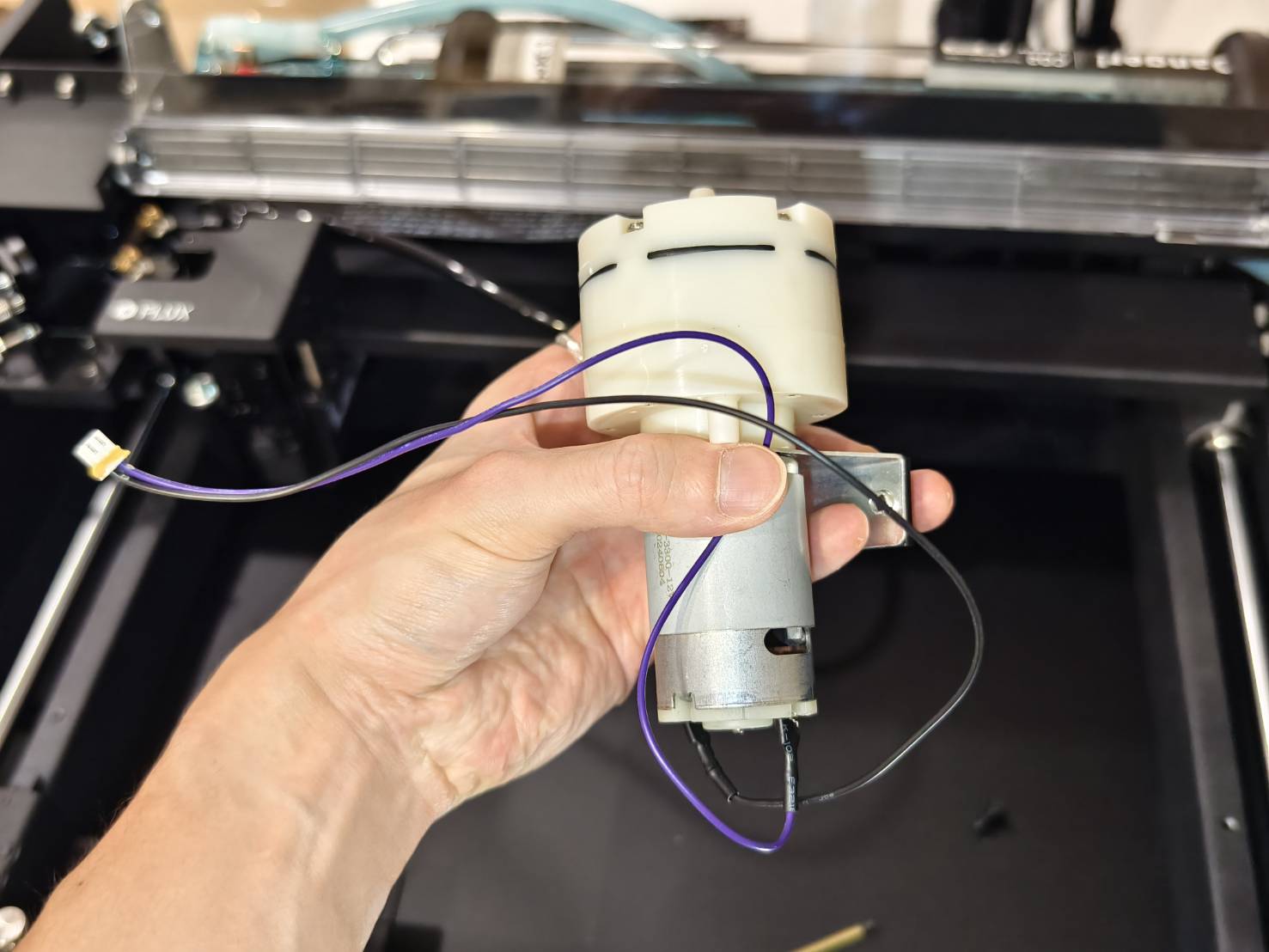

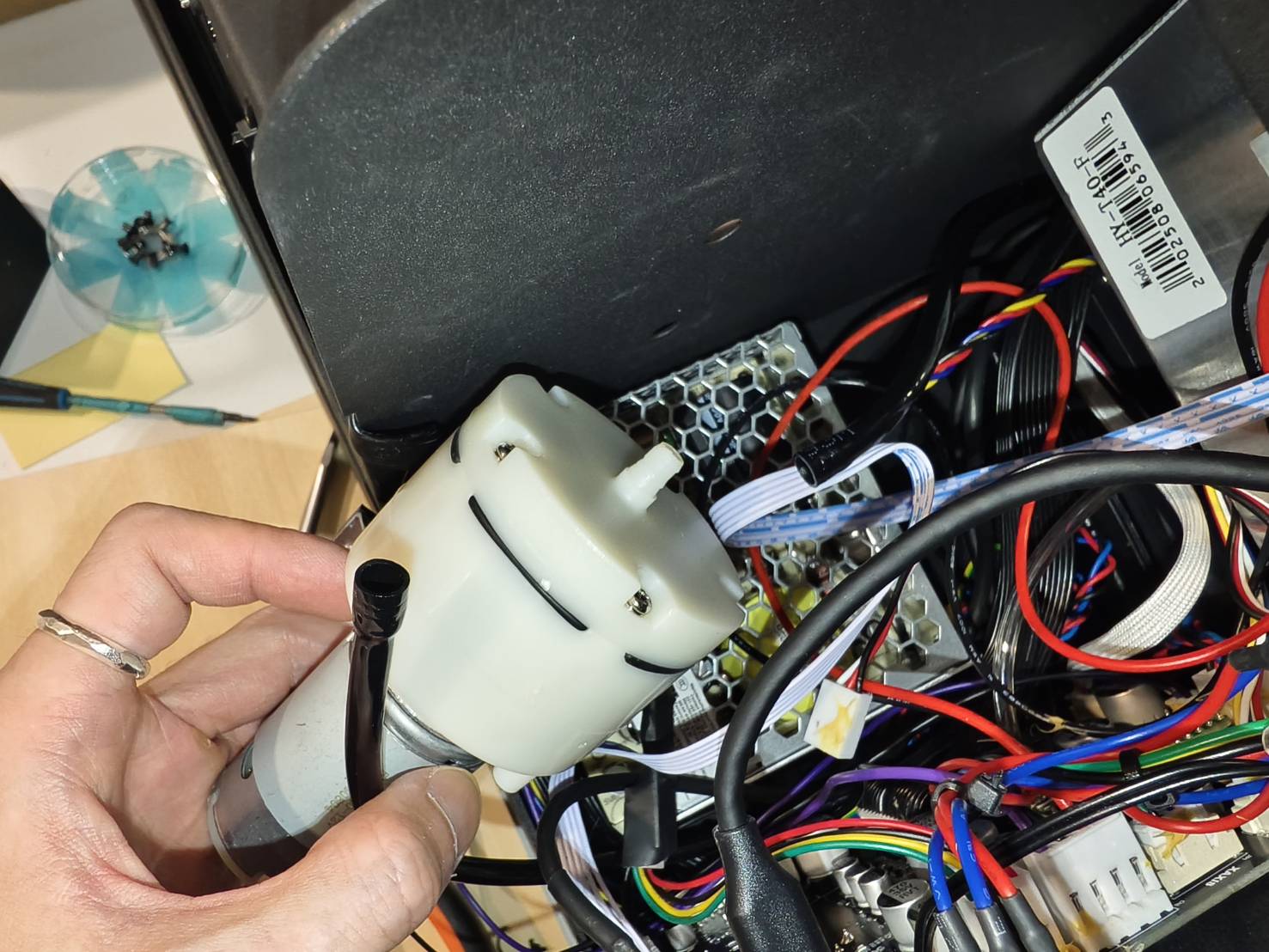

A bomba de ar pode então ser removida do sistema.
Etapa 6
Conecte o cabo da nova bomba de ar à placa principal.
(Se sua placa principal for diferente das fotos abaixo, consulte o diagrama para encontrar a posição correta do cabo.)
Etapa 7
Conecte as mangueiras de ar à nova bomba de ar.
Etapa 8
Monte a bomba de ar na estrutura.
Etapa 9
Reinstale a tampa metálica frontal.
