beamo II - Substituição da Fonte de Alimentação do Laser (Laser PSU)

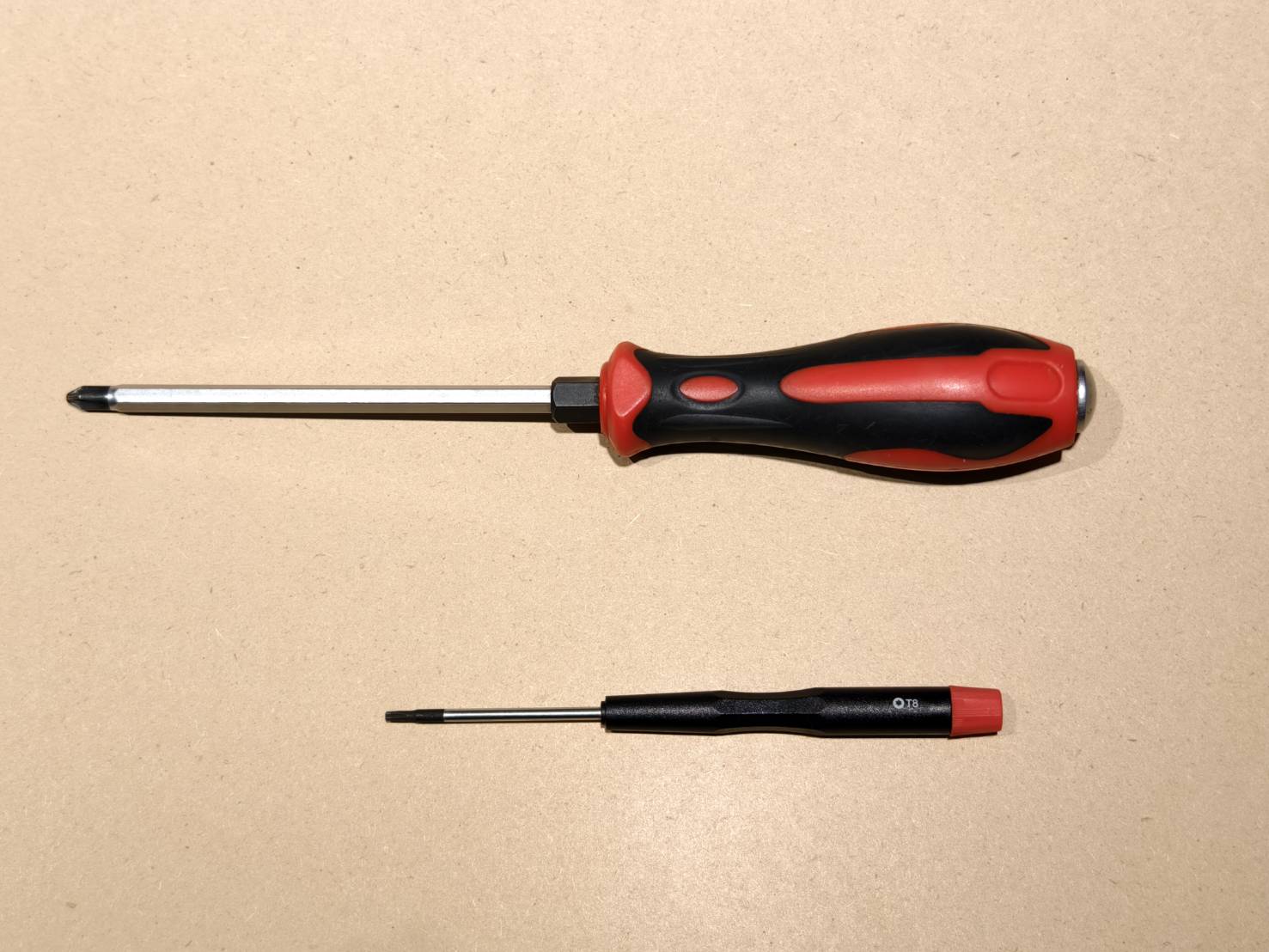

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

Remova a tampa metálica frontal. (Parafuso Torx T8 * 10 unid.)

Passo 3

Remova a tampa metálica traseira.

Passo 4

Desconecte os cabos da fonte de alimentação do laser (Laser PSU).

Passo 5

• Remova os quatro parafusos da fonte de alimentação do laser.



Passo 6

Remova a fonte de alimentação do laser e coloque-a temporariamente de lado.
(O cabo da fonte de alimentação ainda está conectado ao tubo de laser neste momento.)

Passo 7

Desmonte a bomba de água para desconectar o cabo da fonte de alimentação do tubo de laser, e então a fonte de alimentação do laser poderá ser removida do sistema.

Etapa 8

Conecte o cabo da nova PSU ao tubo de laser e monte a bomba de água de volta à sua posição.

Etapa 9

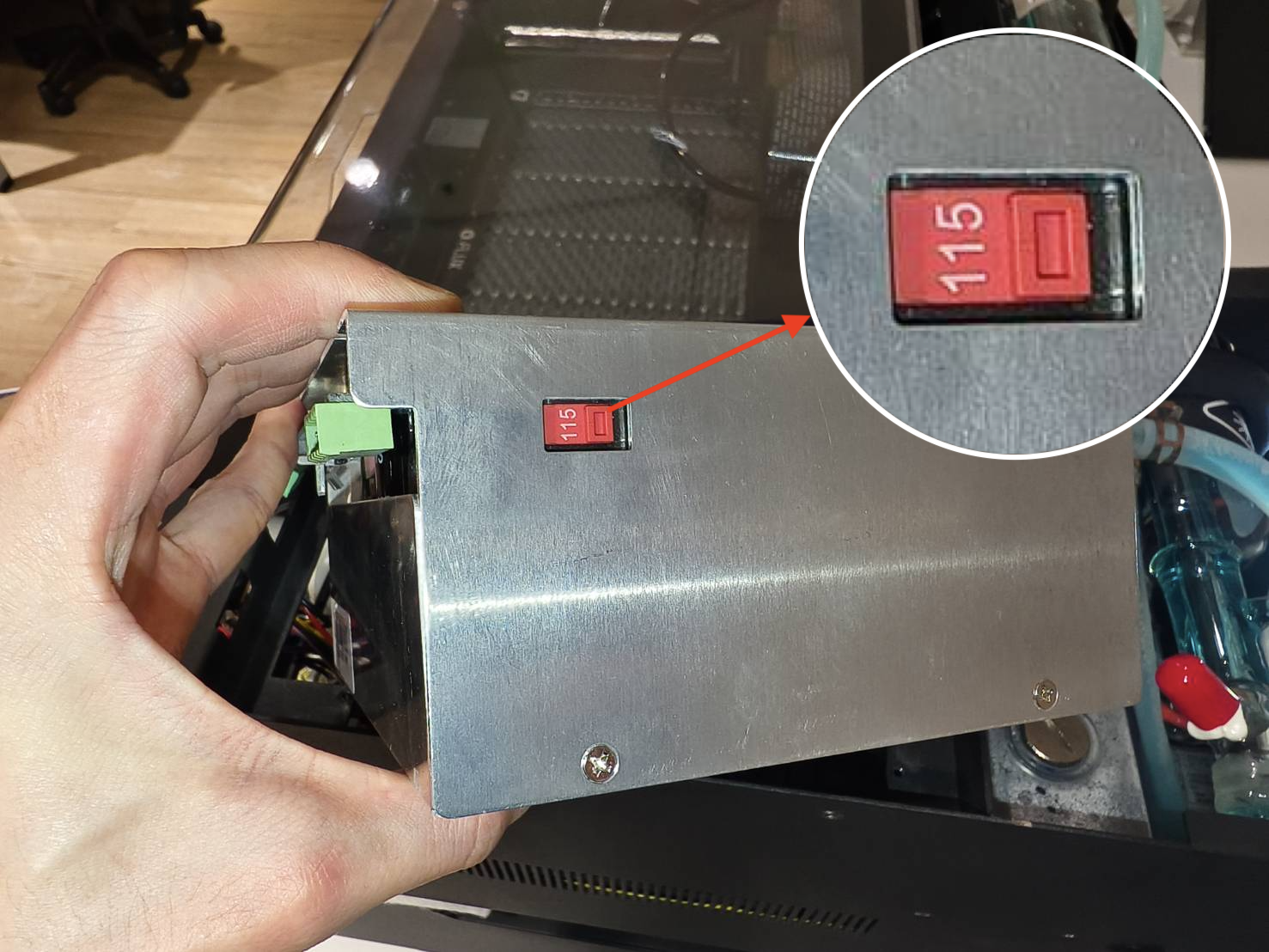

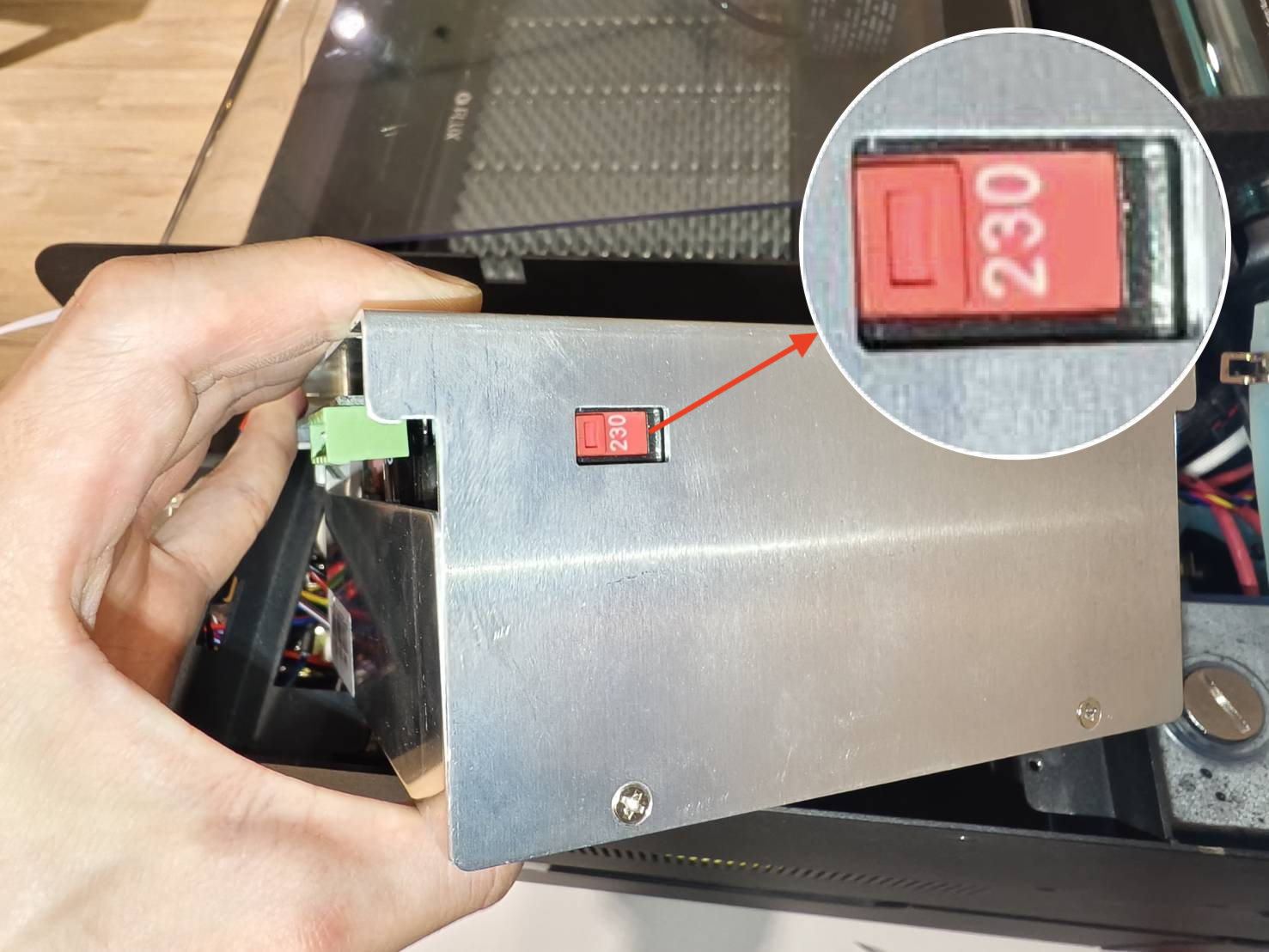

• Há um seletor de tensão para 115V ou 230V. Por favor, selecione a tensão correta adequada ao seu ambiente. (Por exemplo, os EUA utilizam 110V, então deve ser selecionado 115V. O Reino Unido utiliza 230V, então deve ser selecionado 230V.)

• Posicione a PSU do laser em seu lugar.

Etapa 10

Fixe a PSU com os quatro parafusos.

Etapa 11

Conecte os cabos na PSU do laser.

Etapa 12

Conecte o cabo Type-C na placa principal. Certifique-se de que o ponto branco no cabo esteja voltado para baixo.

Etapa 13

Reinstale a tampa metálica traseira.

Etapa 14

Reinstale a tampa metálica frontal. Certifique-se de que o ponto branco do cabo Type-C esteja voltado para cima, conforme mostrado no vídeo.
