beamo II - Substituição da Bomba de Água

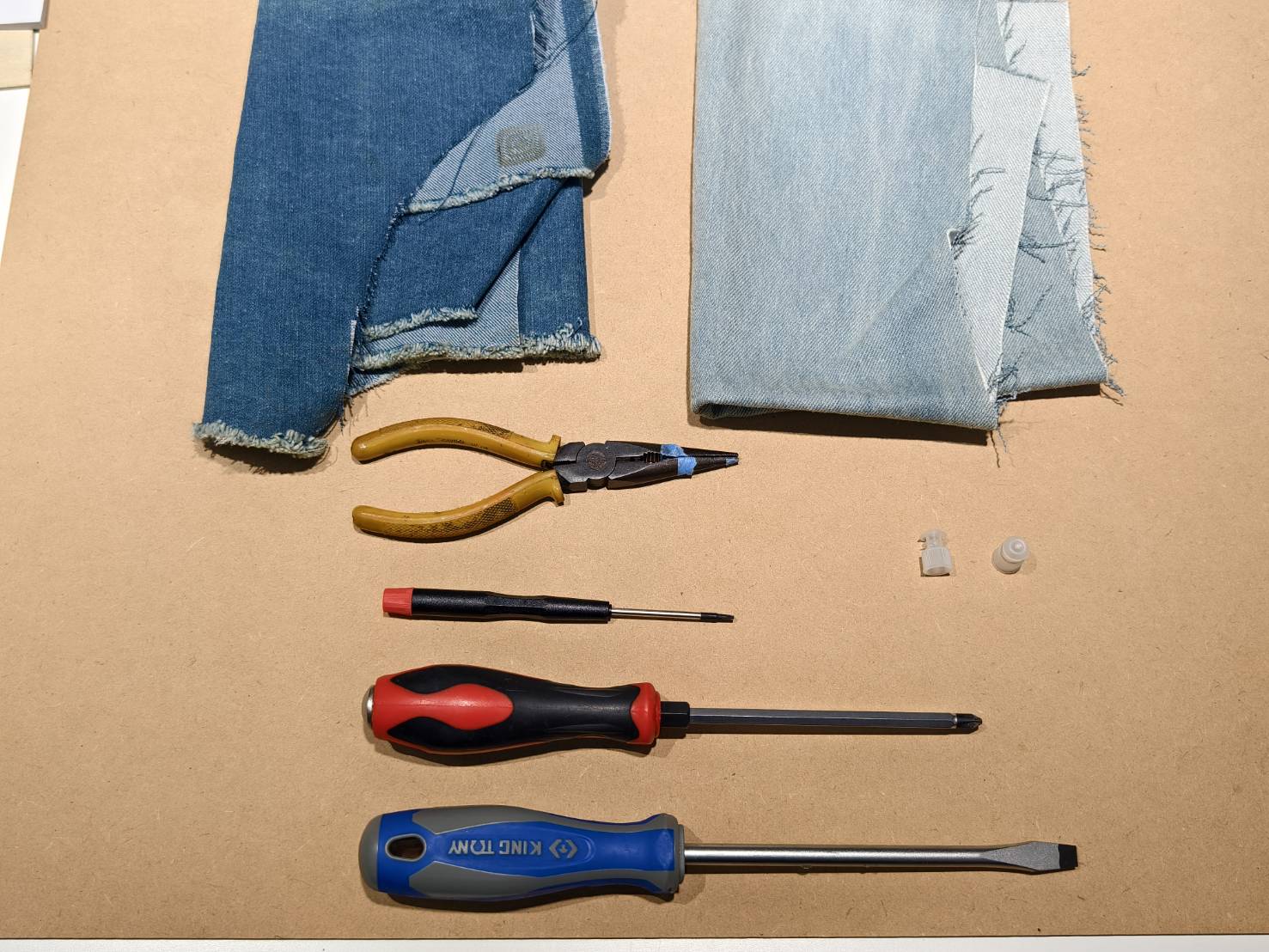

Ferramentas

Etapa 1

Desligue a máquina e remova o cabo de alimentação.

Etapa 2

Remova a tampa metálica frontal. (Parafuso torx T8 * 10 unid.)

Etapa 3

Remova a tampa metálica traseira.

Etapa 4

Desconecte os cabos da fonte de alimentação do laser.

Passo 5

Remova os quatro parafusos da fonte de alimentação do laser.

Passo 6

Remova a fonte de alimentação do laser e coloque-a temporariamente de lado.
(O cabo da fonte de alimentação ainda está conectado ao tubo de laser neste momento.)

Passo 7

• Desmonte a bomba de água da estrutura da máquina.

• Remova o cabo da bomba de água da placa-mãe.

Passo 8

Coloque os panos ao redor da placa-mãe e dos fios dentro da máquina.
Consulte o vídeo.

Passo 9

Remova as braçadeiras metálicas das mangueiras de água.

Passo 10

Desconecte a bomba de água das mangueiras e, em seguida, a bomba poderá ser removida do sistema.
Certifique-se de preparar os tampões das mangueiras com antecedência, pois quando a bomba for desconectada, é provável que ocorra vazamento de água. Recomenda-se usar os tampões imediatamente.
(O papel toalha é usado para evitar que a mangueira de água seja danificada pelo alicate.)

Passo 11

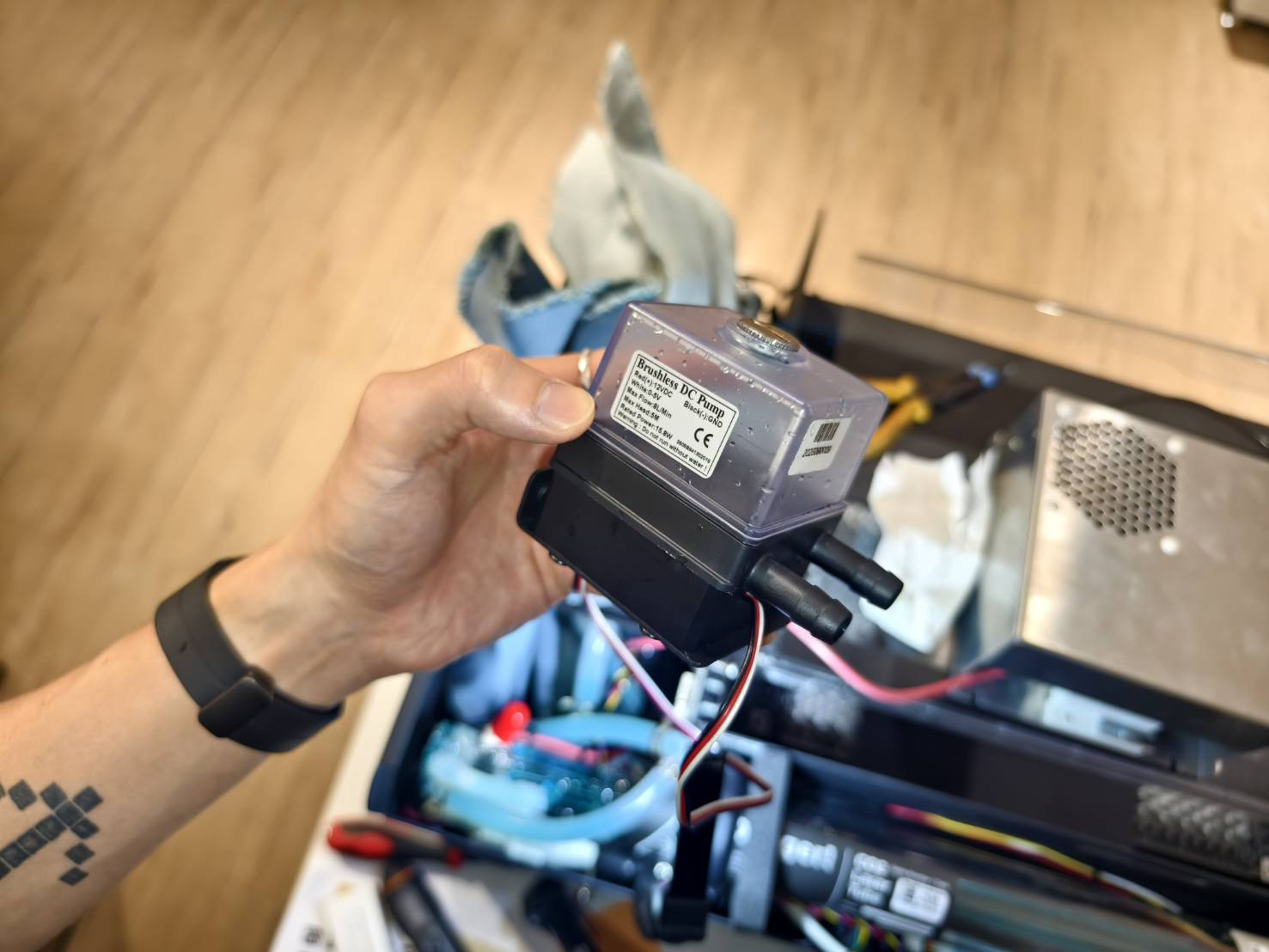

• Drene a água da bomba.

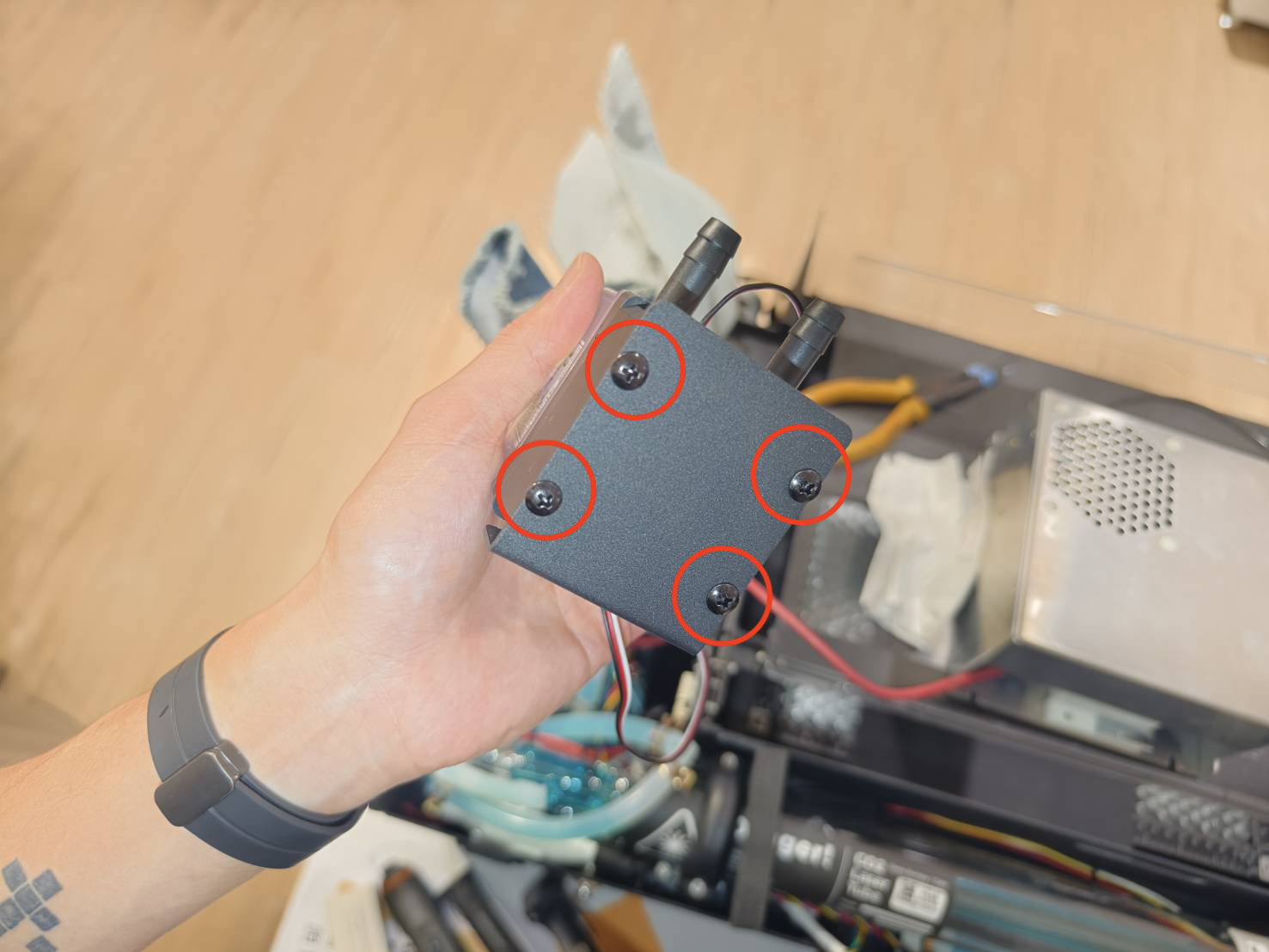

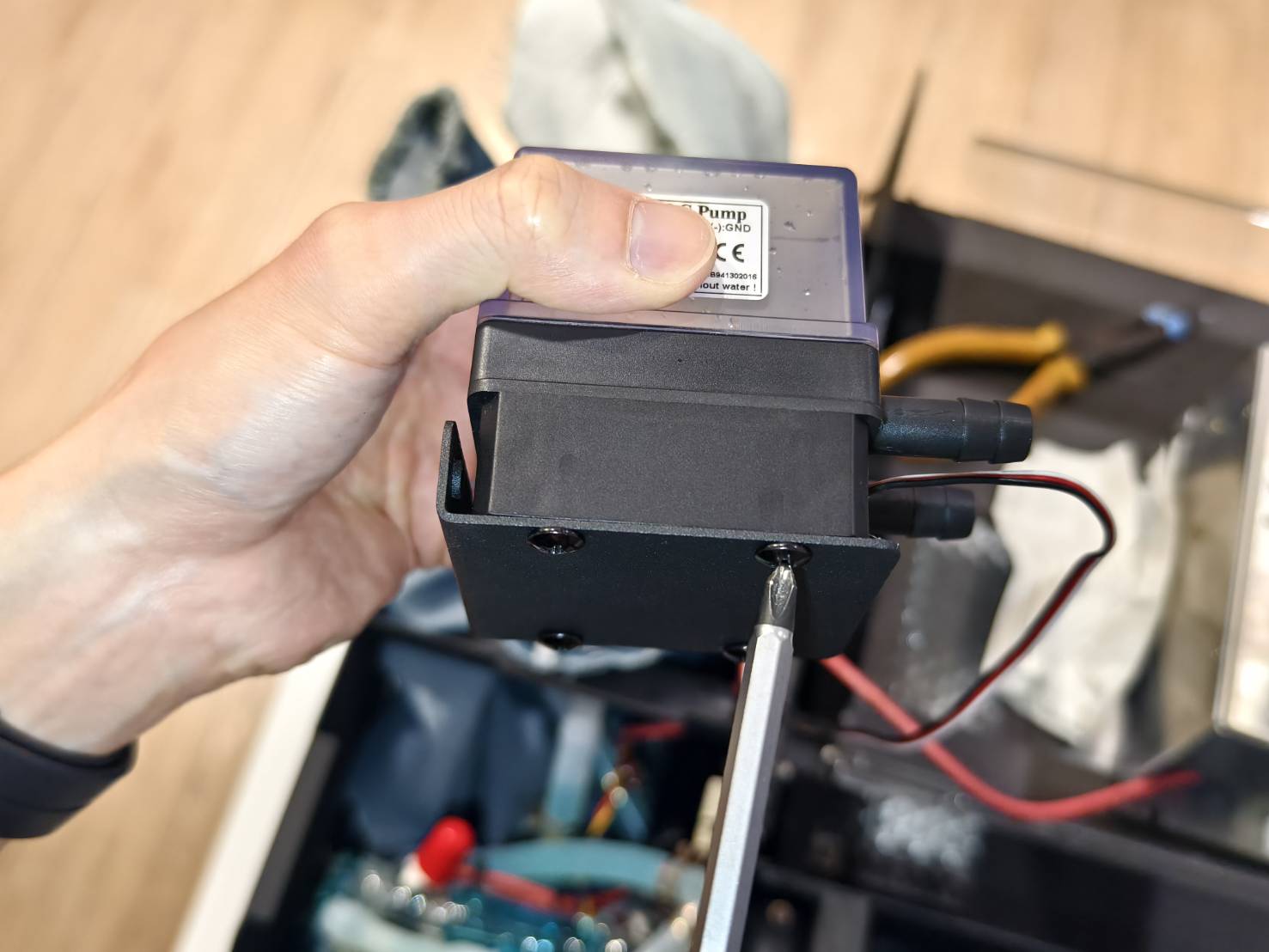

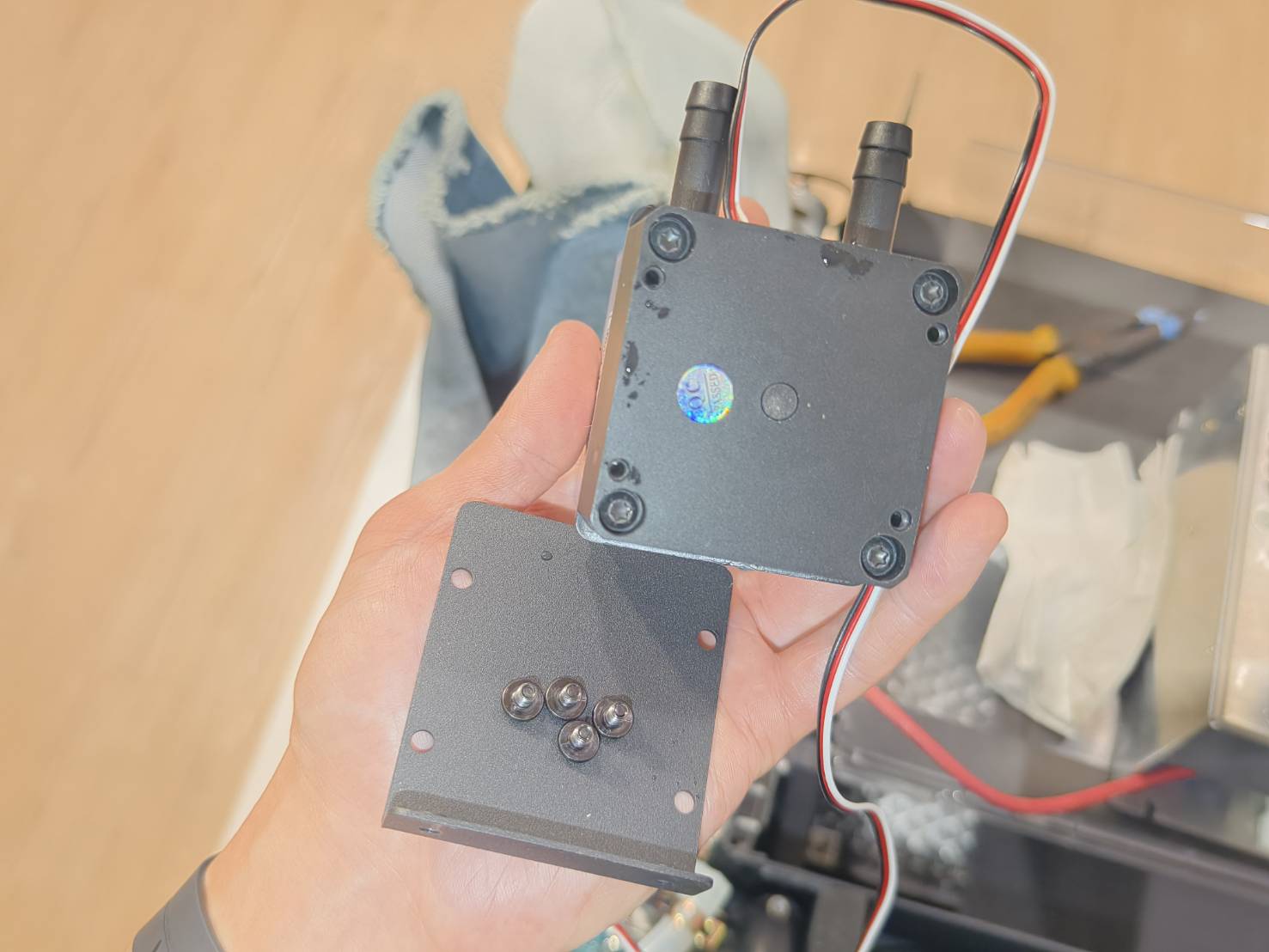

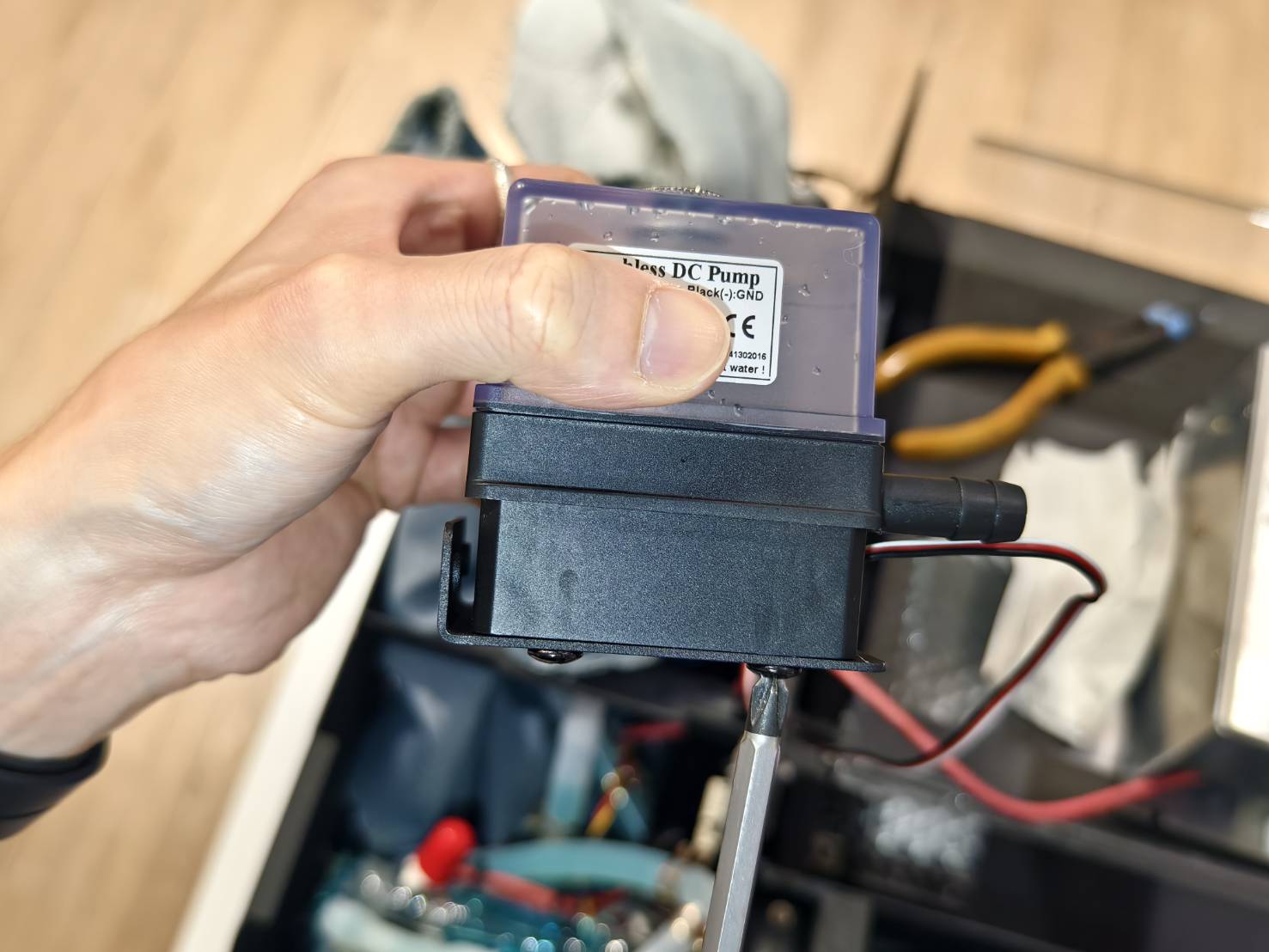

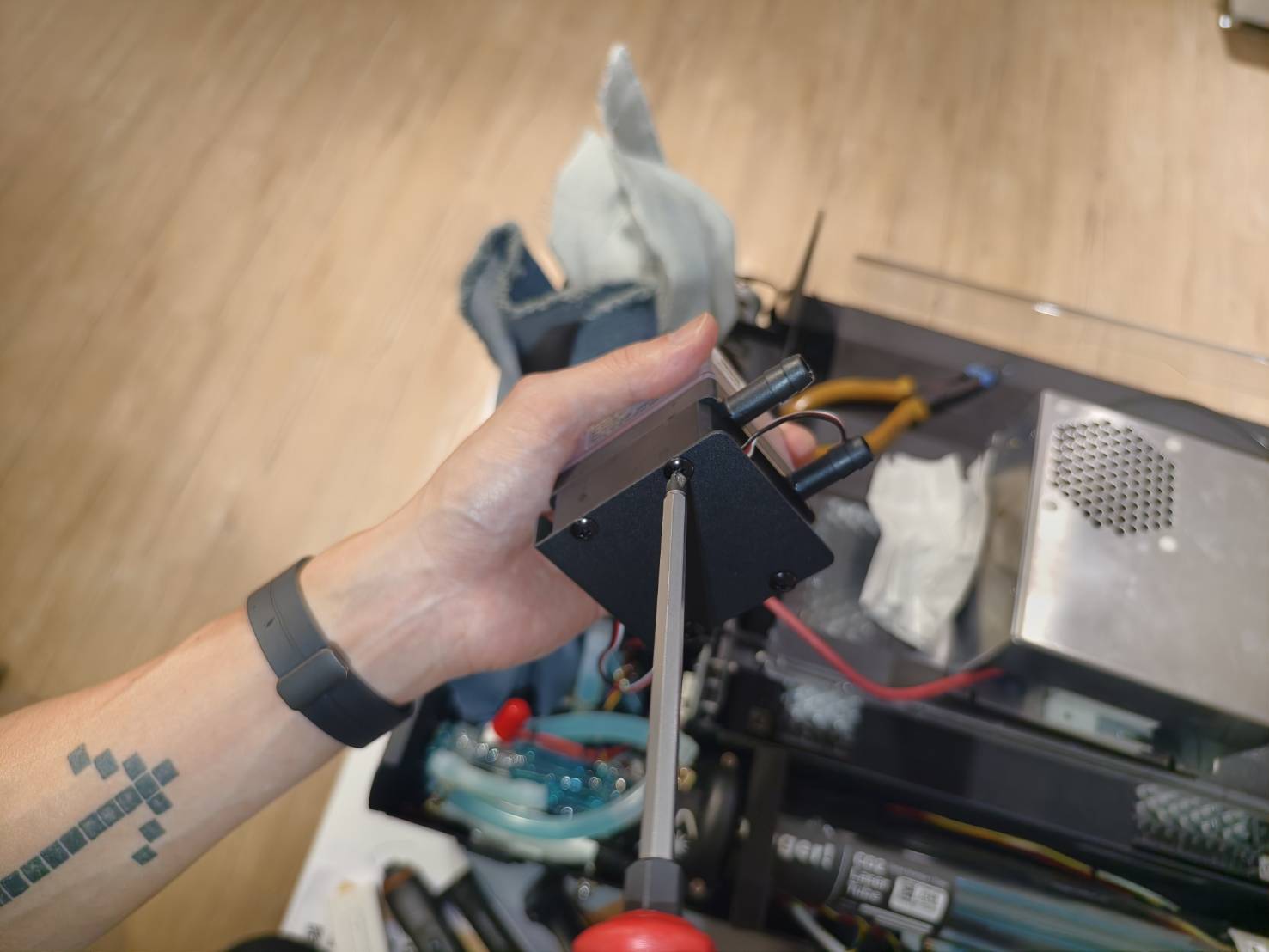

• Remova o suporte da bomba.



Passo 12

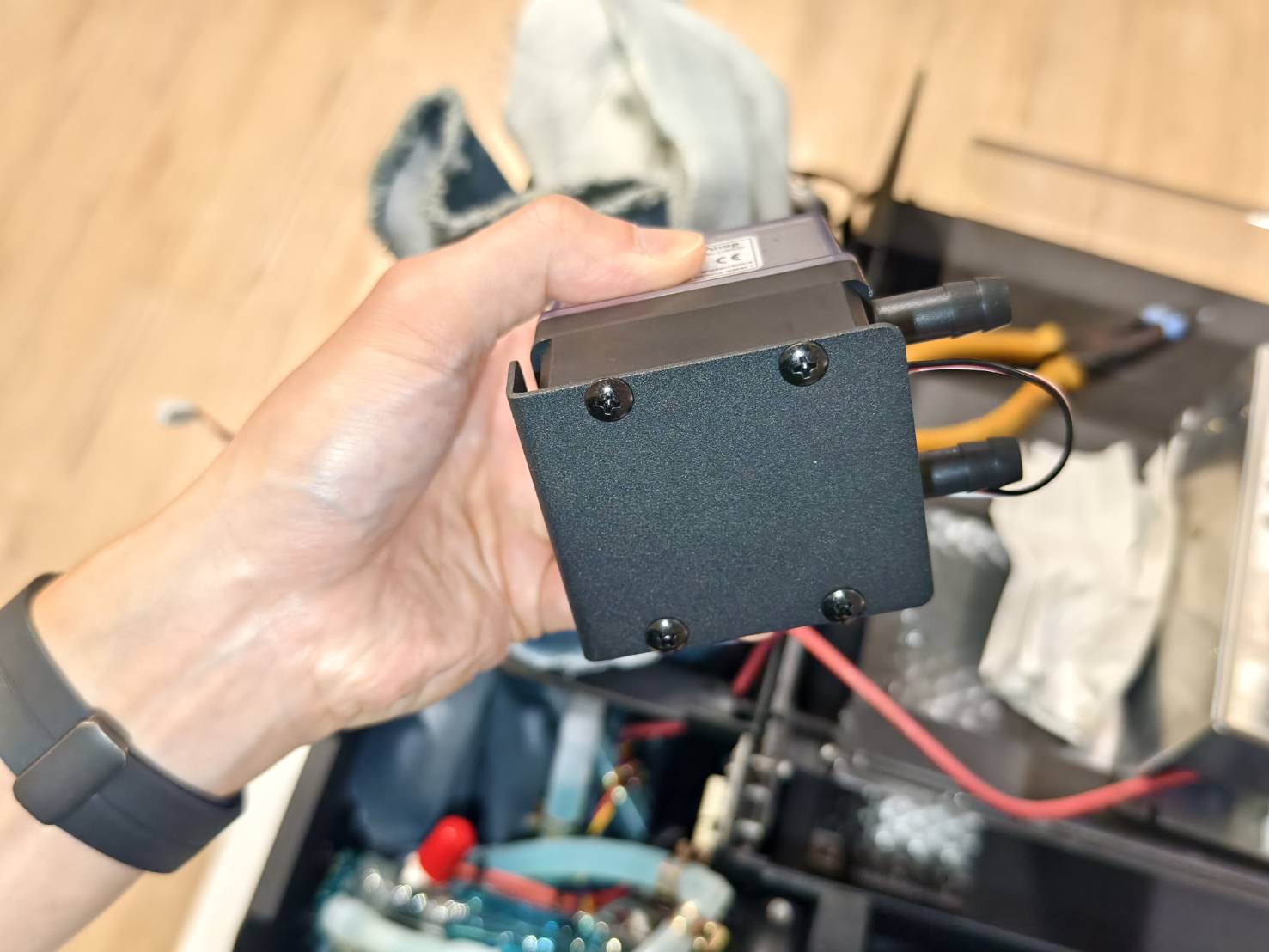

Reinstale o suporte na nova bomba de água.

Passo 13

• Conecte as mangueiras de água à nova bomba de água.

• Se você notar que a mangueira de água está dobrada como no vídeo, tente torcer a mangueira de água para desentortá-la.

Passo 14

• Remova os panos e parafuse a bomba de água na estrutura.

• Conecte o cabo da bomba à placa principal.

Passo 15

Posicione a fonte de alimentação do laser em seu lugar.

Passo 16

Fixe a fonte de alimentação com os quatro parafusos.

Passo 17

Conecte os cabos à fonte de alimentação do laser.

Passo 18

Conecte o cabo Type-C à placa principal. Certifique-se de que o ponto branco no cabo esteja voltado para baixo.

Passo 19

Reinstale a tampa metálica frontal. Certifique-se de que o ponto branco do cabo Type-C esteja voltado para cima, conforme mostrado no vídeo.

Etapa 20

Adicione água ao sistema.
[4-8 Substituição da Água de Resfriamento]
