#913 Detecção de Fluxo de Ar Anômalo

FLUX Support Team
  • Atualizado

Possíveis Causas:

  1. Anomalia do sistema (Atualize o firmware, restaure as configurações de fábrica ou regrave o cartão SD).
  2. Tubo de ar dobrado ou danificado.
  3. A junção em T transparente (conexão em T) no sensor está dobrada ou danificada.
  4. Falha da placa-mãe.
  5. Falha da placa adaptadora da bomba de ar.
  6. Bomba de ar muito fraca.
  7. Bomba de ar muito forte (Baixa probabilidade).

Etapa 1

  • Substitua o filtro da bomba de ar na lateral da máquina.IMG20250508171210.jpg

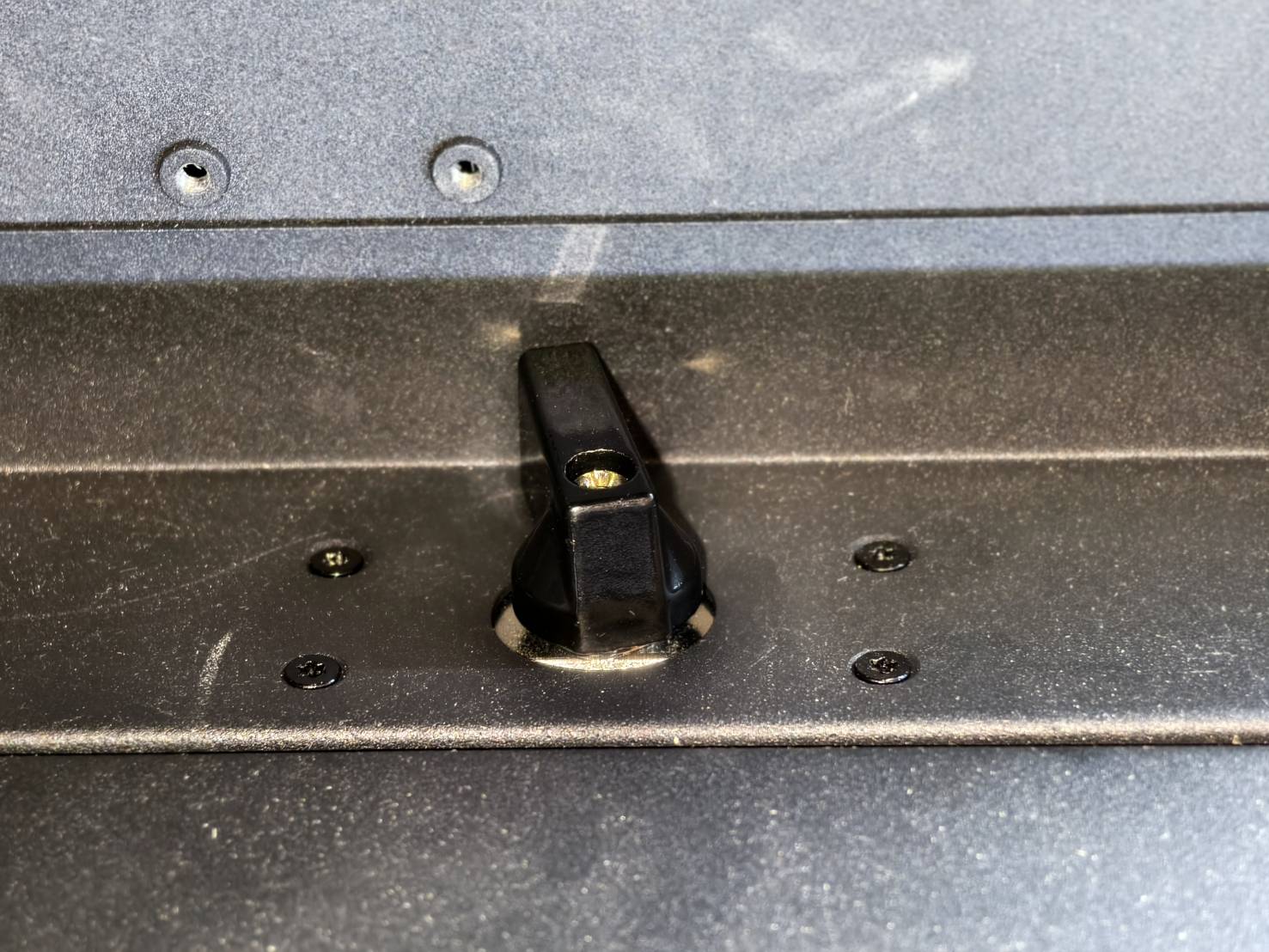

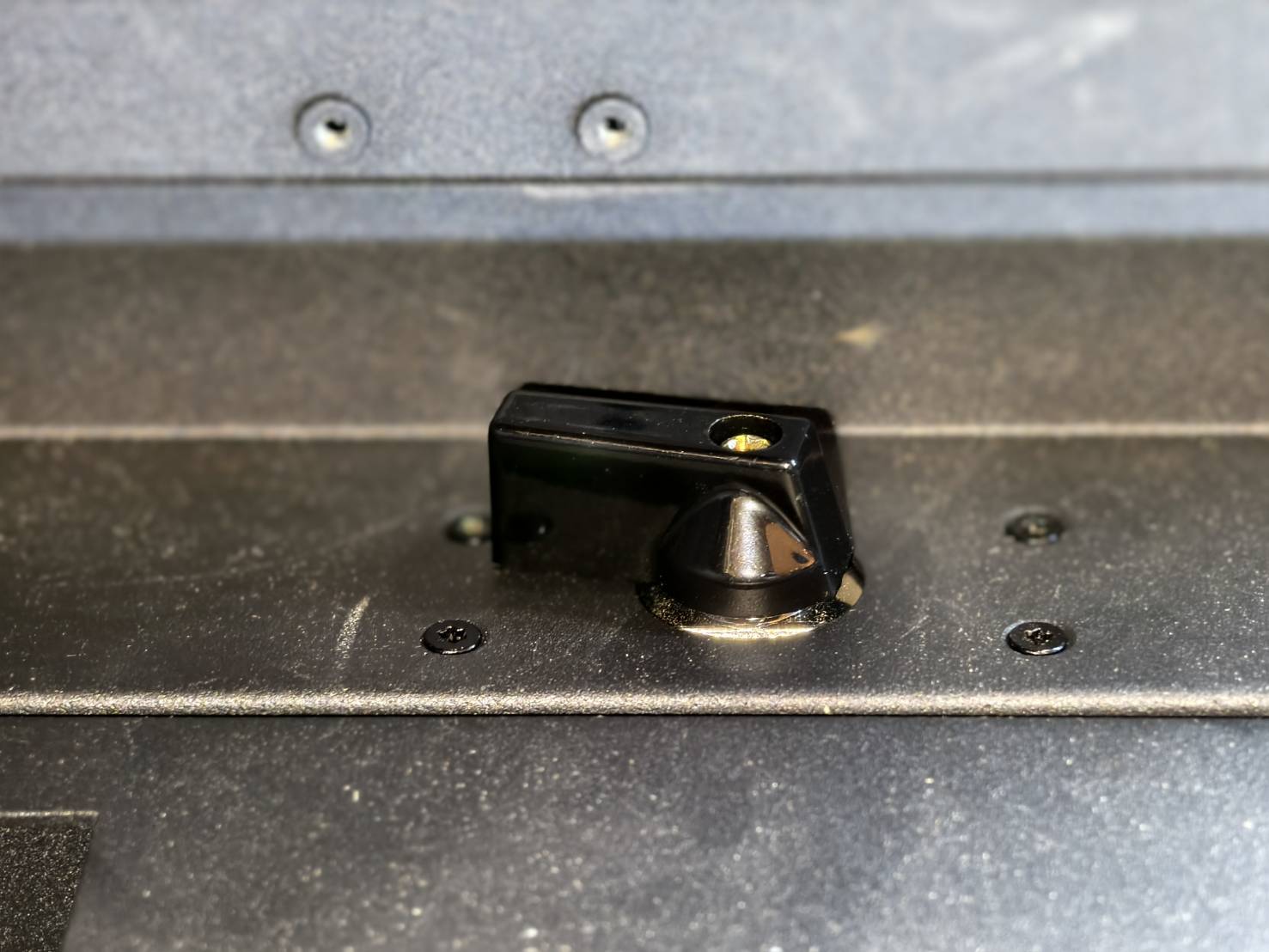

  • Certifique-se de que a válvula de ar esteja na posição ABERTA.

    Aberta

    Fechada
  • Execute um teste de fluxo de ar.



Avalie o resultado do teste e determine a próxima etapa:

  • O valor está dentro da faixa normal >> Etapa 3.1
  • O valor NÃO está dentro da faixa normal >> Etapa 2

Etapa 2

Verifique se o ar que sai do bocal da cabeça do laser está normal.

  • Clique em "Ação ➜ Bomba de Ar" no painel da máquina.
  • Coloque sua mão ou um pedaço de papel sob o bocal da cabeça do laser para verificar se o fluxo de ar está normal.

Avalie o resultado do teste e determine a próxima etapa:

  • Sim, o ar está saindo >> Etapa 3

Etapa 2.1

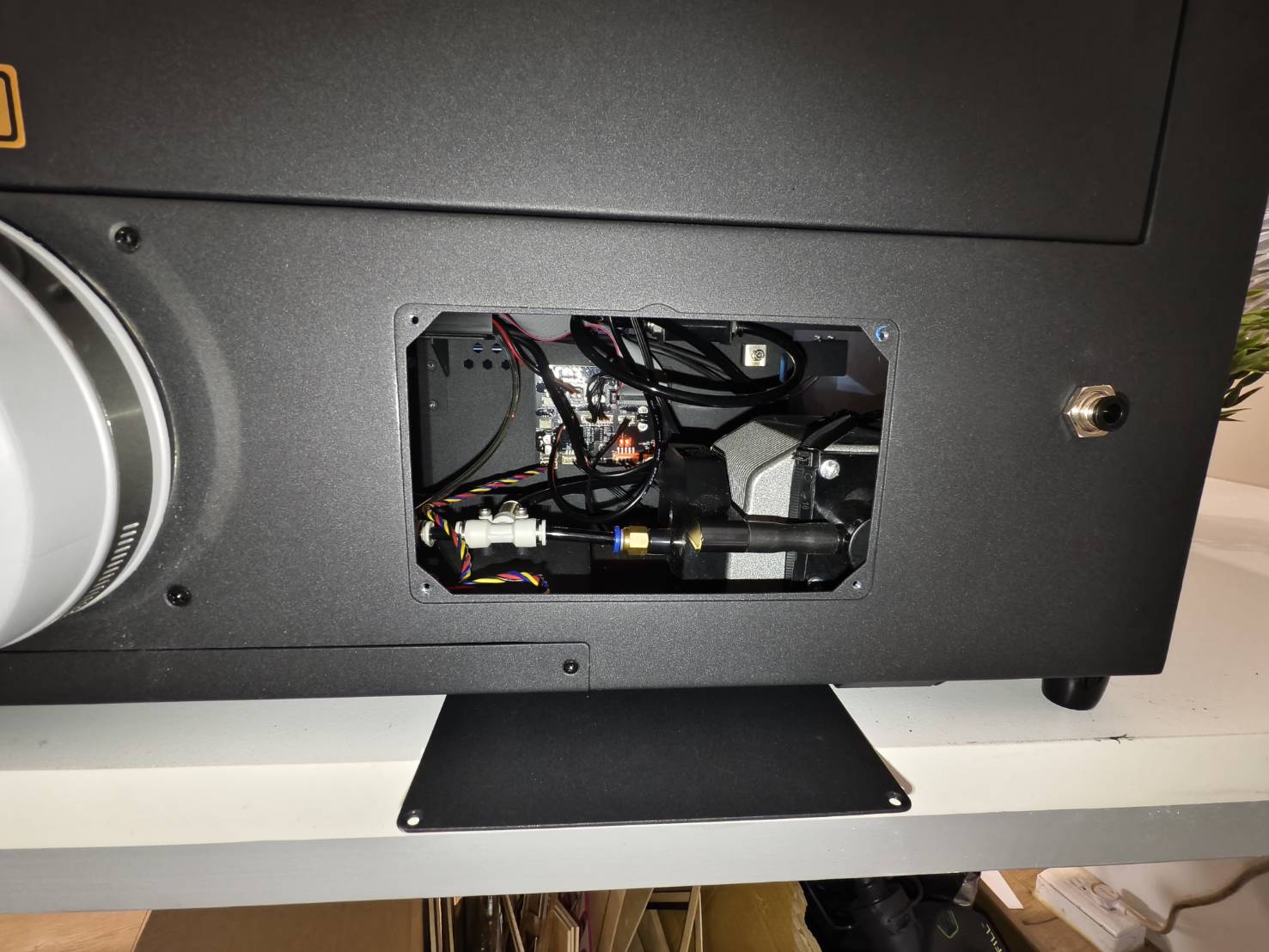

Remova a tampa lateral da máquina e verifique se a fiação e a junção em T estão conectadas corretamente.

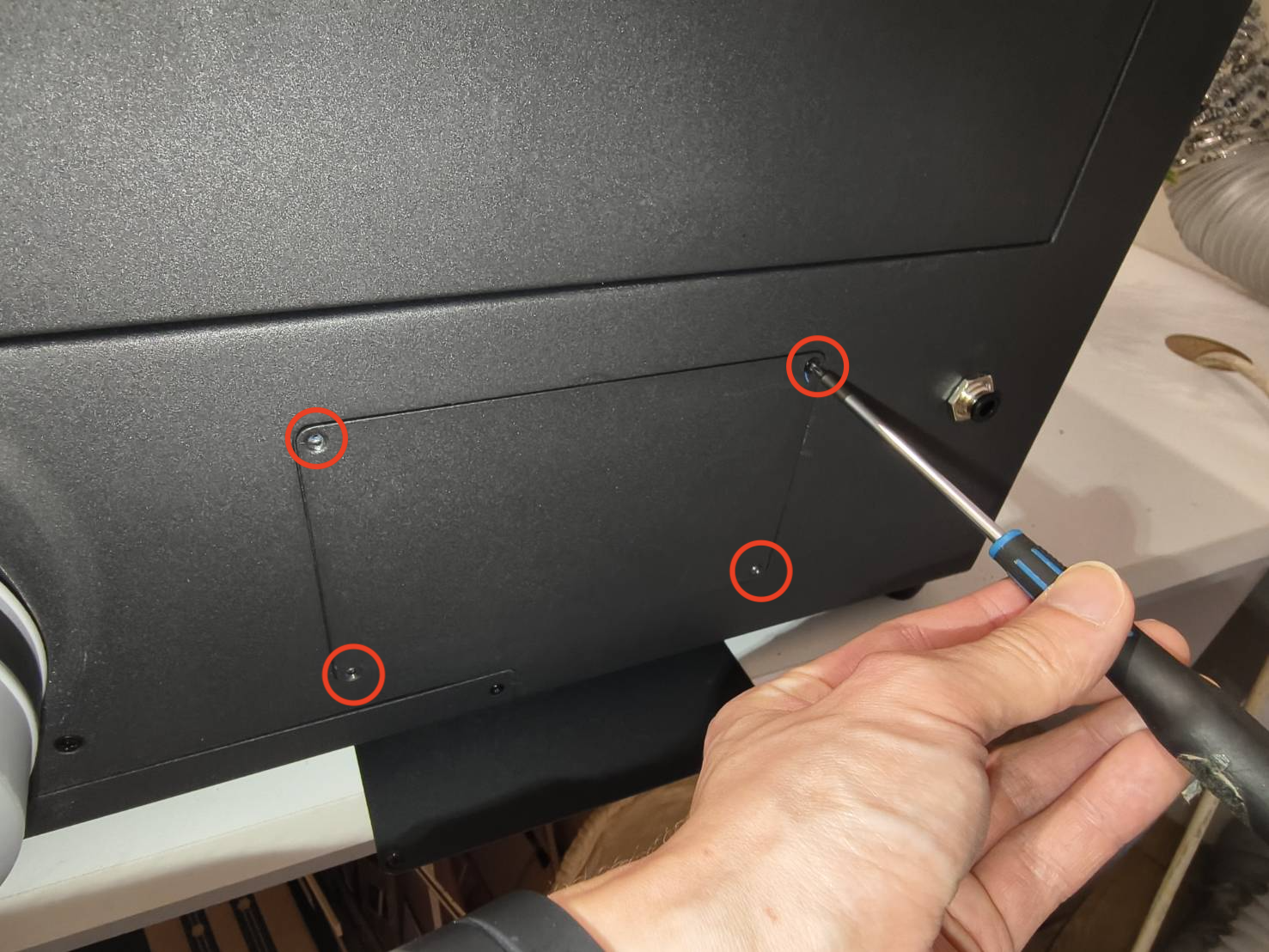

  • Solte os parafusos Phillips na lateral para abrir a tampa lateral.

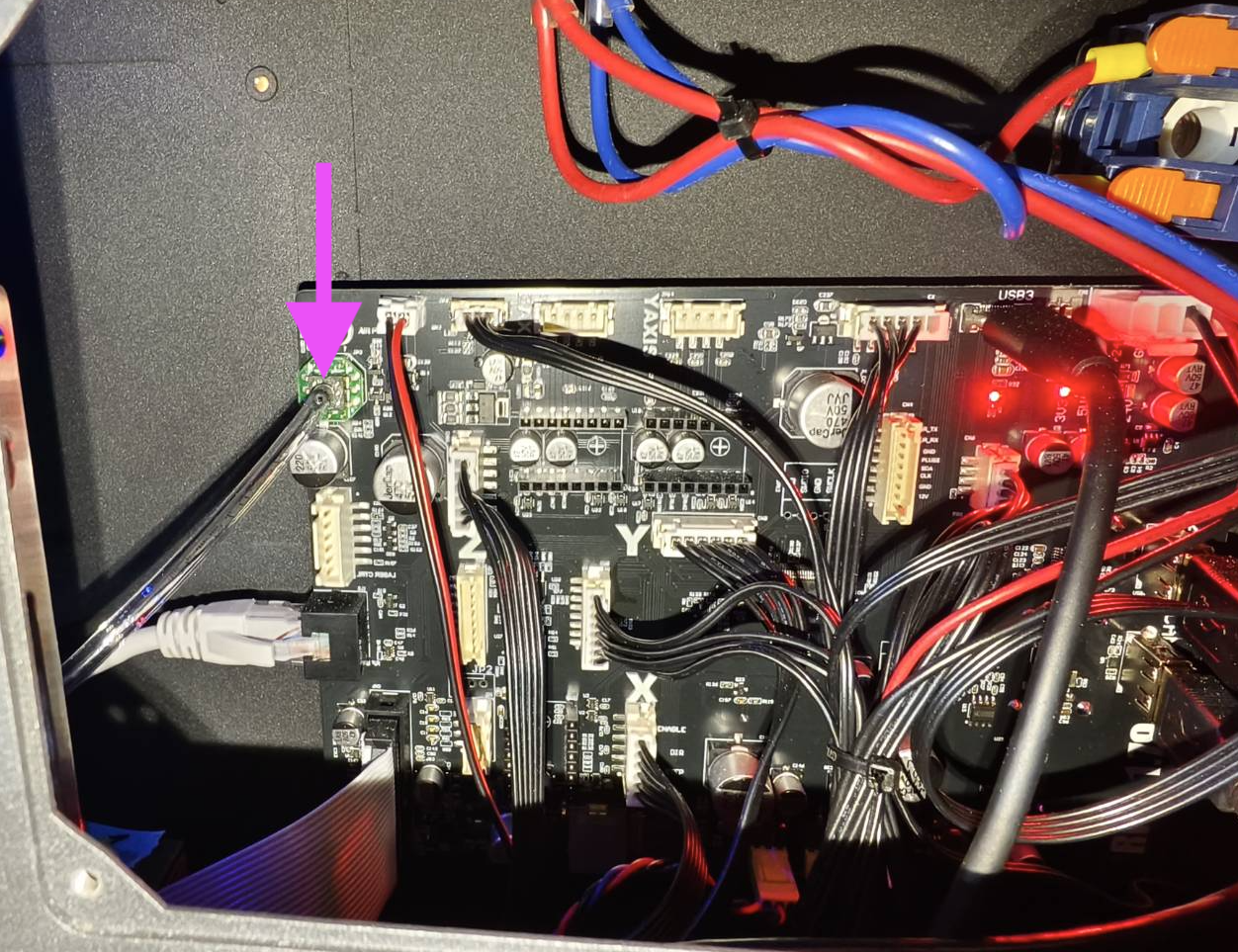

  • Verifique ou reconecte os fios da bomba de ar na placa principal (Por favor, desligue a máquina primeiro).


  • Desmonte a tampa traseira e verifique se as conexões do tubo de ar estão soltas ou dobradas.

  • Verifique o tubo de ar na cabeça do laser.

    O tubo de ar no bocal está dobrado O tubo de ar na corrente está dobrado



  • Ligue a máquina e clique em "Ação ➜ Bomba de Ar" para verificar se a função de sopro de ar está normal.

Avalie o resultado do teste e determine a próxima etapa:

  • Sim, o ar está saindo >> Etapa 3

Etapa 2.2

Restaure a máquina para as configurações de fábrica e teste se o ar sopra pelo bocal do laser.

(Início Máquina Próxima Página Restaurar Padrões de Fábrica Sim)


Avalie o resultado do teste e determine a próxima etapa:

  • Sim, o ar está saindo >> Etapa 3

Etapa 2.3

Atualize o firmware para a versão mais recente e teste se o ar sopra pelo bocal do laser.
4-7 Atualização de Firmware




Avalie o resultado do teste e determine a próxima etapa:

  • Não, NENHUM ar está saindo >> Entre em contato com o Atendimento ao Cliente
    • Possíveis Causas:
      1. Falha na bomba de ar, necessita substituição.
      2. Falha na placa-mãe, necessita substituição.
      3. Falha na placa adaptadora da bomba de ar, necessita substituição.

Etapa 2.4

Habilite o "Teste de Velocidade do Fluxo de Ar" no painel da máquina e mova o cabeçote do laser para os quatro cantos da área de trabalho para verificar se o valor muda com o movimento.
Para habilitar o teste: Clique em "Máquina ➜ Configurações de Hardware ➜ Teste de Velocidade do Fluxo de Ar"

Como Habilitar o Teste de Velocidade do Fluxo de Ar



Demonstração:



Avalie o resultado do teste e determine a próxima etapa:

  • O valor está sempre dentro da faixa normal >> Etapa 2.5
  • O valor está sempre abaixo do mínimo >> Etapa 4
  • O valor está sempre acima da faixa máxima >> Etapa 5
  • O valor oscila entre normal e máximo >> Etapa 5

Etapa 2.5

Execute uma tarefa e observe se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalie o resultado do teste e determine a próxima etapa:

  • Não, o erro não aparece >> Problema Resolvido
    • Causa Possível:
      1. Ocorreu falha no sistema.

Etapa 3

Ative o valor do fluxo de ar no painel e mova o cabeçote laser pela área de trabalho para verificar se o valor muda durante o movimento do cabeçote laser.

Como ativar o Teste de Velocidade do Fluxo de Ar.



Demonstração:



Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está sempre dentro da faixa normal >> Etapa 3.1
  • O valor está sempre abaixo do valor Mín. >> Etapa 4
  • O valor está sempre acima da faixa Máx. >> Etapa 5
  • O valor varia entre o normal e o valor Máx. >> Etapa 5

Etapa 3.1

Execute uma tarefa e observe se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalie o resultado do teste e determine a próxima etapa:

  • Não, o erro não aparece >> A máquina está operando normalmente.

Etapa 3.2

Reconecte a conexão T transparente no sensor, depois execute uma tarefa para verificar se o erro persiste.

  • Abra a tampa lateral para inspecionar o interior da máquina.

  • Reconecte a conexão T transparente.



  • Execute uma tarefa e observe se o erro aparece.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Avalie o resultado do teste e determine a próxima etapa:

  • Não, o erro não aparece >> Problema Resolvido

    • Causa Possível:
      1. Conexão inadequada da conexão T transparente.

Etapa 3.3

Restaure a máquina para as configurações de fábrica e execute uma tarefa para verificar se o erro ocorre.

(Início Máquina Próxima Página Restaurar Padrões de Fábrica Sim)



Avalie o resultado do teste e determine a próxima etapa:

  • Não, o erro não aparece >> Problema Resolvido

    • Causa Possível:
      1. Falha do sistema.

Etapa 4

Reconecte a conexão T transparente e verifique o valor do fluxo de ar.

  • Abra a tampa lateral para inspecionar o interior da máquina.

  • Reconecte a conexão T transparente.



  • Ative o "Teste de Velocidade do Fluxo de Ar" e mova o cabeçote laser para verificar os valores.

Avalie o resultado do teste e determine a próxima etapa:

  • O valor está sempre dentro da faixa normal >> Etapa 4.3
  • O valor está sempre abaixo do mínimo >> Etapa 4.1
  • O valor está sempre acima da faixa máxima >> Etapa 5
  • O valor oscila entre normal e máximo >> Etapa 5

Etapa 4.1

Verifique os tubos de ar e a junção T transparente quanto a vazamentos ou danos.

  • Verifique o tubo de ar na cabeça do laser.

    O tubo de ar no bocal está dobrado O tubo de ar na corrente está dobrado
  • Verifique se os conectores dos tubos de ar estão vazando. Reconecte se necessário.


  • Verifique o restante do percurso do tubo de ar.

    Visão Geral do Layout dos Tubos de Ar

Avalie o resultado do teste e determine a próxima etapa:

  • Os tubos de ar e a junção T estão normais >> Etapa 4.2

Etapa 4.2

Restaure a máquina para as configurações de fábrica e verifique se o valor do fluxo de ar retorna ao normal.

(Início Máquina Próxima Página Restaurar Padrões de Fábrica Sim)



Avalie o resultado do teste e determine a próxima etapa:

  • O valor está sempre dentro da faixa normal >> Etapa 4.3
  • O valor está persistentemente abaixo do mínimo >> Entre em contato com o Atendimento ao Cliente
    • Possíveis Causas:
      1. Falha na bomba de ar, necessita substituição.
      2. Falha na placa-mãe, necessita substituição.
      3. Falha na junção T, necessita substituição.
  • O valor está sempre acima da faixa máxima >> Etapa 5
  • O valor oscila entre normal e máximo >> Etapa 5

Etapa 4.3

Execute uma tarefa e observe se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalie o resultado do teste e determine a próxima etapa:

  • Não, o erro não aparece >> Problema Resolvido
    • Possíveis Causas:
      1. Falha do sistema.
      2. Conexão inadequada da junção T.

Etapa 5

Abra a tampa lateral e verifique se os tubos de ar pretos apresentam dobras ou torções.

  • Abra a tampa lateral para inspecionar o interior da máquina.

  • Verifique a junção T.


  • Verifique os conectores dos tubos de ar quanto a vazamentos. Reconecte se necessário.

  • Verifique o restante do percurso do tubo de ar.

    Visão Geral do Layout dos Tubos de Ar

Avalie o resultado do teste e determine a próxima etapa:

  • Sem dobras nos tubos de ar >> Etapa 6
  • Dobras encontradas nos tubos de ar >> Etapa 5.1

Etapa 5.1

Tente endireitar a parte dobrada do tubo de ar e teste o valor do fluxo de ar.
NÃO corte o tubo de ar. Esta etapa é apenas para aplicar força para endireitá-lo.



Avalie o resultado do teste e determine a próxima etapa:

  • O valor está sempre dentro da faixa normal >> Etapa 5.2
  • O valor está persistentemente abaixo do mínimo >> Etapa 4

Etapa 5.2

Execute uma tarefa e observe se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalie o resultado do teste e determine a próxima etapa:

  • Não, o erro não aparece >> Problema Resolvido
    • Causa Possível:
      1. O tubo de ar estava dobrado anteriormente, mas foi endireitado e reparado com sucesso.

Etapa 5.3

Restaure a máquina para as configurações de fábrica e observe se o erro ocorre novamente.

(Início Máquina Próxima Página Restaurar Padrões de Fábrica Sim)



Avalie o resultado do teste e determine a próxima etapa:

  • Não, o erro não aparece >> Problema Resolvido

    • Causa Possível:
      1. Falha do sistema.

Etapa 6

Restaure a máquina para as configurações de fábrica e verifique o valor do fluxo de ar.

(Início Máquina Próxima Página Restaurar Padrões de Fábrica Sim)



Avalie o resultado do teste e determine a próxima etapa:

  • O valor está sempre dentro da faixa normal >> Etapa 4.3
  • O valor está persistentemente abaixo do mínimo >> Etapa 4
  • O valor está sempre acima da faixa máxima >> Etapa 6.1
  • O valor oscila entre normal e máximo >> Etapa 6.1

Etapa 6.1

Desconecte a junção T transparente da placa principal e observe se o valor diminui.






Avalie o resultado do teste e determine a próxima etapa:

  • O valor diminui e permanece abaixo da faixa normal >> Entre em contato com o Atendimento ao Cliente
    • Falha na bomba de ar, necessita substituição.
    • O tubo de ar está dobrado em algum lugar e não pode ser visualizado.
    • Falha na placa principal, necessita substituição (Baixa probabilidade).
    • Falha na junção T, necessita substituição (Baixa probabilidade).

Entre em contato com o Atendimento ao Cliente

*As informações coletadas neste artigo, como fotos ou vídeos mostrando problemas da máquina, precisarão ser compartilhadas com seu distribuidor ou suporte técnico da FLUX.
