#922 Falha na Medição da Luz Vermelha

Descrição:

Funções como gravação de superfície 3D e medição de profundidade determinam a altura do objeto usando a câmera para capturar a posição dos pontos de laser vermelho. Se ocorrer uma falha de medição durante o processo de detecção de altura, uma mensagem de erro #922 Falha na Medição da Luz Vermelha será exibida. Se você encontrar este erro, siga as etapas de solução de problemas abaixo.

Possíveis Causas:

Etapa 1: Verificar material e ambiente circundante

Verificação do material:

Materiais reflexivos ou transparentes impedem que os pontos de laser vermelho foquem e formem imagem adequadamente, fazendo com que o sistema falhe em determinar a posição correta do ponto e resultando em falha na medição.

Materiais reflexivos ou transparentes comuns incluem: acrílico transparente/semitransparente, vidro, espelhos ou revestimentos metálicos brilhantes. Estes materiais não são adequados para medição de profundidade de gravação de superfície 3D. Se tais materiais precisarem ser utilizados, aplique uma camada de papel fosco preto ou escuro não reflexivo na superfície, ou use tinta spray à base de água. A superfície pode ser limpa após o processamento.

(Observação: O tratamento de superfície é necessário apenas durante a etapa de medição de altura da superfície 3D. Uma vez que o modelo 3D esteja concluído e o trabalho iniciado, a detecção de profundidade com luz vermelha não é mais necessária durante a gravação.)

Verificação da iluminação do ambiente:

Luz ambiente excessiva pode reduzir a visibilidade dos pontos de laser vermelho na captura da câmera, afetando a precisão da medição de profundidade. Ao realizar a medição de profundidade de superfície 3D, reduza a iluminação do ambiente ou cubra a janela de visualização da máquina com um pano preto para testar se a função funciona corretamente. Se a medição se normalizar, o problema provavelmente é causado por luz ambiente excessiva.

Observação: O pano preto é apenas para fins de solução de problemas. Não opere a máquina com o pano cobrindo durante a gravação real.

Etapa 2: Verificar a qualidade do ponto de laser vermelho

A qualidade do ponto de laser vermelho também afeta a precisão da medição de profundidade. Além da luz ambiente, o alinhamento óptico incorreto pode impactar significativamente a imagem do ponto de laser. Coloque uma folha de papel preto e consulte os exemplos abaixo para avaliar a qualidade do laser.

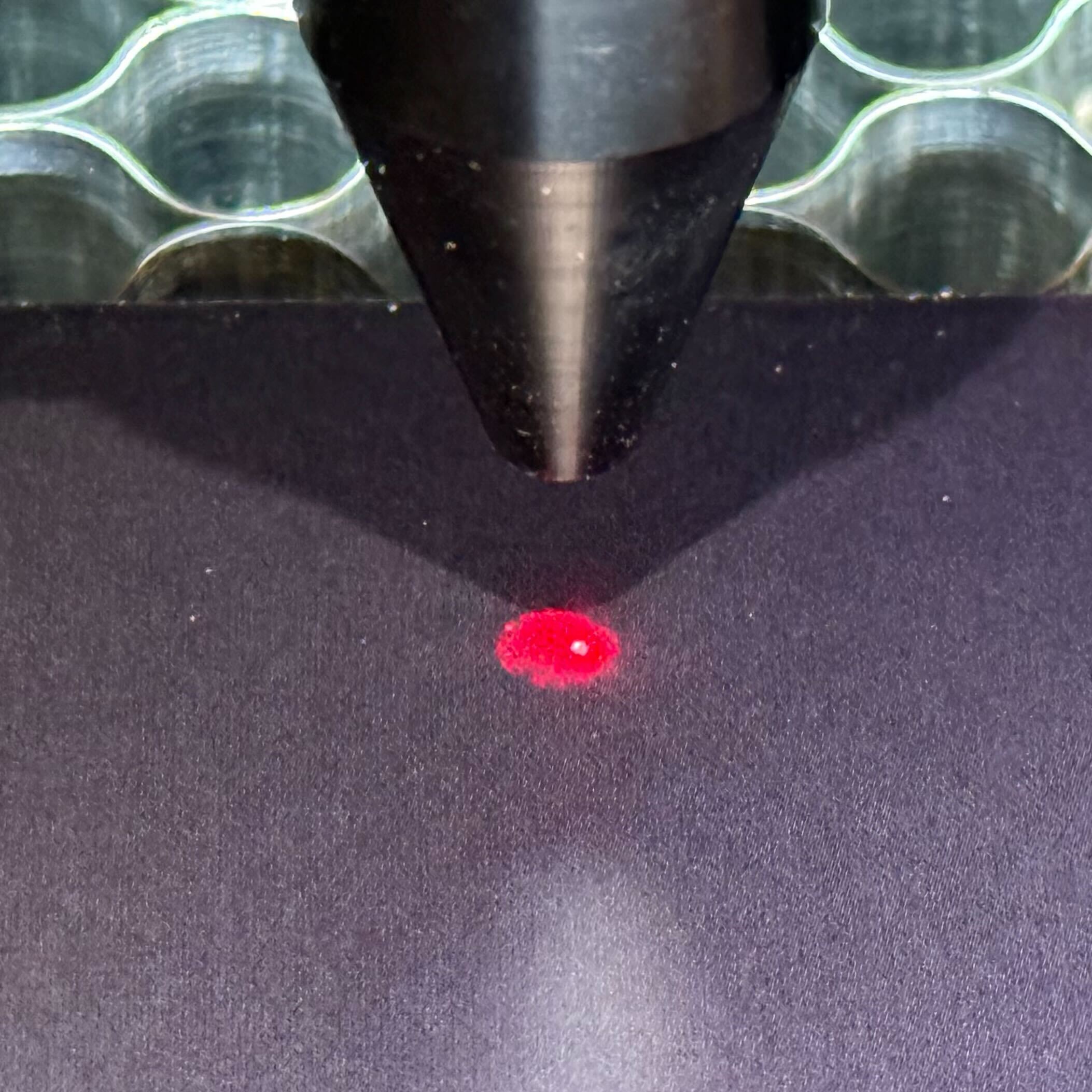

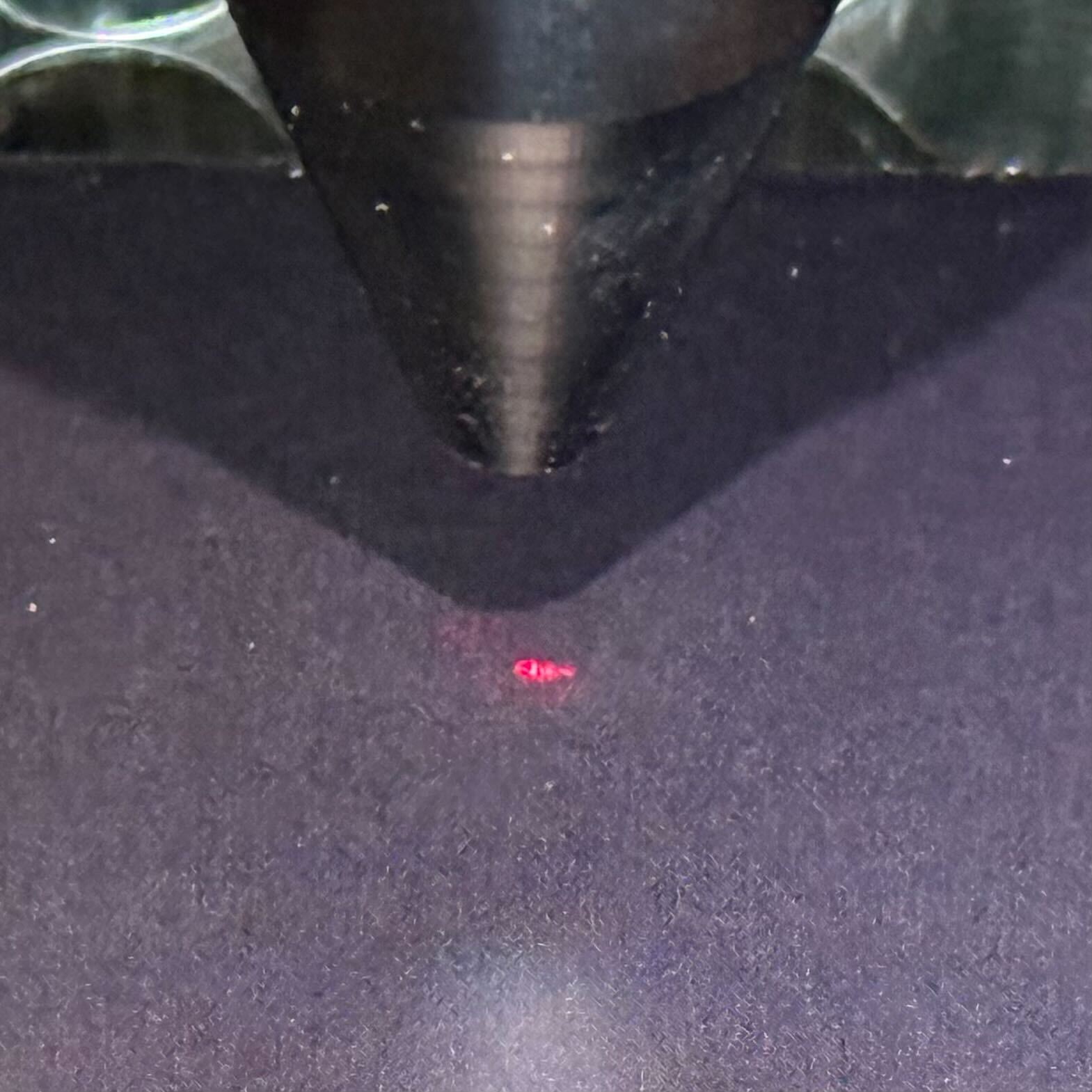

1. Boa qualidade do laser Forma do ponto completa, forte saturação de cor, centro brilhante nítido e halo aproximadamente elíptico.	2. Qualidade inadequada do laser Forma do ponto incompleta, saturação de cor fraca. Possíveis causas incluem desalinhamento do caminho óptico ou espelhos/lentes sujos.

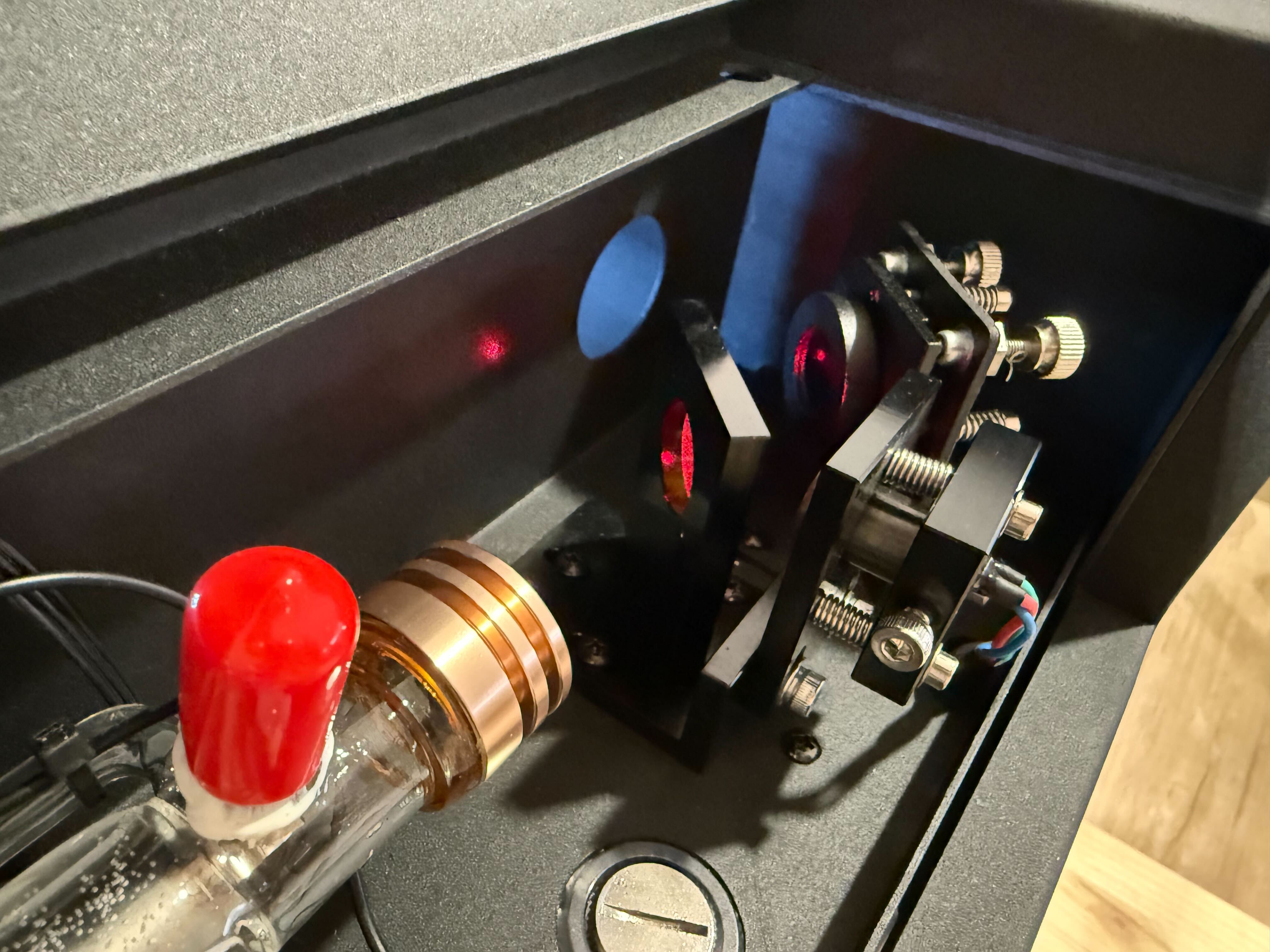

3. Laser vermelho não visível Verifique se o laser vermelho está habilitado: Painel da máquina → Máquina → Configurações de Hardware → Luz Vermelha Sempre Ligada. Se estiver habilitado mas o laser vermelho não estiver visível, abra a tampa traseira da máquina e verifique se o laser vermelho liga.

Para alinhamento incorreto do caminho óptico, consulte este artigo: 4-14 Ajuste do Caminho Óptico da Luz Vermelha

Para limpeza de espelhos ou lentes, consulte este artigo: 4-4 Limpeza de Lentes

Etapa 3: Falha no módulo da câmera

Este cenário é menos comum. Entretanto, se o problema persistir após concluir todas as etapas acima e o #922 Falha na Medição da Luz Vermelha erro ainda aparecer, prossiga com a solução de problemas do módulo da câmera.

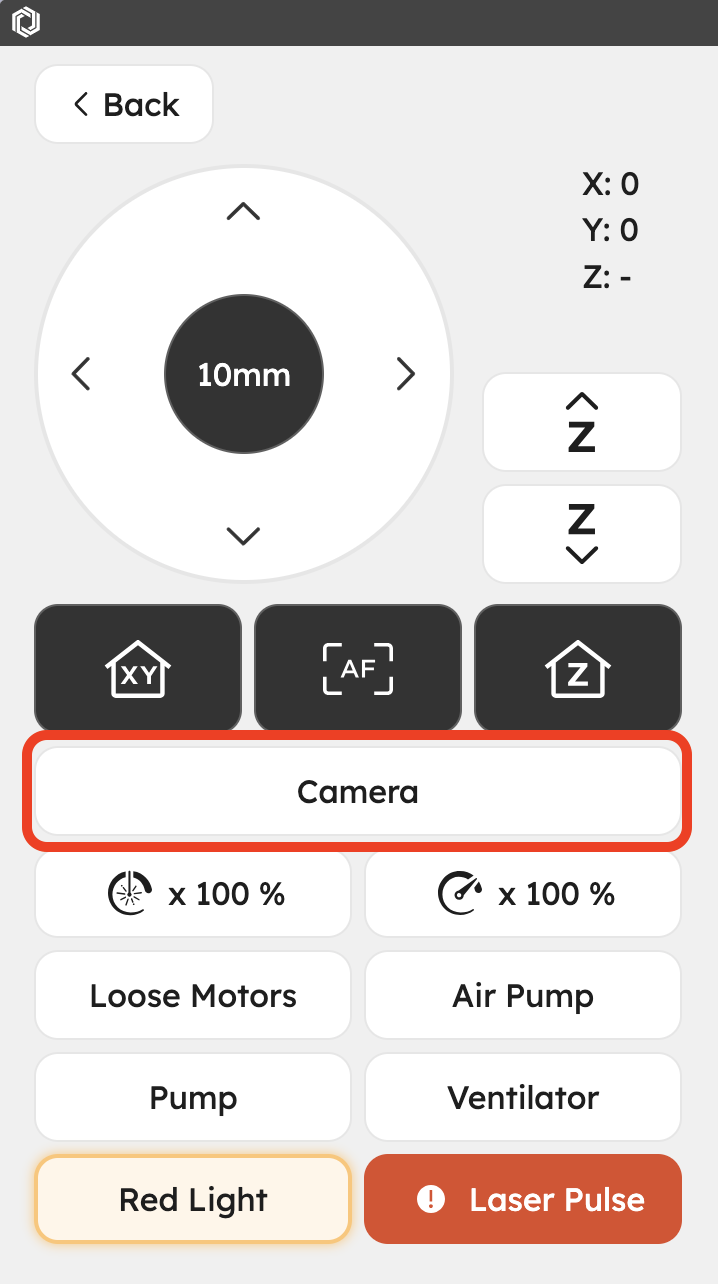

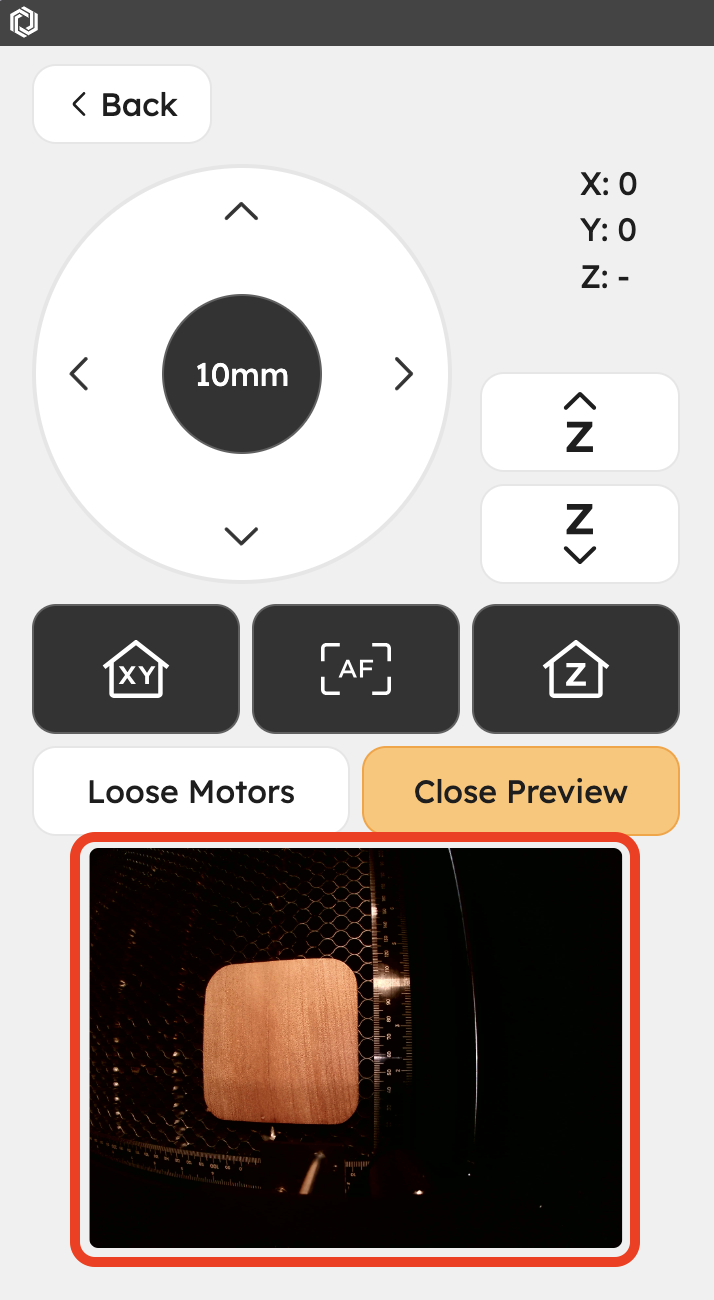

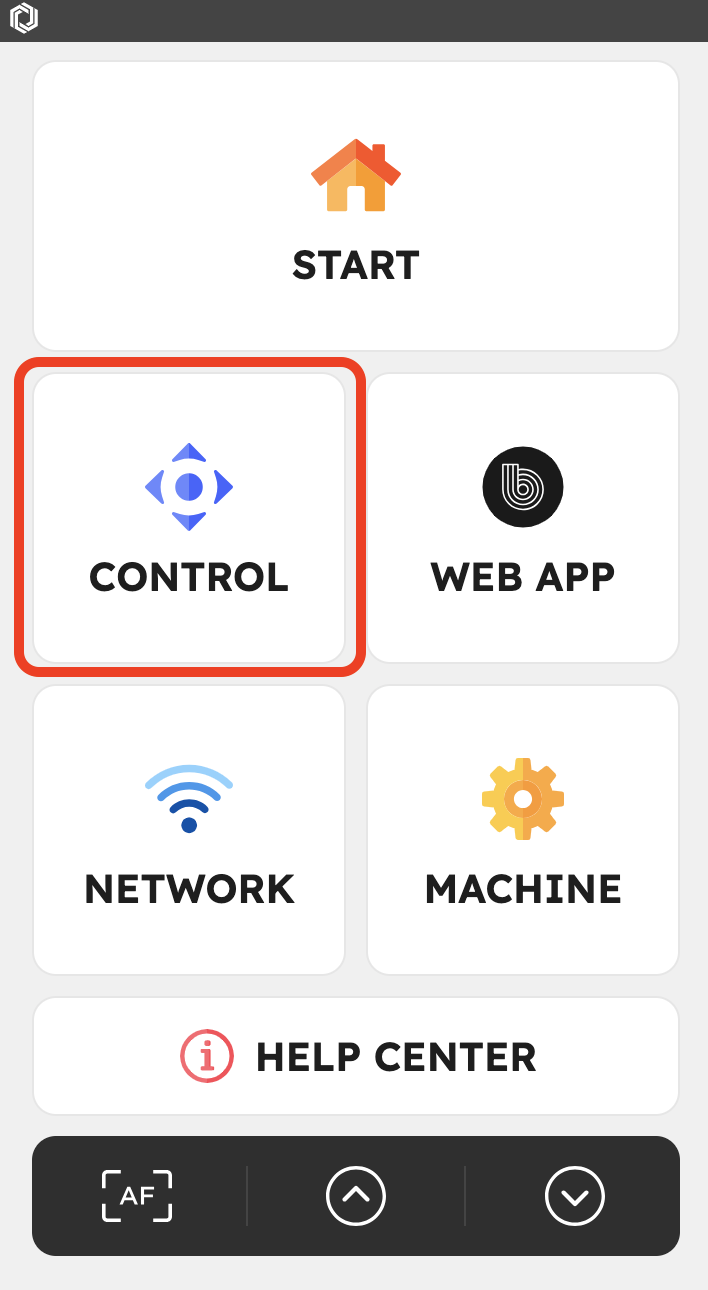

No painel da máquina: Máquina → Ações → Câmera, verifique se a imagem da câmera é exibida.

Contatar Suporte

• Se o problema persistir após todas as etapas de solução de problemas, entre em contato com o suporte oficial da FLUX. [Contatar Suporte]

As informações coletadas neste artigo, como fotos ou vídeos mostrando problemas da máquina, podem precisar ser compartilhadas com distribuidores ou suporte técnico da FLUX.
