Como as causas da Anormalidade de Homing #904 são relativamente complexas, observe que a leitura deste artigo pode não resolver imediatamente seu problema. No entanto, seguindo cuidadosamente os passos abaixo, você coletará informações valiosas para ajudar a equipe FLUX a identificar o problema com mais eficácia.
Possíveis Causas:
Falha do sistema (Atualizar firmware).
Falha da placa-mãe.
Falha da chave fim de curso.
Trilho guia enferrujado ou danificado.
Eixo X desnivelado.
Falha da caixa do driver (Chip do driver).
Falha do motor de passo.
Falha da placa de desenho (Baixa probabilidade).
Falha do cabo (Cabo de controle do driver e cabo de alimentação do driver) (Baixa probabilidade).
Ferramentas

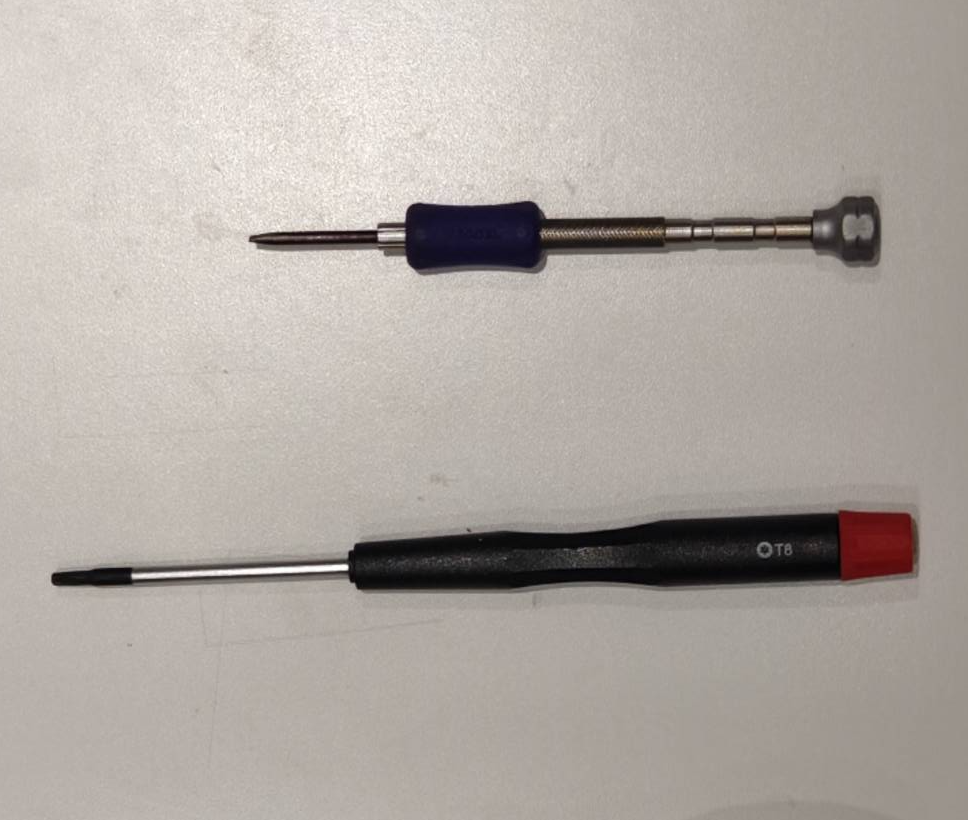

Chave Torx T8 (Opcional)
Chave de fenda comum (Opcional)
Passo 1 - Verificar manualmente se o cabeçote laser se move suavemente:
Desligue a máquina e desconecte o cabo de alimentação.
Mova manualmente o cabeçote laser para os quatro cantos.
Confirme seu resultado e determine a próxima ação:
Possível Causa: Os trilhos-guia podem estar enferrujados.
Exemplos de fotos ou vídeos necessários para relatar o problema:
Trilho-guia do eixo X:
Eixo óptico do eixo Y - Esquerdo:
Eixo óptico do eixo Y - Direito:
Etapa 2 - Descartar problemas de firmware:
A instalação inadequada do firmware pode, às vezes, causar anomalias no homing. Atualizar o firmware novamente pode ajudar a descartar rapidamente anomalias de firmware.
Siga as etapas em 4-7 Atualização de Firmwarepara garantir que esteja atualizado para a versão mais recente.
Após a conclusão da atualização, tente fazer o referenciamento novamente.
Confirme seu resultado e determine a próxima ação:
Sim, a máquina fez o referenciamento com sucesso >> Problema resolvido.
Causa Possível: 1. Falha na fonte de alimentação do laser, substituição necessária.
Etapa 3.1 - Verificar os LEDs da Caixa de Driver
Verifique as luzes LED verdes nas três Caixas de Driver. Durante o modo de espera, elas estão pisceo constantemente? (Piscar durante o modo de espera é operação normal)
Confirme seu resultado e determine a próxima ação:
Apagado ou constantemente aceso >> Grave um vídeo da falha de referenciamento e do estado das luzes indicadoras >> Entre em contato com o Atendimento ao Cliente para relatar o problema.
Possíveis Causas: 1. Falha na Caixa do Driver. 2. Falha no Cabo de Sinal do Driver (Driver para placa-mãe). 3. Falha no Cabo de Alimentação do Driver (Driver para fonte 48V e motor).
Etapa 3.2 - Confirmar a fiação e os parâmetros da Caixa de Driver
Confirme se a fiação está normal e não está solta. Se algo estiver solto, consulte os vídeos abaixo para reconectar.

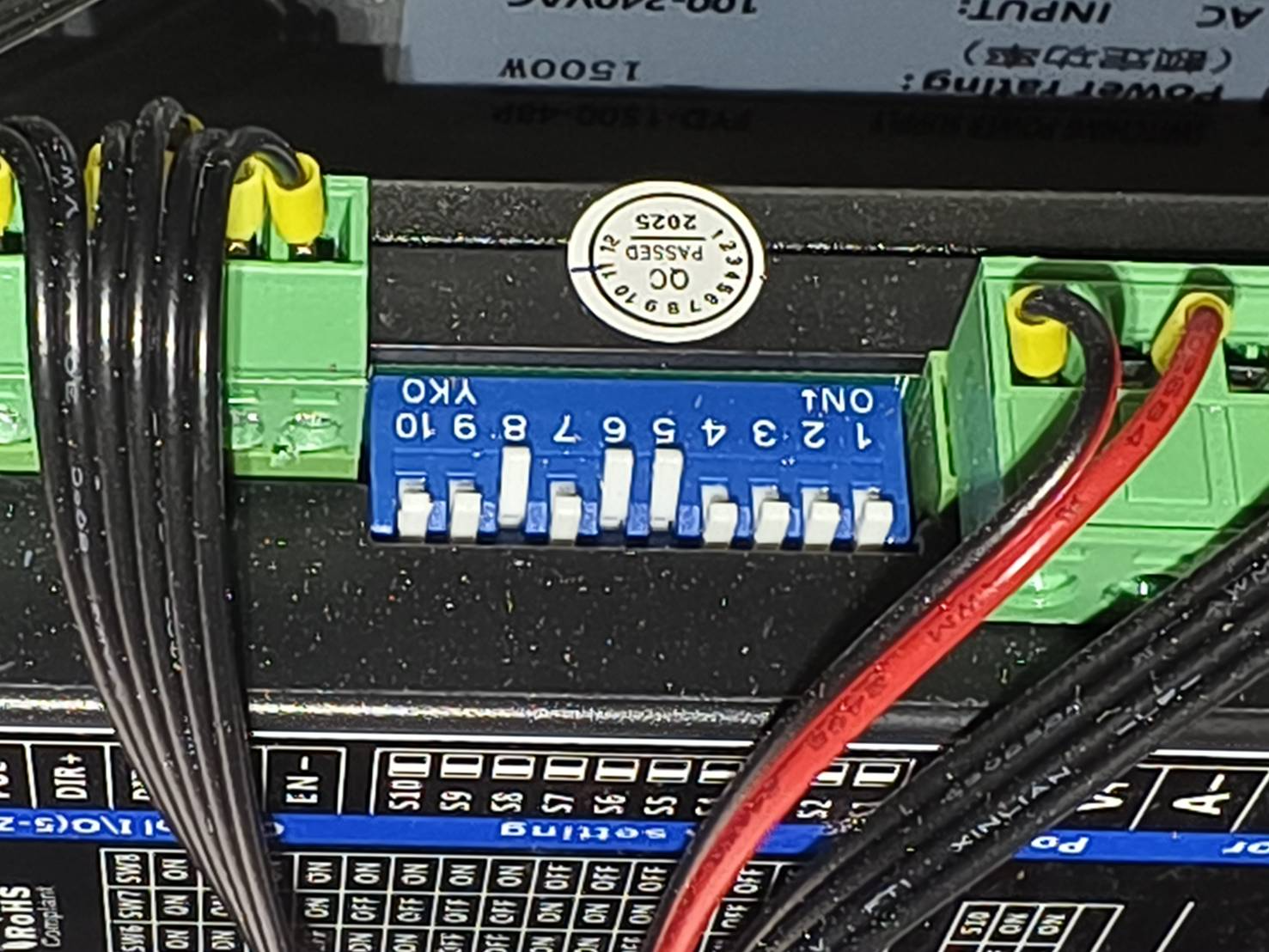

Confirme os parâmetros da Caixa do Driver. Na área central de cada caixa do driver, há chaves DIP brancas usadas para definir parâmetros.

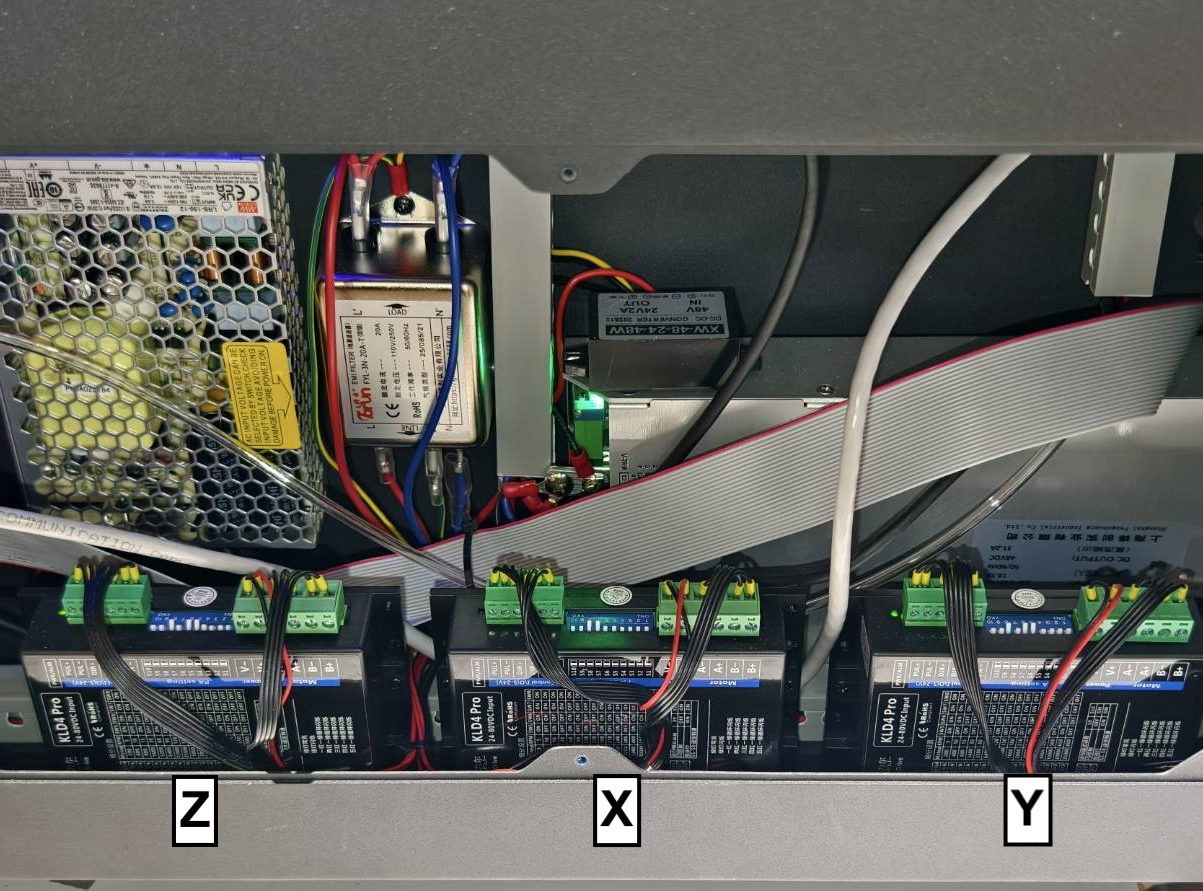

As três caixas de driver são para o eixo Z (esquerda), eixo X (centro) e eixo Y (direita).
Configurações de parâmetros: As posições das chaves devem corresponder aos exemplos abaixo. Os eixos Z e Y compartilham os mesmos parâmetros, enquanto o eixo X é diferente.

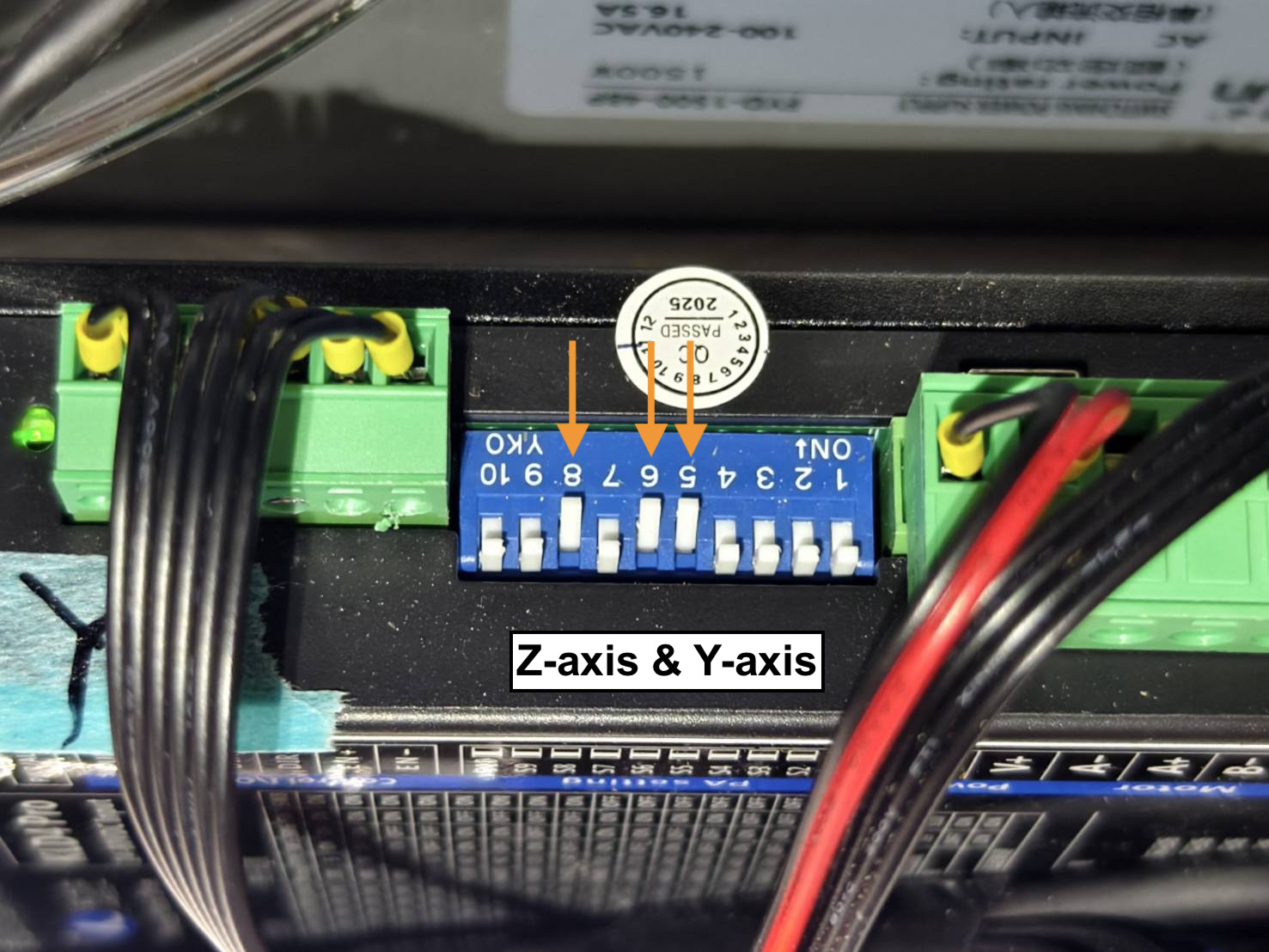

Eixo Z e Eixo Y

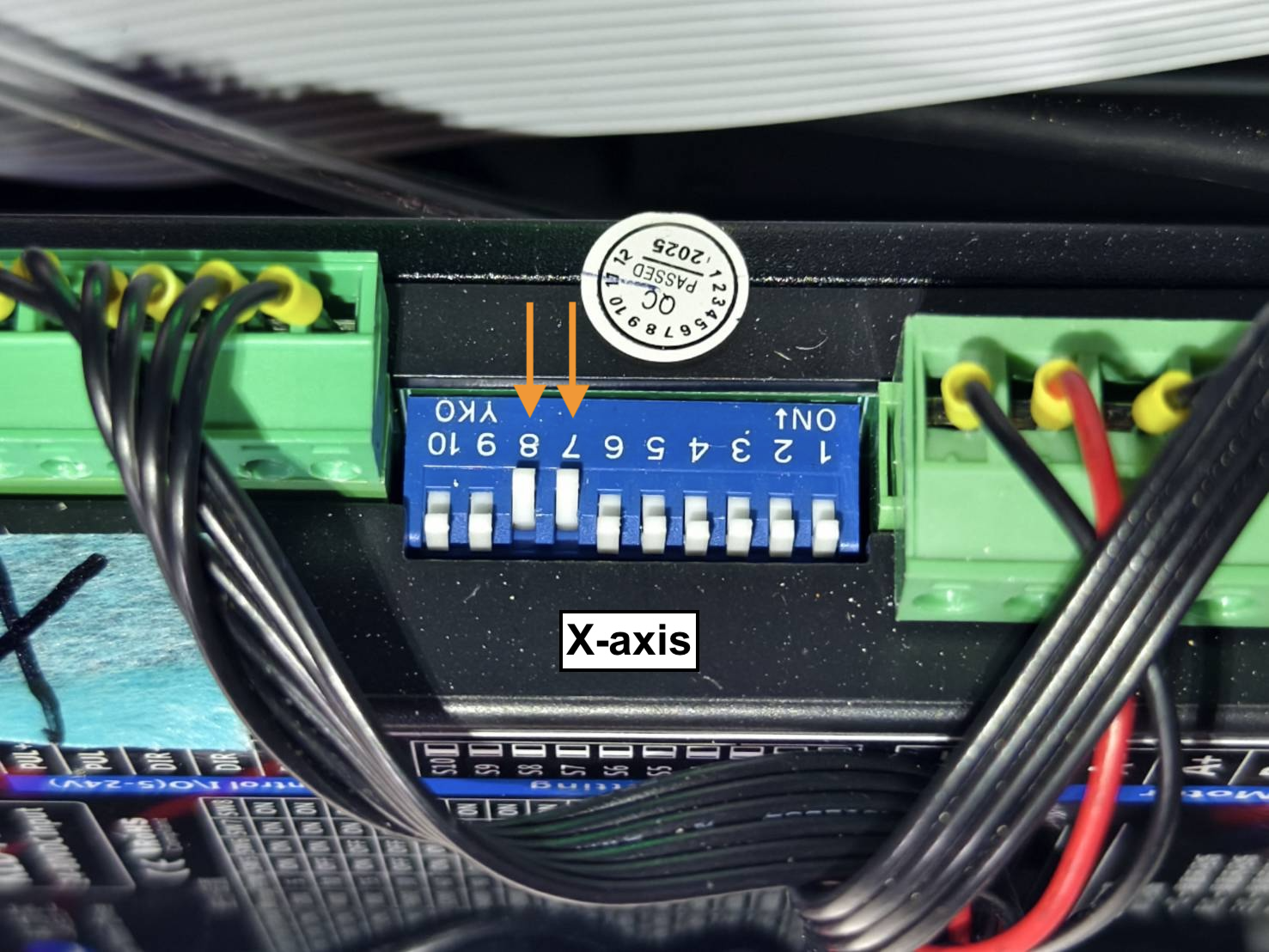

Eixo X
5, 6, 8 = ON
7, 8 = ON
Após confirmar, teste o referenciamento novamente.
Confirme seu resultado e determine a próxima ação:
Confirmado, referenciamento bem-sucedido >> Problema resolvido
As chaves de fim de curso são usadas para parar as guias lineares e o eixo óptico queo o cabeçote laser atinge as extremidades. Problemas de referenciamento podem ser causados por chaves de fim de curso defeituosas, fazendo com que o cabeçote laser não pare ou pare muito cedo.
Consulte o vídeo e verifique se os ícones das suas chaves de fim de curso são acionados corretamente queo pressionados.
Pressioneo a chave = Ícone FECHADO
Solteo o interruptor = Ícone ABERTO
Verificação dos Interruptores de Fim de Curso dos Eixos X e Y
Confirme seu resultado e determine a próxima ação:
Ambos os eixos X e Y funcionam normalmente como no vídeo >> Prossiga para Etapa 5
A placa-mãe está danificada e precisa ser substituída.
A caixa do driver está danificada e precisa ser substituída (Baixa probabilidade).
A fonte de alimentação do laser está danificada e precisa ser substituída (Baixa probabilidade).

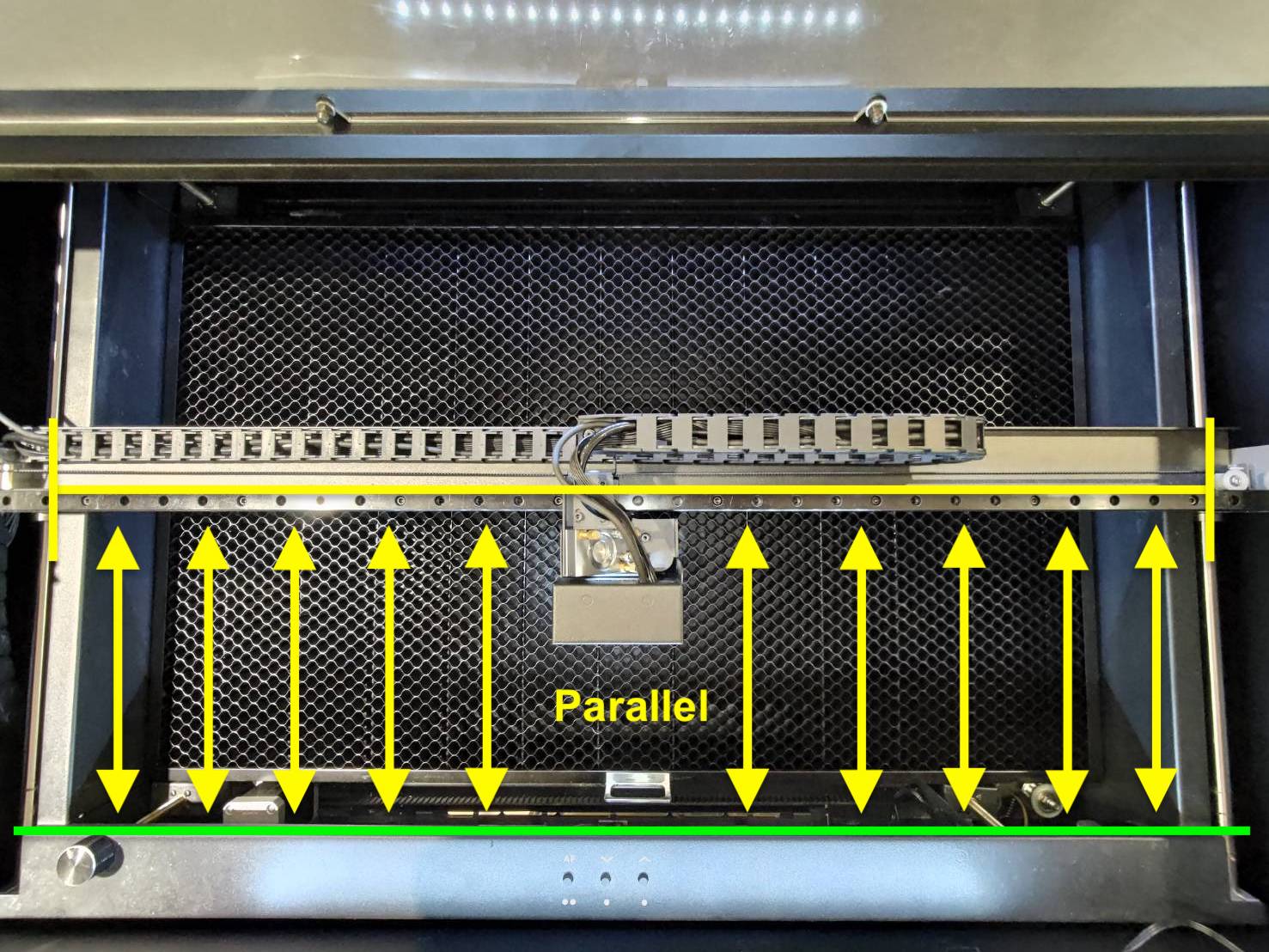

Etapa 6 - Verificar o Nivelamento do Eixo X
Para informações sobre como testar e ajustar o nivelamento do eixo X, consulte o link a seguir. Certifique-se de que as polias não estejam frouxas, conforme mostrado no final do vídeo. 5-14 Ajuste de Nivelamento do Eixo X
Confirme seu resultado e determine a próxima ação:
Após o ajuste, o homing está normal >> Problema resolvido
O eixo X está paralelo, mas Eixo Y falha no homing >> Prossiga para Etapa 7
Etapa 7 - Ajustar as partes prateadas do sensor e as abas metálicas:
As abas metálicas (círculo vermelho) do interruptor de limite podem sofrer fadiga ao longo do tempo, afeteo a sensibilidade. Isso geralmente ocorre com o interruptor de limite do eixo Y.
Solução: Por favor, puxe a parte prateada e a aba metálica para aumentar a sensibilidade do sensor.
Confirme seu resultado e determine a próxima ação:
Após o ajuste, a máquina agora consegue fazer o homing >> Problema resolvido
Etapa 8 - Estender a superfície de contato do eixo Y:
A aba metálica (círculo vermelho) do interruptor de limite pode sofrer fadiga ao longo do tempo, afeteo a sensibilidade. Isso geralmente acontece no eixo Y.
Conforme mostrado abaixo, adicionar um pedaço de espuma ou material similar ao eixo X pode resolver temporariamente a situação em que a chapa metálica não alcança o interruptor de limite do eixo Y.
Confirme seu resultado e determine a próxima ação:
Sim, o homing funciona normalmente após estender a superfície >> Problema resolvido
As informações coletadas neste artigo, como fotos ou vídeos mostreo problemas da máquina, precisarão ser compartilhadas com seu distribuidor ou com o suporte técnico da FLUX.
