Descrição:

As causas de problemas no eixo Z podem ser bastante complexas. Há vários sintomas relacionados, como falha na função de foco automático, plataforma completamente incapaz de se mover, falha da plataforma ao retornar à posição inicial ou incapacidade de alcançar o topo. Consulte as etapas a seguir para solucionar problemas do eixo Z.

Se o problema da sua máquina for uma distância focal incorreta, consulte este article para obter instruções sobre como ajustar a distância focal.

Possíveis Causas

  1. Falha do sistema (Atualize o firmware, restaure as configurações de fábrica ou reflash a placa RK).
  2. O material não está suficientemente plano.
  3. Mau funcionamento da sonda de foco automático.
  4. Falha na placa de controle do foco automático.
  5. Falha na placa principal.
  6. Falha no interruptor de limite "superior" vertical (eixo Z).
  7. A plataforma de colmeia não está nivelada.
  8. Falha no motor de passo do eixo Z (Baixa probabilidade).

Etapa A1

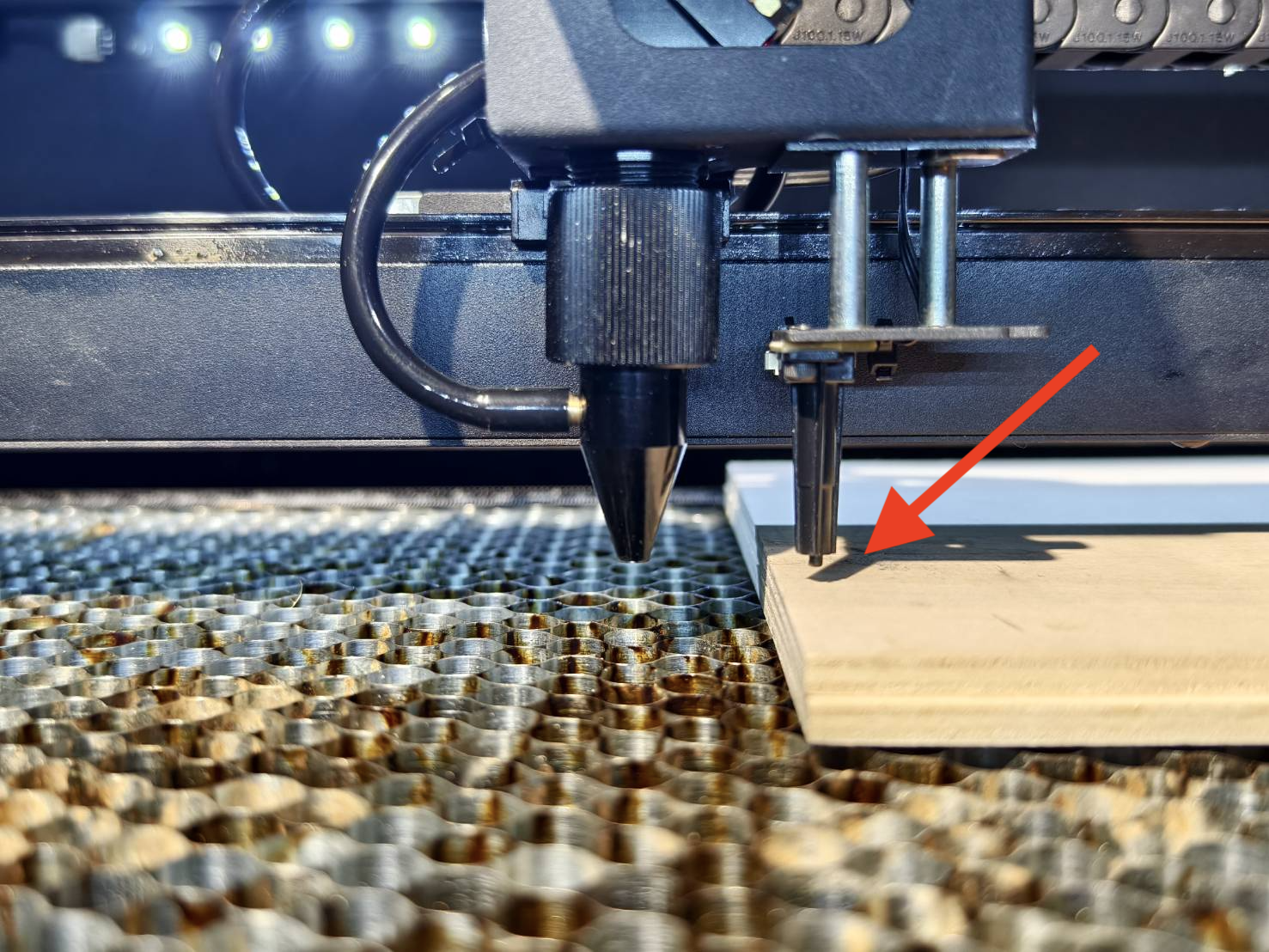

Execute um teste de foco automático sem que o bocal do laser toque a superfície.
Coloque o material na plataforma de colmeia e mova o cabeçote do laser sobre o material de modo que apenas a sonda de foco possa tocar o material durante a focalização.



Confirme o resultado do teste e tome a próxima ação:

Etapa A1.1

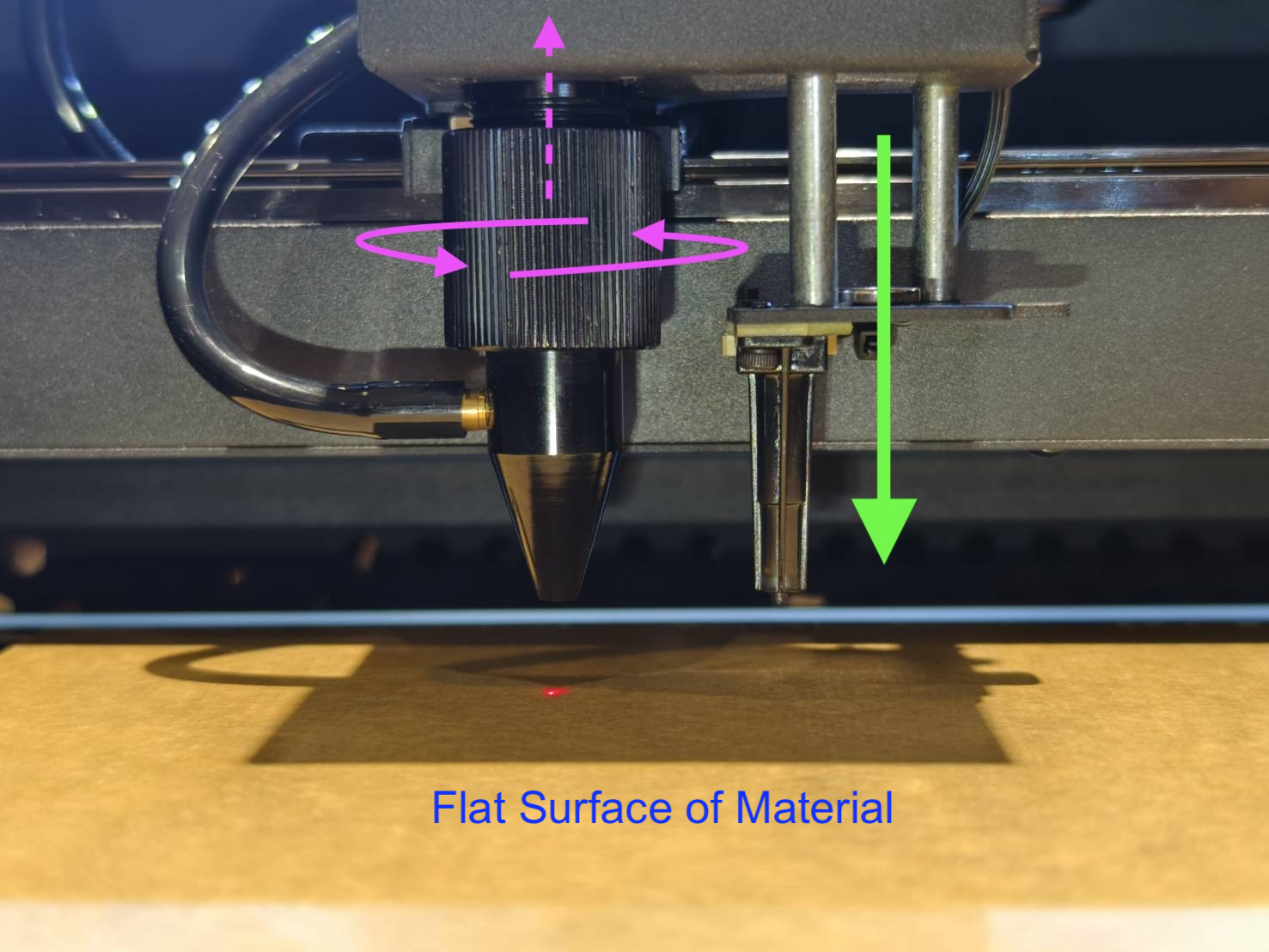

  • Certifique-se de que a sonda tenha descido até o ponto mais baixo, de modo que o comprimento da sonda exceda o bocal.

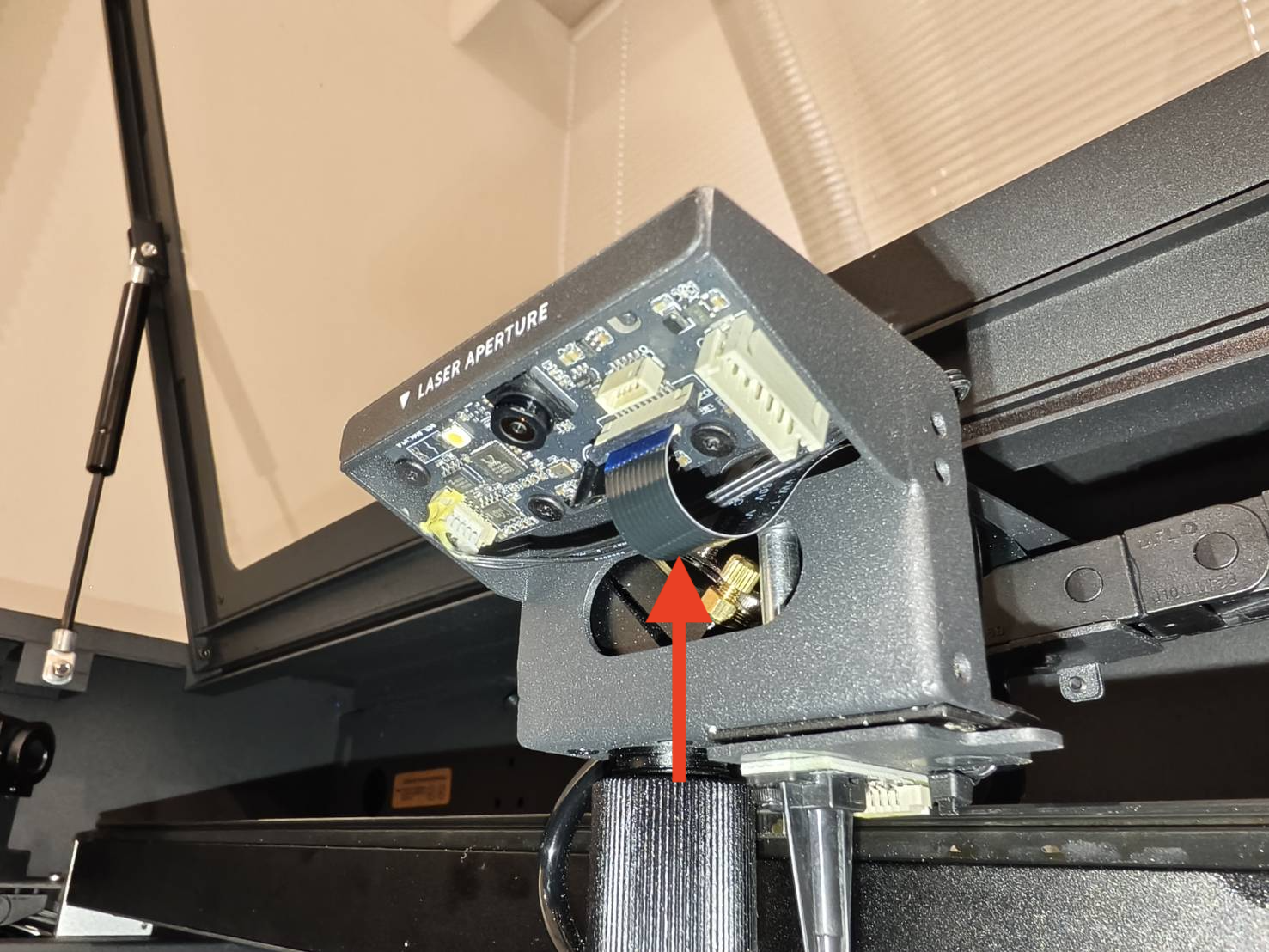

  • Certifique-se de que o bocal esteja firmemente apertado; uma vez apertado, o bocal se moverá para cima para evitar interferir com a sonda de foco durante a focalização.
  • Como os comprimentos da ponta do bocal e da sonda são muito similares, certifique-se de que seu material esteja plano o suficiente para evitar o contato com a ponta do bocal primeiro.

  • Após verificar os pontos acima, execute o foco automático novamente.



Confirme o resultado do teste e tome a próxima ação:

  • O foco automático agora está normal >> Problema Resolvido

Etapa A1.2

Consulte o vídeo abaixo para confirmar se você está enfrentando uma situação similar onde a ponta do bocal entra em contato com a superfície do material antes da sonda.



Confirme o resultado do teste e tome a próxima ação:

  • Sim, meu problema é similar à situação do vídeo >> Gravar um vídeo >> Contatar Suporte
    • Possíveis Causas:
      1. Dano na conexão rosqueada entre o bocal e o suporte do 3º espelho, impedindo que o bocal se mova para cima.
      2. A plataforma alveolar não está plana o suficiente.
      3. A plataforma de trabalho não está nivelada e requer ajuste.
  • Não, meu problema é diferente do vídeo >> Etapa C1

Etapa A2

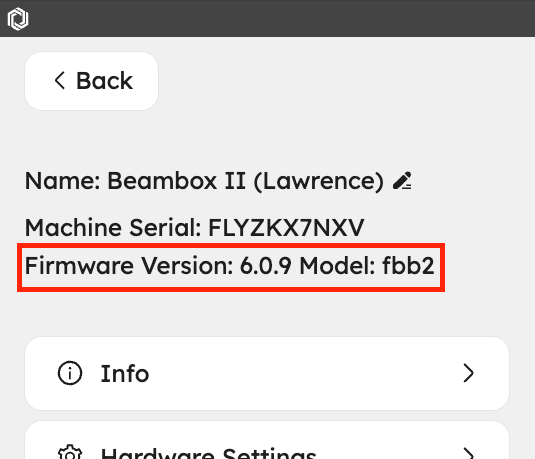

Atualize ou reinstale o firmware para a versão mais recente para verificar se o problema pode ser resolvido.
Use o link para visualizar as instruções.
4-7 Atualização de Firmware



Confirme o resultado do teste e tome a próxima ação:

  • Sim, o problema foi resolvido >> Problema Resolvido
    • Causa Possível: Falha no sistema da máquina
  • Não, o problema persiste >> Etapa A3

Etapa A3

Remova a plataforma alveolar e os suportes.

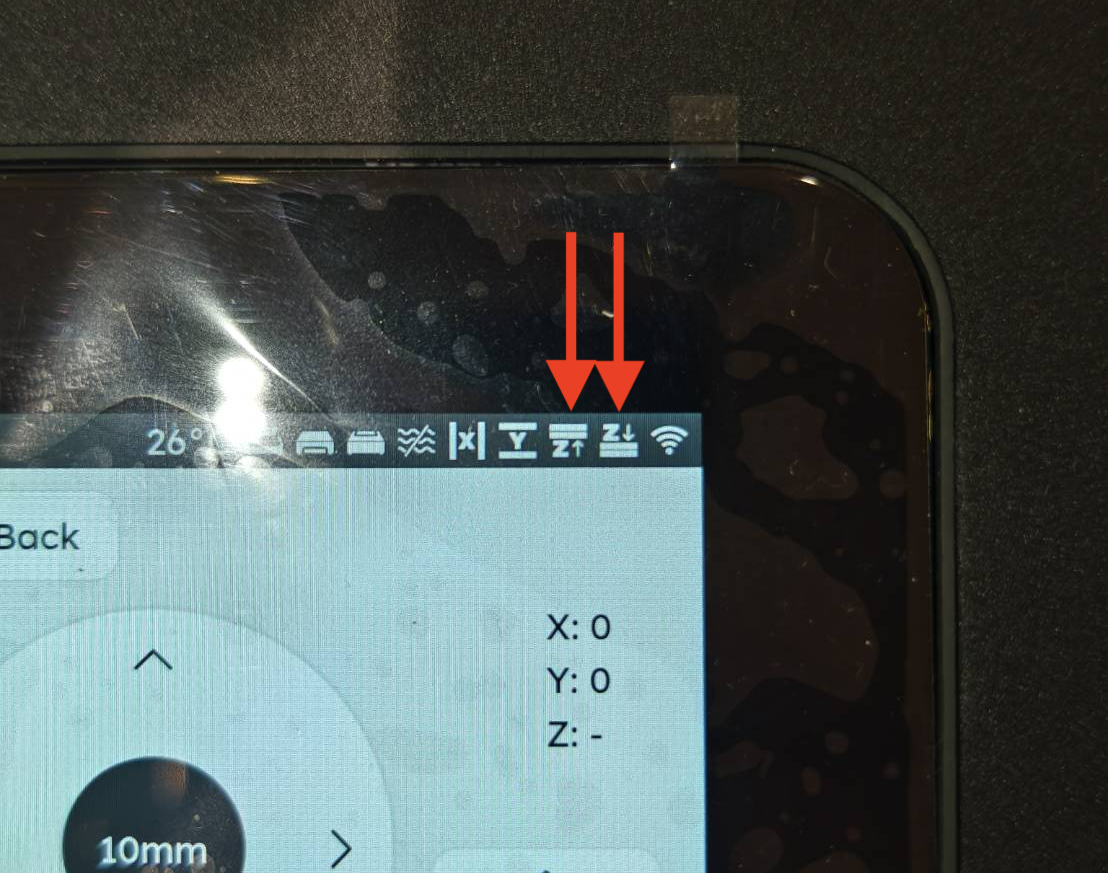

Acesse a opção "Manutenção" no painel de controle, pressione os dois interruptores de fim de curso do eixo Z e observe se o ícone muda.
Os ícones de limite superior e inferior do eixo Z no painel de controle estão funcionando corretamente?




Confirme o resultado do teste e tome a próxima ação:

  • Sim, ambos estão funcionando normalmente >> Etapa B1
  • Não, um ou ambos não estão funcionando >> Etapa A4

Etapa A4

Desconecte o cabo do interruptor de fim de curso do eixo Z da placa principal e verifique os ícones no painel de controle. Ambos os ícones estão no estado DESLIGADO?

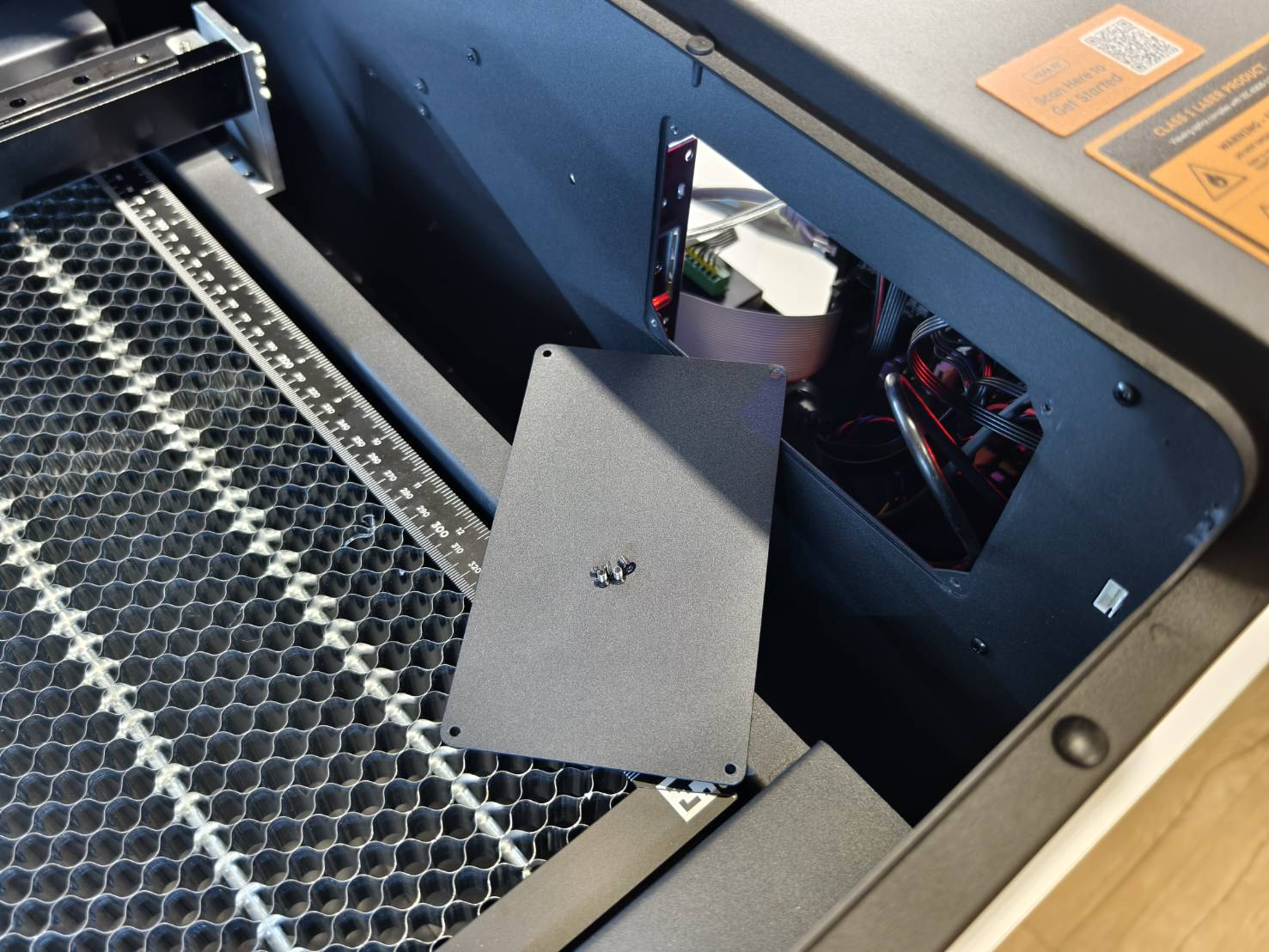

  • Desligue a máquina. Abra a tampa lateral para visualizar o interior da máquina.

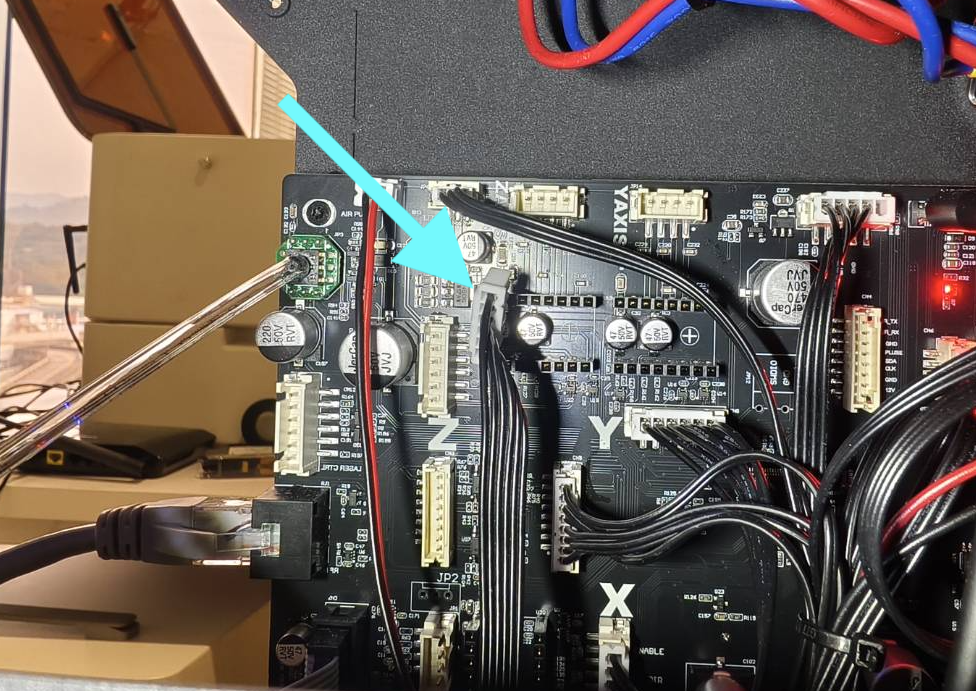

  • Desconecte o cabo flat do interruptor de fim de curso do eixo Z.
    (Se sua placa PCB for diferente da foto, consulte o Diagrama .)



  • Ligue a máquina e verifique os ícones. Ambos os ícones estão no estado DESLIGADO?



Confirme o resultado do teste e tome a próxima ação:

  • Sim, ambos estão DESLIGADOS >> Grave um vídeo >> Contatar Suporte
    • Causa Possível:
      1. Falha no interruptor de limite, substituição necessária.
  • Não, um ou ambos permanecem LIGADOS >> Grave um vídeo >> Contatar Suporte
    • Causa Possível:
      1. Falha na placa-mãe, substituição necessária.

Etapa B1

Reinstale a plataforma colmeia.
Verifique se a plataforma de trabalho consegue acionar ambos os interruptores de limite superior e inferior do eixo Z.
Abaixe a plataforma de trabalho e depois eleve-a até o topo, verificando se aciona o interruptor de limite do eixo Z.

Exemplo Normal - Acionado
Exemplo Anormal - Não Acionado
(Demonstrado com HEXA)



Confirme o resultado do teste e tome a próxima ação:

  • Sim, ambos os interruptores podem ser acionados >> Etapa C1
  • Não, a máquina faz ruído de atrito ao atingir o limite >> Contatar Suporte
    • Causa Possível:
      1. A plataforma de trabalho não está nivelada e requer ajuste.
  • Não, a plataforma só consegue se mover em uma direção >> Etapa C1
  • Não, a plataforma não consegue se mover >> Etapa B2

Etapa B2

Levante/abaixe manualmente a plataforma de trabalho para verificar se ela se move livremente para cima e para baixo.

Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma pode ser movida manualmente. >> Etapa B3
  • Não, a plataforma parece travada. >> Etapa B2.1

Etapa B2.1

Tente lubrificar os quatro fusos de avanço para verificar se a plataforma pode ser movida manualmente e através do painel de controle.
Consulte o artigo relacionado.



Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma agora pode ser movida manualmente e através do painel de controle >> Etapa B1
  • A plataforma pode ser movida manualmente, mas não através do painel >> Etapa B3
  • Não é possível mover a plataforma manualmente >> Contatar Suporte
    • Causa Possível:
      1. A plataforma de foco automático está enferrujada ou danificada.

Etapa B3

Desconecte e reconecte o cabo do motor do eixo Z. Em seguida, tente usar o painel de controle para elevar/abaixar a plataforma.
(Se sua placa PCB for diferente da foto, consulte o Diagrama .)

  • Desligue a máquina. Abra a tampa lateral para visualizar o interior da máquina.

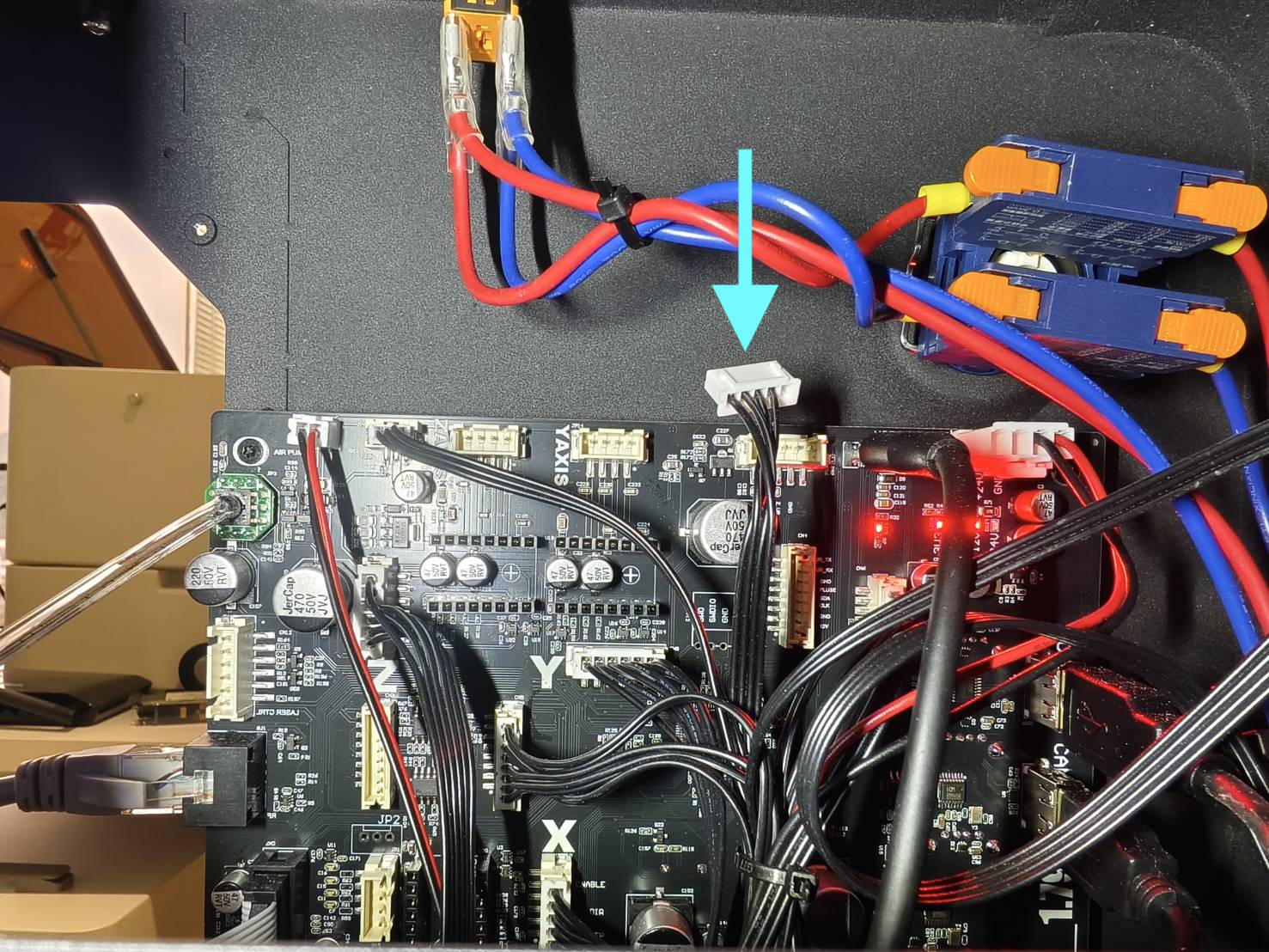

  • Desconecte e reconecte o cabo do motor do eixo Z.



Confirme o resultado do teste e tome a próxima ação:

  • A plataforma agora pode ser movida usando o painel de controle >> Etapa B1
  • Não, a plataforma só se move em uma direção OU não consegue se mover >> Contatar Suporte
    • Possíveis Causas:
      1. Falha na placa-mãe
      2. Falha no driver IC do eixo Z
      3. Falha no motor do eixo Z (Baixa probabilidade)

Etapa C1

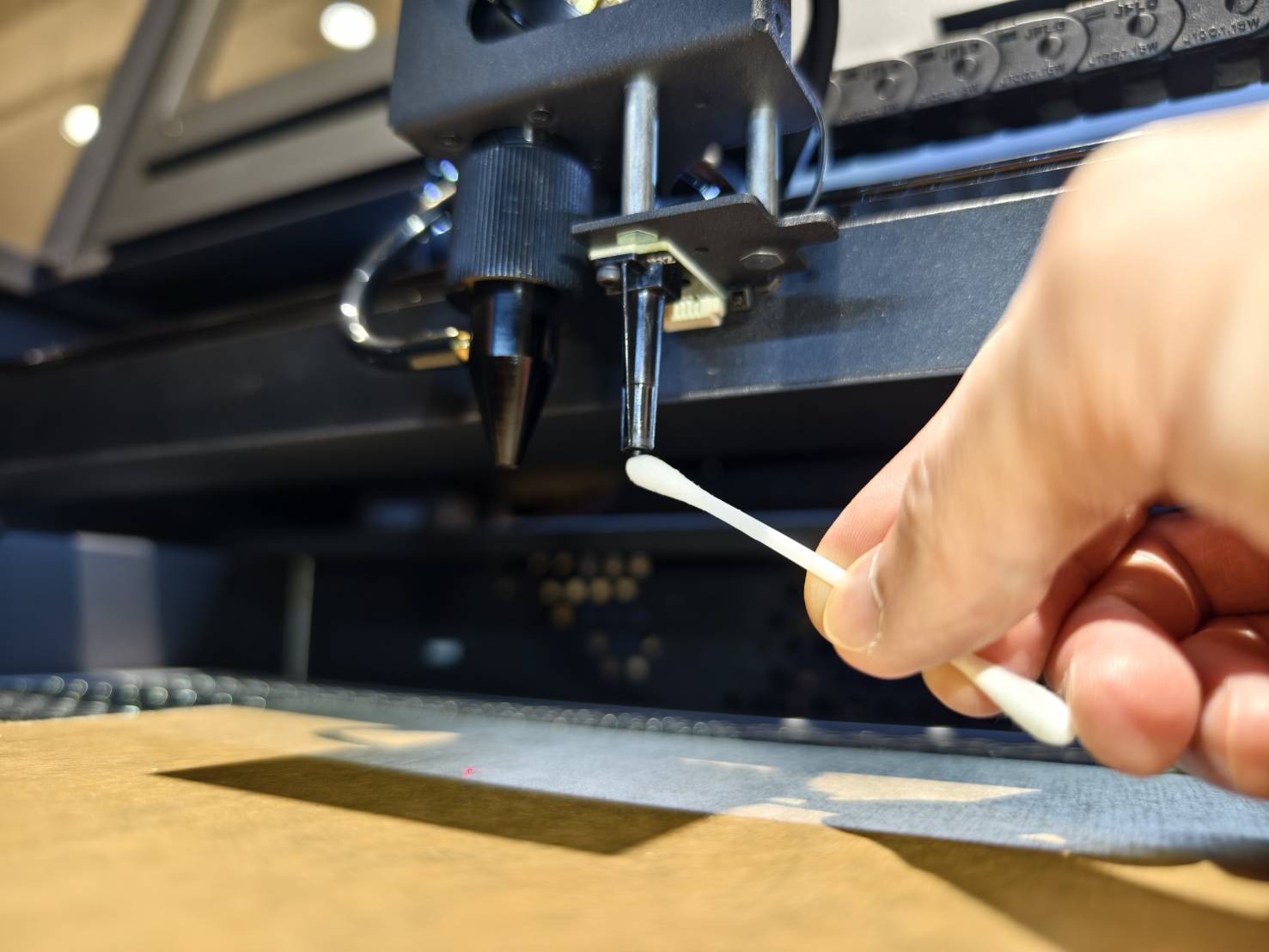

  • Use um cotonete embebido em álcool para limpar a sonda do módulo de foco automático.


  • Verifique se a plataforma pode se mover para cima e para baixo.

Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma pode se mover para cima e para baixo >> Etapa C8
  • Não, a plataforma se move apenas em uma direção >> Etapa C2

Etapa C2

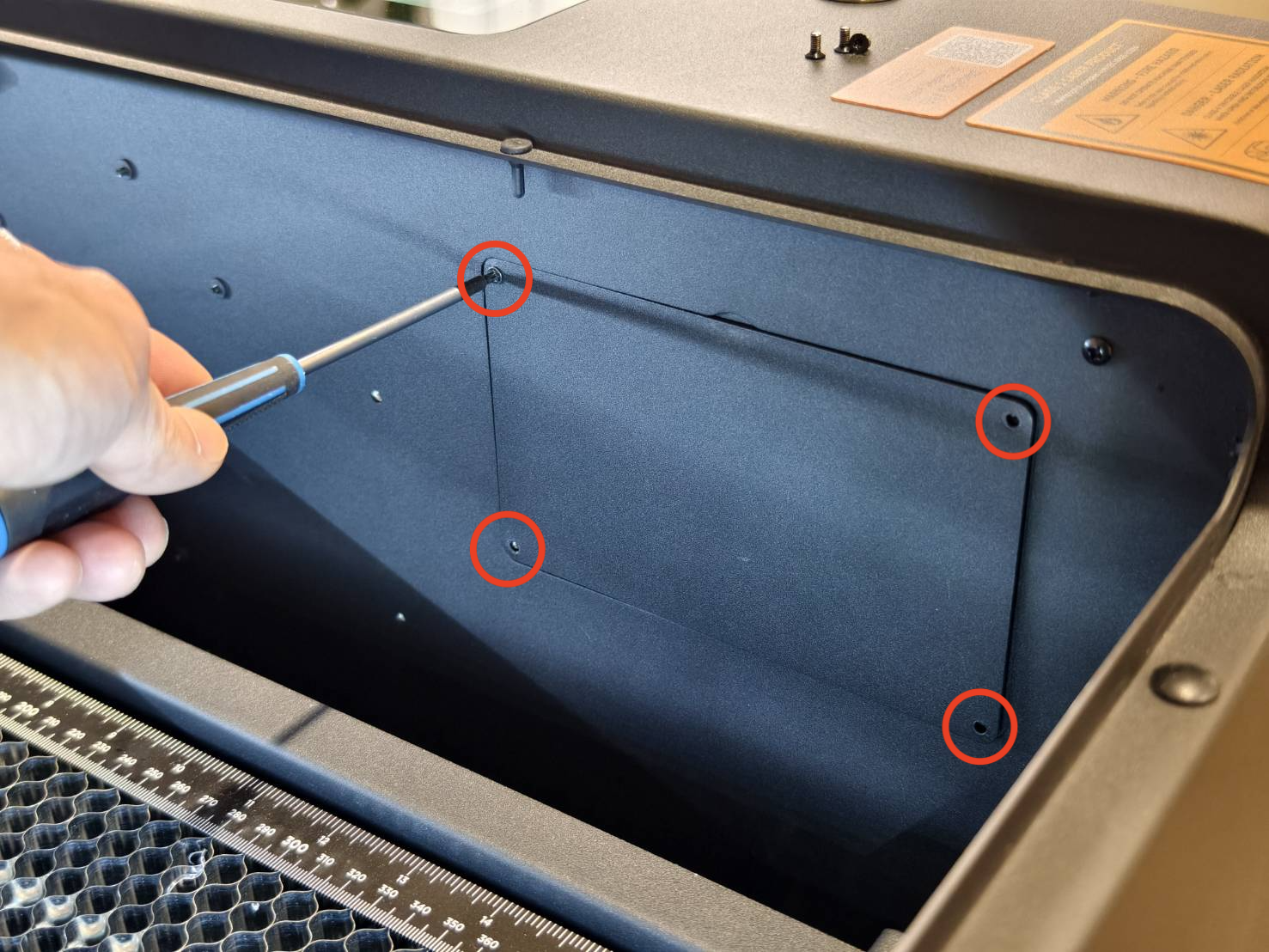

  • Desligue a alimentação da máquina. Abra a tampa lateral para visualizar o interior da máquina.

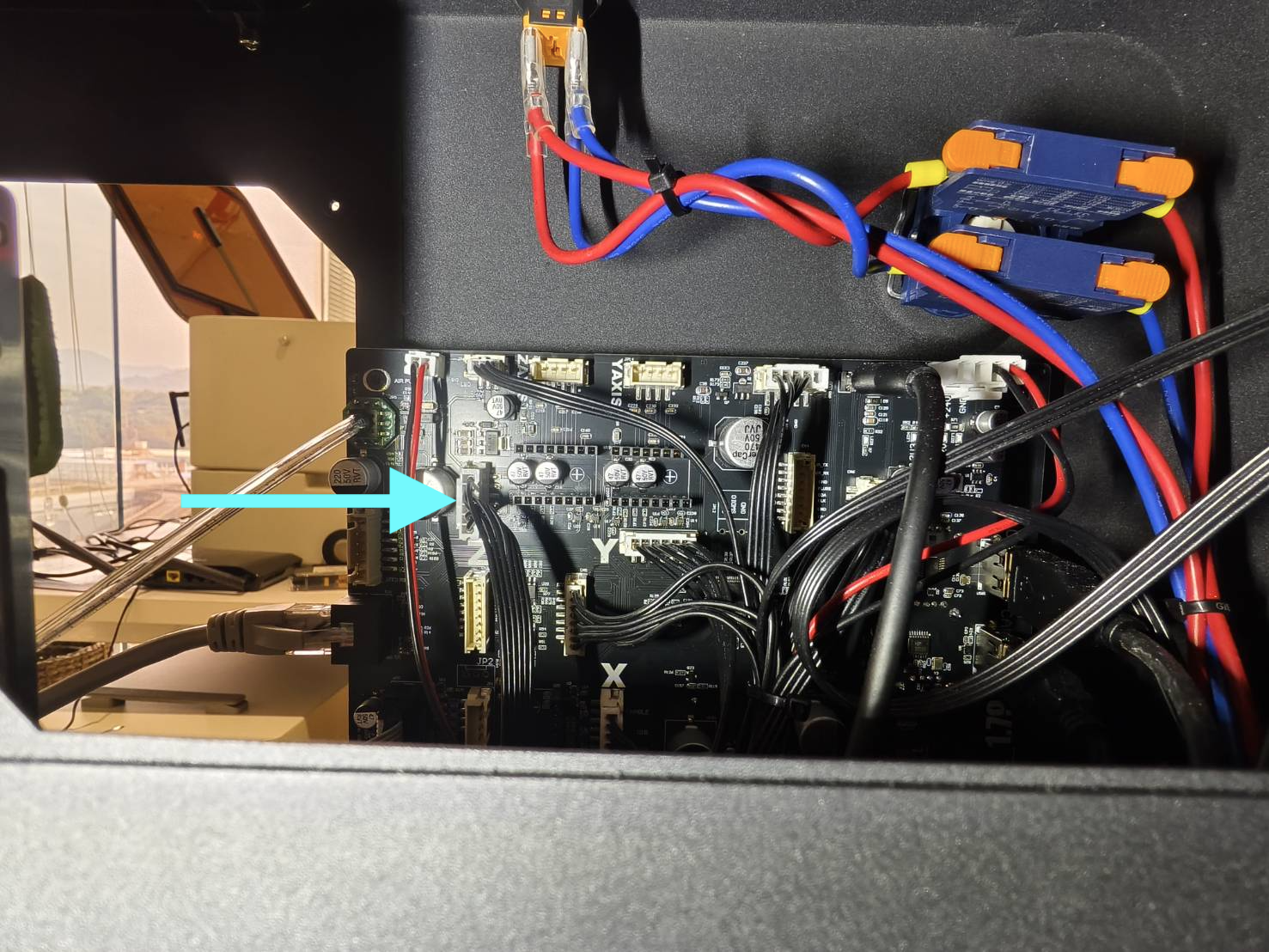

  • Desconecte o cabo flat cinza e teste se a plataforma consegue subir/descer.

Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma pode se mover para cima e para baixo >> Etapa C8
  • Não, a plataforma se move apenas em uma direção >> Etapa C3

Etapa C3

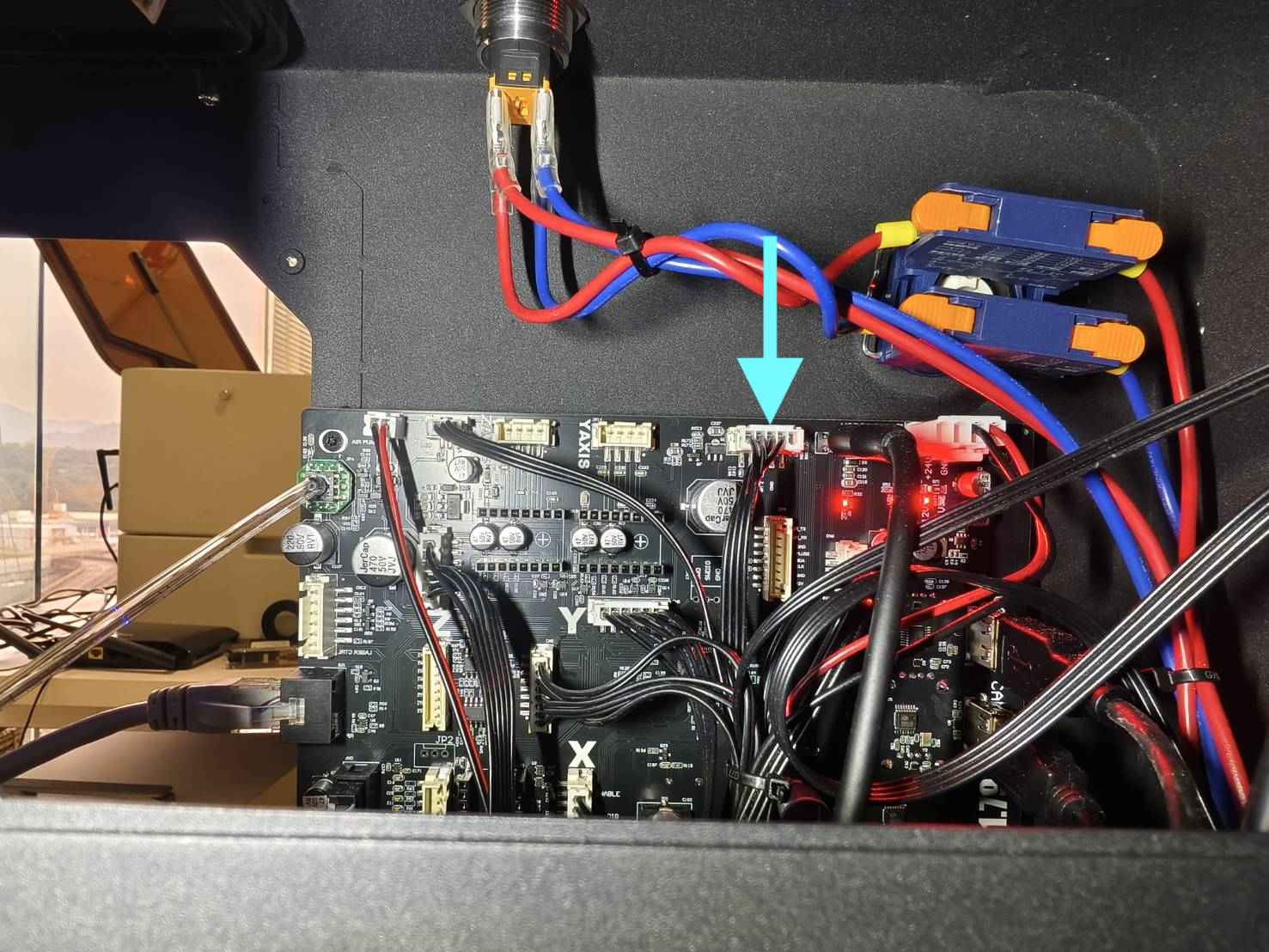

  • Desligue a alimentação e reconecte o cabo flat cinza.

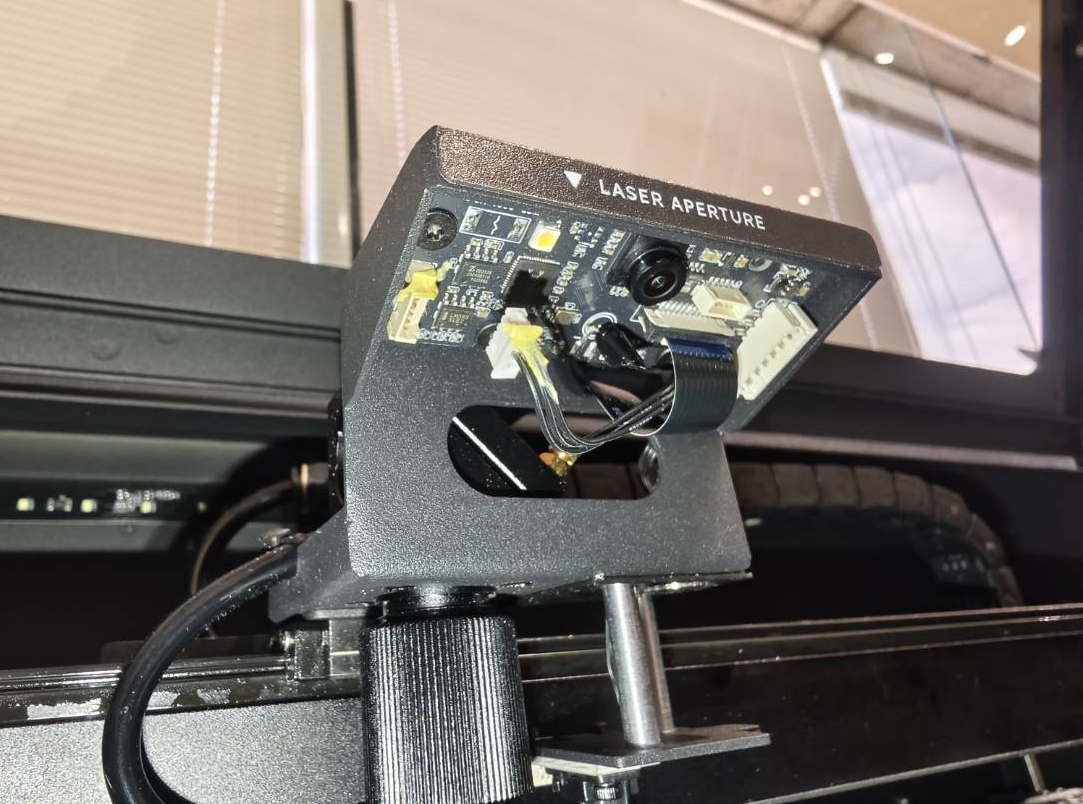

  • Desconecte o cabo da placa de circuito no cabeçote laser.



  • Verifique se a plataforma pode se mover para cima e para baixo.

Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma pode se mover para cima e para baixo >> Etapa C4
  • Não, a plataforma se move apenas em uma direção >> Etapa B2

Etapa C4

  • Reconecte o cabo no cabeçote laser.

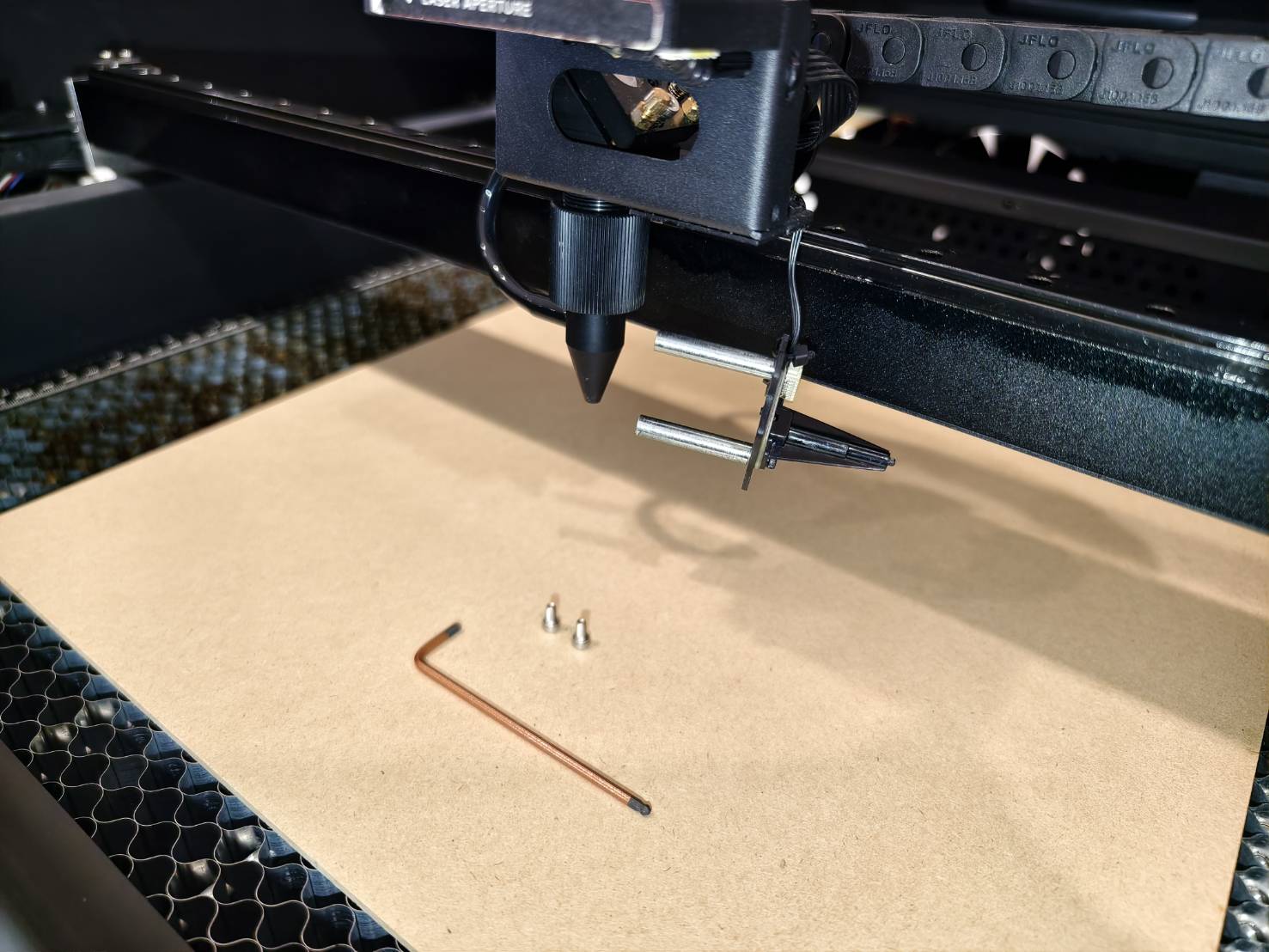

  • Consulte o guia sobre como desmontar a sonda de foco automático e a tampa.
    Leia apenas as Etapas 1, 2 e 6 (são necessárias chaves hexagonais de 2,5mm e 2,0mm para esta etapa).
    [Beambox II - Autofocus Probe and Cable Replacement]

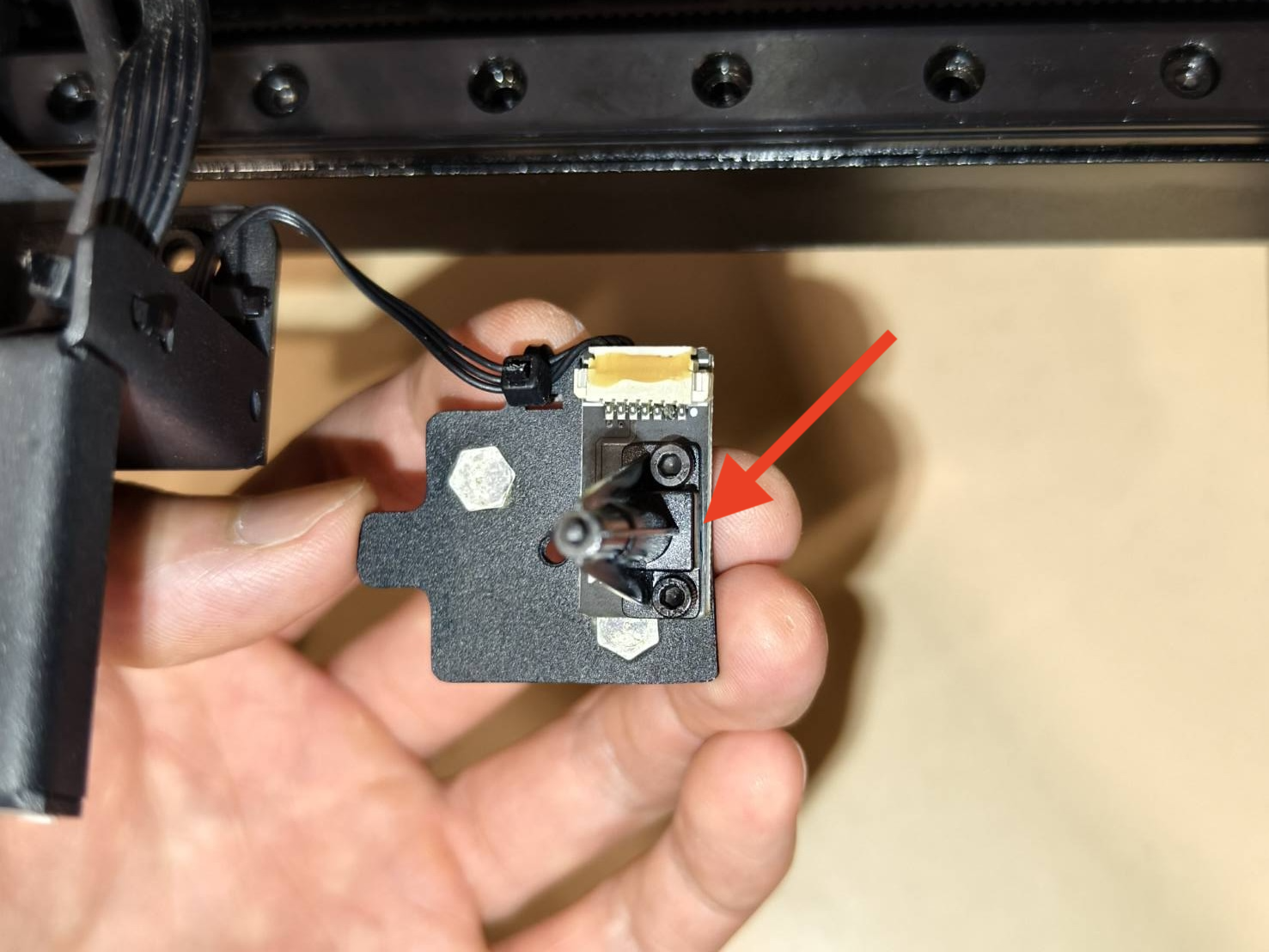

  • Verifique se o interruptor na placa de foco automático pode ser pressionado suavemente conforme mostrado no vídeo.


Confirme o resultado do teste e tome a próxima ação:

  • Sim, o interruptor pode ser pressionado suavemente conforme mostrado >> Etapa C5
  • Não, o interruptor está travado ou não pode ser pressionado >> Contatar Suporte
    • Causa Possível:
      1. Falha no módulo de foco automático.

Etapa C5

  • Consulte o guia sobre como reinstalar a tampa da placa de foco automático e a sonda, garantindo que a sonda possa ser empurrada para cima. Leia apenas as Etapas 7 e 8.
    [Beambox II - Autofocus Probe and Cable Replacement]

  • Reinstale o conjunto de foco automático no lugar e verifique se a plataforma consegue se mover para cima e para baixo.



Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma pode se mover para cima e para baixo >> Etapa C6
  • Não, a plataforma se move apenas em uma direção >> Contatar Suporte
    Possíveis Causas:
    1. A sonda e a tampa de foco automático estão danificadas.
    2. A placa de circuito de foco automático está danificada (baixa probabilidade).

Etapa C6

Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma pode se mover para cima e para baixo >> Etapa C8
  • Não, a plataforma se move apenas em uma direção >> Passo C7

Passo C7

Reconecte os seguintes cabos.

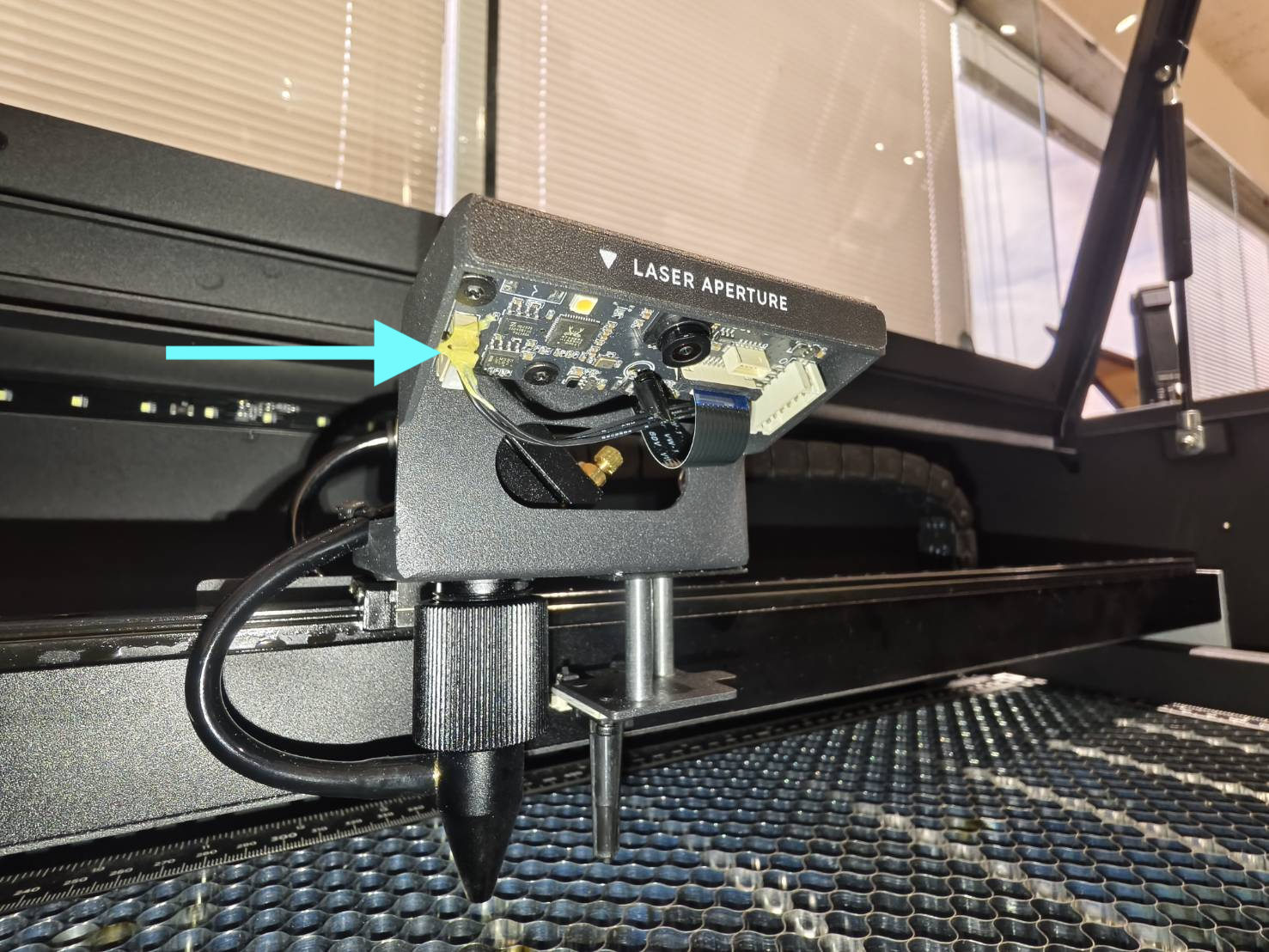

  • Vá até o cabeçote laser e reconecte o cabo flat preto.

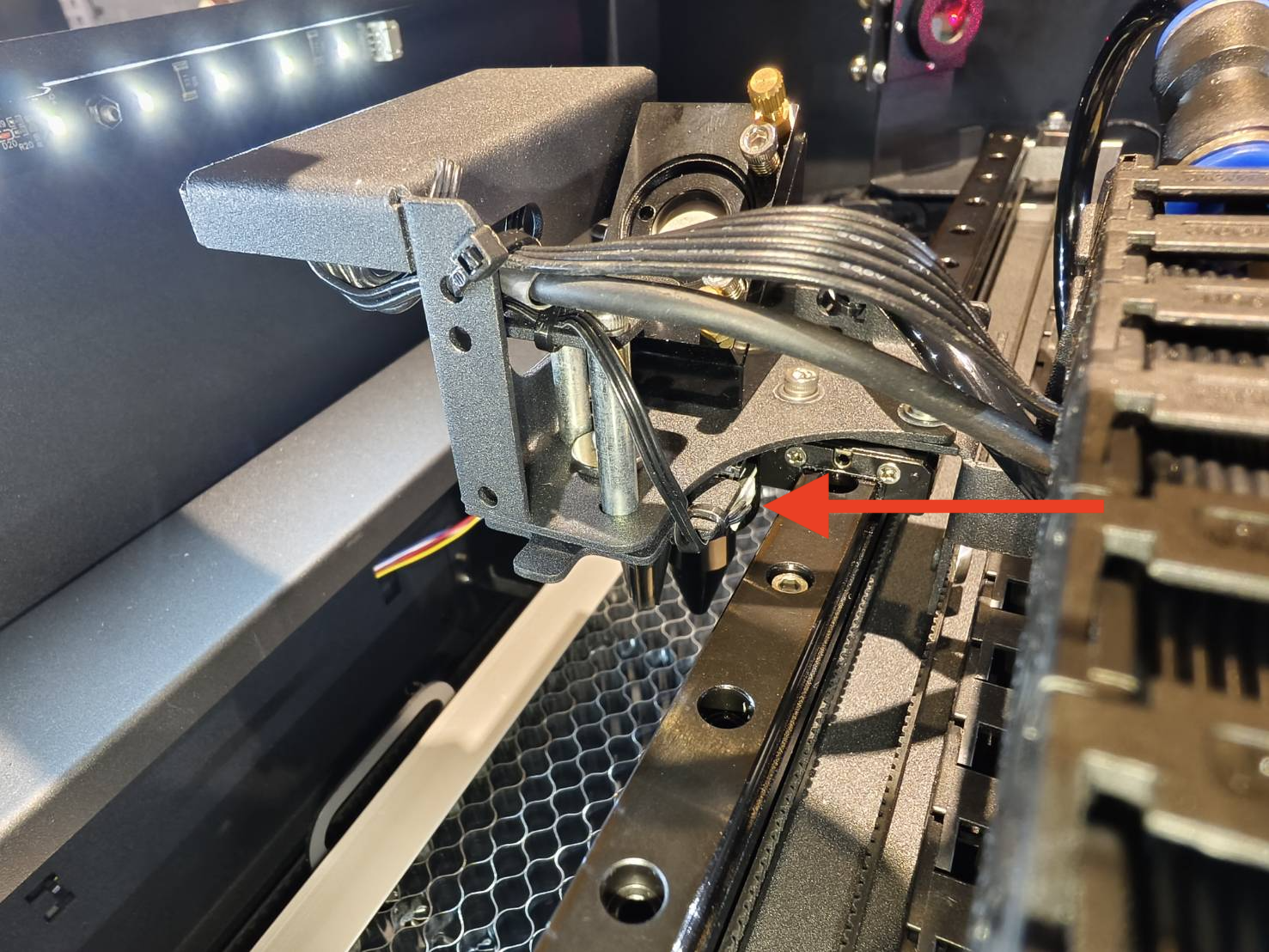

  • O cabo de 3 pinos no módulo de foco automático na parte traseira do cabeçote laser.
    (Se estiver difícil de remover, certifique-se de que a conexão não esteja solta.)

  • Após concluir isso, verifique se a plataforma pode se mover para cima e para baixo.

Confirme o resultado do teste e tome a próxima ação:

  • Sim, a plataforma pode se mover para cima e para baixo >> Etapa C8
  • Não, a plataforma se move apenas em uma direção >> Contatar Suporte
    • Possíveis Causas:
      1. Falha no módulo de foco automático
      2. Falha no cabo de 3 pinos do módulo de foco automático
      3. Falha no LED da câmera HX e na placa do sensor de chama (Baixa probabilidade)
      4. Falha no cabo flat preto da placa do sensor de chama (Baixa probabilidade)

Etapa C8

  • Certifique-se de que o cabo flat cinza foi reconectado.

  • Coloque o material na plataforma de trabalho e execute o foco automático.

Confirme o resultado do teste e tome a próxima ação:

  • Sim, o foco automático está funcionando normalmente >> Problema Resolvido
  • Não, o foco automático ainda não está funcionando normalmente >> Contatar Suporte
    • Possíveis Causas:
      1. Falha no módulo de foco automático
      2. Falha na sonda de foco automático
      3. O material não está plano o suficiente

Contatar Suporte

  • Por favor, siga as instruções no link abaixo para relatar corretamente o problema ao seu distribuidor local ou à equipe de suporte FLUX. [Contatar Atendimento ao Cliente]

As informações coletadas neste artigo, como fotos ou vídeos que mostram problemas da máquina, precisarão ser compartilhadas com o distribuidor ou com a equipe de suporte da FLUX.

#END
