5B-1 A Pré-visualização da Câmera e a Posição Real de Gravação Não Correspondem ou Estão Distorcidas.

FLUX Support Team
  • Atualizado

Descrição

Quando as posições da pré-visualização da câmera e da gravação real não correspondem ou estão distorcidas, geralmente está relacionado a problemas de calibração da câmera ou da tampa da câmera.
Se o deslocamento for pequeno, pode ser ajustado pela função integrada na máquina. Por favor, consulte as etapas a seguir.



Passo 1

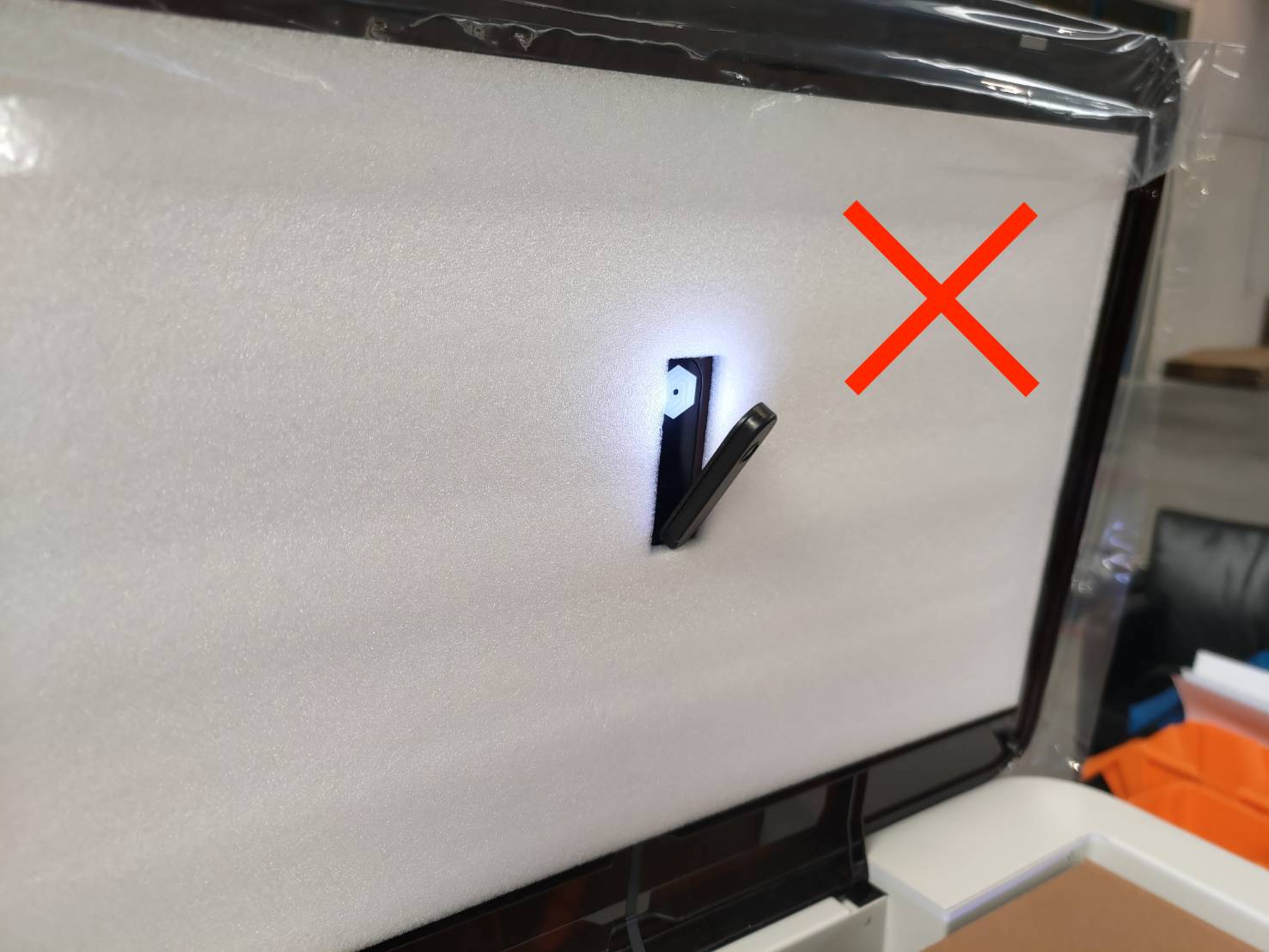

Verifique se a tampa da câmera caiu. Em circunstâncias normais, a tampa da câmera deve estar firmemente fixada na tampa da porta. Por favor, agite a tampa com os dedos para ver se está firmemente fixada.


Determine o resultado e a próxima ação a ser tomada:

  • A tampa está firmemente fixada >> Passo 2



Passo 1.1

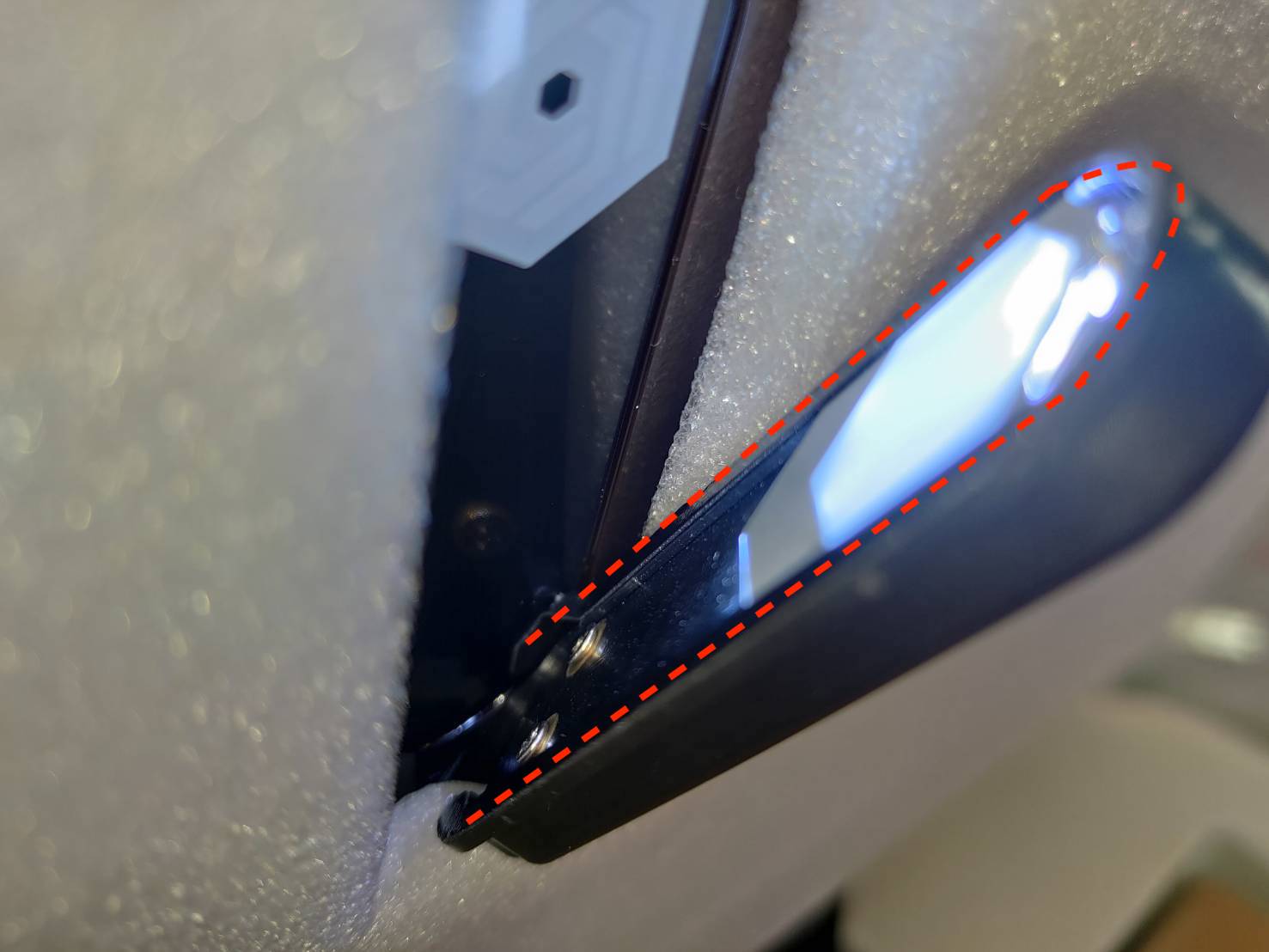

Aplique super cola na borda da tampa, conforme marcado na foto abaixo.



Determine o resultado e a próxima ação a ser tomada:

  • Tudo voltou ao normal após a aplicação da cola >> Problema resolvido
  • A pré-visualização e a gravação real ainda não correspondem >> Passo 2



Passo 2

Verifique se os oito parafusos na tampa da porta e na chapa metálica estão apertados. (8 peças de parafusos T8)



  • Após a verificação, por favor, continue Passo 3.



Passo 3

Com base no módulo que você possui, consulte o link abaixo para realizar a calibração da câmera e testar a pré-visualização da câmera em seguida.

Módulo de Laser Diodo 10W/20W Módulo de Laser Infravermelho 2W Módulo de Impressão
Screenshot 2024-08-13 at 4.43.29 PM.png



Determine o resultado e a próxima ação a ser tomada:

  • Tudo voltou ao normal após a calibração >> Problema resolvido
  • A pré-visualização e a gravação real ainda não correspondem >> Passo 4



Passo 4

Ador possui uma função integrada que pode ajustar manualmente o posicionamento da pré-visualização da câmera.
Por favor, consulte o artigo para mais instruções.
5-28 Ajuste Manual de Deslocamento da Câmera



Determine o resultado e a próxima ação a ser tomada:

  • Tudo voltou ao normal após o ajuste >> Problema resolvido
  • A pré-visualização e a gravação real ainda não correspondem >> Passo 4.1



Passo 4.1

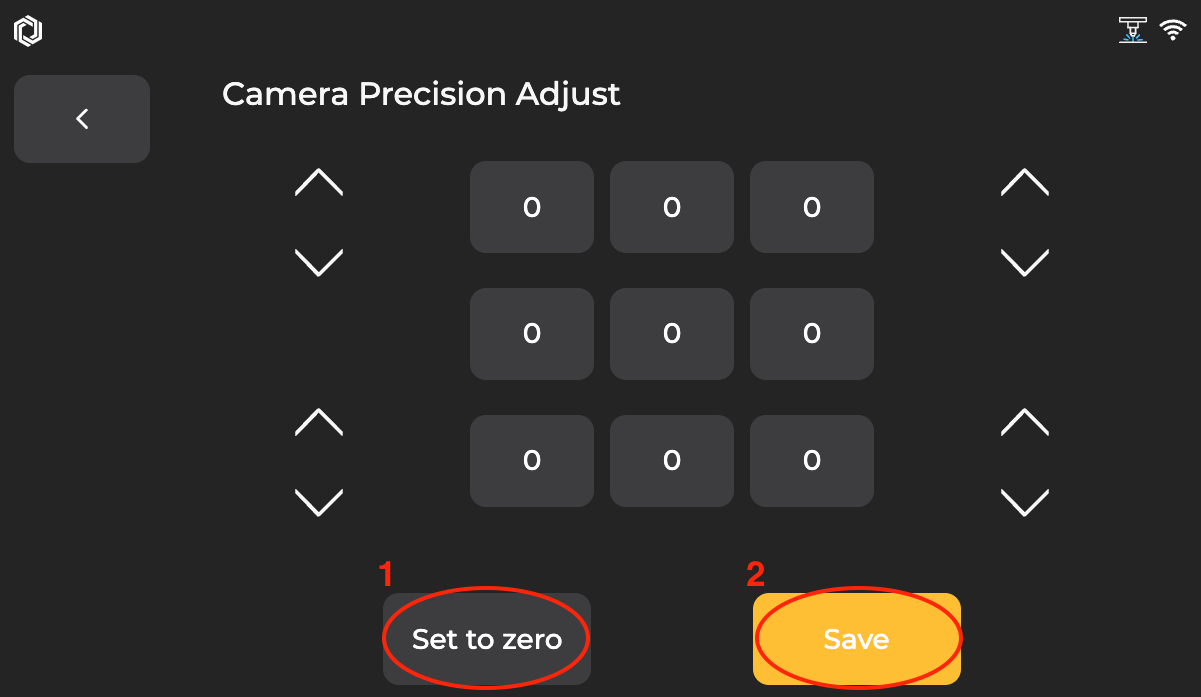

Defina todos os valores para zero e verifique a pré-visualização da câmera novamente.


Determine o resultado e a próxima ação a ser tomada:

Tudo voltou ao normal após o ajuste >> Problema resolvido
  • A pré-visualização não está distorcida, mas os cubos vermelho e preto estão muito deslocados >> Tire fotos da pré-visualização da câmera e dos valores das configurações de deslocamento e entre em contato com o serviço de atendimento ao cliente
  • A pré-visualização está distorcida >> Tire fotos da pré-visualização da câmera e dos valores das configurações de deslocamento e entre em contato com o serviço de atendimento ao cliente



Passo 5 - Entre em Contato com o Serviço de Atendimento ao Cliente

*As informações coletadas, como fotos ou vídeos mostrando o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.





#END
