Isenção de responsabilidade

Para usar o LightBurn para controlar o beamo, você deve baixar a versão oficial do software LightBurn. Como o LightBurn é um software de terceiros, a FLUX não pode ser responsabilizada por qualquer perda causada por sua operação.

O firmware do beamo passou por vários testes, mas ainda é possível que algumas funções do software LightBurn não sejam compatíveis com a máquina. Se ocorrerem erros devido à incompatibilidade, siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em contato com o Atendimento ao Cliente]

Antes de começar

1. Atualize o Firmware para a versão 4.2.1 ou superior.

- Selecione "MÁQUINA → Atualizar para o Firmware mais recente" no painel do beamo.
- Você também pode atualizar o firmware através do Beam Studio
Baixe o firmware do site oficial. Em seguida, clique em "Máquina → Atualizar Firmware" Em seguida, atualize o firmware da máquina para a versão selecionada, escolhendo o arquivo de firmware no computador.

2. Baixe este arquivo de configuração: beamo_Preset

Nota: O arquivo de configuração que fornecemos contém as configurações de GCode etaxa de transmissão. Se você não estiver usando o arquivo de configuração, configure-o separadamente nas "Configurações do dispositivo". (Consulte este artigo para mais detalhes)

Configurações do LightBurn

Para baixar o LightBurn, clique aqui.

1. Abra o LightBurn e clique em "Dispositivos" na aba Laser .

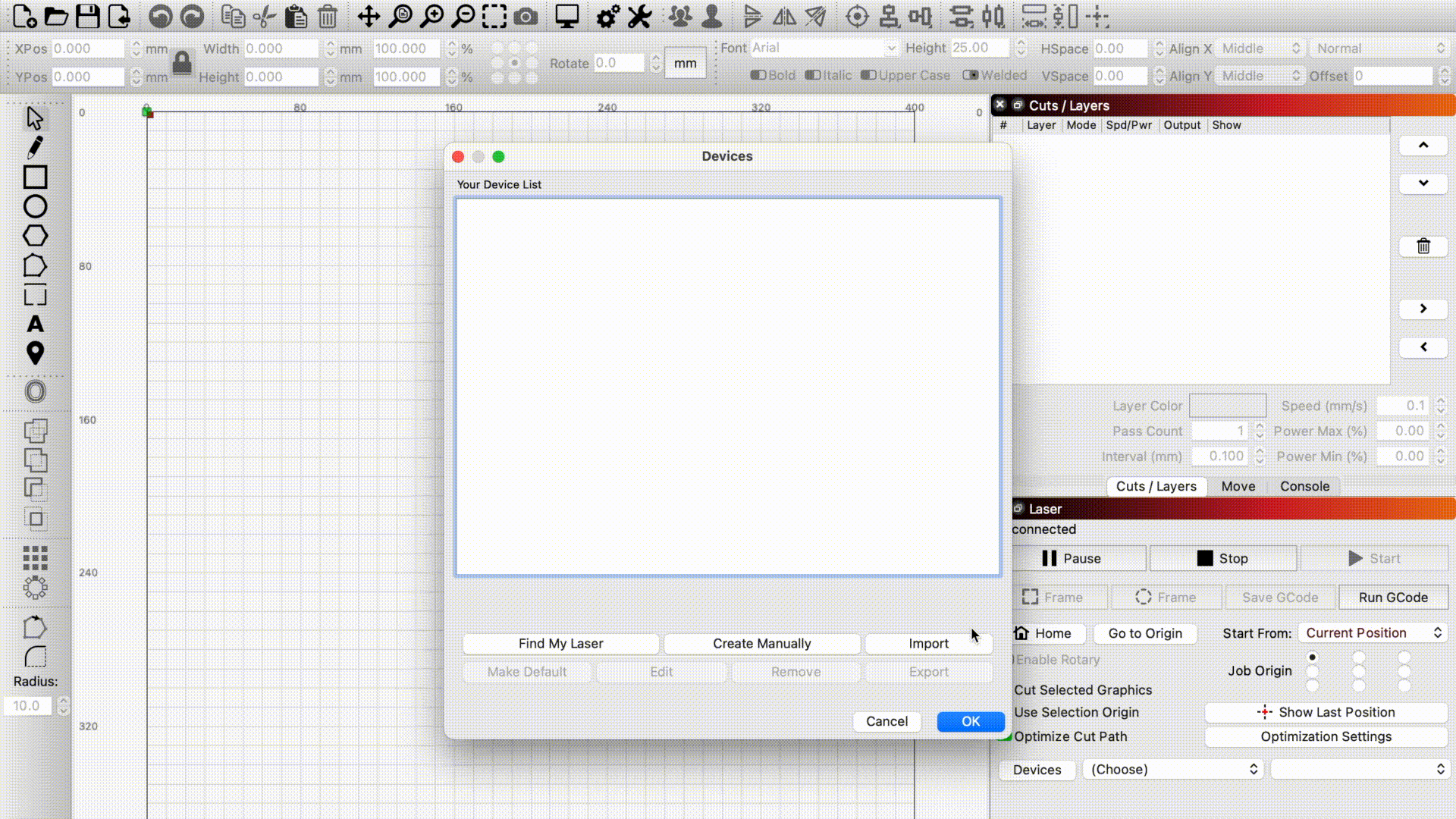

2. Clique em "Importar" para importar o arquivo beamo_Preset que você baixou.

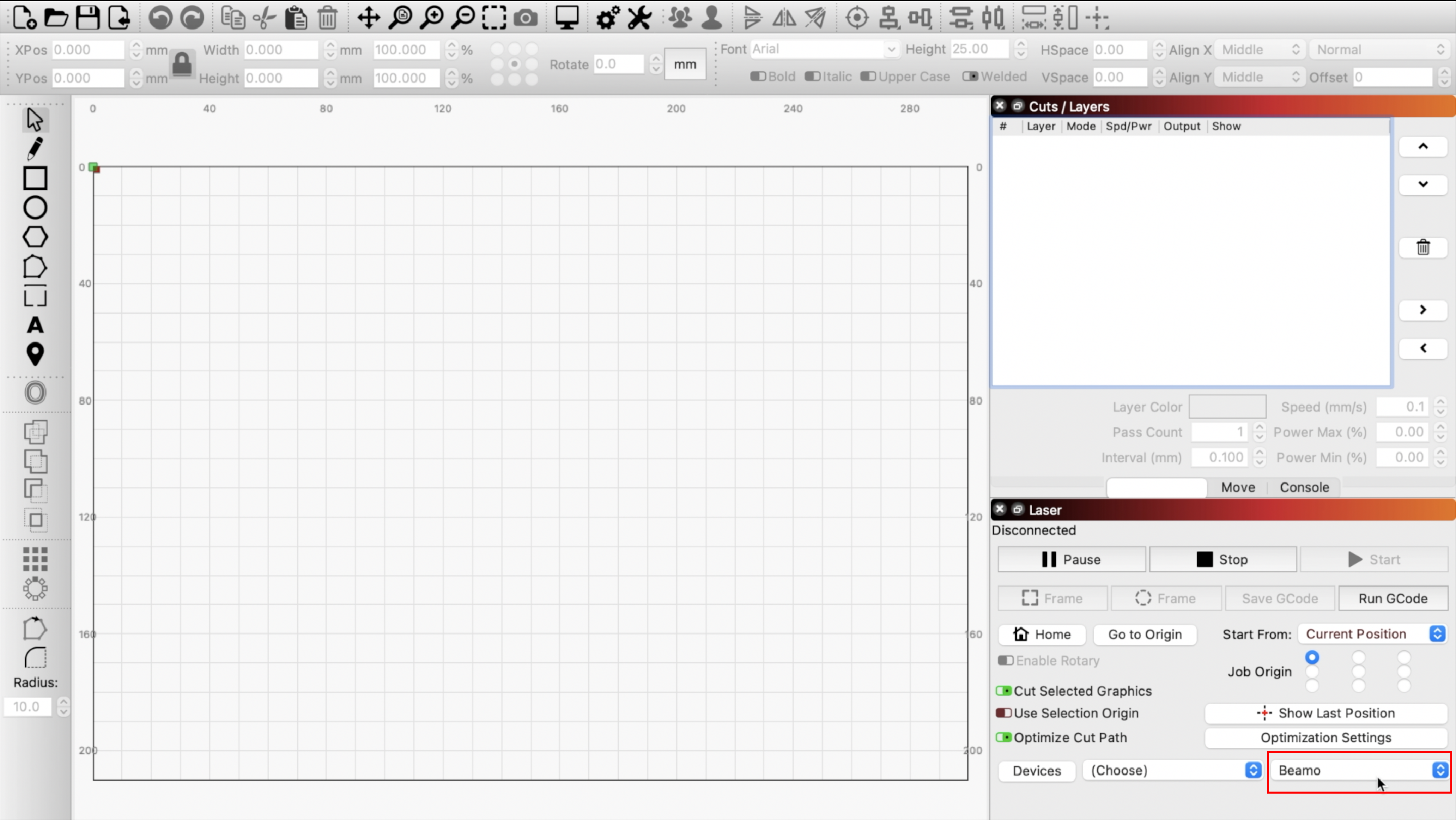

3. As seguintes informações do dispositivo serão exibidas assim que o arquivo for importado com sucesso.

Conecte seu computador à máquina com o Cabo LightBurn Bridge

1. Conecte o cabo LightBurn à porta USB na lateral da máquina.

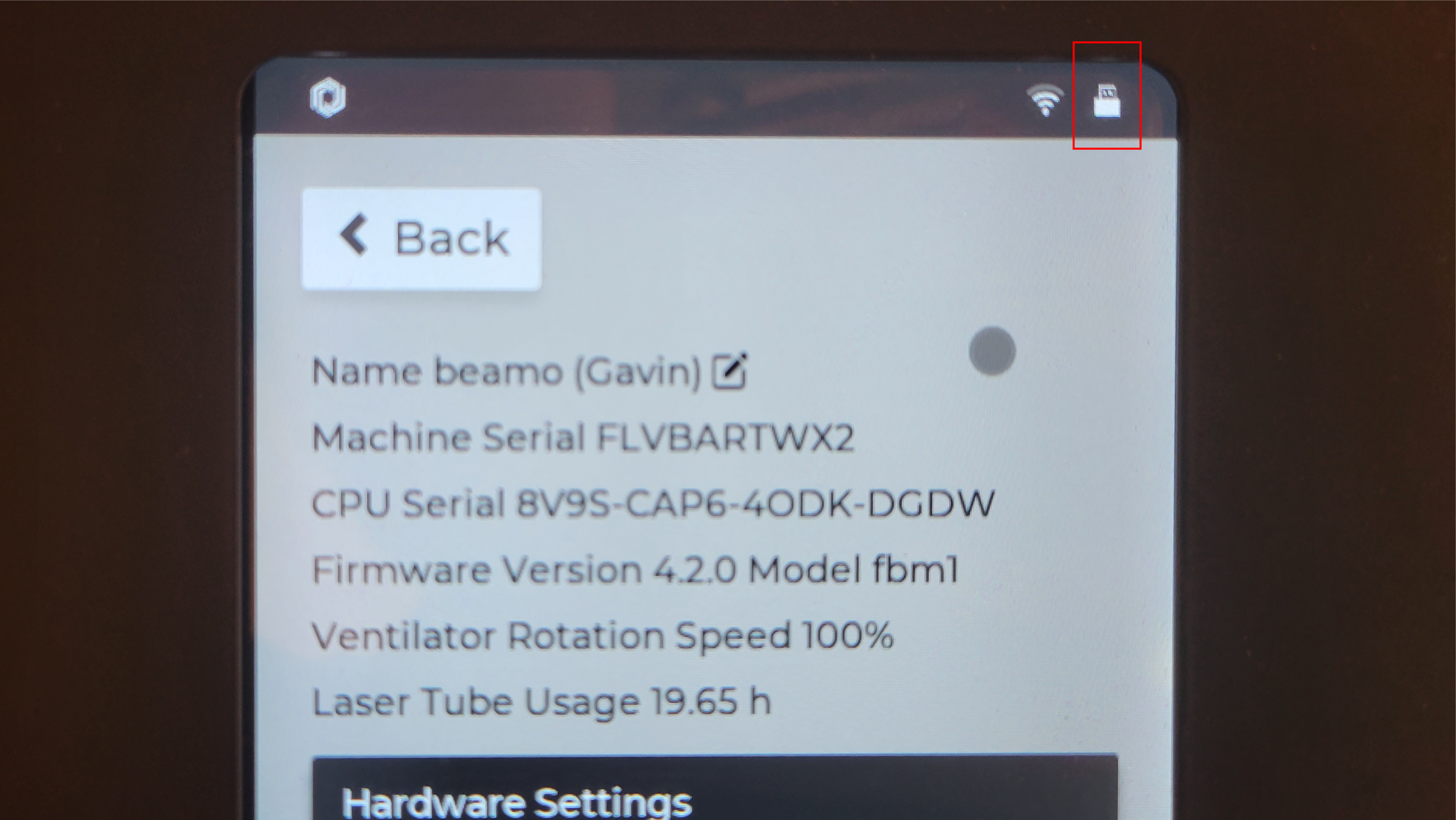

（O ícone USB aparecerá no canto superior direito do painel da máquina para indicar que uma conexão bem-sucedida foi estabelecida.）

2. Insira a outra extremidade do Cabo LightBurn Bridge no computador.

3. Selecione o nome correto da porta USB. Escolher a porta errada resultará em uma falha na conexão. Você pode precisar tentar portas diferentes. Se a conexão for bem-sucedida, as seguintes informações aparecerão na aba Console.

Teste de origem

Se o computador for conectado com sucesso à máquina, ela iniciará o processo de origem automaticamente. Caso contrário, clique no botão de origem para verificar se essa função está funcionando.

Iniciar operação

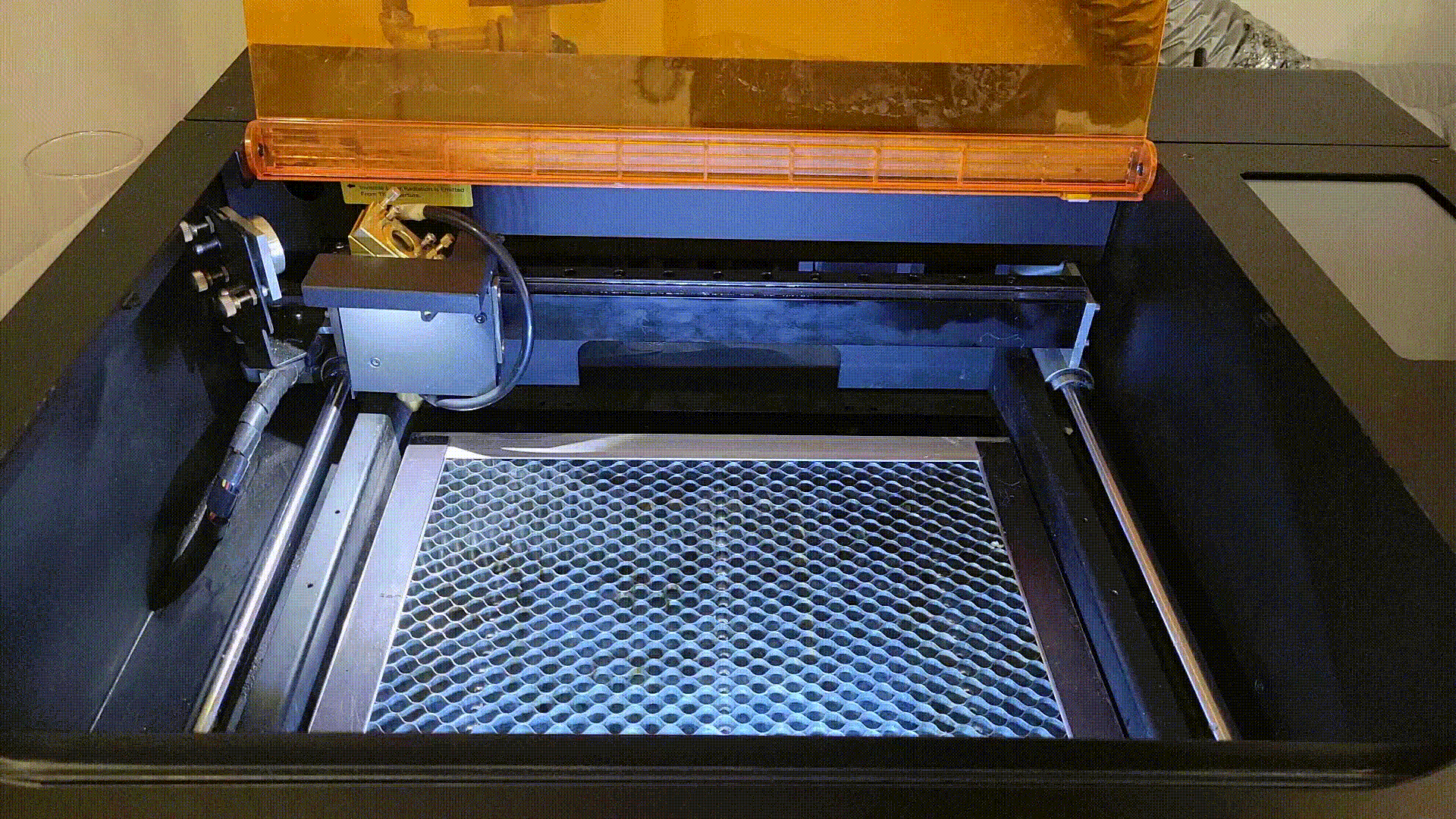

1. Coloque o material dentro da máquina

2. Focalização

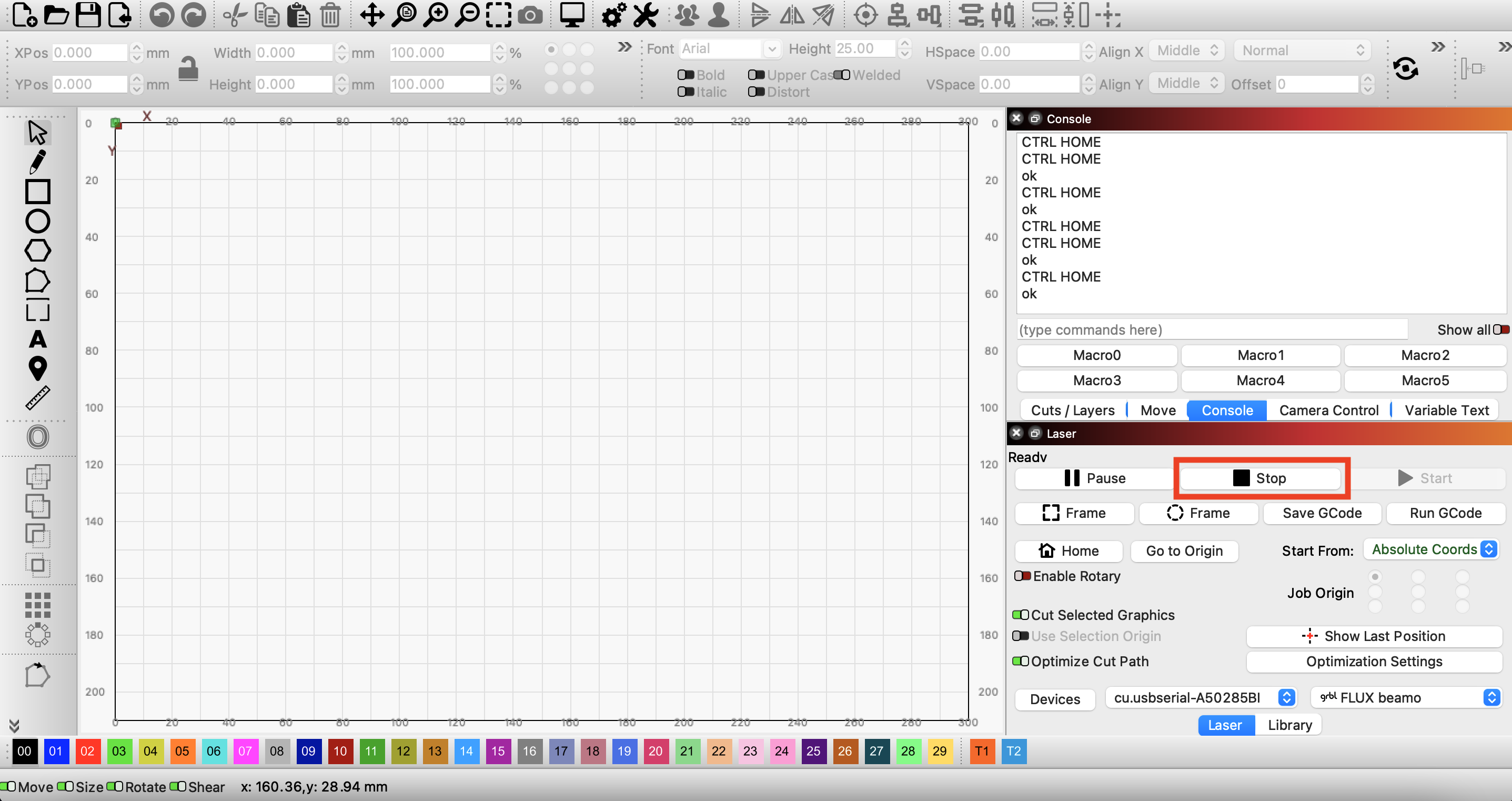

- Clique no botão "Parar" no painel "Laser" para liberar o motor.

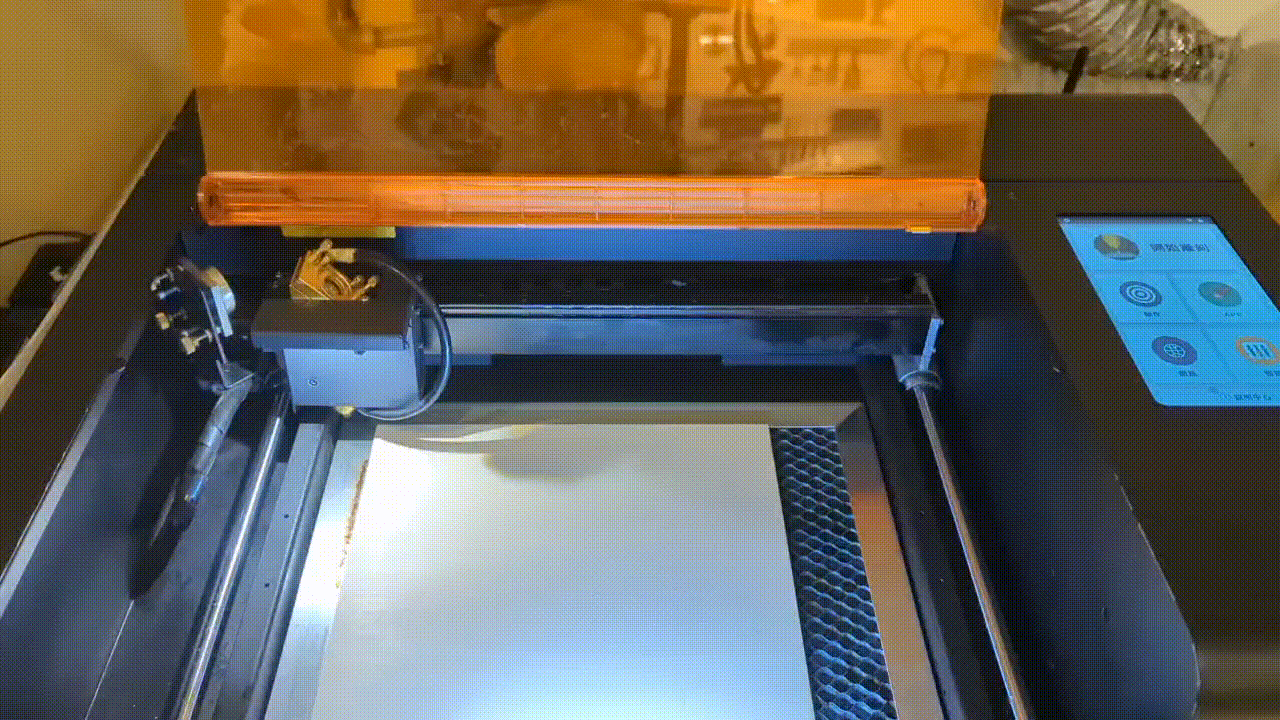

- Mova a cabeça do laser para cima do material.

- Ajuste o foco
Existem duas maneiras de ajustar o foco no beamo, dependendo se é um modelo padrão ou um modelo com o complemento de foco automático. Por favor, siga este artigo para operar. (Certifique-se de que a distância focal esteja configurada corretamente antes de cada operação de gravação/corte.)

Atenção:

• Certifique-se de que a máquina libere automaticamente o motor dentro de 3 minutos do controle do LightBurn. Se o motor ficar travado por muito tempo, pode danificar a máquina. (Clique no painel "Parar" no painel "Laser" para liberar o motor)
• Após liberar o motor, se você fez algum movimento na cabeça do laser, lembre-se de pressionar "Home" para redefinir a posição antes de enviar o trabalho. Caso contrário, há risco de colisão.

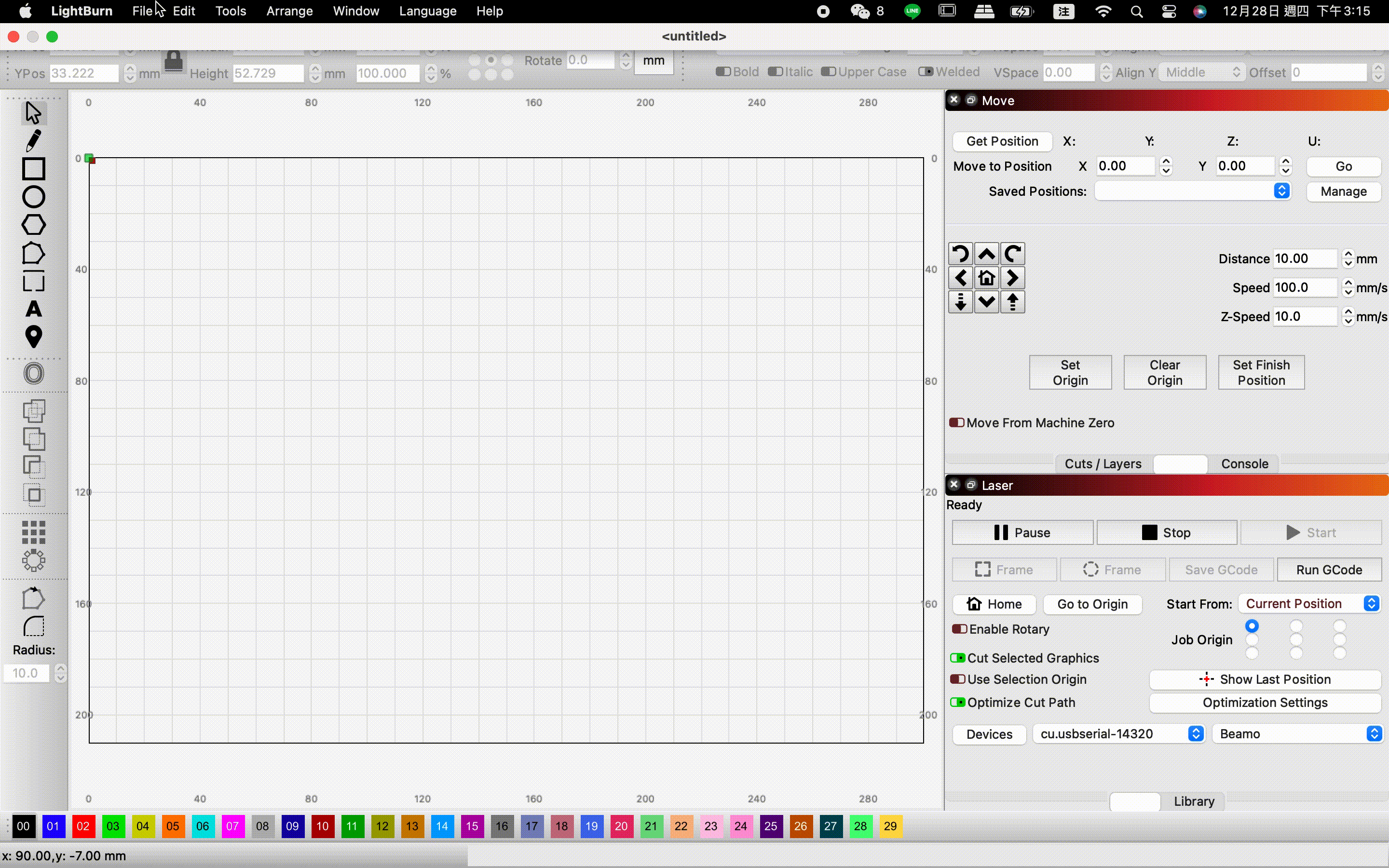

3. Importe um arquivo para o LightBurn

Clique no ícone acima para importar o arquivo ou arraste e solte o arquivo diretamente na área de trabalho.

4. Configure os parâmetros

Clique em um padrão ou camada e configure os parâmetros no canto inferior direito da seção Cortes / Camadas .

5. Ative o efeito "Overscanning"

- Se a camada estiver configurada como "Preenchimento, Preenchimento + linha, Imagem ou Preenchimento com deslocamento" modo, sugerimos ativar a função "Sobrevarredura" .

- Clique duas vezes em uma camada para acessar o "Editor de Configurações de Corte". Ative o efeito de Sobrevarredura e insira a porcentagem.

Atenção: As configurações de parâmetros variam para cada velocidade e material. Consulte as "Configurações recomendadas para parâmetros de materiais" no final deste artigo.

6. Defina a posição inicial

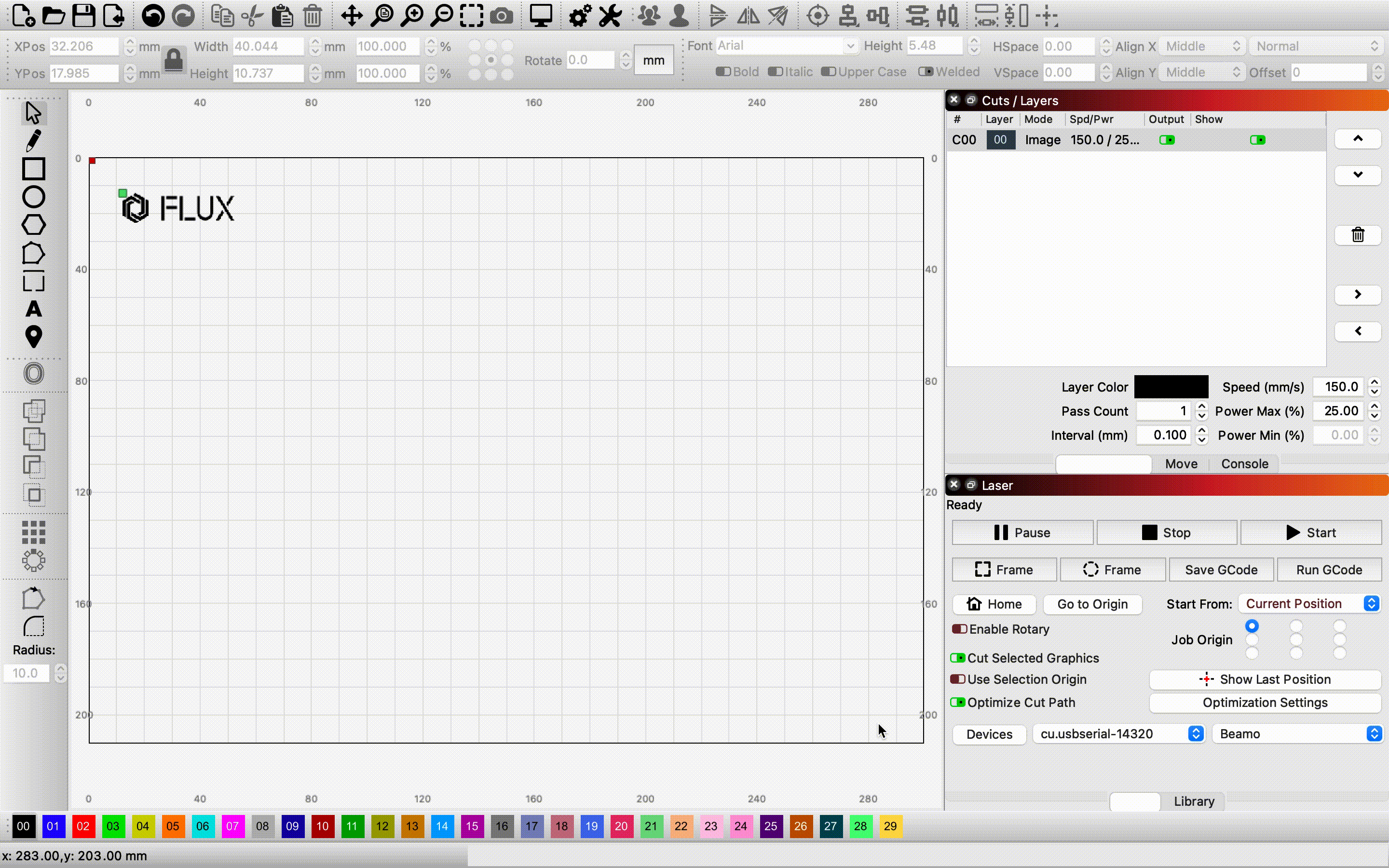

Selecione "Coordenadas Absolutas" na lista suspensa "Iniciar a partir de" na aba Laser .

Nota: A operação de "Coordenadas Absolutas" é muito semelhante ao Beam Studio, portanto, recomendamos fortemente aos usuários com experiência no Beam Studio.

Coordenadas Absolutas

A janela principal de edição que você vê representa a área de trabalho da sua máquina. Qualquer elemento que você posicionar nessa área será cortado no local correspondente na sua máquina.

7. Clique em "Home" no painel Laser.

Após liberar o motor, se você fez algum movimento na cabeça do laser, lembre-se de pressionar "Home" para redefinir a posição antes de enviar o trabalho. Caso contrário, há risco de colisão.

8. Visualizar área de trabalho

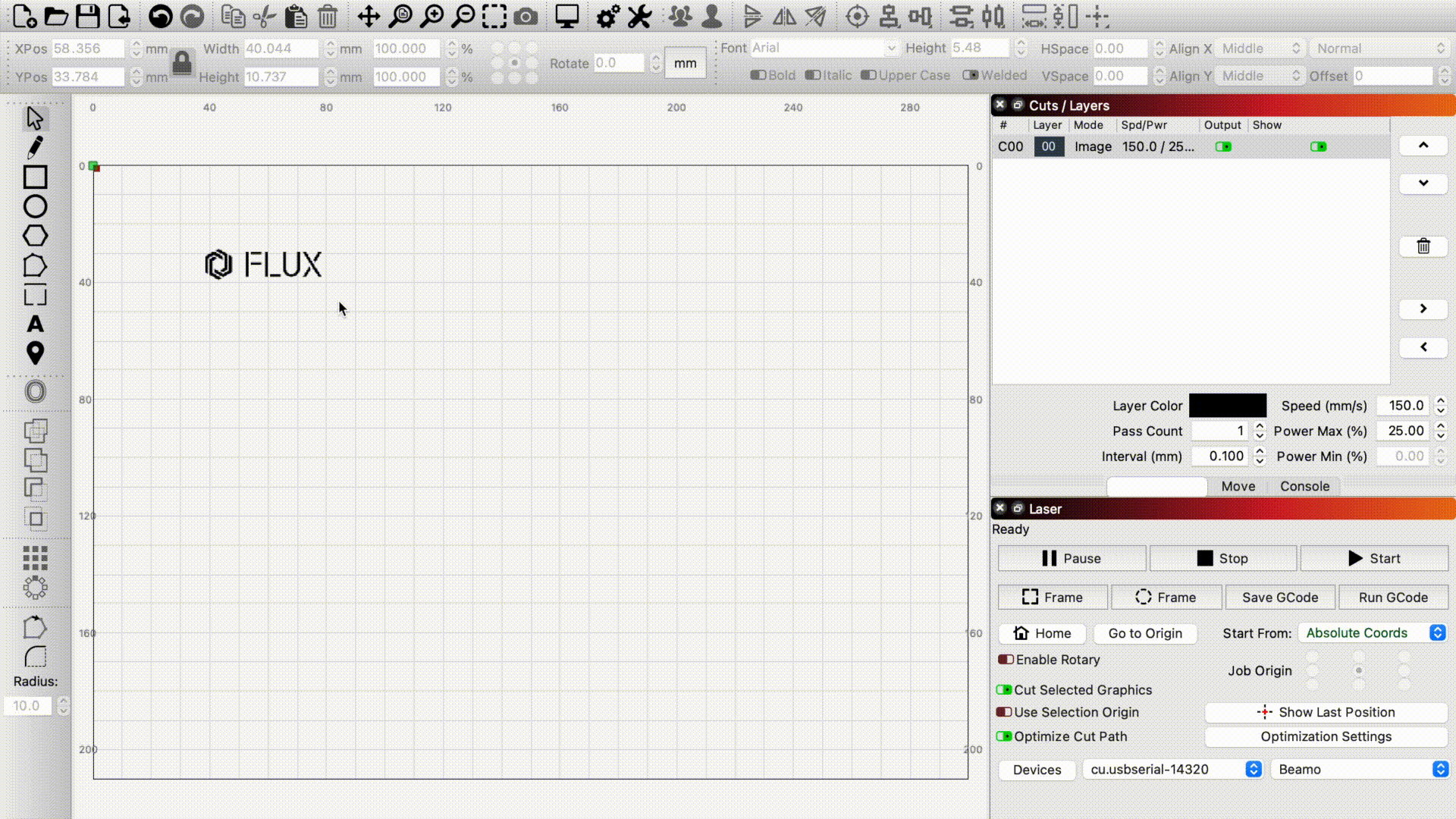

Selecione a imagem que deseja visualizar e clique em "Enquadrar" para verificar se o padrão será gravado na posição desejada.

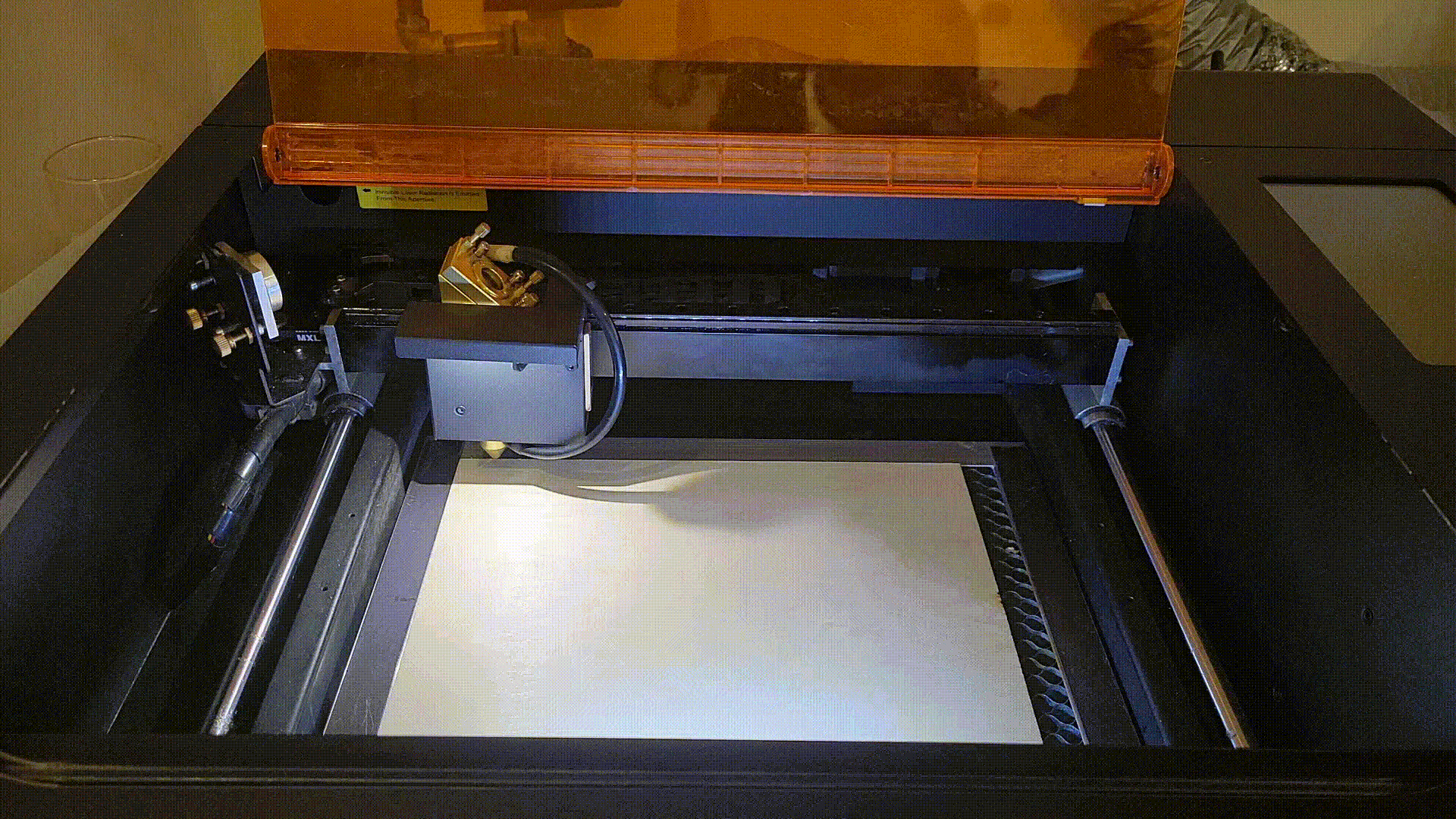

9. Feche a porta

10. Clique em "Home" e envie o trabalho

Selecione a imagem e clique em "Iniciar" na aba Laser para enviar o trabalho.

Atenção: Desconectar o cabo durante a execução do projeto interromperá a operação. Certifique-se de que o cabo esteja firmemente conectado durante a execução do trabalho.

11. Resultados da gravação

Observação: Se o resultado da gravação estiver borrado, pouco nítido ou com cores fracas, verifique se a cabeça do laser está focada corretamente.

____________________________________________________________________________________

Além das Coordenadas Absolutas, existem outras opções para informar ao LightBurn como posicionar o padrão dentro da área de trabalho da sua máquina.

Posição Atual

O trabalho corta/grava com base na posição atual da cabeça do laser.

Origem do Trabalho

Configuração "Origem do Trabalho" informará ao LightBurn como posicionar o trabalho em relação ao laser.

(O indicador verde "Origem do Trabalho" exibido na janela principal de edição se moverá quando você alterar suas configurações.)

____________________________________________________________________________________

Configurações recomendadas para parâmetros de material

beamo

____________________________________________________________________________________

Gravação Rotativa

Por favor, siga Cabo LightBurn Bridge - Módulo Rotativo beamo 1.0 para operar.
