Cabo de Ponte LightBurn - Módulo Rotativo beamo

Antes de começar

Instale o Módulo Rotativo 1.0

Para instalar o Módulo Rotativo 1.0, siga este artigo.

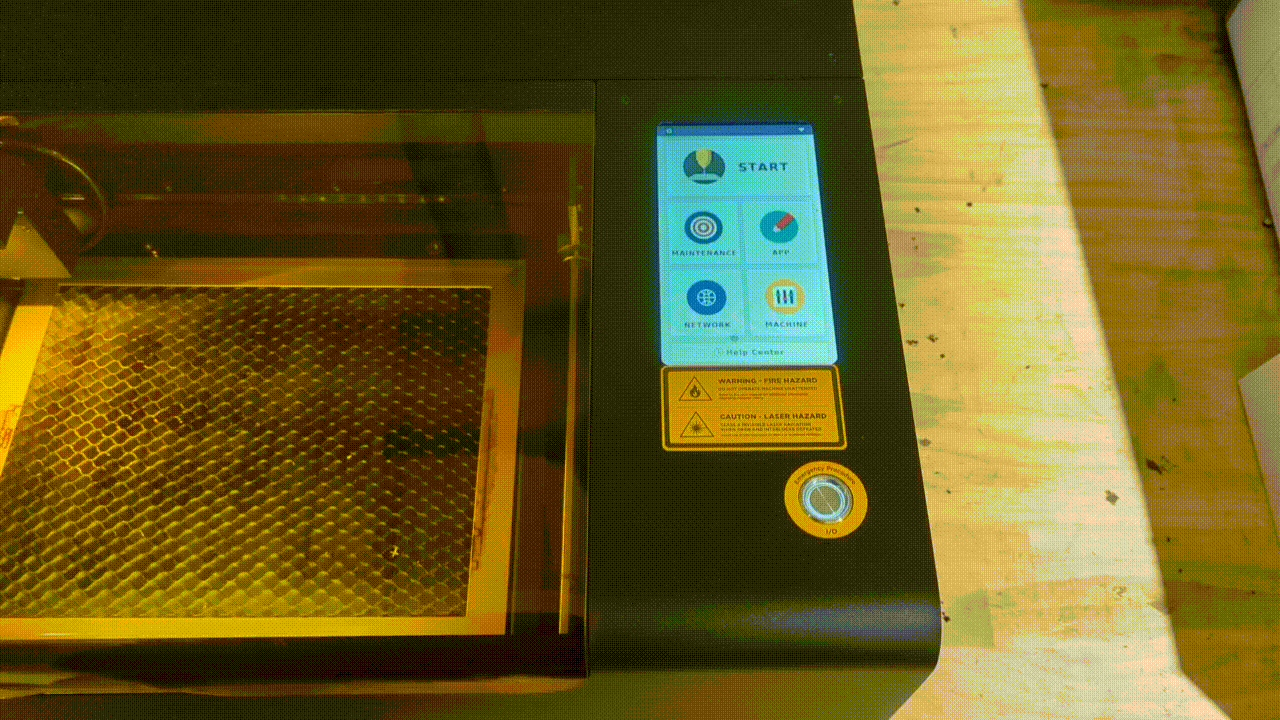

Nota: Desligue a máquina antes de instalar o Módulo Rotativo.

Configurações do LightBurn

1. Importe o arquivo de configuração e conecte seu computador à máquina com o Cabo LightBurn Bridge. Consulte Cabo LightBurn Bridge - beamo para mais detalhes.

2. Abra o LightBurn e clique em "Dispositivos" na aba Laser . ➡️ Ative "Exibir ativação do rotativo na janela principal" na janela de Configurações que aparece e clique em "OK".

3. Ligue "Ativar Rotativo" no painel lateral direito.

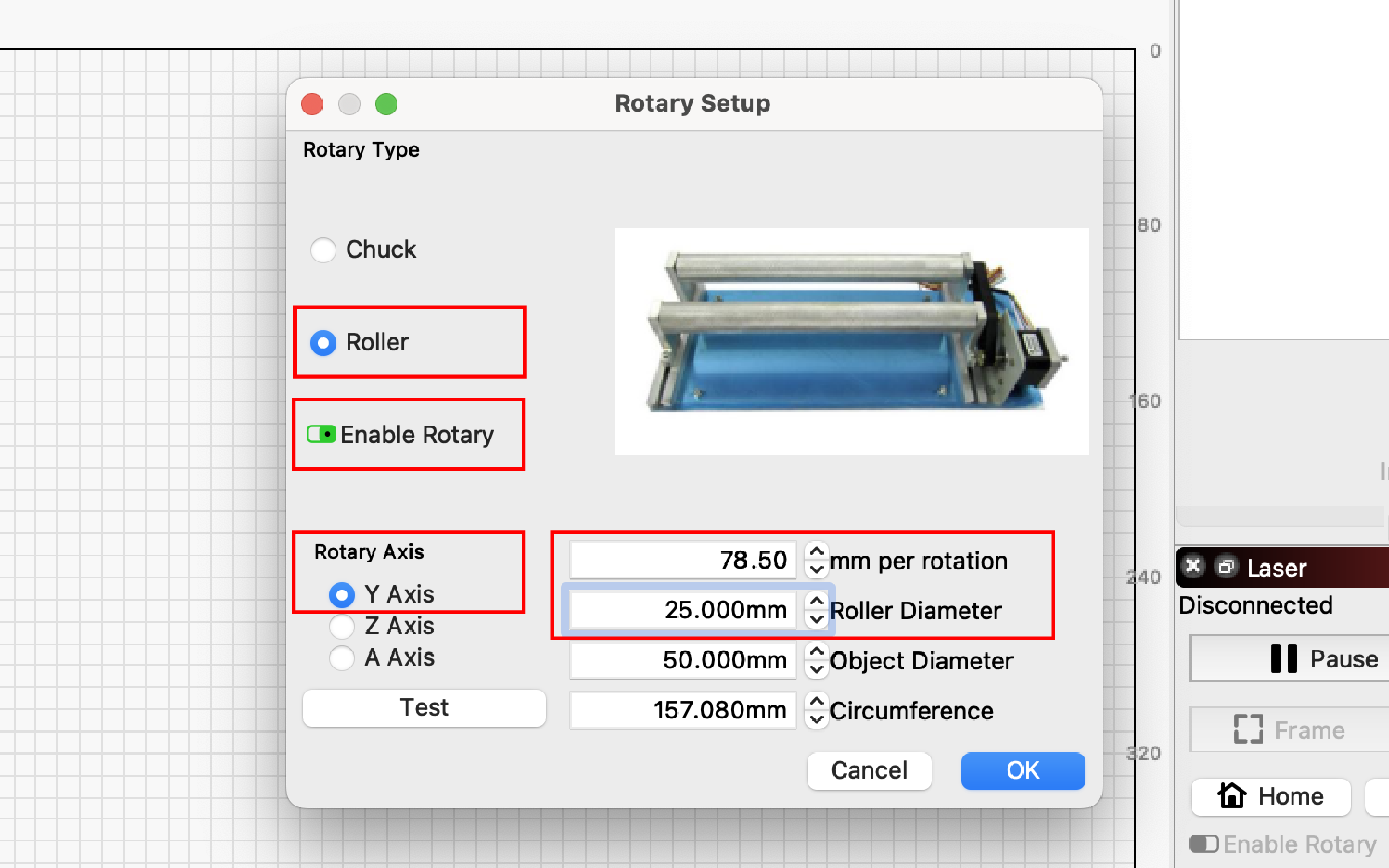

4. Escolha "Ferramentas" ➡️ "Configuração do Rotativo". Em seguida, configure os parâmetros para o Módulo Rotativo conforme indicado abaixo e clique em "OK".

Iniciar operação

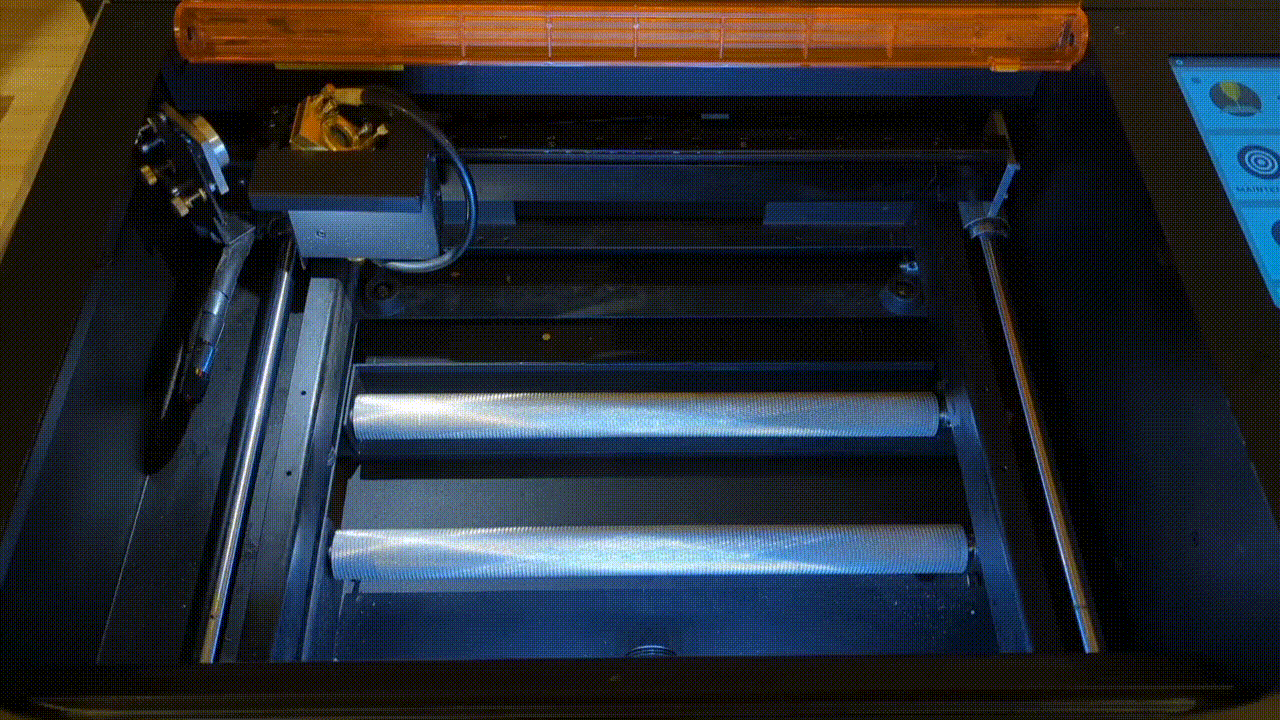

1. Posicione o material dentro da máquina

2. Focalização

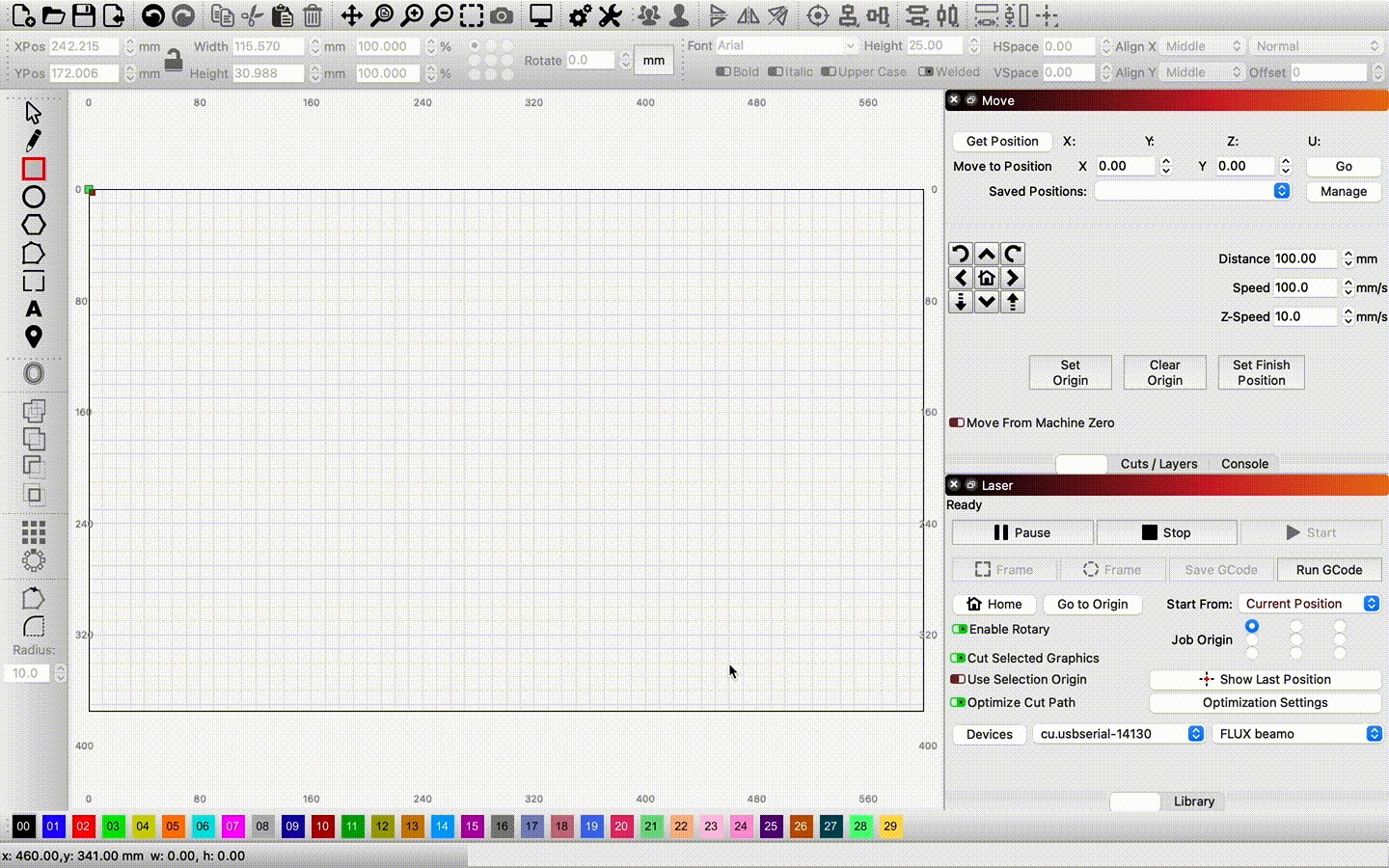

- Digite 'B34" no painel "Console" para liberar o motor.

- Mova a cabeça do laser para cima do material.

- Ajuste o foco
Existem duas maneiras de ajustar o foco no beamo, dependendo se é um modelo padrão ou um modelo com o complemento de foco automático. Por favor, siga este artigo para operar. (Certifique-se de que a distância esteja corretamente ajustada antes de cada operação de gravação/corte.)

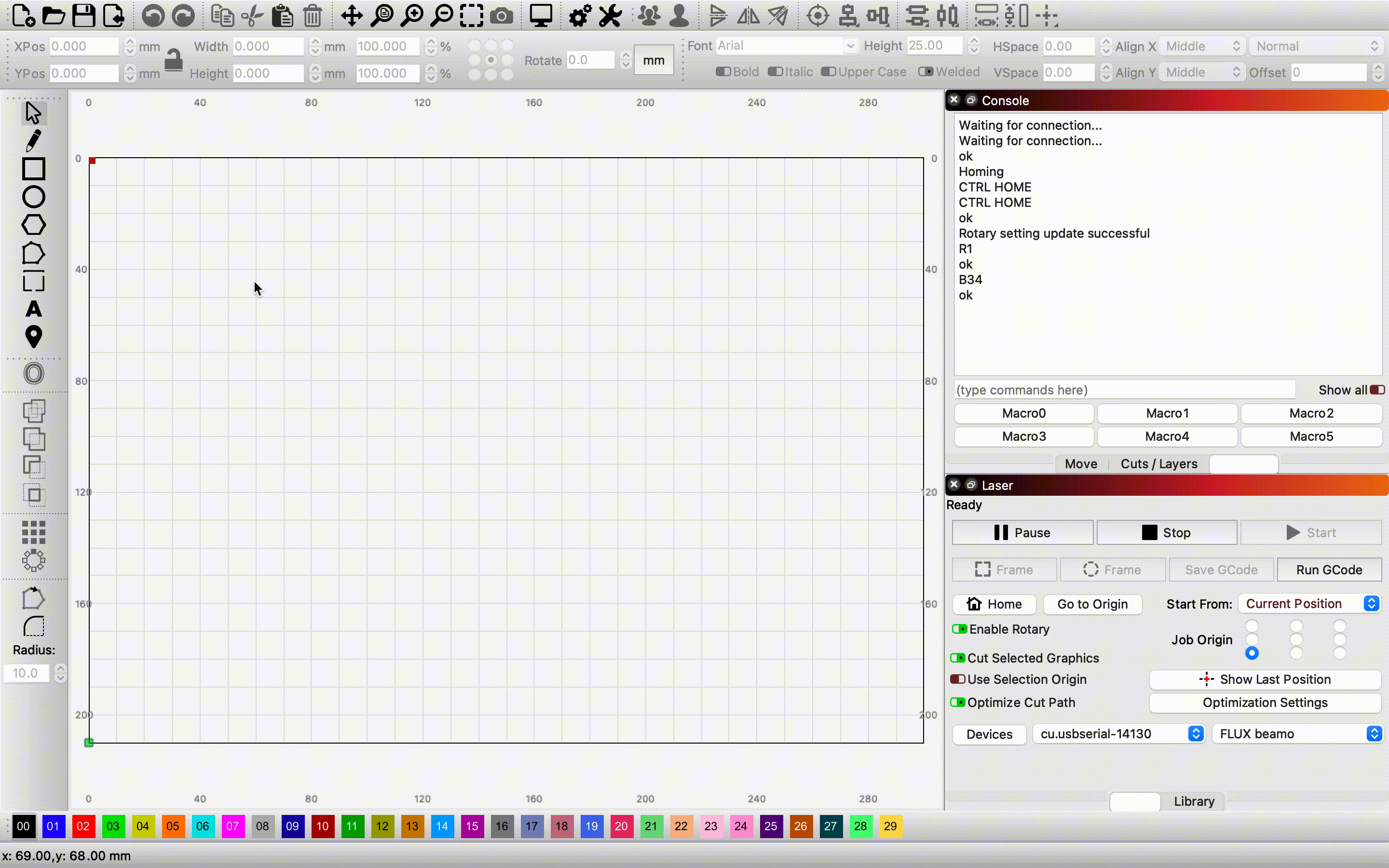

3. Importe um arquivo para o LightBurn

Clique no ícone acima para importar o arquivo ou arraste e solte o arquivo diretamente na área de trabalho.

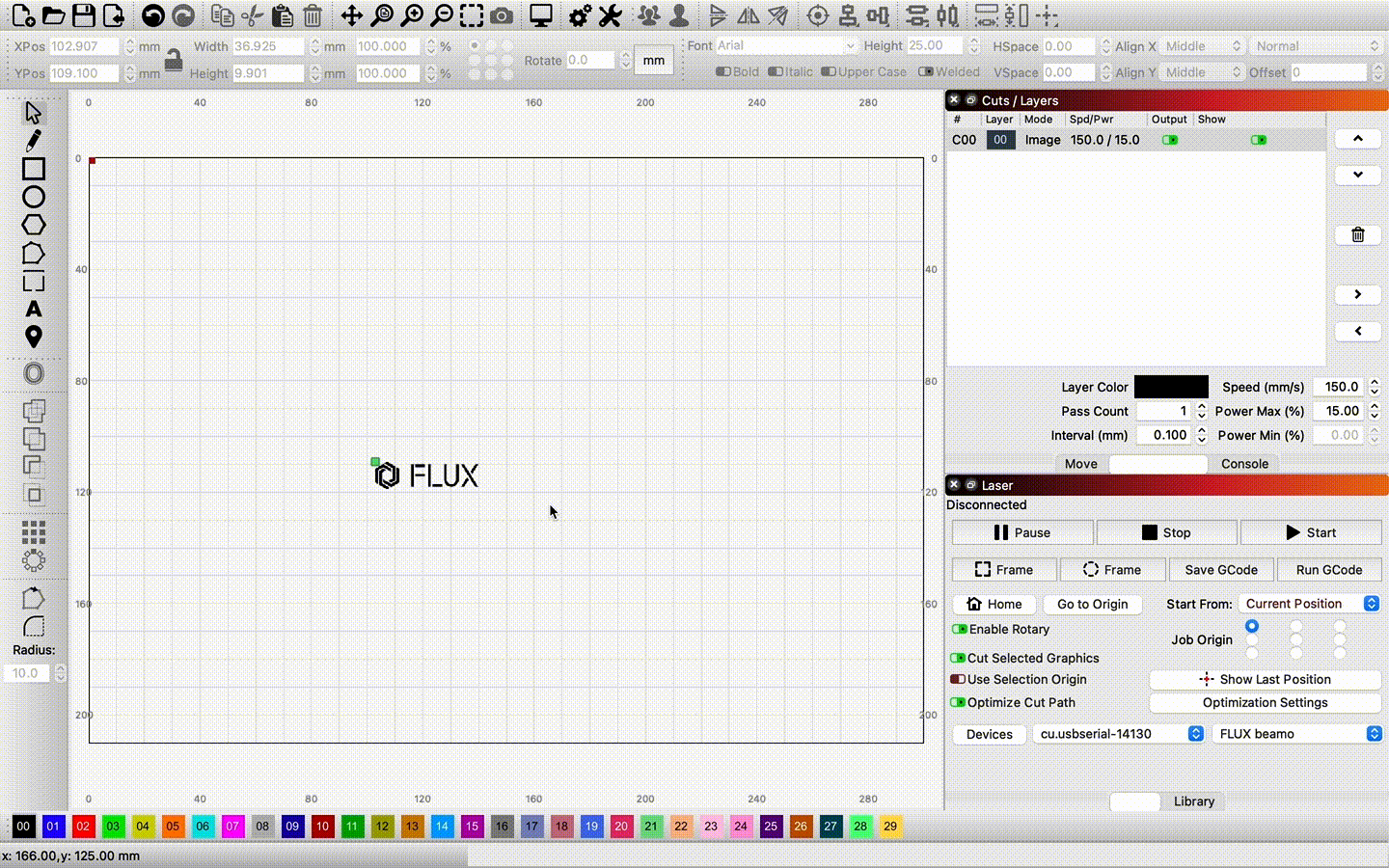

4. Configure os parâmetros de gravação

Clique no objeto da camada e configure os parâmetros no canto inferior direito da seção Cortes / Camadas .

5. Ative o efeito função "Sobrevarredura"

- Se a camada estiver configurada como "Preenchimento, Preenchimento + Contorno, Imagem, Preenchimento com Deslocamento" modo, recomendamos que você ative a função "Sobrevarredura" .

- Clique duas vezes em uma camada para acessar o "Editor de Configurações de Corte". Ative o efeito de Sobrevarredura e insira a porcentagem.

Observação: As configurações de parâmetros variam para cada velocidade e material, consulte as "Configurações recomendadas para parâmetros de materiais" no final deste artigo.

6. Defina a posição inicial

Selecionar 'Posição Atual' na lista suspensa de 'Iniciar de' na aba Laser .

Observação: Como o LightBurn não suporta a função de visualização da câmera para alinhamento, recomenda-se configurar 'Iniciar de' como 'Posição Atual'.

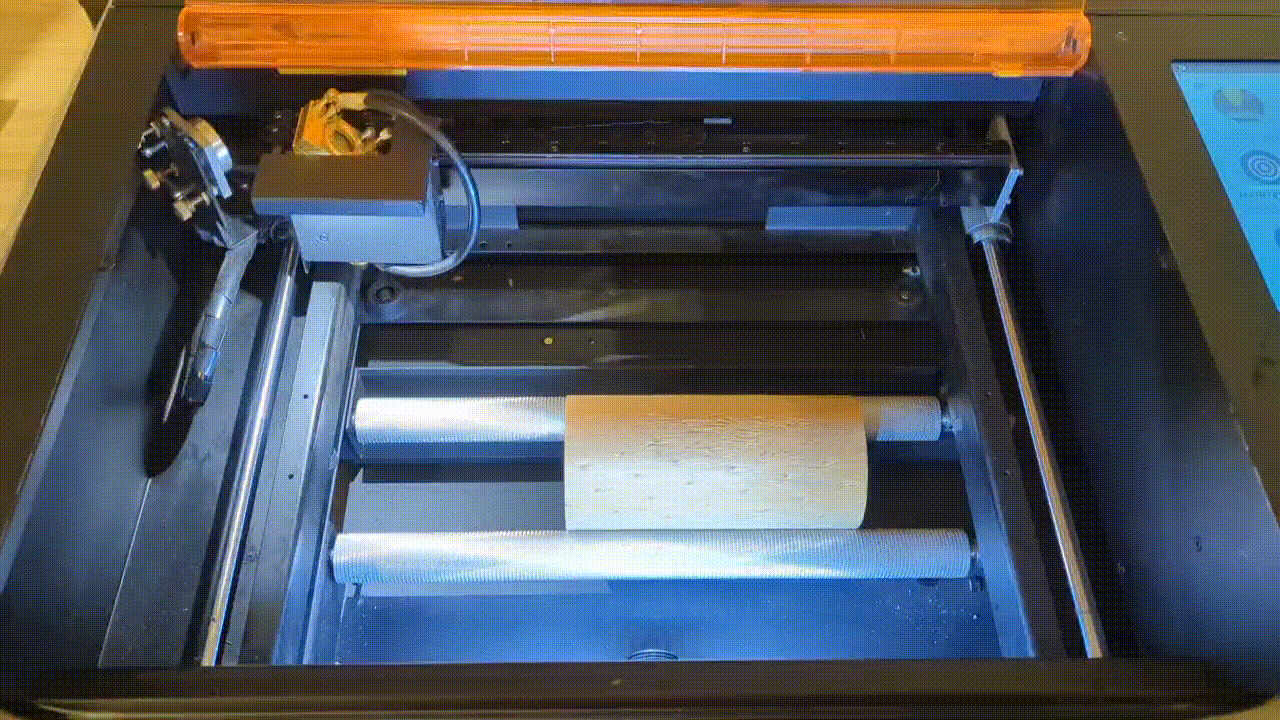

7. Mova o cabeçote do laser para a posição desejada para a gravação.

Digite 'B34' na "Console" janela para liberar o motor e, em seguida, mova o cabeçote do laser para a posição desejada para a gravação.

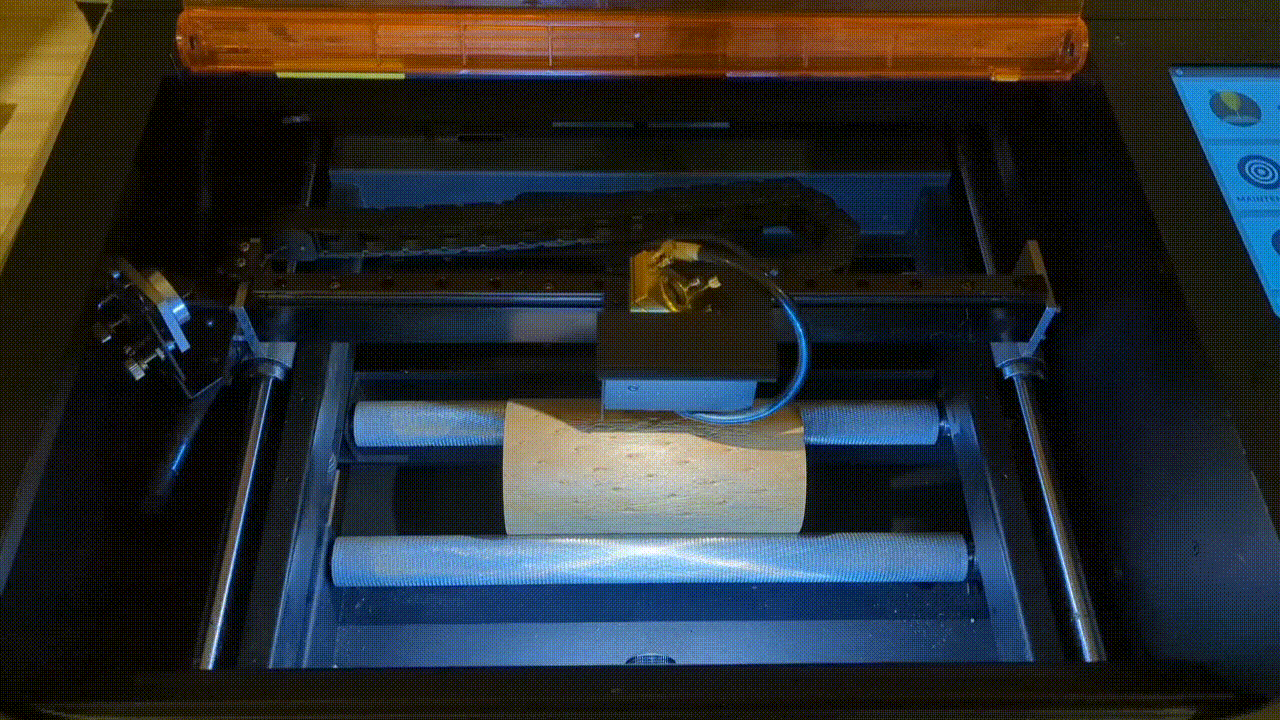

8. Feche a porta

9. Envie o arquivo

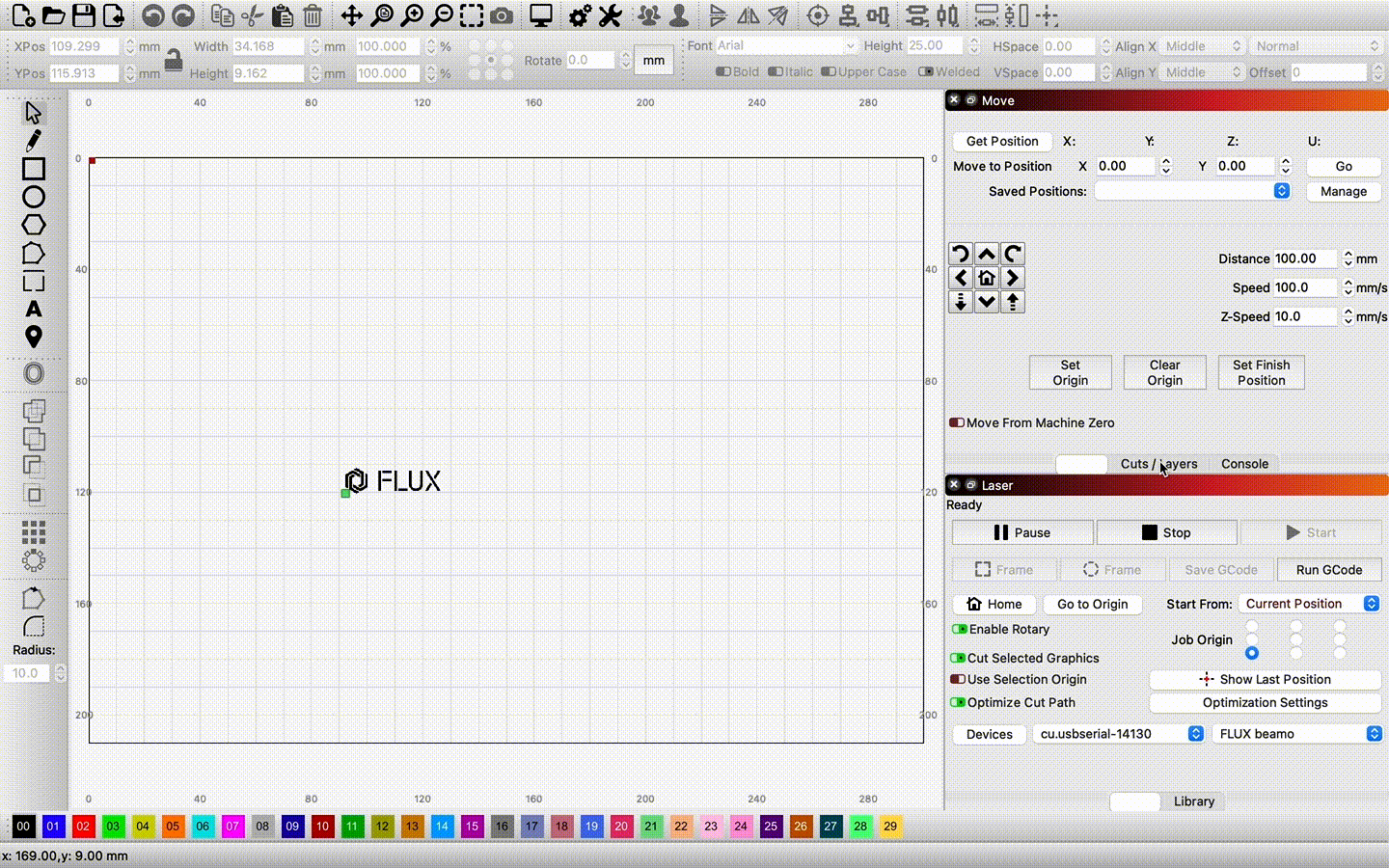

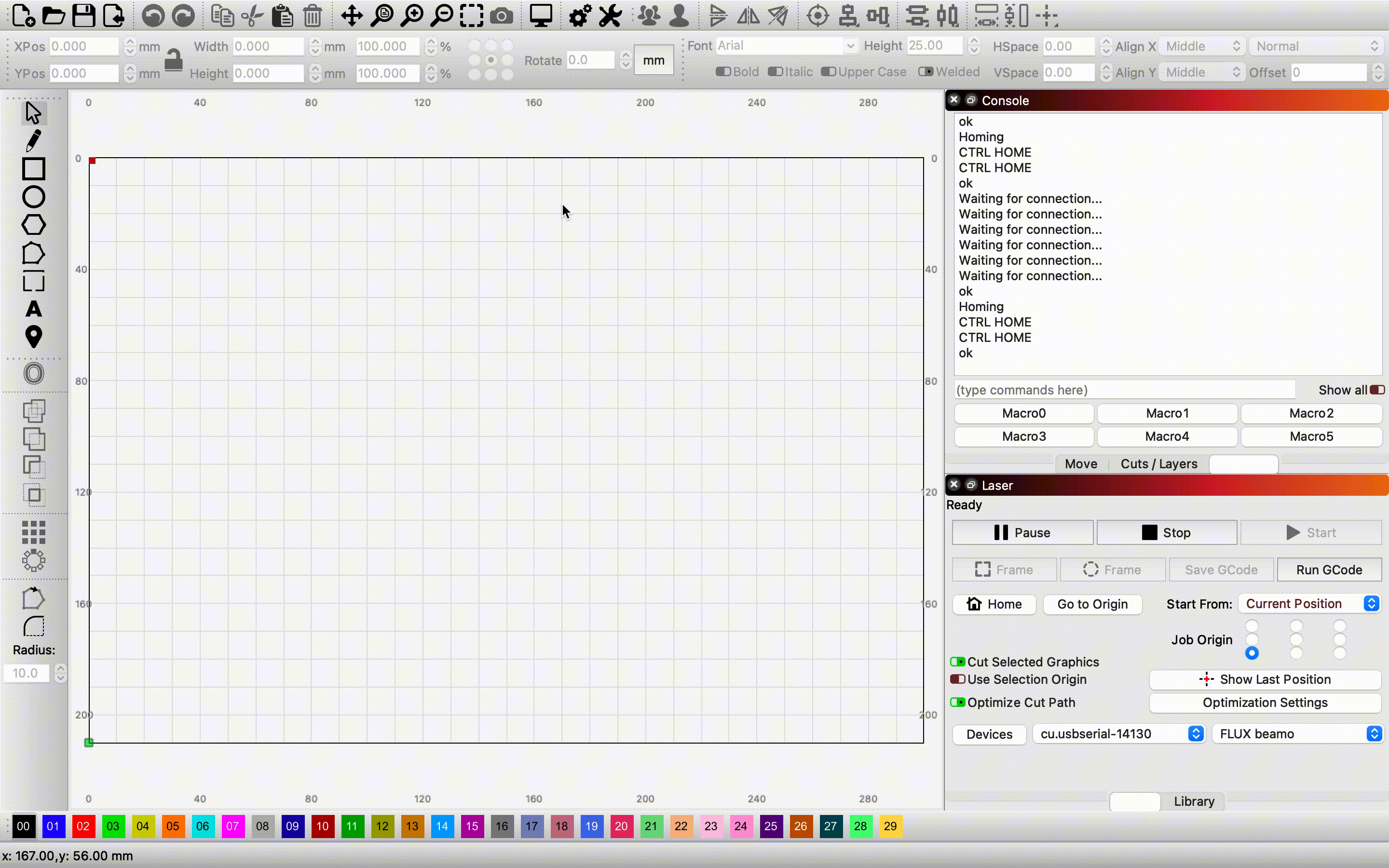

- Digite 'R1' no painel "Console" janela para ativar o modo rotativo.

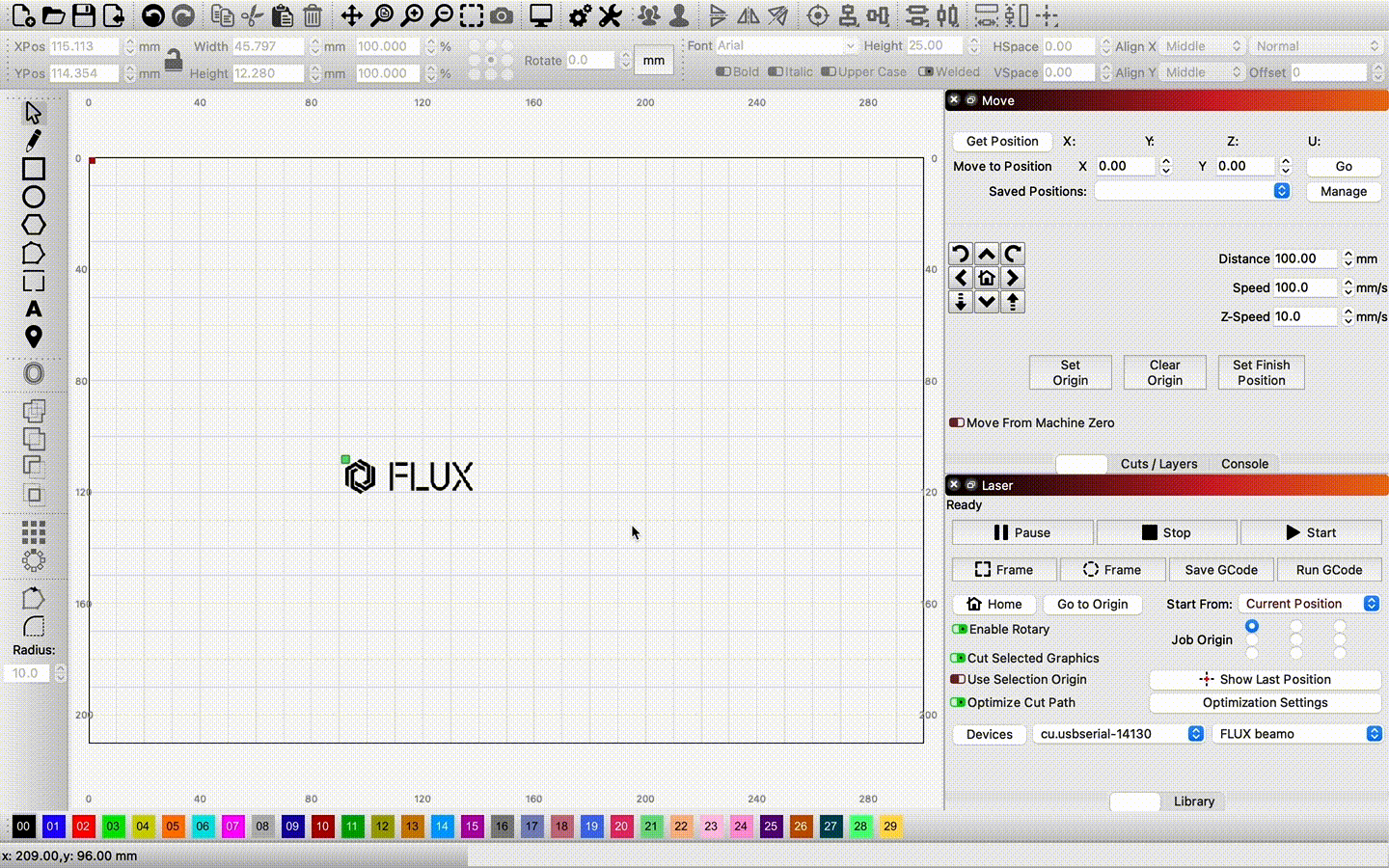

- Clique em 'Iniciar' para enviar o arquivo.

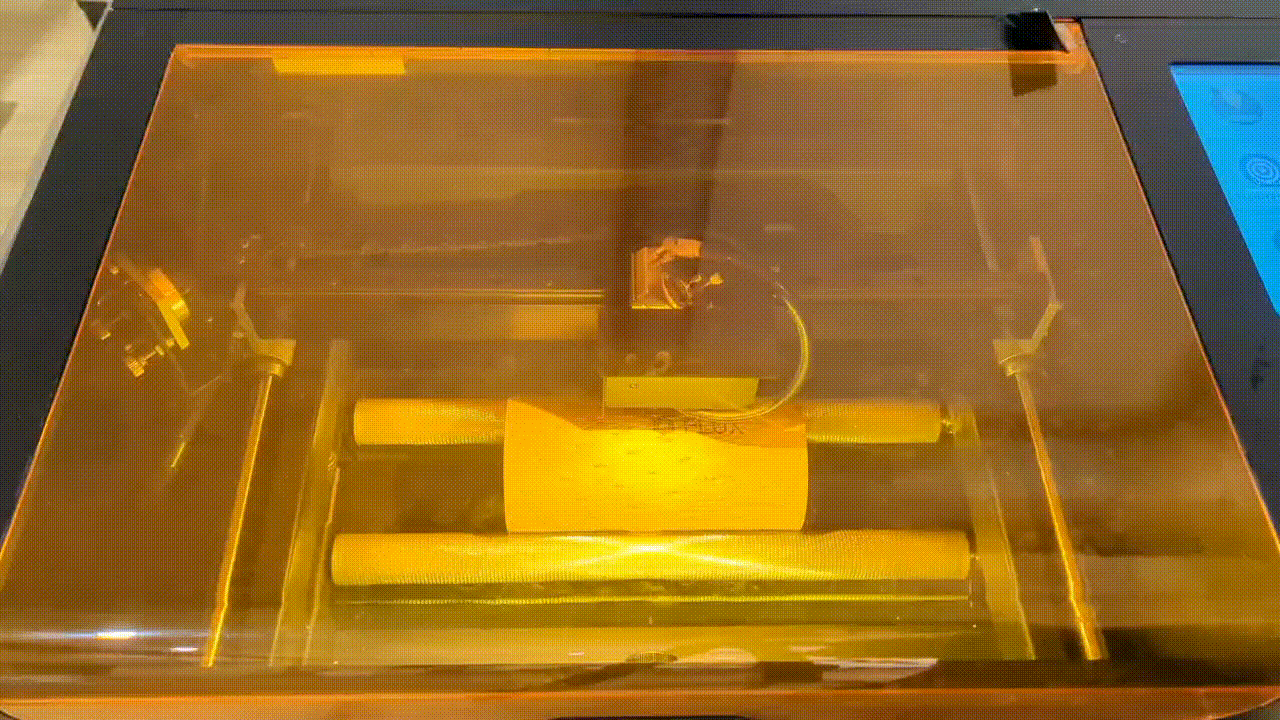

10. Gravação concluída

Observação: Para gravar no eixo não rotativo após usar o eixo rotativo, digite "R0" no painel "Console" à direita para desativar o modo de eixo rotativo antes de iniciar a gravação. Esta operação é necessária apenas quando o trabalho é interrompido ou não concluído. Não é necessária quando o trabalho é finalizado em condições normais.

___________________________________________________________________________________

Configurações recomendadas para parâmetros de materiais
