Beambox II - Byte av laserströmförsörjning (PSU)

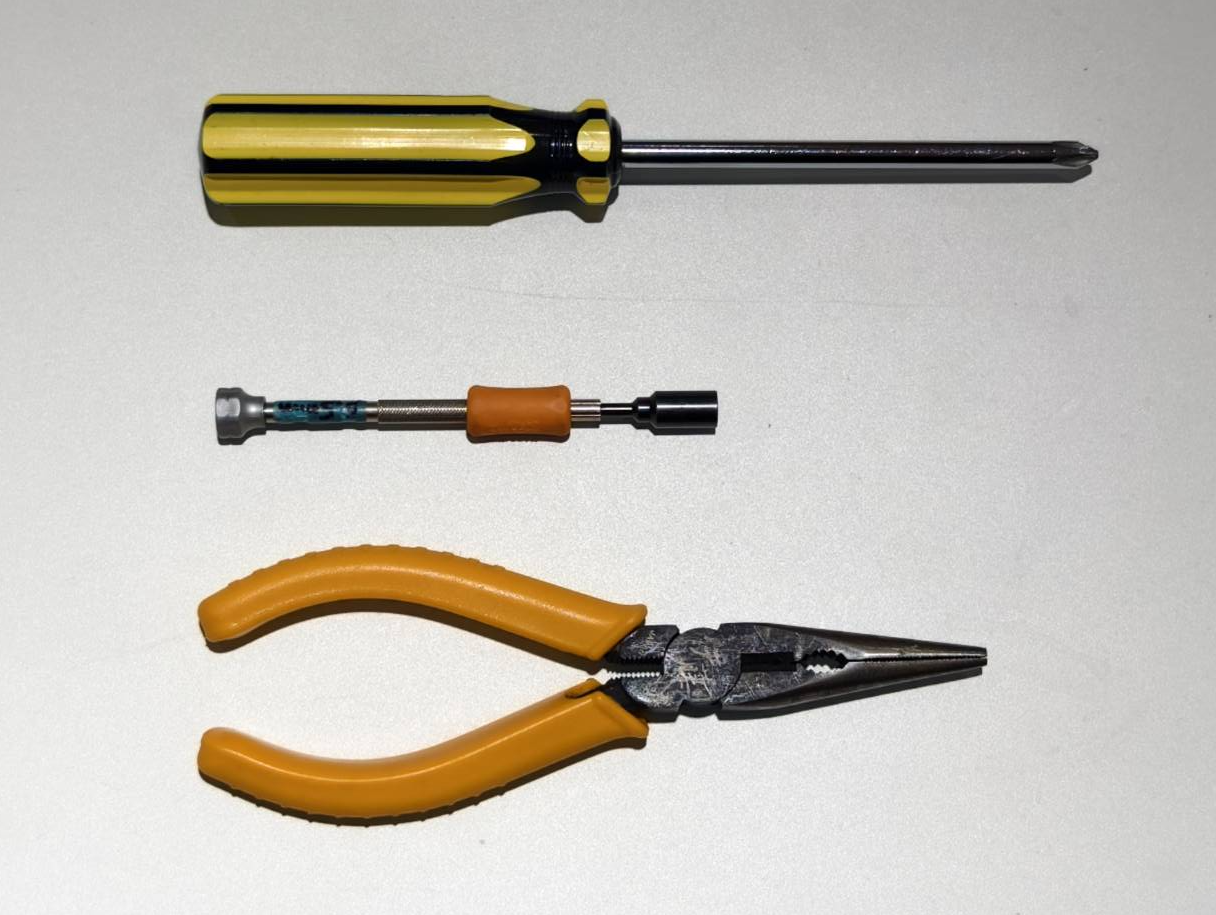

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Använd en skruvmejsel för att lossa skruvarna på maskinens baksida. Därefter kan bakpanelen öppnas.

Steg 3

• Koppla loss kablarna från laserröret och laserströmförsörjningen.

• För in laserströmförsörjningens kabel genom hålet.


• Stäng bakpanelen


Steg 4

Öppna sidopanelen för att se maskinens insida.

• Använd en stjärnskruvmejsel för att öppna panelen.



Steg 5

Koppla ur alla kablar.

Steg 6

Använd en 5,5 mm hylsnyckel eller skiftnyckel för att ta bort de två muttrarna och förvara dem säkert för senare användning.

Steg 7

Lossa den övre högra muttern. Denna skruv behöver inte tas bort helt.

Steg 8

Dra ut strömförsörjningsenheten (PSU) och lägg den åt sidan.

Steg 9

Lossa den nedre högra muttern. Denna skruv behöver inte tas bort helt.

Steg 10

Efter att ha lossat den sista muttern bör strömförsörjningsenheten kunna tas bort.

Steg 11

• Kontrollera om din nya laserströmförsörjning har denna lilla bygel installerad.
  Om din nya strömförsörjning inte har den, ta bort bygeln från den gamla och installera den på den nya strömförsörjningen.

• Häng den nya laserströmförsörjningen på gängstängerna.

Steg 12

Dra åt de övre högra och nedre högra muttrarna.

Steg 13

Återmontera den nedre vänstra muttern.

Steg 14

• Återmontera den övre vänstra muttern.




• Om du har svårt att montera denna mutter kan du försöka dra åt den med en tång.


• Om den inte kan dras åt eller fästas ordentligt kan denna mutter hoppas över eller lämnas hängande på gängstången.


Steg 15

• Anslut kablarna igen.



• Kontrollera att spänningen är inställd på rätt värde för ditt land eller din miljö.
  (Om du är osäker kan du se Wikipedia)


  115V	230V

• Stäng sidoluckan och dra åt skruven.


Steg 16

• Dra ut kabeln från den nya strömförsörjningsenheten genom hålet och för den till baksidans hölje.

• Återanslut kablarna till laserröret och laserströmförsörjningen.

• Stäng bakstycket och dra åt skruven.
