Beambox II - Byte av vippströmbrytare

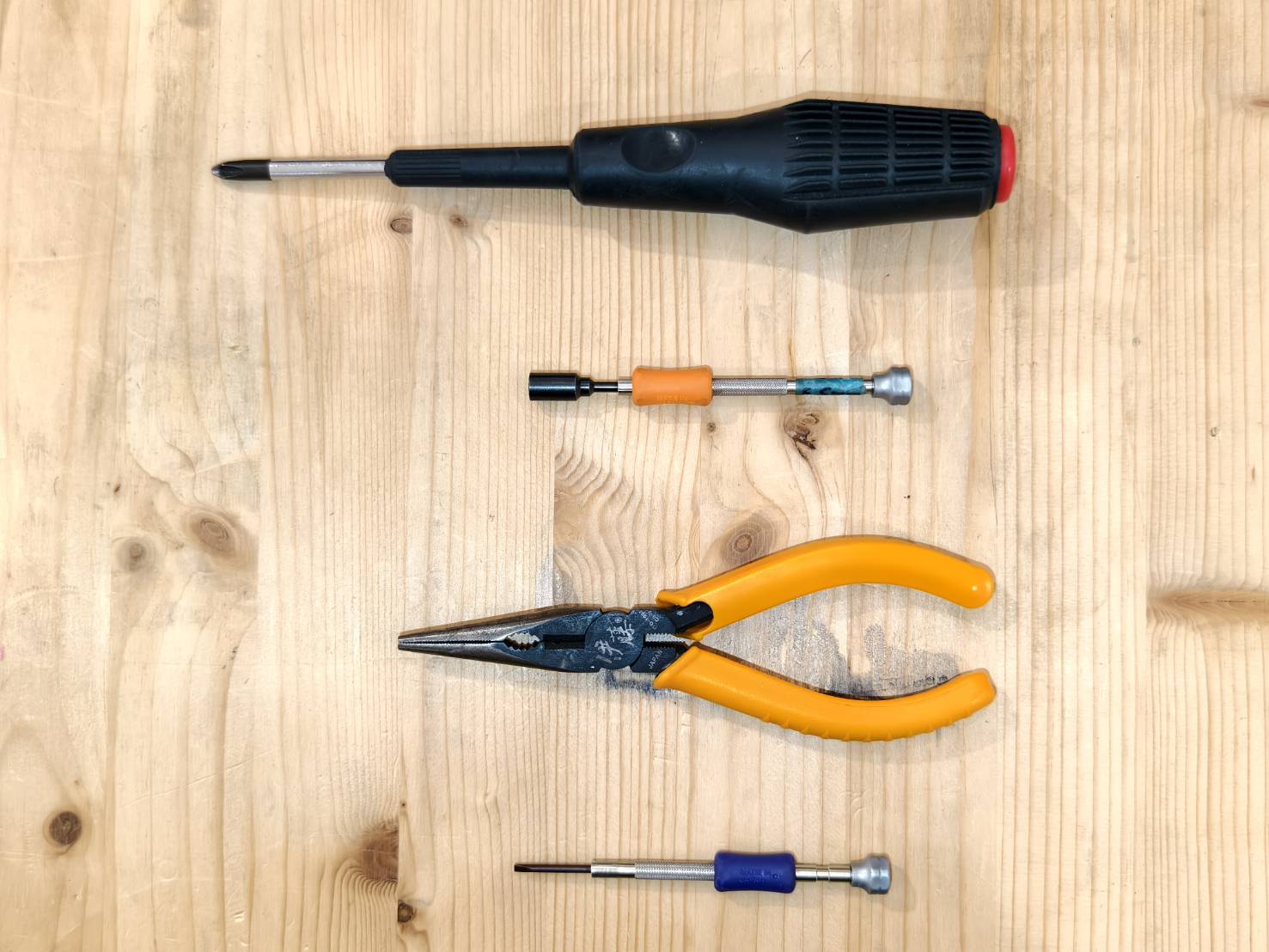

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Använd en skruvmejsel för att lossa skruvarna på maskinens baksida, därefter kan bakpanelen öppnas.

Steg 3

• Koppla loss kablarna från laserröret och laserns strömförsörjningsenhet.


• För in kabeln från laserns strömförsörjningsenhet genom hålet.



• Stäng bakpanelen


Steg 4

Öppna sidoluckan för att se maskinens insida.

• Använd en stjärnskruvmejsel för att öppna luckan.



Steg 5

Koppla ur kablarna.

Steg 6

Använd en 5,5 mm hylsnyckel eller skiftnyckel för att ta bort de två muttrarna och spara dem för senare användning.

Steg 7

Lossa den övre högra muttern. Denna skruv behöver inte avlägsnas helt.

Steg 8

Dra ut nätaggregatet och lägg det åt sidan.

Steg 9

Lossa den nedre högra muttern. Denna skruv behöver inte avlägsnas helt.

Steg 10

Efter att ha lossat den sista muttern bör nätaggregatet kunna tas bort. Förvara det säkert för senare återmontering.

Steg 11

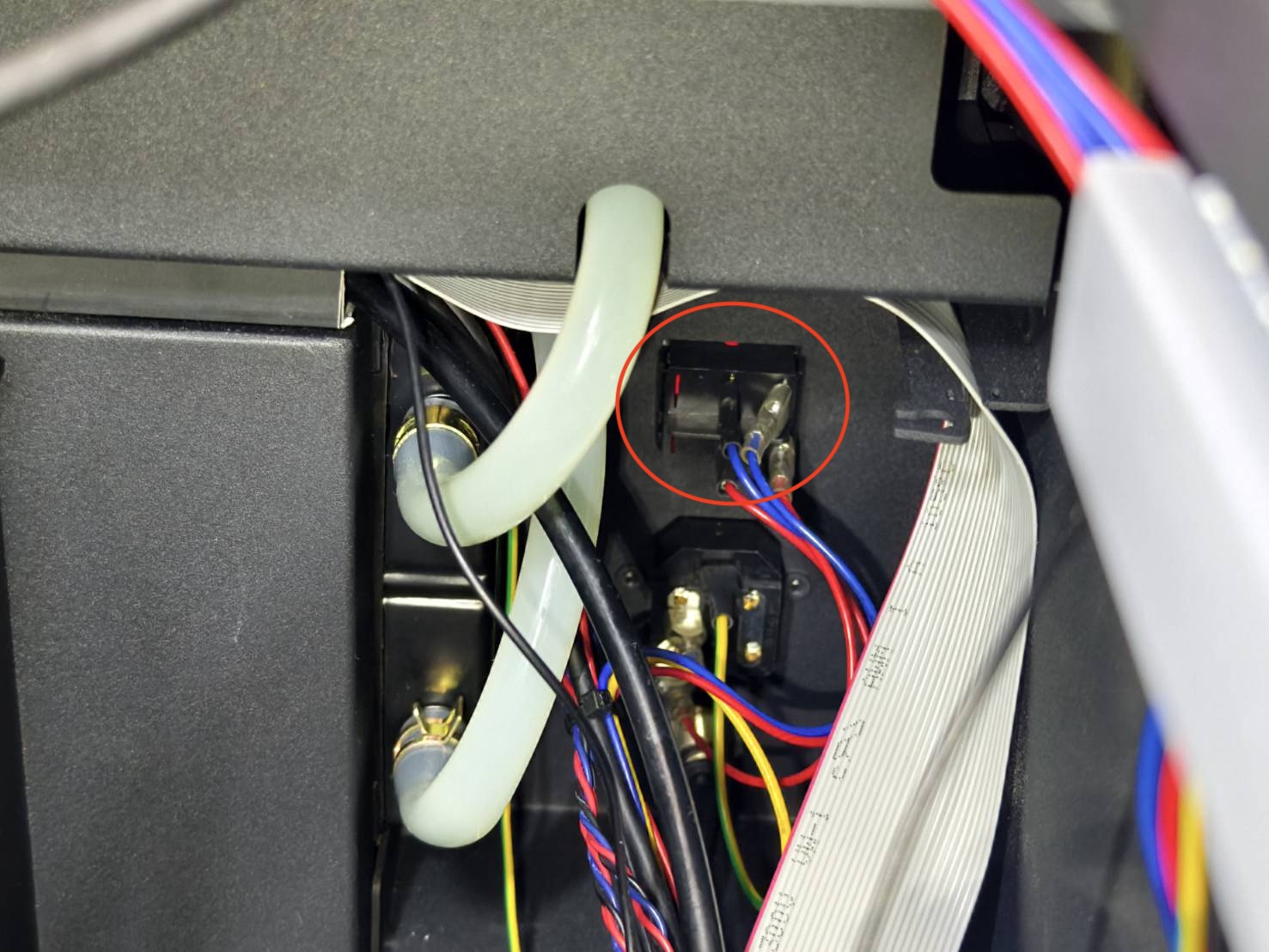

Lokalisera vippströmbrytarens baksida inuti maskinen.

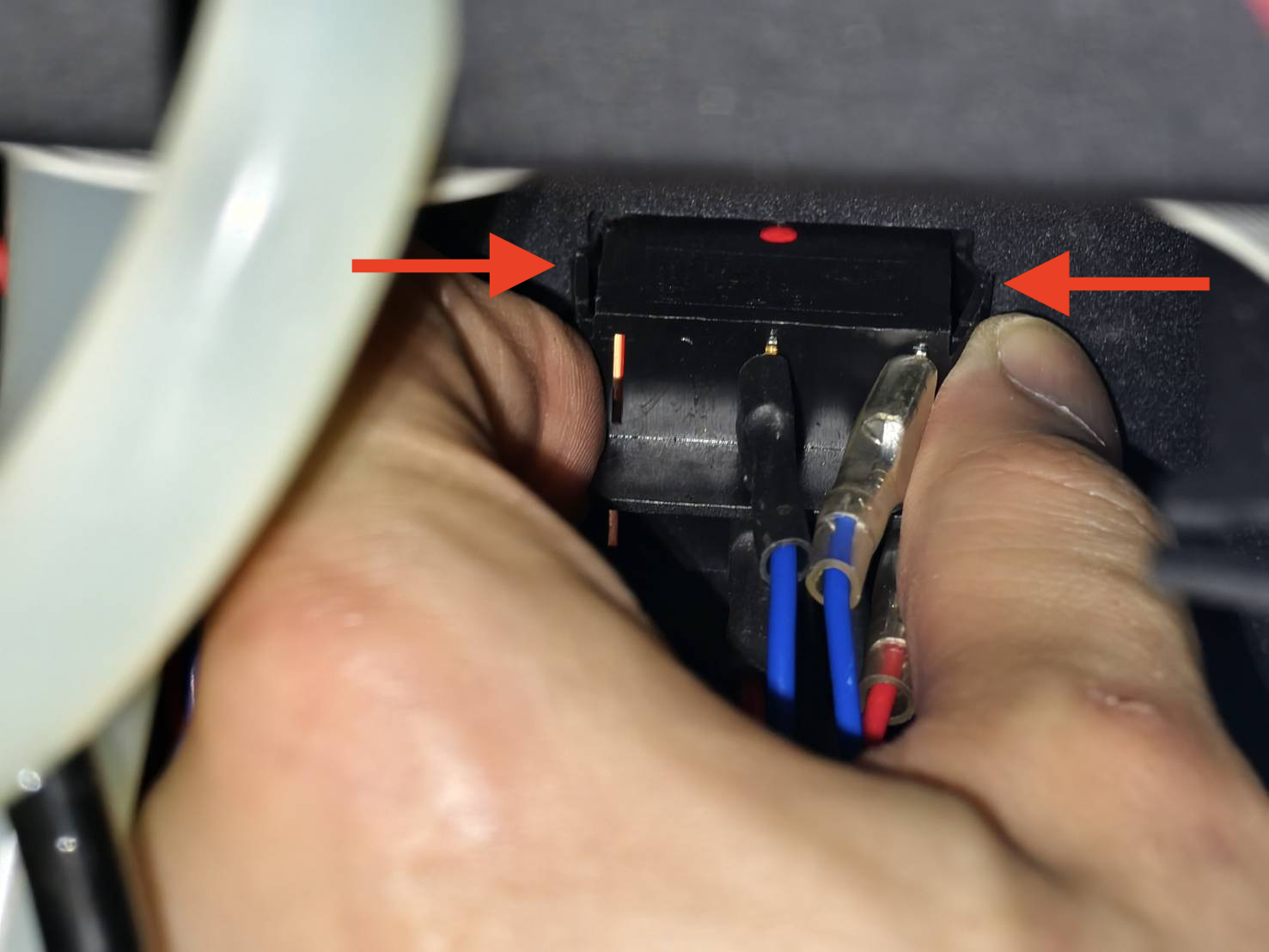

Försök att trycka ut strömbrytaren lite. Nyp om strömbrytarens sidor med fingrarna; den kan sedan tryckas ut och skakas loss.

Steg 12

Medan du trycker ut strömbrytaren med ena handen, använd en spårskruvmejsel i den andra för att bända ut den.

Steg 13

Ta foton för att dokumentera placeringen av varje kabel.

Steg 14

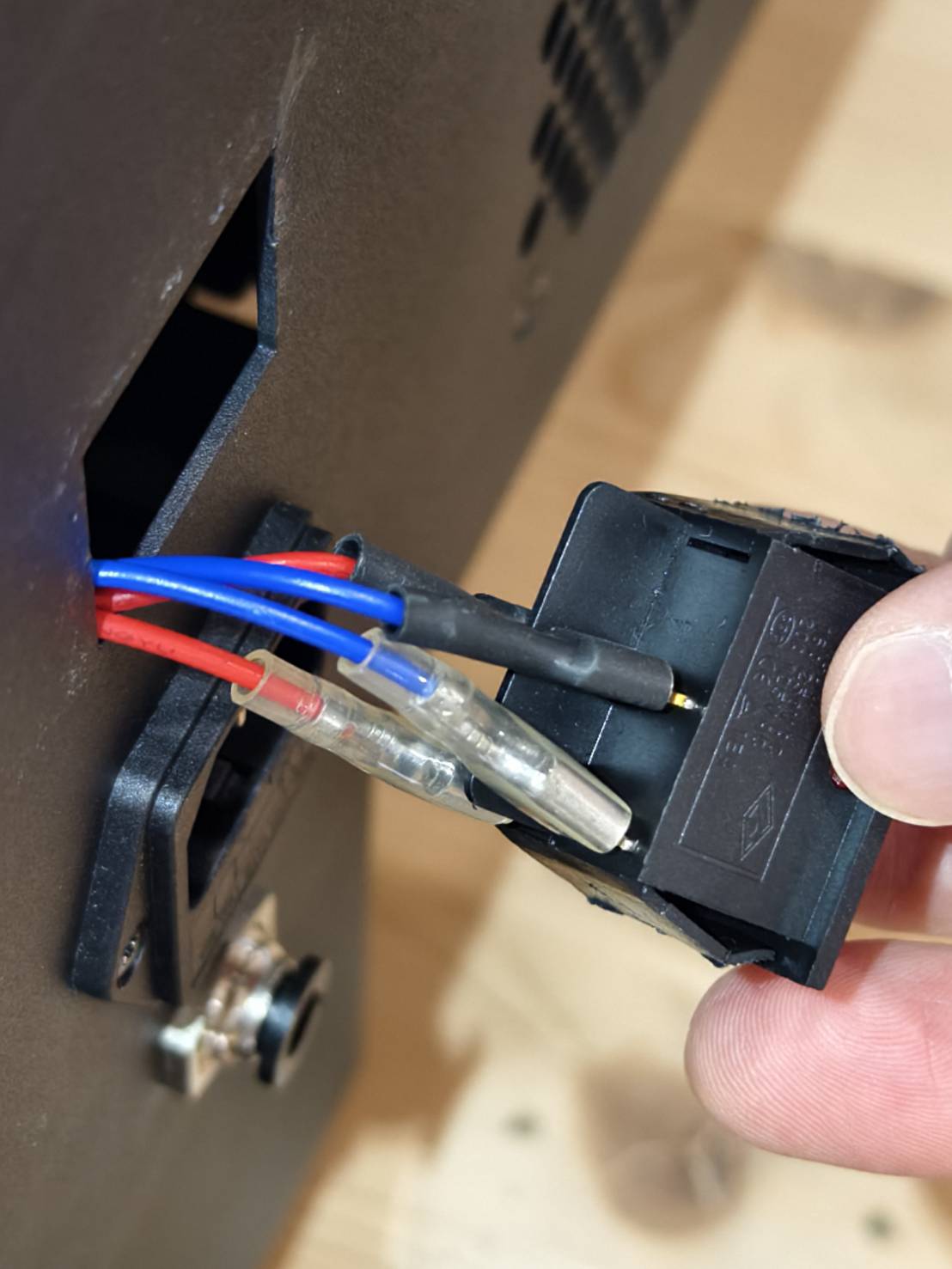

Koppla loss kablarna från strömbrytaren.

Steg 15

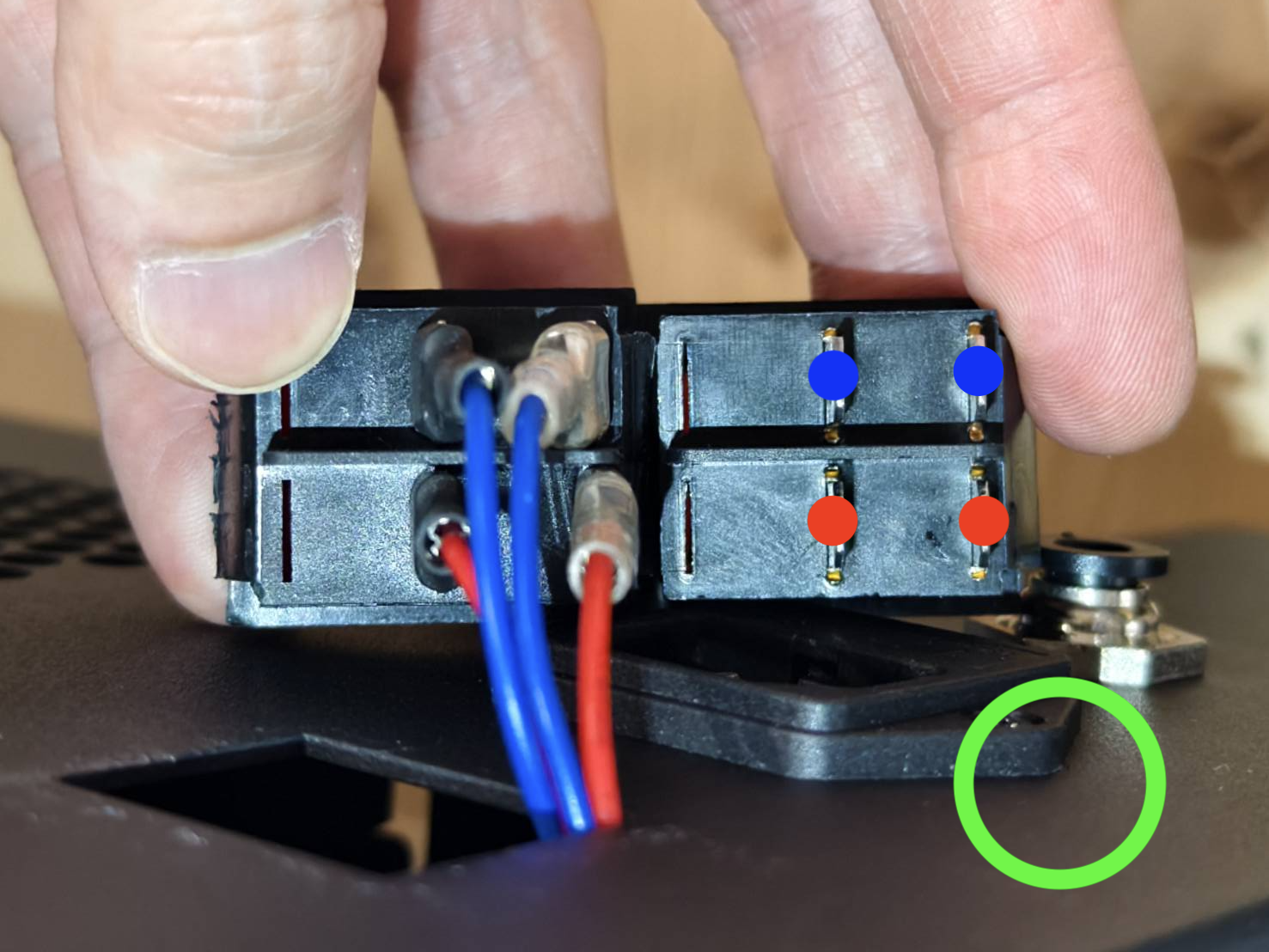

Anslut kablarna till den nya strömbrytaren.
Se till att kablarna ansluts till rätt positioner, som visas på bilden nedan eller enligt fotona du tog i Steg 13.

Steg 16

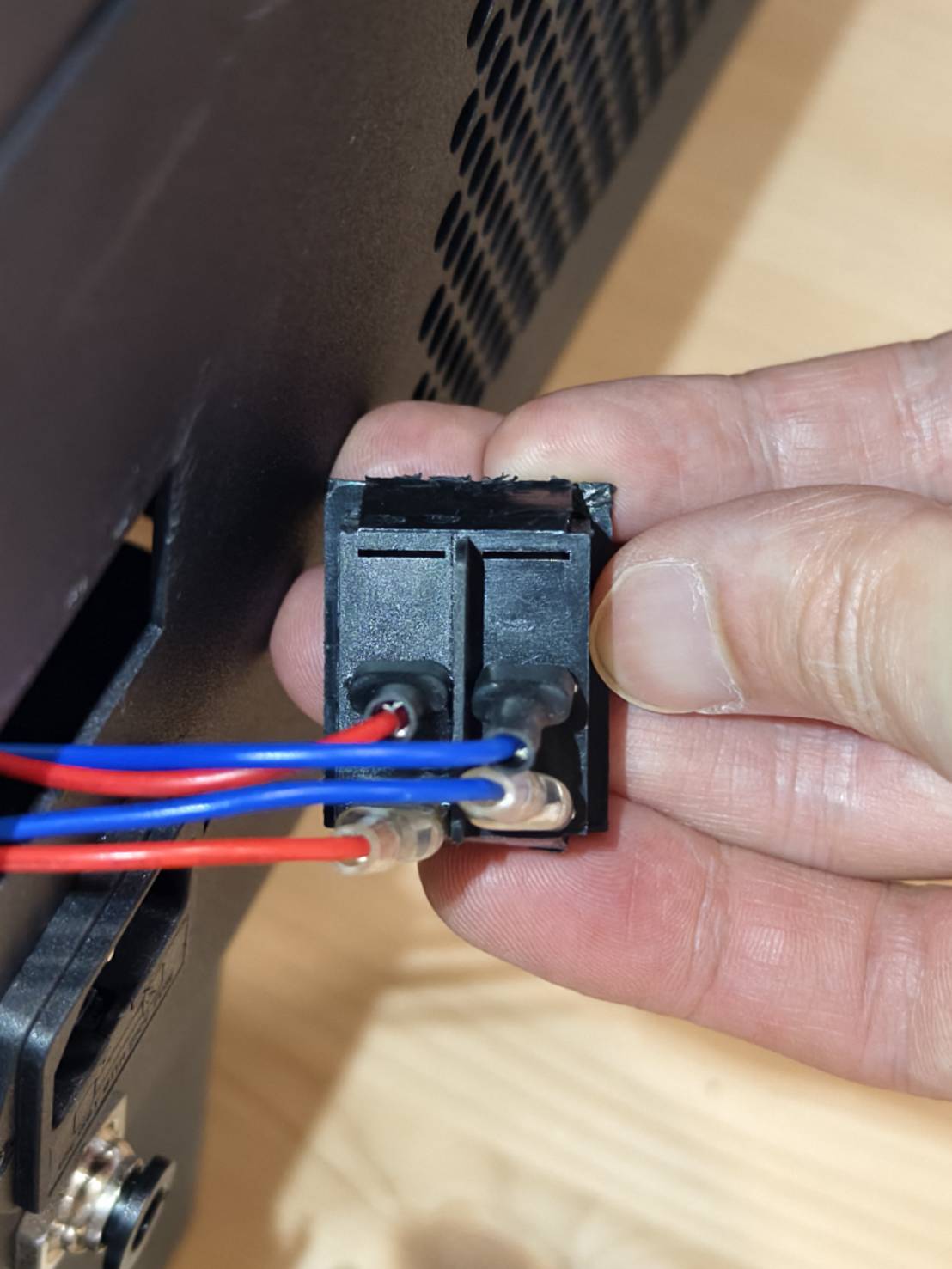

Tryck in strömbrytaren i hålet.

Steg 17

Häng tillbaka laserströmförsörjningen på stiftbultarna.

Steg 18

Dra åt muttrarna i övre högra och nedre högra hörnet.
