Beambox II - Byte av nödstoppsknapp

FLUX Support Team

09 Juni 2025 05:53
Uppdaterad

Verktyg

1	Tång
2	Stjärnskruvmejsel

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Öppna sidopanelen för att komma åt maskinens insida.

Använd en stjärnskruvmejsel för att öppna panelen.

Steg 3

Avlägsna den gängade ringen från nödstoppsknappen.

Steg 4

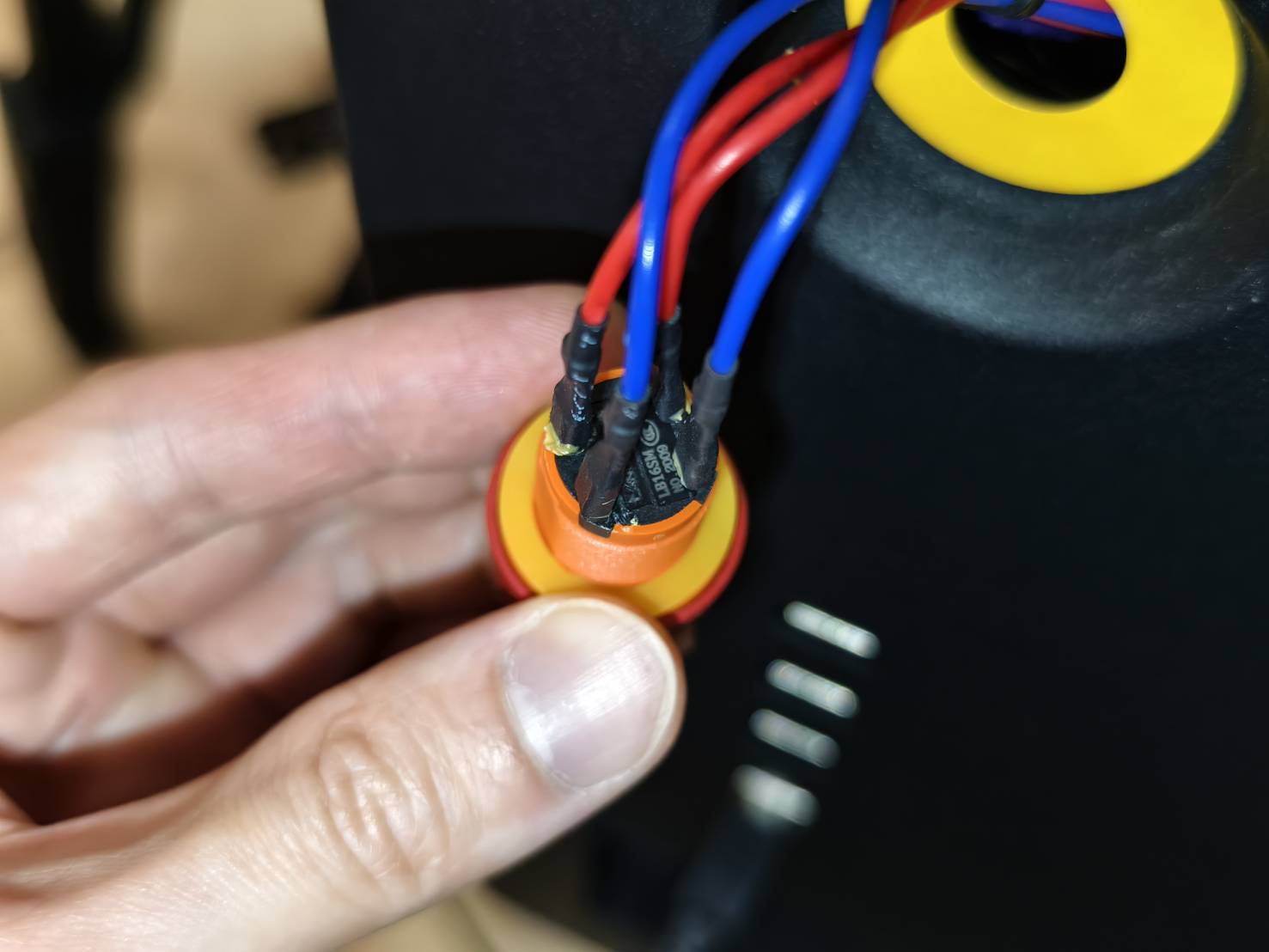

Fotografera för att dokumentera ledningarnas korrekta positioner inför återanslutningen.

Steg 5

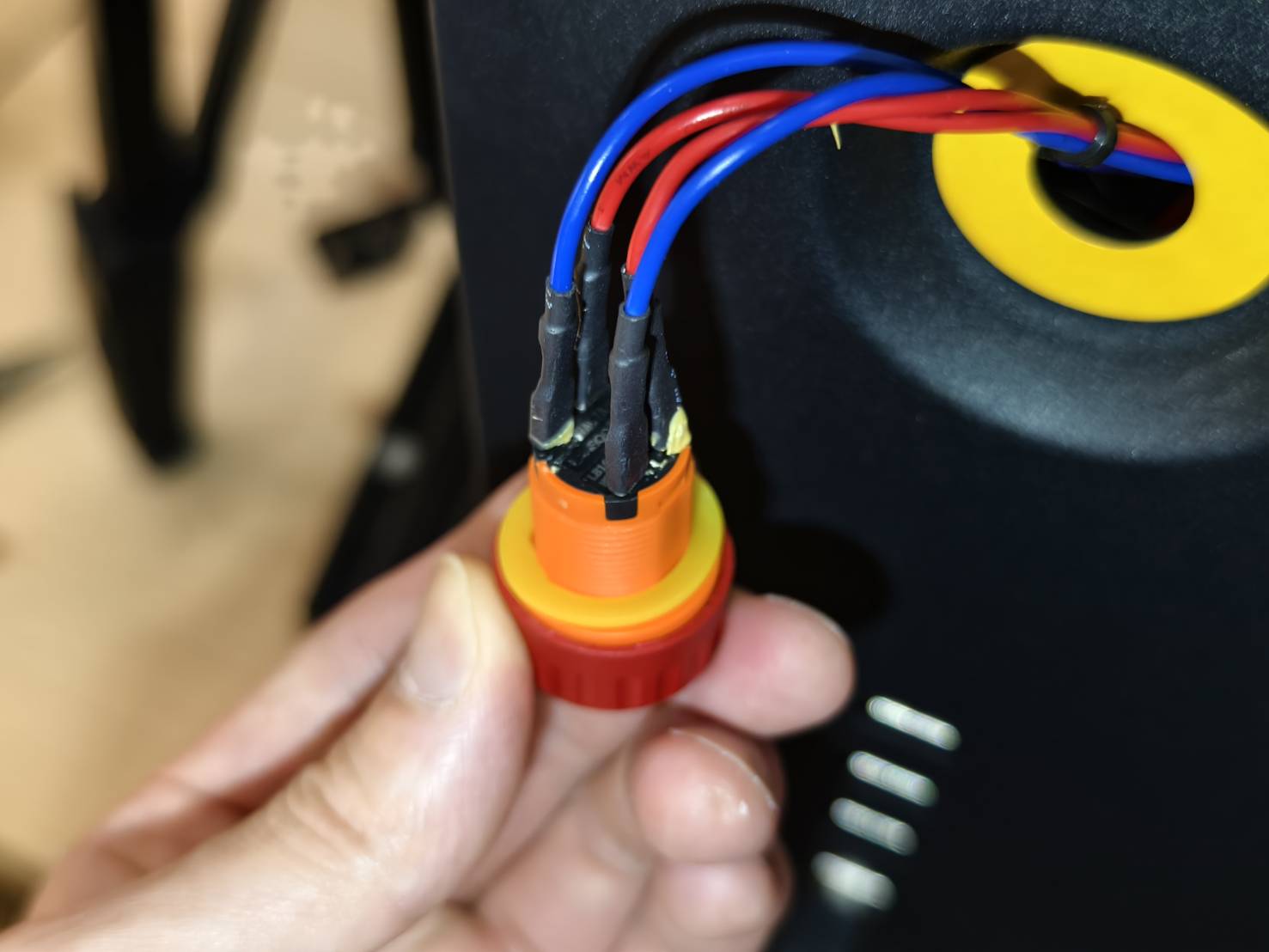

Koppla bort ledningarna från knappen.

Steg 6

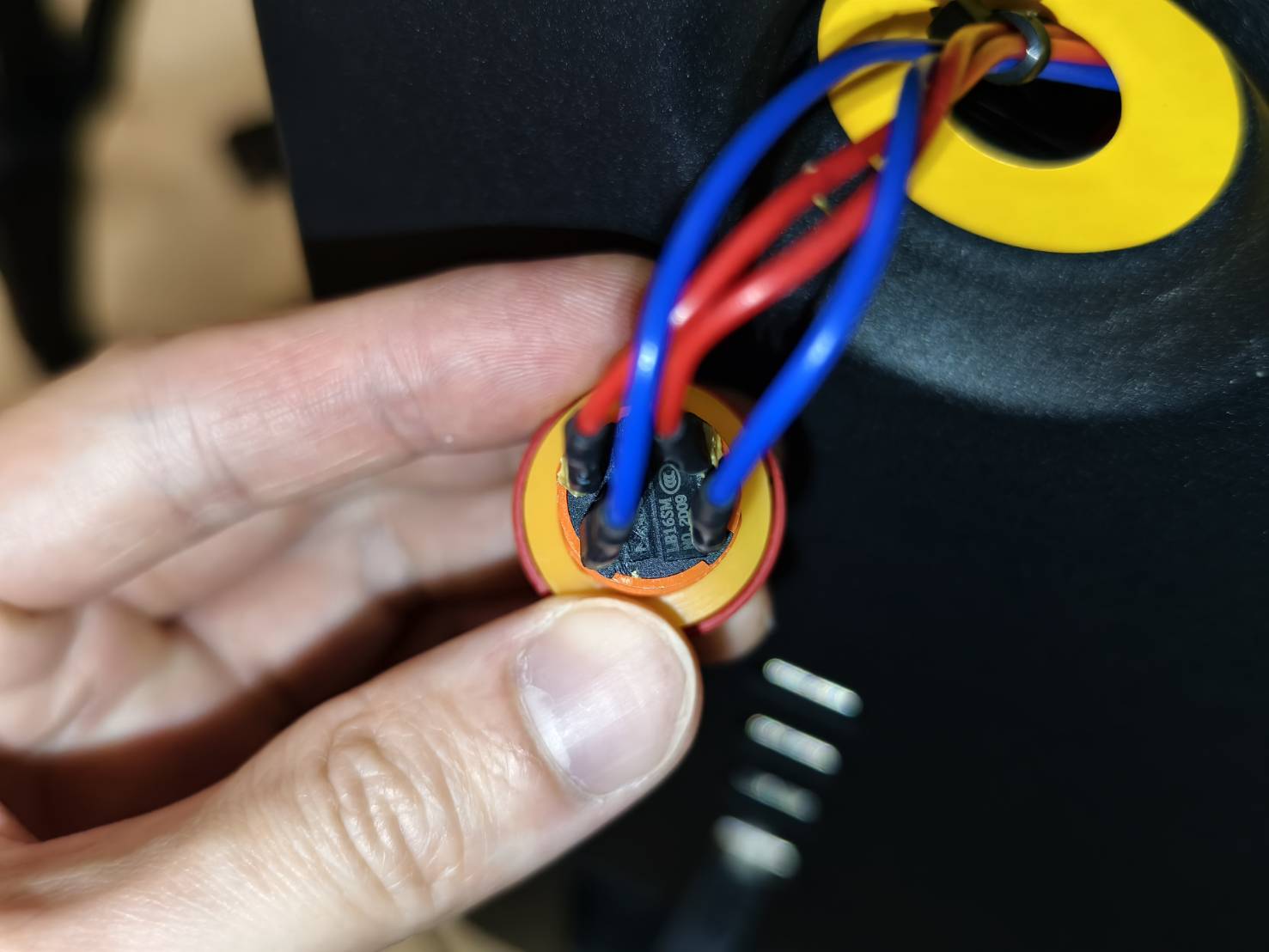

Anslut ledningarna till den nya knappen. Säkerställ att ledningarnas positioner är korrekta.

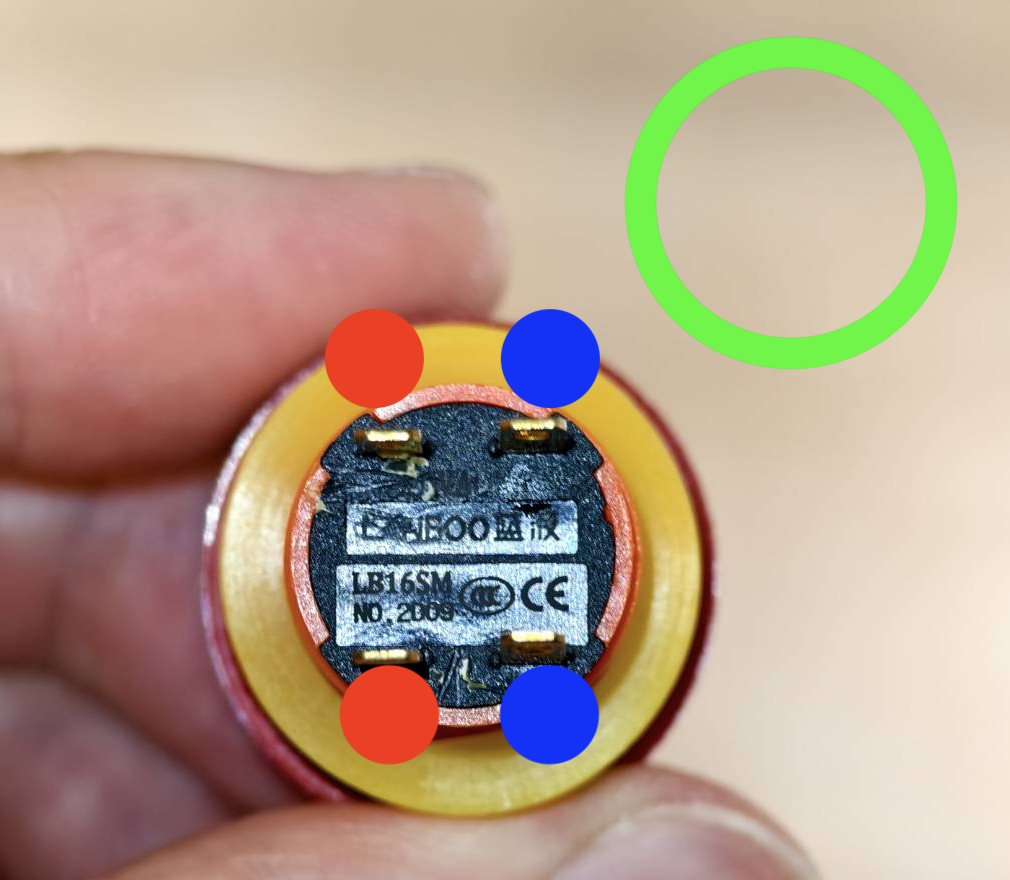

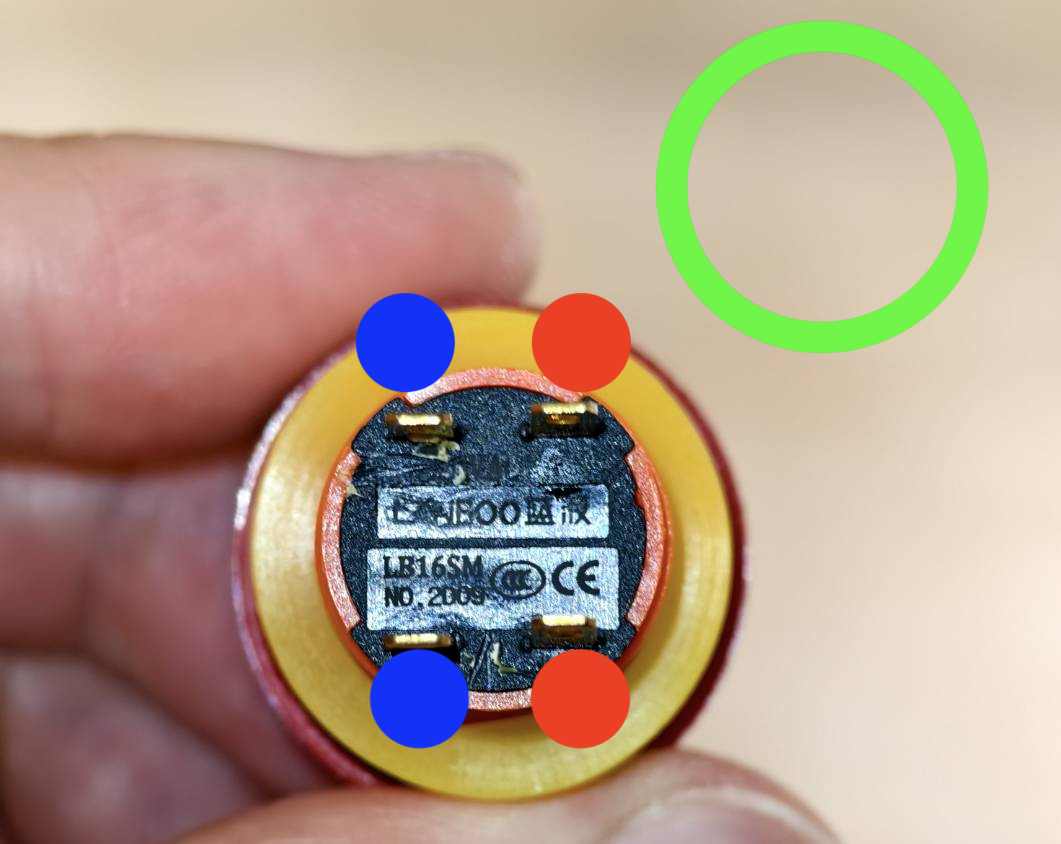

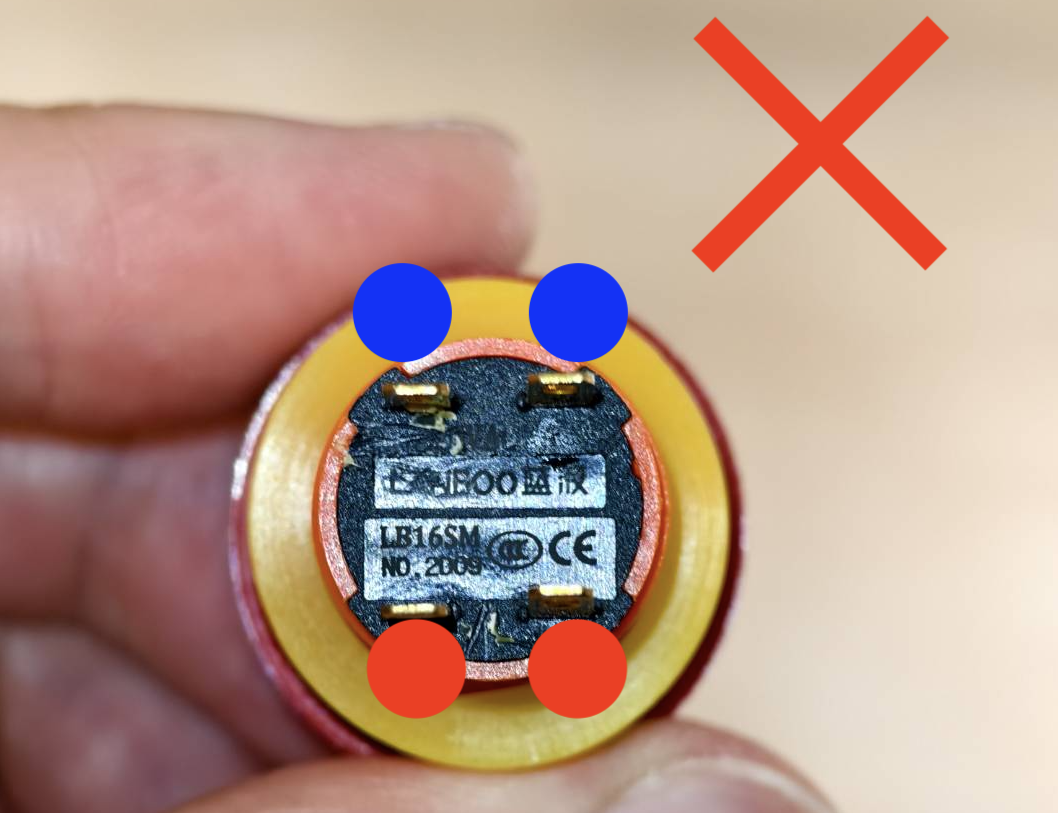

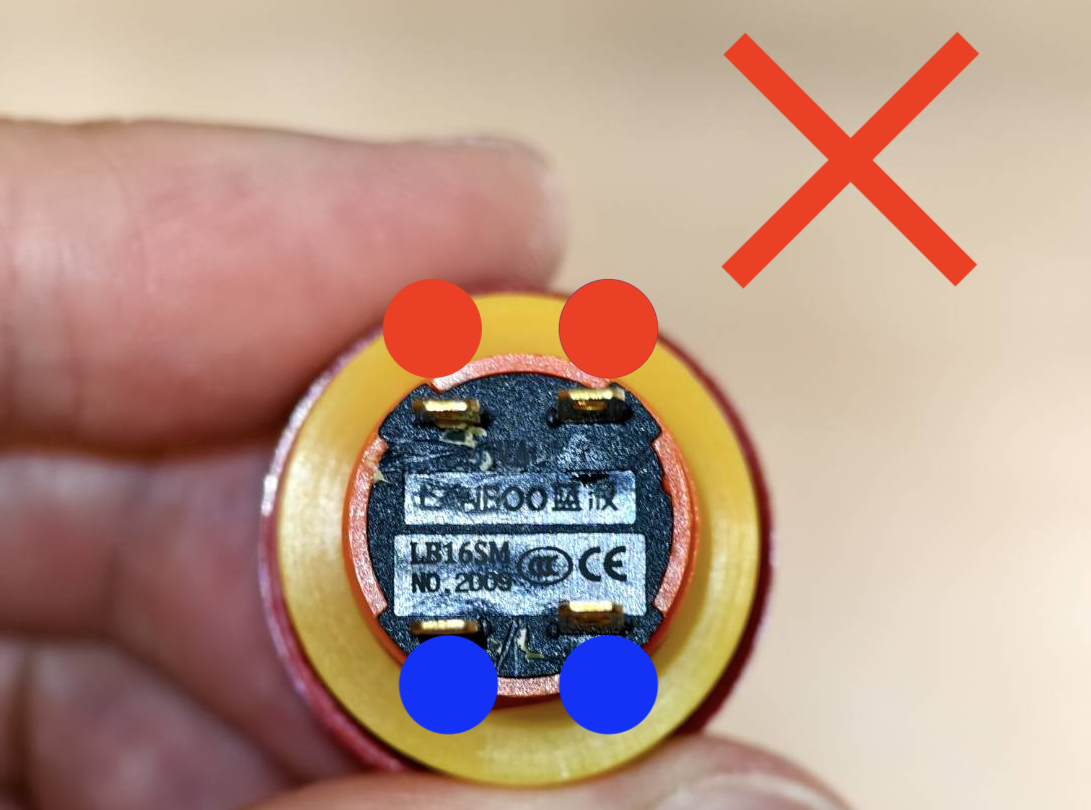

Korrekt exempel	Felaktiga exempel

Varning:
Maskinen kan skadas om du ansluter kablarna till fel positioner.
Därför, innan du går vidare till nästa steg, var noga med att kontrollera och bekräfta att kablarnas positioner stämmer överens med de korrekta exemplen ovan.

Steg 7

Fäst knappen med låsringen.

Steg 8

Stäng sidopanelen och dra åt skruven.
