Beambox II & HEXA RF - Byte av autofokussond och kabel

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

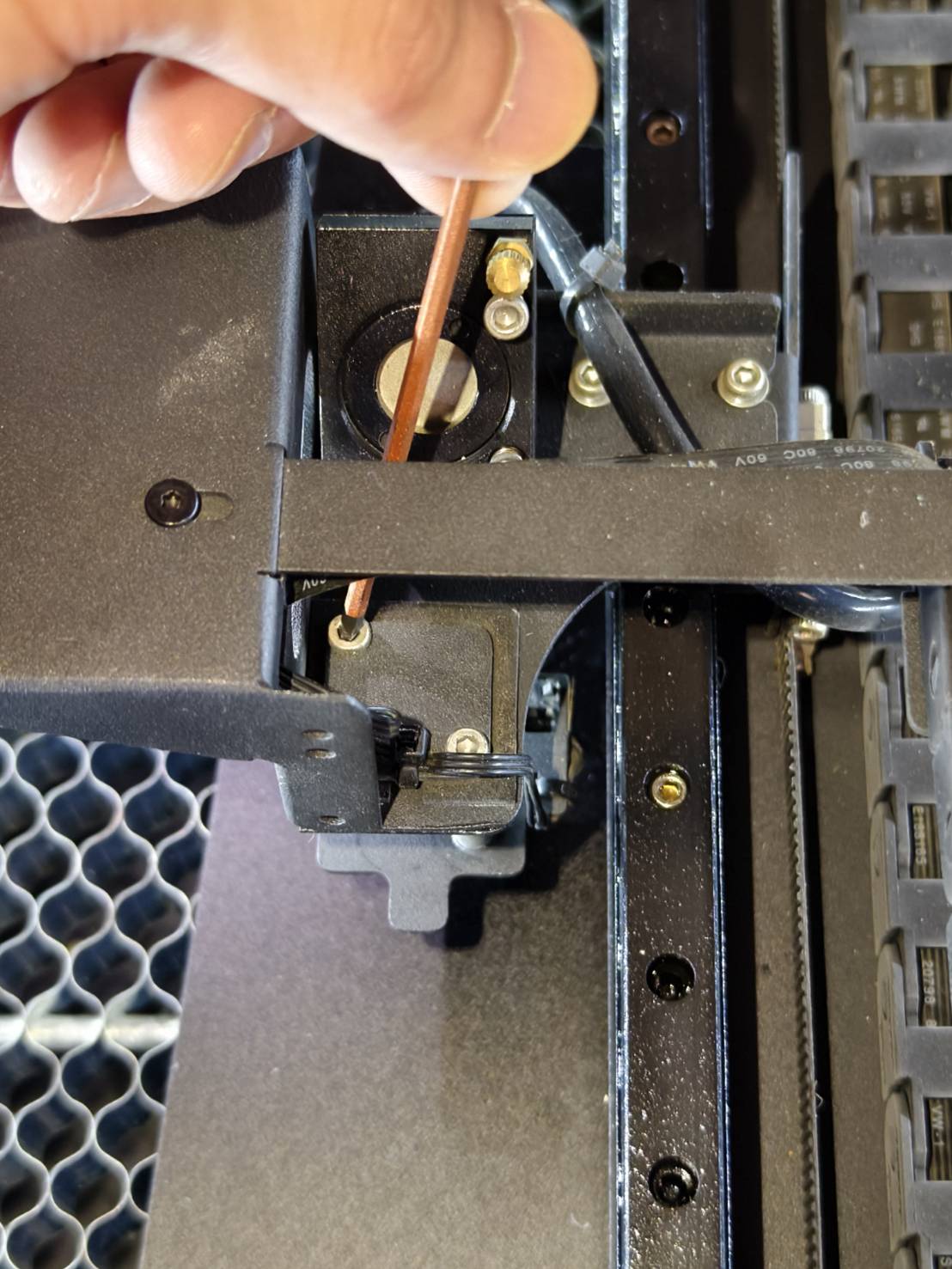

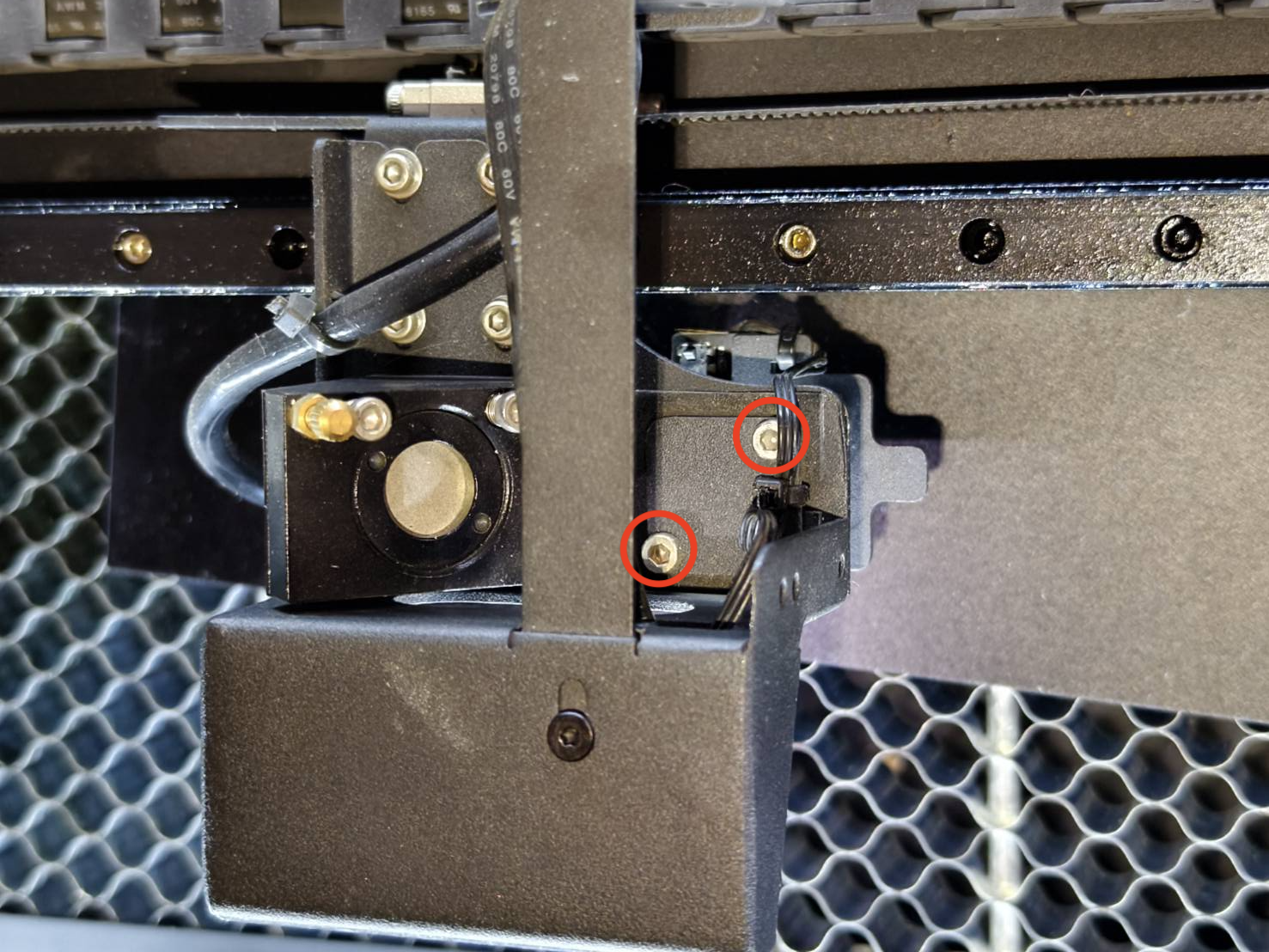

• Öppna dörrluckan för att skruva loss dessa skruvar. (2,5 mm insex x 2 st)

Beambox II	HEXA RF

• Autofokussensorenheten kan sedan demonteras från systemet.
  Förvara skruvarna säkert för senare användning.


Steg 3

Koppla ur kablarna från kretskortet.

Obs: Om du endast behöver byta ut autofokussonden, gå direkt till Steg 5.


Steg 4

Klipp av eventuella buntband.

Steg 5

Koppla ur kabeln från kretskortet.

Steg 6

Lossa skruvarna för att ta bort kretskortet och sonden.

Obs: Om du endast behöver byta kabeln, gå direkt till Steg 9.

Steg 7

Installera det nya kretskortet och sonden.
Säkerställ att ordningen och riktningen är korrekt enligt bilderna nedan.

• Pinnen ska placeras inuti höljet.


• Sonden och höljet ska monteras på kretskortet på detta sätt.




• Fäst enheten på plattan.



Steg 8

Kontrollera att sonden har installerats korrekt.
Tryck på sonden med fingret. Sonden ska kunna trycka upp sig själv, som i videon.
(Om din sond inte trycks upp, gör om Steg 7.)

Steg 9

Återanslut kabeln eller anslut den nya kabeln.

Steg 10

Säkerställ att kabeln på kortet är ordentligt ansluten.

Steg 11

För in autofokussensorenhetens två axlar i öppningarna under laserhuvudenheten. (Se till att handtaget är på höger sida.)

Steg 12

Fäst autofokussensorenheten med dess toppplatta.
