Verktyg

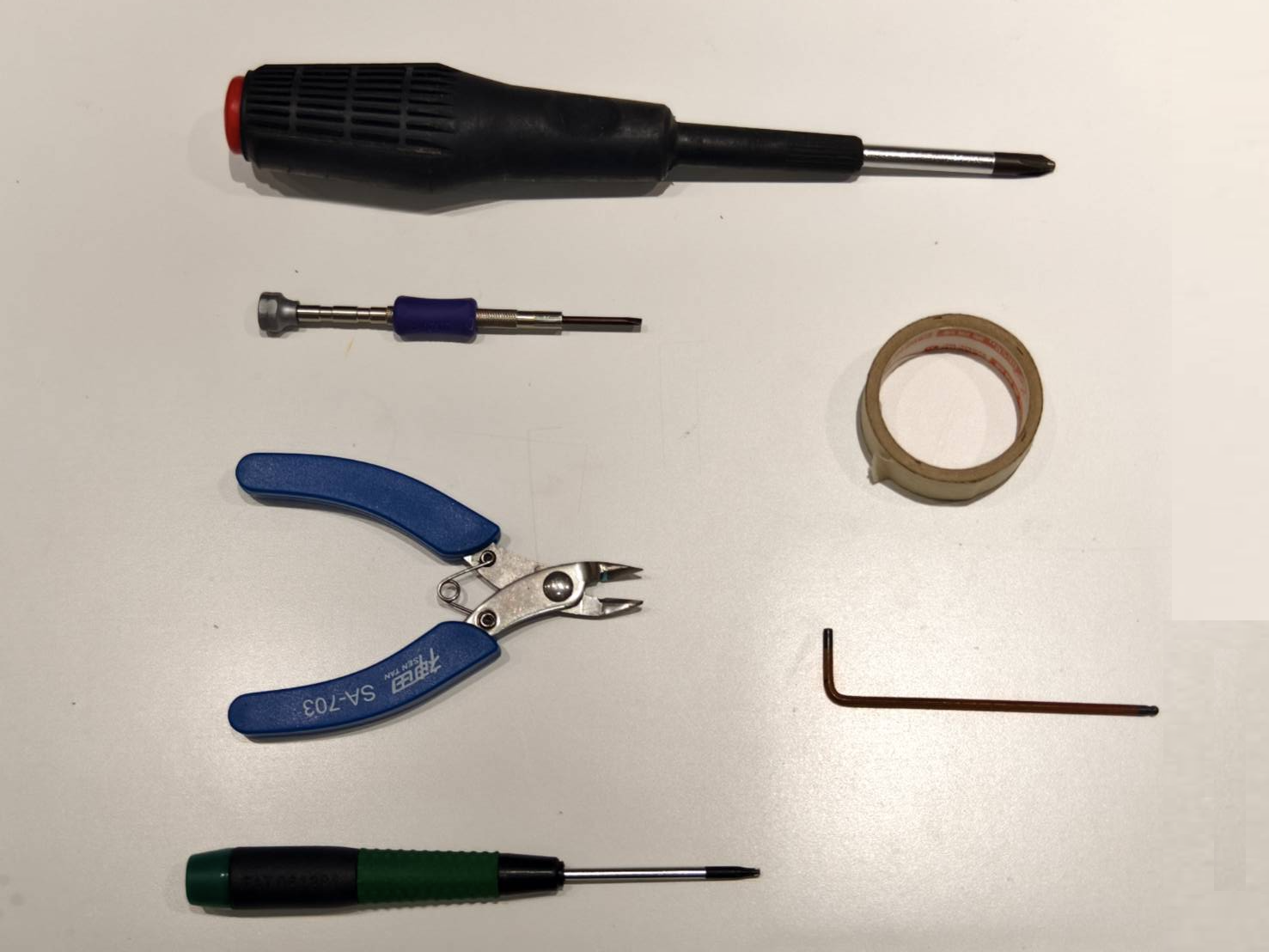

1	Stjärnskruvmejsel
2	Spårskruvmejsel (liten)
3	Avbitartång
4	Tejp
5	T8 Torxmejsel
6	2,5 mm insexnyckel
7	Ficklampa (valfritt)

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Öppna sidopanelen för att se maskinens insida.

Använd en stjärnskruvmejsel för att öppna panelen.

Öppna vattenpumpens lock med Torx-skruvmejseln.

Steg 3

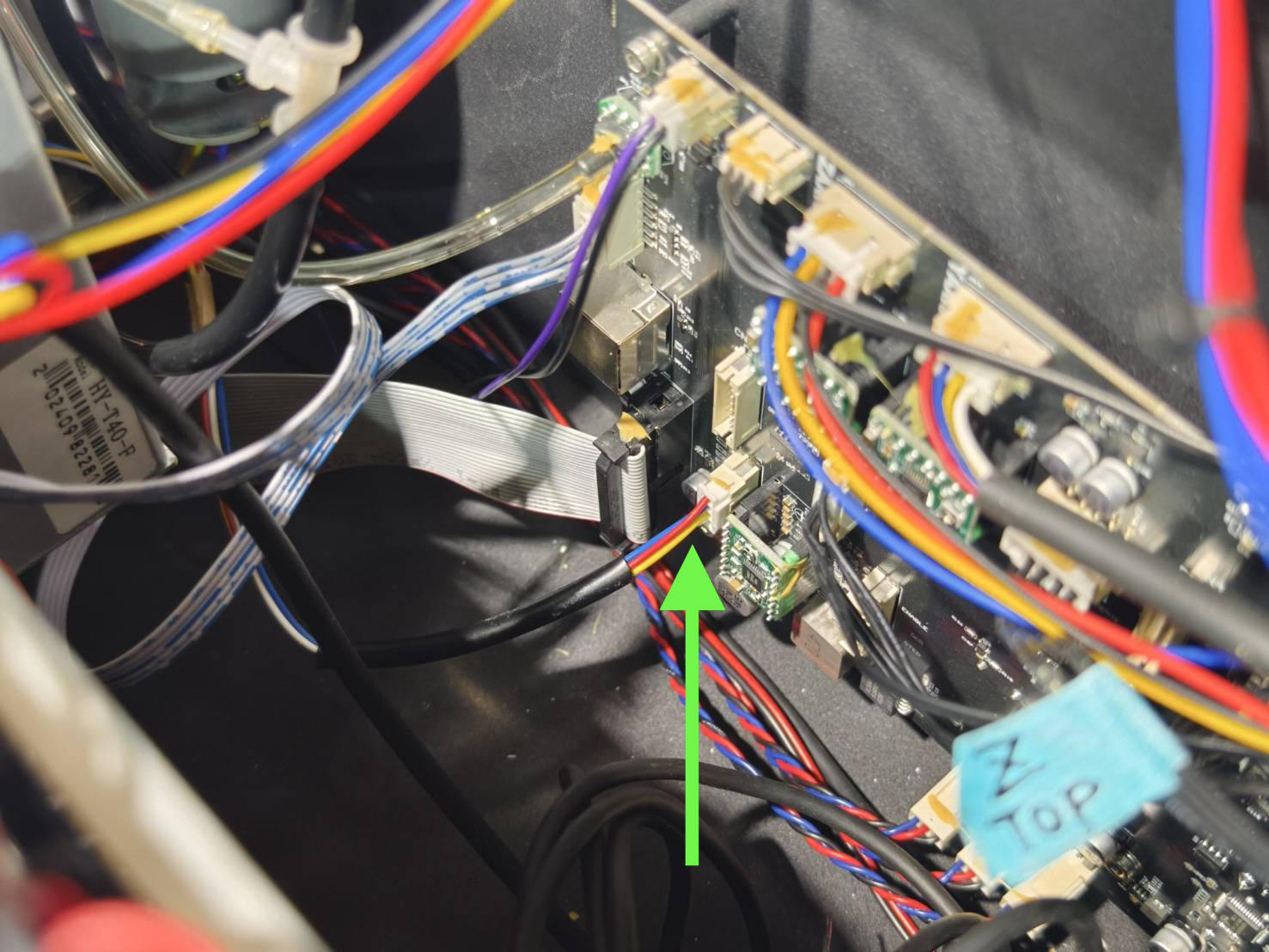

Koppla ur X-axelmotorns kabel från moderkortet. (Du kan även se diagrammet.)

Steg 4

Testa den nya X-axelmotorns kabel genom att ansluta den till moderkortet medan maskinen är avstängd.
Slå sedan på maskinen för att testa hempositionering.
När maskinen går till hemposition kommer laserhuvudet först att flyttas till toppen och sedan bör den nya motorn rotera 'moturs'.

Obs:
Om den nya motorn inte rör sig eller roterar 'medurs', stäng av maskinen, anslut kabeln igen, starta om den och testa igen.
Om den nya motorn fortfarande inte fungerar korrekt, vänligen kontakta kundtjänst.

Steg 5

Stäng av maskinen och koppla ur strömkabeln.

Steg 6

Ta bort den nya motorn från systemet.

Steg 7

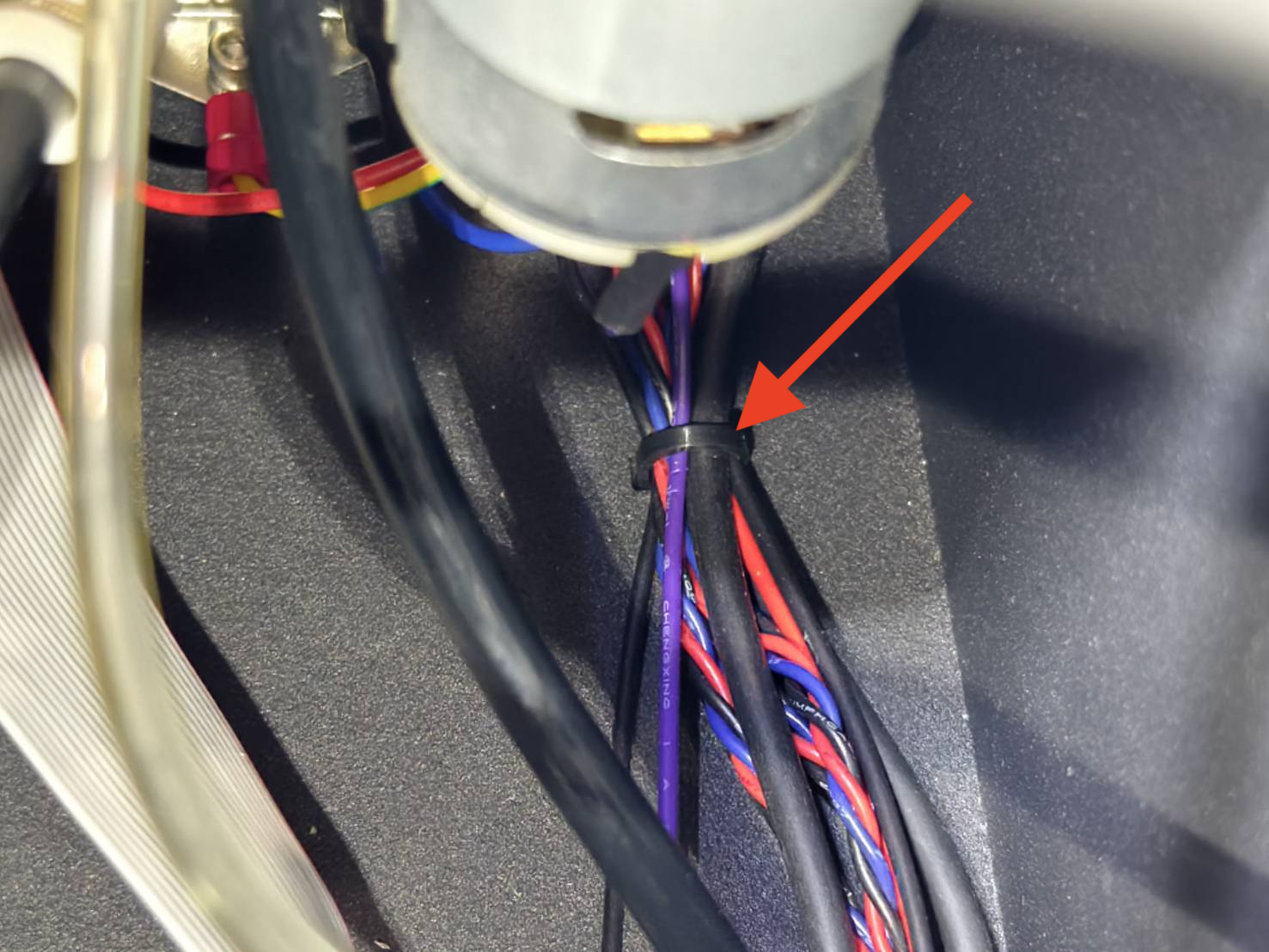

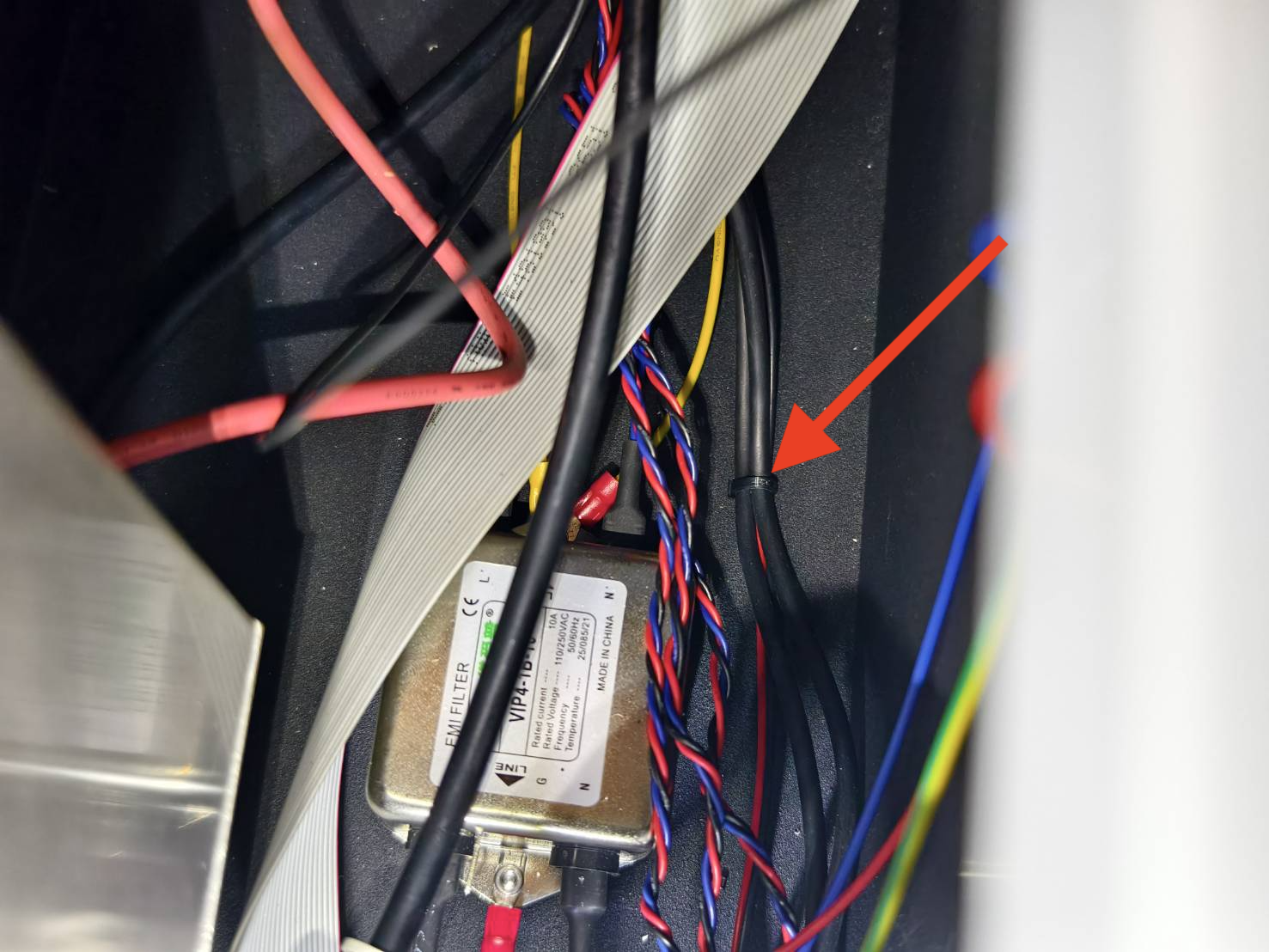

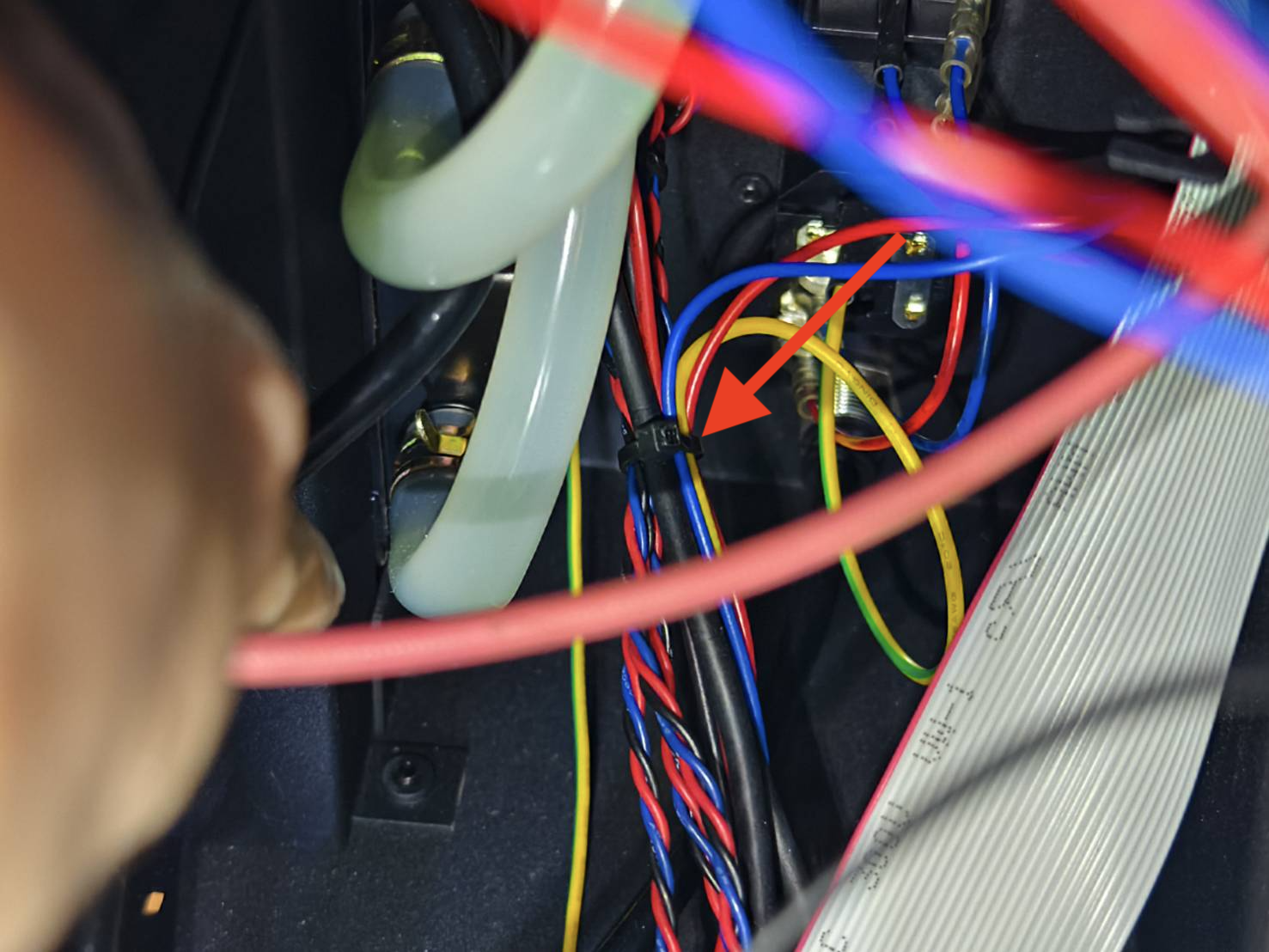

Klipp av kabelbanden på moderkortssidan. I detta exempel finns det 3 kabelband. Det kan finnas fler beroende på vilken maskin du har. Syftet här är att klippa av banden som håller fast X-axelmotorns kabel.

Steg 8

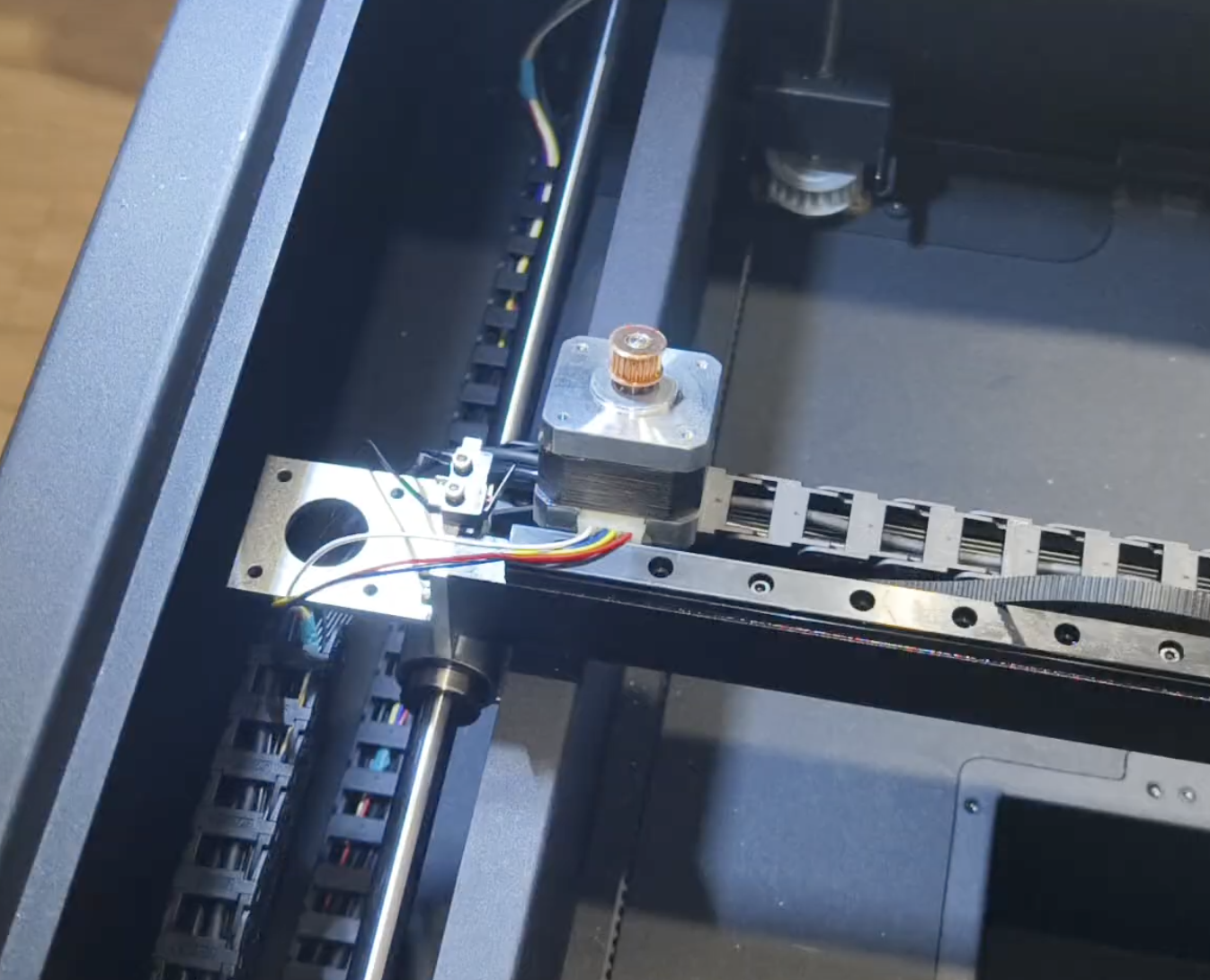

Lossa de två tumskruvarna på det vita remskivefästet på höger sida så att remmen på X-axelmotorn kan tas bort.
(Steg 9

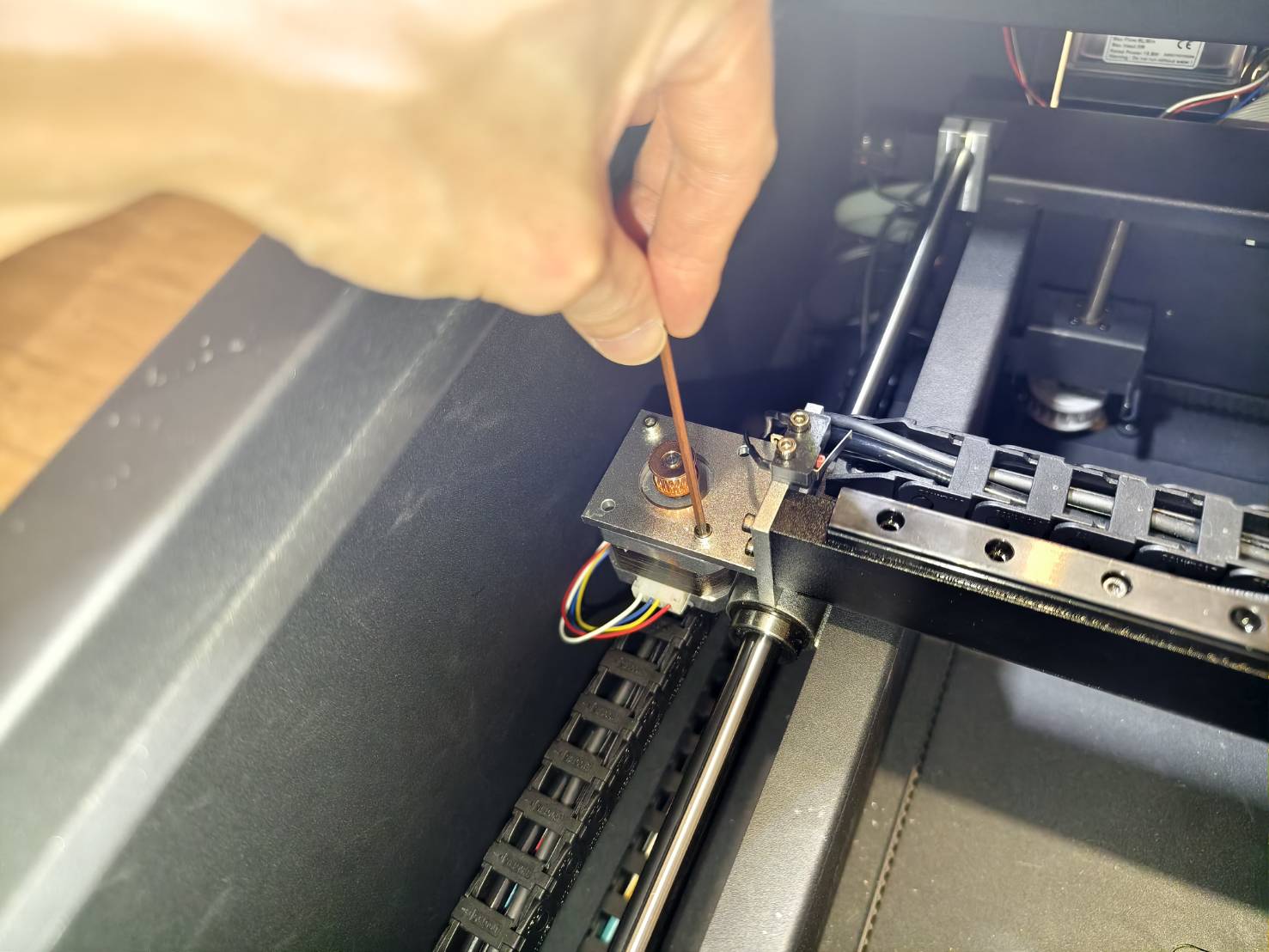

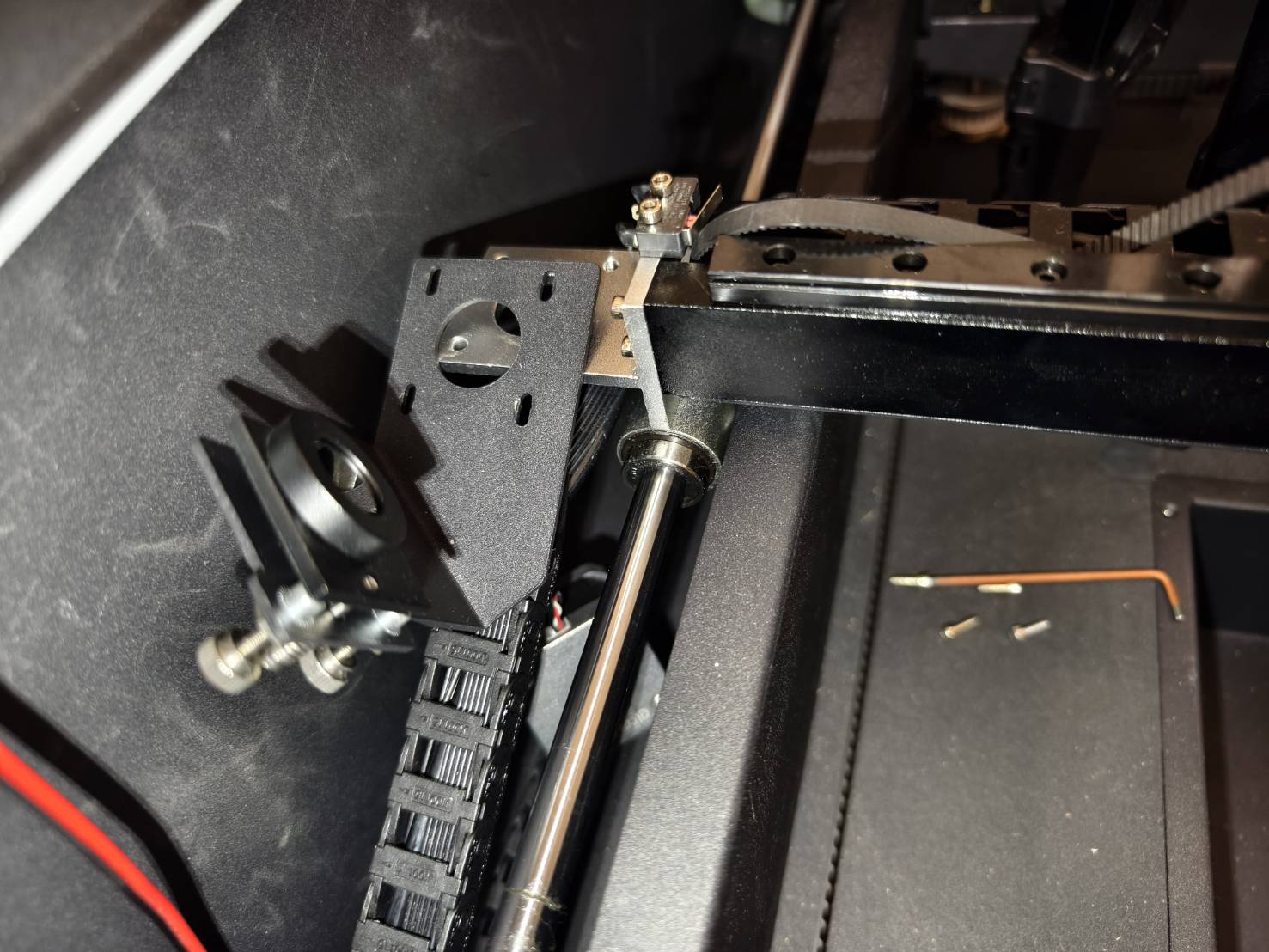

Demontera X-axelmotorn genom att skruva loss de fyra insexskruvarna. Motorn och den andra spegelenheten kommer då att lossna. Du kan lämna dem i detta läge.)

Steg 10

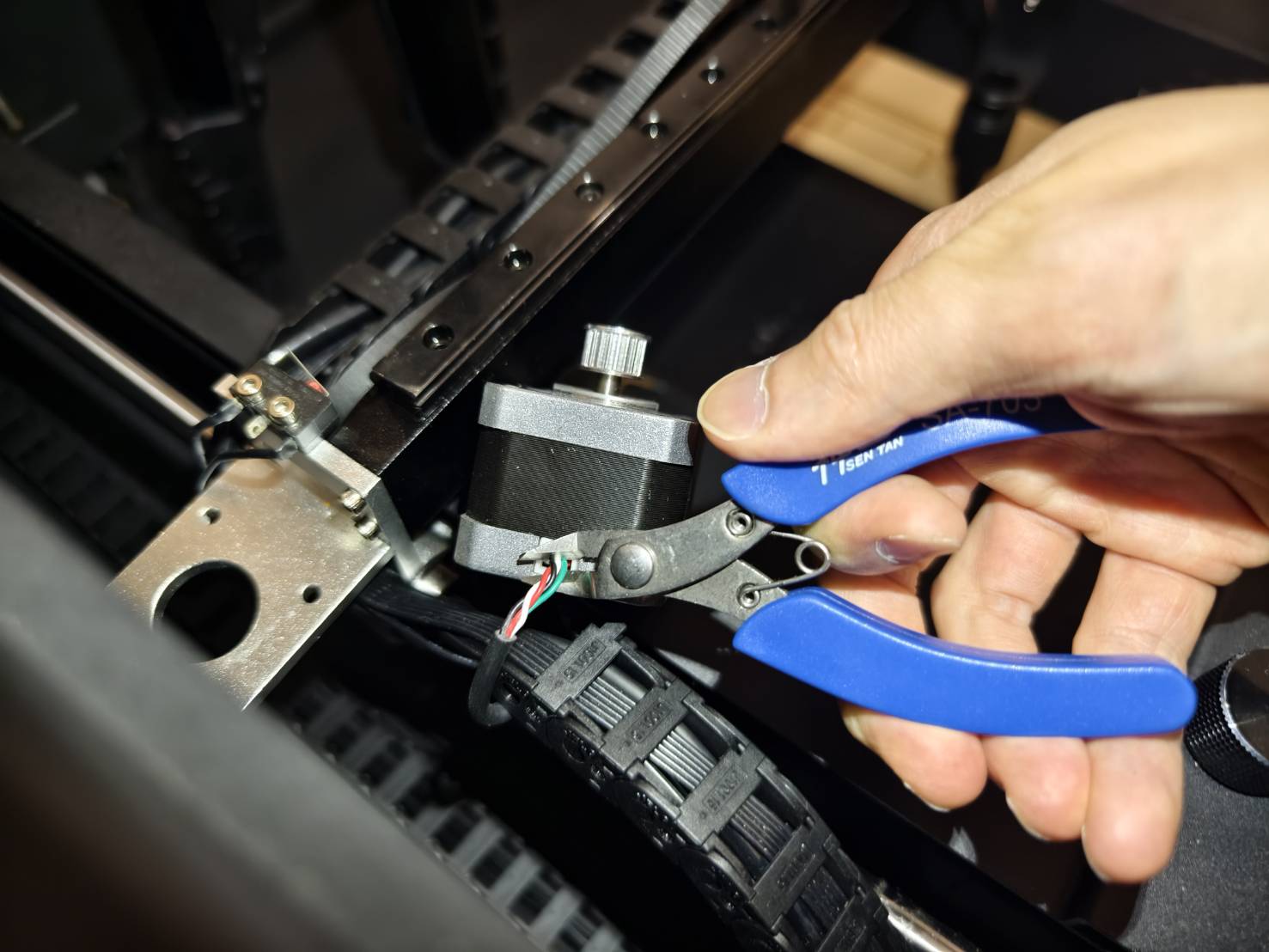

Klipp av kablarna från den gamla motorn. Försök att klippa kablarna så nära den gamla motorn som möjligt för att behålla maximal kabellängd.
Steg 11

Lossa plastkedjan från maskinens baksida. Ta bort plastkabelkedjan. Kabelkedjans kopplingar kan öppnas med en liten spårskruvmejsel. Vrid kopplingarna för att separera kedjan.

Steg 10

Steg 12
Lokalisera den gamla motorkabeln och markera den med tejp.

Steg 10

Cut off the old motor's wires from the motor. Please try to cut the wires from as close to the old motor as possible to keep a longer length of the wires.

Steg 11

Detach the plastic chain from the back side of the machine.

Remove the plastic cable chain. The cable chain joints can be opened using a small flat-head driver.
Twist the joints to disconnect the chain.

Steg 12

Find the old motor cable and mark it with tape.

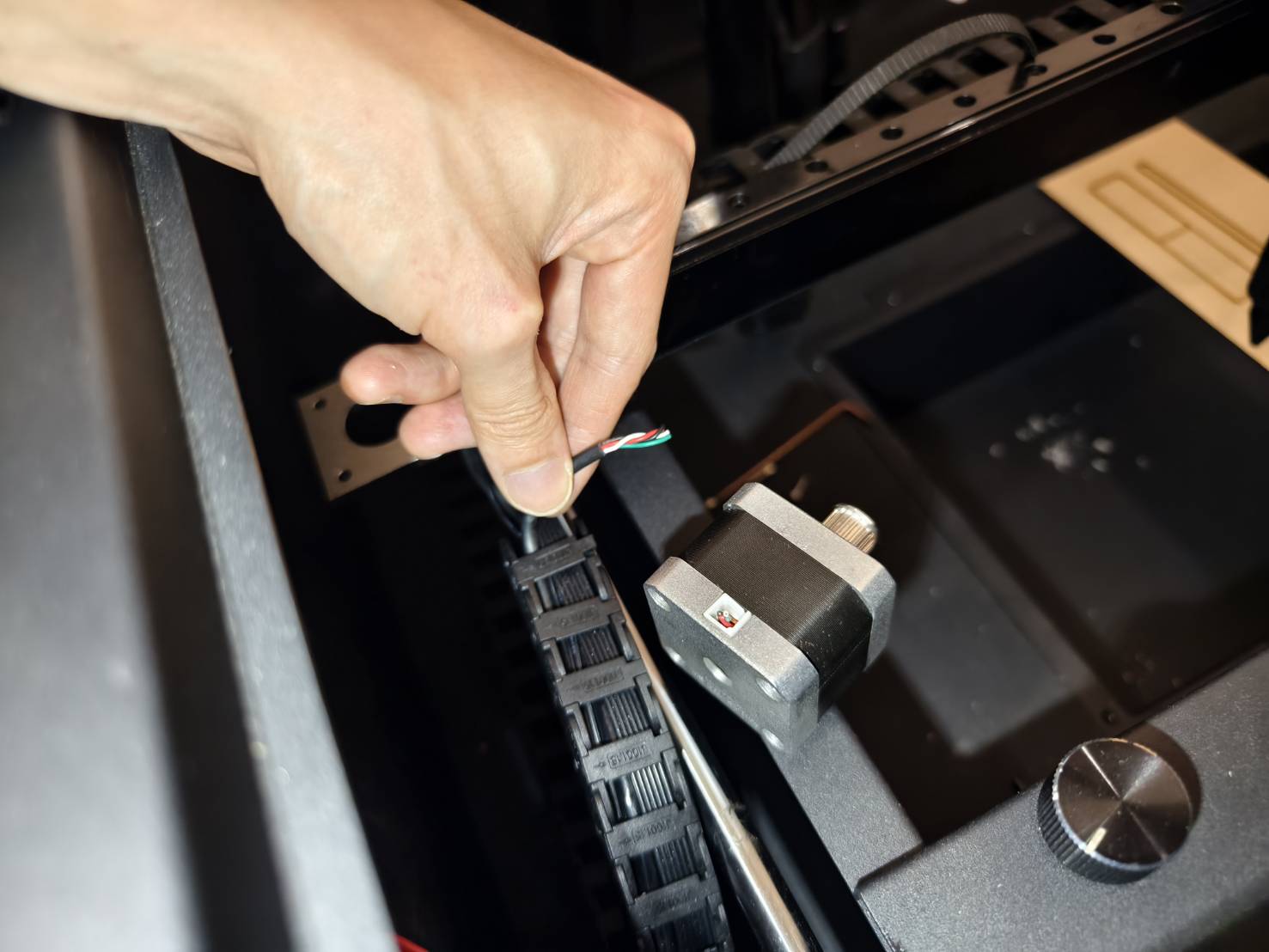

Klipp av kabeln och dra ut den mot vattenpumpens sida.

Steg 13

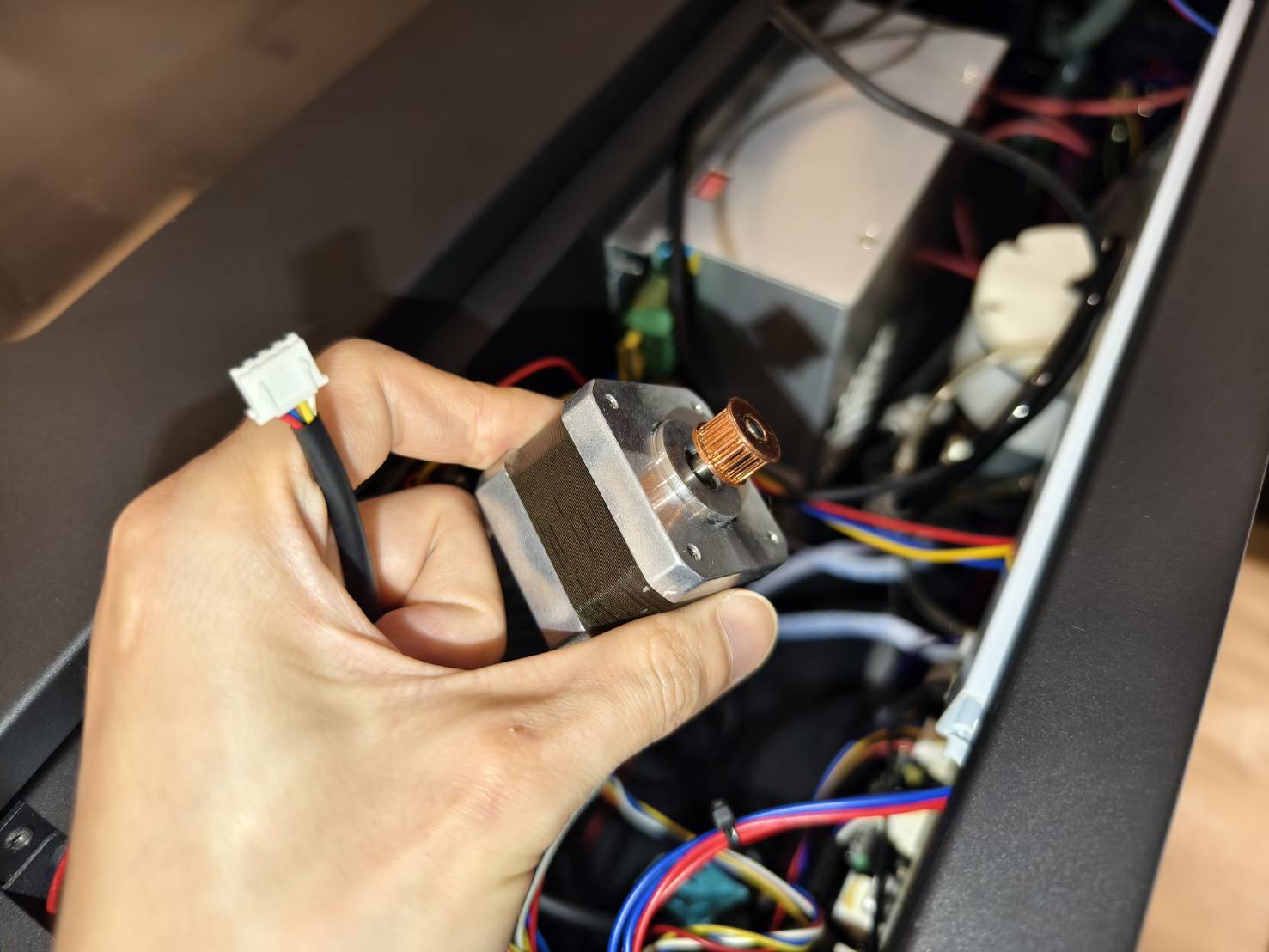

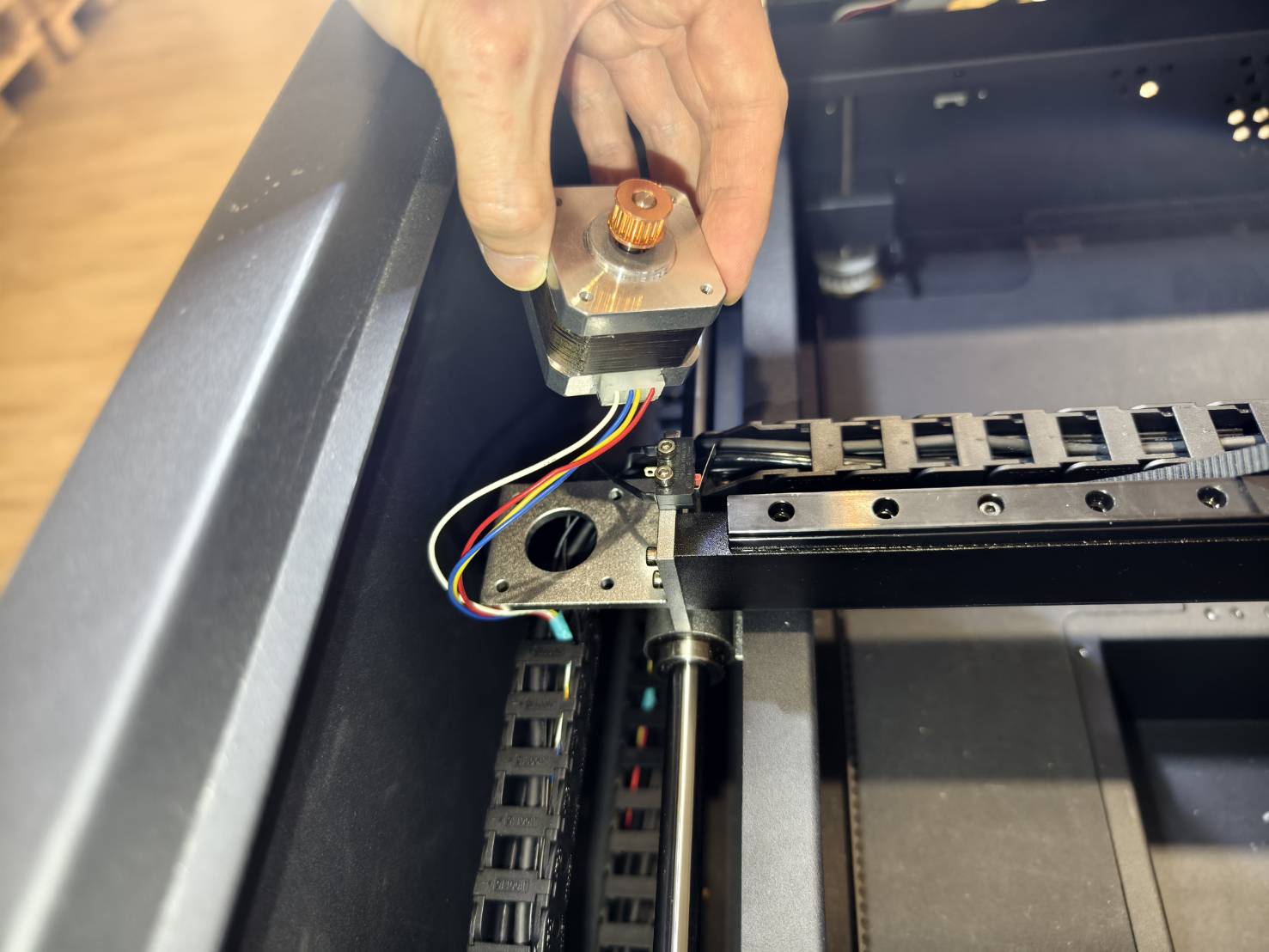

Fäst tillfälligt den nya motorn på maskinen.

Steg 14 (Valfritt)

Om motorns ledningar inte är samlade i en kabel kan du använda tejp för att bunta ihop dem. Det underlättar senare steg.

Hoppa över detta steg om din motor har en färdig kabel och inte separata ledningar.

Steg 15

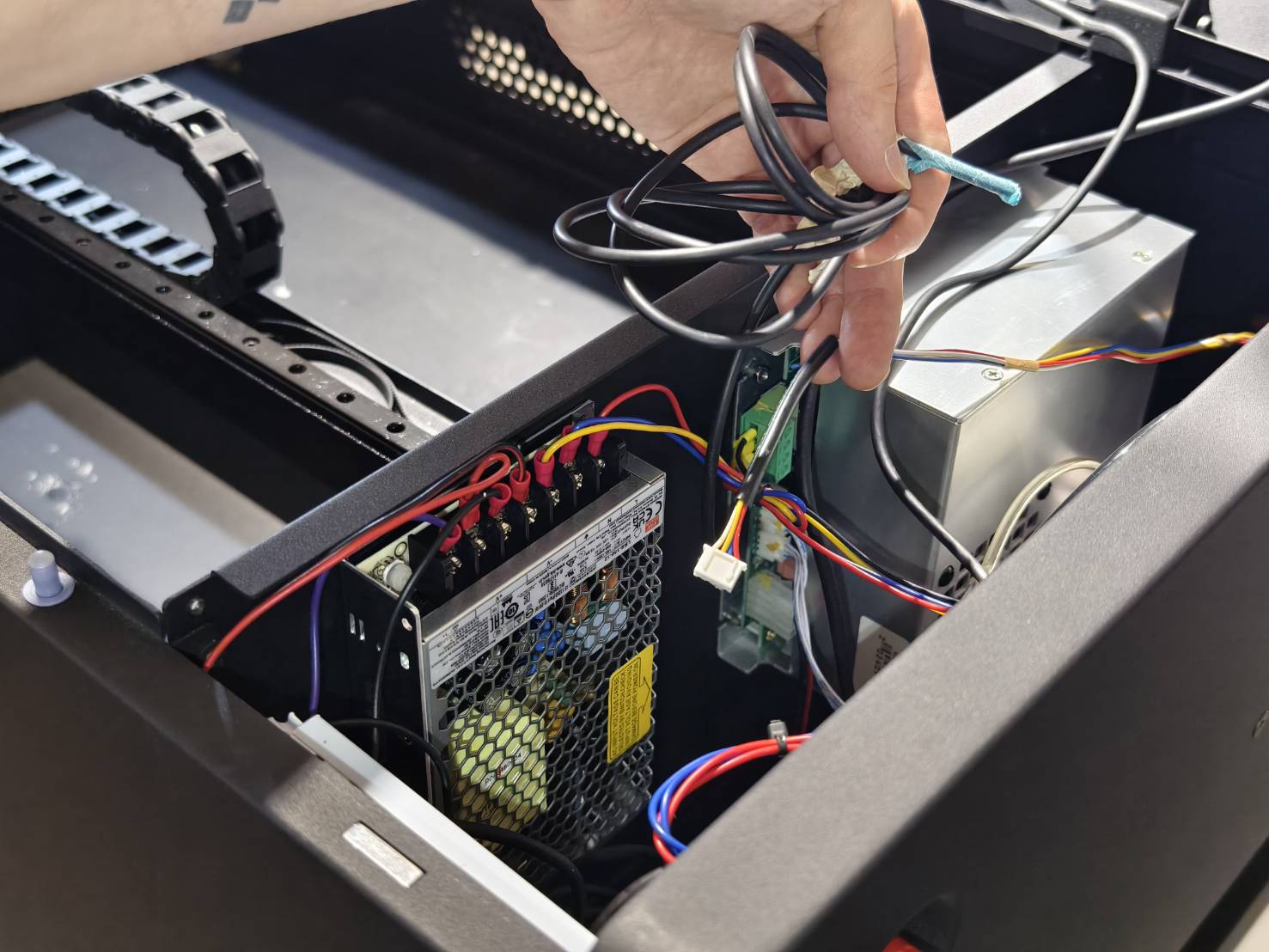

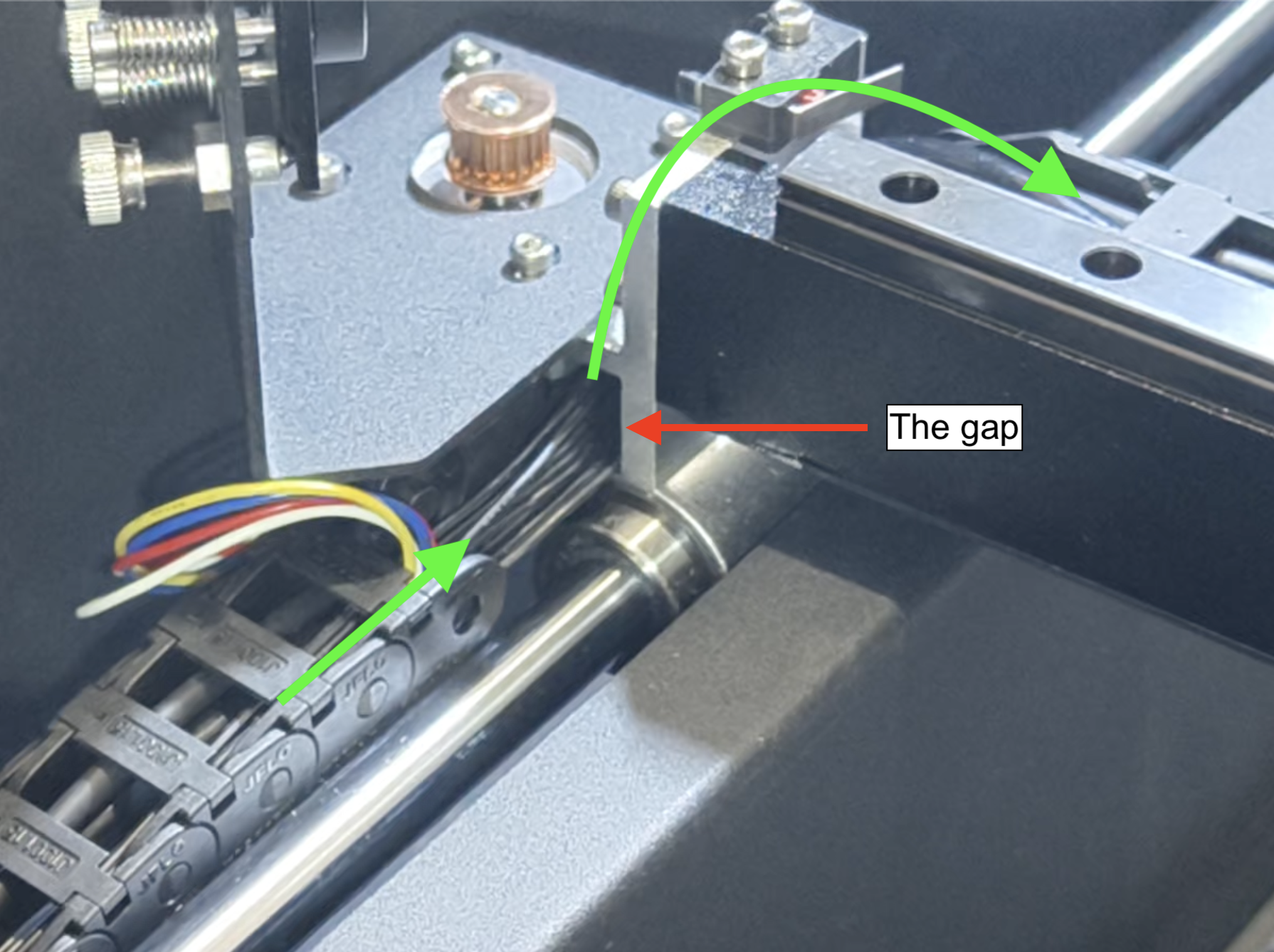

Dra ut den nya motorns kontakt mot vattenpumpens sida.

Steg 16

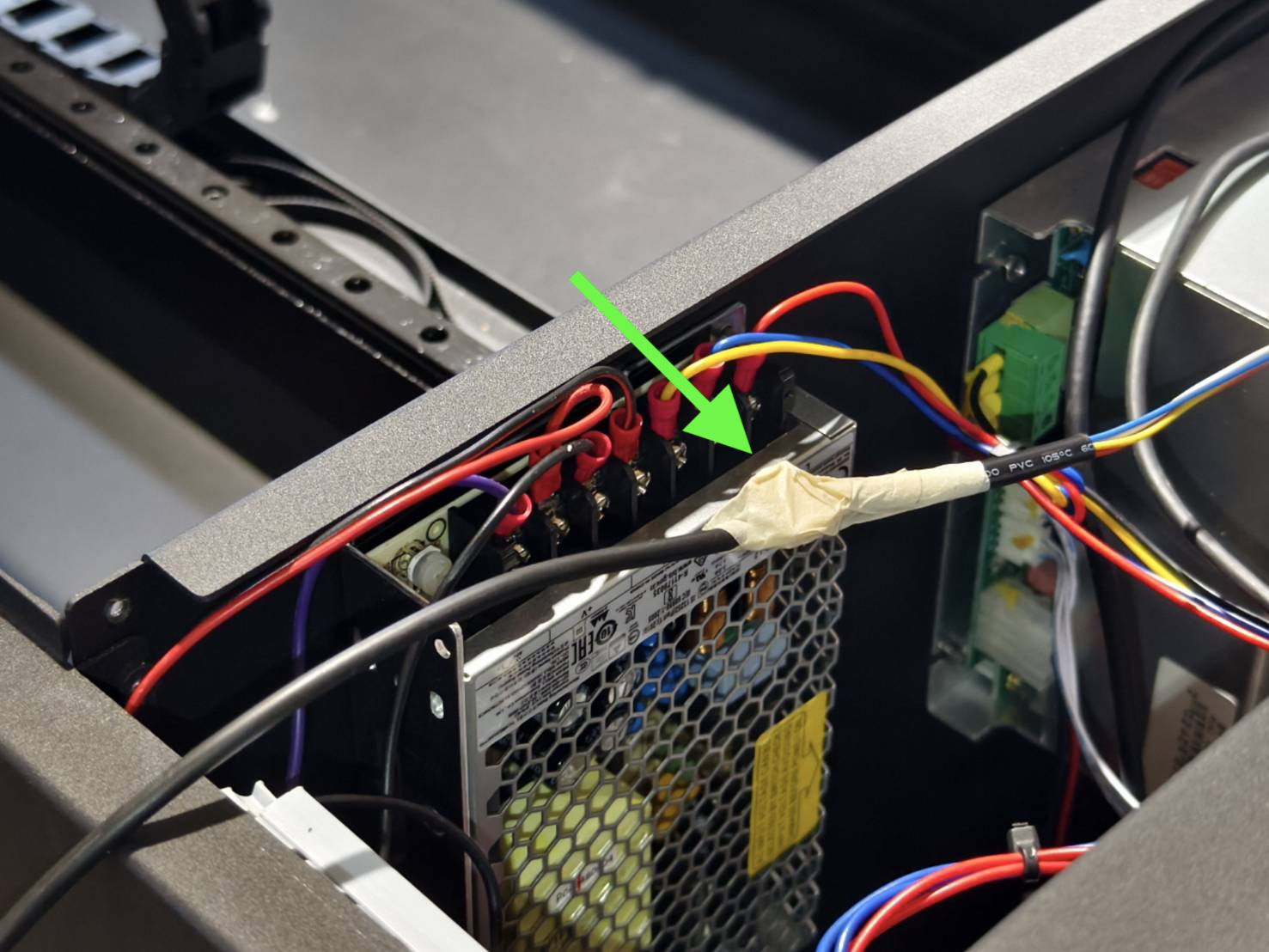

Anslut den gamla kabeln till den nya motorns kontakt med hjälp av tejp.
Testa anslutningens hållfasthet för att säkerställa att den är tillräckligt stark.

Steg 17

Dra resten av kabeln till maskinens baksida och lämna en längd så att kabeln kan ligga på botten enligt videon.

Steg 18

Återmontera kabelkedjan.

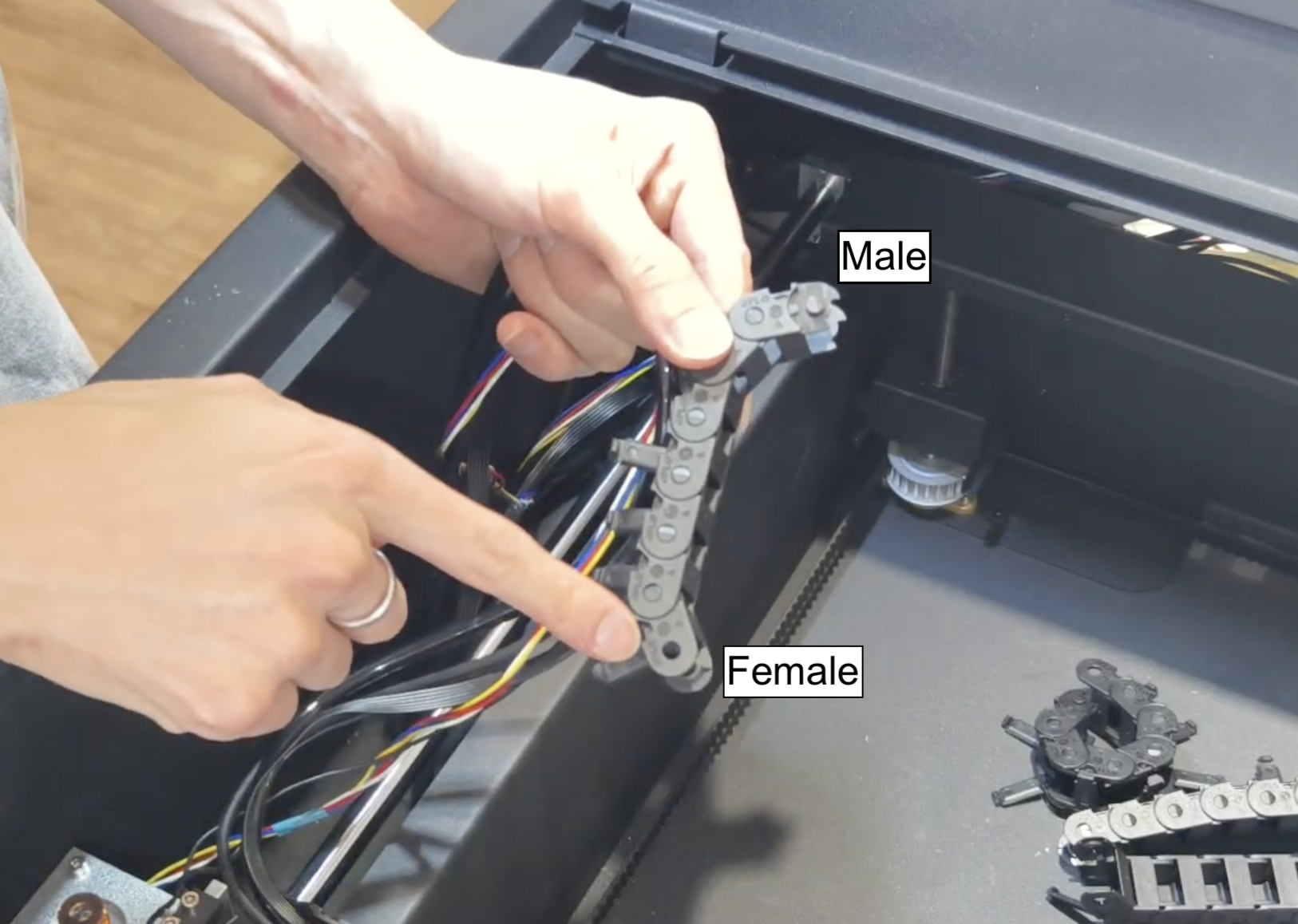

Observera att kabelkedjan ska vara vänd nedåt, vilket innebär att varje leds öppning ska vara riktad nedåt.
Kedjan har också en specifik riktning, där handelen ska gå mot maskinens baksida och hondelen mot framsidan.
