Beambox II - Byte av kamerakabel

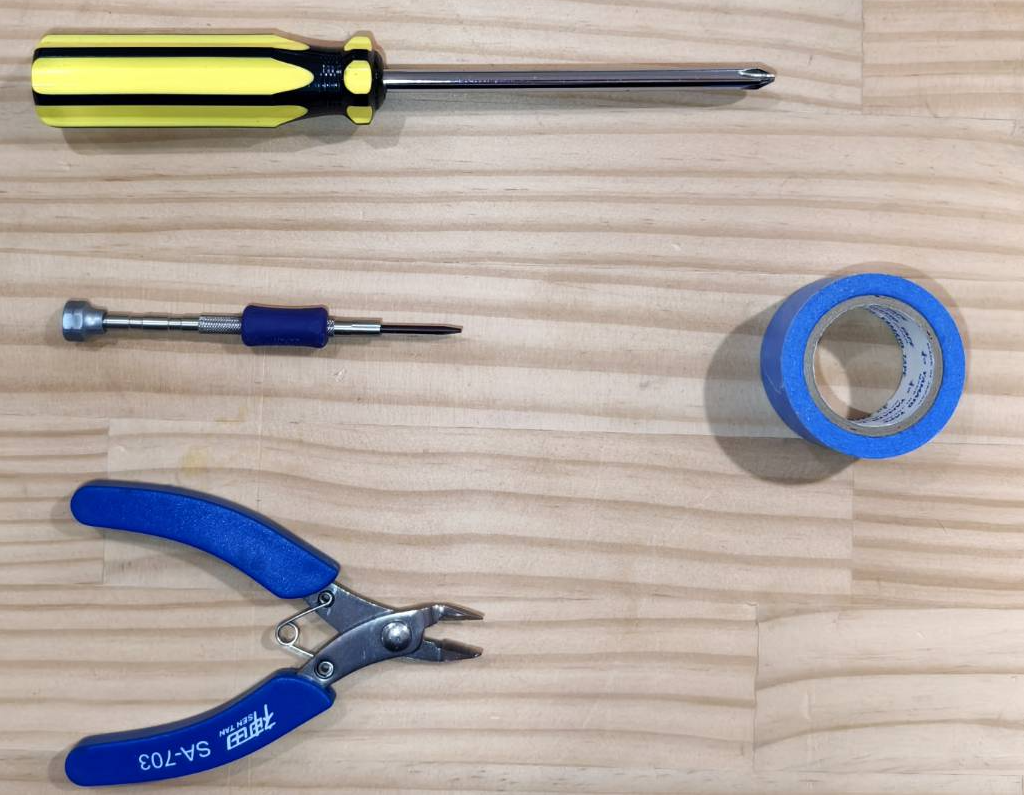

Verktyg

Steg 1

Öppna sidoluckan för att se maskinens insida.

• Använd en stjärnskruvmejsel för att öppna luckan.



Steg 2

Koppla ur kamerakabeln från laserhuvudets sida.

Steg 3

Testa den nya kamerakabeln genom att ansluta den till kameramodulen på laserhuvudets sida och USB-A-porten på moderkortet.

Obs:
Om ingen bild visas under testet, starta om maskinen och försök igen.
Om det fortfarande inte visas någon bild efter omstart, vänligen kontakta kundsupport.

Steg 4

Efter det externa testet, avlägsna den nya kamerakabeln från maskinen.

Steg 5

Stäng av maskinen och koppla ur strömkabeln.

Steg 6

Klipp av buntbandet vid laserhuvudet och dra ut den gamla kamerakabeln.

Steg 7

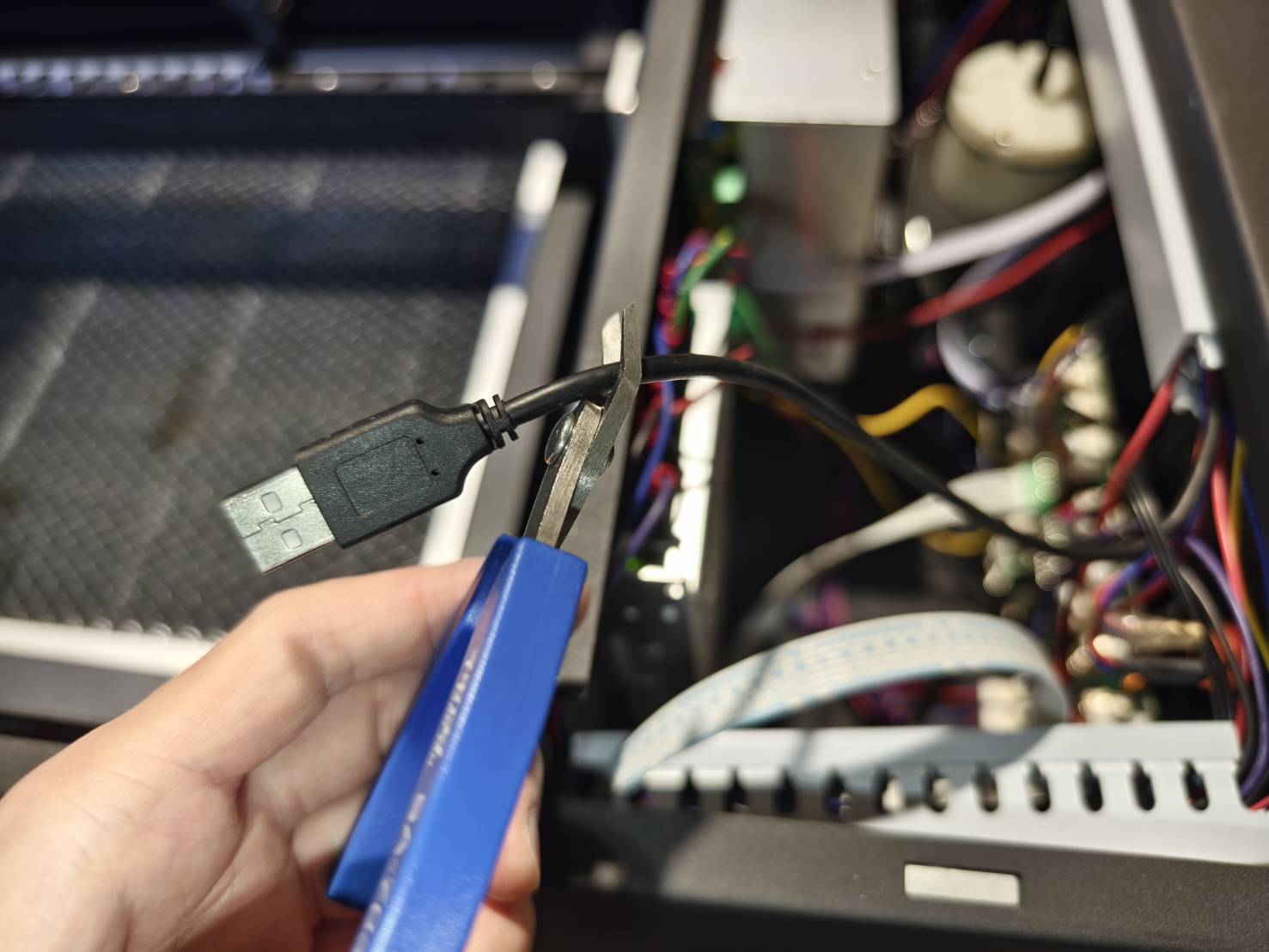

Klipp av USB-A-kontakten på den gamla kamerakabeln.

Steg 8

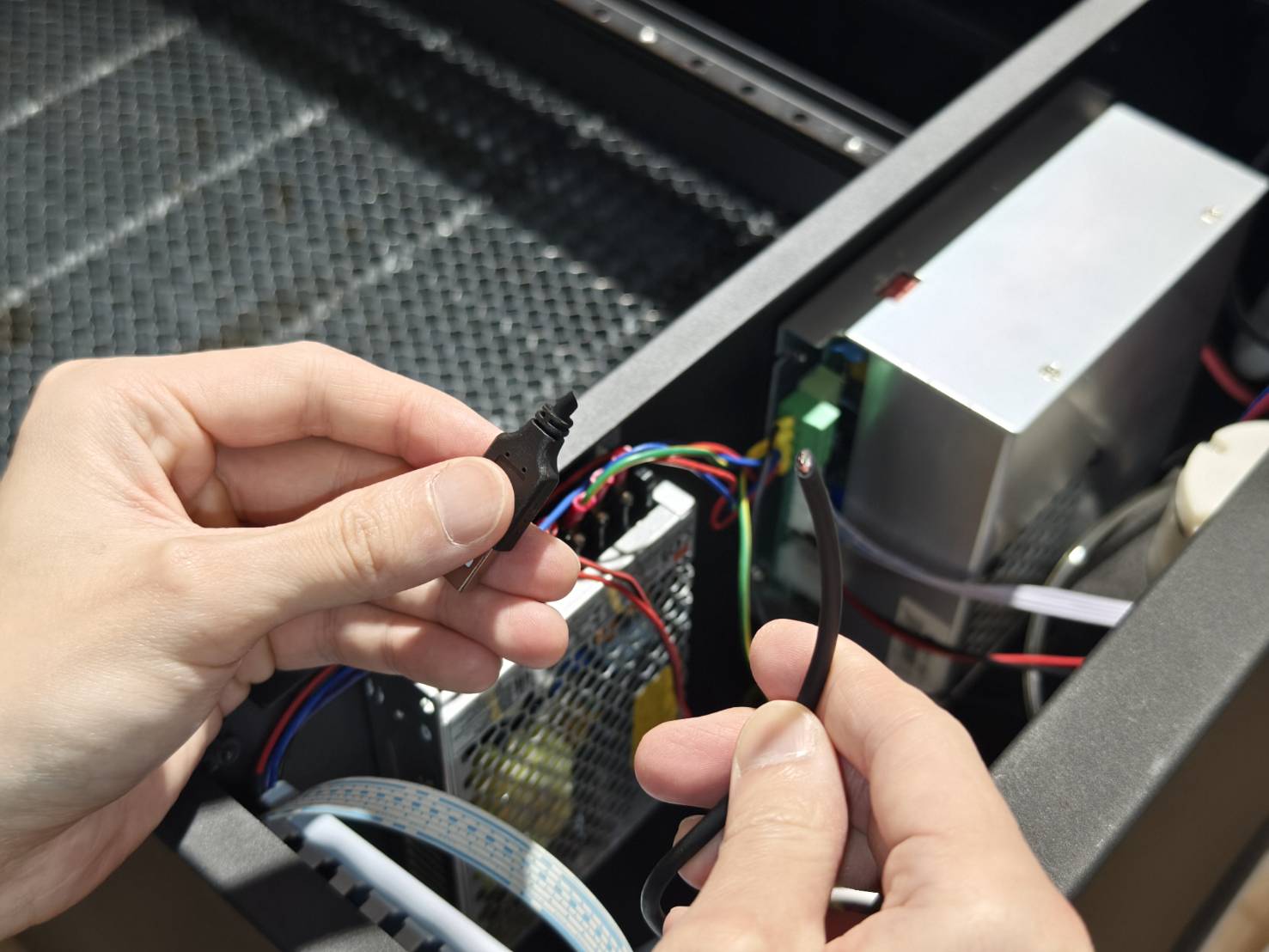

Använd tejp för att fästa den nya kamerakabeln vid den gamla kamerakabeln.
Kontrollera anslutningens hållfasthet för att säkerställa att den är tillräckligt stark.

Steg 9

Dra kamerakabeln genom den blå kabelgenomföringen.

Steg 10

• Dra kabeln genom den svarta kabelgenomföringen på baksidan.


• Lämna tillräcklig längd för att USB-A-delen ska kunna anslutas till moderkortet.


Steg 11

Dra kabeln genom plastkedjan på vänster sida (Y-axeln). Plastkedjan kan öppnas med en spårskruvmejsel.

Steg 12

Dra kabeln genom plastkedjan i arbetsområdet (X-axeln).
Plastkedjan kan öppnas med en spårskruvmejsel, men lämna den första stängd, som visas i videon.

Steg 13

Separera den nya och den gamla kabeln genom att ta bort tejpen. Den gamla kabeln kan sedan kasseras.

Steg 14

Ordna kabeln och anslut den till kameramodulens kretskort på laserhuvudets sida.
Anslut USB-A-kabeln till moderkortet.

Steg 15

Kontrollera att den vänstra plastkedjan är ordentligt stängd.

Steg 16

Stäng sidopanelen och dra åt skruven.
