Beambox II - Byte av 12V-nätaggregat (12V PSU)

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

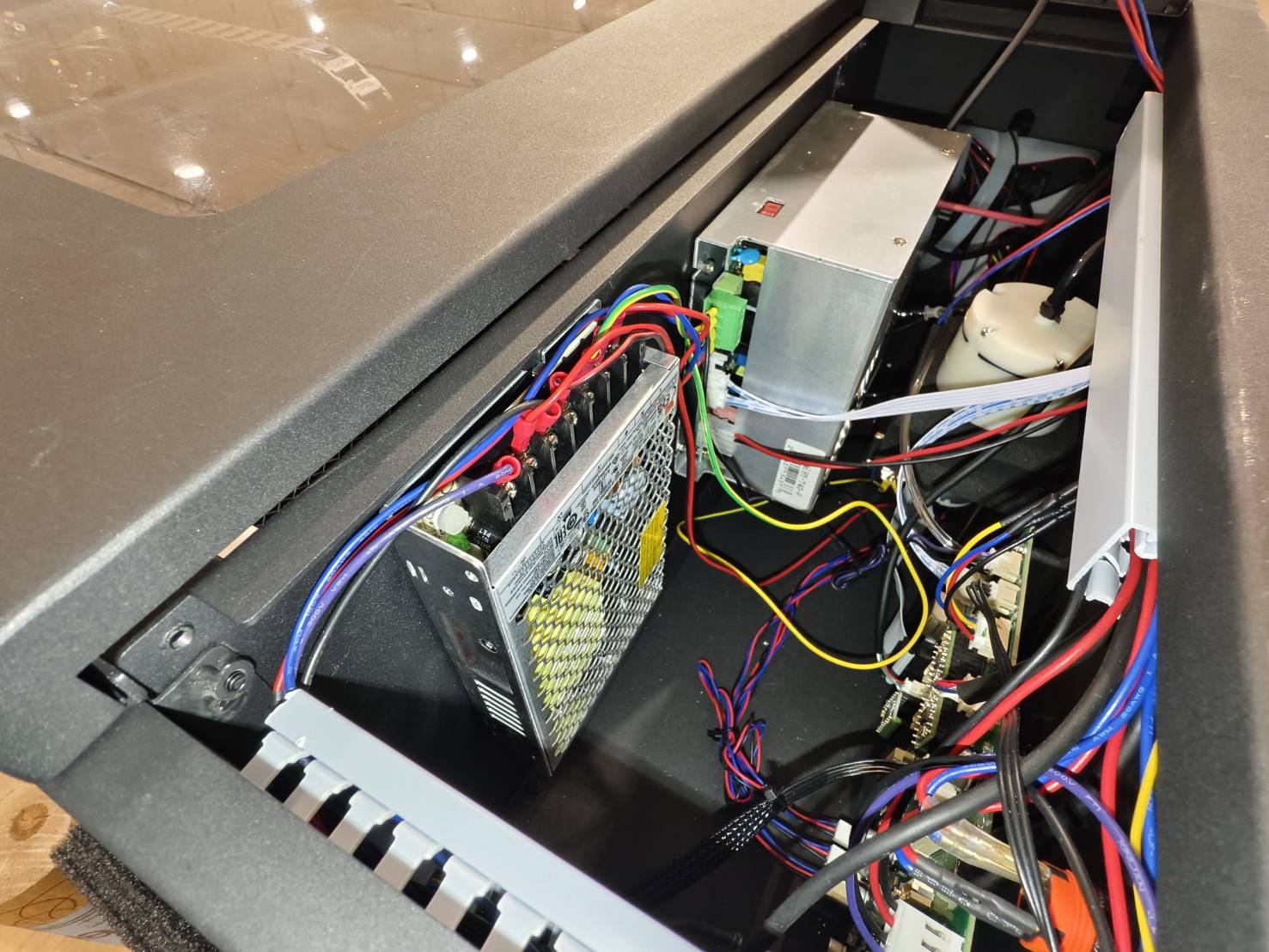

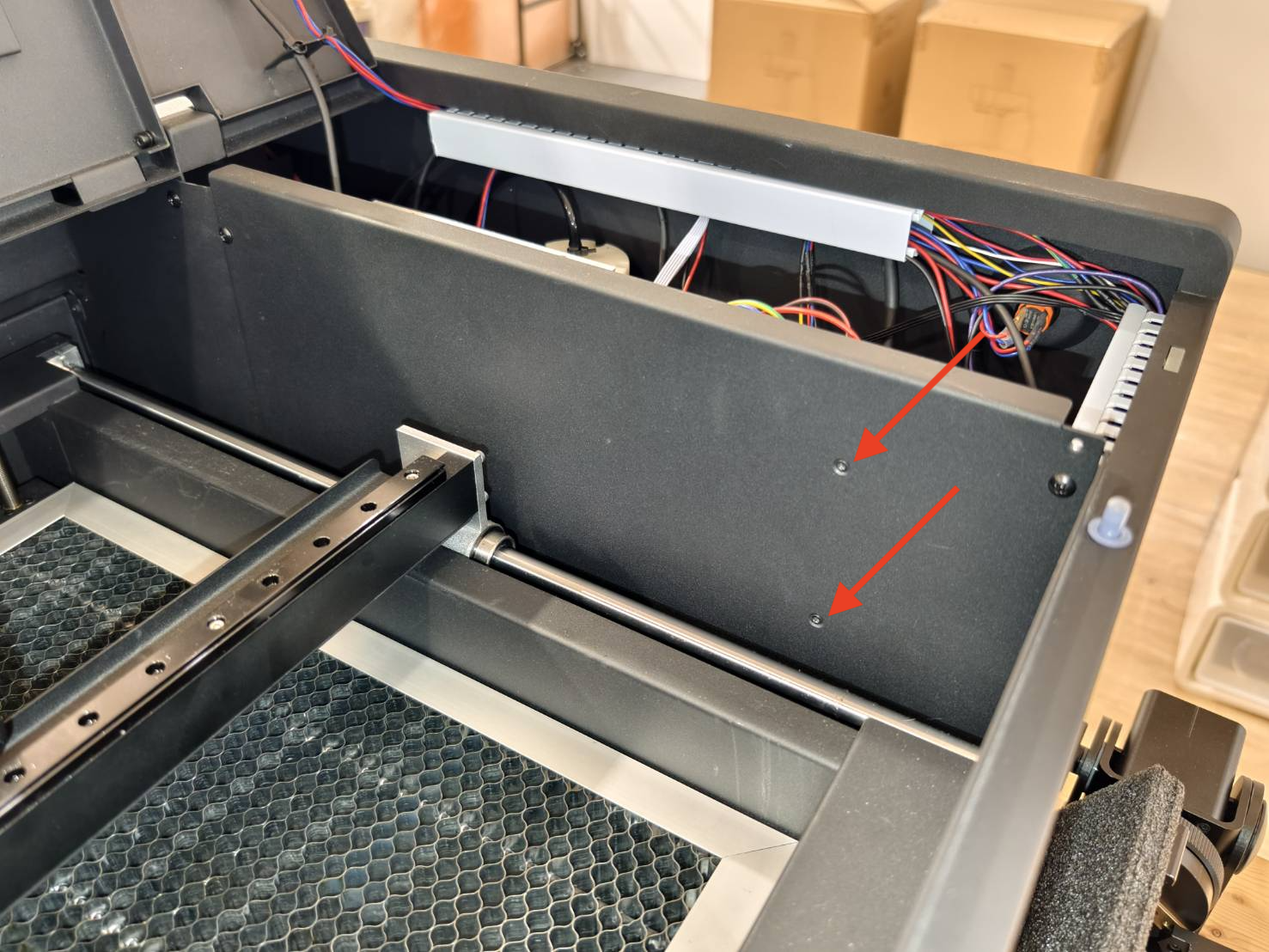

Öppna sidopanelen för att komma åt maskinens inre delar.

• Använd en stjärnskruvmejsel för att öppna panelen.



Steg 3

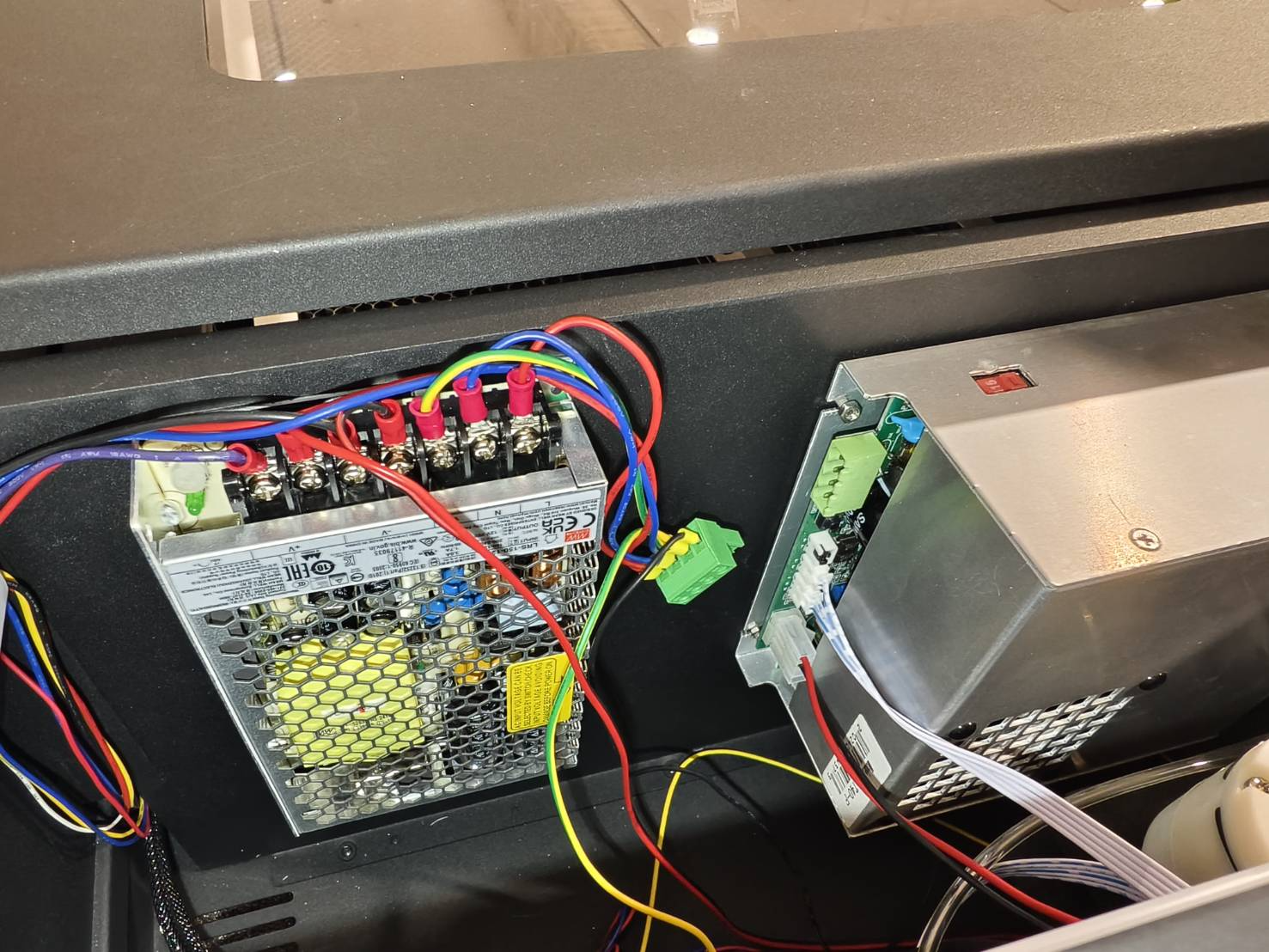

Ta tydliga bilder av hela 12V PSU-kabelanslutningen.
Detta är för att säkerställa att du kommer ihåg hur kablarna ska anslutas när du installerar den nya enheten.
(Om du är osäker på hur kablarna ska anslutas, se kopplingsschemat för den senaste konfigurationen.)

Steg 4

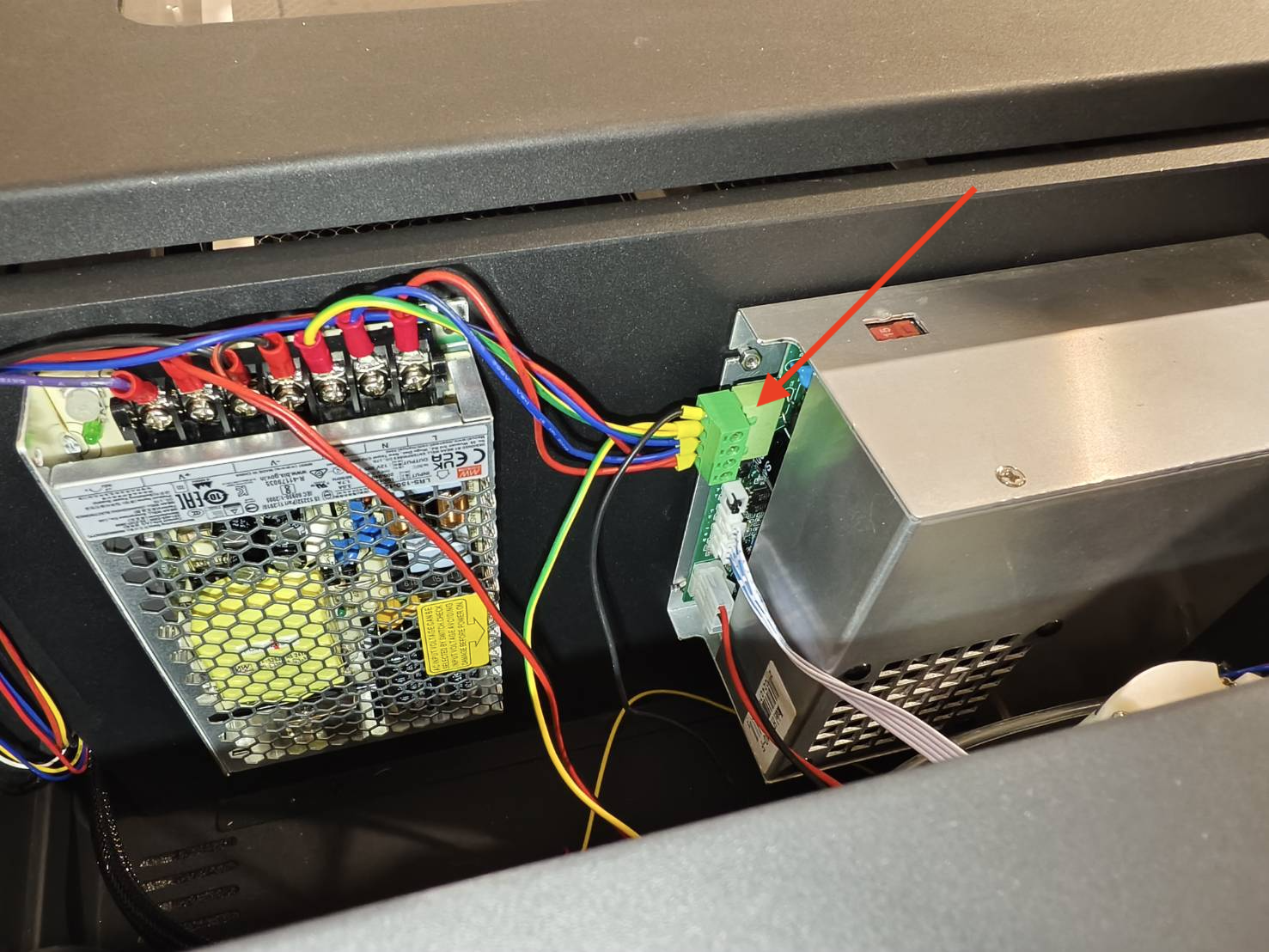

Koppla ur kabeln från laserströmförsörjningen.

Steg 5

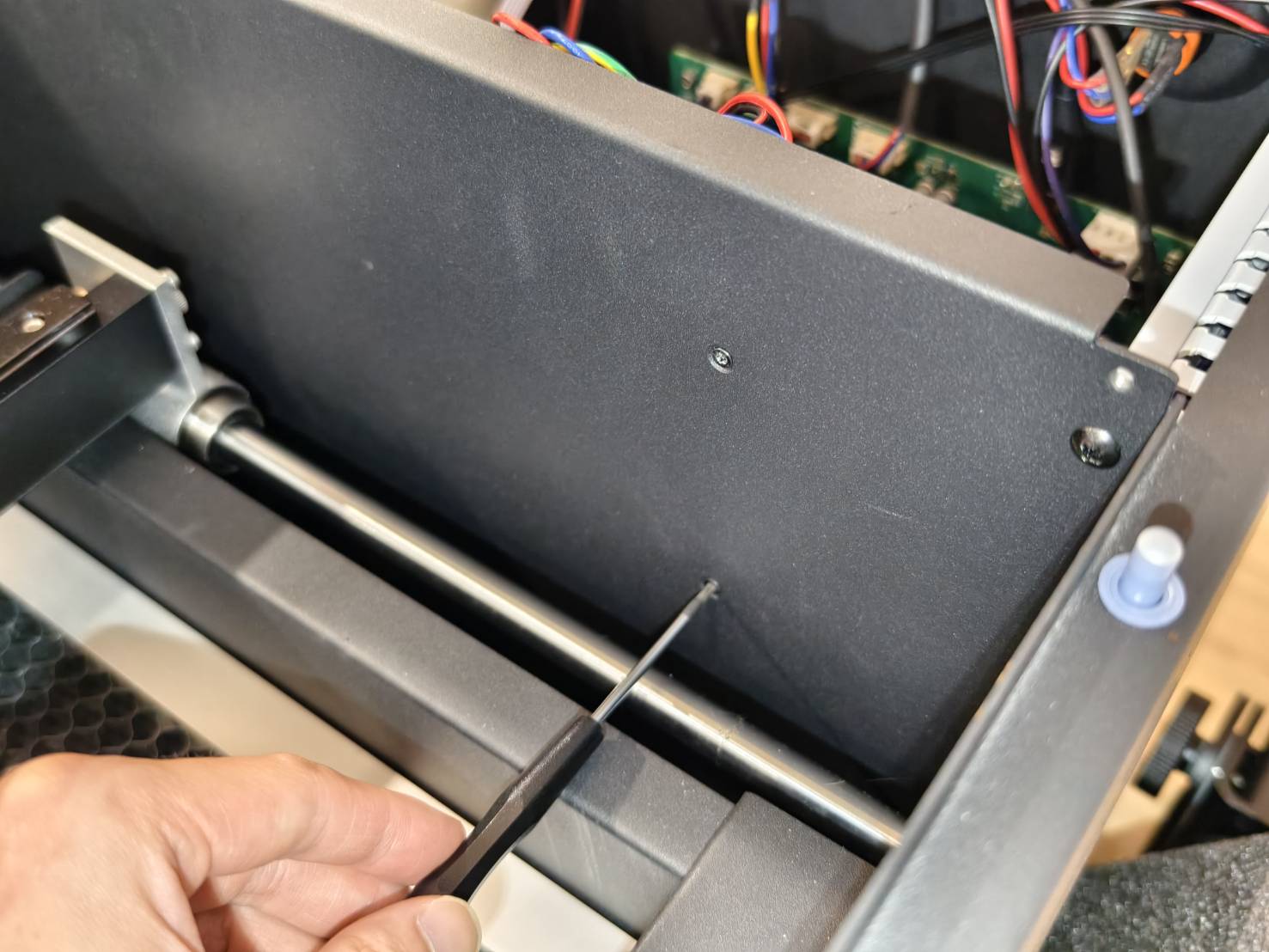

Öppna höljet och skruva loss de två T8-skruvarna på baksidan av 12V PSU:n.
PSU:n kan sedan demonteras från plåten.

Steg 6

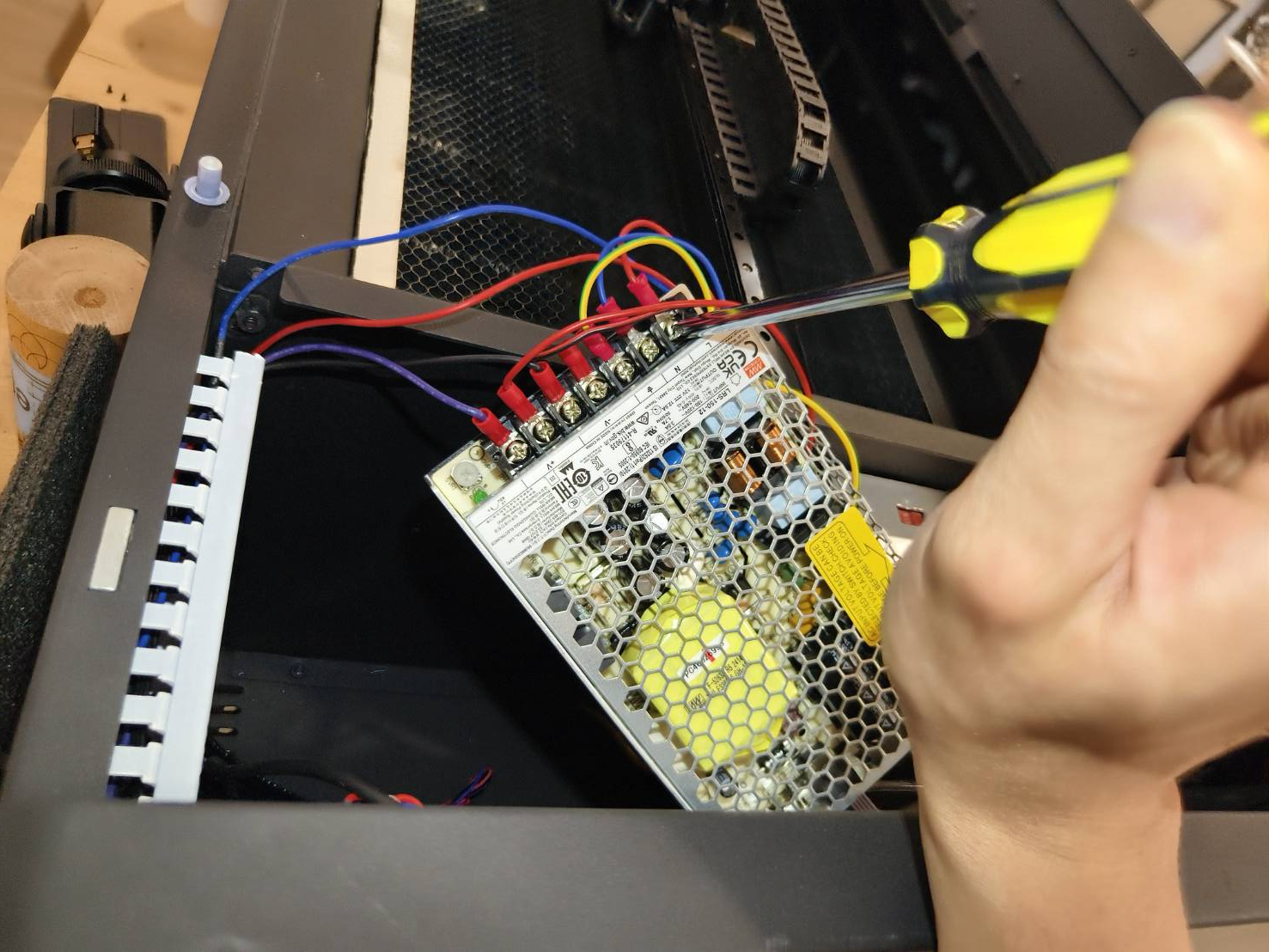

Ta bort alla kablar från 12V PSU:n, så kan den avlägsnas helt från maskinen.
Du kan ta bilder igen innan du kopplar bort kablarna ifall du skulle glömma var de ska sitta.
(Skruvarna behöver inte tas bort helt. Kablarna kan dras ut när skruvarna är lösa.)

Steg 7

Se till att spänningen på 12V PSU:n är inställd på rätt spänningskälla för ditt land eller din miljö.

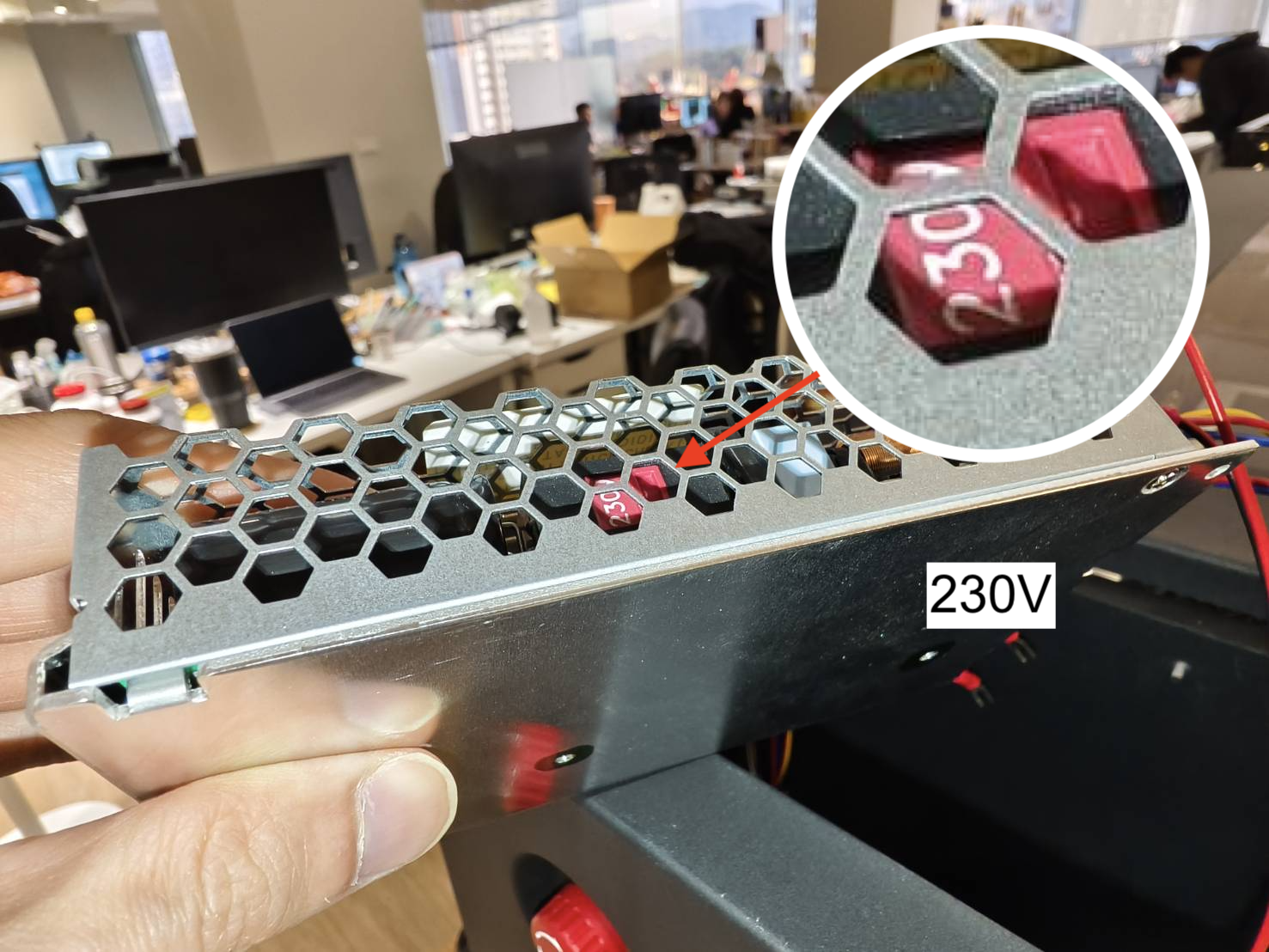

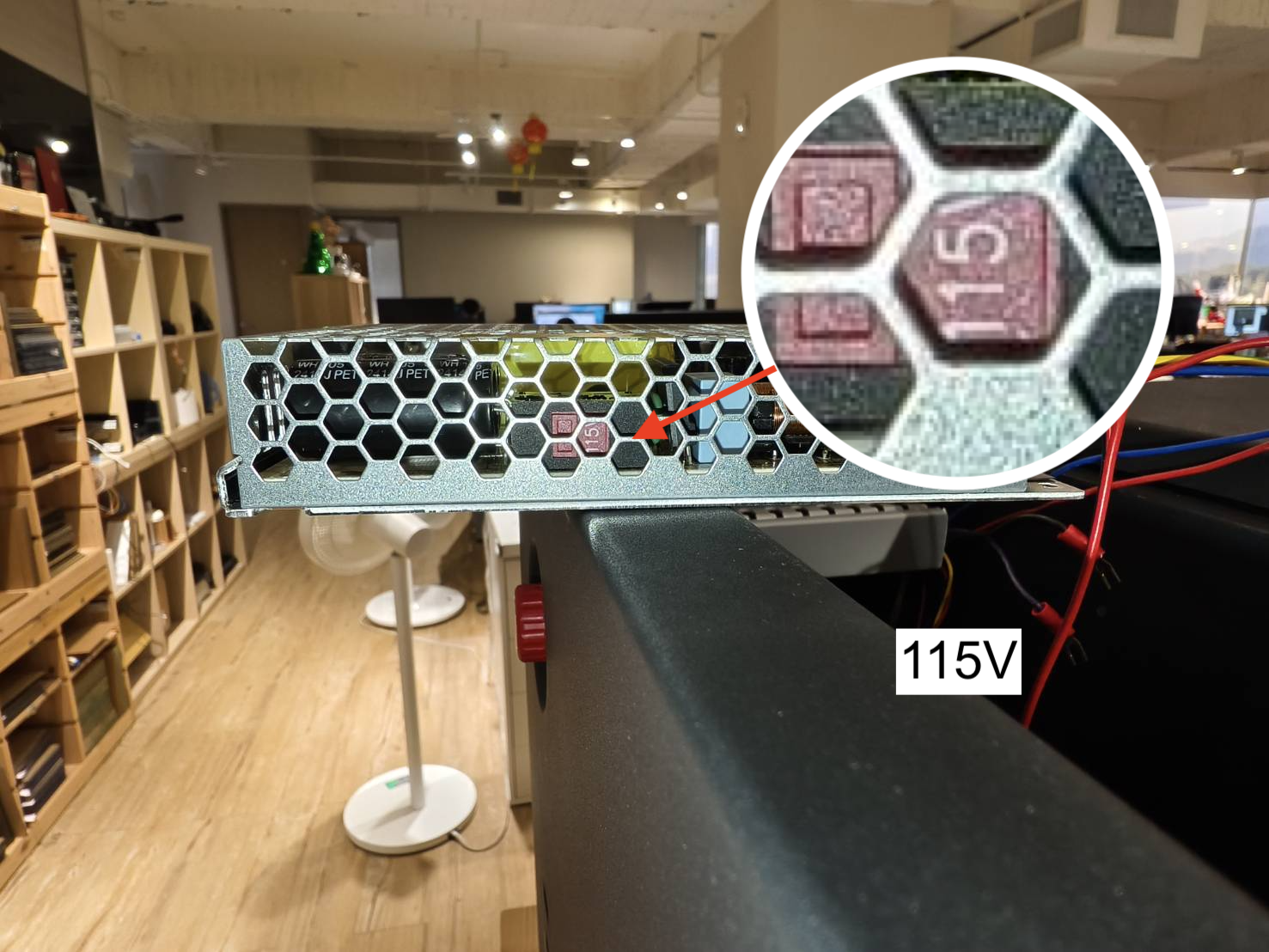

Omkopplaren sitter på sidan av PSU:n. Ställ in på 115V eller 230V beroende på din miljö.
(Om du är osäker på din spänning kan du se Wikipedia)

Steg 8

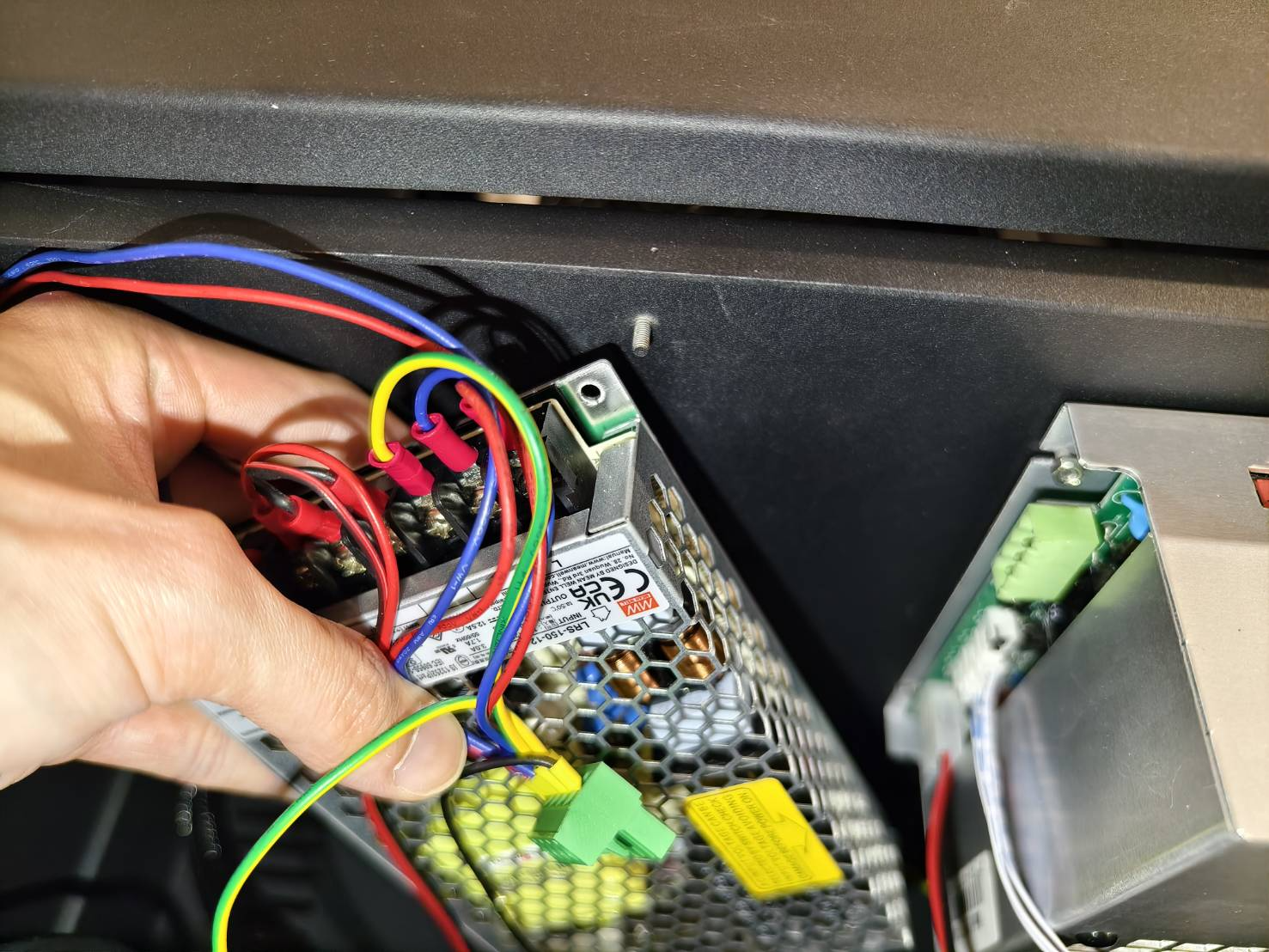

Anslut alla kablar till den nya 12V PSU:n.

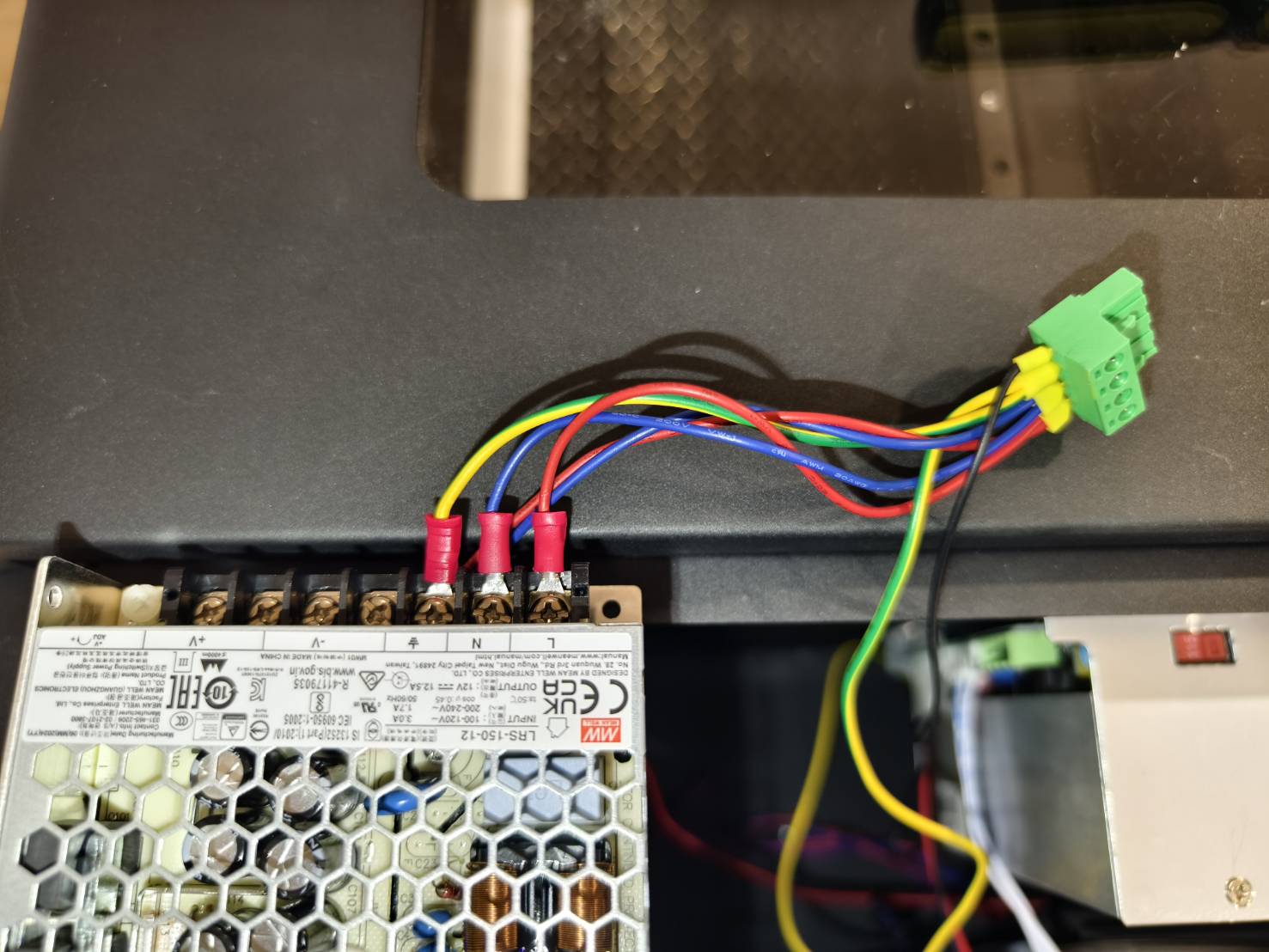

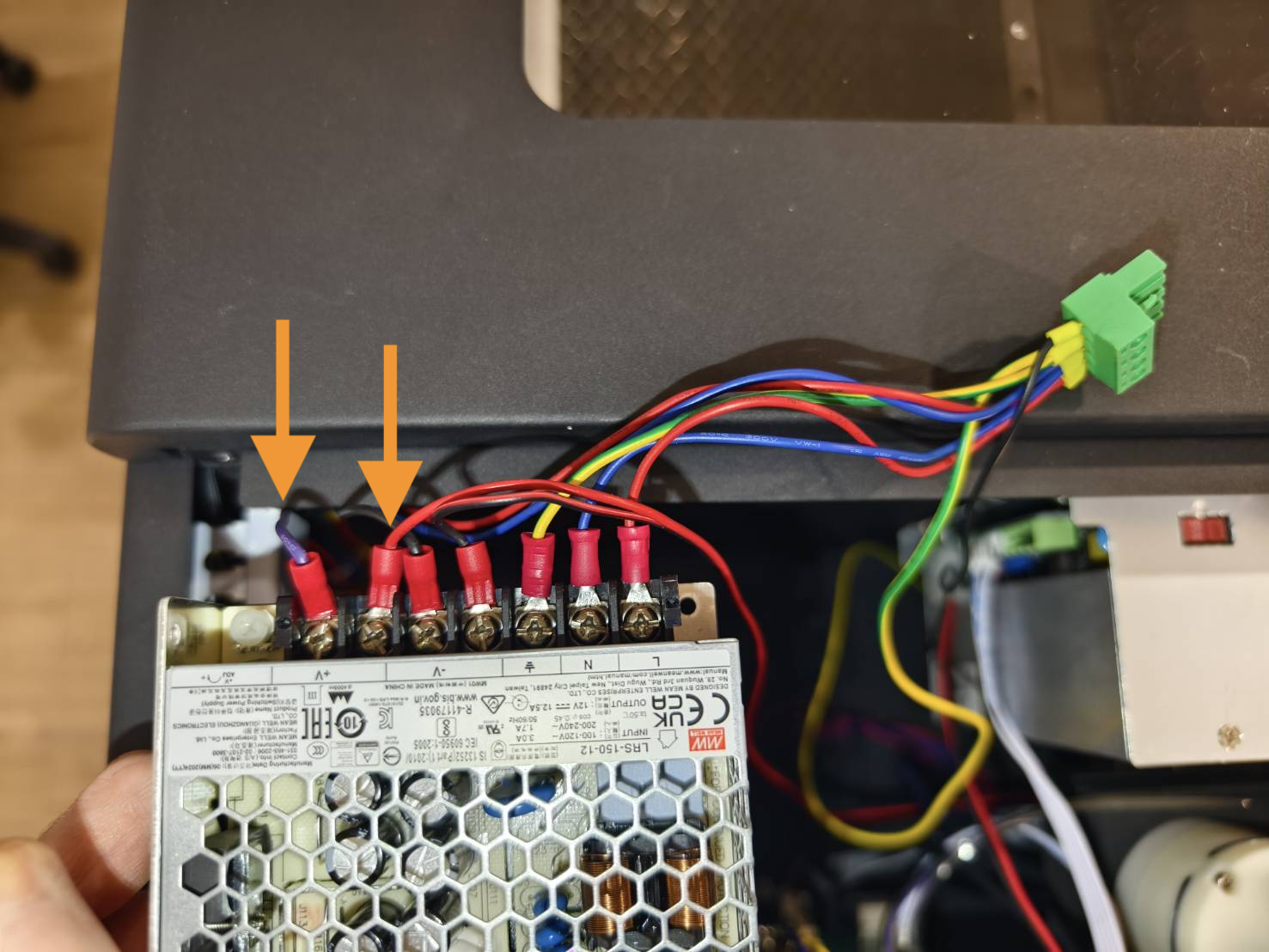

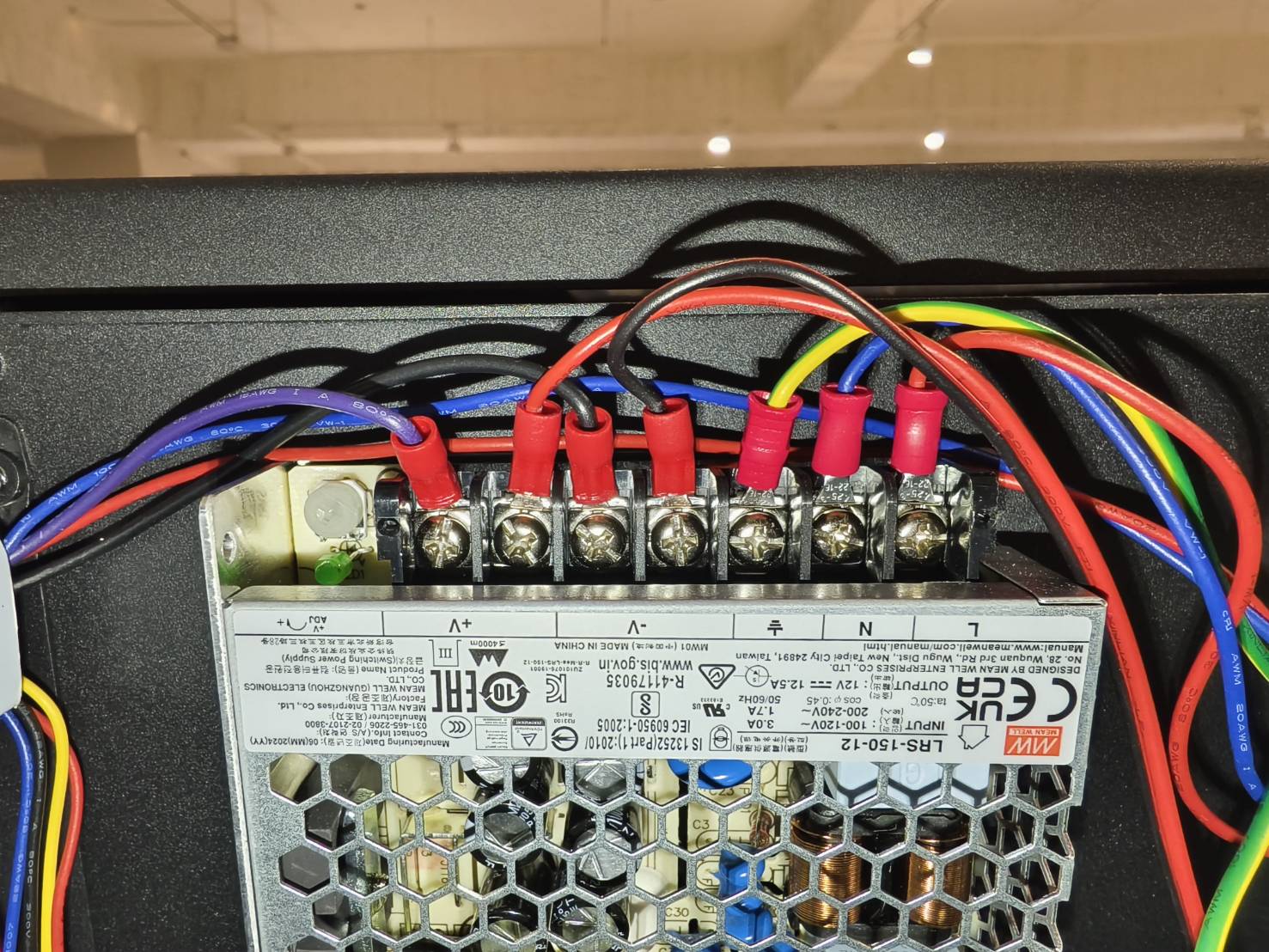

• Se till att kablarna på den gröna kontakten ansluts till "L", "N", "⏚".
  Röd går till "L".
  Blå går till "N".
  Grön/Gul går till "⏚" (Jord)

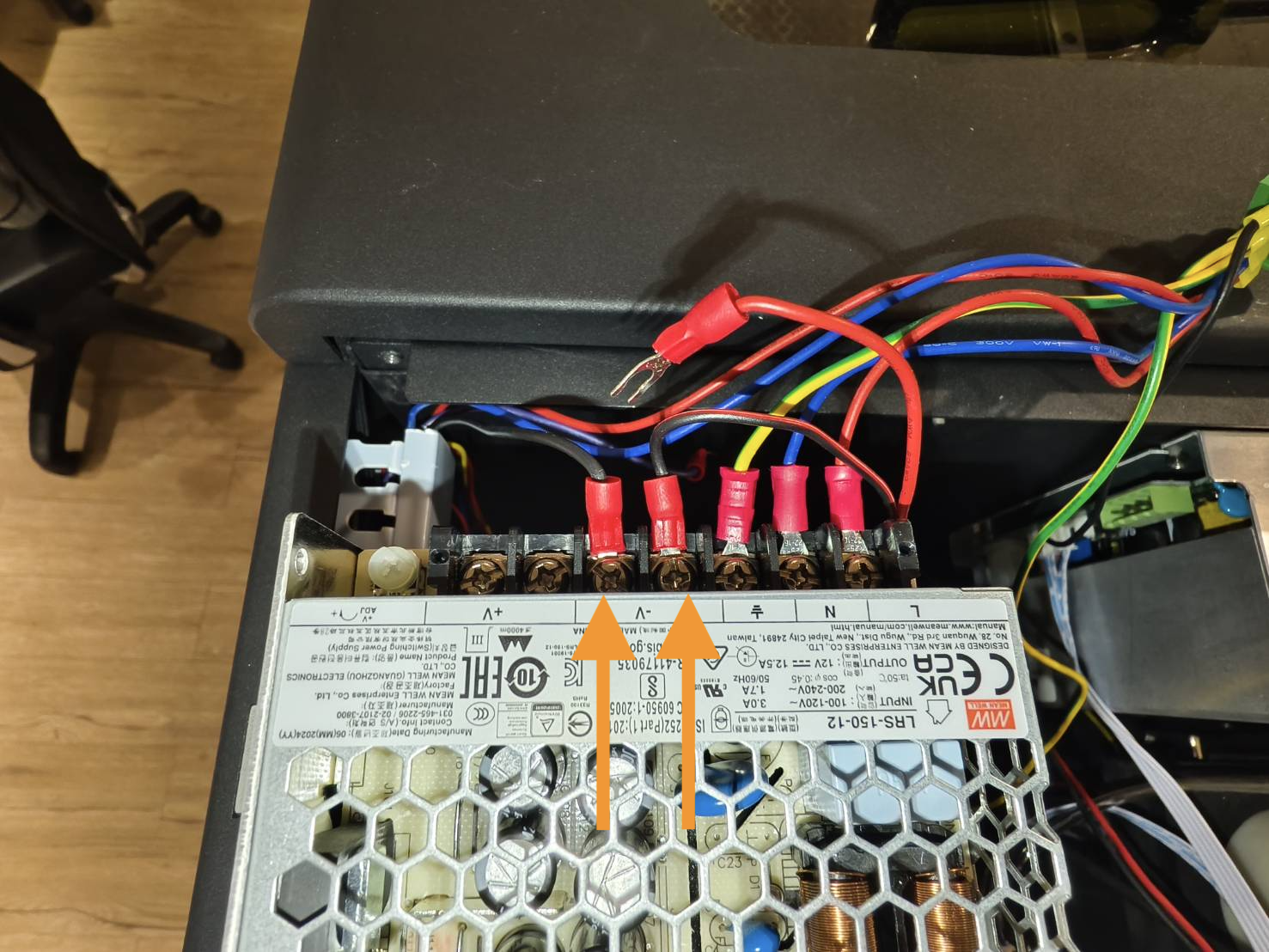

• Den svarta och svart/röda kabeln går till "-V".



• Den röda och lila kabeln går till "+V".
  (Säkerställ att denna röda kabel inte kommer från den gröna kontakten.)


Steg 9

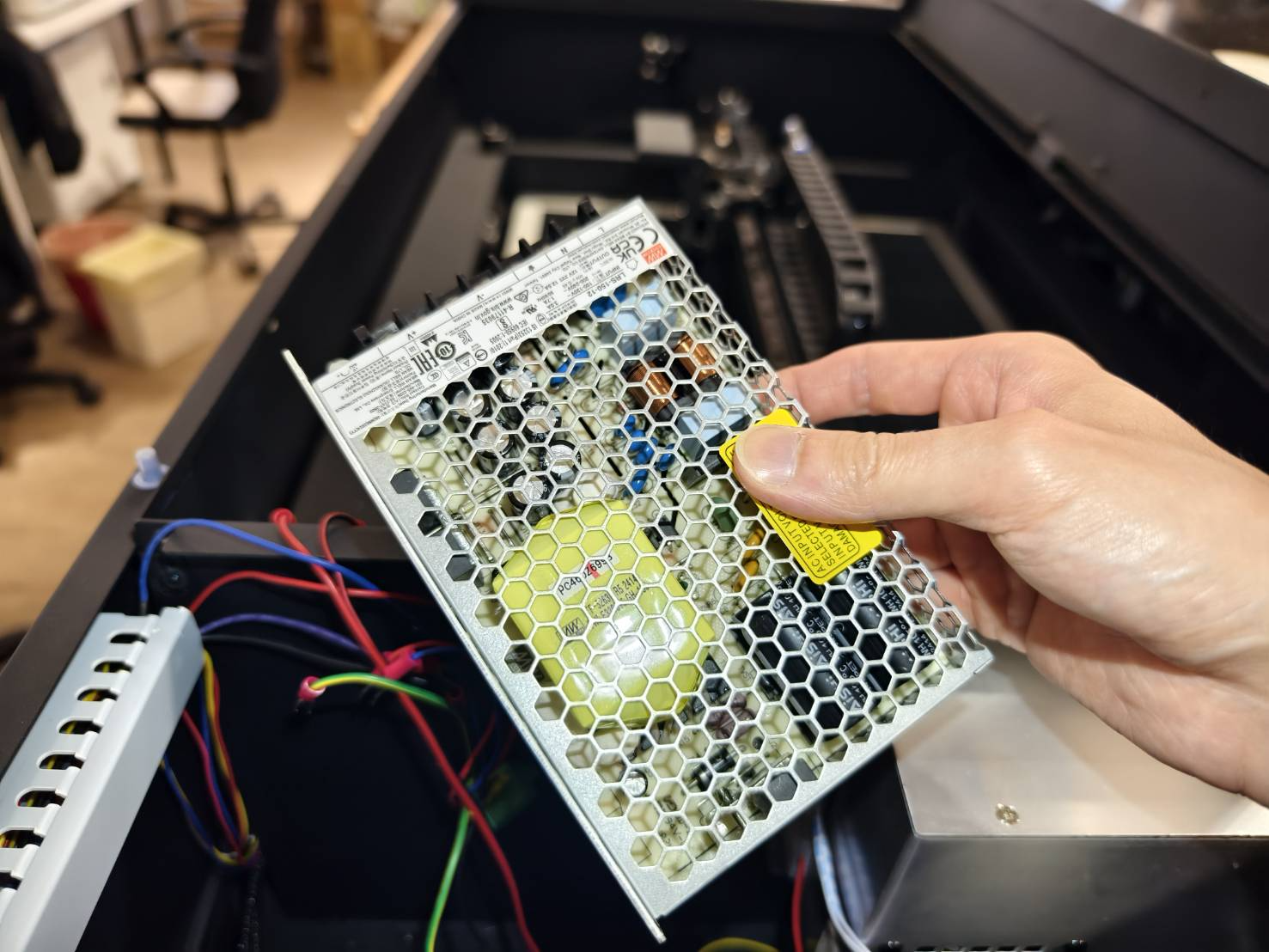

Montera 12V-nätaggregatet på fästet.

Steg 10

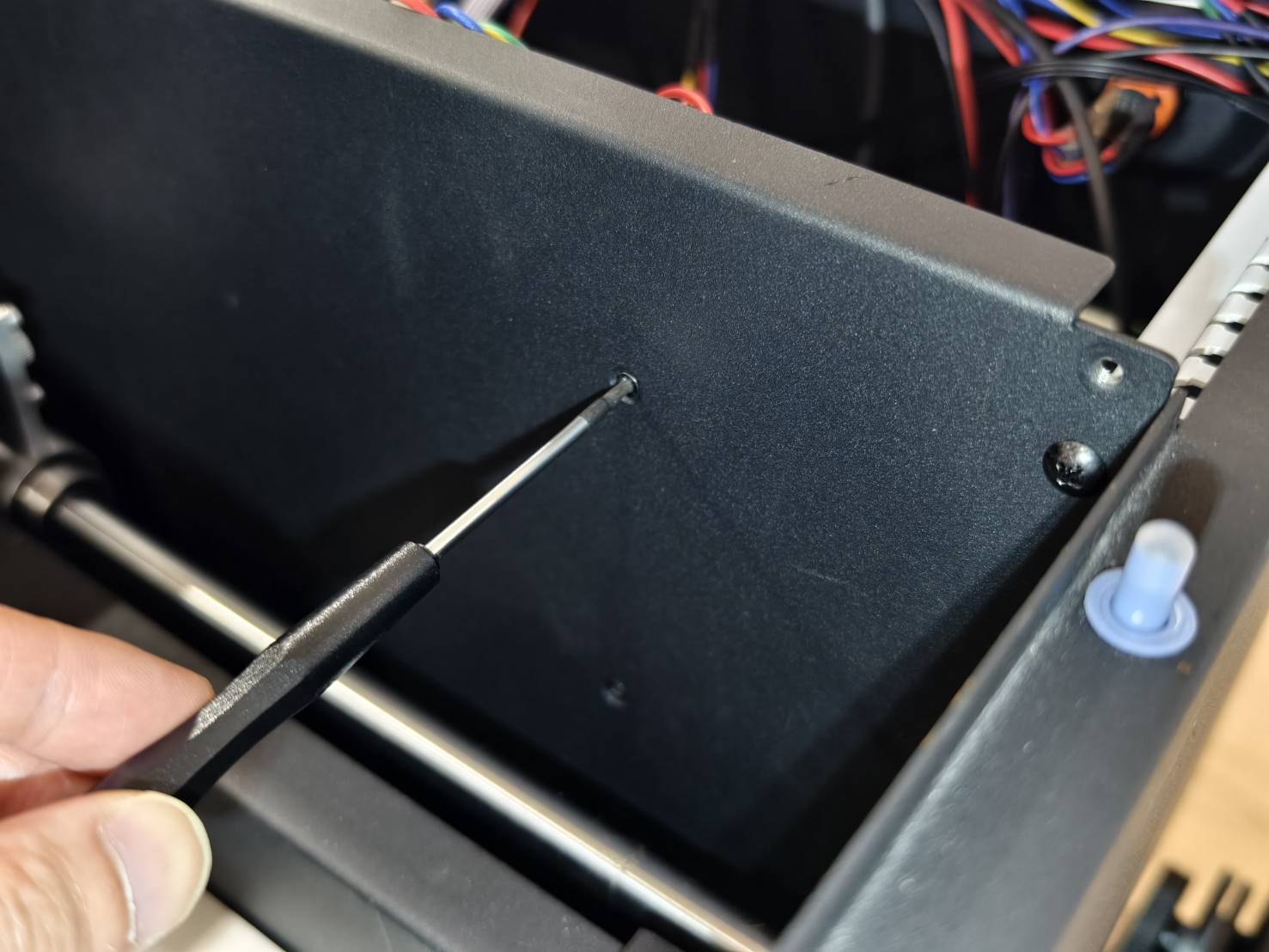

Skruva fast T8-skruvarna tillsammans med nätaggregatet.

Steg 11

• Återanslut den gröna kontakten till laserströmförsörjningen.




• Stäng sidopanelen och dra åt skruven.
