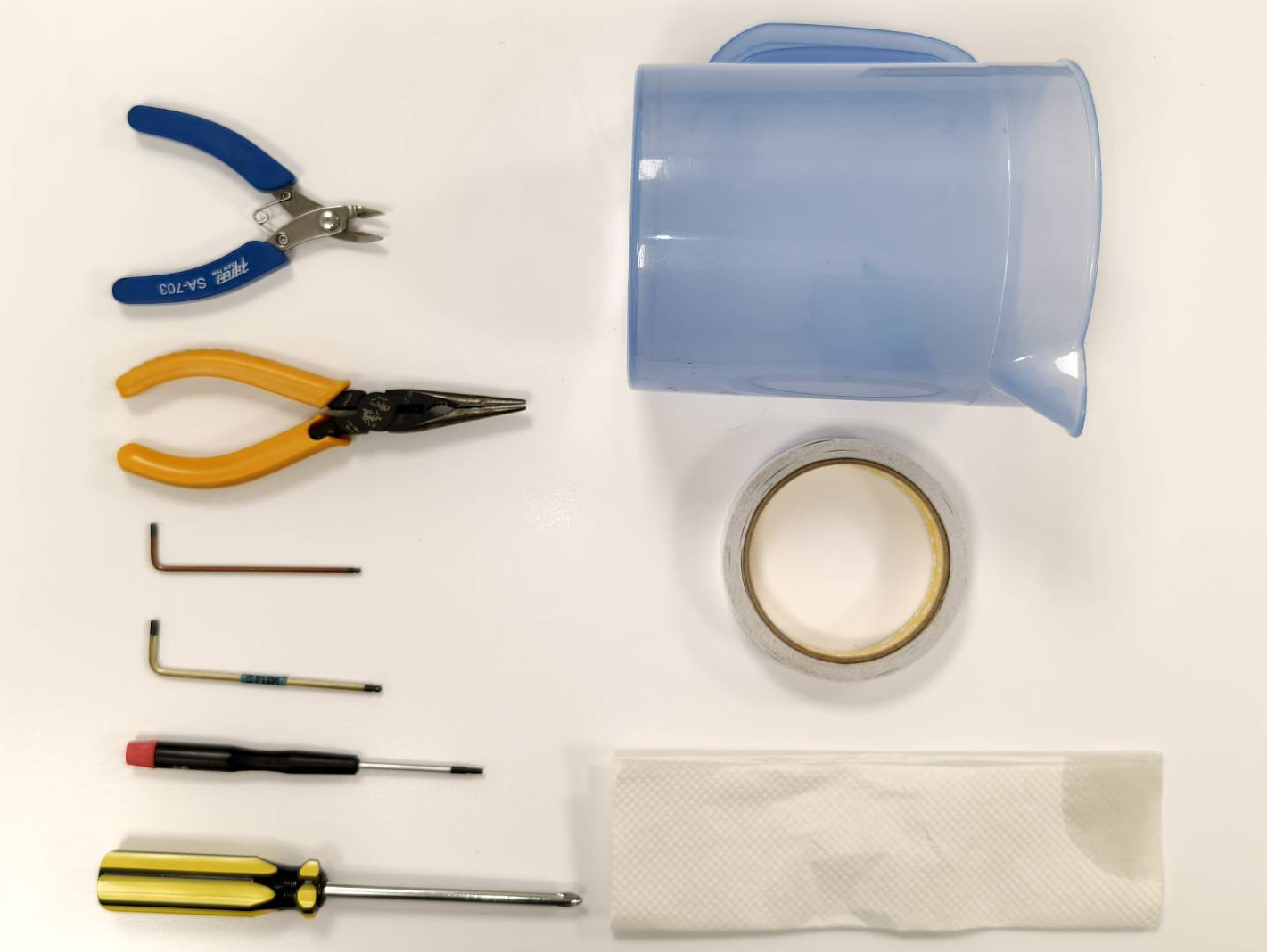

Verktyg
| 1 | Avbitartång |
| 2 | Tång |
| 3 | 2,5 mm insexnyckel |
| 4 | 3 mm insexnyckel |
| 5 | T8 Torx-skruvmejsel |
| 6 | Stjärnskruvmejsel |
| 7 | Vattenbehållare (stor) |
| 8 | Dubbelhäftande tejp |
| 9 | Trasa eller pappershandduk |
Steg 1
Stäng av maskinen och koppla ur strömkabeln.
Steg 2
Öppna vattenpumpens lock med en Torx-skruvmejsel.
Steg 2.1
Detta är ett valfritt steg.
Höj maskinen för att skapa mer utrymme ovanför och under, eller flytta maskinen till bordskanten.
Steg 3
Använd en skruvmejsel för att lossa skruvarna på maskinens baksida, därefter kan bakstycket öppnas.
Steg 4
Klipp av de två buntbanden så att flödessensorn kan flyttas fritt.
Om din flödessensor inte är fastbunden, hoppa över detta steg.
Steg 5

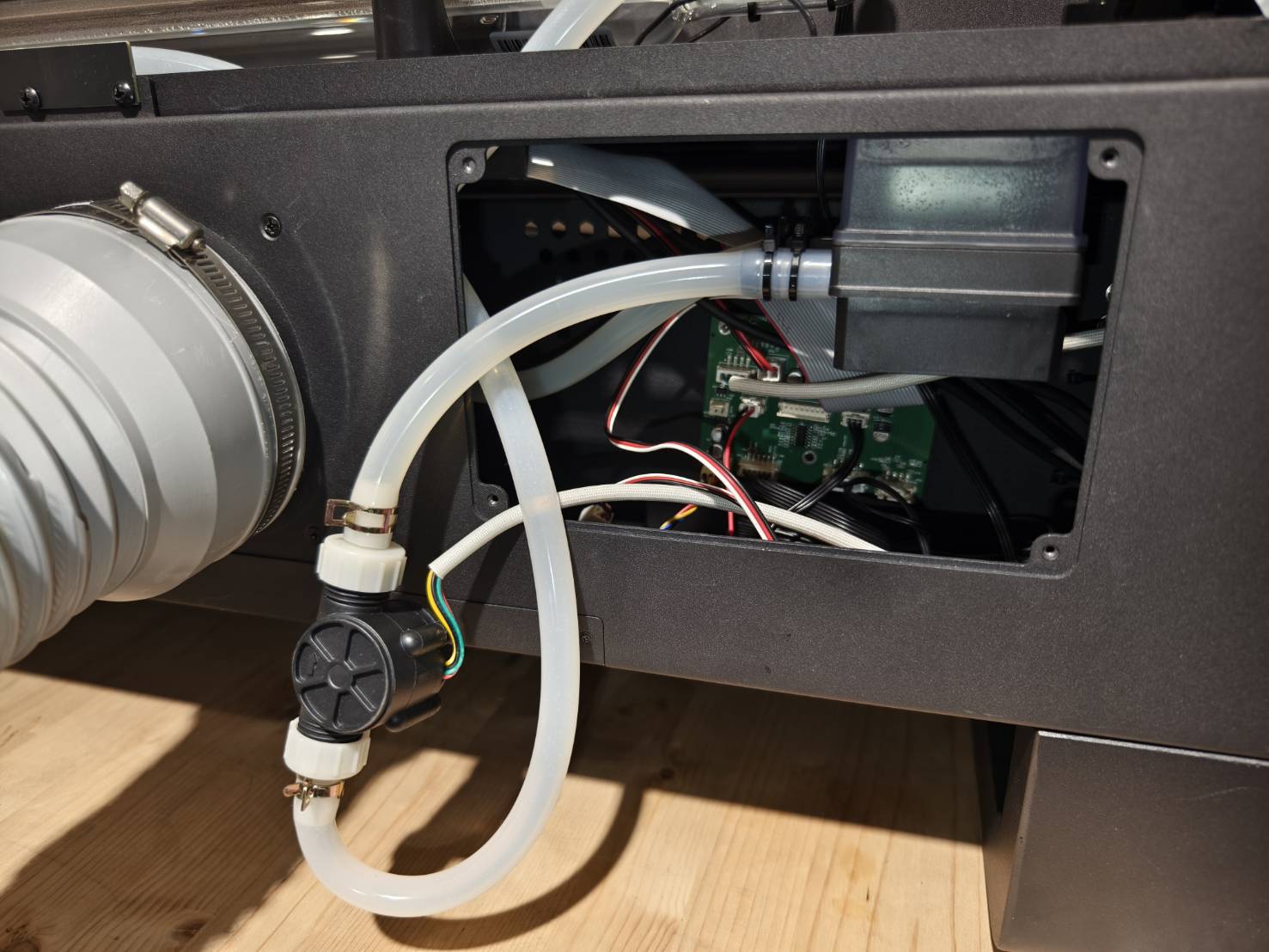

Ta ut flödessensorn för att skapa mer utrymme.
Steg 6

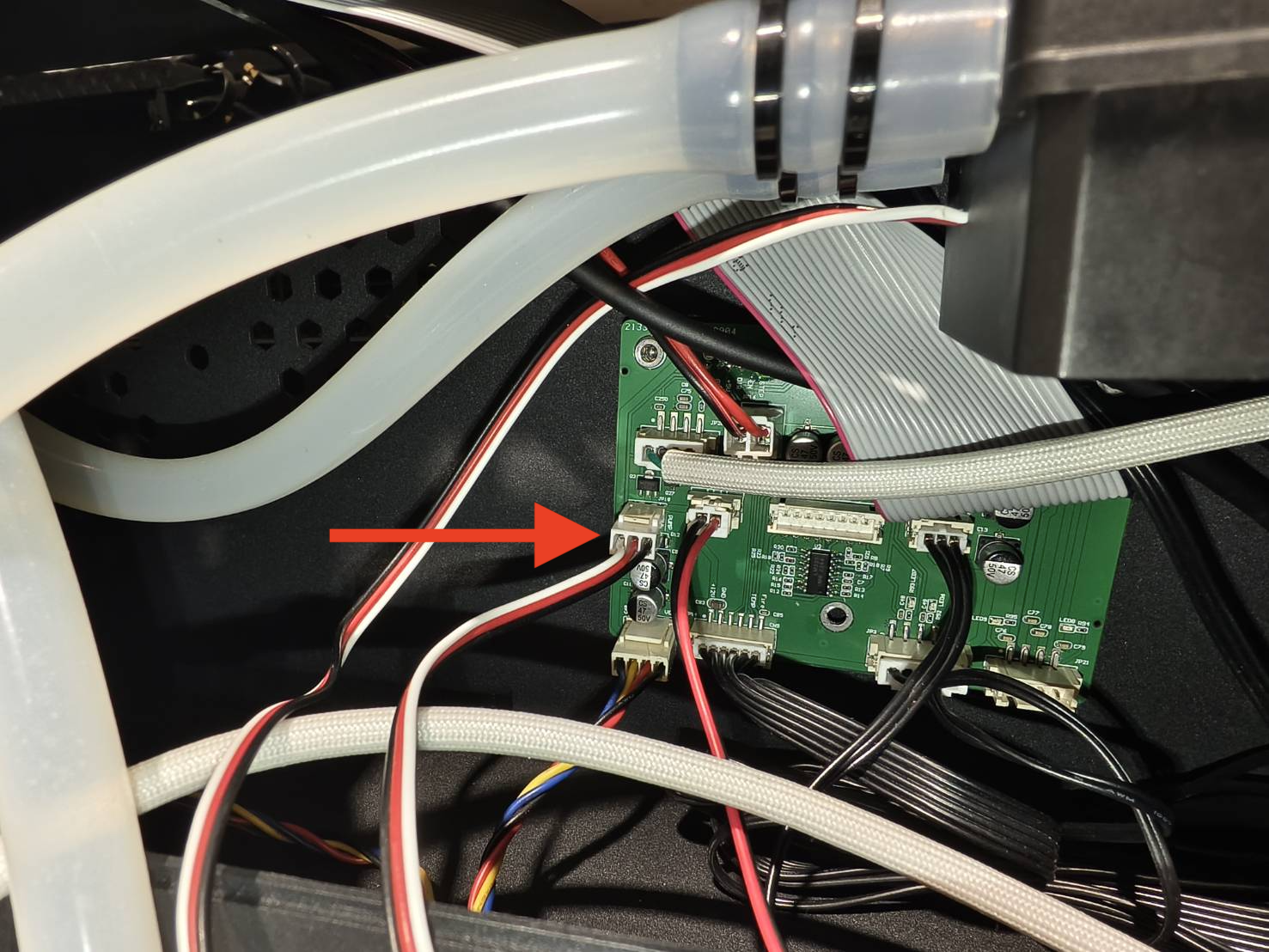

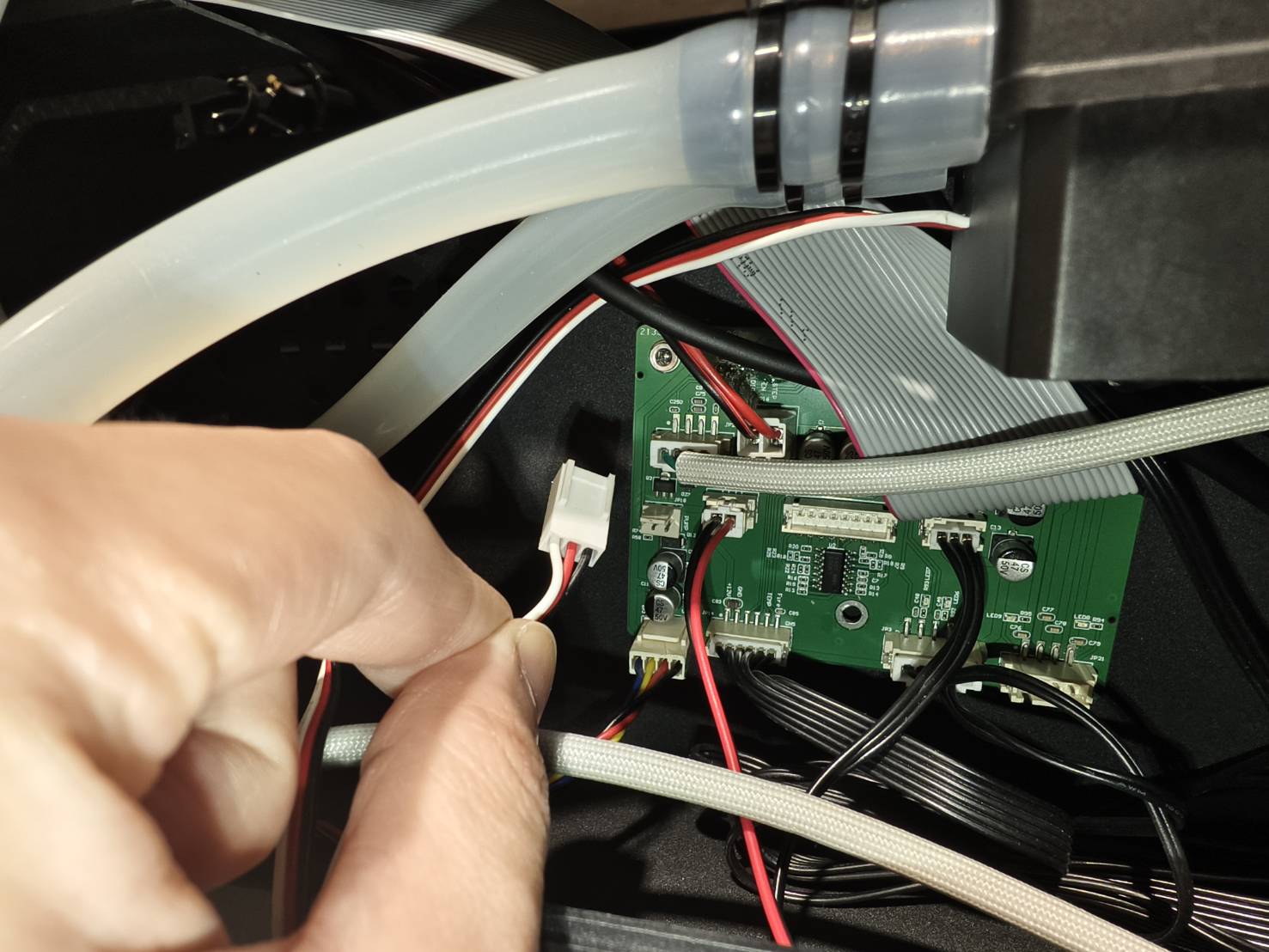

Koppla ur vattenpumpens kabel.
(Om ditt kretskort skiljer sig från bilderna nedan, vänligen se diagrammet för den senaste konfigurationen.)
Steg 7

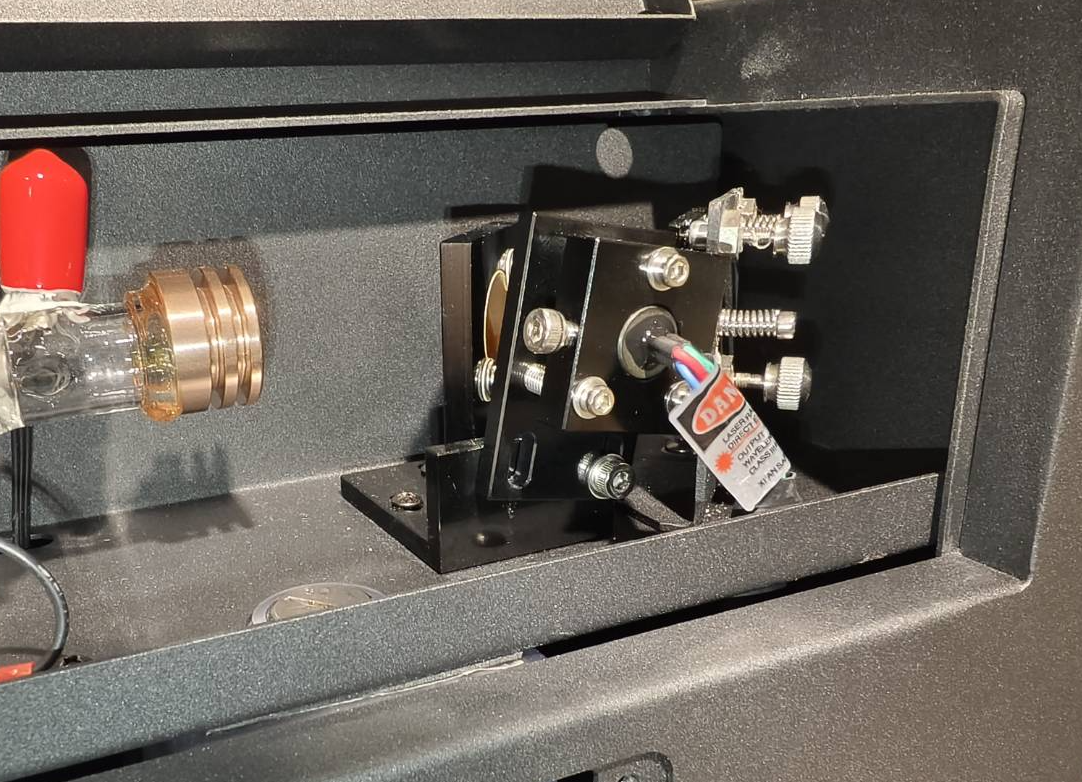

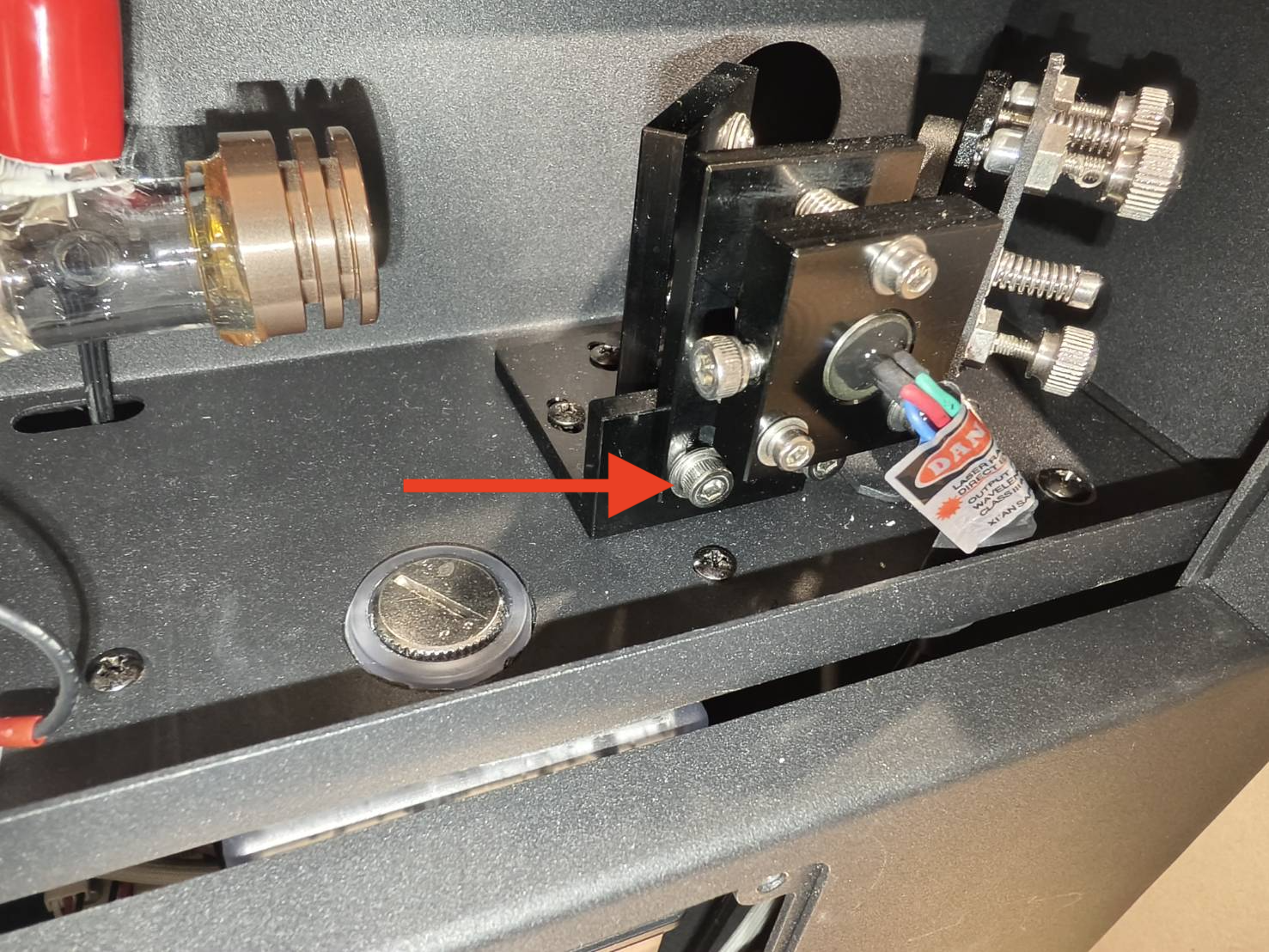

Ta bort skruven till vänster om den röda laserpekarhållaren.
Steg 8

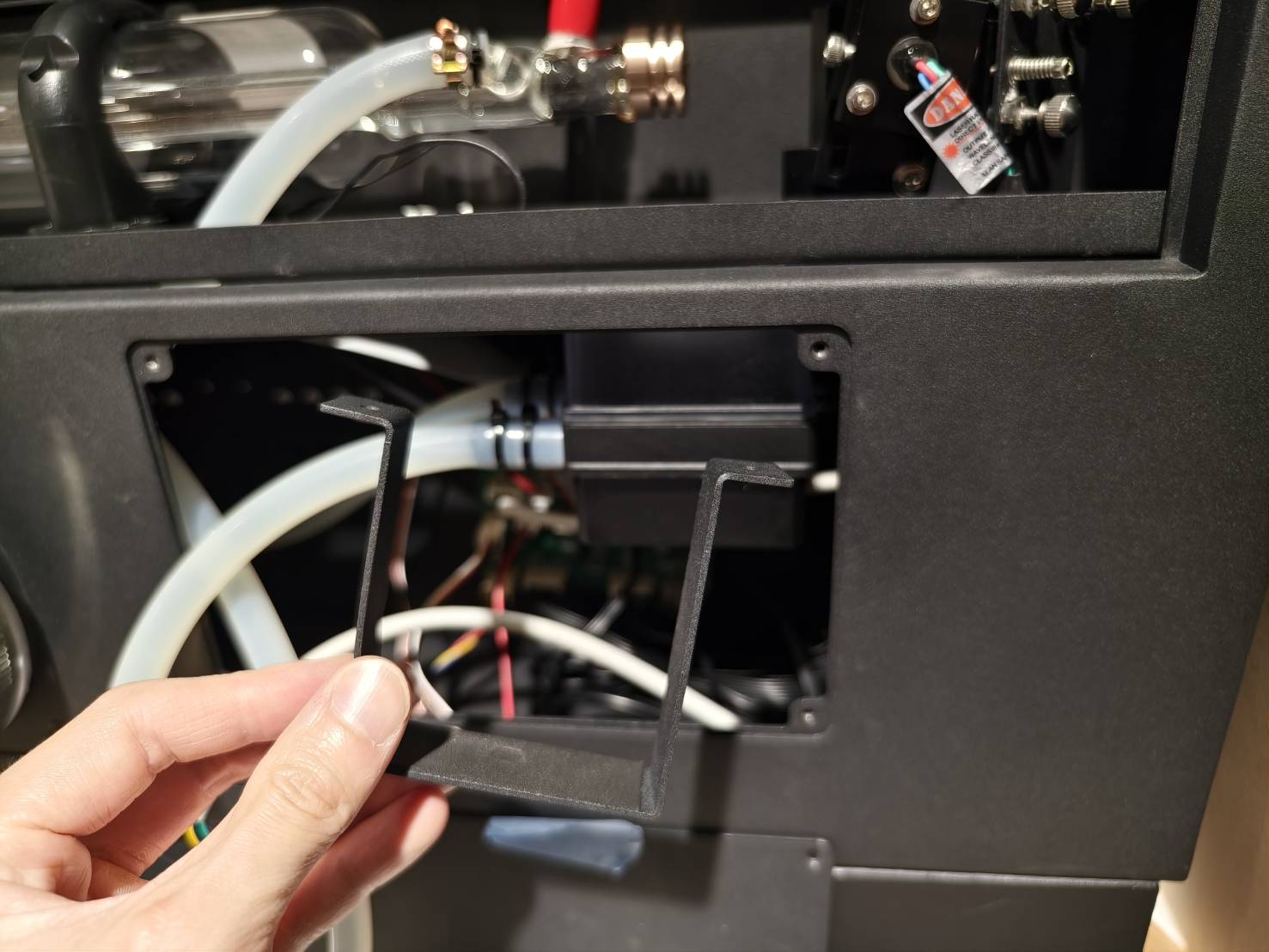

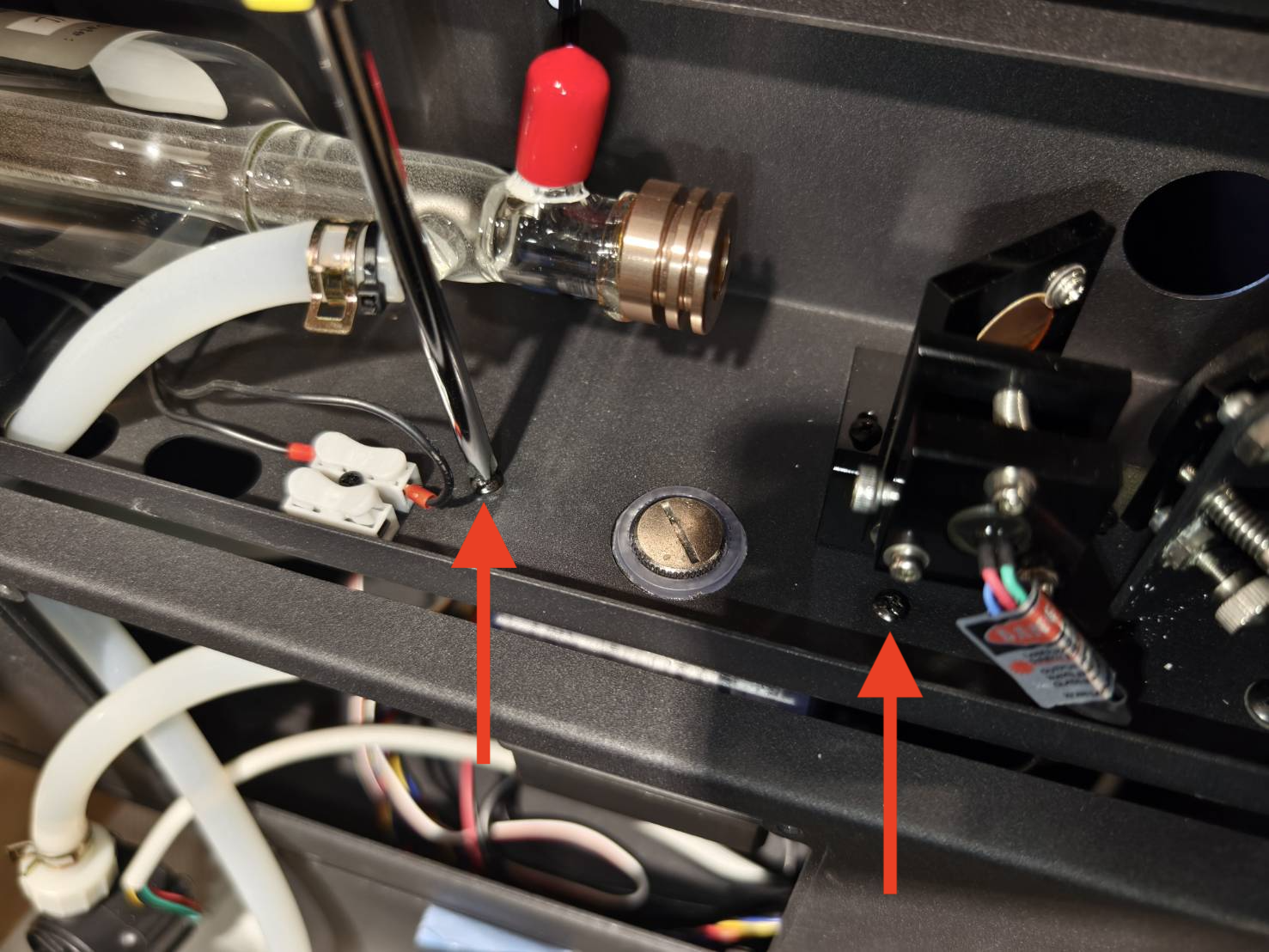

Lossa de två skruvarna så att vattenpumpens fäste kan avlägsnas.
Steg 9
- Vattenpumpen kan vara fastklistrad på maskinen.
Försök att ta bort den för hand.
(Om din vattenpump följer med fästet kan du hoppa över detta steg.)

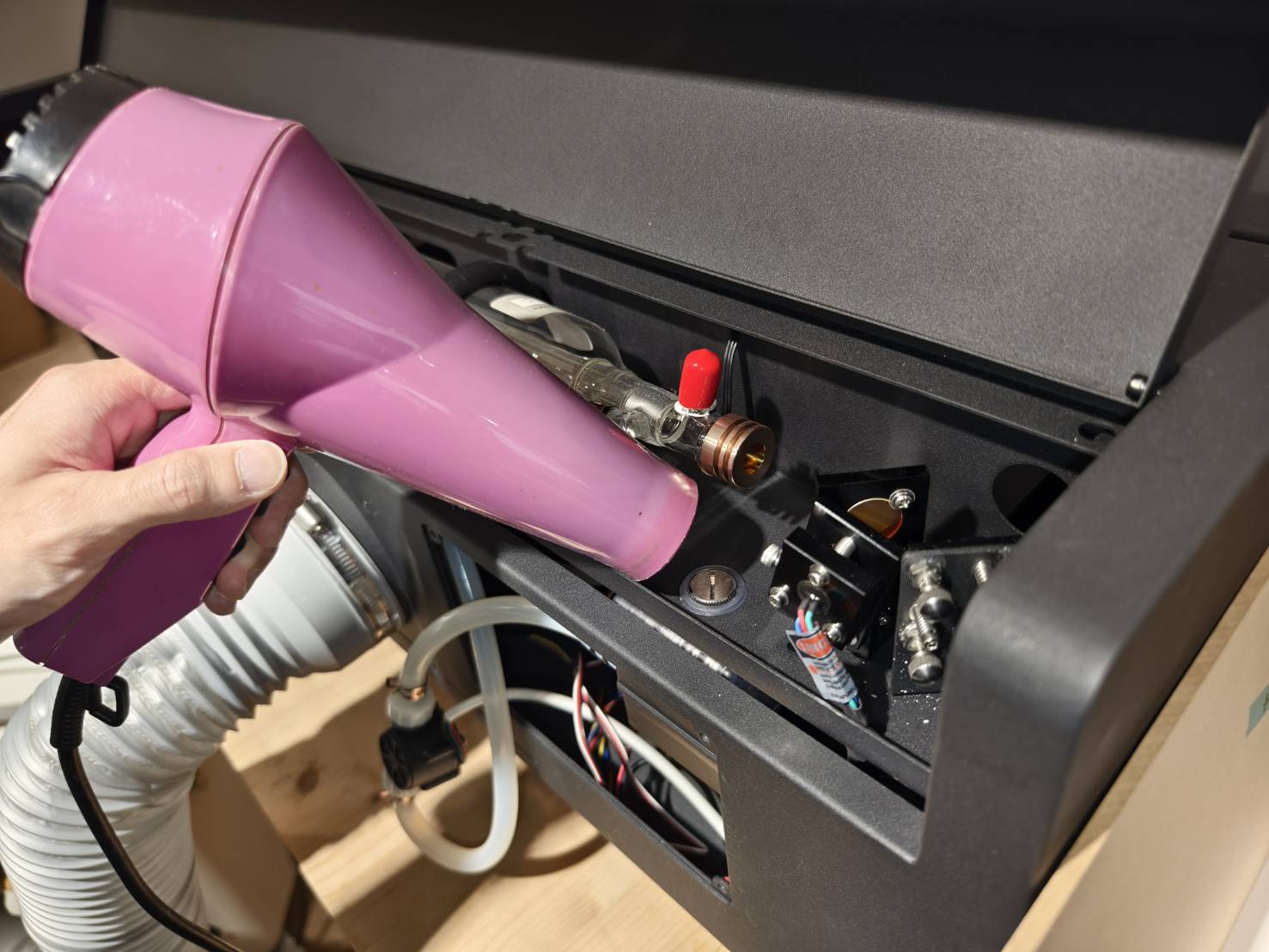

- Om tejpen är för stark och pumpen inte går att ta bort, kan du använda en hårtork för att värma den lite och underlätta borttagningen.
Steg 10
Rengör maskinen från eventuella tejprester.
Steg 11

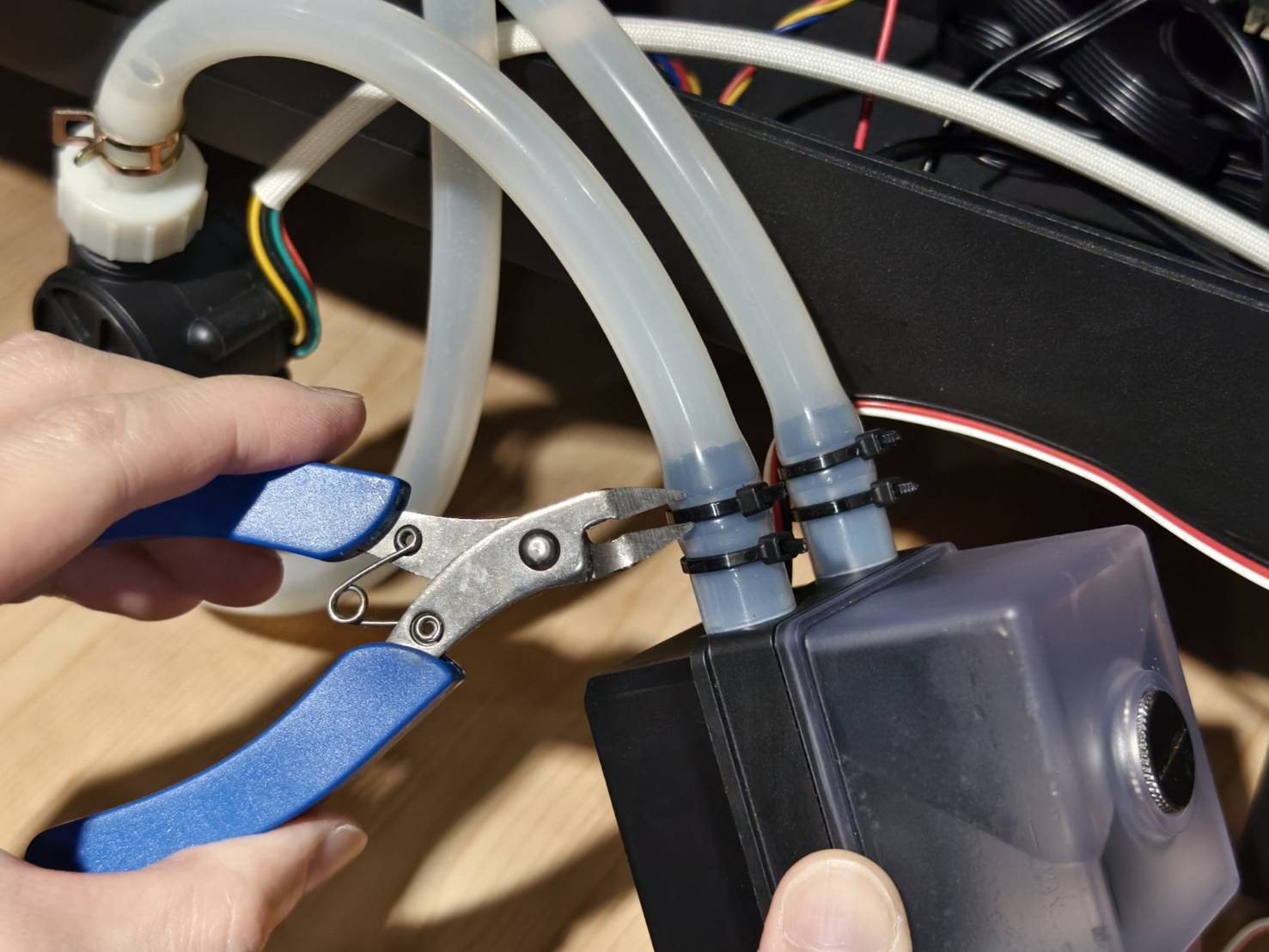

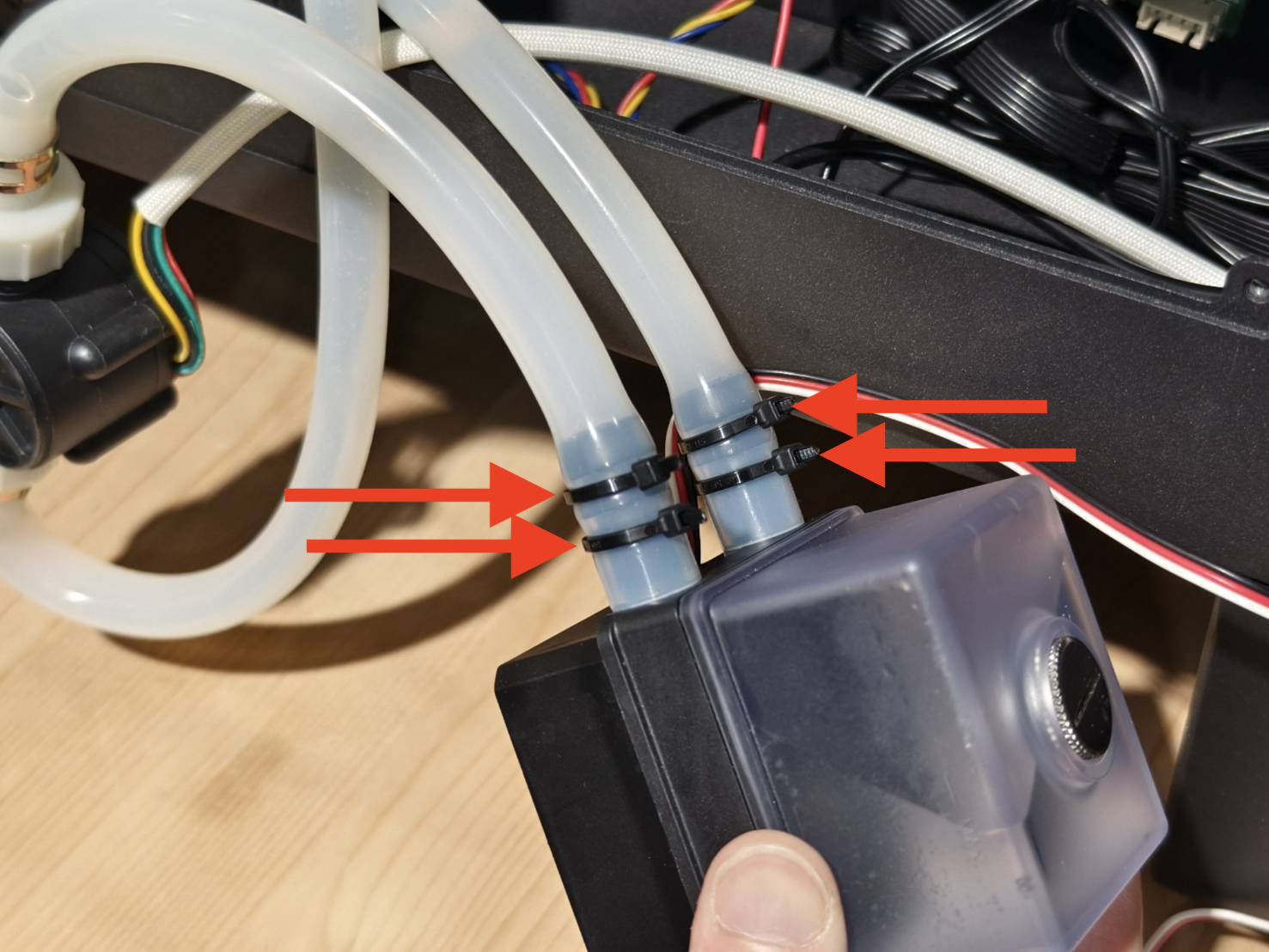

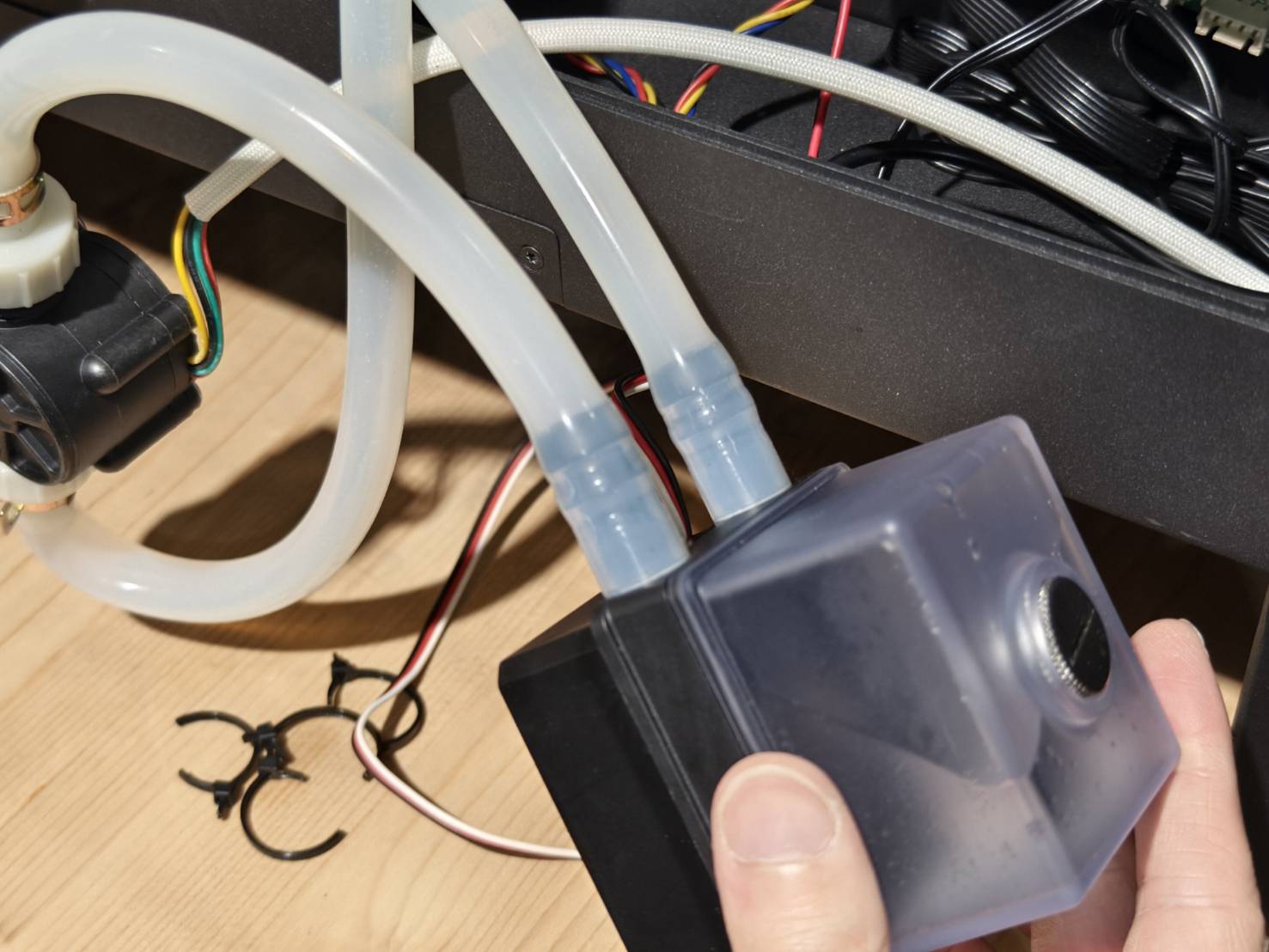

Ta ut vattenpumpen och klipp av buntbanden eller flytta slangklämmorna om sådana finns.
Buntband
Slangklämmor
Steg 12

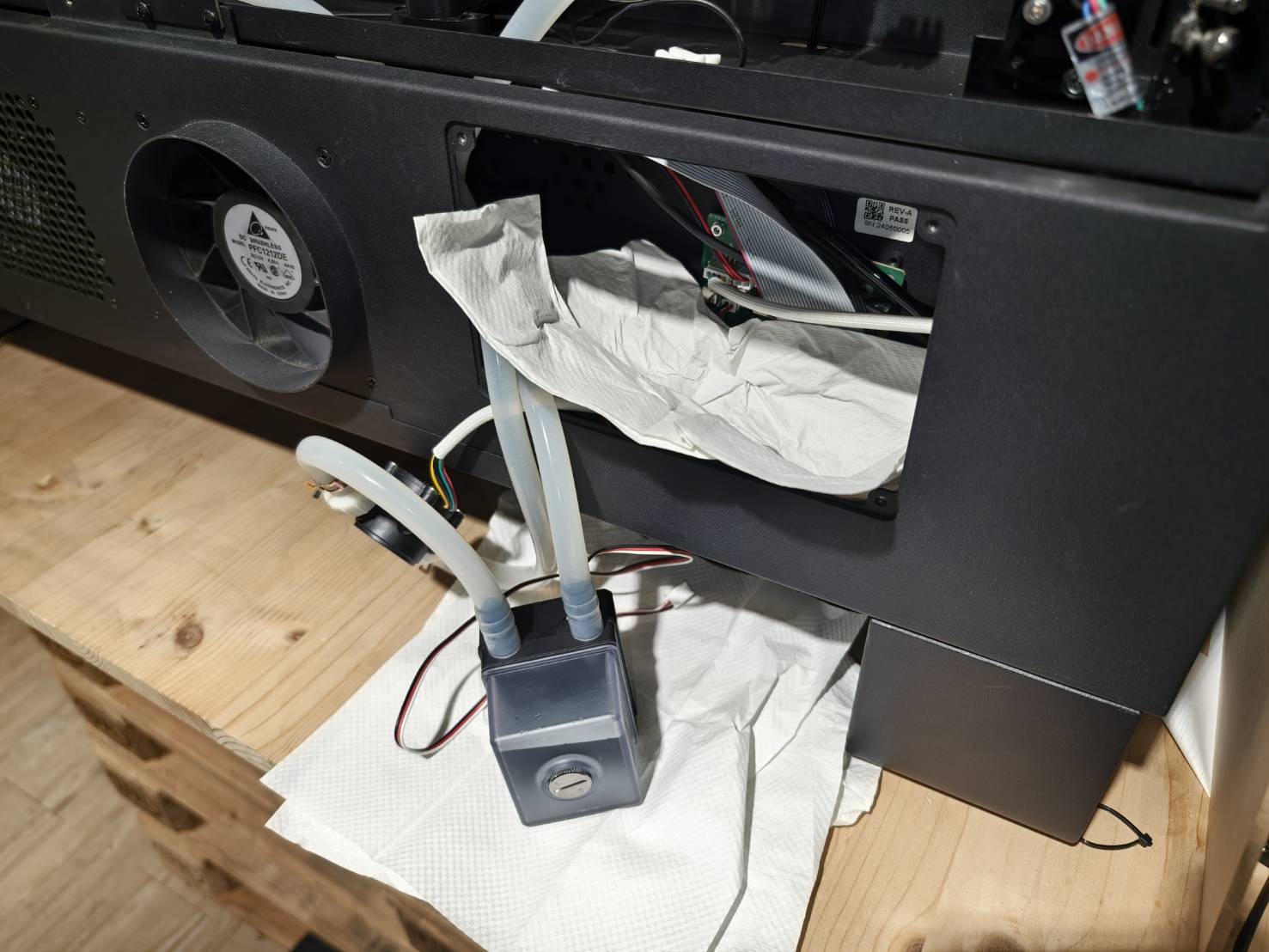

Lägg några trasor eller pappershanddukar i maskinen och några på bordet.
Steg 13
Lossa vattenslangarna från vattenpumpen med hjälp av en servett och en tång.
Syftet med att använda servetter är att förhindra att vattenslangen skadas eller går sönder.
(Utför detta moment över en behållare, eftersom vatten kommer att läcka ut så fort en slang lossas.)
Steg 14
Anslut vattenslangarna till den nya vattenpumpen.

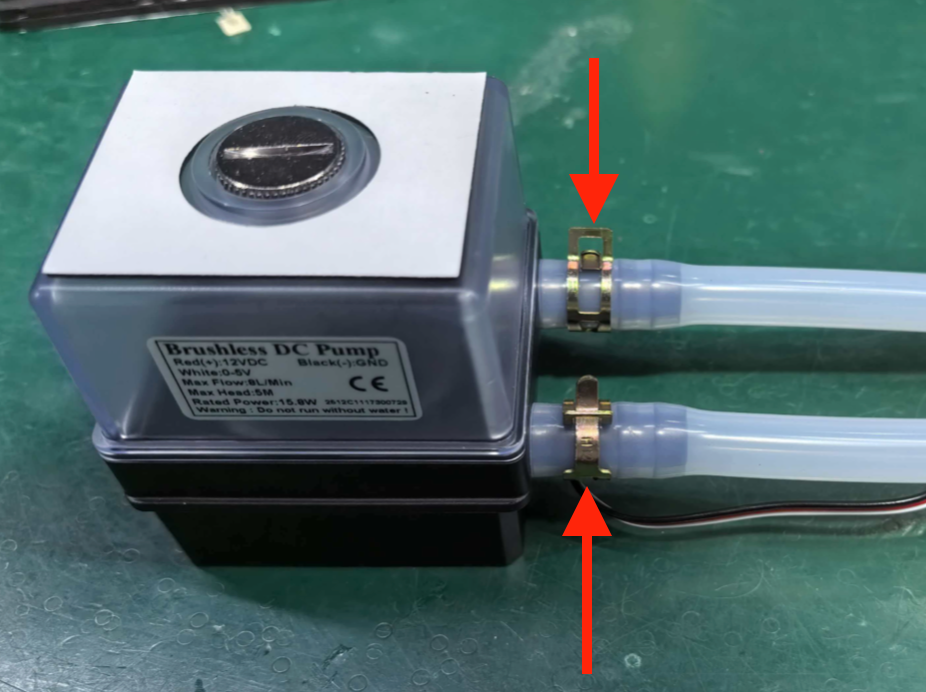

Om din maskin har slangklämmor, flytta dem till vattenpumpens inlopp och utlopp.
Om du inte har det, gå till Steg 14.1.
Steg 14.1 (Valfritt steg)
Om buntband finns tillgängliga, bind ihop vattenslangarna enligt videon.
Om de inte finns tillgängliga, hoppa över detta steg.
Steg 15
Installera den nya vattenpumpen tillsammans med fästet.
Fästet är riktat. Se videon nedan för referens.
Steg 16
Placera flödessensorn tillbaka i maskinen och anslut vattenpumpens kabel till kretskortet.
Steg 17

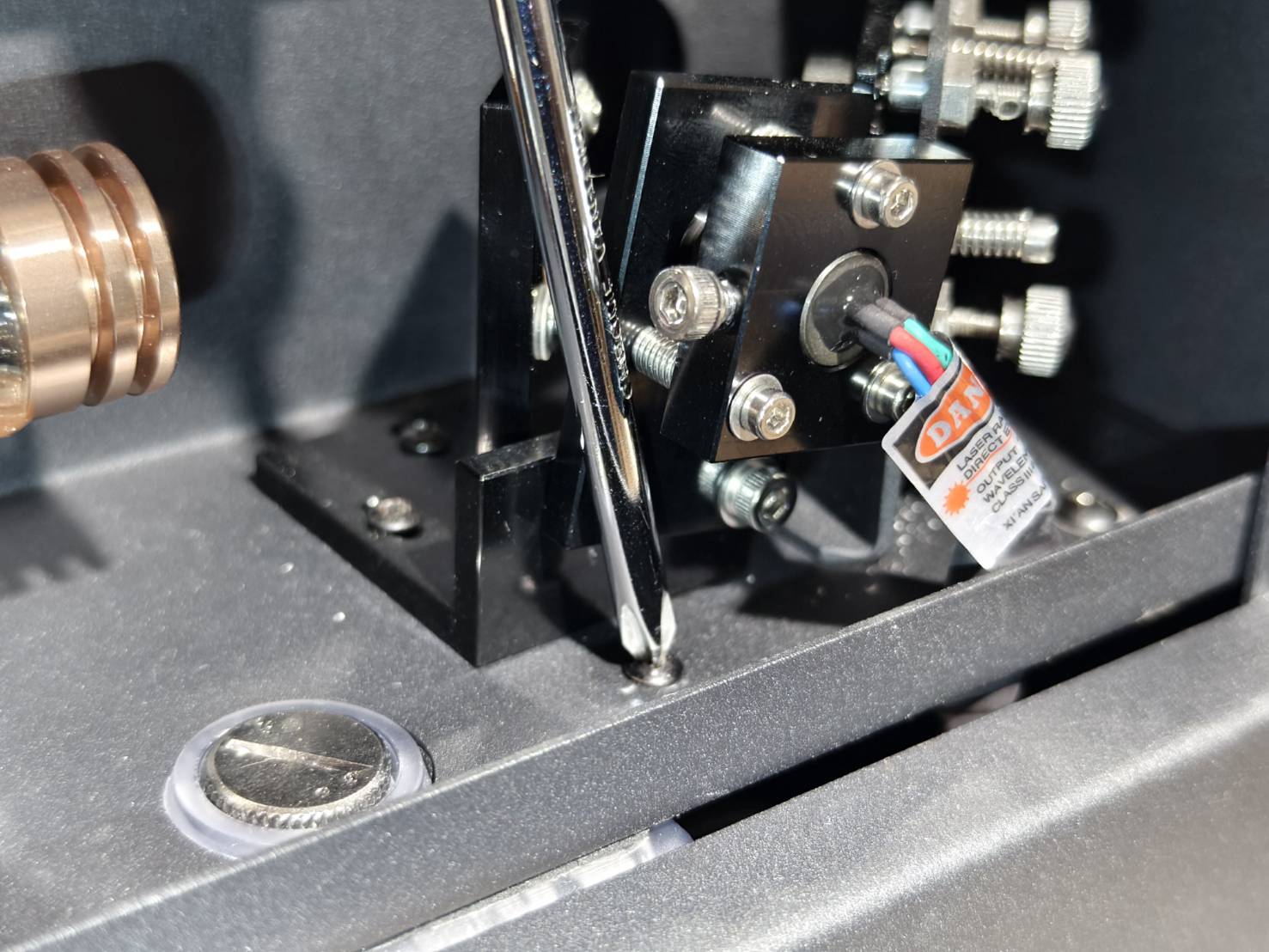

Skruva fast skruven till den röda laserpekarhållaren igen.
Steg 18
Se guiden nedan för att fylla på vatten.
Byte av kylvätska
Steg 19
- Utför ett flödeshastighetstest för att kontrollera om värdet är normalt, vilket bör vara 3L/min eller högre.
(Maskinpanel > Maskin > Hårdvaruinställningar > Flödeshastighetstest)
- Om ditt värde är under 3L/min, se guiden nedan för felsökning.
#900 Kylare av/Kylsystemfel
Steg 20
Eftersom den röda laserpekarhållaren flyttades, kontrollera om den röda laserpunkten och brännskadan överlappar varandra.
Detta steg säkerställer att den röda laserns och CO2-laserns banor överensstämmer och är korrekt inriktade.

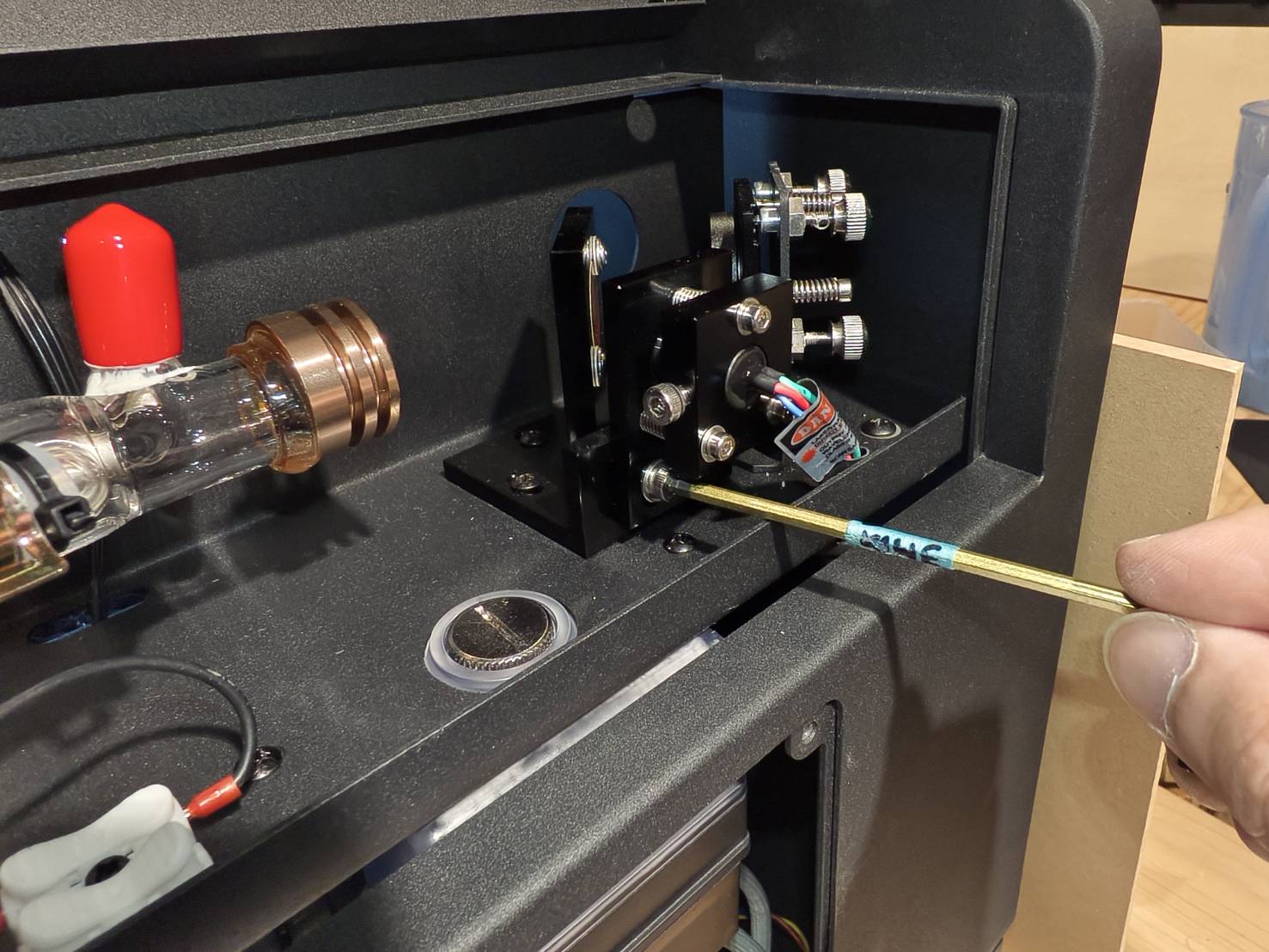

Om de inte är i linje, justera den röda ljusemittern med en 2,5 mm insexnyckel.
| ||||||||
|
Steg 21
Stäng bakstycket och skruva fast det.
Steg 22
Montera tillbaka plattan.
#END
