Beambox II - Byte av flödessensor

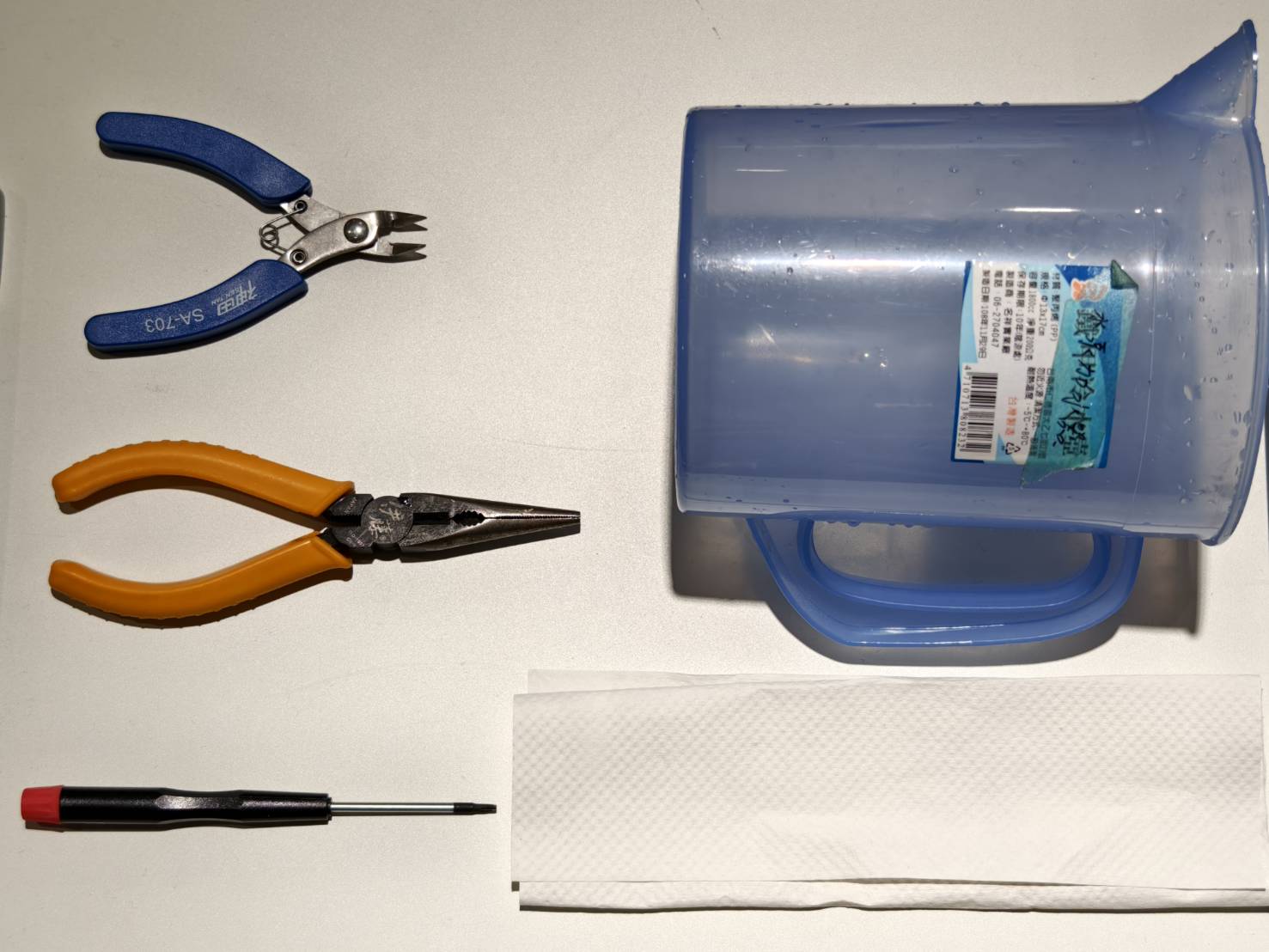

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Öppna vattenpumpens lock med Torx-skruvmejseln.

Steg 2.1

Detta är ett valfritt steg.
Höj maskinen för att skapa mer utrymme ovan- och undertill, eller flytta maskinen till bordskanten.

Steg 3

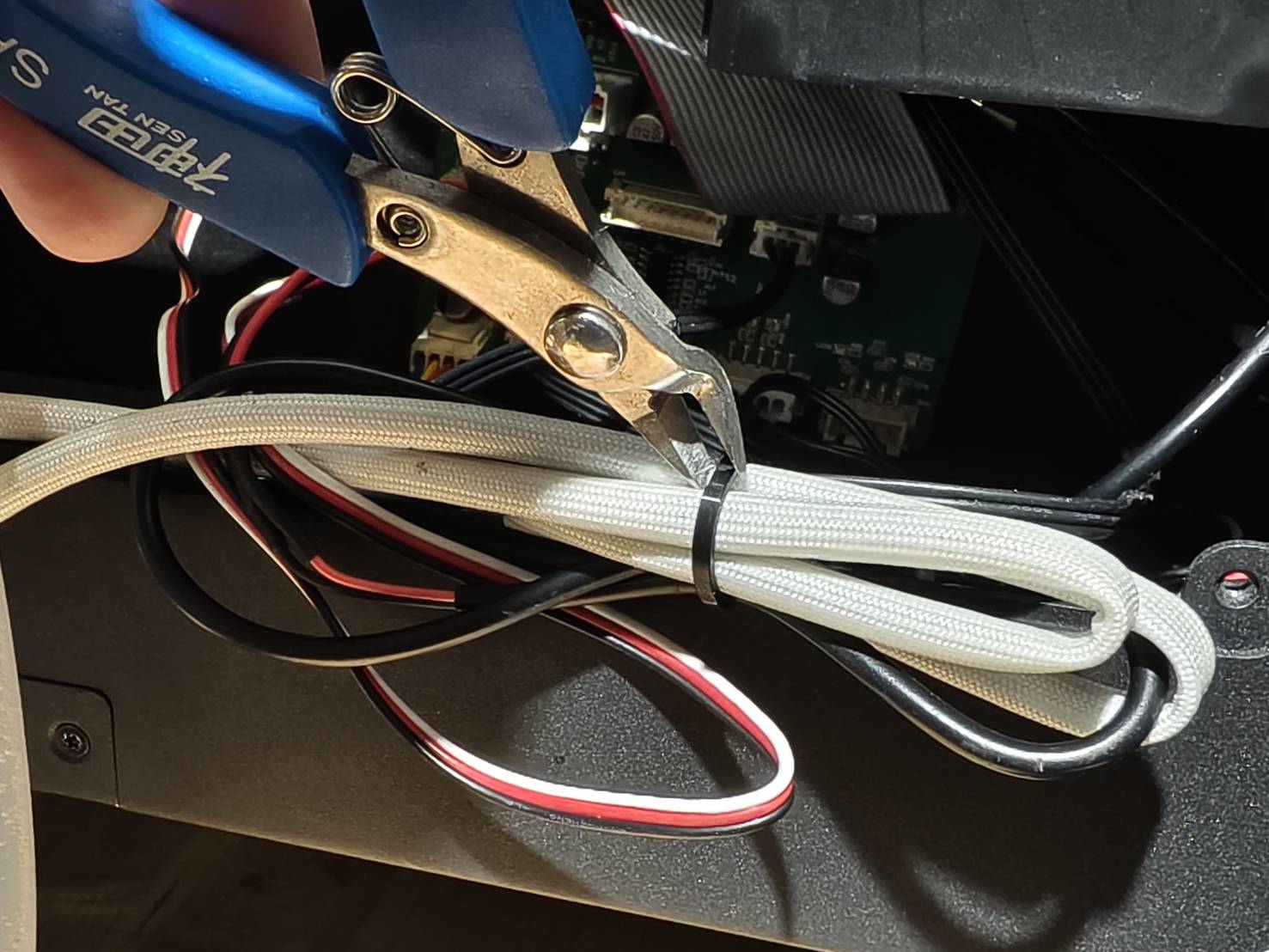

Klipp av de två buntbanden så att flödessensorn kan röras fritt.
Om din flödessensor inte är fastbunden, hoppa över detta steg.

Steg 4

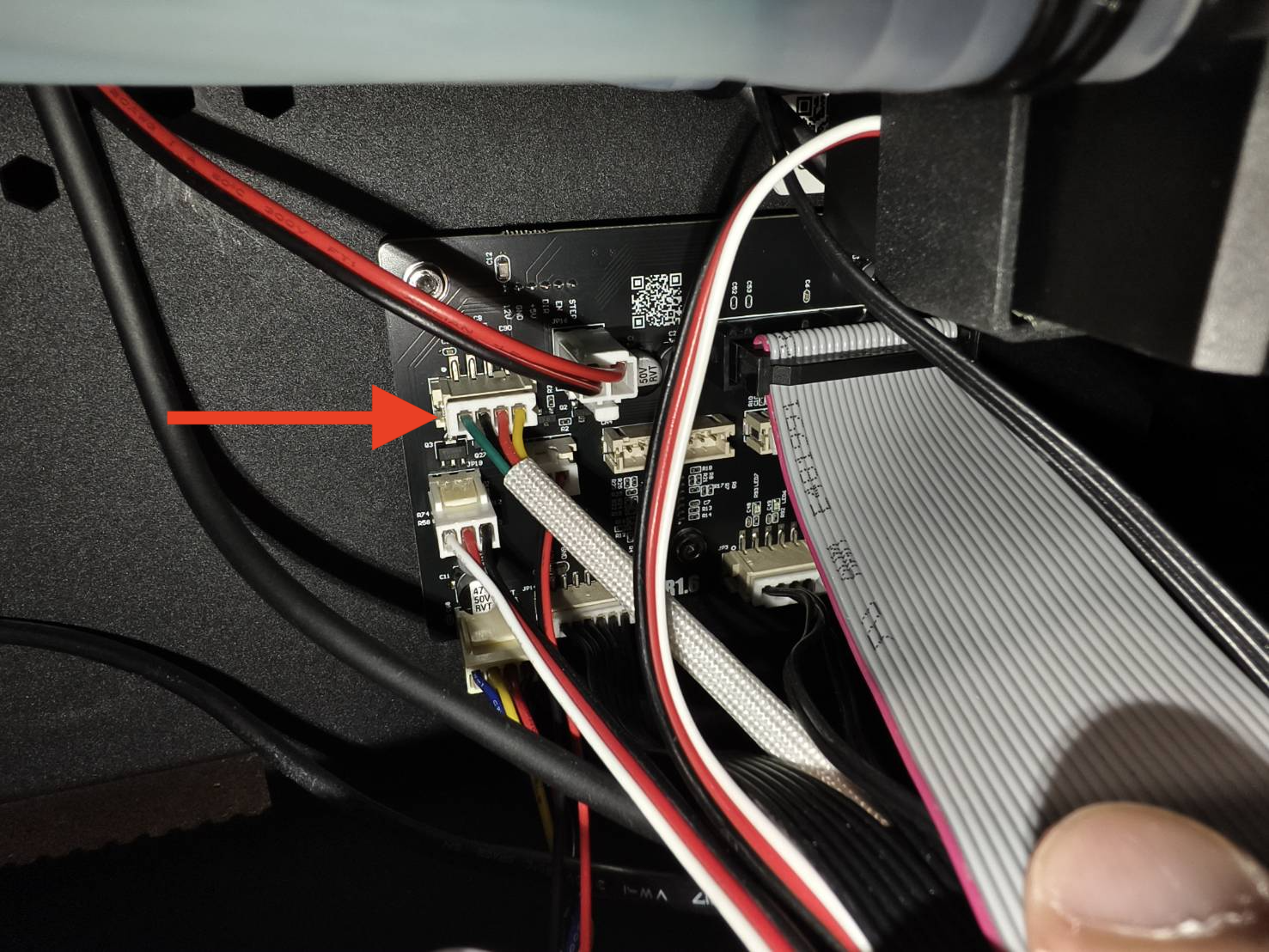

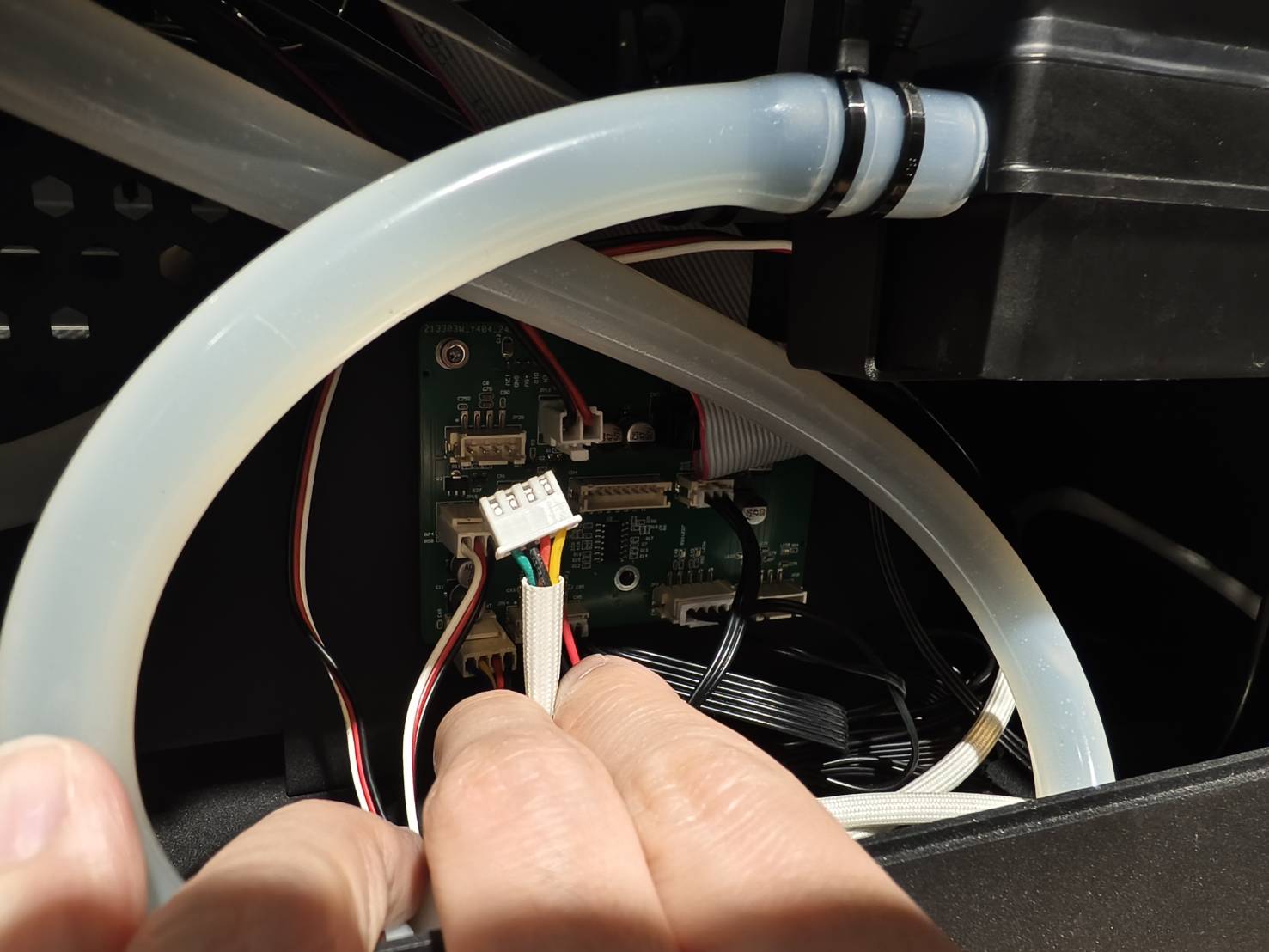

Koppla ur flödessensorns kabel.
(Om ditt kretskort skiljer sig från bilderna nedan, se diagrammet för den senaste konfigurationen.)

Steg 5

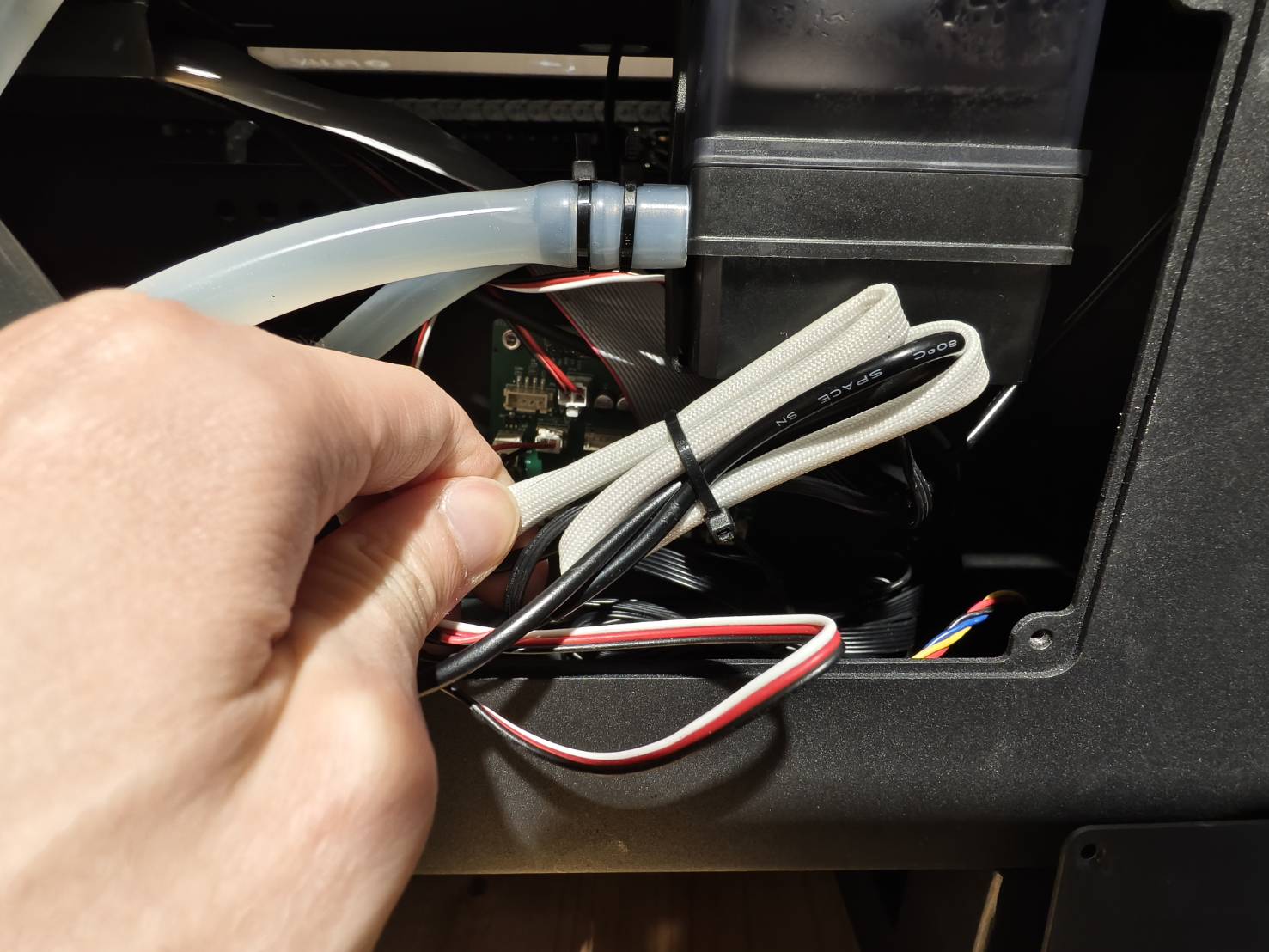

Klipp av buntbandet om flödesmätarens kabel är bunden tillsammans med andra kablar.
Om inte, hoppa över detta steg.

Steg 6

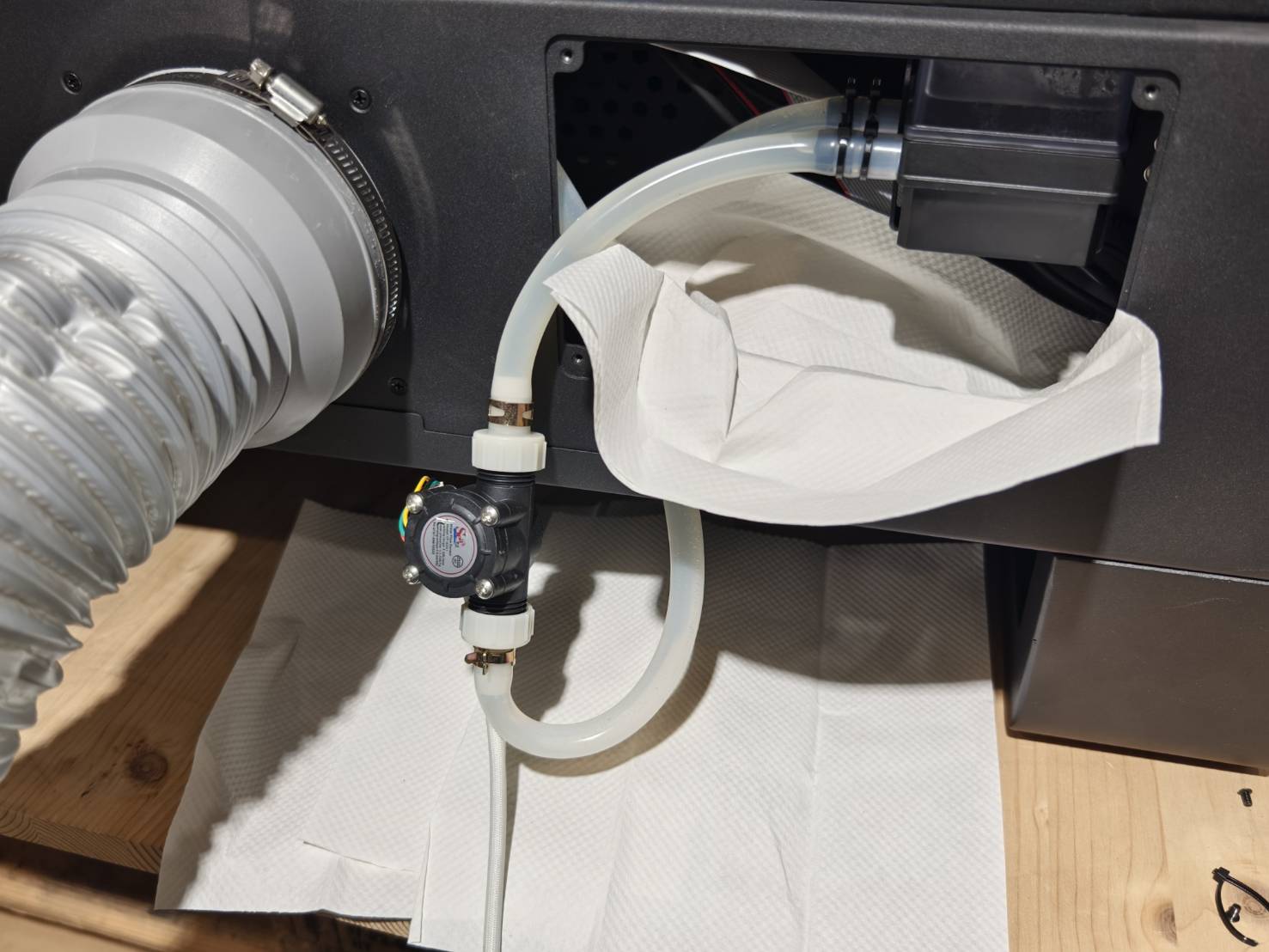

Placera trasan eller pappershanddukarna under flödessensorn och lägg även några på bordet.

Steg 7

Placera vattenbehållaren under flödessensorn.
Flytta metallklämmorna åt sidan för att koppla loss båda vattenslangarna från flödessensorn.
(Observera att vatten kommer att läcka när du kopplar loss slangen. Se till att du gör detta inuti vattenbehållaren.)

Steg 8

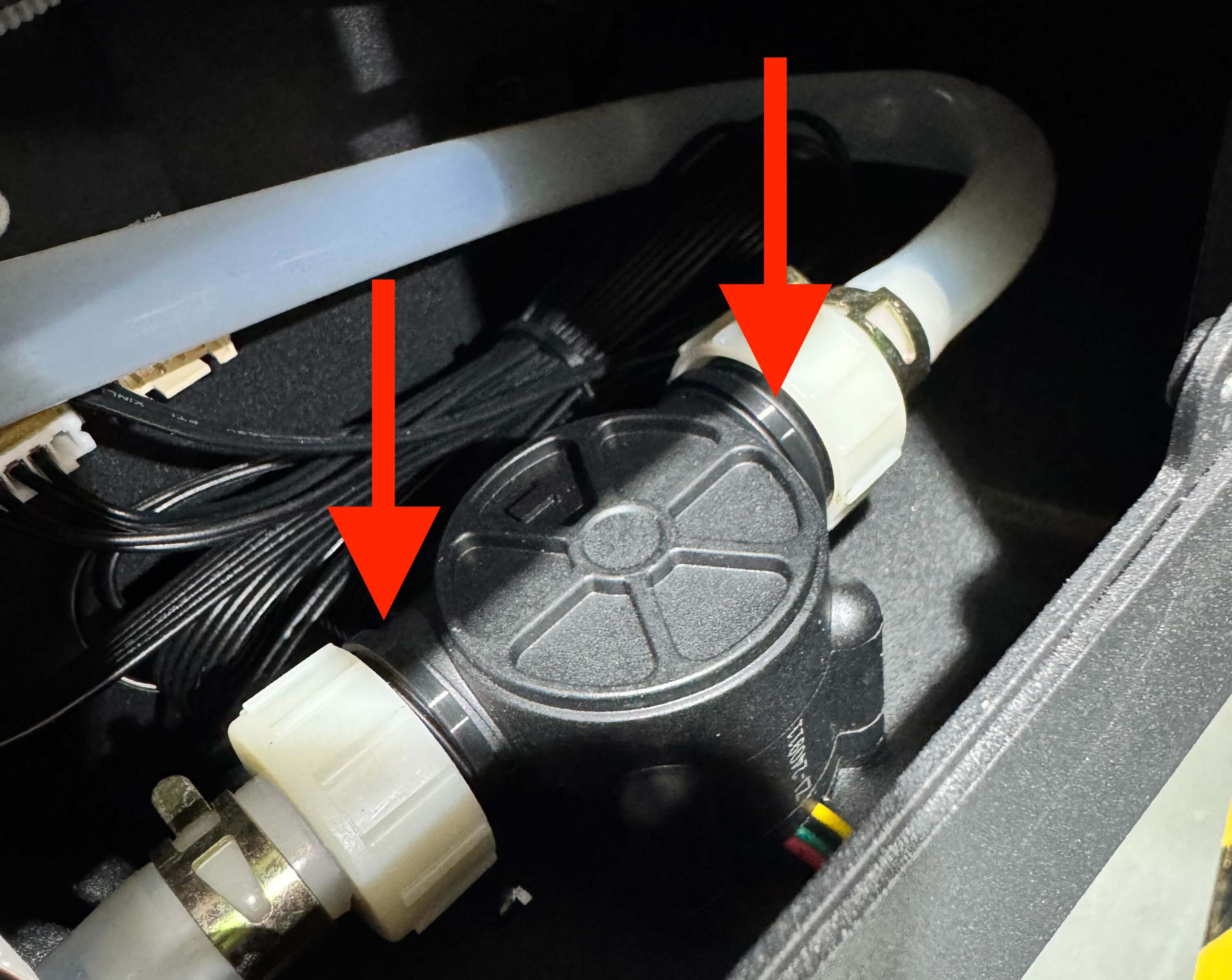

• Ta bort båda anslutningarna från flödessensorn.

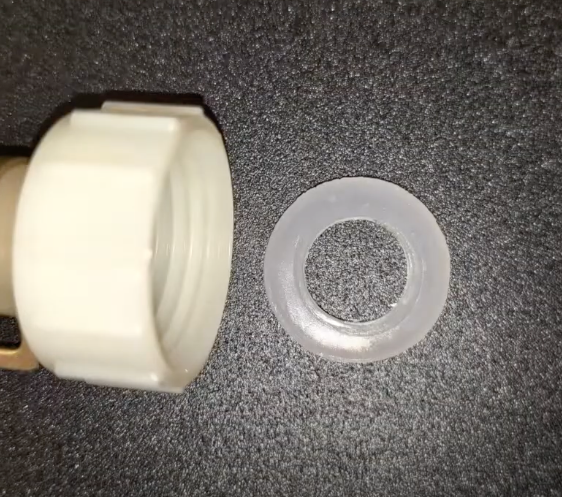

• Det finns en gummipackning inuti anslutningen. Se till att den inte försvinner när du tar bort anslutningarna.


Steg 9

Montera anslutningarna på den nya flödessensorn. Kontrollera att gummipackningarna sitter på plats.

Steg 10

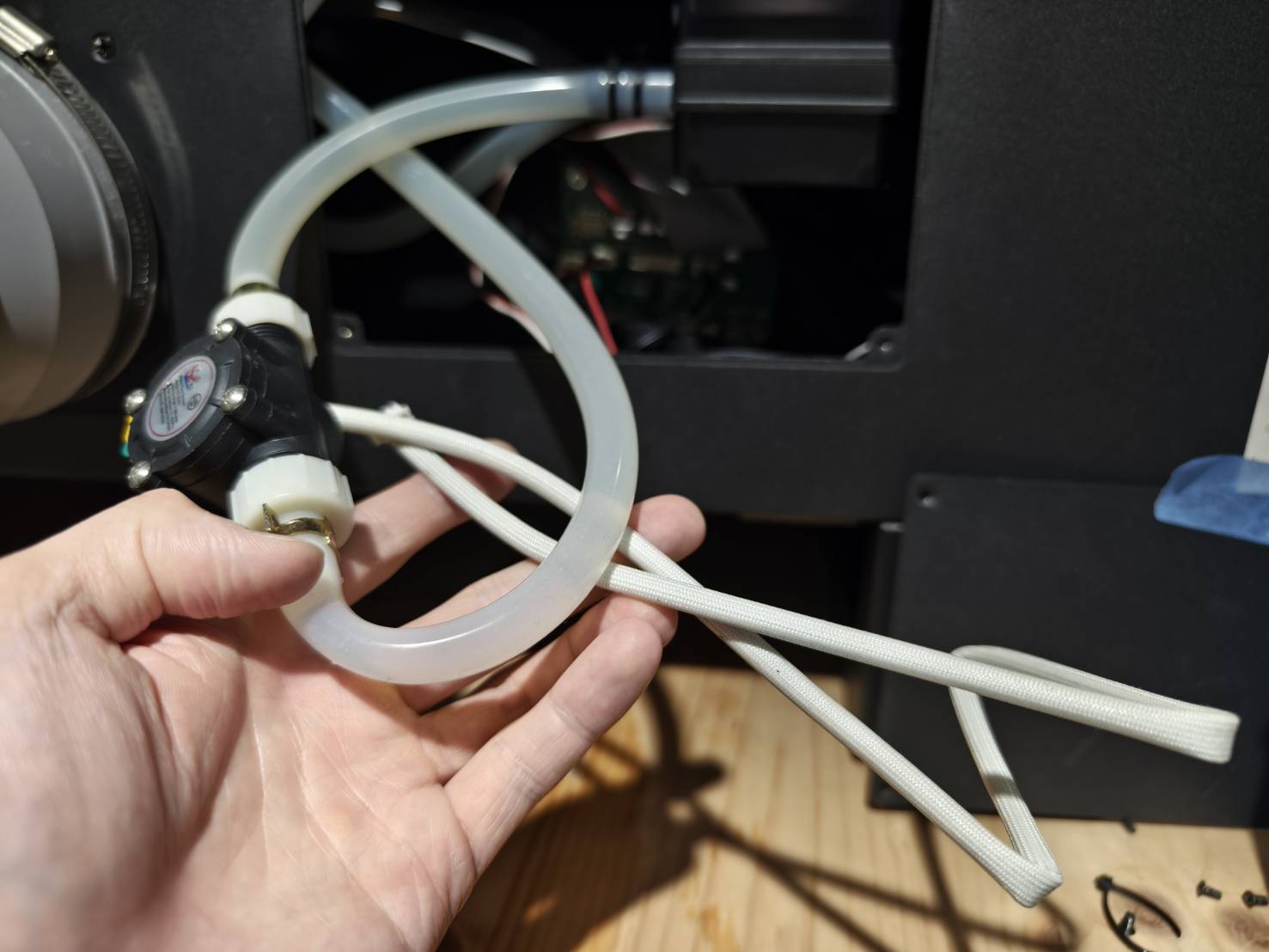

Anslut kabeln till den nya flödessensorn och placera den inuti maskinen.

Steg 11 (Valfritt)

Om du har buntband tillgängliga kan du använda dem för att ordna kablarna prydligt.
Om du inte har några buntband kan du hoppa över detta steg.

Steg 12

Se guiden nedan för att fylla på vatten.
Byte av kylvätska

Steg 13

• Utför ett flödeshastighetstest för att kontrollera om värdet är normalt, vilket bör vara 3 l/min eller högre.
  (Maskinpanel > Maskin > Hårdvaruinställningar > Flödeshastighetstest)




• Om ditt värde är under 3 l/min, se felsökningsguiden nedan.
  #900 Kylare av/Fel i kylsystemet

Steg 14 (Valfritt)

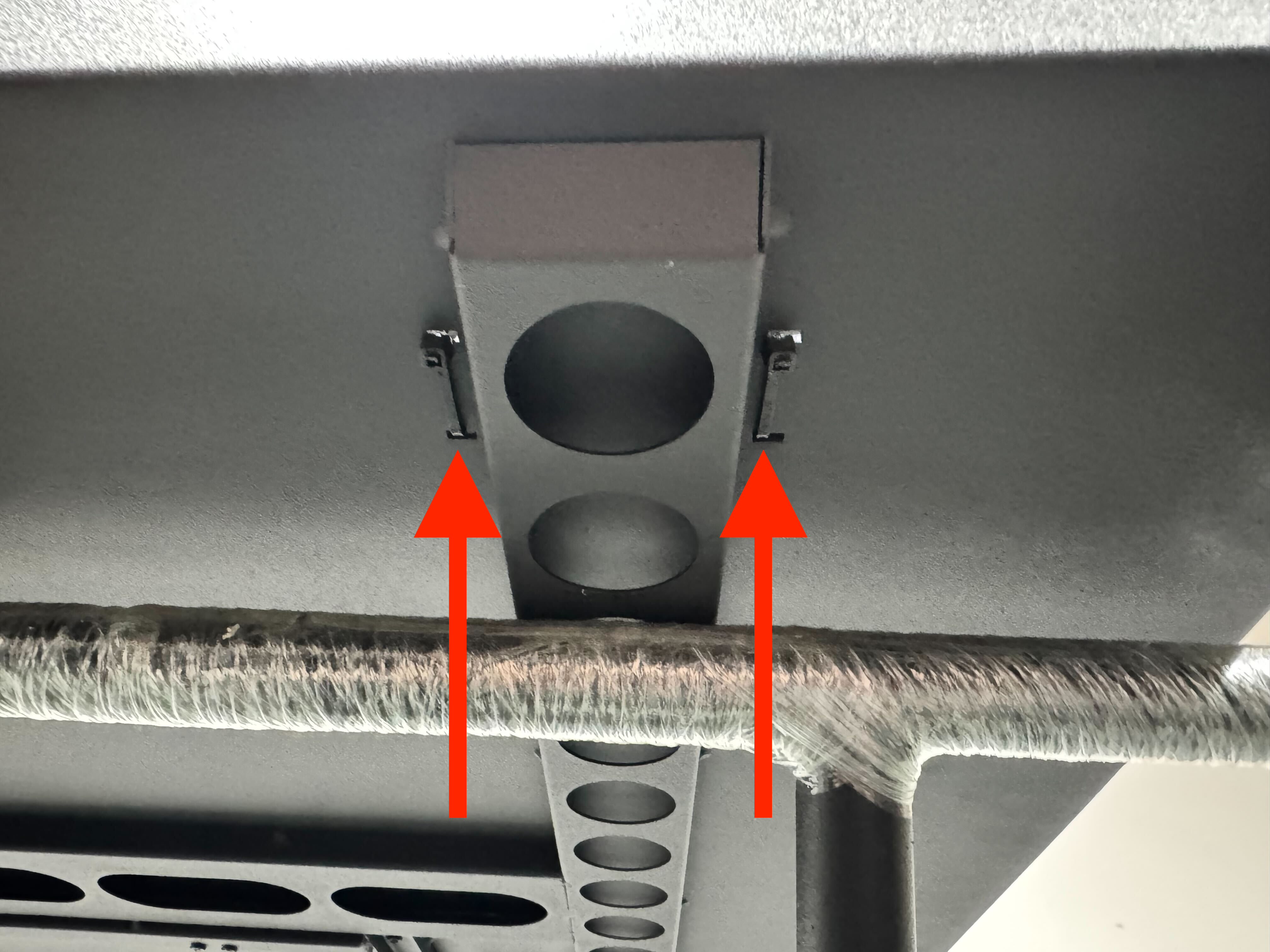

Om du har buntband tillgängliga kan du använda dem för att fixera flödessensorn.
Buntbanden kommer att gå genom maskinens undersida.
Om du inte har några buntband kan du hoppa över detta steg.

Steg 15

Återmontera plattan.
