Beambox II - Byte av laserrör

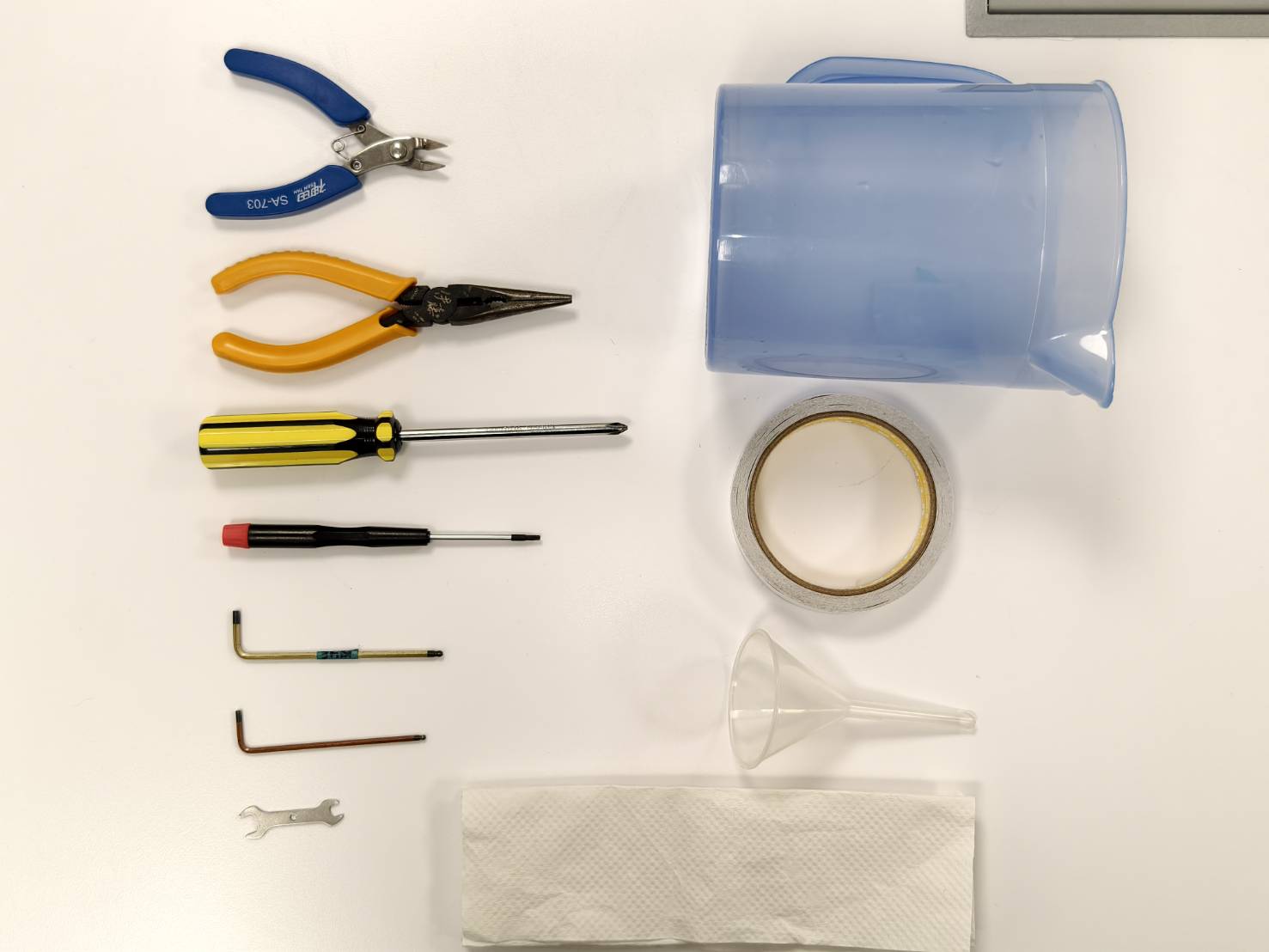

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Använd en skruvmejsel för att lossa skruvarna på maskinens baksida, därefter kan bakpanelen öppnas.

Steg 3

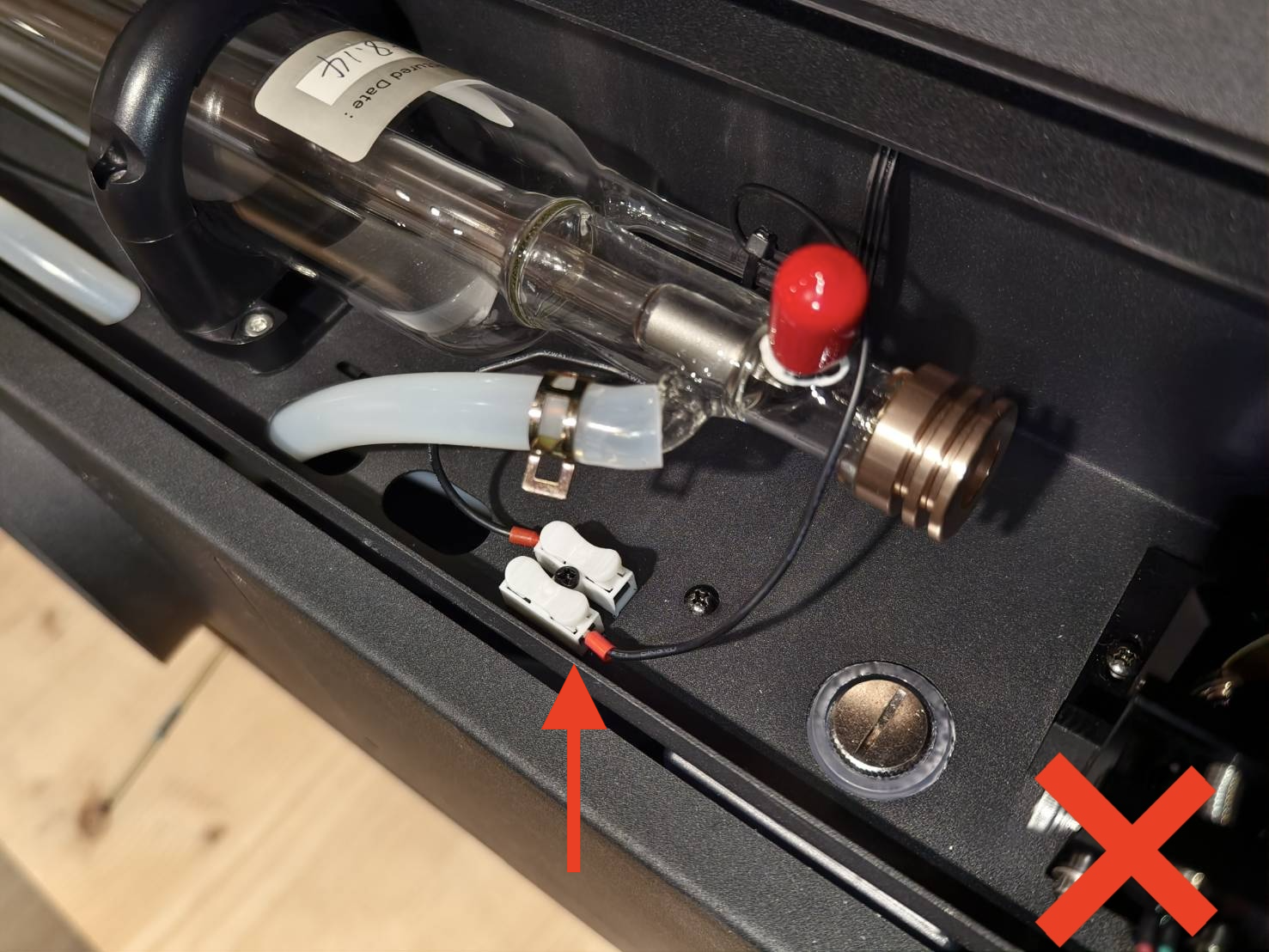

Koppla bort laserrörets jordningskabel.

Steg 4

• Koppla loss kablarna från laserröret och laserströmförsörjningen.

Steg 5

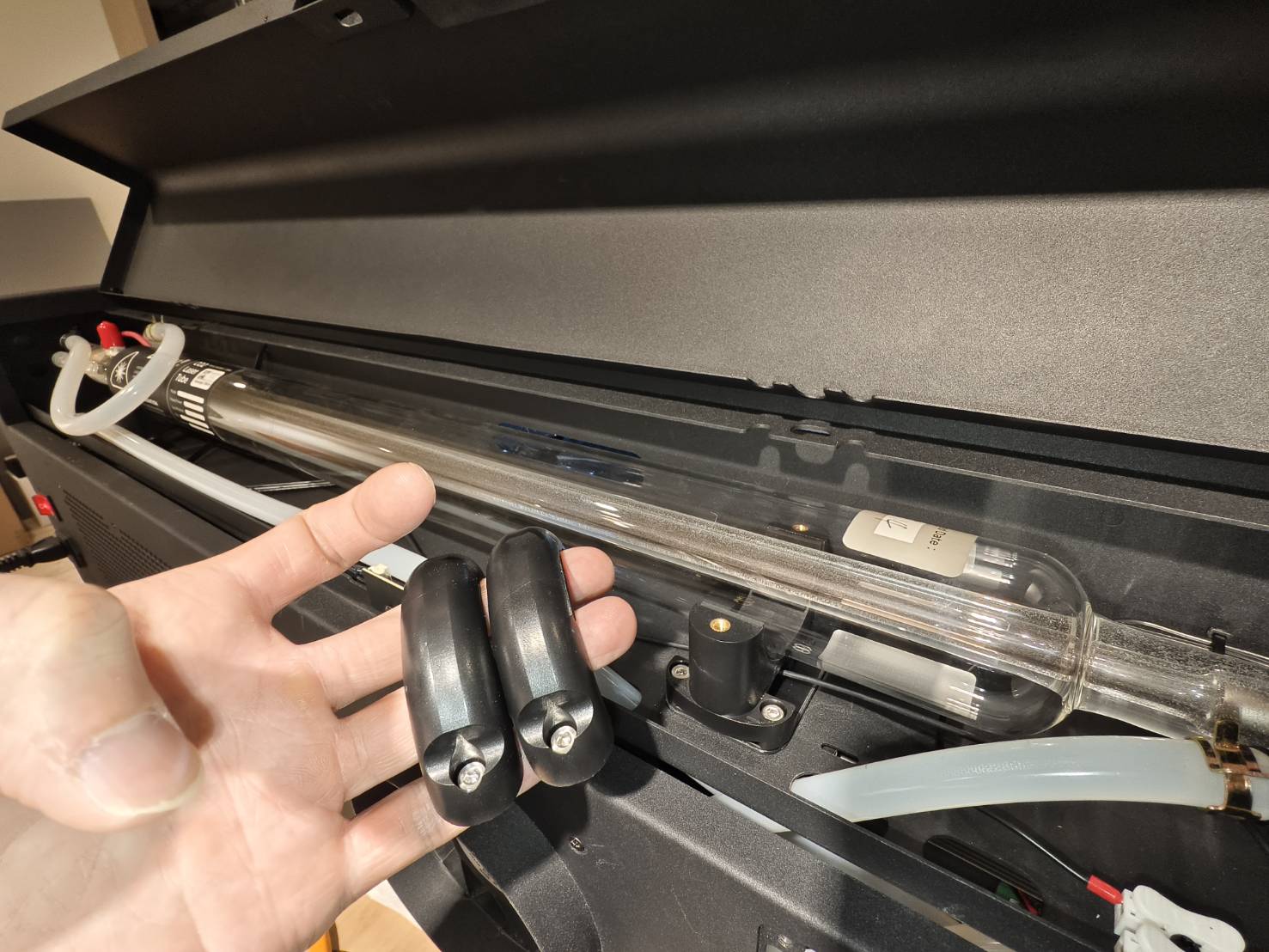

Ta bort laserrörets hållare. (4 st 3 mm insexskruvar)

Steg 6

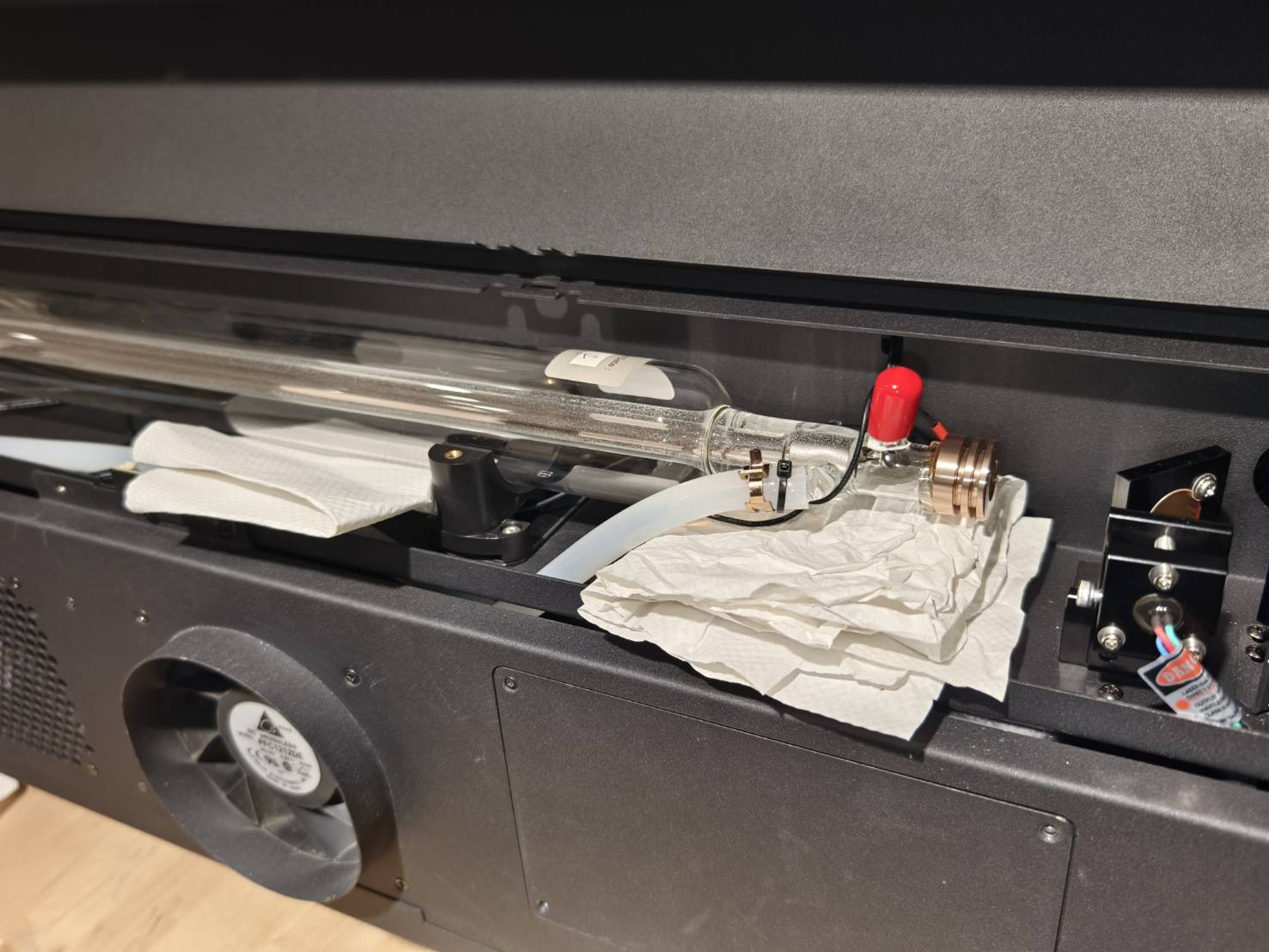

Placera trasor eller pappershanddukar på båda sidor om laserröret nära vattenslangarna och några på bordet.

Steg 7

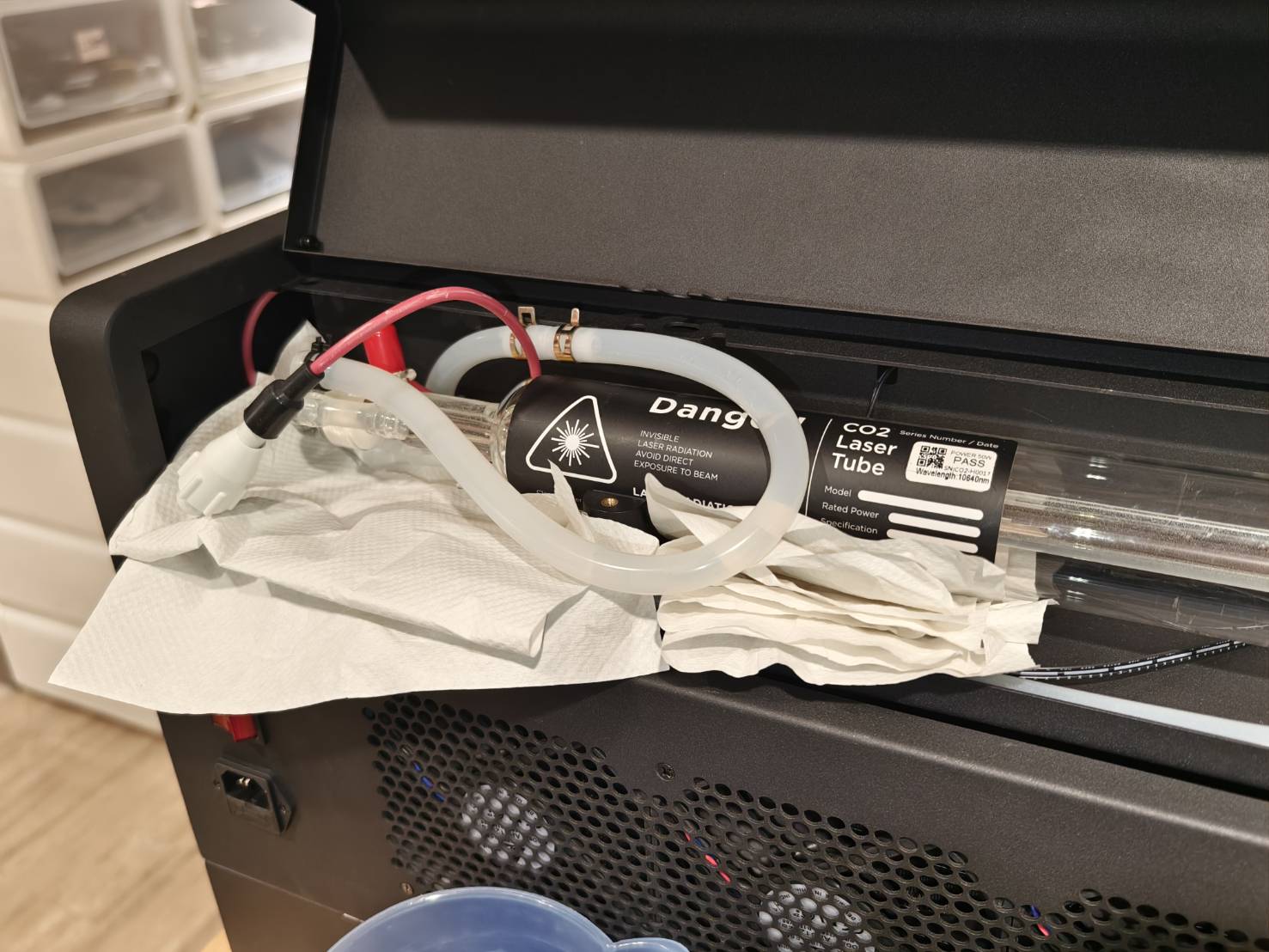

Koppla loss de anslutna vattenslangarna på laserrörets vänstra sida.
Vatten kommer att läcka efter frånkopplingen, så ha en vattenbehållare redo för att samla upp vattnet.

Steg 8

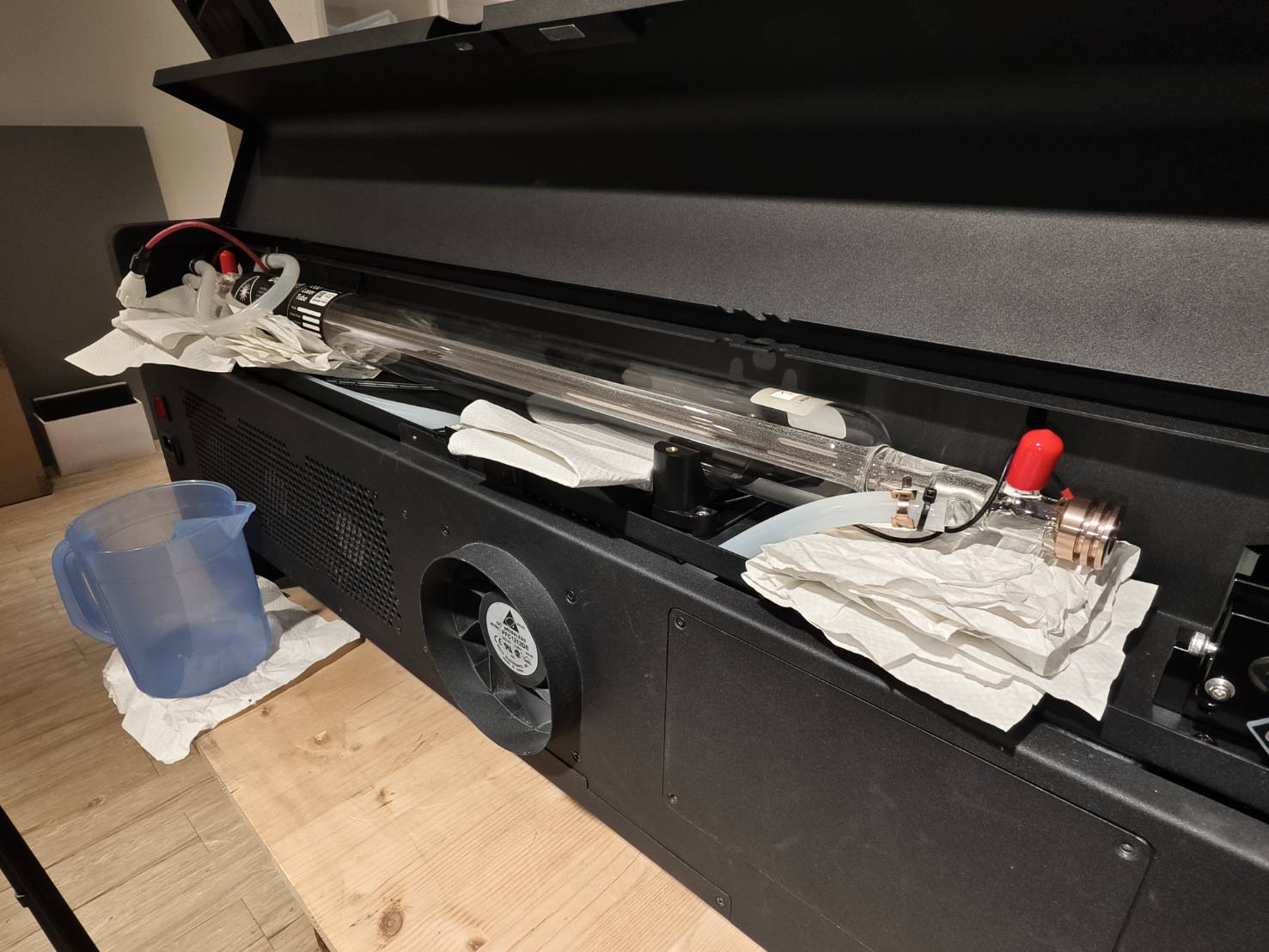

Töm vattnet inuti laserröret och avlägsna laserröret från maskinen.

• Ta bort slangklämman och klipp av buntbandet på vattenslangen på rörets andra sida.
• Lyft röret och koppla försiktigt loss vattenslangen. Vattnet kommer att rinna ut på rörets andra sida.
• Kontrollera att vattenslangen på vänster sida är placerad i behållaren.

Steg 9

Avlägsna vattenslangen från det gamla laserröret.

Steg 10

Anslut vattenslangen till det nya laserröret.
Säkerställ att du ansluter den till rätt sida med den vita kopplingen.
Se videon nedan för referens.

Steg 11

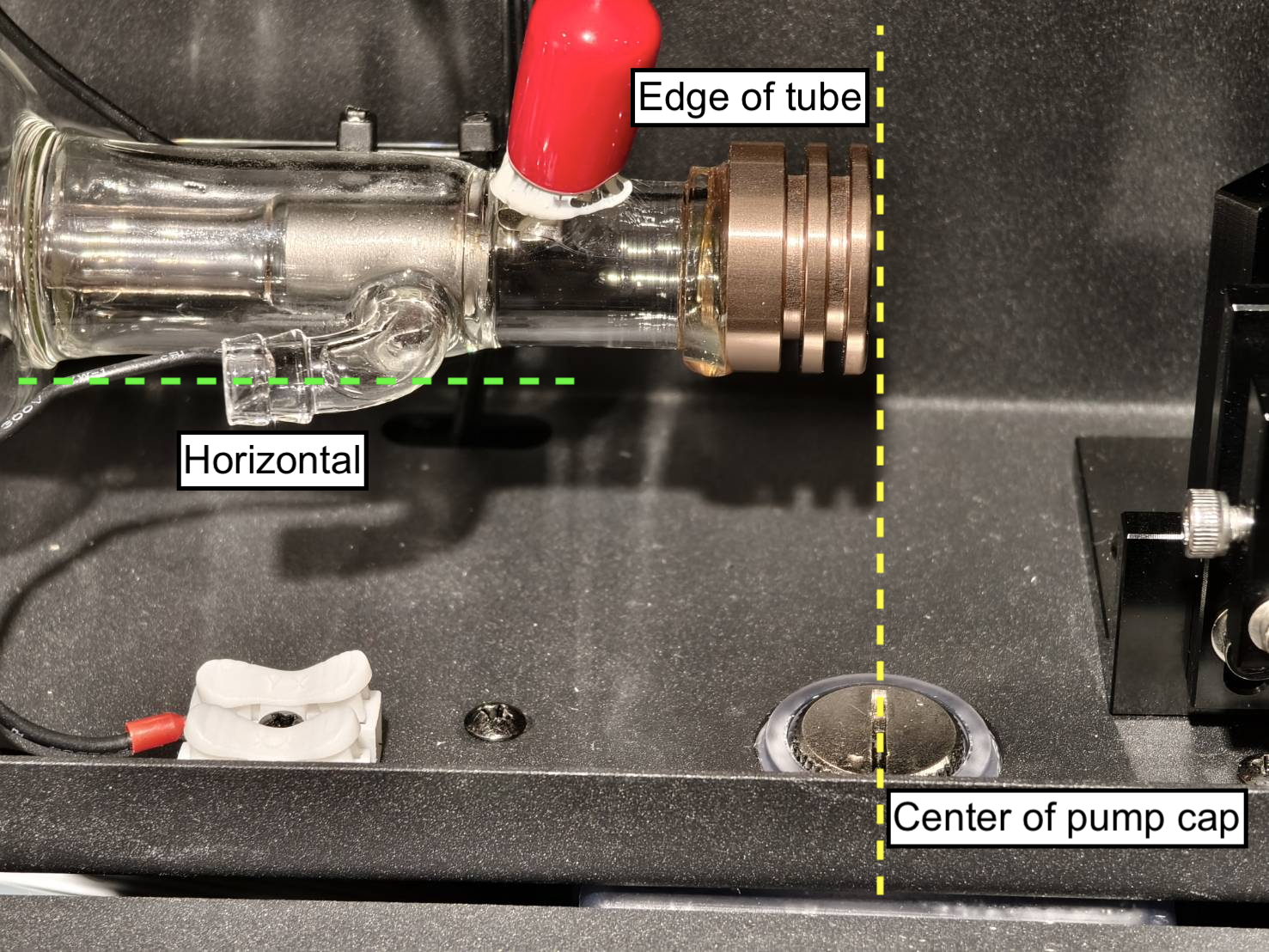

Placera det nya laserröret.

• Den vita kopplingen ska vara på vänster sida.
• Den rekommenderade positionen för röret är att rörets högra kant är i linje med mitten av vattenpumpens lock.
• Säkerställ att rörets vattenintag är horisontellt.

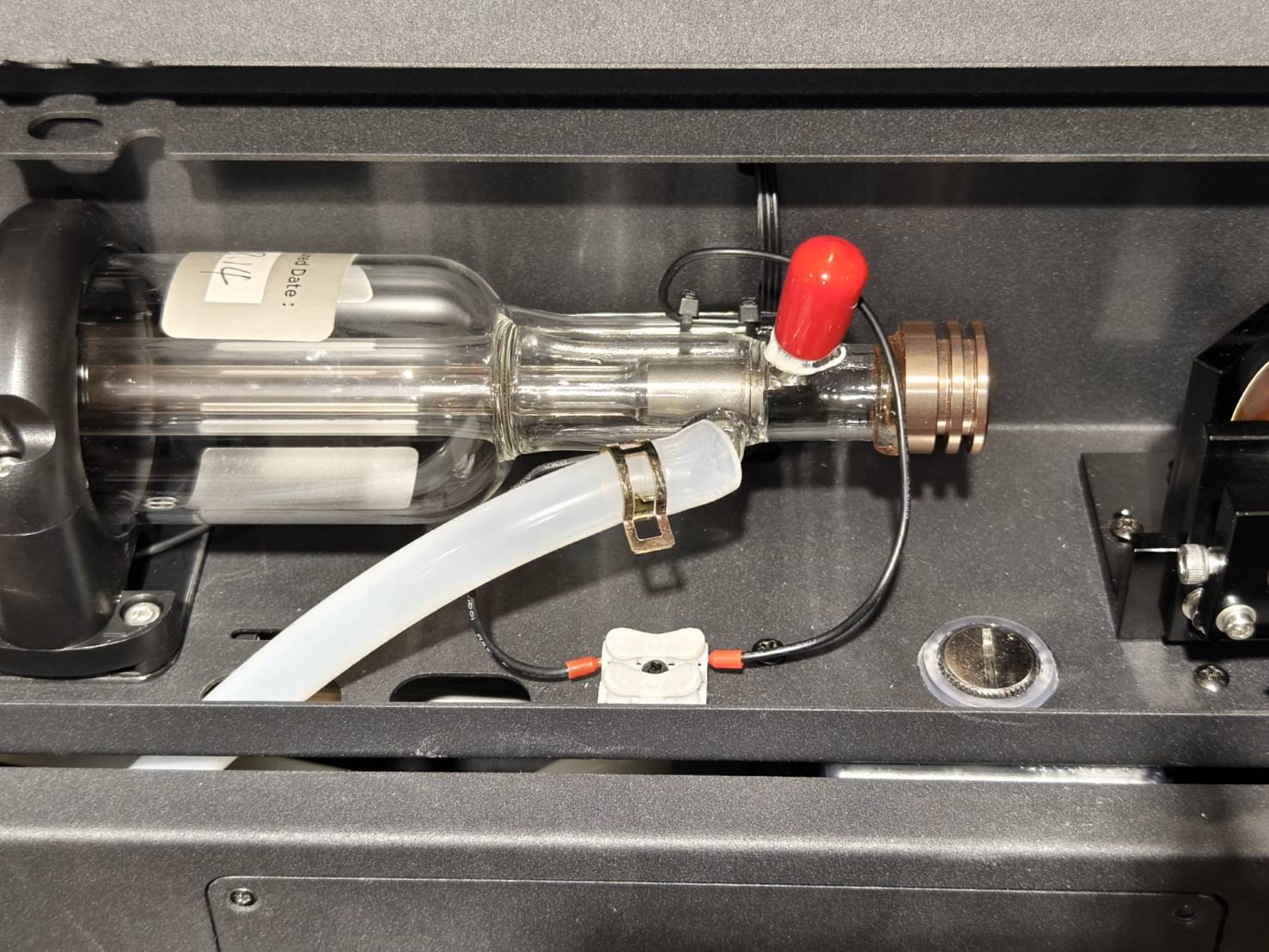

Steg 12

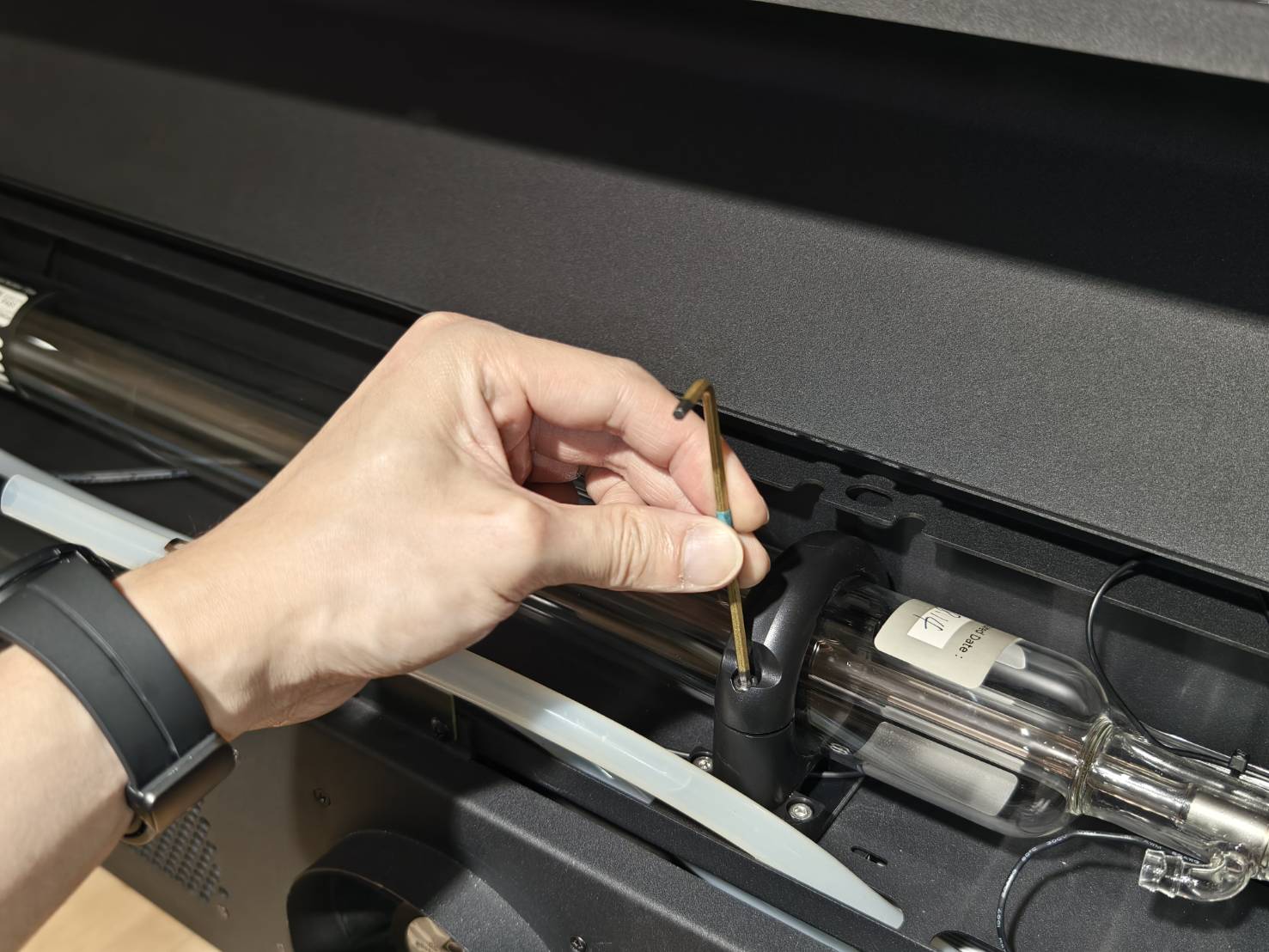

Återmontera laserrörhållarna.

Steg 13

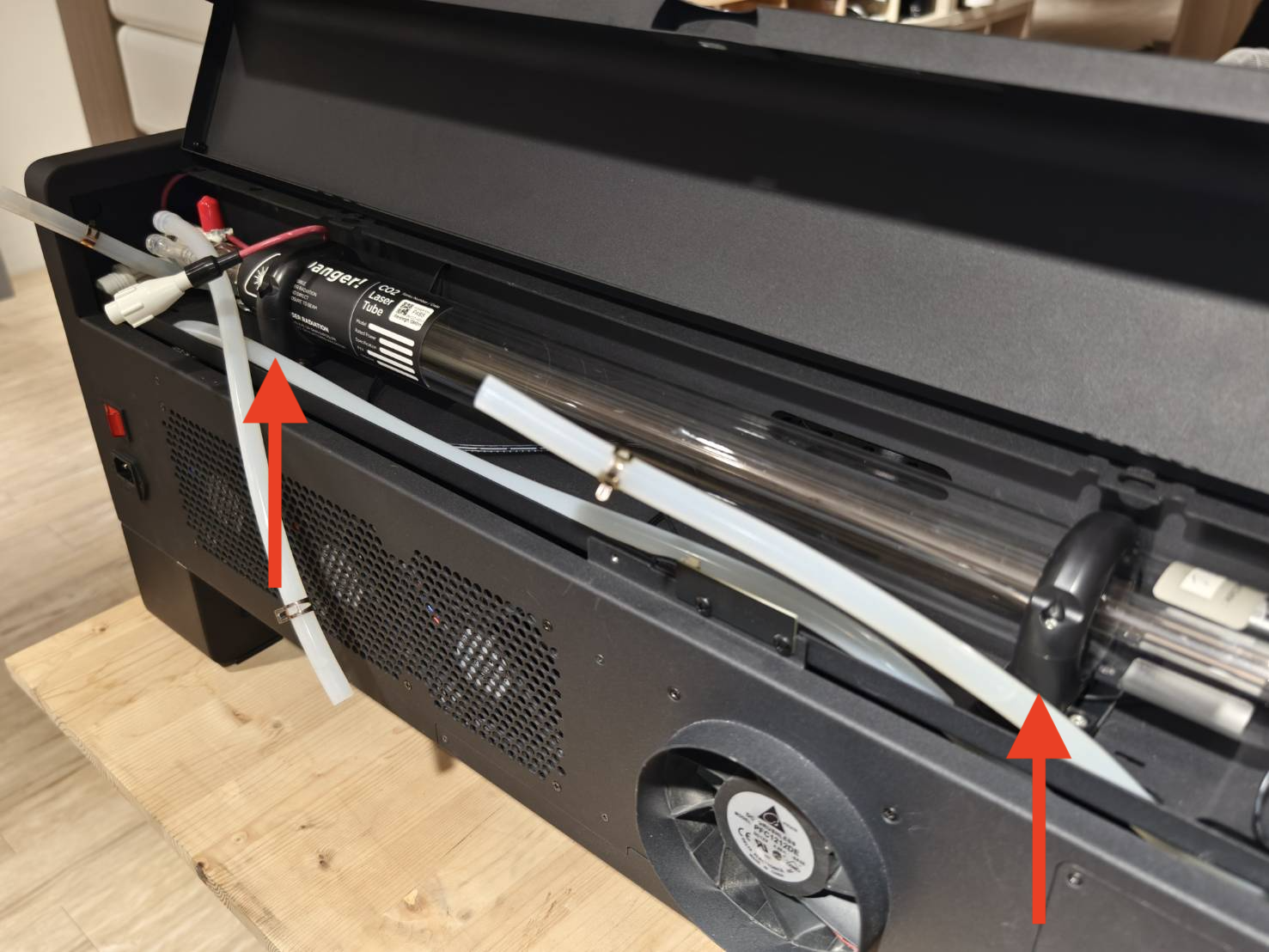

På rörets högra sida (lågtryckssidan), anslut vattenslangen till röret.

Steg 14

På rörets vänstra sida (högtryckssidan), koppla ihop vattenslangarna.

Steg 15

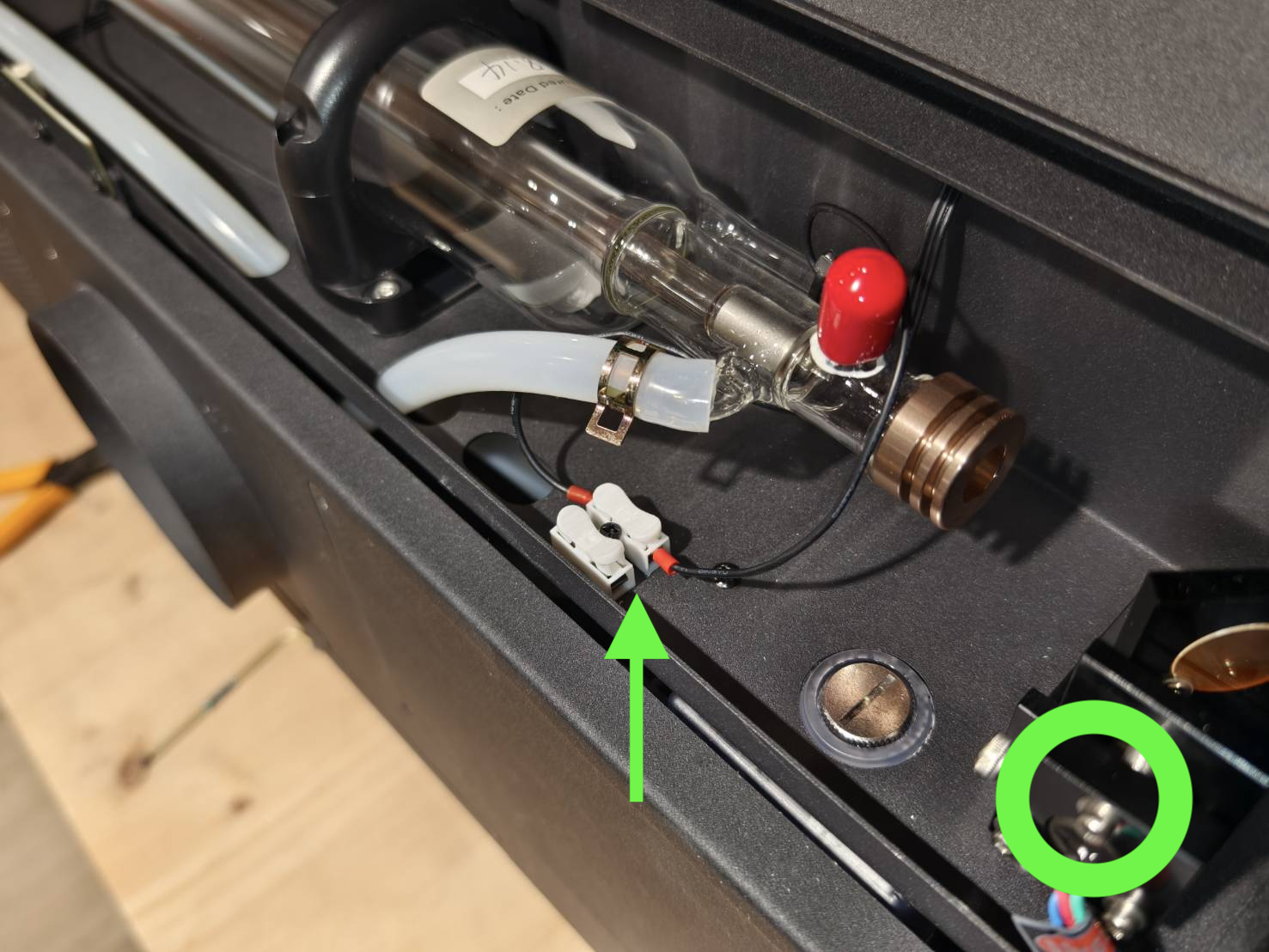

Anslut laserrörets jordningskabel till terminalen.
Se till att båda jordningskablarna är på samma sida.

Steg 16

Anslut kablarna för laserröret och laserströmförsörjningen.
Efter anslutning, gör utrymmet så prydligt som möjligt genom att placera den vita kontakten i hålet i vänstra hörnet och trycka in vattenslangen i maskinen för att förkorta den. Se videon för referens.

Steg 17

Slå på maskinen och fyll på vatten. Se guiden nedan för instruktioner om vattenpåfyllning.
Byte av kylvätska

Steg 18

• Utför ett flödeshastighetstest för att kontrollera om värdet är normalt, vilket bör vara 3 L/min eller högre.
  (Maskinpanel > Maskin > Hårdvaruinställningar > Flödeshastighetstest)




• Om ditt värde är under 3 L/min, se felsökningsguiden nedan.
  #900 Kylare av/Fel i kylsystemet

Steg 19

Bytet av laserröret är nu klart. Eftersom laserröret är nytt och dess position inte är densamma som det gamla, har den optiska banan troligen blivit felinriktad.
Utför därför en justering av den optiska banan innan du använder maskinen.
Justering av optisk bana

Steg 20

Stäng den bakre luckan och skruva fast den.
