Beambox II - Byte av plotterkort

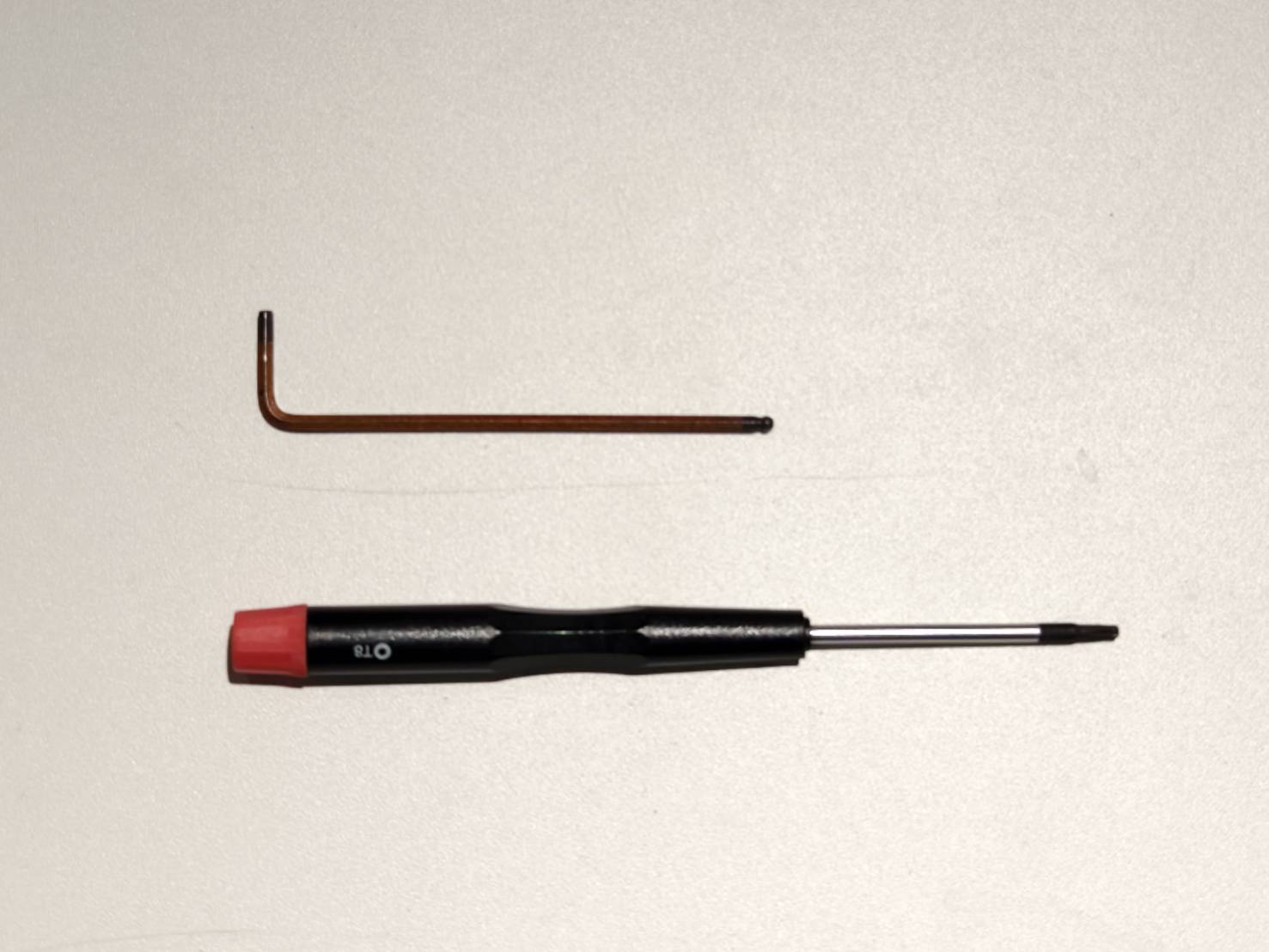

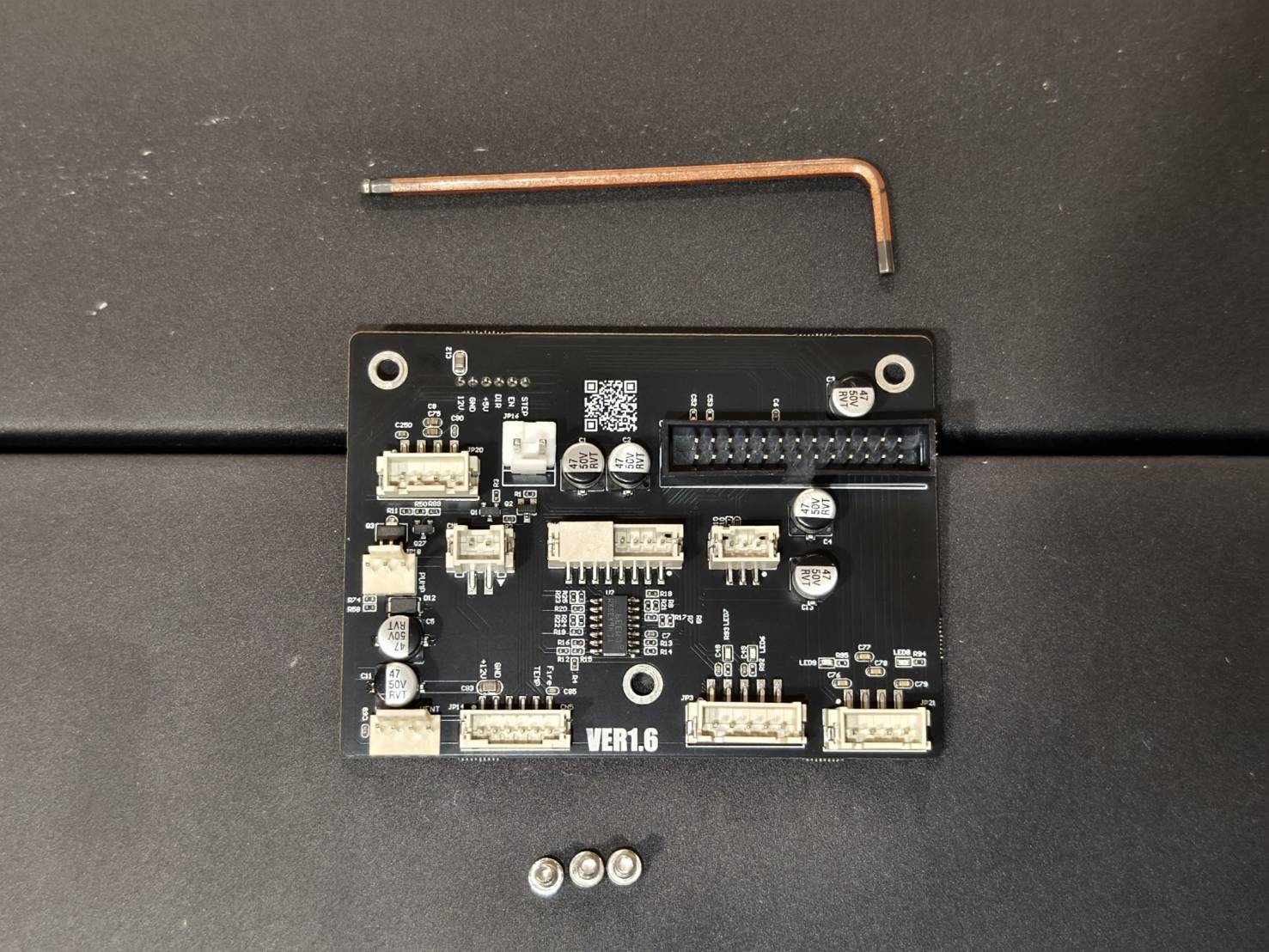

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Kontrollera att uttaget för rotationsenheten är tomt.

Steg 3

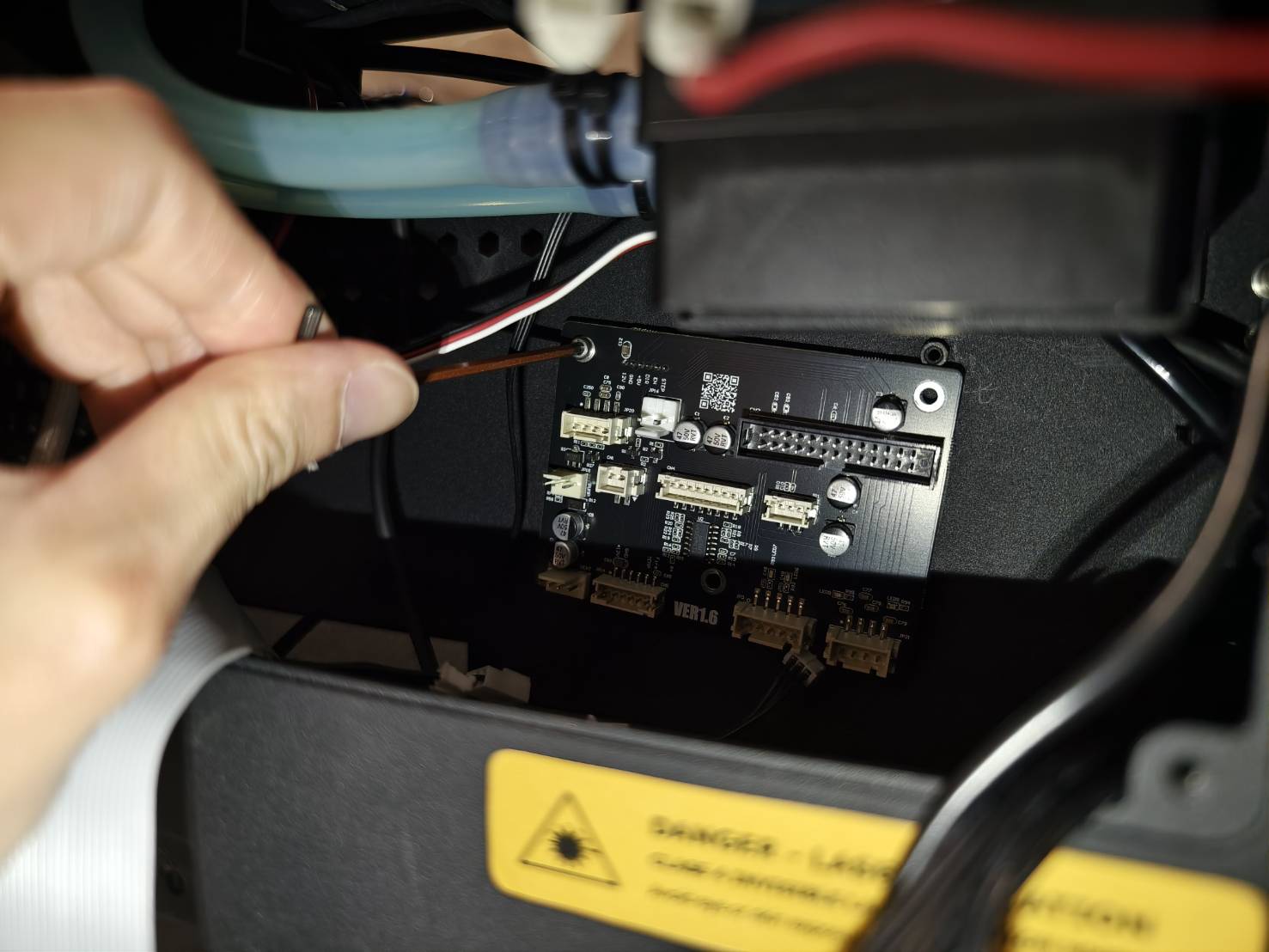

Öppna vattenpumpens kåpa med Torx-skruvmejseln för att komma åt plotterkortet.
(Kortet kan vara antingen svart eller grönt.)

Steg 4

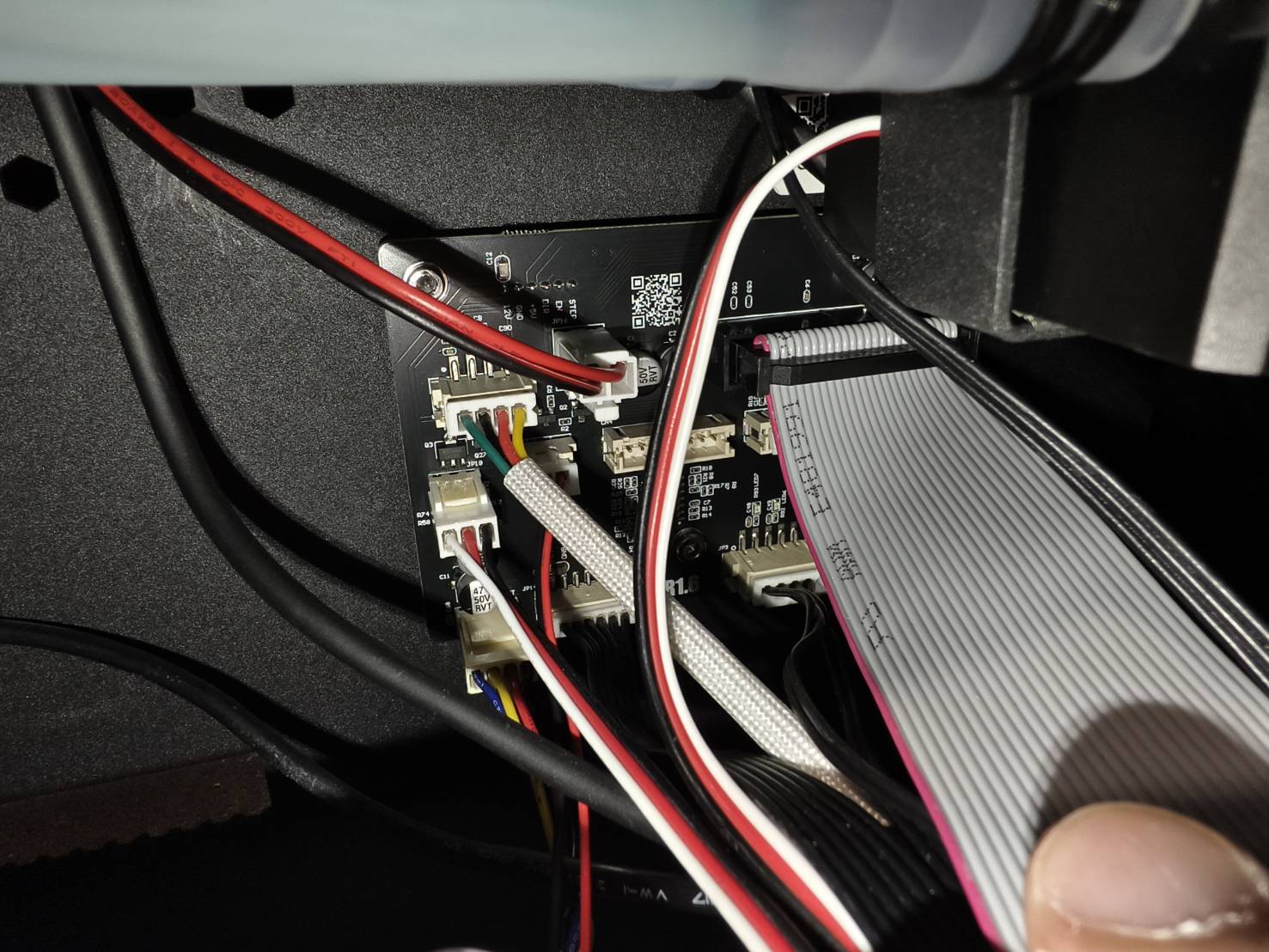

Fotografera hela plotterkortets konfiguration.
Detta görs för att undvika att du glömmer kabelanslutningarna när du installerar det nya kortet.

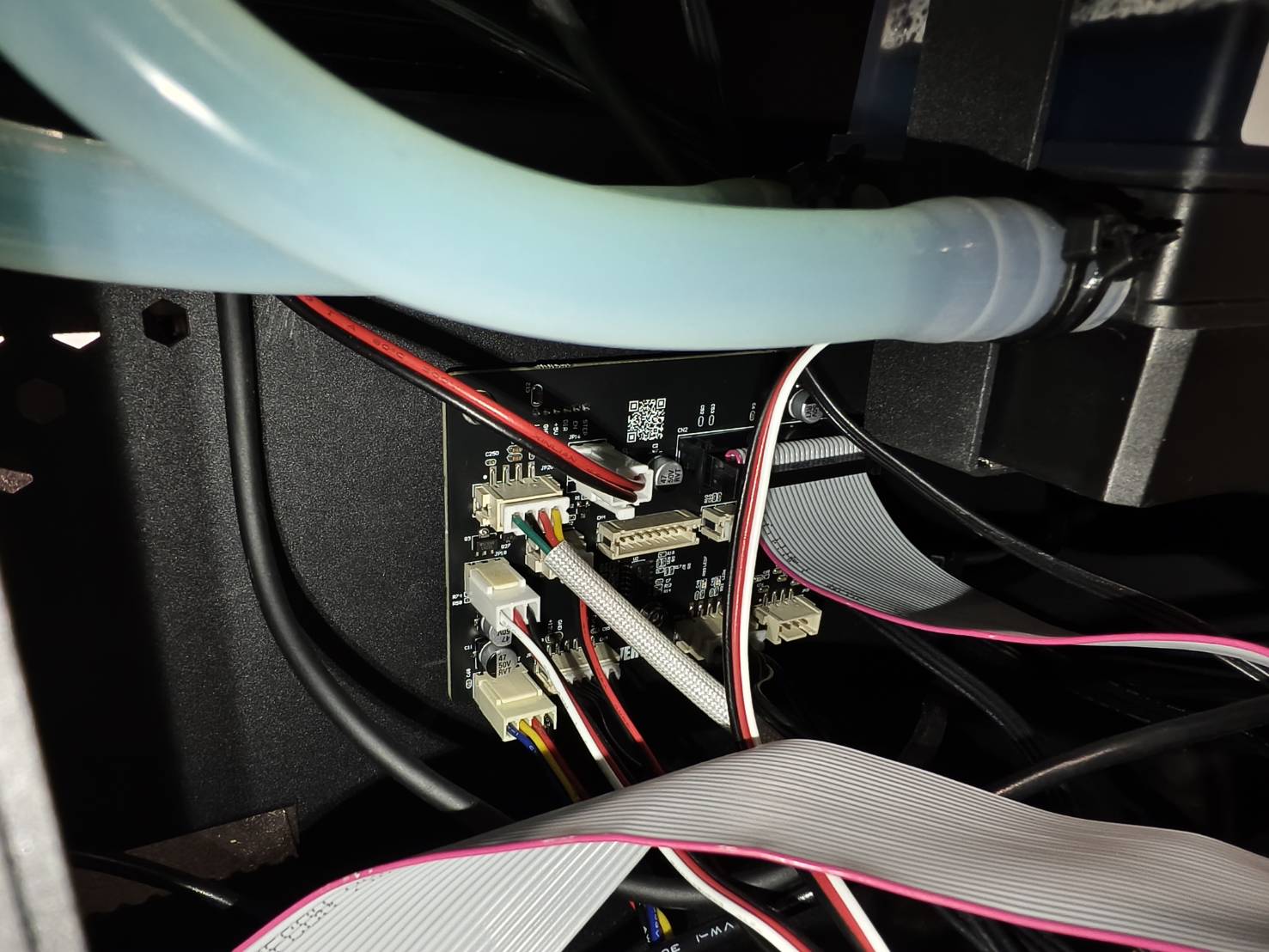

(Om du glömmer var en kabel ska anslutas, se kopplingsschemat för den senaste konfigurationen. Använd inte bilderna nedan, då kortversionen kan variera.)

Steg 5

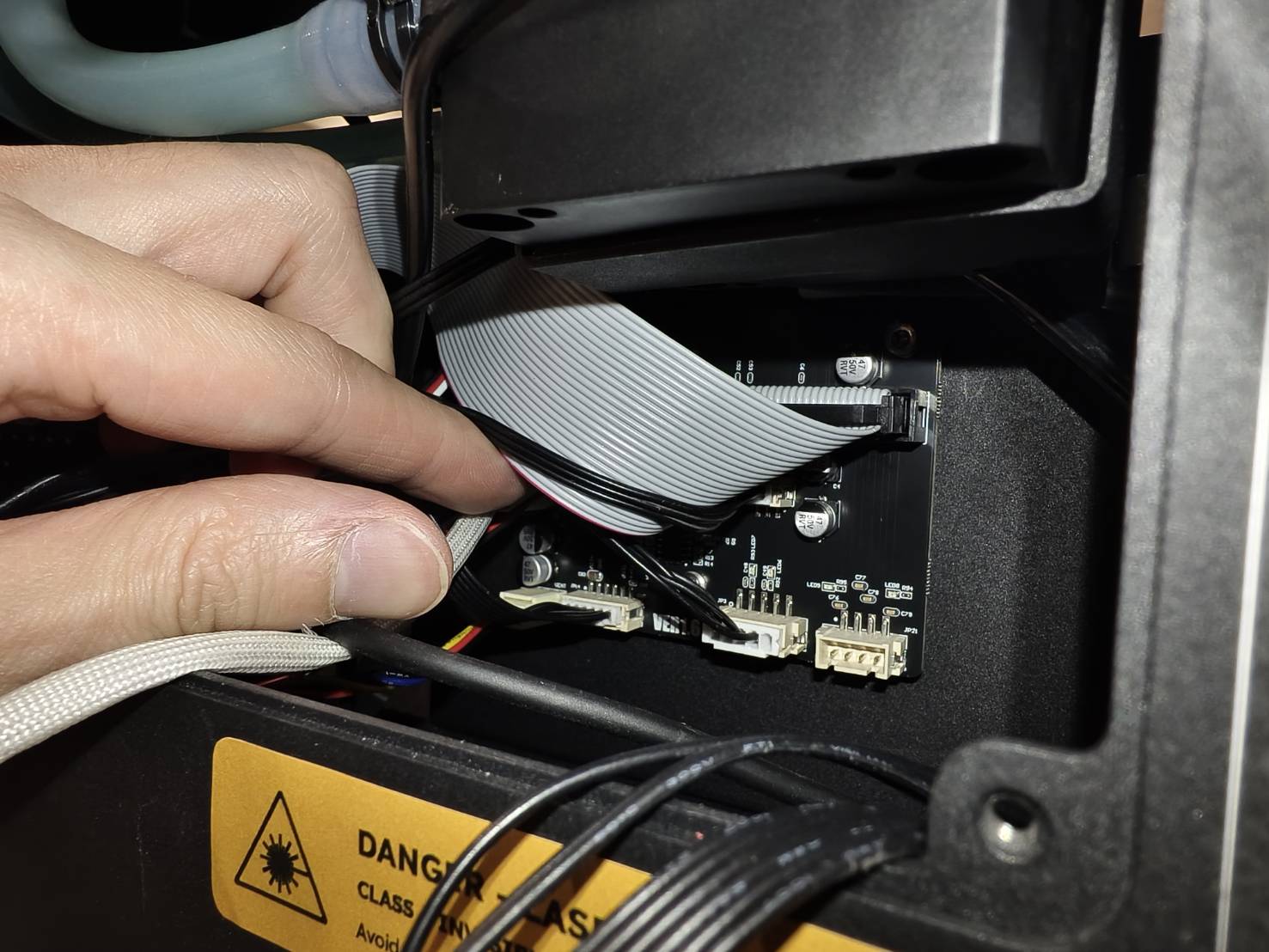

Koppla ur alla kablar från kortet.

Steg 5

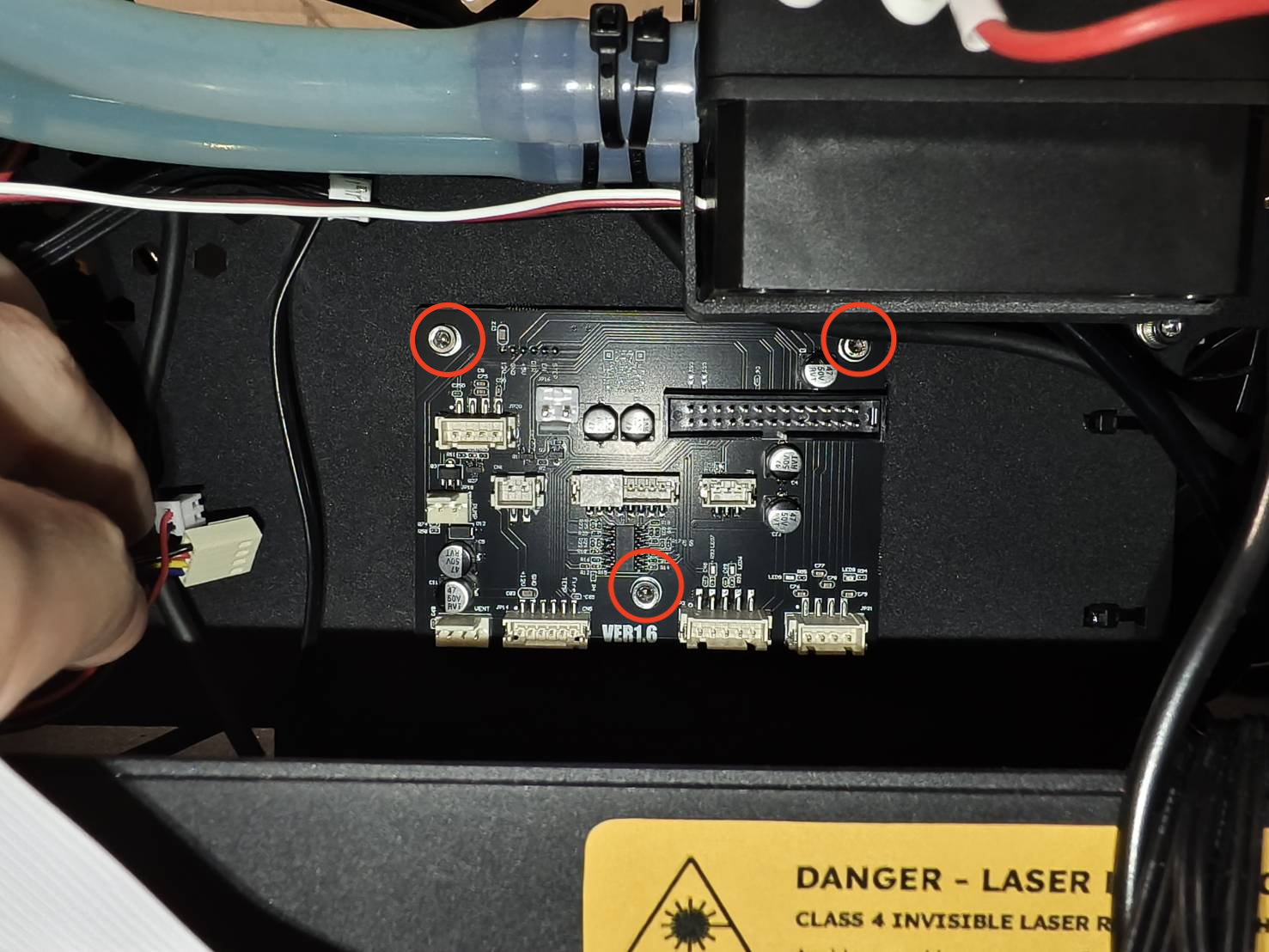

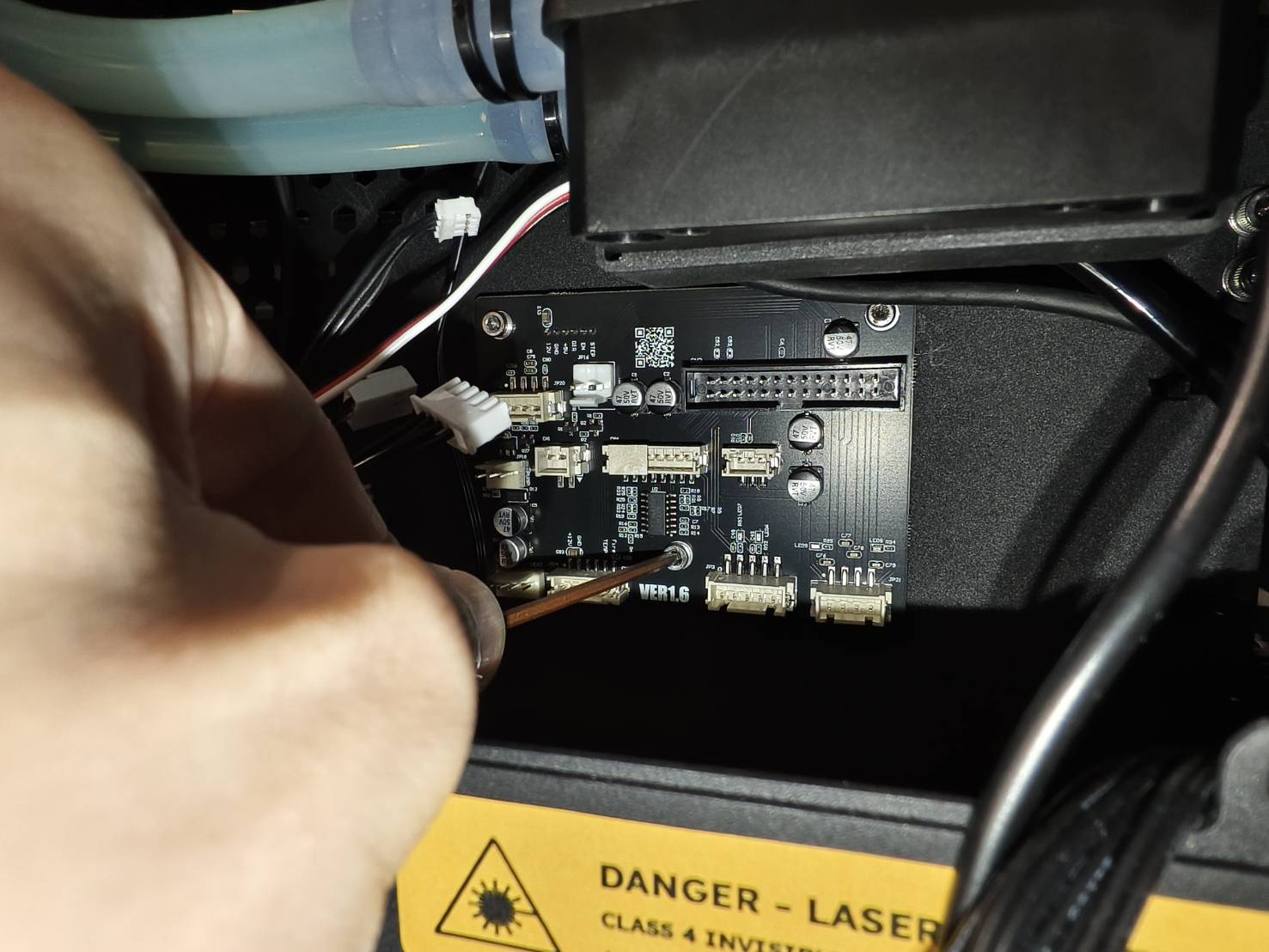

Skruva loss dessa skruvar med en 2,5 mm insexnyckel för att ta bort kortet.

Steg 6

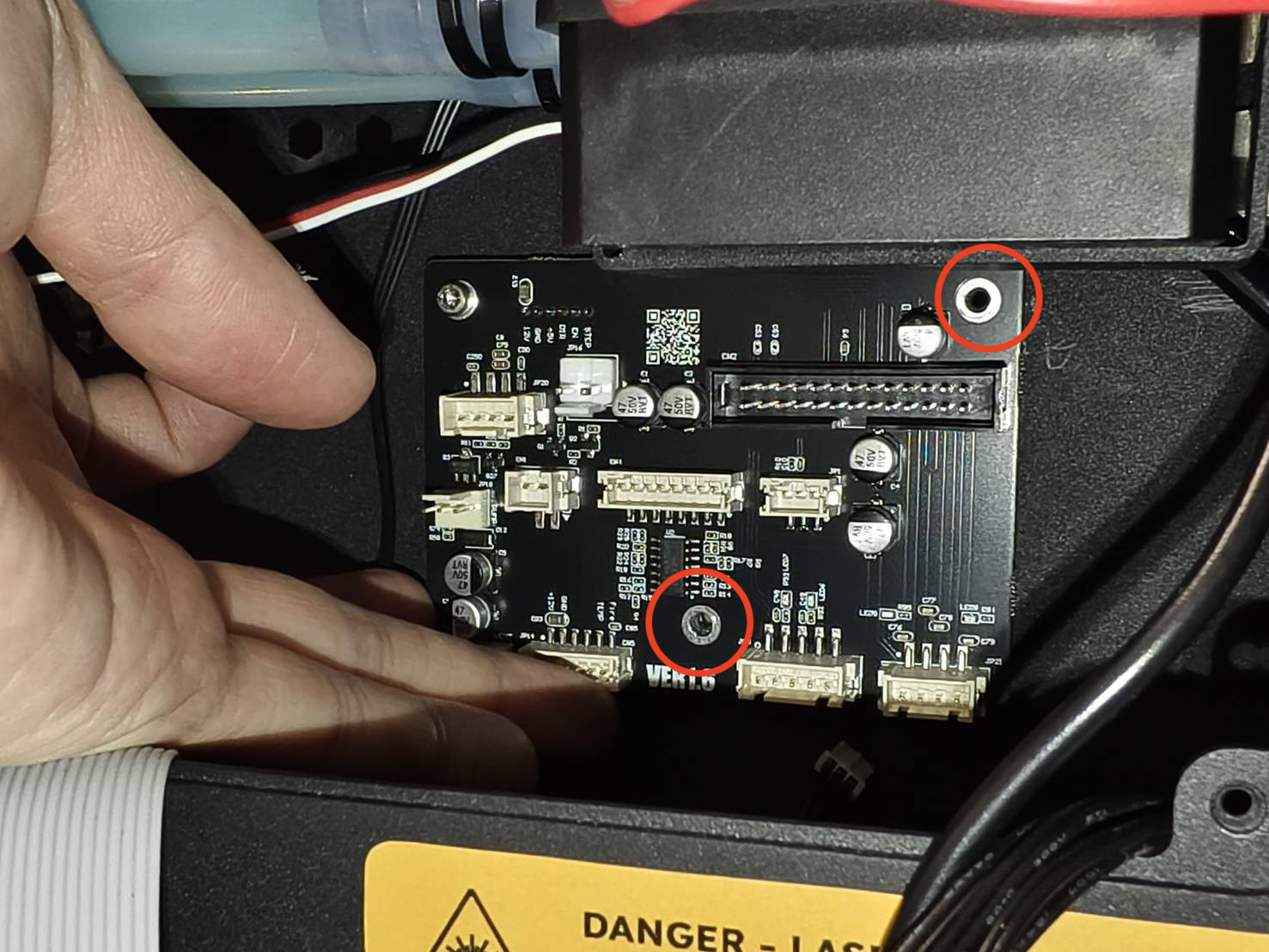

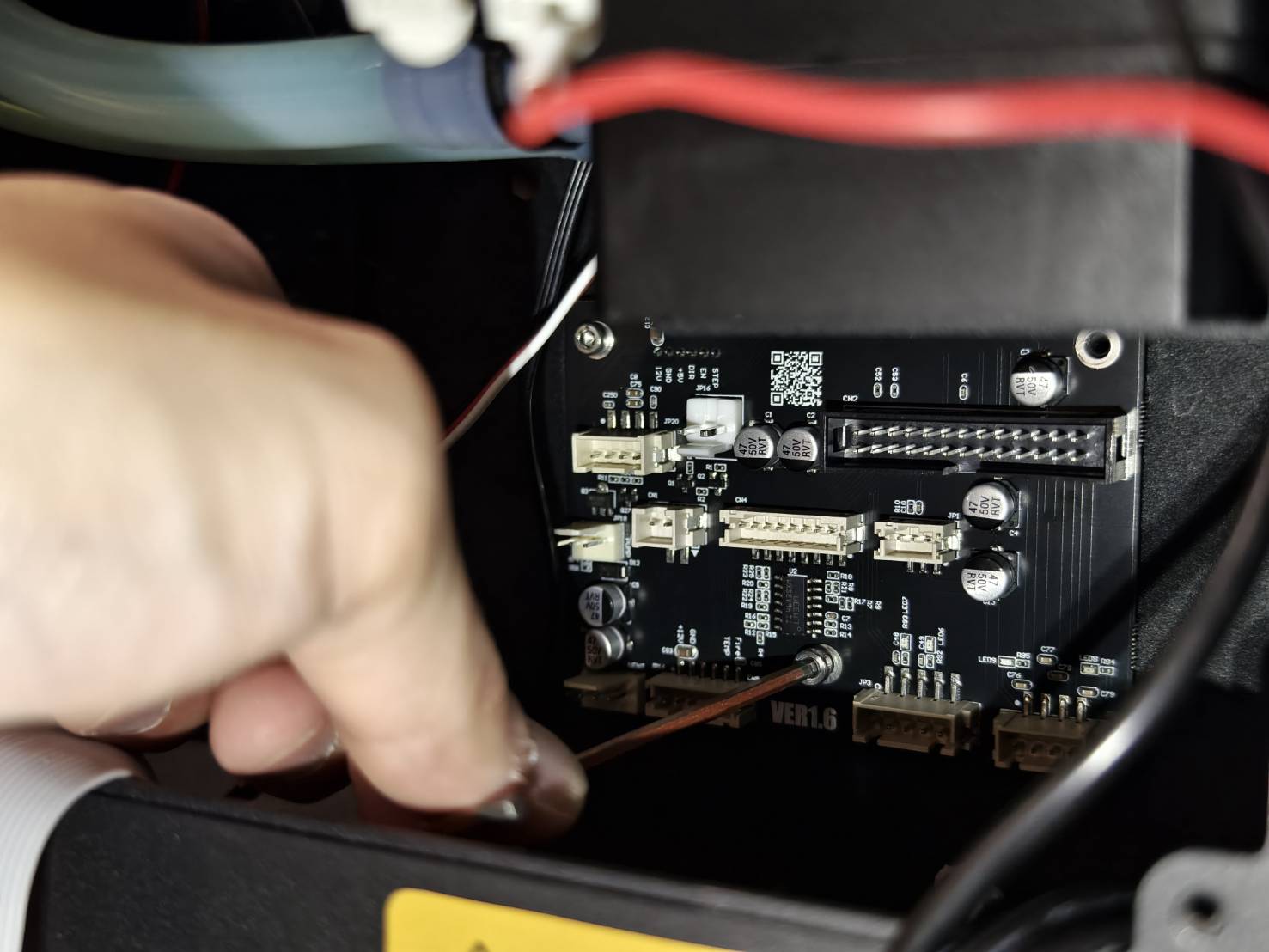

• Installera det nya plotterkortet genom att börja med skruven i övre vänstra hörnet.

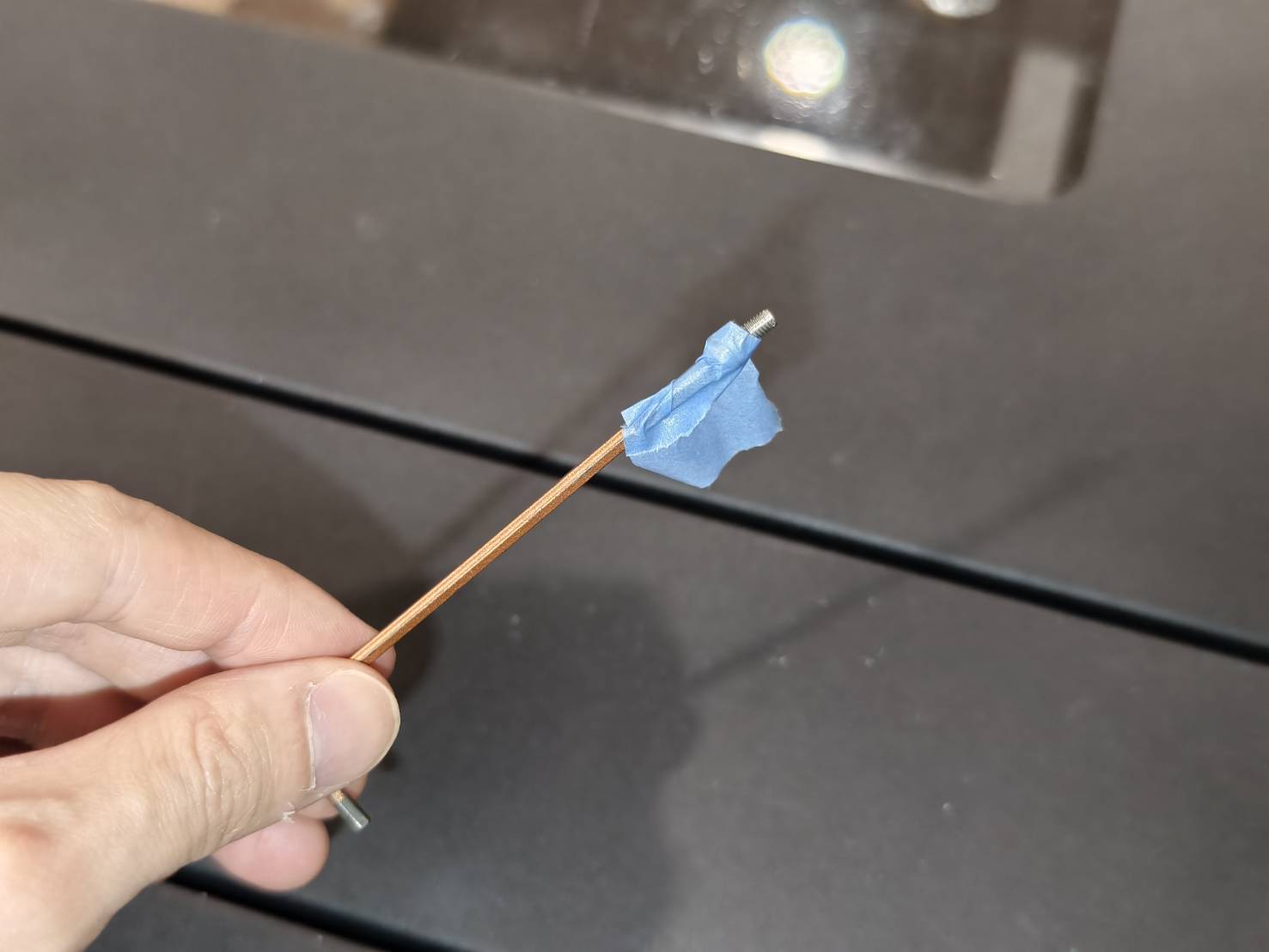

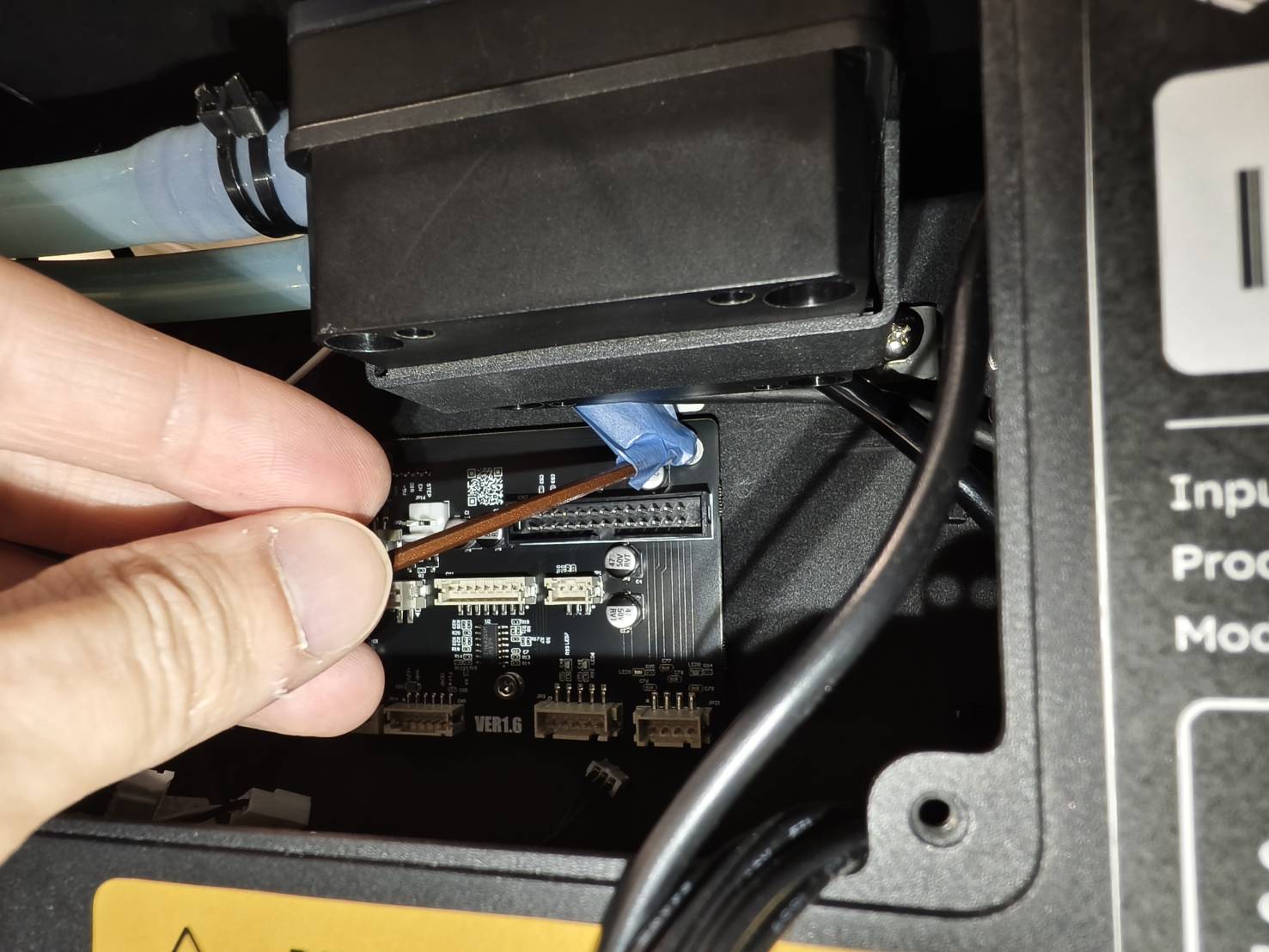

• Om du har svårt att hålla skruven med insexnyckeln kan du använda en bit tejp för att fästa den på nyckeln. Detta kan underlätta arbetet.



• När skruven i övre vänstra hörnet är åtdragen, justera positionen så att de övriga skruvhålen passar.



• Fortsätt med att skruva i skruvarna i mitten och i övre högra hörnet.



Steg 7

Återanslut alla kablar till det nya kortet.
(Om du glömmer var en kabel ska anslutas, se kopplingsschemat för den senaste konfigurationen. Använd inte bilderna nedan, då kortversionen kan variera.)

Steg 8

Montera plattan.
