Beambox II - Byte av utblåsfläkt

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

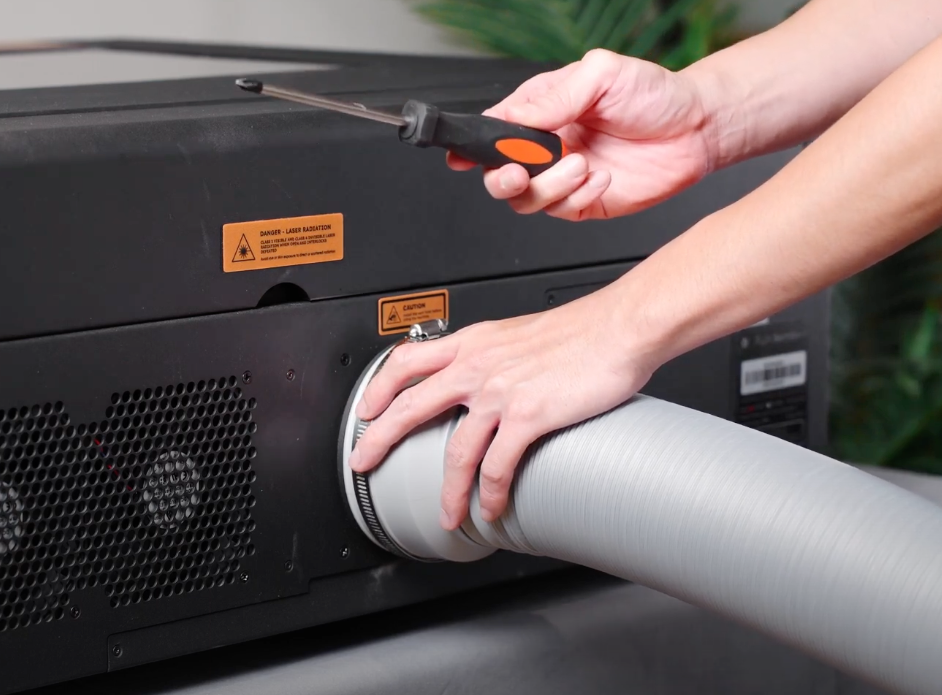

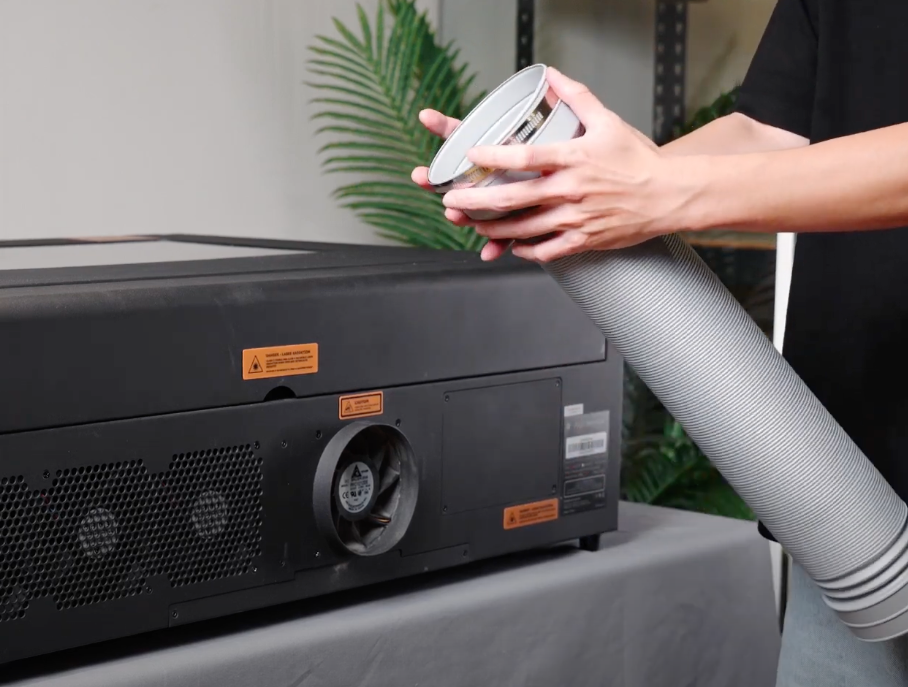

Ta bort ventilationsslangen om den är ansluten.

Steg 3

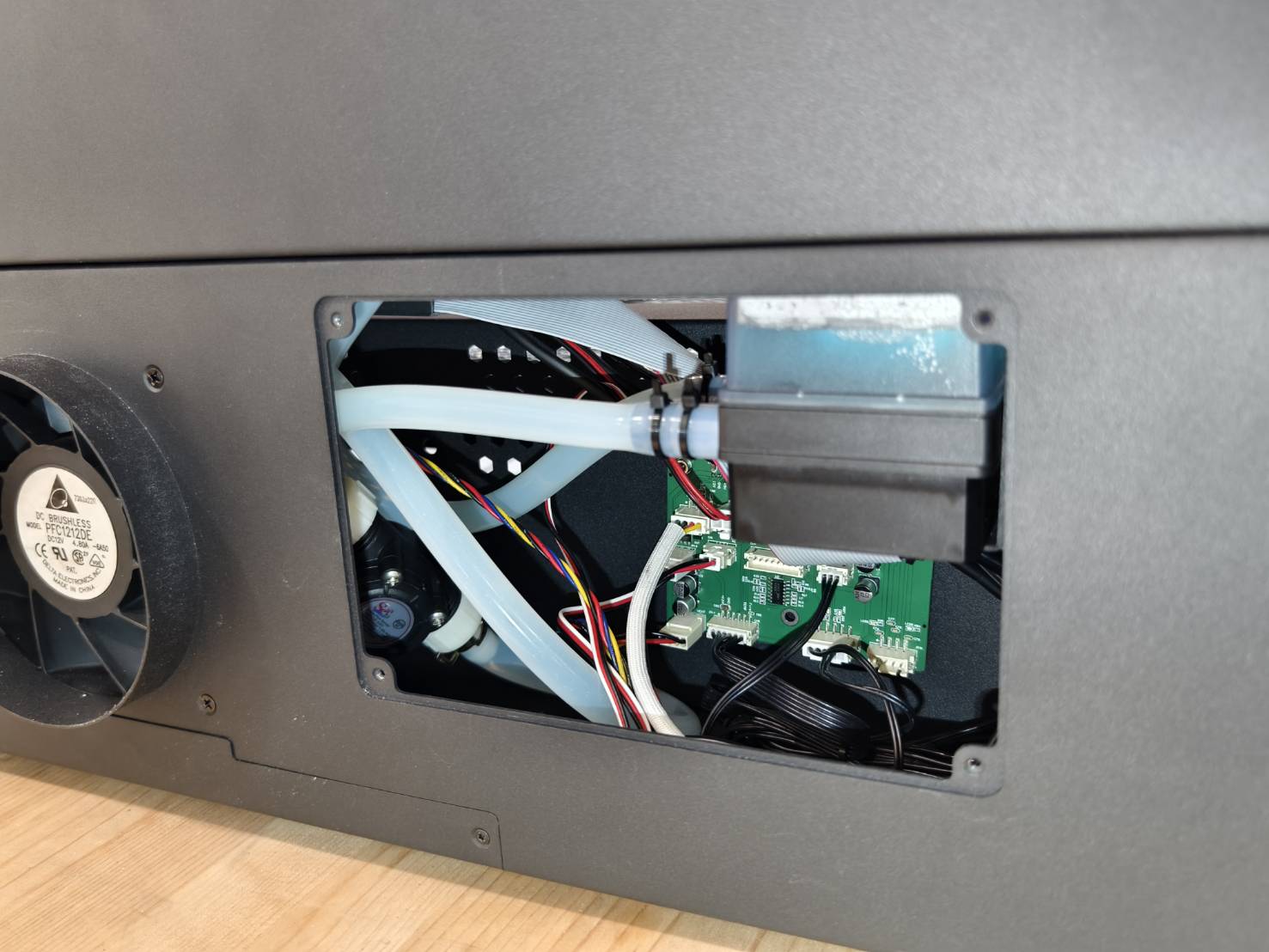

Öppna vattenpumpens lock med Torx-skruvmejseln för att komma åt styrkortet.
(Kortet kan vara antingen svart eller grönt.)

Steg 3.1

Detta är ett valfritt steg.

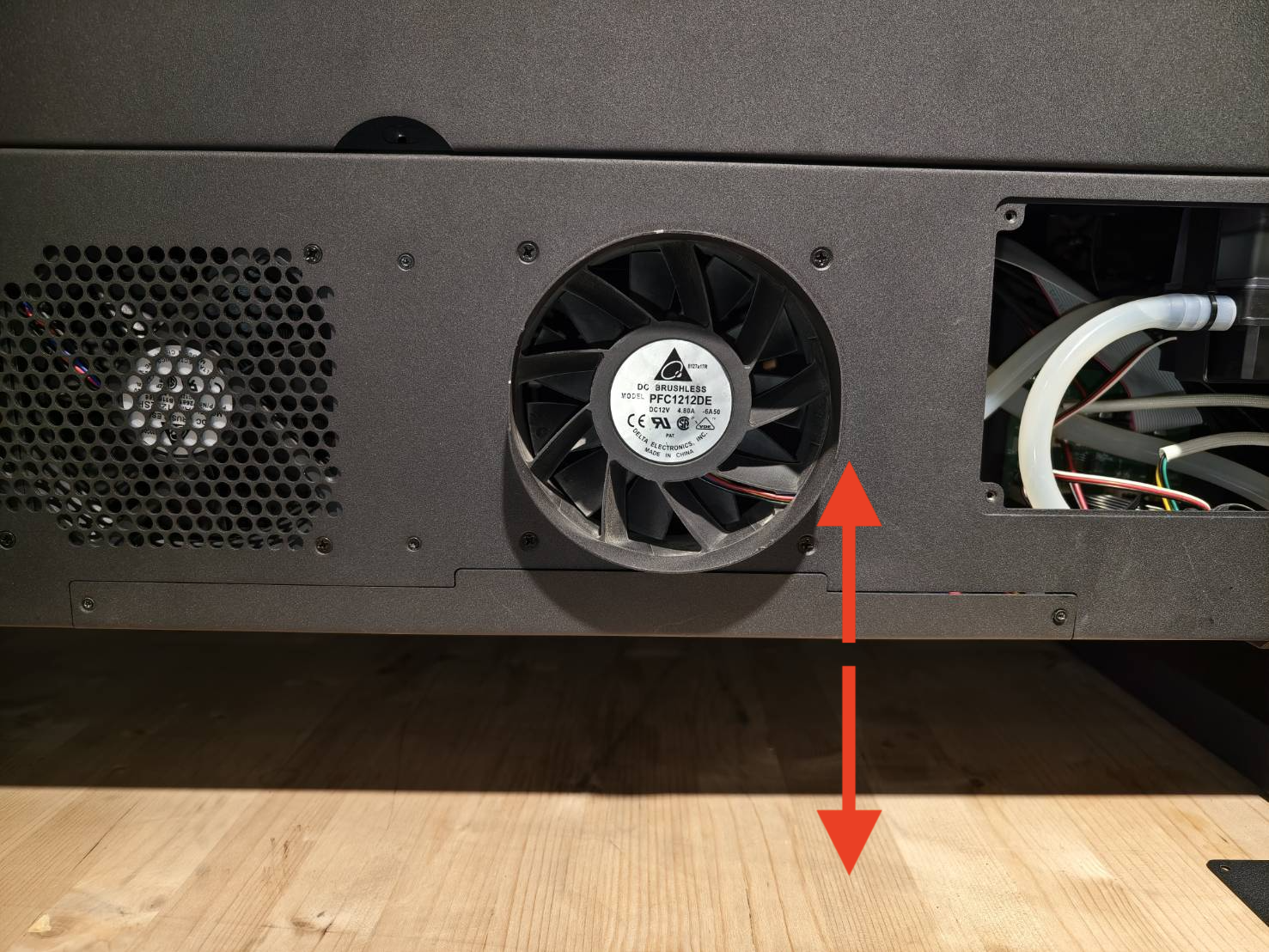

Höj maskinen för att skapa mer utrymme ovanför och under, eller flytta maskinen till bordskanten.

Steg 4

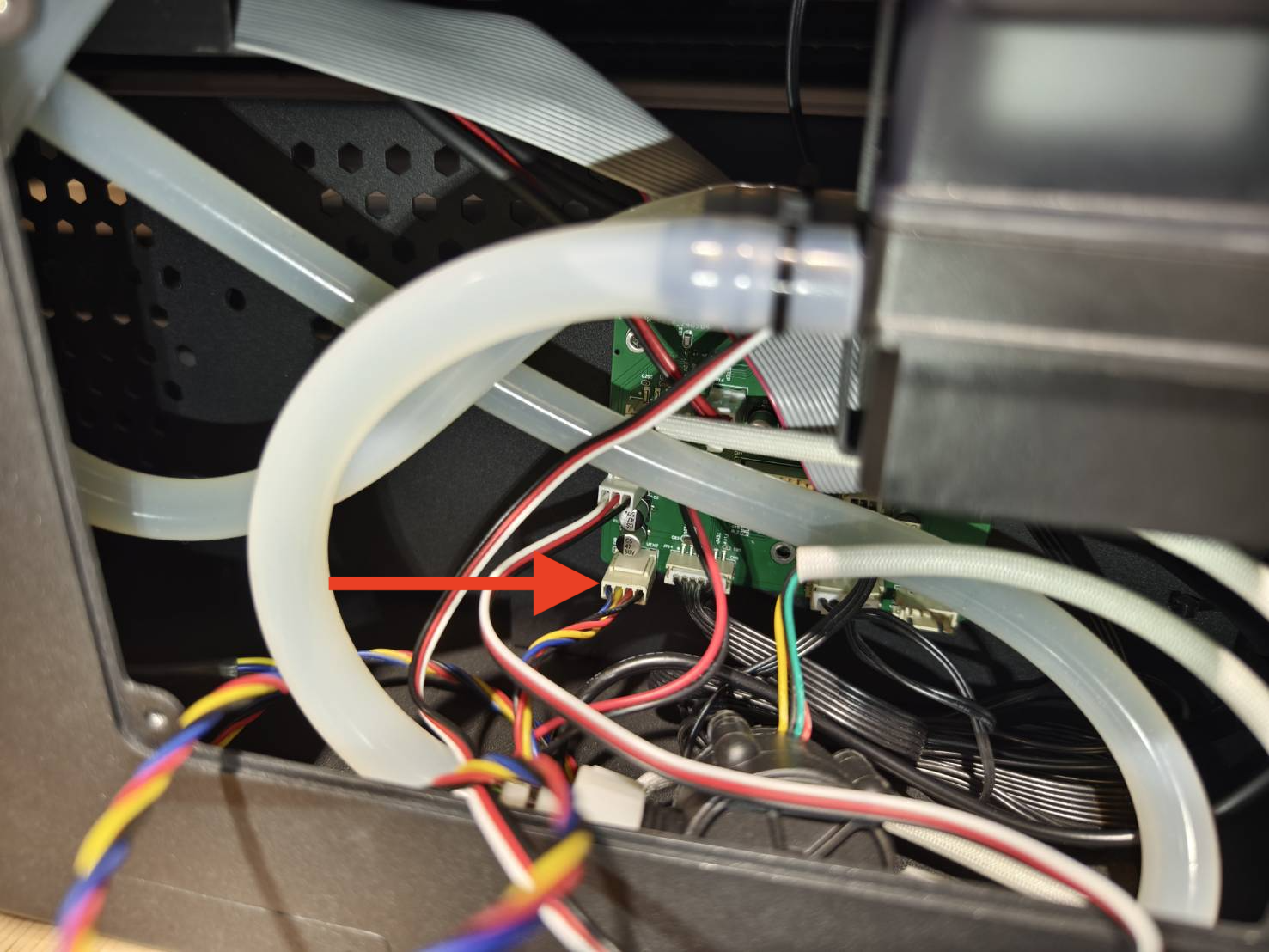

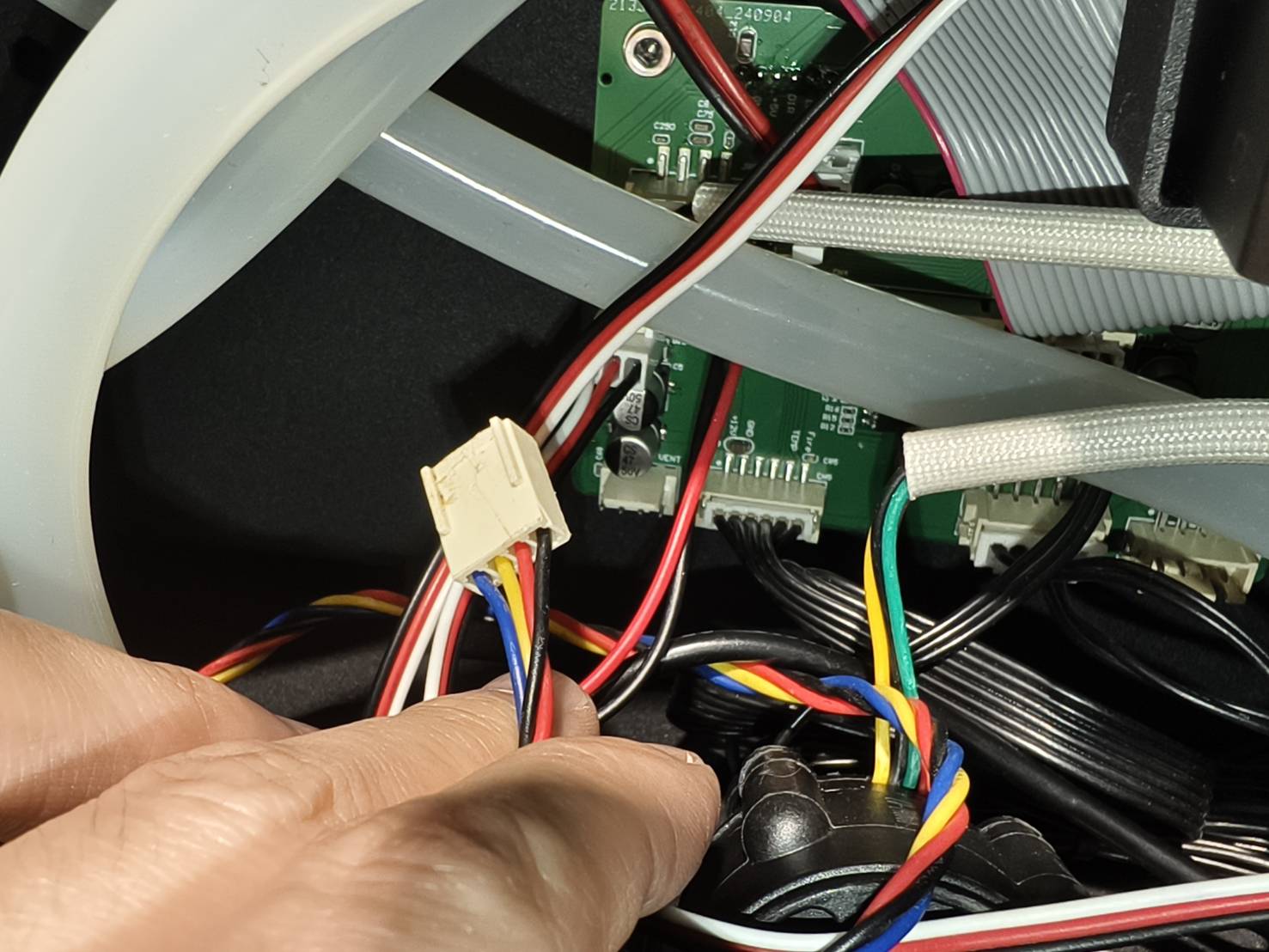

Koppla ur fläktens kabel från styrkortet.
(Om ditt styrkort inte ser ut som på bilden, vänligen se diagrammet för den senaste konfigurationen. Använd inte bilderna nedan, då kortets version kan variera.)

Steg 5

Demontera den gamla fläkten och montera den nya. Se videon för referens.

Steg 6

Säkerställ att fläktens kabel är ansluten till kretskortet.

Steg 7

Stäng vattenpumpens kåpa.
