Ansvarsfriskrivning

För att använda LightBurn för att styra beamo bör du ladda ner den officiella versionen av LightBurn-programvaran. Eftersom LightBurn är en tredjepartsprogramvara kan FLUX inte hållas ansvarigt för eventuella förluster som orsakas av dess användning.

Beamos firmware har genomgått olika tester, men det är fortfarande möjligt att vissa funktioner i LightBurn-programvaran kanske inte är kompatibla med maskinen. Om fel uppstår på grund av inkompatibilitet, följ instruktionerna i länken nedan för att korrekt rapportera problemet till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]

Innan du börjar

1. Uppdatera firmware till version 4.2.1 eller högre.

- Välj "MACHINE → Update to the latest Firmware" på beamos kontrollpanel.
- Du kan också uppdatera firmware via Beam Studio
Ladda ner firmware från den officiella webbplatsen. Klicka sedan på "Machine→ Update Firmware" Följ detta och uppdatera maskinens firmware till den valda versionen genom att välja firmware-filen på datorn.

2.Ladda ner denna konfigurationsfil: beamo_Preset

Obs: Konfigurationsfilen vi tillhandahöll innehåller GCode och Baud-hastighetsinställningar.Om du inte använder konfigurationsfilen, vänligen ställ in den separat i "Enhetsinställningar". (Vänligen se denna artikel för detaljer)

LightBurn-inställningar

För att ladda ner LightBurn, klicka här.

1. Öppna LightBurn, klicka på "Enheter" på Laser -fliken.

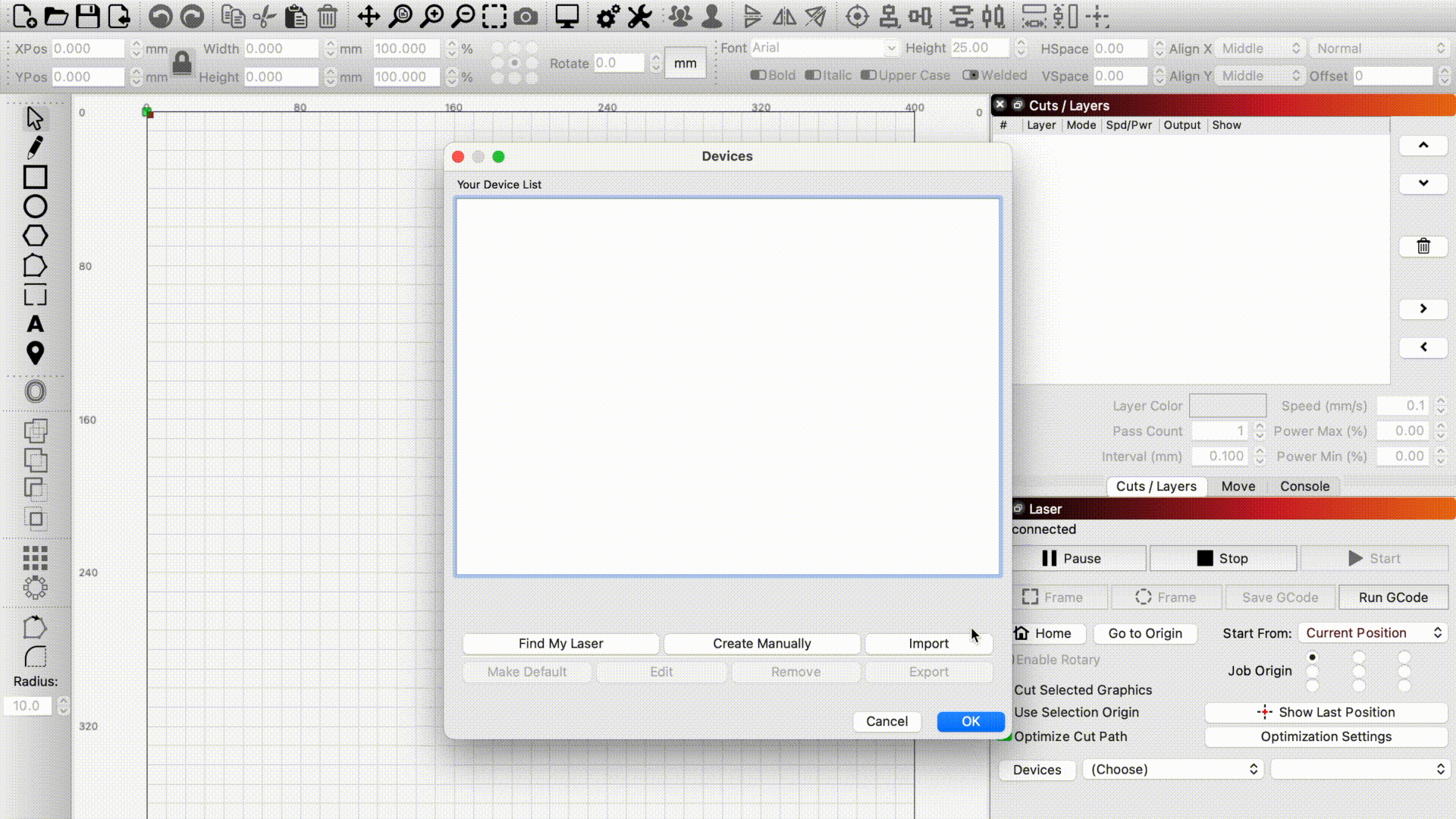

2. Klicka på "Importera" för att importera filen beamo_Preset du laddade ner.

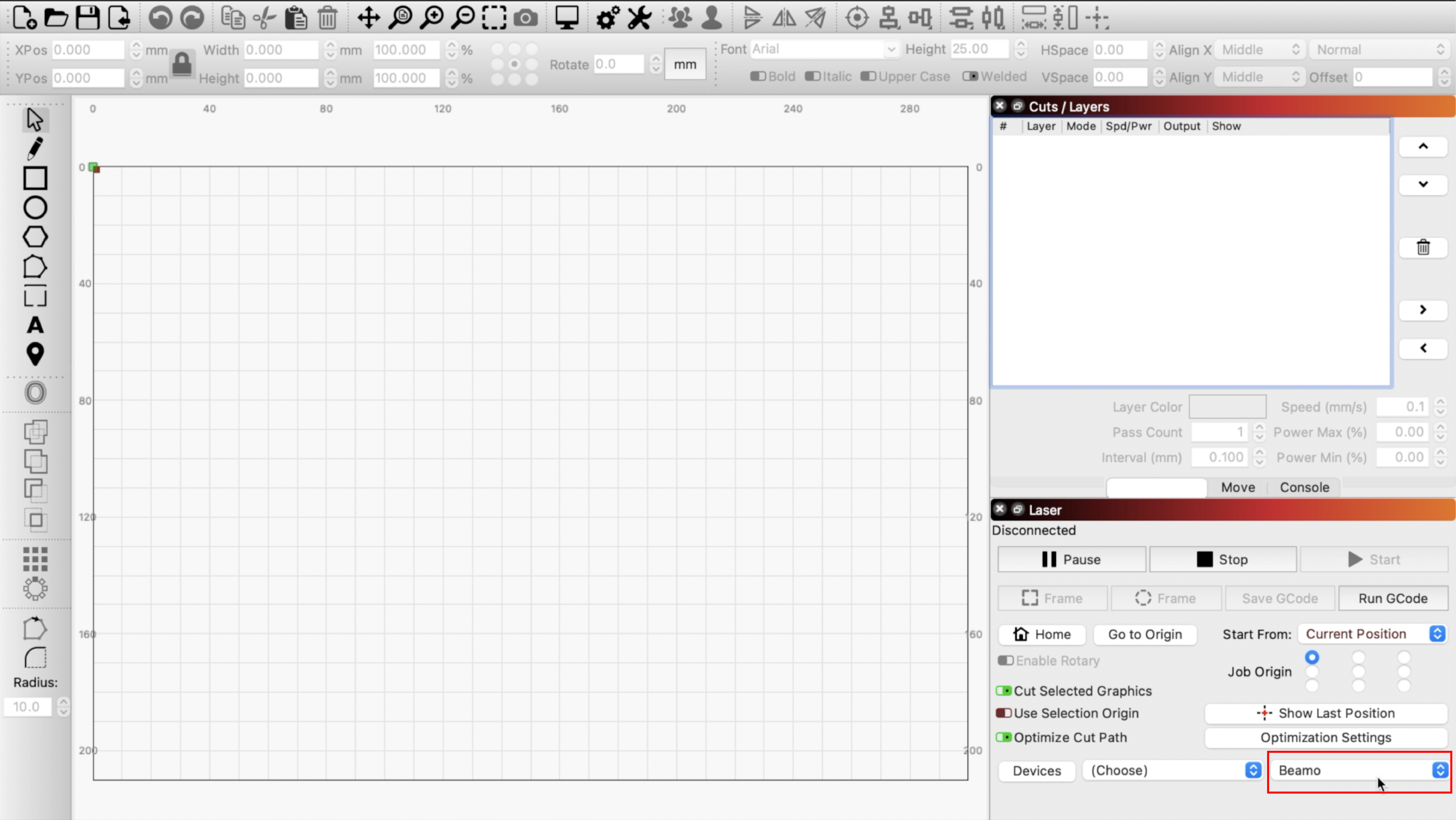

3. Följande enhetsinformation visas när filen har importerats.

Anslut din dator till maskinen med LightBurn Bridge-kabeln

1. Anslut LightBurn-kabeln till USB-porten på sidan av maskinen.

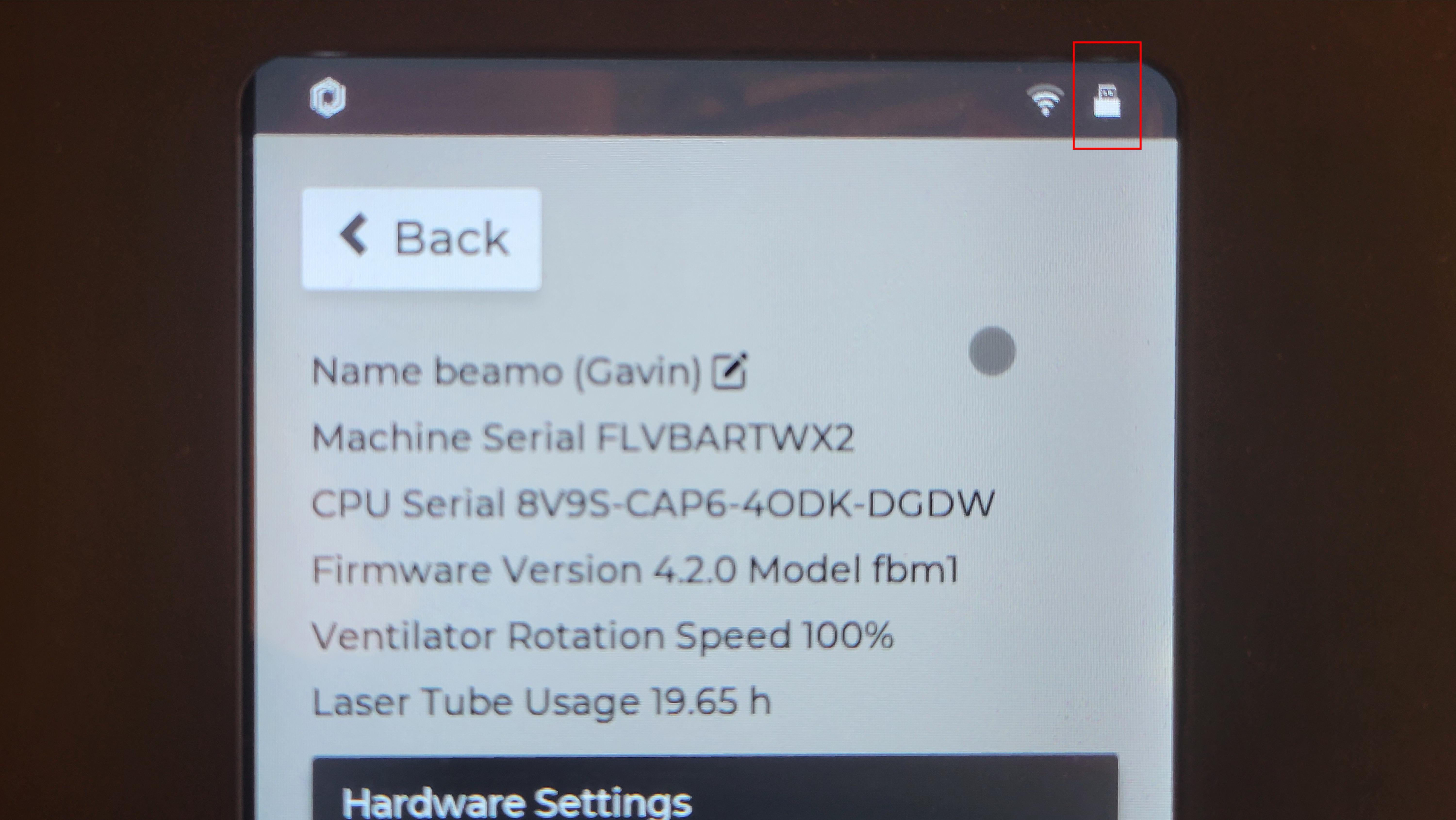

（USB-ikonen visas i det övre högra hörnet av maskinpanelen för att indikera att en lyckad anslutning har upprättats.）

2. Anslut den andra änden av LightBurn Bridge-kabeln till datorn.

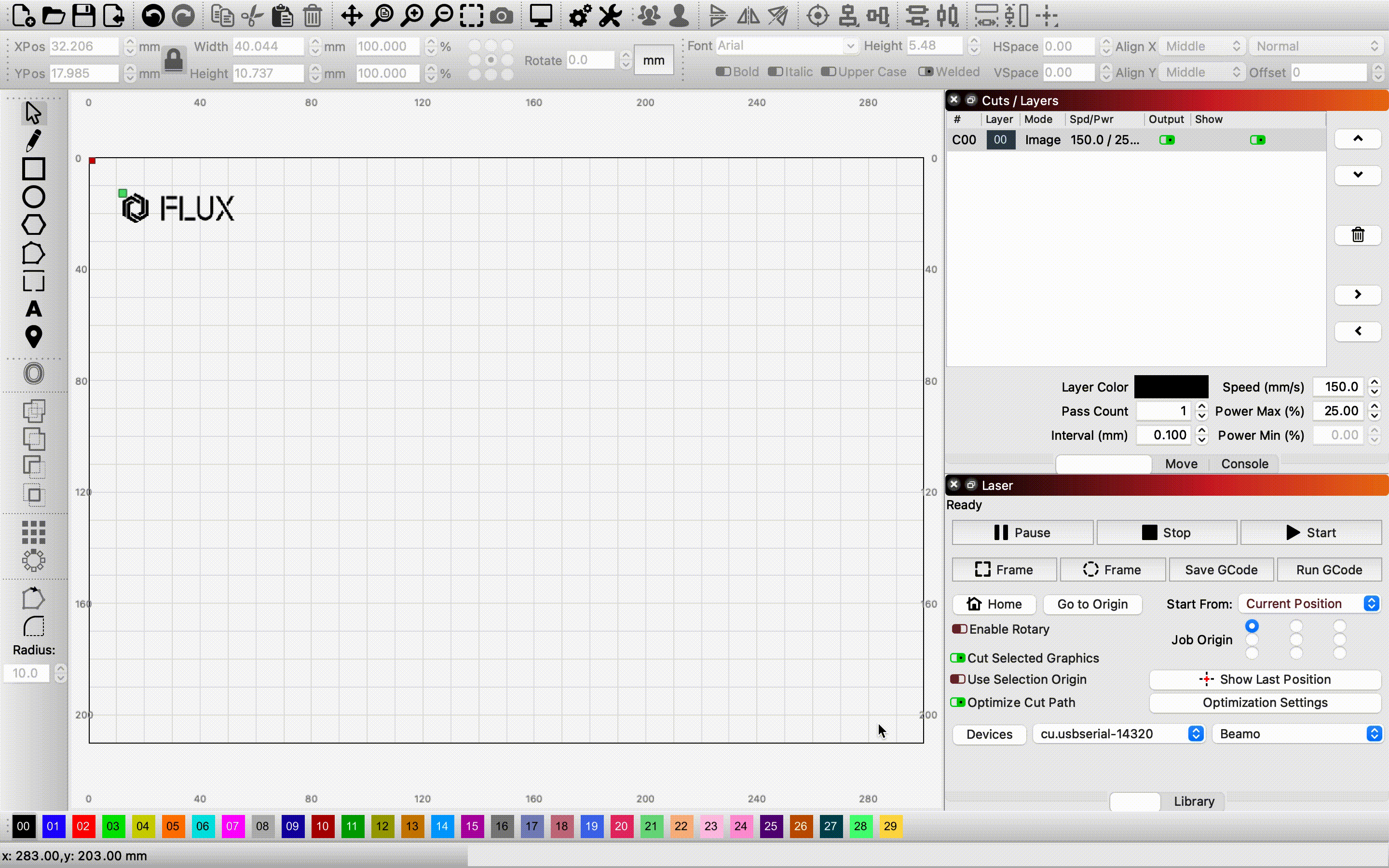

3. Välj rätt namn på USB-porten. Om du väljer fel port kommer anslutningen att misslyckas. Du kan behöva prova olika portar. Om anslutningen lyckas visas följande information på fliken Konsol.

Hempositioneringstest

Om datorn är korrekt ansluten till maskinen kommer maskinen att starta hempositioneringen automatiskt. Om inte, klicka på hemknappen för att avgöra om hempositioneringsfunktionen fungerar.

Starta drift

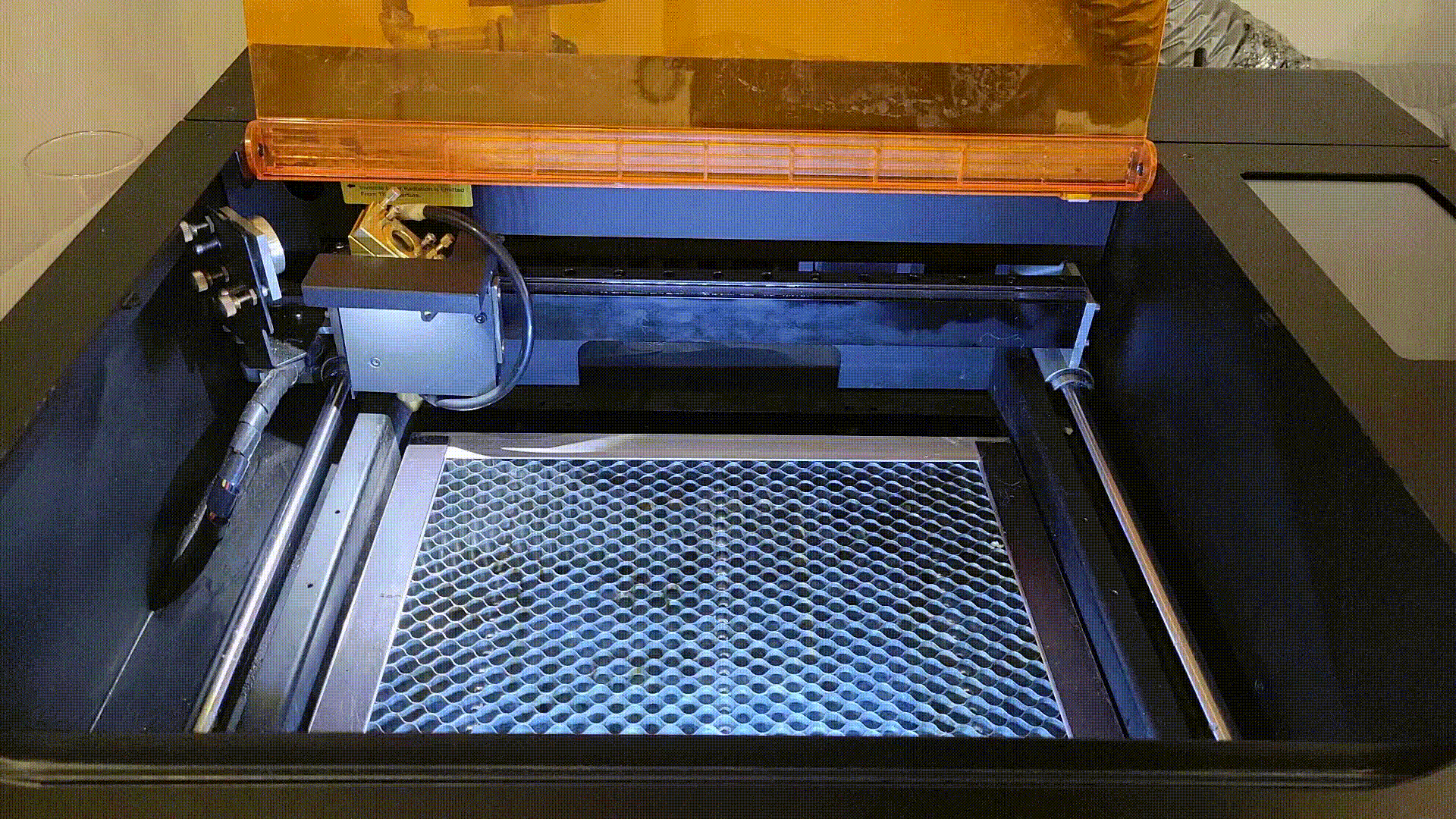

1. Placera materialet inuti maskinen

2. Fokusering

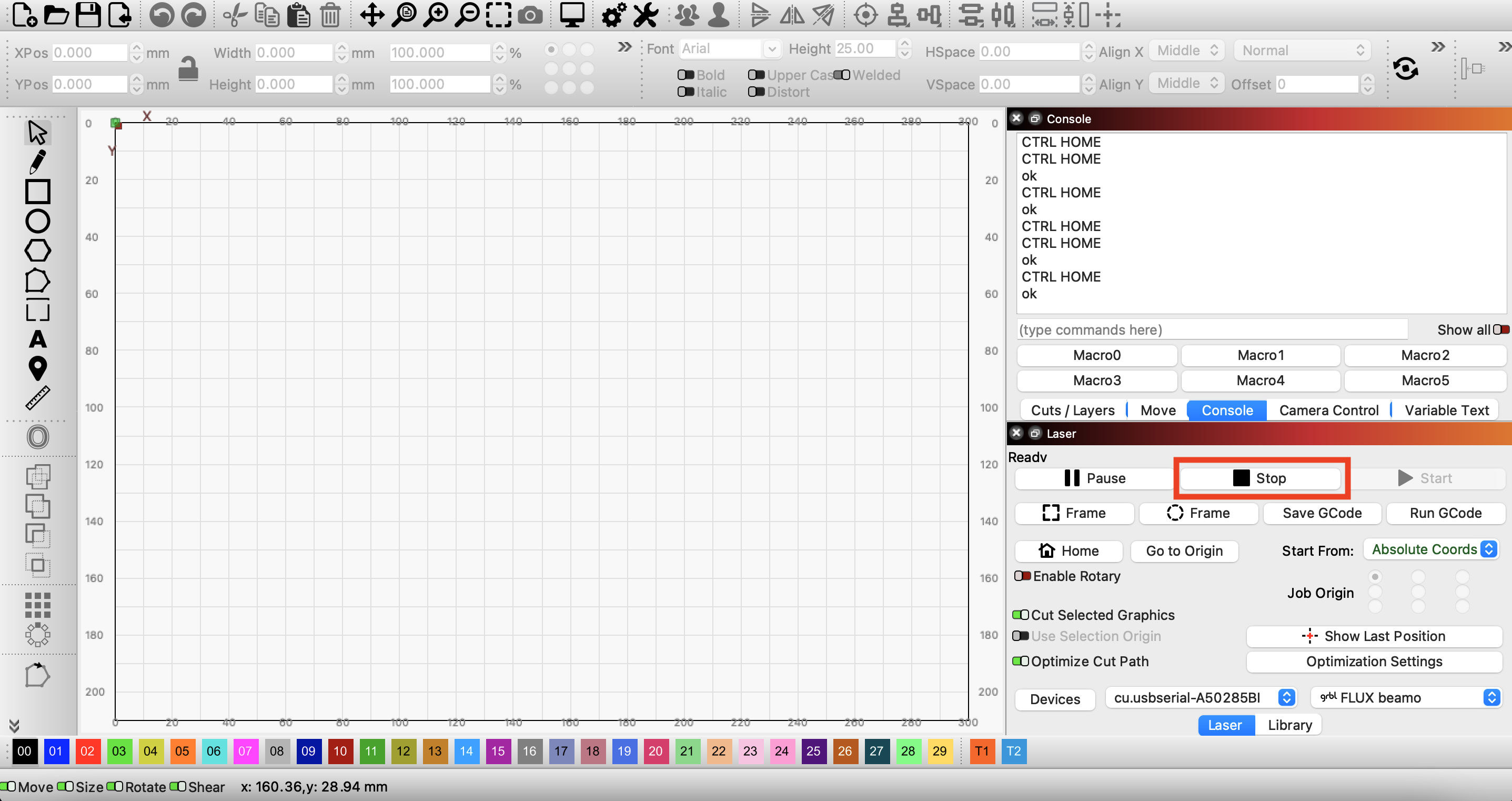

- Klicka på "Stopp" knappen i "Laser" panelen för att lossa motorn.

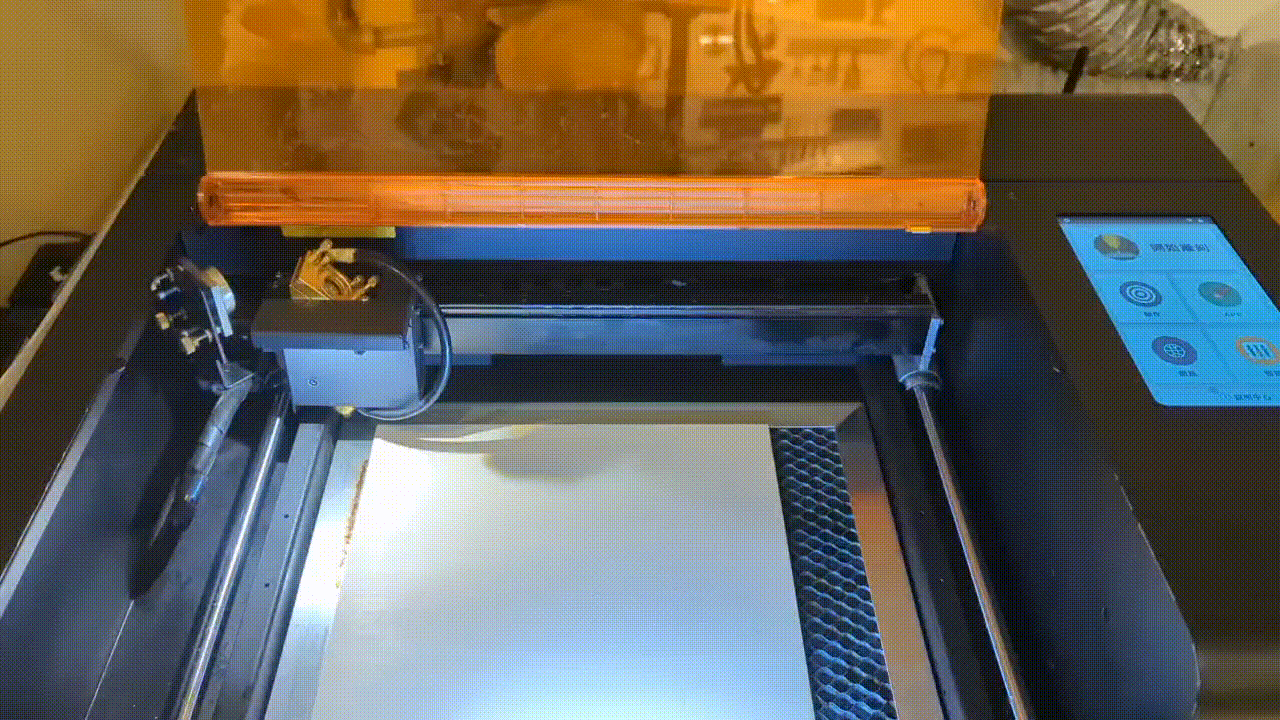

- Flytta laserhuvudet ovanför materialet.

- Justera fokus
Det finns två sätt att justera fokus på beamo, beroende på om det är en standardmodell eller en modell med autofokustillbehör. Vänligen följ dessa steg denna artikel för att utföra justeringen. (Se till att fokusavståndet är korrekt inställt före varje gravyr-/skäroperation.)

Observera:

• Se till att maskinen automatiskt släpper motorn inom 3 minuter från LightBurn-kontroll. Om motorn är låst under lång tid kan det skada maskinen. (Klicka på "Stopp" knappen i "Laser" panelen för att släppa motorn)
• Efter att ha släppt motorn, om du har gjort några rörelser på laserhuvudet, kom ihåg att trycka på "Hem" för att återställa positionen innan du skickar jobbet. Annars finns det risk för kollision.

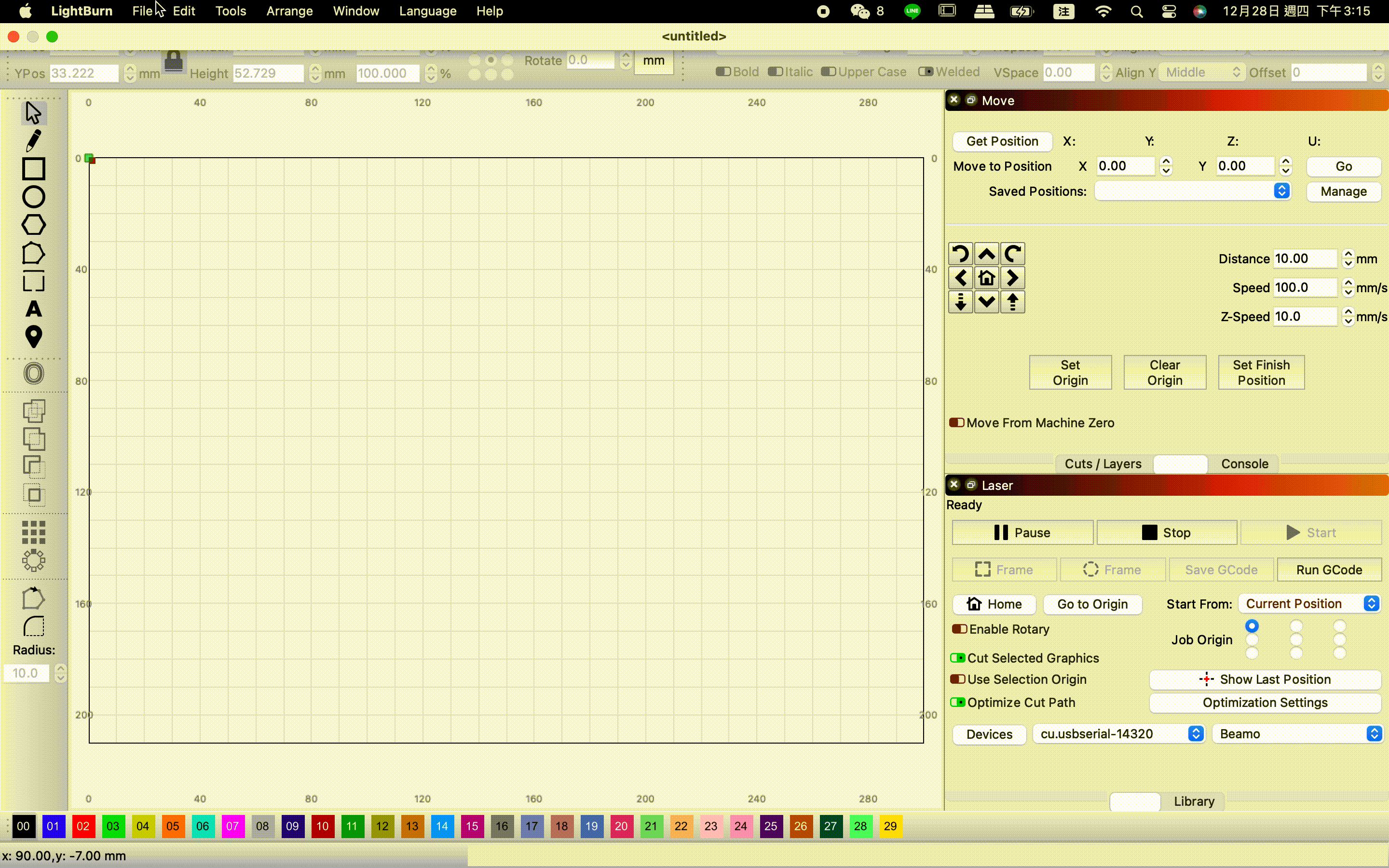

3. Importera en fil till LightBurn

Klicka på ikonen ovan för att importera filen, eller dra och släpp filen direkt i arbetsytan.

4. Ställ in parametrarna

Klicka på ett mönster eller lager och ställ in parametrarna i det nedre högra hörnet av Cuts / Layers -fliken.

5. Aktivera "Overscanning" effekten

- Om lagret är inställt på "Fyll, Fyll + linje, Bild eller Offset Fyll" läge föreslår vi att du aktiverar "Overscanning" funktionen.

- Dubbelklicka på ett lager för att komma åt "Cut Inställnings Editor". Aktivera Overscanning-effekten och ange procentsatsen.

Observera: Parameterinställningarna är olika för varje hastighet och material. Vänligen se "Rekommenderade inställningar för materialparametrar" längst ner i denna artikel.

6. Ställ in startpositionen

Välj "Absoluta koordinater" i rullgardinsmenyn "Starta från" på Laser -fliken.

Obs: Användningen av "Absoluta koordinater" är väldigt lik Beam Studio, så vi rekommenderar starkt det för användare med erfarenhet av Beam Studio.

Absoluta koordinater

Huvudredigeringsfönstret du ser representerar din maskins arbetsområde. Allt du placerar i det området kommer att skäras ut på motsvarande plats på din maskin.

7. Klicka på "Hem" i laserpanelen.

Efter att ha släppt motorn, om du har gjort några rörelser på laserhuvudet, kom ihåg att trycka på "Hem" för att återställa positionen innan du skickar jobbet. Annars finns det risk för kollision.

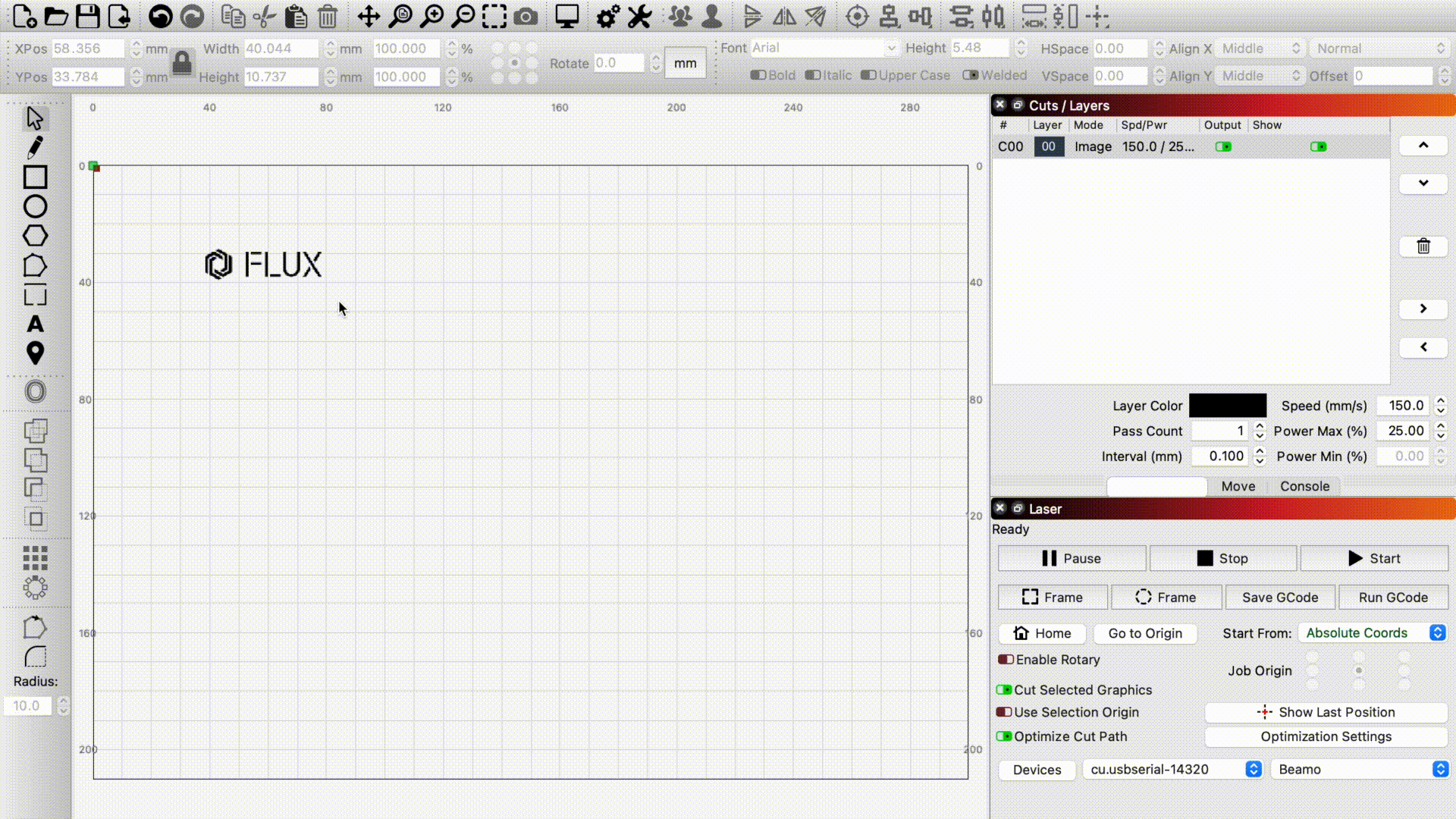

8. Förhandsgranska arbetsområde

Välj bilden du vill förhandsgranska och klicka på "Ram" för att se om mönstret kommer att graveras på den förväntade positionen.

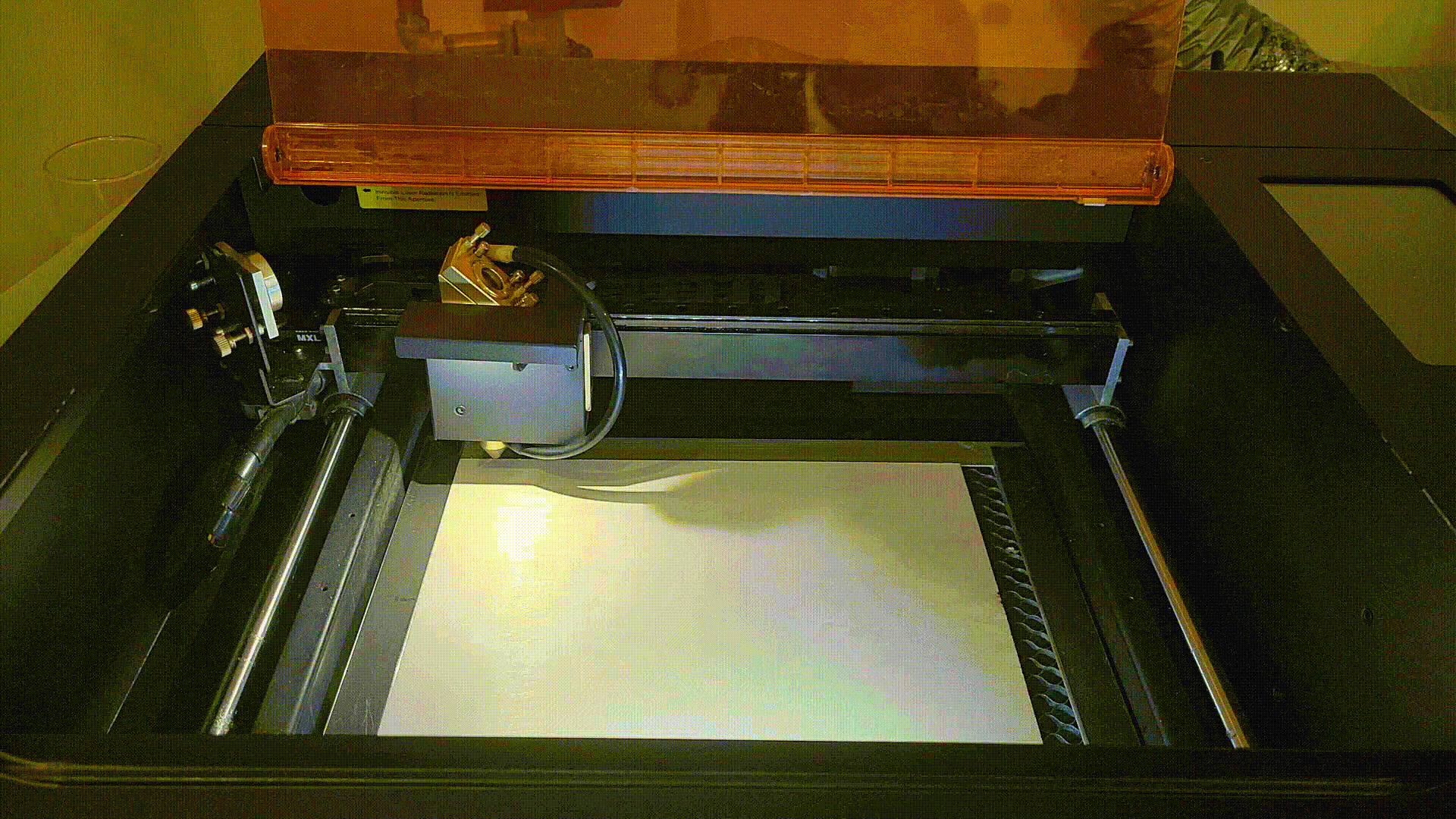

9. Stäng luckan

10. Klicka på "Hem" och skicka jobbet

Välj bilden och klicka på "Start" på Laser fliken för att skicka jobbet.

Observera: Om du tar bort kabeln medan projektet körs avbryts operationen. Se till att kabeln är ordentligt ansluten under jobbets utförande.

11. Graveringsresultat

Obs: Om graveringsresultatet är suddigt, otydligt eller ljust i färgen, kontrollera om laserhuvudet är korrekt fokuserat.

____________________________________________________________________________________

Förutom absoluta koordinater finns det andra alternativ för att tala om för LightBurn hur mönstret ska placeras inom maskinens arbetsområde.

Nuvarande position

Jobbet skär/graverar baserat på laserhuvudets nuvarande position.

Jobbets startpunkt

Inställning "Jobbets startpunkt" kommer att tala om för LightBurn hur jobbet ska positioneras i förhållande till lasern.

(Den gröna indikatorn "Jobbets startpunkt" som visas i huvudredigeringsfönstret kommer att flyttas när du ändrar dina inställningar.)

____________________________________________________________________________________

Rekommenderade inställningar för materialparametrar

beamo

____________________________________________________________________________________

Rotationsgravering

Vänligen följ LightBurn Bridge-kabel - beamo Rotary Module 1.0 för att utföra justeringen.
