LightBurn-bryggkabel - beamo rotationsmodul

Innan du börjar

Installera rotationsmodulen 1.0

För att installera rotationsmodulen 1.0, följ denna artikel.

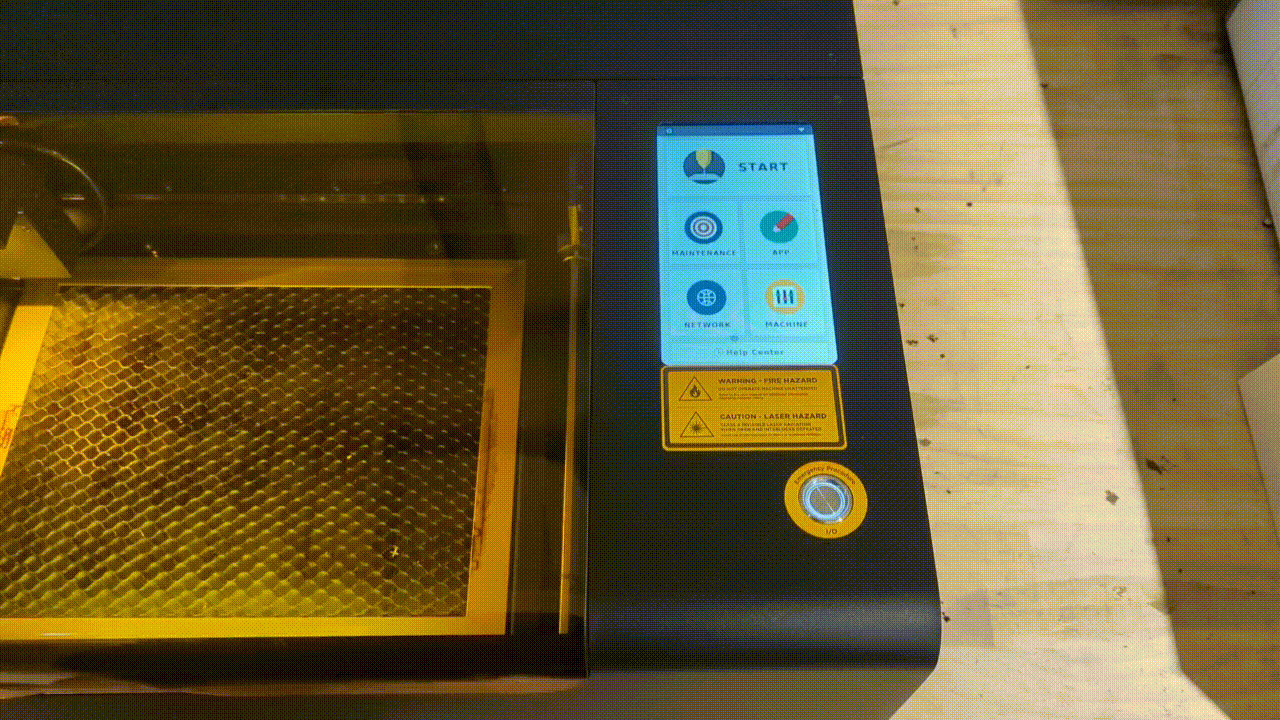

Obs: Stäng av maskinen innan du installerar rotationsmodulen.

LightBurn-inställningar

1. Importera konfigurationsfilen och anslut din dator till maskinen med LightBurn-bryggkabeln. Se LightBurn Bridge Cable - beamo för mer information.

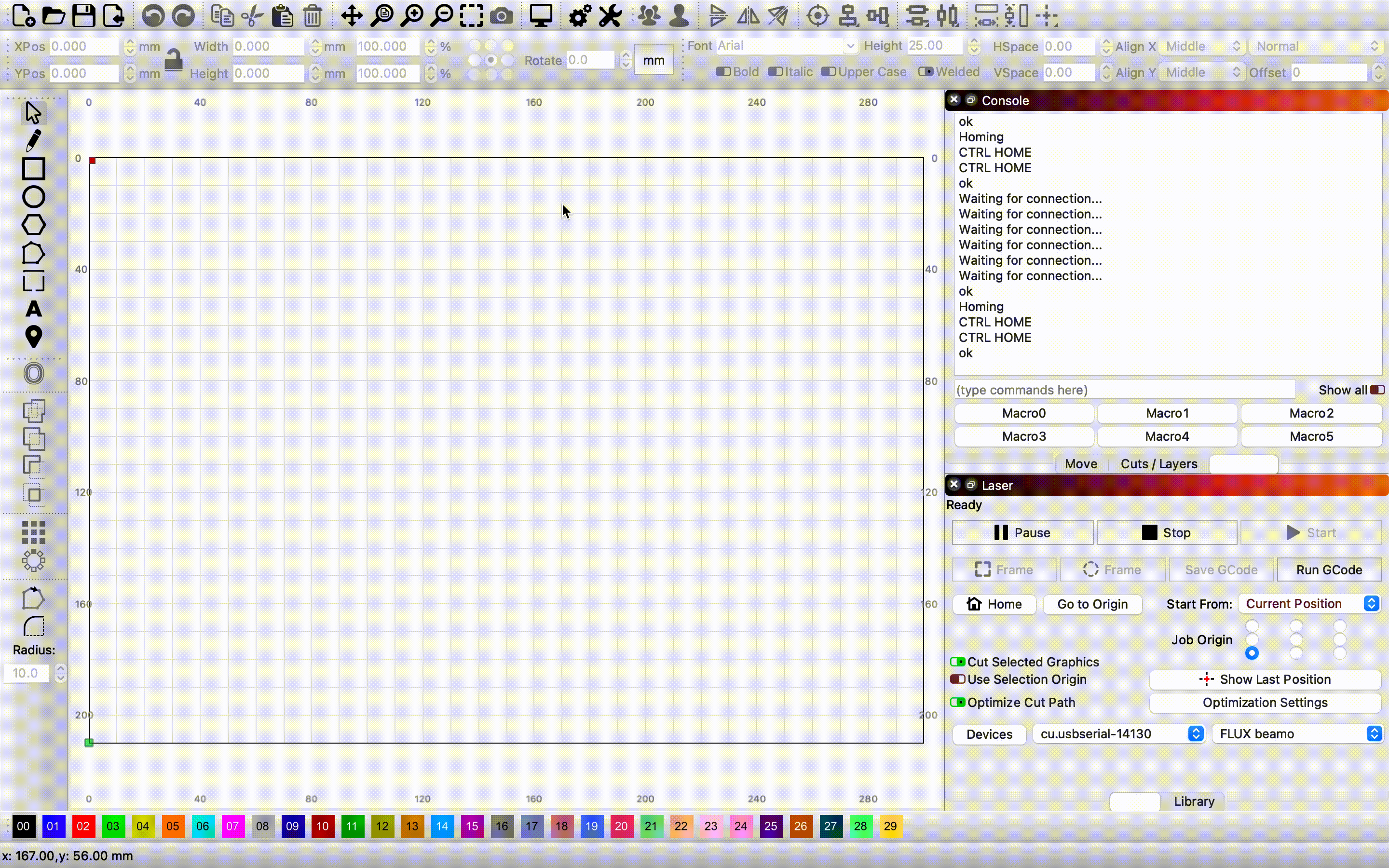

2. Öppna LightBurn och klicka på "Devices" i "Laser" -fliken. ➡️ Aktivera "Show rotary enable on main window" i inställningsfönstret som visas och klicka på OK.

3. Slå på Aktivera roterande på den högra panelen.

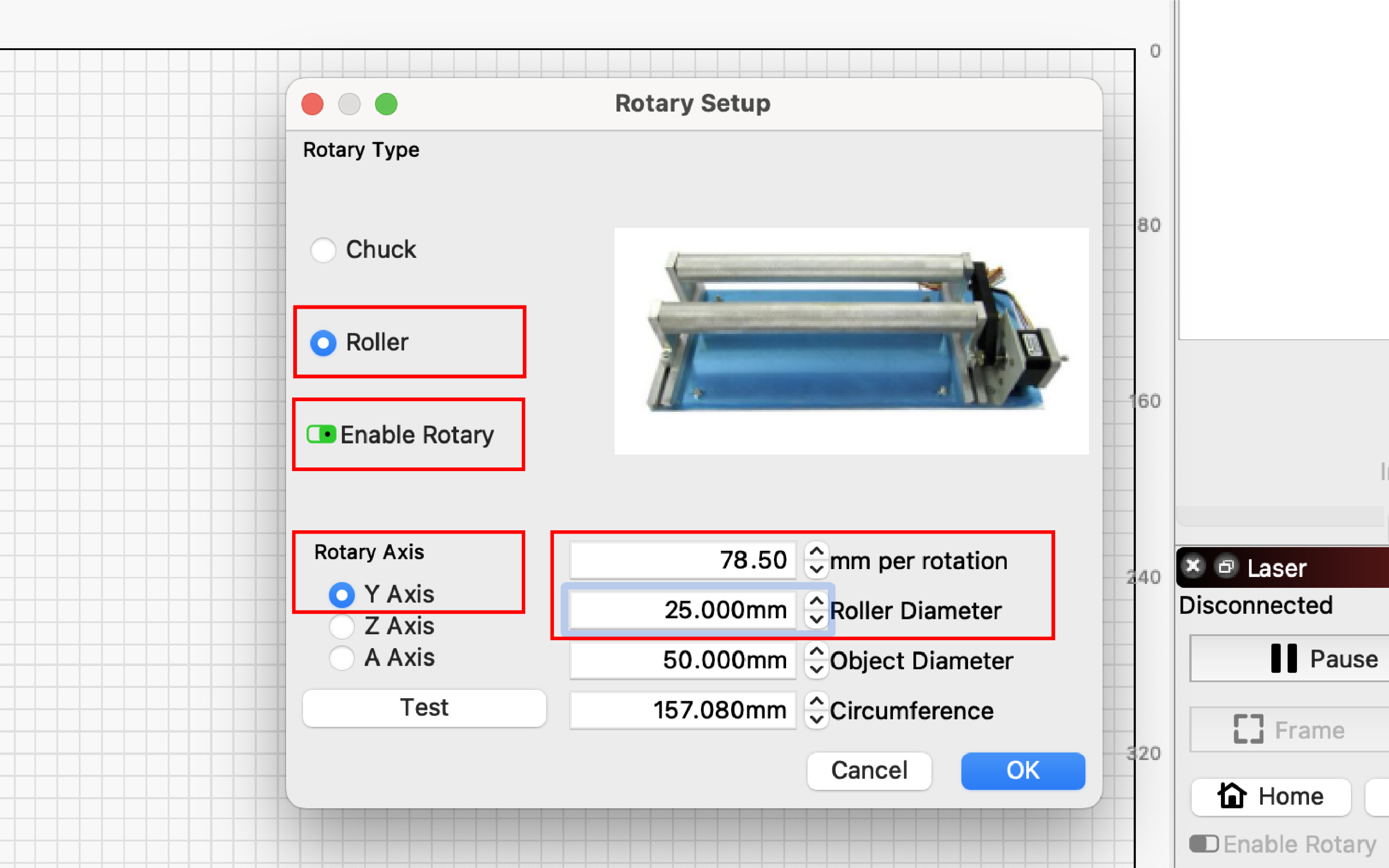

4. Välj ""Roterande inställning" ➡️ . Ställ sedan in parametrarna för rotationsmodulen enligt följande och klicka påStarta operation OK.

1.

1. 2. Fokusering

- Ange

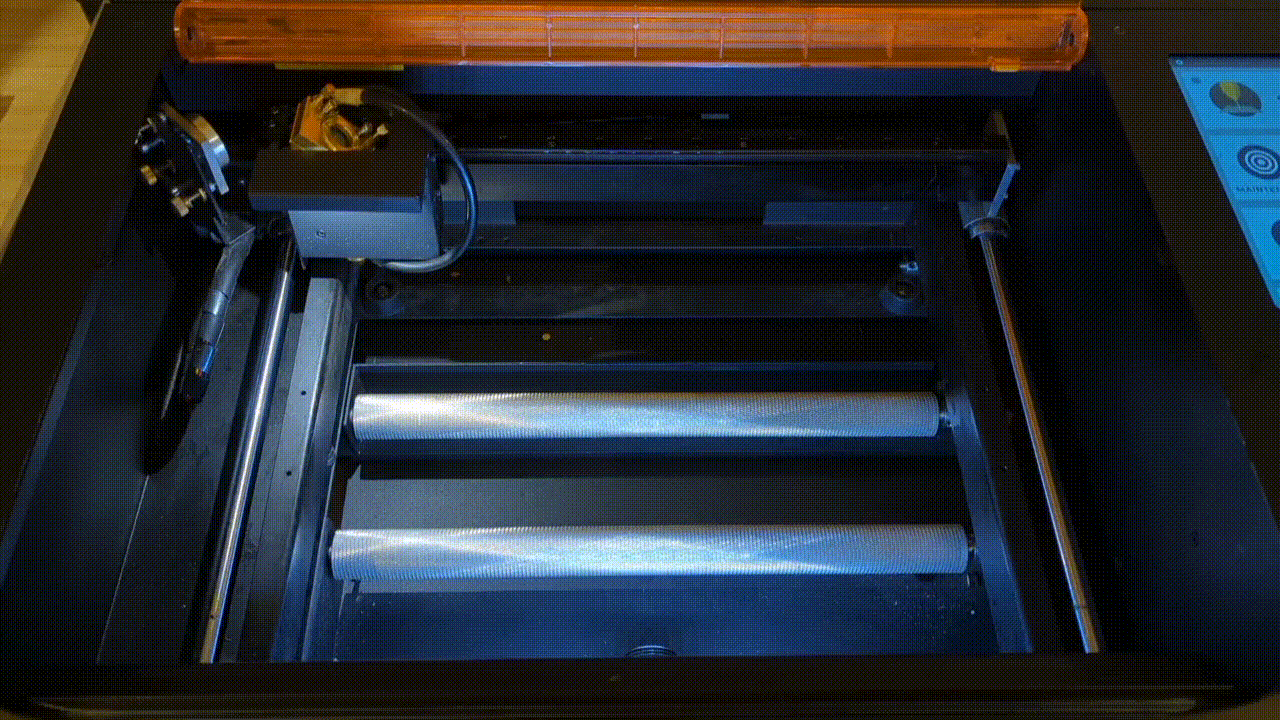

i i "Konsol" panelen för att frigöra motorn. - Flytta laserhuvudet över materialet.

- Justera fokus

- Adjust the focus
Det finns två sätt att justera fokus på beamo, beroende på om det är en standardmodell eller en modell med autofokustillbehör. Vänligen följ denna artikel för att använda. (Säkerställ att avståndet är korrekt inställt före varje graverings-/skäroperation.)

3. Importera en fil till LightBurn

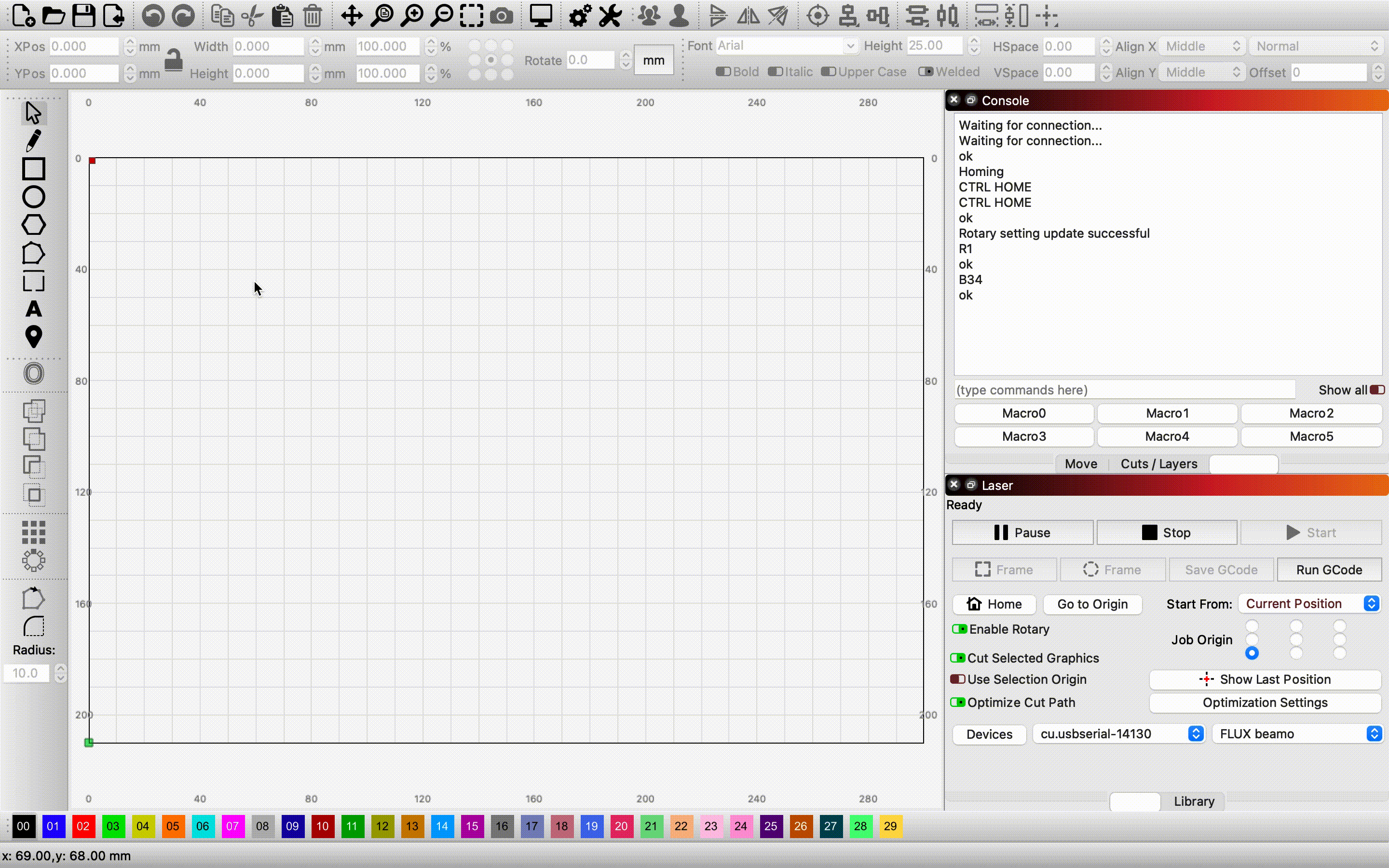

Klicka på ikonen ovan för att importera filen, eller dra och släpp filen direkt i arbetsytan.

4. Ställ in graveringsparametrarna

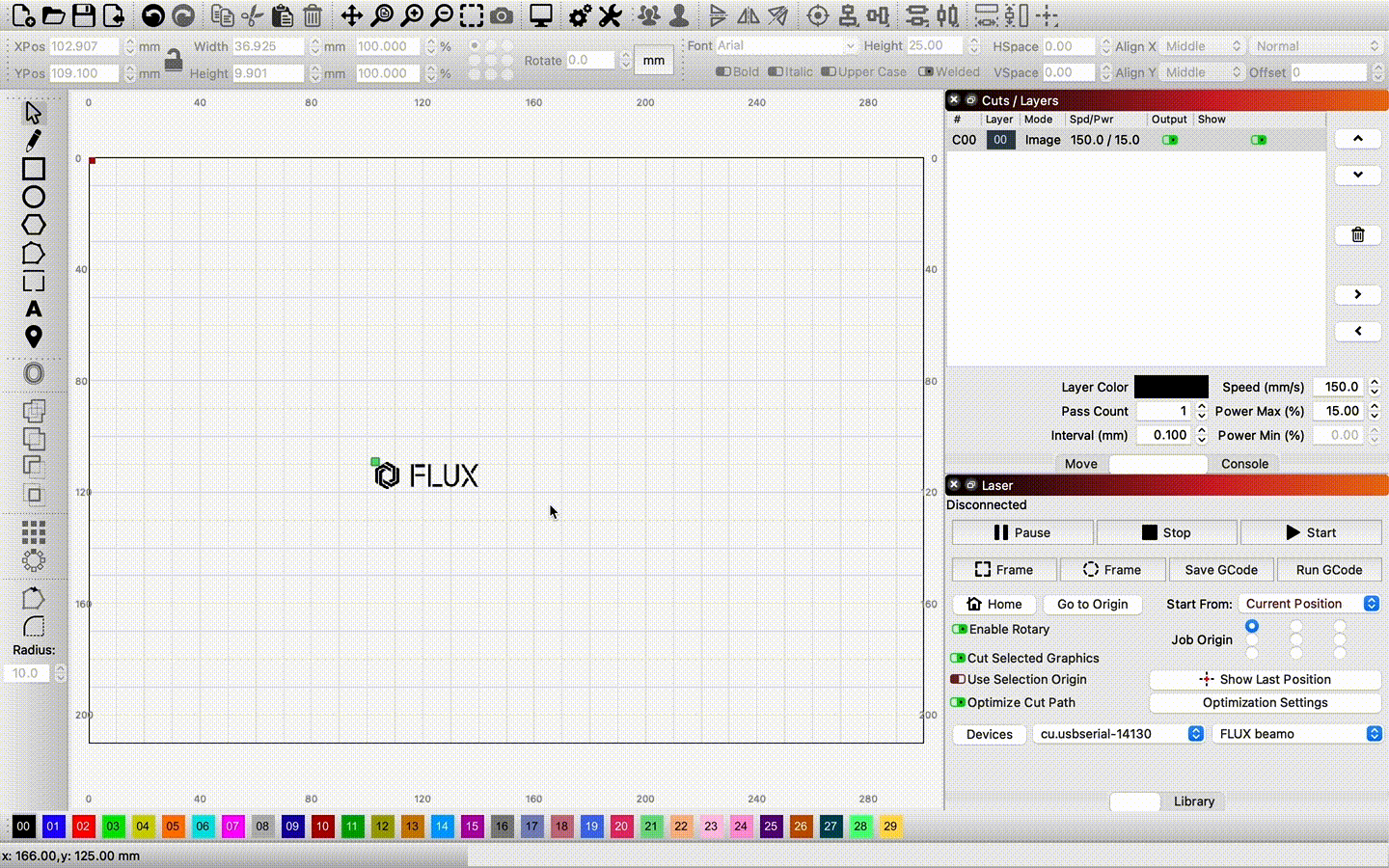

Klicka på objektet i lagret och ställ in parametrarna i det nedre högra hörnet av Cuts / Layers -fliken.

5. Aktivera effekten "Överscanning"

- Om lagret är inställt på "Fyll, Fyll + Linje, Bild, Offsetfyllning" läge, rekommenderar vi att du aktiverar "Överscanning" funktionen.

- Dubbelklicka på ett lager för att öppna "Redigeraren för skärinställningar". Aktivera effekten Överscanning och ange procentvärdet.

Obs: Parameterinställningarna varierar för olika hastigheter och material, se "Rekommenderade inställningar för materialparametrar" i slutet av denna artikel.

6. Ställ in startpositionen

Välj "Aktuell position" i rullgardinslistan för "Börja från" i "Laser" -fliken.

Observera: Eftersom LightBurn inte stöder kameraförhandsvisning för inriktning, rekommenderas att inställningen "Börja från" sätts till "Aktuell position".

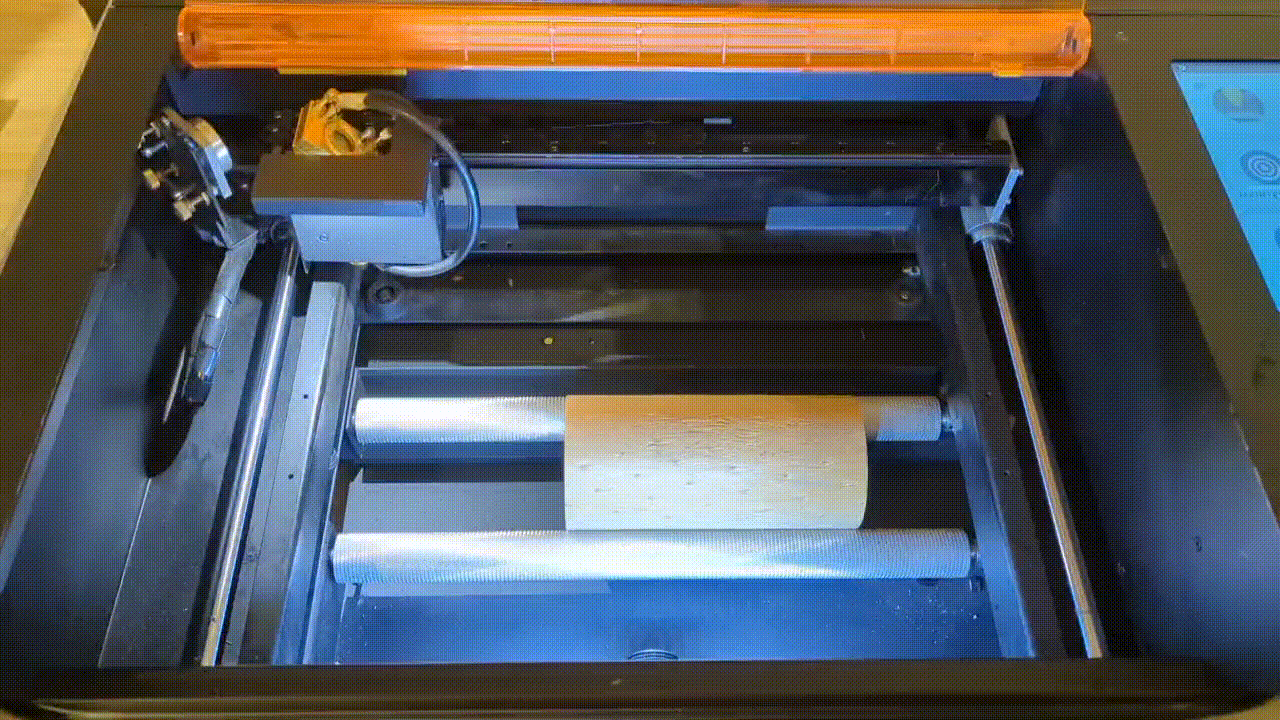

7. Flytta laserhuvudet till den position där du vill gravera.

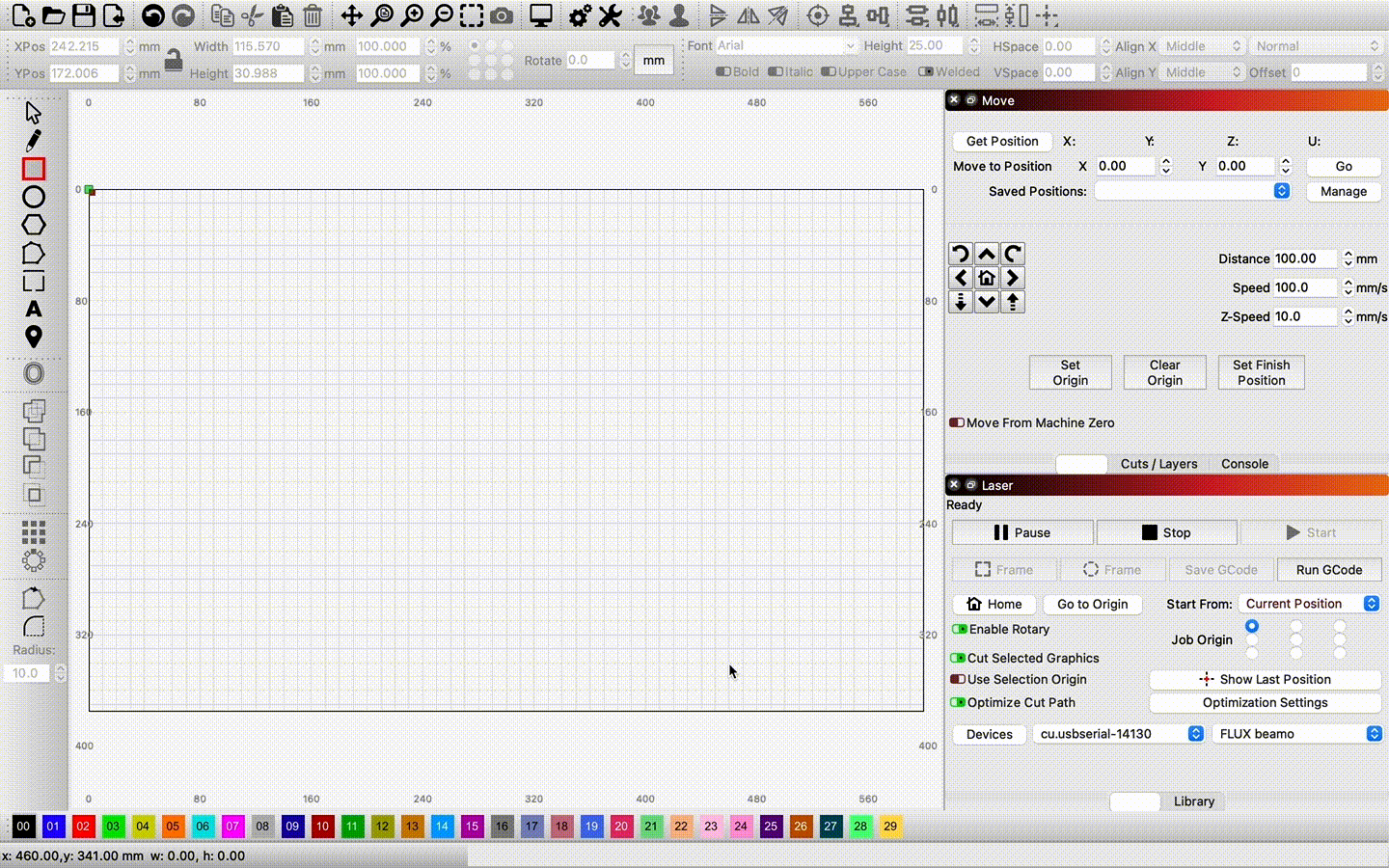

Ange "B34"i panelen för att frigöra motorn. fönstret för att frigöra motorn och flytta sedan laserhuvudet till den position där du vill gravera.

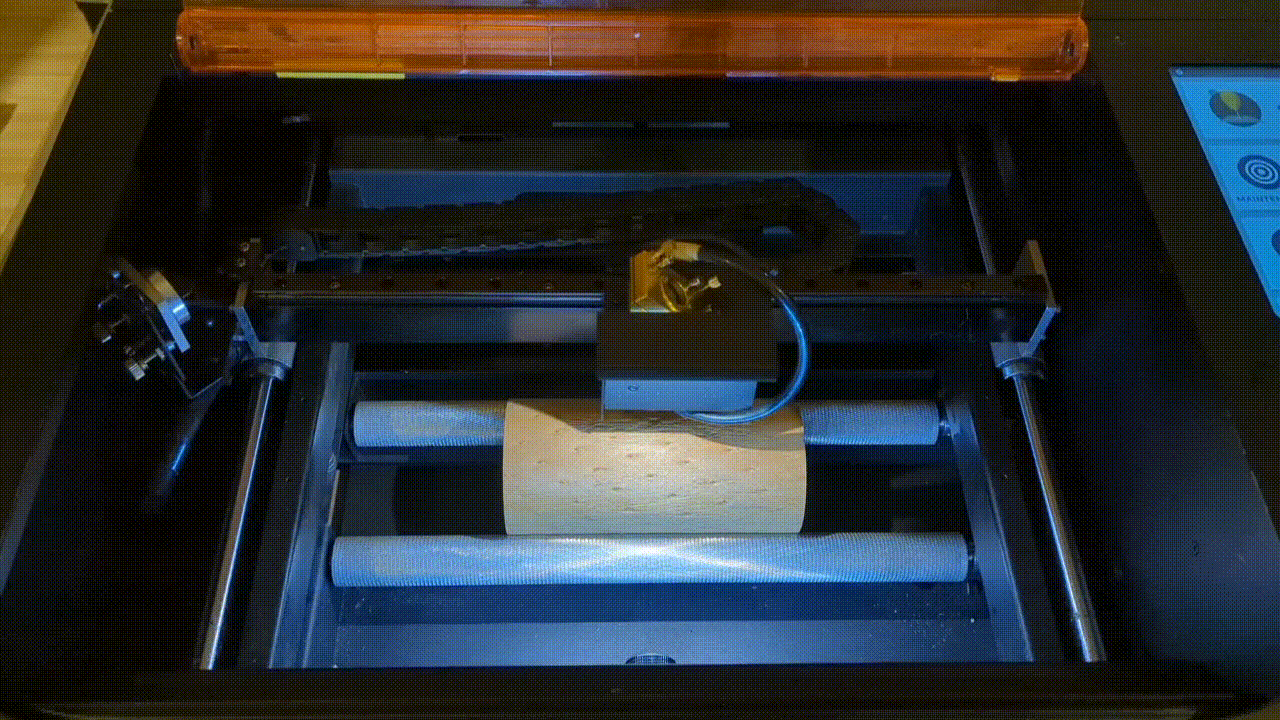

8. Stäng luckan

9. Skicka filen

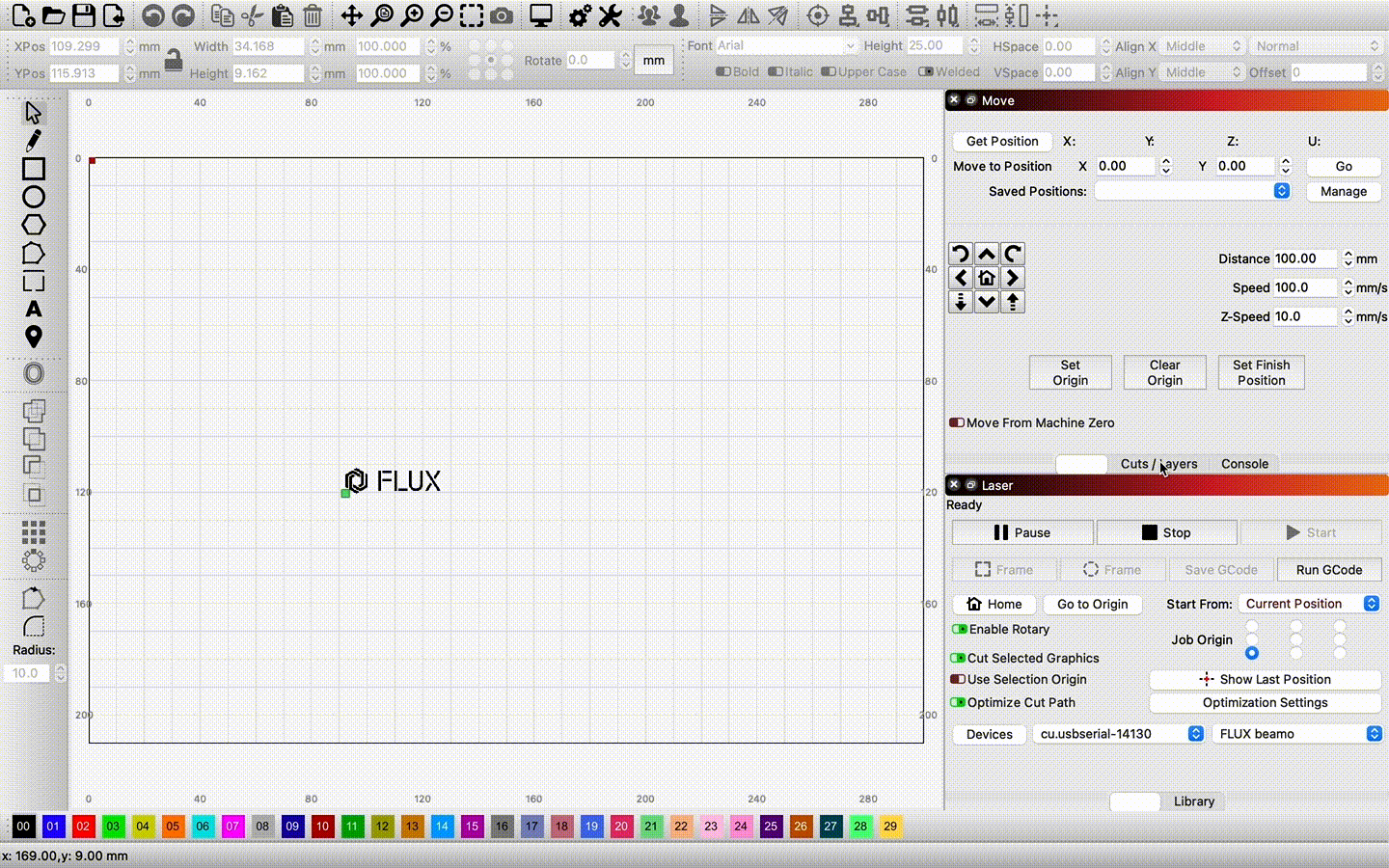

i "R1" "Konsol" panelen för att frigöra motorn. fönstret för att aktivera rotationsläget.

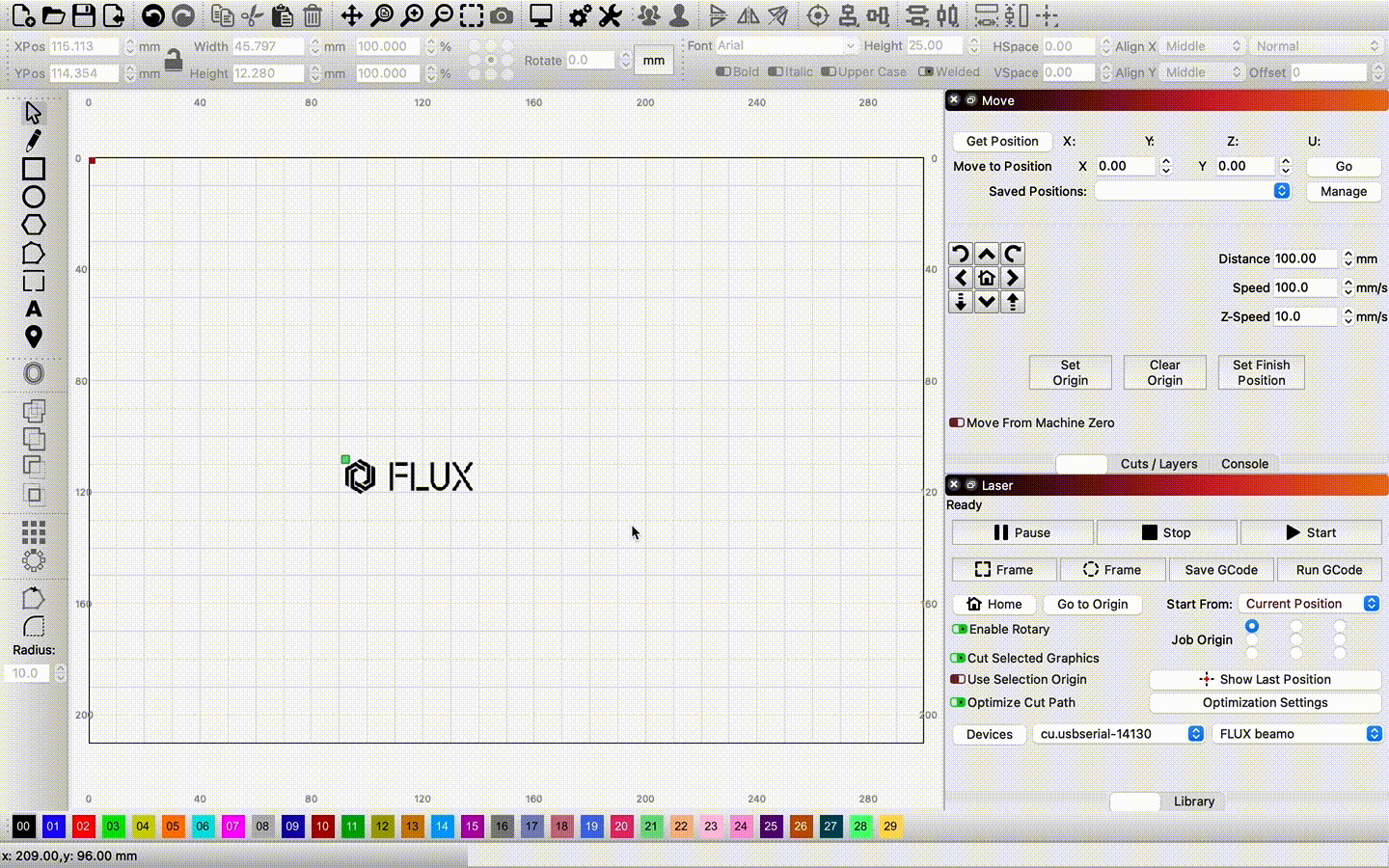

- Klicka på "Starta" för att skicka filen.

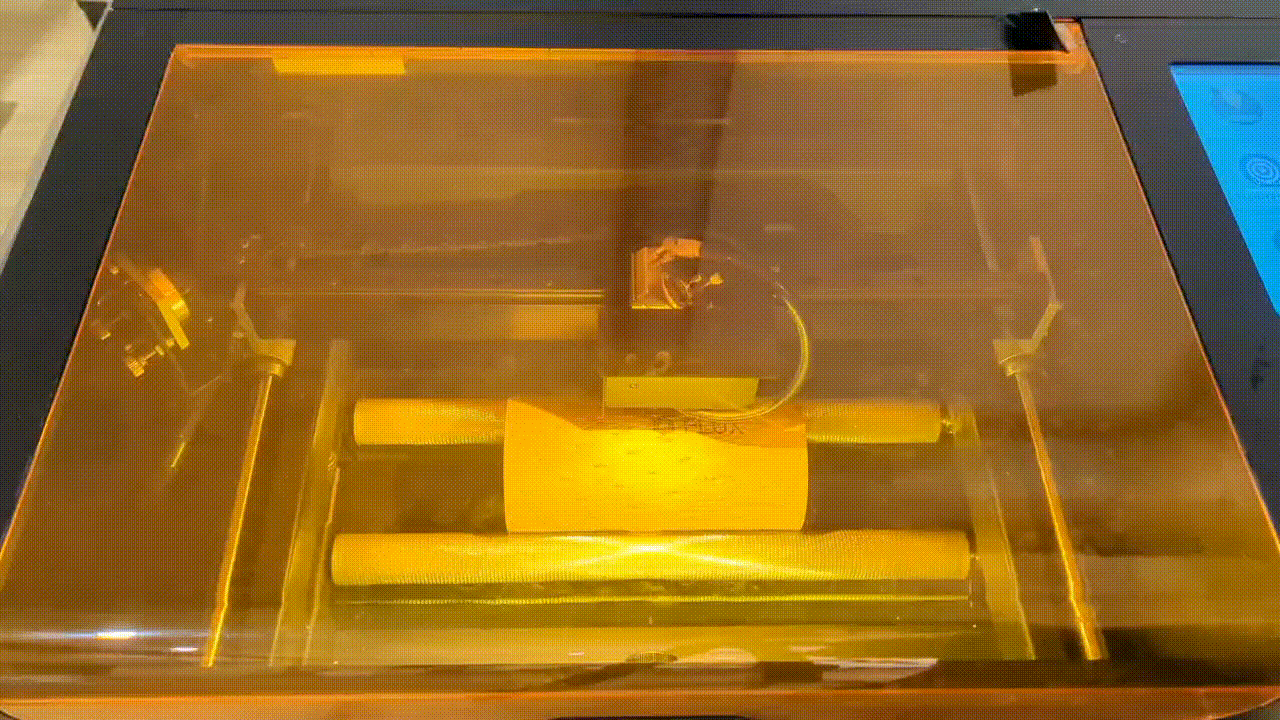

10. Gravering klar

Obs: För att gravera på den vanliga axeln efter användning av rotationsaxeln, ange "R0" i sidopanelen "Konsol" till höger för att inaktivera rotationsaxelläget innan gravering påbörjas. Denna åtgärd är endast nödvändig när jobbet avbryts eller inte slutförs. Det behövs inte när jobbet avslutas normalt.

___________________________________________________________________________________

Rekommenderade materialparametrar
