#902 水溫過高

FLUX Support Team
  • 更新於

敘述：

#902 水溫過高通常的成因為環境溫度過高，也有可能水冷系統失效導致，例如水箱水不足以及水冷排扇故障。閱讀本文可能無法立即解決您的問題，儘管如此，通過仔細執行以下步驟，您將收集有價值的資訊，幫助FLUX團隊更有效地查明問題。



可能的成因：

  1. 系統故障
  2. 水量不足為達到八分滿
  3. 水管凹折，導致水流速度過低
  4. 水泵故障無法打水
  5. 水泵漏水
  6. 水冷排扇故障(單一或全部)
  7. 主板故障導致無法接收訊號
  8. 水流計故障導致偵測流速
  9. 雷射管破裂，水從雷射管流出

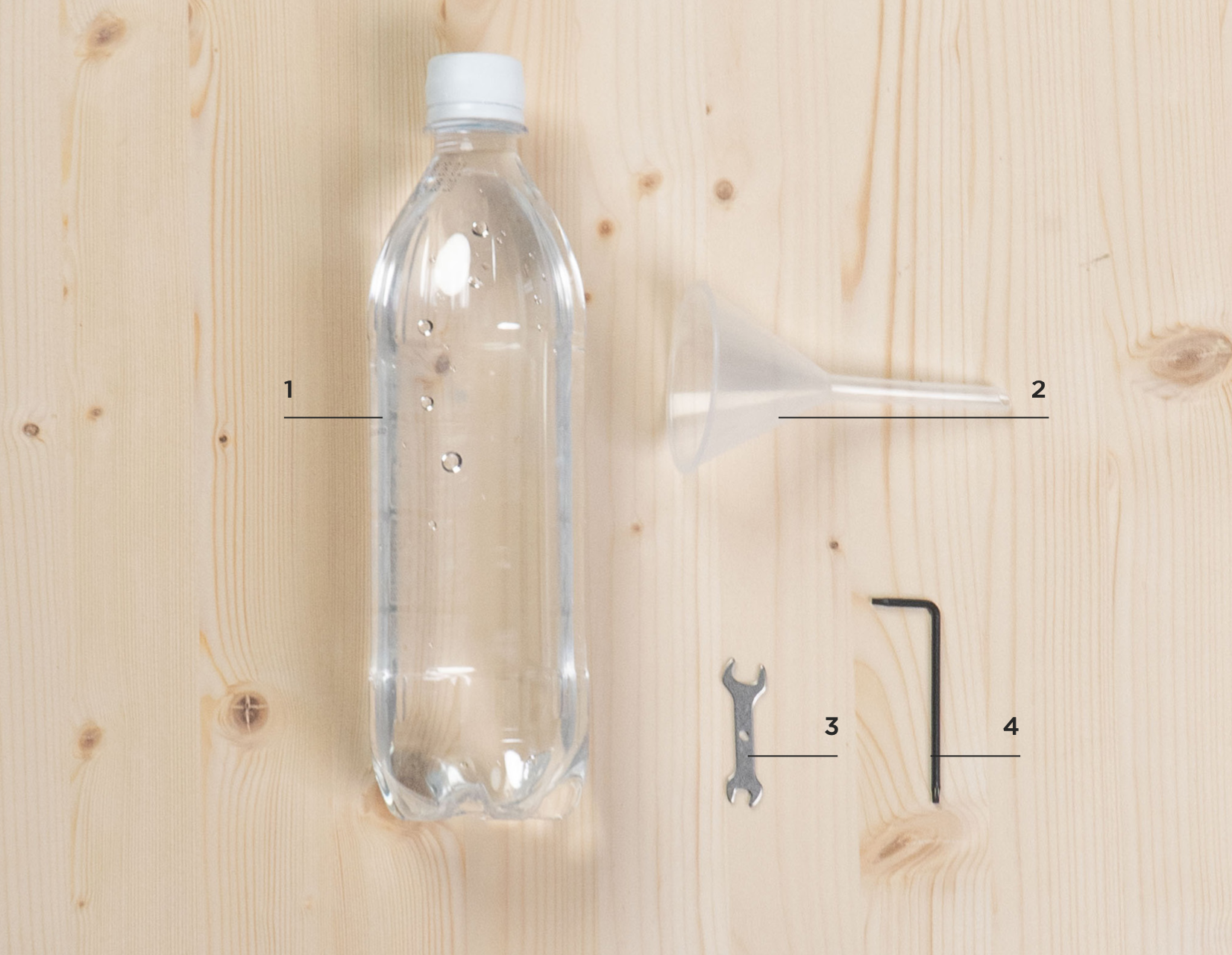

需要的工具：

自行準備：

1| 蒸餾水

配件盒內：
2| 漏斗
3| 雙頭板手
4| 星型螺絲起子




步驟 1 - 確認水溫閥值:

當水溫閥值設定超過『預設水溫』時會跳出警告，溫度過高對雷射管壽命有直接影響，預設溫度為34度。

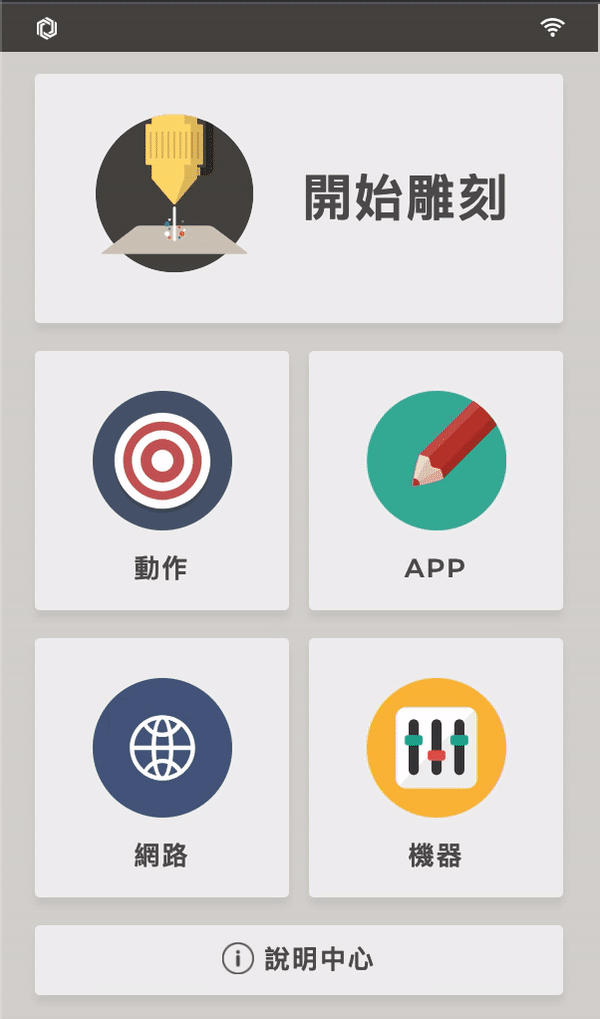

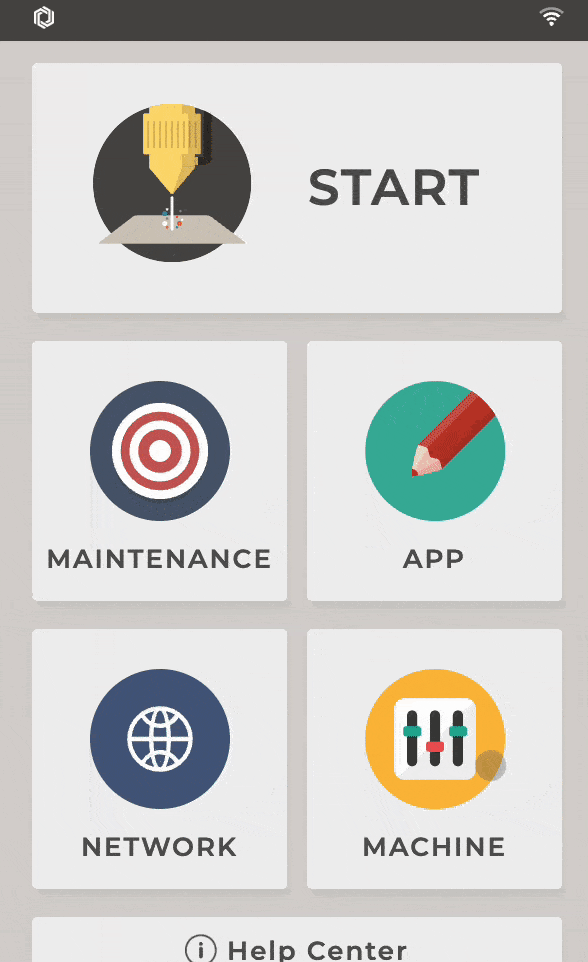

(機器 > 硬體設定 > 水溫閥值設定)
Step



  • 當機器超過預設水溫閥值時，會產生兩種情境：
    1. 當水溫升高到預設閥值34度時，機器會跳出警示但不會強迫停止工作，可按下略過警告。如機器在五分鐘內依舊未降溫，機器將會強迫暫停工作，且無法繼續執行。

    2. 當水溫達到40度時，機器將立即停止工作。

步驟 2 - 確認水位達到八分滿:

若機器水箱水位沒有達到八分滿，可能會造成水流速度過低。

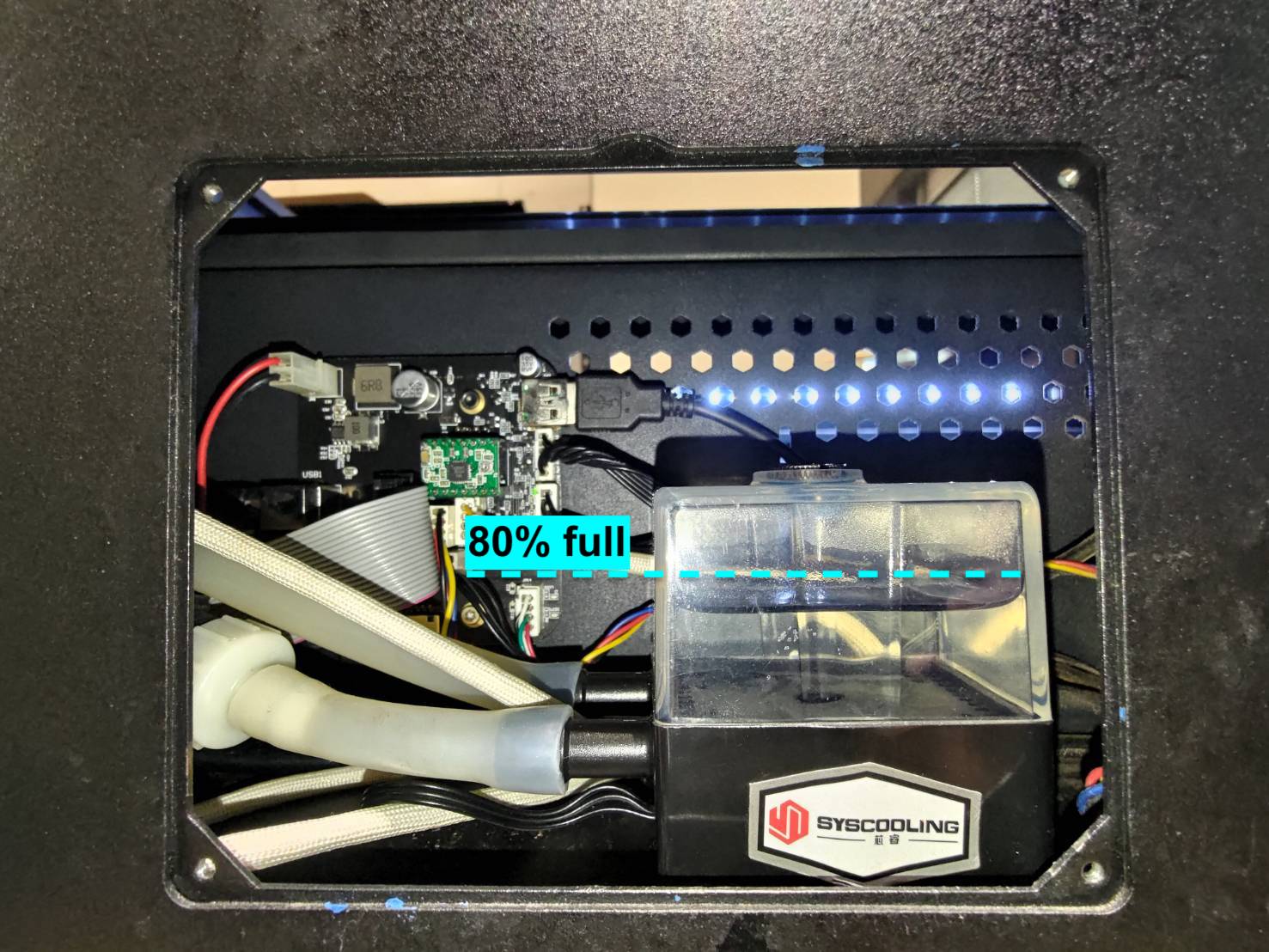

  • 使用十字螺絲起子打開水泵蓋，確認水位達到八分滿。Water_pump_cover.jpgWater_pump_80__full.jpg
  • 確認水泵是否有漏水。pump_leaks.gif



根據測試結果，決定下一步驟：



步驟 2.1 -測試水流速度:

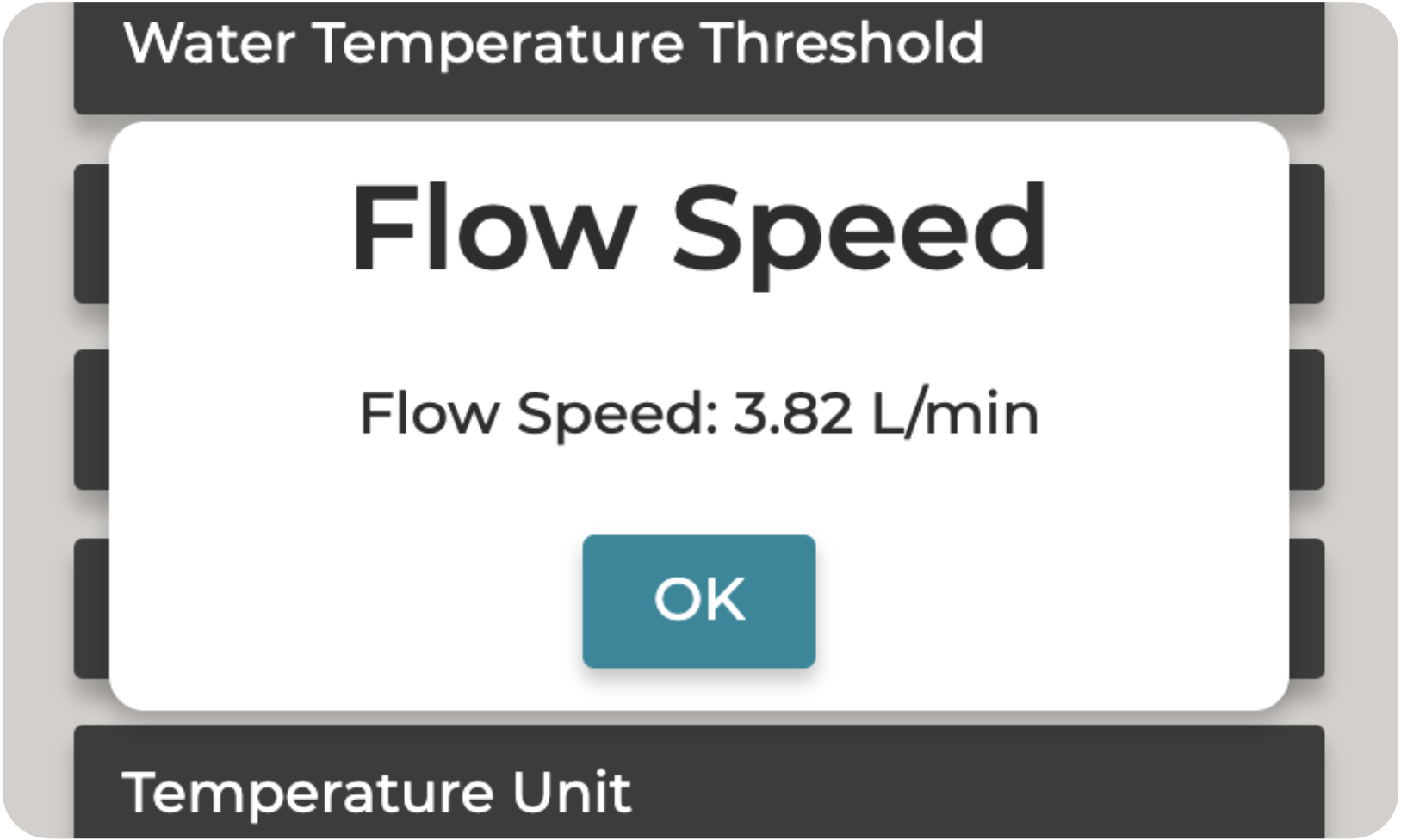

進行水流速度測試，查看數值是否符合標準。
(機器面板 > 機器 > 硬體設定 > 水流速度測試 )





根據測試結果，決定下一步驟：

步驟3 - 確認水冷排扇是否異常:

機器的螢幕下方有三個水冷排扇，主要功能為透過風力冷卻水路，請參考以下步驟檢查風扇功能。

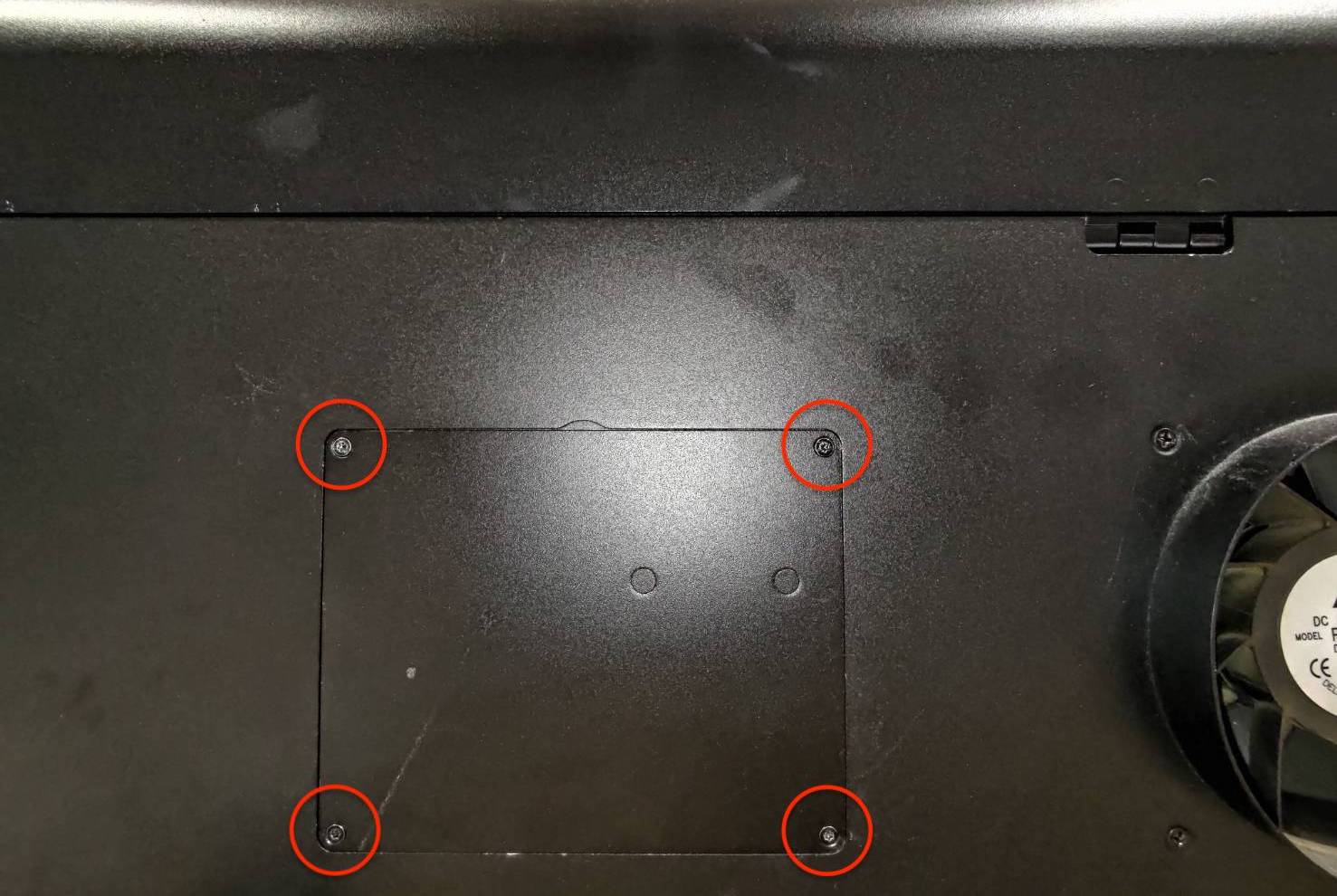

  • 關機後鬆開八個側蓋螺絲。 8___.jpg

  • 請先將兩條連接主板上的接線移除。
    (請參考 圖表如果機器的主板型號與下圖不同) __USB_Extentsions.jpg

  • 開機後，打開水冷排扇功能並檢查是否正常運作。

根據測試結果，決定下一步驟：

步驟 3.1 - 重新插拔水冷排扇接線:

接線接觸不良可能導致水冷排扇部分異常。

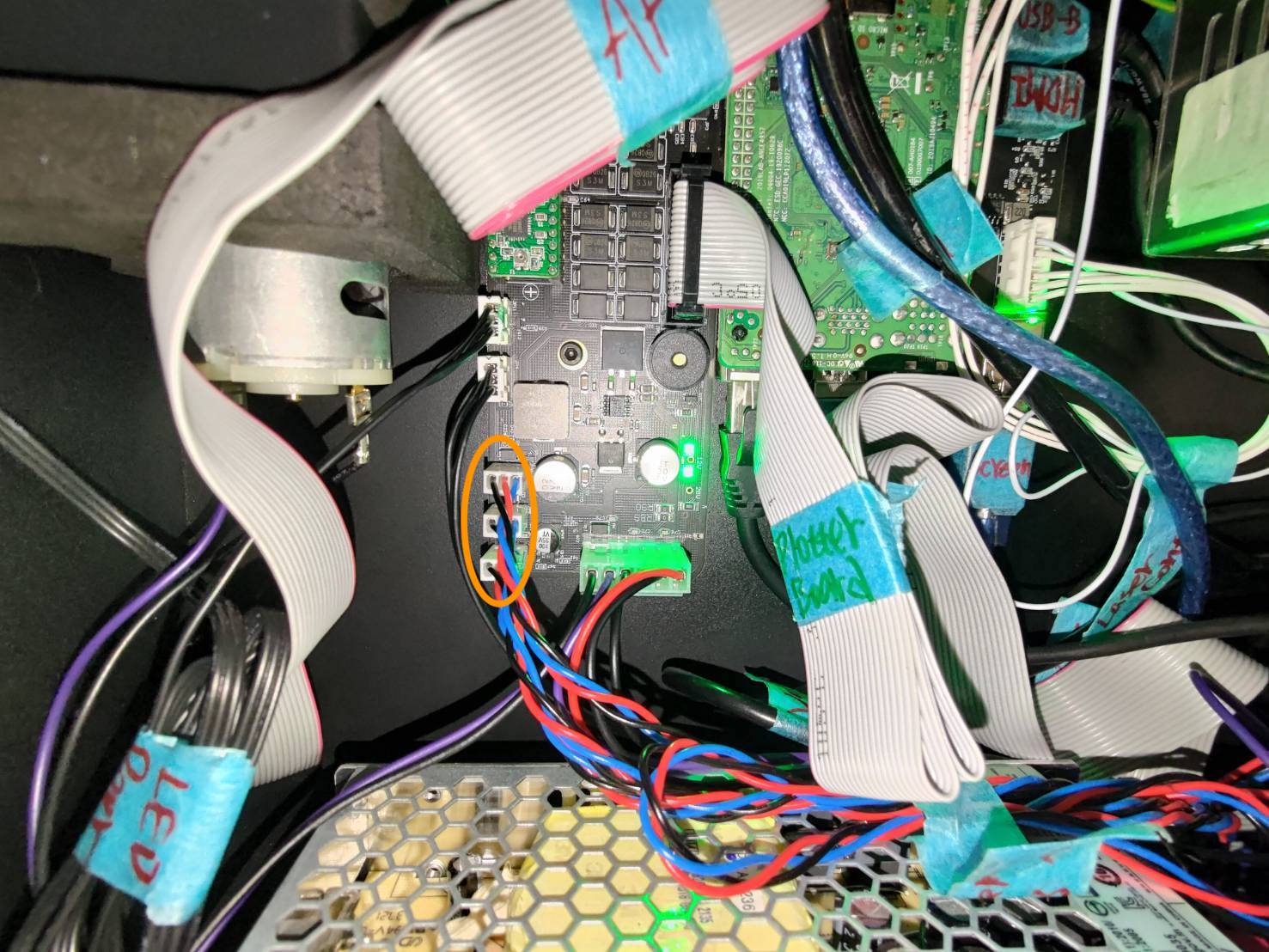

  • 請重新插拔橘圈處的三條線路。Step

  • 重新插拔後，請再次參考步驟3 測試水冷排扇是否正常運作。

根據測試結果，決定下一步驟：



步驟 3.2 - 恢復原廠設定：

機器韌體異常，有可能會導致水冷排扇不正常，為了排除變因，請恢復原廠設定。

  • 恢復原廠設定。(機器>硬體設定>恢復原廠設定)


  • 恢復原廠設定後，請再次參考步驟3 測試水冷排扇是否正常運作。

根據測試結果，決定下一步驟：



步驟 3.3 - 測試主板:

此步驟為使用運作正常的水冷排扇，測試主板上的插槽是否功能異常。

  • 請依序拔除排扇接線去找到功能正常的水冷排扇。



  • 測試每一個主板上的插槽。



根據測試結果，決定下一步驟：

步驟 3.4 - 逐一測試水冷排扇功能:

此步驟為將水冷排扇依序插入運作正常的插槽。

    • 拔除所有排線去找到運作正常的插槽。
      (請參考圖表 如果機器的配置與影片不同)


  • 一但找到正常的插槽，將所有排扇依序插上測試。



根據測試結果，決定下一步驟：

  • 所有的排扇可以被啟動 >> 硬體問題：主板
    >> 拍攝目前狀況與切割結果傳送給官方 >> 請參考： Step 7 - 聯繫客服。
  • 並非所有的排扇可以被啟動 >> 硬體問題：主板 / 水冷排扇 >> 拍攝目前狀況與切割結果傳送給官方 >> 請參考： Step 7 - 聯繫客服。

步驟 4 - 降低機器溫度到27度以下：

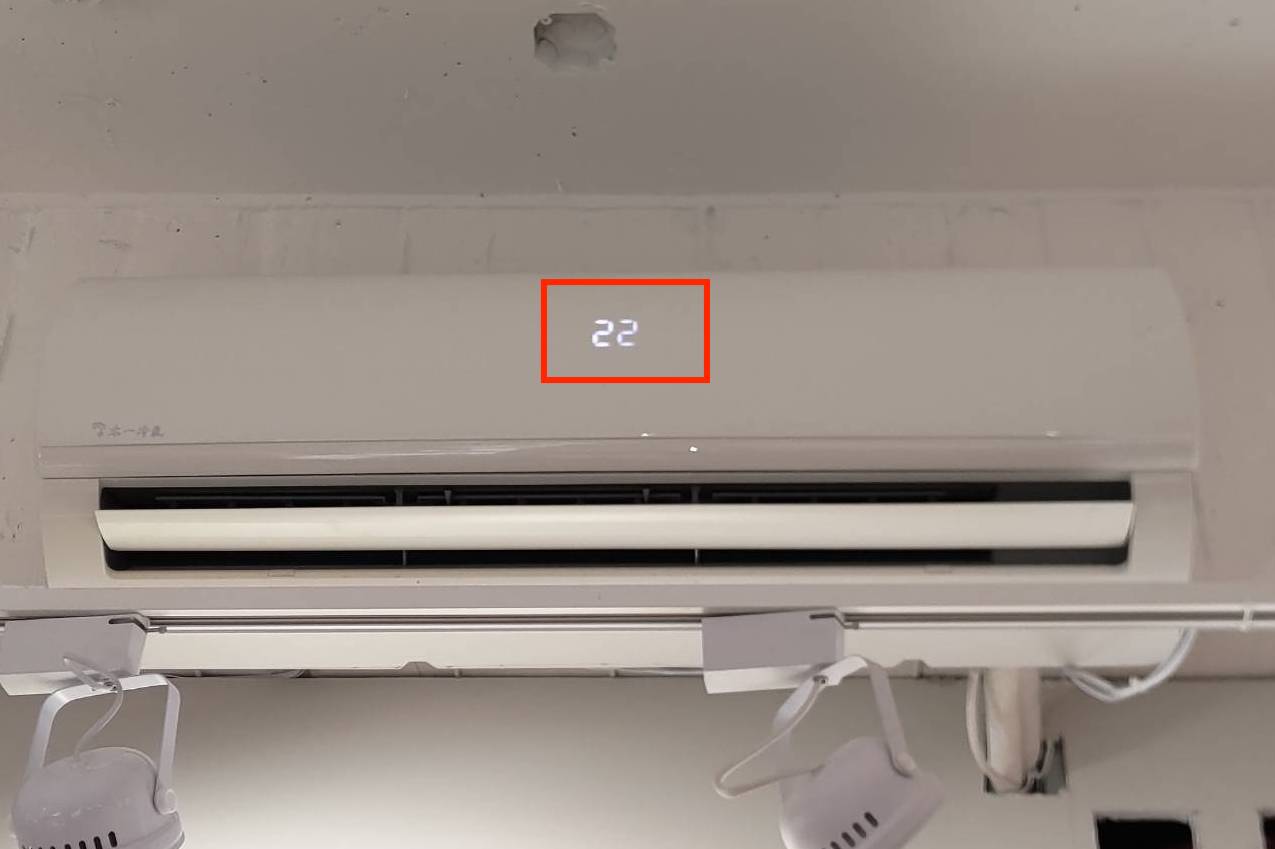

  • 透過關機 / 開冷氣風扇等等方式，將機器水溫降溫到27度以下。

  • 確保室內溫度低於27度。
    Step

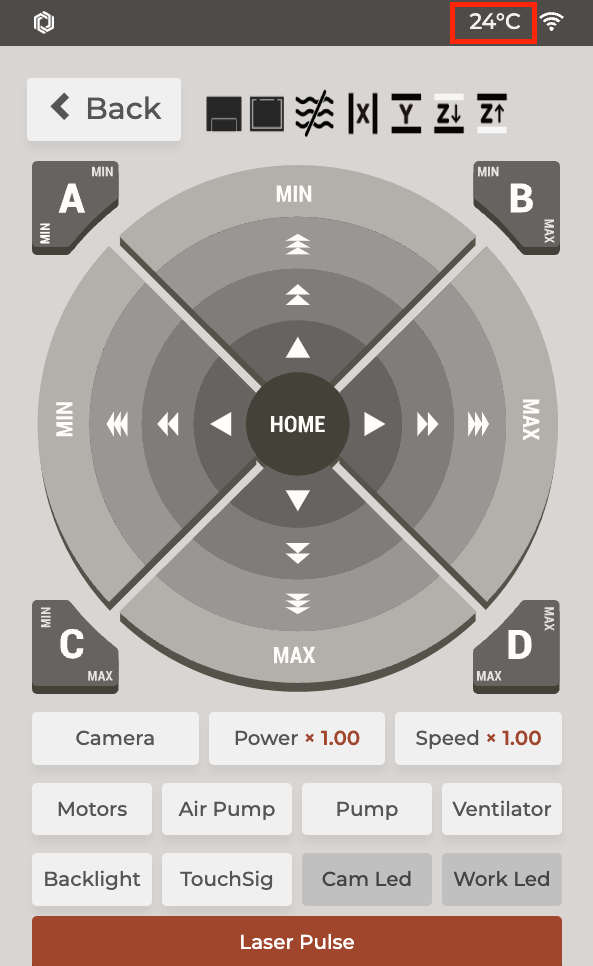

  • 經過上述方式，確認機器面板的水溫。
    Step

根據測試結果，決定下一步驟：



步驟 4.1 - 當錯誤代號跳出時測試檔案：

  •  使用相同的參數與設定執行檔案。

根據測試結果，決定下一步驟：



步驟 5 - 拔掉水流計確認顯示溫度：

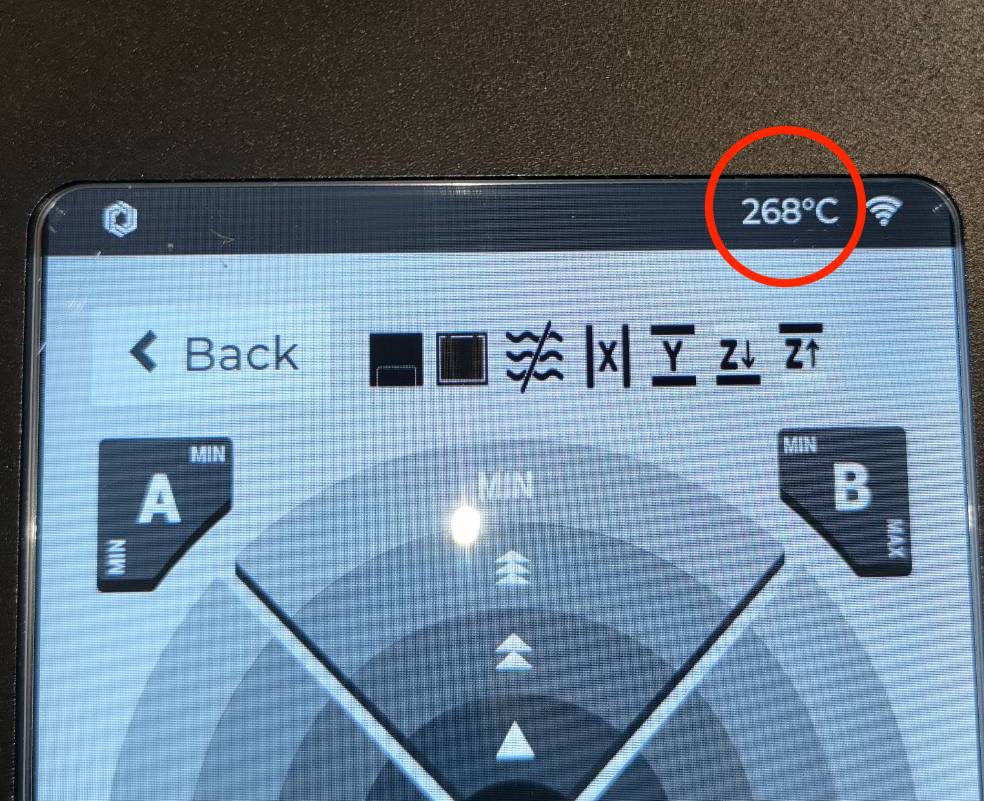

此步驟為測試主板是否正常讀取水流計數值，正常情況下拔除水流計時，面板顯示溫度為260-280°C.

  • 拔除機器後方的水流計接線。
    (水箱外蓋需要先移除)

    (請參考 圖表如果機器的主板型號與下圖不同)
  • 確認機器面板上的水溫。
    Step

根據測試結果，決定下一步驟：

步驟 5.1 - 重新插拔水流計並使機器降溫：

此步驟為確認問題是否為水流計接觸不良引起。

  • 重新插拔水流計(請參考步驟5)
    (請參考 圖表如果機器的主板型號與下圖不同)
    Step

  • 重新插拔後，請使機器降溫到27度以下，確保環境溫度也在27度以下。
    Step



根據測試結果，決定下一步驟：

步驟 5.2 -當錯誤代號跳出時測試檔案：

  •  使用相同的參數與設定執行檔案。

根據測試結果，決定下一步驟：

  • 檔案順利完成沒有錯誤跳出 >> 問題解決。
    (問題成因: 線路接觸不良)
  • 錯誤代號跳出 >>  請參考 步驟 6 - 重新燒錄SD卡。



步驟 6 - 重新燒錄SD卡：

請重新燒錄SD卡，目的是為了排除韌體所引起的異常。



步驟 6.1 - 使機器降溫並執行相同檔案：

  • 重新插拔後，請使機器降溫到27度以下，確保環境溫度也在27度以下。
    Step
  •  使用相同的參數與設定執行檔案。

根據測試結果，決定下一步驟：

  • 檔案順利完成沒有錯誤跳出 >> 問題解決。
    (問題成因: 韌體相關問題)

  • 錯誤代號跳出 >> 硬體問題：主板 / 水流計
    >>     拍攝目前狀況與切割結果傳送給官方 >> 請參考： Step 7 - 聯繫客服。





步驟 7 - 聯繫客服：

  • 請參考5-1 聯絡客服並回覆內文所需的內容給官方客服人員，我們將盡快回覆您。

*本文中收集到關於您機器問題的照片或影片等資訊，請完整記錄下來，並發送給官方客服。



#END
