5-5 雕刻切割效果不佳 (二極體雷射)

FLUX Support Team
  • 更新於

問題敘述

因雕刻效果不佳有很多可能，例如：鏡片髒污、模組接觸不良、軟體參數設定不正確、模組衰退等等。
所以請務必注意，閱讀本文可能無法立即解決您的問題。
儘管如此，通過仔細執行以下步驟，您將收集有價值的資訊，幫助FLUX團隊更有效地查明問題。



步驟0 - 使用檢查清單並記錄過程

此清單將用於記錄您在本文中採取的所有操作。
完成清單後，請將其另存為 PDF並發送給您的經銷商或FLUX客服。

請參考：雕刻效果不佳 (10W/20W二極體雷射模組) - 檢查清單 (Ador系列)



步驟1 - 檢查變壓器燈號

電壓器綠色LED燈號，在待機狀態或工作中是否有閃爍狀況? (正常應為恆亮)


根據測試結果，請參考下一步操作：



步驟2 - 排除韌體異常可能性

機器韌體未成功安裝有時候可能導致機器不出光，或是出光不穩定等狀況。
重置系統可以快速幫助排除韌體異常的可能性。

  • 首先，請重置原廠。 (面板首頁 > 機器 > 設定 > 恢復原廠設定 > 確定)
    ezgif.com-gif-maker (4).gif
  • 再參考此頁面，韌體更新方法，更新至最新版的韌體。

  • 更新完後，再次用相同檔案執行一次工作。


根據測試結果，請參考下一步操作：



步驟3 - 檢查雷射是否出光

請確認雷射是否出光。 如果不確定是否有出光，可以查看於步驟2測試後的材料上是否有雕刻/切割痕跡，或是將材料換成紙張測試。

根據測試結果，請參考下一步操作：



步驟3.1 - 清潔鏡片及POGO Pin

請參考保養手冊，確實清潔雷射模組內的鏡片及用來連接模組的POGO Pin部分。
雷射模組清潔 (10W/20W二極體雷射模組)



根據測試結果，請參考下一步操作：



步驟3.2 - 確認模組是否安裝正確

請參考以下頁面，確定模組是否有正確安裝。

根據測試結果，請參考下一步操作：



步驟3.3 - 雷射脈衝測試

請直接進入動作模式測試雷射脈衝，放入白紙後對焦，關上門蓋(確認門蓋符號呈現關閉 截圖 2023-09-26 下午8.34.25.png ) 並點擊五下雷射脈衝，查看是否有打出痕跡。若是剛開箱的使用者，請直接跳過整機模式(教學)。


根據測試結果，請參考下一步操作：



步驟4 - 確定對焦方式及距離是否正確



步驟4.1 - 確認軟體及面板參數設定

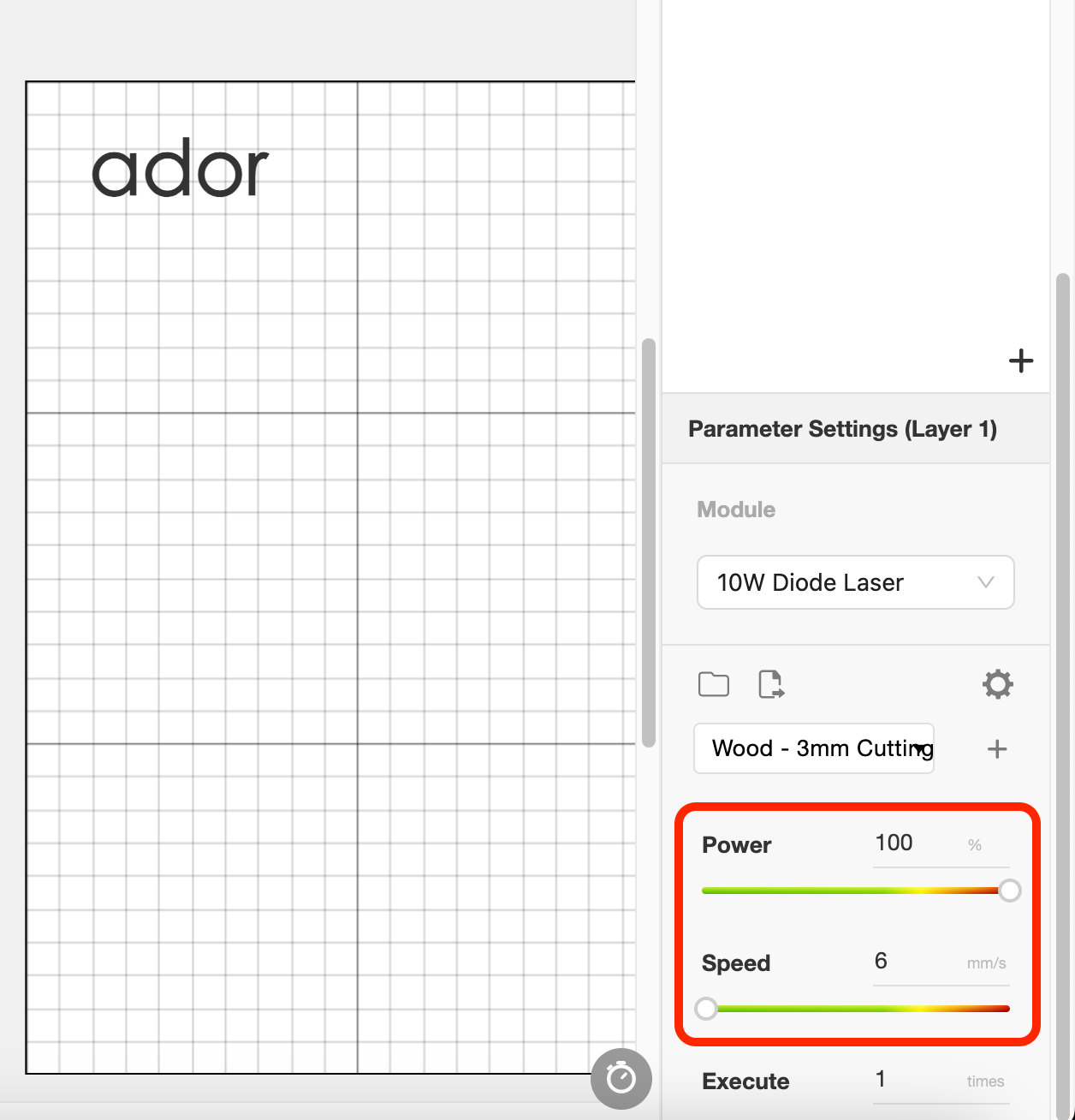

  • Beam Studio: 確認使用預設參數(範例為10w參數)。
    截圖 2023-10-25 下午8.34.21.png

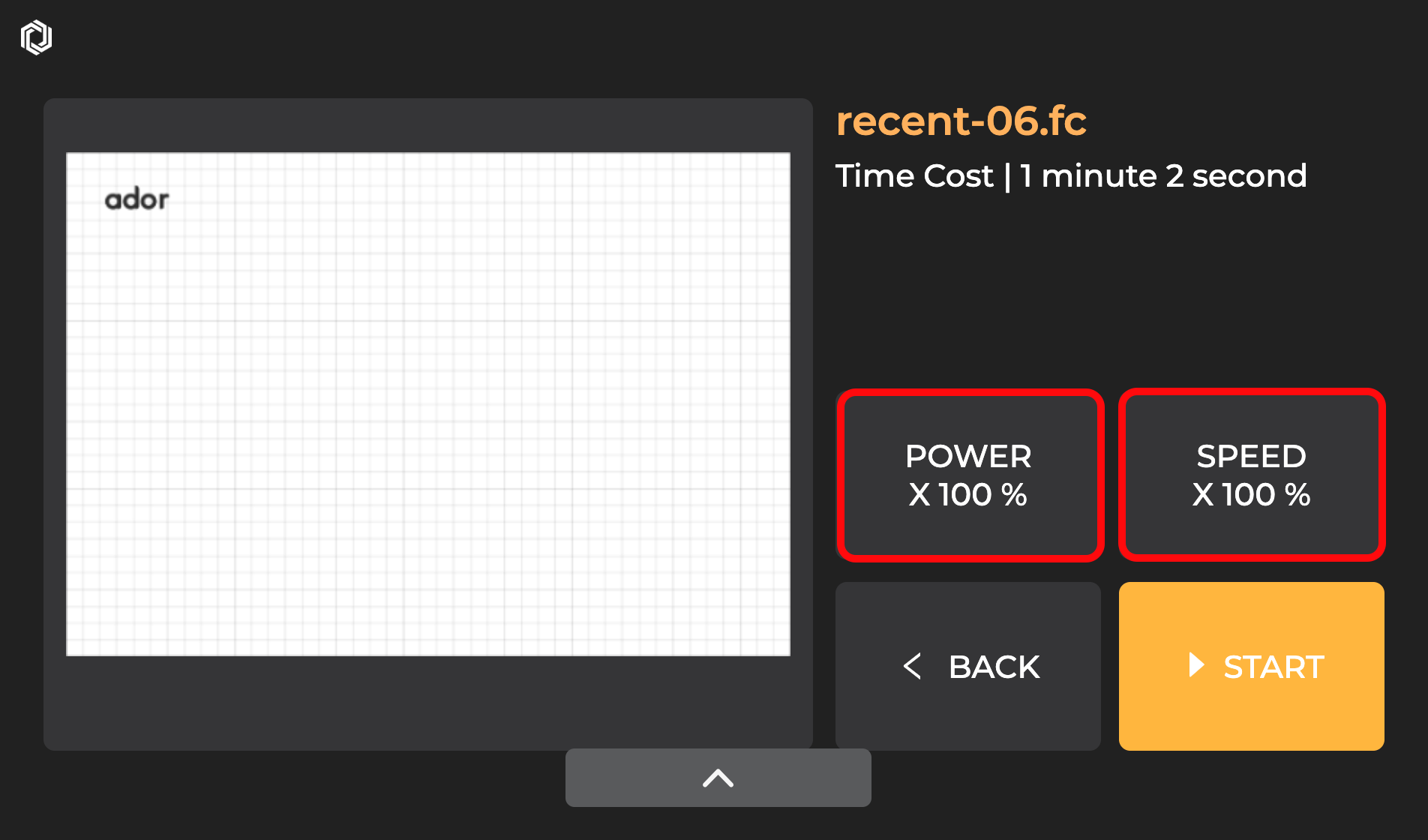

  • 機器面板: 確認功率＆速度皆為 x100%。
    截圖 2023-10-25 下午8.10.02.png
  • 確定參數設定正確後，再次用相同檔案進行一次工作。

根據測試結果，請參考下一步操作：



步驟5 - 降低風扇轉速

如果機器供電不正常，風扇轉速設定在最高的話，可能會造成雷射出光變弱或不出光。
請測試將風扇轉速調到最低後，再用相同檔案進行一次工作。

機器 >> 設定 >> 硬體設定 >> 設定風扇轉速 >> 10%


根據測試結果，請參考下一步操作：

  • 主風扇降速後，切割/雕刻就恢復正常 >> 硬體問題：主板或變壓器 >> 請參考上面步驟5的影片，使用相同的拍攝角度及位置，錄製一段您機器的影片後回報給我們 >> 步驟7 - 聯繫客服
  • 主風扇降速後，切割/雕刻還是不正常  >> 步驟6 - 切割測試



步驟6 - 切割測試

為確認模組出光的情況，請準備一塊3mm密底板放到左上角，使用軟體預設檔案&參數，進行切割。


根據測試結果，請參考下一步操作：

  • 可以切斷 >> 機器本身沒問題 >> 可能是材料或檔案問題 >> 請增加功率、放慢速度、增加切割次數
  • 有出光但無法切斷 或 完全沒出光 >> 硬體問題：雷射模組衰退或異常 >> 請參考上面步驟6的影片，使用相同的拍攝角度及位置，錄製一段您機器的影片後回報給我們 >> 步驟7 - 聯繫客服



步驟7 - 聯繫客服

  • 請參考聯絡客服並回覆內文所需的內容給官方客服人員，我們將盡快回覆您。
  • 確保您已完成清單並將其保存為 PDF 文件，以便您可以分享您已經採取的行動給我們。

*本文中收集到關於您機器問題的照片或影片等資訊，請完整記錄下來，並發送給官方客服。



#END
